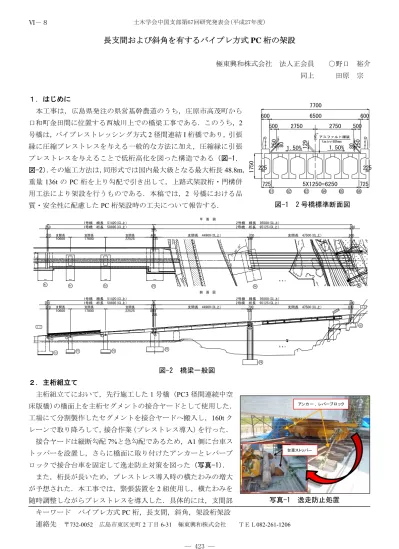

長支間および斜角を有するバイプレ方式 PC 桁の架設

極東興和株式会社 法人正会員 ○野口 裕介 同上 田原 宗

1.はじめに

本工事は,広島県発注の県営基幹農道のうち,庄原市高茂町から 口和町金田間に位置する西城川上での橋梁工事である.このうち,2 号橋は,バイプレストレッシング方式

2

径間連結

I

桁橋であり,引張 縁に圧縮プレストレスを与える一般的な方法に加え,圧縮縁に引張 プレストレスを与えることで低桁高化を図った構造である(図-1,

図-2).その施工方法は,同形式では国内最大級となる最大桁長

48.8m,

重量

136t

PC

桁を上り勾配で引き出して,上路式架設桁・門構併 用工法により架設を行うものである.本稿では,2 号橋における品 質・安全性に配慮した

PC

桁架設時の工夫について報告する.

2.主桁組立て

主桁組立てにおいて,先行施工した

1

号橋(PC3径間連続中空 床版橋)の橋面上を主桁セグメントの接合ヤードとして使用した.

工場にて分割製作したセグメントを接合ヤードへ搬入し,160tク レーンで取り降ろして,接合作業(プレストレス導入)を行った.

接合ヤードは縦断勾配

7%と急勾配であるため,A1

側に台車ス トッパーを設置し,さらに橋面に取り付けたアンカーとレバーブ ロックで接合台車を固定して逸走防止対策を図った(写真-1).

また,桁長が長いため,プレストレス導入時の横たわみの増大 が予想された.本工事では,緊張装置を

2

組使用し,横たわみを 随時調整しながらプレストレスを導入した.具体的には,支間部 キーワード バイプレ方式

PC

桁,長支間,斜角,架設桁架設

連絡先

732-0052

広島市東区光町

2

丁目

6-31

極東興和株式会社 TEL

082-261-1206

A1 P1 P2 P3 P4 A2

75

A1 P2 P3

P4

A2

P1

75

図-2 橋梁一般図

図-1 2 号橋標準断面図

80 80

写真-1 逸走防止処置

台車ストッパー

アン カ ー,レバーブ ロ ック

Ⅵ-8

土木学会中国支部第67回研究発表会(平成27年度)

― 423 ―

(2)

で断面中心に配置される

C1

ケーブルを緊張した後,左右対称位置に配置される緊張材(C2と

C3,C4

C5)

を同時に緊張し,横たわみを±10mm以内に制御した(図-3,写真-2).

3.主桁引き出し

主桁の引き出しについて,一般的には

1

台のウィンチにより引 き出しを行うが,本工事では,急勾配での引き出しであることに 配慮し,2台の単胴ウィンチを設置して

2

倍以上の安全率を確保 した.さらに,不測の事態に備えて,逸走防止ワイヤーを追加設 置し,安全に主桁を引き出すことができた(図-4,写真-3). 4.主桁架設

P3-P4

径間は,起終点側の斜角が異なる(P3側:90°,P4側:

77°30′)ため,各桁位置における門構間距離が異なる.そこで,

P3

門構を

P4

門構と同様の

77°30′で設置して門構間距離を一定に

し,

P3

側の桁吊用鋼材(ゲビンデ鋼棒)の埋込位置を桁毎に調整 して主桁を平行に移動できるよう架設を行った(図-5,写真-4).

5.おわりに

国内最大級の支間を有するバイプレ方式

PC

桁橋の施工において,計画段階で施工検討を密に行い,施工中 も作業手順の確認・改善を行うことで,大きな問題はなく,無事故で施工完了できた.

P3 P4

S1 S2 S3

G1

G6

主桁横移動可能

P3 P4

S1 S2 S3

G1

G6

L

ℓ < L

主桁横移動不可能

平 面 図

門 構

図-5 門構設置位置(P3-P4)

主桁引き出し

セグメント組立 (Wmax=24.8t)

セグメント桁

門構(70t吊り)

門構(70t吊り)

控えワイヤー

架設桁(手延べ桁)

P1

A2

P4 P2 P3

A1

油圧式トラッククレーン

(160t吊り)

図‐4 架設計画図

C2 C1

C5 C4 C3 外桁外側 中 桁 外桁内側

シースφ80 N=5本 主桁引張PC鋼より線 SWPR7BL 12S15.2mm

3 2 1 3 2

シースφ80 N=5本 SWPR7BL 12S15.2mm 主桁引張PC鋼より線 外桁外側

中 桁 外桁内側

ケーブルNO.

緊張順序 C3

C5 C1 C2 C4 2

1

2 3

3 ケーブルNO.緊張順序

図-3 主桁ケーブル配置および緊張順序

1号橋

P3

桁吊用鋼材

写真-4 桁吊用鋼材位置(P3)

写真-2 緊張装置 2 組による緊張状況

緊張ジャッキ

単胴ウィン チ

逸走防止ワイ ヤー

引き出し方向

写真-3 主桁引き出し装置設置状況

― 424 ―
