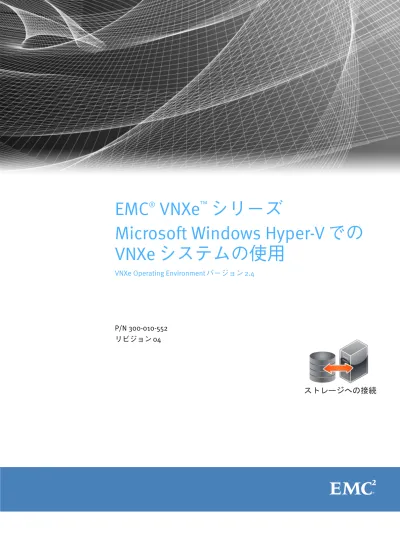

Microsoft Windows Hyper-VでのVNXeシステムの使用

(1)

ࠬ࠻࡟࡯ࠫ߳ߩធ⛯

Microsoft Windows Hyper-V での

VNXe システムの使用

VNXe Operating Environment バージョン 2.4

P/N 300-010-552

リビジョン 04

(2)

EMC Corporation は、この資料に記載される情報が、発行日時点で正確であるとみなしています。この情報は予告なく変更されることがあります。

この資料に記載される情報は、現状有姿の条件で提供されています。EMC Corporation は、この資料に記載される情報に関する、どのような内容についても表明保証条項を設けず、特に、商品性や特定の目的に対する適応性に対する黙示の保証はいたしません。この資料に記載される、いかなる EMC ソフトウェアの使用、複製、頒布も、当該ソフトウェアライセンスが必要です。 EMC2_{、EMC、および EMC のロゴは、EMC Corporation の登録商標または商標です。その他のすべての名称ならびに製品につい} ての商標は、それぞれの所有者の商標または登録商標です。

製品ラインの最新規制のドキュメントについては、EMC オンラインサポート Web サイトの「テクニカルドキュメントおよびアドバイザリ」セクションにアクセスしてください。

(3)

Microsoft Windows Hyper-V での VNXe システムの使用 3

はじめに

第 1 章

VNXe Hyper-V ストレージを使用するためのホストのセットアップ

VNXe Hyper-V ストレージを使用するようにホストをセットアップするための要件... 10 VNXe システムの要件... 10 ネットワークの条件 ... 10 次のステップ ... 11 EMC VSS プロバイダの概要 ... 11 マルチパス管理ソフトウェアの使用 ... 14 マルチパス管理ソフトウェア向けの VNXe システムのセットアップ ... 14 PowerPath のインストール ... 15 ホスト向けの VNXe Hyper-V データストアの構成 ... 15 Hyper-V データストア向けのホストのセットアップ... 16 VNXeiSCSI サーバに接続するホストの構成... 19

VNXe iSCSI サーバに接続する Windows Server 2008 SP2 以前のイニシエータの構成（シングルパス構成）... 20

VNXe iSCSI サーバに接続する Windows Server 2008 SP2 以前のイニシエータの構成（MCS を使用したマルチパス構成）... 23

VNXe iSCSI サーバに接続する Windows Server 2008 SP2 以前のイニシエータの構成（PowerPath を使用したマルチパス構成）... 27

VNXe iSCSI サーバに接続する Windows Server 2008 R2 イニシエータの構成（シングルパス構成）... 31

VNXe iSCSI サーバに接続する Windows Server 2008 R2 イニシエータの構成（MCS を使用したマルチパス構成）... 33

VNXe iSCSI サーバに接続する Windows Server 2008 R2 イニシエータの構成（PowerPath を使用したマルチパス構成）... 37 VNXe Hyper-V データストア向けのホストのセットアップ... 41 iSCSI トラブルシューティング ... 43 iSCSI セッションのトラブルシューティング ... 43 Microsoft iSCSI イニシエータに関する既知の問題 ... 45

第 2 章

Hyper-V 仮想マシンの VNXe システムへの移行

Hyper-V 仮想マシンの移行の制約事項... 48 VNXeHyper-V データストアへの仮想マシンの移行... 48

付録 A

VNXe システムを使用した Windows Hyper-V クラスタ用

の MPIO のセットアップ

構成 ... 52

(4)

(5)

Microsoft Windows Hyper-V での VNXe システムの使用 5 製品ラインを改善するための努力の一環として、EMC ではソフトウェアおよびハードウェアのリビジョンを定期的にリリースしています。そのため、このドキュメントで説明されている機能の中には、現在お使いのソフトウェアまたはハードウェアのバージョンによっては、サポートされていないものもあります。製品のリリースノートには、製品の機能に関する最新情報が掲載されています。製品が正常に機能しない、またはこのマニュアルの説明どおりに動作しない場合には、EMC の担当者にお問い合わせください。注：このマニュアルには、発行時点で正確だった情報が記載されています。EMC オンラインサポート Web サイトでは、このマニュアルの新しいバージョンがリリースされている可能性があります。EMC オンラインサポート Web サイトをチェックし、このマニュアルの最新バージョンを使用していることを確認してください。

目的

このマニュアルは、EMC VNXe ドキュメントセットの一部です。このマニュアルでは、 VNXe Operating Environmentバージョン 2.2以降のVNXeシステム上のHyper-Vストレージにアクセスする Windows Server 2008 Hyper-V ホストの設定方法について説明します。

対象読者

このマニュアルは、VNXe ストレージにアクセスするホストの設定を担当するユーザーを対象としています。このマニュアルの読者には、VNXe Hyper-V ストレージに精通していること、および VNXe Hyper-VストレージにアクセスするWindowsホストまたはWindows仮想マシン上で稼動している Windows Server 2008 Hyper-V オペレーティングシステムに精通していることが求められます。

本書で使用されている表記規則

EMC では、特別な注意を要する事項に次の表記法を使用します。危険危険：回避しなかった場合に死亡または重傷を招く危険な状況を示します。警告警告：回避しなかった場合に死亡または重傷を招く可能性がある危険な状況を示します。注意注意：安全性警告記号と共に使用され、回避しなかった場合に軽傷または中程度の負傷を招く可能性がある危険な状況を示します。通知通知：負傷に関連しない作業を示すために使用されます。注：重要ではあるが、危険ではない情報を表します。重要重要な通知には、ソフトウェアやハードウェアの操作上重要な情報があります。

(7)

Microsoft Windows Hyper-V での VNXe システムの使用 7

表記規則

本書では、以下の表記規則を使用します。標準フォント処理手順を除く本文で、以下の場合に使用： • インタフェース要素の名前（ウィンドウ、ダイアログボックス、ボタン、フィールド、メニューの名前） • リソース、属性、プール、論理式、ボタン、DQL ステートメント、キーワード、節、環境変数、関数、ユーティリティの名前 • URL、パス名、ファイル名、ディレクトリ名、コンピュータ名、リンク、グループ、サービスキー、ファイルシステム、通知太字処理手順を除く本文で、以下の場合に使用 : コマンド、デーモン、オプション、プログラム、プロセス、サービス、アプリケーション、ユーティリティ、カーネル、通知、システムコール、マニュアルページの名前処理手順で、以下の場合に使用： • インタフェース要素の名前（ウィンドウ、ダイアログボックス、ボタン、フィールド、メニューの名前） • 具体的にユーザーが選択する、クリックする、押す、または入力するもの斜体処理手順を含むすべてのテキストで、以下の場合に使用： • 本文内で参照される出版物の完全なタイトル • 強調（新規用語など） • 変数クーリエ以下の場合に使用： • エラーメッセージやスクリプトなどのシステム出力 • 本文以外で使用される、URL、完全なパス、ファイル名、プロンプト、構文クーリエ、太字特定のユーザー入力に使用（コマンドなど）クーリエ、斜体処理手順で、以下の場合に使用： • コマンドラインの変数 • ユーザーが入力する変数 < > 山括弧内はユーザーが入力するパラメータまたは変数を示す［］オプション値 | 縦棒は、他の選択を示す「OR」を意味する { } 中括弧内は、ユーザーが指定する必要のある内容を示す（例 : x、y、z） ... 省略記号は、例の中で省略した重要でない情報を示す

(8)

情報の入手方法

VNXe のサポート情報、製品情報、ライセンス情報は、以下の場所で入手できます。製品情報 — ドキュメント、リリースノート、ソフトウェアの更新、または EMC 製品、ライセンス、サービスに関しては、以下の EMC オンラインサポート Web サイトをご覧ください（登録が必要です）。 http://www.emc.com/vnxesupport テクニカルサポート — テクニカルサポートについては、EMC オンラインサポートにアクセスしてください。［サービスセンター］には、サービスリクエストを作成するためのオプションを含む複数のオプションが表示されます。サービスリクエストを開始するには、有効なサポート契約が必要です。有効なサポート契約の入手方法の詳細や、アカウントに関する質問については、EMC 販売担当者にお問い合わせください。

ご意見

マニュアルの正確性、構成および品質を向上するため、お客様のご意見をお待ちしております。本書についてのご意見を以下のメールアドレスにお送りください。 [email protected]

(9)

VNXe Hyper-V ストレージを使用するためのホストのセットアップ 9

VNXe Hyper-Vストレージを使用するためのホス

トのセットアップ

この章では、EMC VNXe Hyper-V データストアを使用するように Windows Server 2008 Hyper-V ホストをセットアップする方法について説明します。トピックは次のとおりです。 ◆ _{「VNXe Hyper-V ストレージを使用するようにホストをセットアップするための} 要件」... 10 ◆ 「EMC VSS プロバイダの概要」... 11 ◆ 「マルチパス管理ソフトウェアの使用」... 14 ◆ _{「ホスト向けの VNXe Hyper-V データストアの構成」... 15} ◆ 「Hyper-V データストア向けのホストのセットアップ」... 16 ◆ 「VNXeiSCSI サーバに接続するホストの構成」... 19 ◆ 「VNXe Hyper-V データストア向けのホストのセットアップ」... 41 ◆ 「iSCSI トラブルシューティング」... 43

(10)

VNXe Hyper-V ストレージを使用するようにホストをセットアッ

プするための要件

VNXe Hyper-V ストレージを使用するようにホストをセットアップする前に、このセクションで説明する VNXe システムおよびネットワーク要件が満たされている必要があります。

VNXe システムの要件

◆ _{「EMC VNXe3100システム設置ガイド」、}_{「EMC VNXe3150設置ガイド」、}_{「EMC VNXe3300} システム設置ガイド」の説明に従って、VNXe 構成ウィザードを使用してすでに VNXe システムのインストールと構成を完了している。

◆ Unisphere ソフトウェアまたは VNXe CLI を使用して、VNXe システム上で 1 つ以上の iSCSI サーバの基本構成を実行している。

ネットワークの条件

ホストを VNXe iSCSI サーバ上の Hyper-V ストレージに接続するには、そのホストが存在するネットワーク環境に VNXe iSCSI サーバが存在する必要があります。また、最良のパフォーマンスを得るには、ホスト用のストレージを提供する各 VNXe iSCSI サーバがこのホストのローカルサブネット上に存在する必要があります。Windows のマルチパス環境では、ホスト用の Hyper-V ストレージを提供する各 VNXe iSCSI サーバに、そのホストに関連する 2 つの IP アドレスが存在している必要があります。これらの 2 つのアドレスは、高可用性を確保するために、それぞれ異なるサブネットに存在している必要があります。最大のスループットを得るには、VNXe iSCSI サーバとそのストレージを使用するホストを固有のプライベートネットワーク、つまりそれら以外のものが存在しないネットワークに接続します。ネットワークを選択するときにはネットワークのパフォーマンスを考慮します。

パス管理ネットワークの要件

注：パス管理ソフトウェアは、現在 VNXe システムに接続された Windows 7 または Mac OS ホスト上でサポートされています。ホストと VNXe システム間に高可用性ネットワークを実装する場合、次の点に留意します。 ◆ VNXeHyper-V データストアは、同時に 1 つの SP にのみ表示されます。 ◆ 1つのiSCSIストレージサーバに2つのIPインタフェースを構成できる。そのIPインタフェースは同じSP上の2つの別個の物理インタフェースに関連づけられている必要があります。 ◆ _{ネットワークスイッチは別々のサブネット上にある場合があります。} 重要ホストから VNXe システムへの直接接続は現在サポートされていません。

(11)

EMC VSS プロバイダの概要 11 11 ページの図 1に、VNXe ストレージリソース（Hyper-V データストア）にアクセスするホストの高可用性 iSCSI ネットワーク構成を示します。スイッチ A とスイッチ B は別々のサブネット上にあります。ホスト A およびホスト B は別々の NIC を介してストレージリソースにアクセスできます。ストレージリソースを所有するのが SP A の場合、ホストは SP A 上の eth2 インタフェースへのパスを介してストレージリソースにアクセスできます。SP A に障害が発生した場合、VNXe システムはリソースの所有権を SP B に転送し、ホストは SP B 上の eth2 インタフェースへのパスを介してストレージリソースにアクセスできます。図 1 高可用性 iSCSI ネットワークのサンプル

次のステップ

次のいずれかを実行します。 ◆ Windowsホスト向けのiSCSI用EMC Celerra® VSSプロバイダについて学習する場合は、11 ページの「EMC VSS プロバイダの概要」を参照してください。

◆ _{任意のWindows Server 2008 Hyper-Vホスト上のEMC PowerPath}®_{ソフトウェアまた} は MCS（Multiple Connections per Session）を使用する場合は、14 ページの「マルチパス管理ソフトウェアの使用」を参照してください。

◆ VNXe システムを構成するには、15 ページの「ホスト向けの VNXe Hyper-V データス

トアの構成」を参照してください。

EMC VSS プロバイダの概要

EMC VSS プロバイダは Windows サービスとして実行され、Microsoft VSS（ボリュームシャドウコピーサービス）と特定の VNXe およびその他の EMC ストレージ機能とのインタフェースを提供します。EMC VSS プロバイダを使用すると、VSS に対応したバックアップアプリケーションなどのVSSリクエスタアプリケーションからVNXeiSCSI仮想ディスクのスナップショットを作成できます。

(12)

Microsoft VSS

VSSはWindows Server 2003およびWindows Server2008のバックアップフレームワークを提供するもので、データのポイントインタイムコピーであるスナップショット（Microsoft VSS では「シャドウコピー」と呼ぶ）を作成できるようにします。VSS はフロントエンドアプリケーションと統合されているため、シャドウコピーの作成やシャドウコピーへのアクセスをフロントエンドアプリケーションから行うことができます。 Microsoft VSS シャドウコピーは、 ◆ デフォルトでは読み取り専用です。 ◆ ボリュームあたり 512 個に制限されています。 VSS アーキテクチャには VSS プロバイダが含まれます。VSS プロバイダはシャドウコピーを作成、管理し、ストレージプラットフォーム（ハードウェアベースのプロバイダ）またはホストオペレーティングシステム（ソフトウェアベースのプロバイダ）上のポイントインタイムイメージング機能へのインタフェースとして機能します。 EMC VSS プロバイダはハードウェアベースのプロバイダで、VNXeiSCSI サーバ上の iSCSI 仮想ディスク、および Windows Server 2003 または Windows Server 2008 ホスト上の VSS サービスと直接連携して、一貫したシャドウコピーの作成とアドレス指定を実現します。 EMC VSS プロバイダは VNXeiSCSI サーバ上で動作するハードウェアベースのプロバイダであるため、iSCSI ホストの CPU やメモリの負荷が軽減されます。また、複数ボリュームのシャドウコピーを同時に作成しなければならない環境でも、より効率的に機能します。このプロバイダは最大 2,000 個のスナップショットをサポートします。 EMC Replication Manager には VSS ハードウェアプロバイダが組み込まれており、この組み込み VSS ハードウェアプロバイダは、Replication Manager を使用して一貫したシャドウコピーを作成する構成では、EMC VSS プロバイダの代わりに使用されます。 VSS と VSS コンポーネントの詳細については、Microsoft の Web サイトを参照してください。

シャドウコピーのタイプ

VSS は次の 2 種類のシャドウコピーを生成します。 ◆ _{プレックスコピー：ミラーリングによって最初に作成されるシャドウコピー。プ} レックスコピーは特殊なタイプのシャドウコピーデータで、シャドウコピーを表すために元のボリュームデータを必要としません。 ◆ _{差分コピー：元のボリュームとの差分のみを保存することによって作成された} シャドウコピー。 EMC VSS プロバイダは差分シャドウコピーのみをサポートします。

シャドウコピーバックアップ

VSS シャドウコピーを使用して、iSCSI ホストシステム上のデータをバックアップできます。シャドウコピーバックアップの利点は以下のとおりです。 ◆ _{開いているファイルをバックアップできます。} ◆ アプリケーションデータをコピーする際にアプリケーションを停止したりユーザーアクセスを制限したりする必要はありません。

(13)

EMC VSS プロバイダの概要 13

シャドウコピーバックアップは Windows Server 2003 および Windows Server 2008 でのみ実行可能であり、実行するには VSS プロバイダ（EMC VSS プロバイダなど）と VSS をサポートするバックアップアプリケーション（EMCNetWorker 7.1 や VERITAS Backup Exec 9.1 など）が必要となります。

シャドウコピー転送

EMC VSS プロバイダなどのハードウェア VSS プロバイダを使用して、転送可能なシャドウコピーを作成できます。このシャドウコピーは、以下のような目的で他のホストにインポートできます。 ◆ データマイニング：他のアプリケーションでデータベースのシャドウコピーを使用するという方法で、本番データベースのデータを他のアプリケーションから使用できるようにします。 ◆ _{バックアップ：バックアップトラフィックによって本番サーバが過負荷になる} のを防ぐため、データベースのシャドウコピーを別のホストに移動してから、本番データベースの代わりにそのシャドウコピーをバックアップします。 ◆ データリカバリ：高速リストアのために本番データのシャドウコピーを保持します。シャドウコピーは中断なしに迅速に作成できるため、テープベースのリカバリソリューションの補完的役割を果たします。

転送可能なシャドウコピーは、Windows Server 2003 および Windows Server 2008 の Enterprise Edition または Datacenter Edition で使用できます。

リモート VSS

EMC VSS Provider は、サーバ、共有、シングルボリュームレベルでのリモートアプリケーションバックアップをサポートします。

制限事項

EMC VSS プロバイダでは、以下はサポートされません。 ◆ Microsoft Windows の共有フォルダのシャドウコピー。

◆ _{クラスタサーバへのシャドウコピーのインポート。MSCS（Microsoft Cluster Server）} 環境では、シャドウコピーは作成できますが、Microsoft の制限により、シャドウコピーをインポートすることはできません。リモートホストへのシャドウコピーのインポートは「シャドウコピー転送」と呼ばれる高度な VSS 機能であり、これには EMC VSS プロバイダなどのハードウェア VSS プロバイダと、シャドウコピー転送をサポートするサードパーティ製 VSS リクエスタの両方が必要となります。この VSS 機能の詳細については、「シャドウコピー転送」(13 ページ )を参照してください。シャドウコピー転送を使用してクラスタ上のデータをバックアップするには、クラスタ化されていないバックアップサーバにシャドウコピーを転送してインポートする必要があります。

(14)

マルチパス管理ソフトウェアの使用

マルチパス管理ソフトウェアは、ホストと VNXe システムの間の接続（パス）を管理し、いずれかのパスが障害になった場合に、VNXe ストレージへのアクセスを可能にします。VNXe システムに接続された Windows Server 2003 または Windows Server 2008 ホストでは、次の種類のマルチパス管理ソフトウェアを使用できます。

◆ EMC PowerPath ソフトウェア（Windows 2003 または Windows Server 2008 Hyper-V ホスト上）

PowerPath ソフトウェアのサポートされているバージョンについては、EMC オンラインサポートの Web サイト（http://www.emc.com/vnxesupport）に掲載されている「VNXe EMC Simple Support Matrix for the VNXe Series」を参照してください。 Web サイトでこのマトリックスを見つけるには、VNXe サポートページで「Simple Support Matrix」を検索してください。

注： PowerPath は、Windows 7 ではサポートされていません。

◆ Windows Server 2008 Hyper-V ホスト上の Microsoft iSCSI Software Initiator の一部である MCS（Multiple Connections per Session）。

注： MCS は、Windows 7 ではサポートされていません。

VNXe システムおよび使用している接続インフラストラクチャでのデータの可用性については、VNXe サポート用 Web サイト（http://emc.com/vnxesupport）のホワイトペーパーセクションにある「EMC VNXe High Availability Overview」を参照してください。

マルチパス管理ソフトウェア向けの VNXe システムのセットアップ

マルチパス管理ソフトウェアを実行するホストで動作する VNXe システムでは、VNXe システム内の各 iSCSI サーバが 2 つの IP アドレスに関連づけられている必要があります。

［EMC Unisphere™ 設定］＞［iSCSI サーバ設定］ページで、各 iSCSI サーバで 2 つのネットワークインタフェースが構成済みであることを確認し、いずれかの iSCSI サーバでネットワークインタフェースが 1 つしか構成されていない場合は、もう 1 つのネットワークインタフェースを作成します。iSCSI サーバで複数のネットワークインタフェースを構成する方法については、Unisphere オンラインヘルプの iSCSI サーバ設定を変更するトピックを参照してください。重要 iSCSI サーバでは、最高の可用性を確保するために、2 つのネットワークインタフェースを使用します。ネットワークインタフェースはそれぞれ異なるサブネットに配置することができます。ネットワークインタフェースが同じサブネット上にある場合、 Windows ホストでは 1 つのインタフェースしか使用できなくなります。iSCSI サーバのネットワークインタフェースは、Unisphere の［ネットワークインタフェースの詳細設定］（［設定］＞［iSCSI サーバ設定］＞［iSCSI サーバの詳細］）で表示することができます。

(15)

ホスト向けの VNXe Hyper-V データストアの構成 15

PowerPath のインストール

重要

VNXe Hyper-V ストレージをスタンドアロン Windows Server 2008 Hyper-V ホストとその Windows仮想マシンの両方に表示するようにVNXe iSCSI接続を構成することはできません。NIC（ネットワークインタフェースカード）を備えたスタンドアロン Windows Server 2008 Hyper-V ホストに VNXe Hyper-V ストレージを直接表示するように VNXe iSCSI 接続を構成する場合は、スタンドアロンホストに PowerPath ソフトウェアをインストールしておきます。NIC を備えた Windows 仮想マシンに VNXe Hyper-V ストレージを直接表示するように VNXe iSCSI 接続を構成する場合は、仮想マシンに PowerPath ソフトウェアをインストールしておきます。 PowerPath では、VNXe リンク統合はサポートされていません。 1. ホストまたは仮想マシンで、EMC オンラインサポートの Web サイト（http://support.emc.com）の PowerPath ソフトウェアのダウンロードセクションから最新バージョンの PowerPath をダウンロードします。 2. ホストまたは仮想マシンのオペレーティングシステム向けの適切な「PowerPath installation and administration guide」の説明に従い、カスタムインストールと Celerra オプションを使用して PowerPath をインストールします。このガイドは、EMC オンラインサポート Web サイトで入手できます。ホストまたは仮想マシンで最新バージョンが実行されており、最新バージョンのパッチが存在する場合、パッチに添付されている readme ファイルの指示に従ってパッチをインストールします。 3. インストールが完了したら、ホストまたは仮想マシンを再起動します。 4. ホストまたは仮想マシンが起動したら、PowerPath サービスが開始されていることを確認します。

Windows Server 2008 Hyper-V ホストまたは仮想マシンでは、この確認は［サービス］ウィンドウ（［サーバーマネージャー］＞［構成］＞［サービス］）から行います。このウィンドウで、インストールした PowerPath のバージョンの EMC PowerPath サービスを探し、［状態］が［開始］、［スタートアップの種類］が［自動］になっていることを確認します。

ホスト向けの VNXe Hyper-V データストアの構成

Unisphere または VNXe CLI を使用して以下の手順に従います。 ◆ ホスト向けの VNXe Hyper-V データストアを作成します。 ◆ _{ホストを VNXe システムに追加し、Hyper-V データストアへのアクセスを指定しま} す。アクセスを指定する際には、Hyper-V データストアにアクセスするホスト iSCSI イニシエータの IQN のみを選択してください。上記の Unisphere タスクの実行の詳細については、Unisphere のオンラインヘルプを参照してください。

(16)

Hyper-V データストア向けのホストのセットアップ

Hyper-V データストアを使用するように Windows Server 2008 Hyper-V ホストをセットアップするには、次のタスクを実行します。

◆ タスク 1:「EMC VSS プロバイダをインストールする」(16 ページ )。 ◆ タスク 2:「iSCSI イニシエータサービスを起動する」(17 ページ )。

◆ タスク 3:「MCS を使用したマルチパス構成で MPIO 機能をインストールする

（Windows Server 2003 および Windows Server 2008）」(17 ページ )。 ◆ タスク 4:「レジストリ値を設定する」(18 ページ )。

タスク 1:EMC VSS プロバイダをインストールする

EMC VSS プロバイダは、Hyper-V ストレージと EMC Replication Manager 以外のバックアップアプリケーション（EMC NetWorker® や VERITAS Backup Exec など）の組み合わせを使用するホストにインストールすることをお勧めします。注： EMC VSS プロバイダの詳細については、「EMC VSS プロバイダの概要」(11 ページ )を参照してください。 EMC VSS プロバイダをインストールするには、次の手順を実行します。 1. 管理権限を持つアカウントを使用して、ホストまたは仮想マシンにログインします。 2. 以下の手順に従って、インストールするソフトウェアパッケージをダウンロードします。

a. EMC オンラインサポートの Web サイトの［サポート］タブで、VNXe ソフトウェアのダウンロードセクションにある［VSS（ボリュームシャドウサービス）］に移動します。 b. 使用している Windows プラットフォームのボリュームシャドウサービスを選択し、ソフトウェアをホストまたは仮想マシンに保存するオプションを選択します。 3. ソフトウェアを保存したディレクトリでVSS-windowsversionplatform.exeをダブルクリックし、インストールウィザードを起動します。 4. ［InstallShield ウィザードへようこそ］ダイアログボックスで、［次へ］をクリックします。 5. ［使用許諾契約書］ダイアログボックスで、ライセンス条項に同意する場合は［使用許諾契約の条項に同意します］を選択し、［次へ］をクリックします。 6. ［お客様情報］ダイアログボックスで、お客様情報を入力します。ホストにログインしているすべてのユーザーが EMC VSS プロバイダを使用できるように、デフォルト設定のまま［次へ］をクリックします。 7. ［セットアップの種類］ダイアログボックスで、［完了］が選択されていることを確認し、［次へ］をクリックします。 8. ［プログラムのインストールの準備完了］ダイアログボックスで、［インストール］をクリックします。 9. ［InstallShield ウィザードの完了］ダイアログボックスで、［完了］をクリックします。

(17)

Hyper-V データストア向けのホストのセットアップ 17

EMC VSS プロバイダの起動と停止

EMC VSS プロバイダは Windows サービスとして実行され、デフォルトで有効になります。このサービスは Windows の［サービス］管理ツールから起動および停止できます。

タスク 2:iSCSI イニシエータサービスを起動する

ホストは iSCSI イニシエータを使用して VNXe ターゲット（iSCSI サーバ）に接続します。これには Microsoft iSCSI Software Initiator ソフトウェアと iSCSI イニシエータサービスが必要です。このソフトウェアとサービスは Windows Server 2008 ソフトウェアの一部ですが、このソフトウェアのドライバはサービスを起動するまでインストールされません。管理ツールを使用して iSCSI イニシエータサービスを起動する必要があります。注：ホストが Windows ファイアウォールで保護されている場合は、ファイアウォールを介して通信するかどうかを尋ねられます。手順を続行する前に、ネットワークサポート管理者に問い合わせることをお勧めします。

タスク 3:MCS を使用したマルチパス構成で MPIO 機能をインストールする

（Windows Server 2003 および Windows Server 2008）

Windows 2003 または Windows Server 2008 で、MCS を使用したマルチパス構成でホストから VNXe Hyper-V ストレージに接続する場合は、MPIO 機能をインストールする必要があります。

Windows Server 2008 に MPIO をインストールするには、次の手順を実行します。

1. ［サーバーマネージャー］を開きます。 2. ［サーバーマネージャー］ツリーで、［機能］をクリックします。 3. ［機能］ペインの［機能の概要］で、［機能の追加］をクリックします。 4. 機能の追加ウィザードで、［マルチパス I/O］を選択して［次へ］をクリックします。 5. ［インストールオプションの確認］ダイアログボックスで、［インストール］をクリックします。 6. インストールが完了したら、［インストールの結果］ダイアログボックスで［閉じる］をクリックします。 7. コンピュータの再起動を要求するメッセージが表示されたら、［はい］をクリックします。再起動後に、ホストで MPIO インストールが完了します。 8. ［閉じる］をクリックします。

(18)

タスク 4: レジストリ値を設定する

通知レジストリの変更を誤ると、システムの再インストールが必要になるような、システム全体に及ぶ深刻な問題が発生する可能性があります。Windows レジストリエディタは、自己責任においてお使いください。 1. ホストで、Windows レジストリエディタ（regedit.exe）を実行します。 2. HKEY_LOCAL_MACHINE¥SYSTEM¥に移動します。 3. ［CurrentControlSet］を右クリックして MaxRequestHoldTime キーを検索し、その値を 60 から 600（10 進数の場合）または 3c から 258（16 進数の場合）に変更します。重要パラメータへのパスが［CurrentControlSet］内にあることを確認します。存在しない場合は、再度パラメータを検索します。最上位にある現在のセット以外の ControlSet に変更を加えても、それらの変更がシステムに影響を与えることはありません。 4. ホストで PowerPath が実行されている場合は、次の手順を実行します。 a. 表 1に記載されているレジストリキーを検索します。重要［CurrentControlSet］内で発見したパラメータへのパスを確認します。存在しない場合は、再度パラメータを検索します。最上位にある現在のセット以外の ControlSet に変更を加えても、それらの変更がシステムに影響を与えることはありません。 b. PowerPath をアンインストールする場合に備え、これらのレジストリキーのそれぞれの値を記録します。 c. 表 1に記載されている各レジストリキーを更新します。 5. レジストリエディタを終了します。表 1 更新するレジストリキーレジストリキー手順 LinkDownTime _{600 に設定します。} AsyncLogoutPauseTimeout （新しい値）この REG_DWORD キーを LinkDownTime と同じキーに追加します。600 に設定します。 DelayBetweenReconnect

PortalRetryCount DelayBetweenReconnect 値を探します。_{PortalRetryCount*DelayBetweenReconnect=600 になるように} PortalRetryCount 値を設定します。

SrbTimeoutDelta （PowerPath のみ）

(19)

VNXeiSCSI サーバに接続するホストの構成 19

VNXeiSCSI サーバに接続するホストの構成

イニシエータがターゲットとのセッションを確立するには、事前にイニシエータがターゲットの存在する場所と使用可能なターゲットの名前を検出する必要があります。この情報を取得するため、イニシエータは iSCSI 検出プロセスを使用します。 VNXeiSCSI サーバは、iSNS サーバを使用して検出することも、使用せずに検出することもできます。検出に iSNS を使用しない場合は、Microsoft iSCSI イニシエータにターゲット情報を追加する必要があります。検出に iSNS を使用する場合は、イニシエータが、すべての iSCSI イニシエータとターゲットの情報が登録された iSNS サーバに照会し、使用可能なターゲットのリストを受け取ります。Microsoft iSCSI イニシエータでターゲットの情報を使用できる場合は、ホストイニシエータをターゲットに接続して、ホストからターゲットの Hyper-V データストア内の仮想ディスクにアクセスできます。通知クラスタ環境で VNXe iSCSI ターゲットを使用している場合を除き、複数のイニシエータから同じ Hyper-V ディスクへのアクセスを構成しないでください。複数のイニシエータが同じ Hyper-V ディスクへの書き込みを試みた場合、競合が起こる可能性があります。Hyper-V ディスクが Windows の NTFS ファイルシステムでフォーマットされている場合、同時書き込みによって Hyper-V ディスク上の NTFS ファイルシステムが破損する可能性があります。ベストプラクティスとして、イニシエータから存在しない Hyper-V ディスクへのアクセスを構成しないでください。複数の IP アドレスで構成された VNXe iSCSI サーバでは、各サーバ用に構成された IP ごとにターゲットポータルを追加する必要があります。

各 VNXeiSCSI サーバがターゲットとなります。VNXe システムに 2 つの iSCSI サーバが存在する場合、ターゲットは 2 つとなります。各ターゲットに 1 つのセッションが存在します。VNXeiSCSI サーバに関連づけられた各 IP アドレスがターゲットポータルとなります。VNXeiSCSI サーバに関連する 2 つの IP アドレスが存在する場合、ターゲットポータルは 2 つとなります。ホストへのパスが複数存在する場合、VNXeiSCSI サーバには関連する 2 つの IP アドレス（2 つのターゲットポータル）が存在している必要があります。iSCSI サーバに接続するイニシエータを構成する場合は、ホストに接続する各ターゲットポータルをホスト上の Microsoft iSCSI イニシエータに追加する必要があります。シングルパス構成のホストの場合は、1 つのターゲットポータルを追加します。マルチパス構成の場合は、2 つのターゲットポータルを追加します。シングルパス構成の場合は、各セクションに 1 つの接続が存在します。マルチパス構成の場合は、各セクションに 2 つの接続が存在します。つまり、IP アドレス（ターゲットポータル）ごとに 1 つの接続が存在します。

(20)

Windows ホストイニシエータを構成するには、次の操作を実行します。

以下の該当するセクションに移動して、ホストを構成します。

Windows Server 2008 SP2 以前の場合

◆ シングルパス構成

「VNXe iSCSI サーバに接続する Windows Server 2008 SP2 以前のイニシエータの構成（シングルパス構成）」(20 ページ )

◆ iSCSI MCS（Multiple Connections per Session）を使用したマルチパス構成

「VNXe iSCSI サーバに接続する Windows Server 2008 SP2 以前のイニシエータの構成（MCS を使用したマルチパス構成）」(23 ページ )

◆ PowerPath を使用したマルチパス構成

「VNXe iSCSI サーバに接続する Windows Server 2008 SP2 以前のイニシエータの構成（PowerPath を使用したマルチパス構成）」(27 ページ )

Windows Server 2008 R2 の場合

◆ シングルパス構成

「VNXe iSCSI サーバに接続する Windows Server 2008 R2 イニシエータの構成（シングルパス構成）」(31 ページ )

◆ iSCSI MCS（Multiple Connections per Session）を使用したマルチパス構成

「VNXe iSCSI サーバに接続する Windows Server 2008 R2 イニシエータの構成（MCS を使用したマルチパス構成）」(33 ページ )

◆ PowerPath を使用したマルチパス構成

「VNXe iSCSI サーバに接続する Windows Server 2008 R2 イニシエータの構成（PowerPath を使用したマルチパス構成）」(37 ページ )

付録 A「VNXe システムを使用した Windows Hyper-V クラスタ用の MPIO のセットアップ」、には、VNXe システムを使用して MPIO マルチパス構成で 2 つのノードの Windows Server 2008 R2 Exchange クラスタをセットアップするためのエンドツーエンドの例が示されています。

VNXe iSCSI サーバに接続する Windows Server 2008 SP2 以前のイニシエータの

構成

（シングルパス構成）

シングルパス構成で VNXe iSCSI サーバに接続するように Windows Server 2008 SP2 以前のイニシエータを構成する場合は、次のタスクを実行します。

◆ タスク 1:「オプションの双方向 CHAP をセットアップする（シングルパス構成の

Windows Server 2008 SP2 以前を使用）」(21 ページ )。

◆ タスク 2:「環境内で VNXe iSCSI サーバを検出する（シングルパス構成の Windows

(21)

タスク 1:オプションの双方向 CHAP をセットアップする（シングルパス構成の Windows Server 2008 SP2 以前を使用）

オプションの双方向 CHAP（Challenge Handshake Authentication Protocol）を構成するには、VNXeiSCSI サーバ用に指定された双方向 CHAP シークレットが必要となります。ホスト iSCSI イニシエータがアクセスする VNXeiSCSI サーバの場合

1. ホストで、Microsoft iSCSI イニシエータを起動します。

2. VNXe iSCSI サーバで双方向 CHAP 認証が構成されている場合は、Microsoft iSCSI イニシエータで以下の手順を実行します。

a. ［全般］タブをクリックし、［シークレット］を選択します。

b.［CHAP シークレットのセットアップ］ダイアログボックスで、VNXe iSCSI サーバの双方向 CHAP シークレットを入力します。 VNXe システムに複数の iSCSI サーバがある場合、このシークレットはすべてのサーバで同一です。このシークレットは、Unisphere の［iSCSI サーバ設定］ページ（［設定］＞［iSCSI サーバ設定］）の［CHAP セキュリティ］セクションで確認できます。 c. ［OK］をクリックします。

タスク 2: 環境内で VNXe iSCSI サーバを検出する（シングルパス構成の Windows Server 2008 SP2 以前を使用） VNXeiSCSI サーバでホストイニシエータに対してオプションのイニシエータ CHAP （Challenge Handshake Authentication Protocol）が構成されている場合は、VNXe システ

ムのイニシエータ用に指定されたシークレット（パスワード）が必要となります。 1. ホストで、Microsoft iSCSI イニシエータを起動します。 2. ［探索］タブをクリックします。 3. ［ターゲットポータル］で、［追加］をクリックします。［ターゲットポータルの追加］ダイアログボックスが開きます。 4. ［ターゲットポータルの追加］ダイアログボックスで、次の手順を実行します。 a. ホストインタフェースを使用するサブネット上のVNXeiSCSIサーバインタフェースの IP アドレスを入力します。 b.［Advanced（詳細設定）］をクリックします。［詳細設定］ダイアログボックスが開きます。 5. ［詳細設定］ダイアログボックスで、以下を設定します。 • ローカルアダプタに Microsoft iSCSI イニシエータ • ソース IP に、VNXe iSCSI サーバインタフェースを使用するサブネット上のホストインタフェースの IP アドレス

6. VNXe iSCSI サーバでホストイニシエータに対してオプションのイニシエータ CHAP が構成されている場合は、［詳細設定］ダイアログボックスで次の手順を実行します。

a. ［CHAP ログオン情報］を選択します。

(22)

c. ［ターゲットシークレット］に、VNXe iSCSI サーバでホストイニシエータに対して構成されているものと同じシークレットを設定します。

VNXeiSCSIサーバでサポートされている CHAP シークレットは 12文字または 16 文字のみです。

d. VNXe iSCSI サーバで双方向 CHAP が構成されている場合は、［相互認証の実行］を選択します。 7. ［OK］をクリックして［詳細設定］ダイアログボックスを閉じます。 8. ［ターゲットポータルの追加］ダイアログボックスで、ホストインタフェースを使用するサブネット上の VNXe iSCSI インタフェースの IP アドレスを入力します。このアドレスは、Unisphere で［設定］＞［iSCSI サーバ設定］を選択して確認することができます。 9. ［OK］をクリックして、［ターゲットポータルの追加］ダイアログボックスを閉じます。 10.［探索］タブで、VNXe iSCSI サーバターゲットのアドレスが［ターゲットポータル］リストに表示されていることを確認します。 11.［ターゲット］タブをクリックします。 12.［ターゲット］タブで、VNXe iSCSI サーバターゲットを選択して［ログオン］をクリックします。［ターゲットへのログオン］ダイアログボックスが開きます。 13.［ターゲットへのログオン］ダイアログボックスで、次の手順を実行します。 a. ［システムの起動時に自動的にこの接続を復元する］を選択します。 b.［Advanced（詳細設定）］をクリックします。［詳細設定］ダイアログボックスが開きます。 14.［詳細設定］ダイアログボックスで、以下を設定します。 • ローカルアダプタに Microsoft iSCSI イニシエータ • ソース IP に、VNXe iSCSI サーバインタフェースを使用するサブネット上のホストインタフェースの IP アドレス • ターゲットポータルに、ホストインタフェースを使用するサブネット上の VNXe iSCSI サーバインタフェースのアドレスこのアドレスは、Unisphere で［設定］＞［iSCSI サーバ設定］を選択して確認することができます。 15.［OK］をクリックして［詳細設定］ダイアログボックスを閉じます。 16.［OK］をクリックして、［ターゲットへのログオン］ダイアログボックスを閉じます。 17.［ターゲット］タブで VNXe iSCSI ターゲットを選択して［詳細］をクリックします。［ターゲットのプロパティ］ダイアログボックスが開きます。 18.［ターゲットのプロパティ］ダイアログボックスで、［セッション］タブに 1 つのセッションが表示されていることを確認します。 19.［OK］をクリックして、［ターゲットのプロパティ］ダイアログボックスを閉じます。 20.［OK］をクリックして Microsoft iSCSI イニシエータを終了します。

(23)

次のステップ

41 ページの「VNXe Hyper-V データストア向けのホストのセットアップ」に進みます。

VNXe iSCSI サーバに接続する Windows Server 2008 SP2 以前のイニシエータの構成

（MCS を使用したマルチパス構成）

マルチパス構成で VNXe iSCSI サーバに接続する Windows Server 2008 SP2 以前のイニシエータを構成する前に、以下について確認する必要があります。 ◆ 2つのIPインタフェースがそれぞれ別の物理ポートに配置されるようにVNXeiSCSI サーバが構成されている。各 IP インタフェースが別々の IP サブネット上にある。 ◆ Windowsホストに 2 つのネットワークインタフェースがある。1つのインタフェースはいずれかの VNXeiSCSI サーバインタフェースを使用する IP サブネット上にあり、もう 1 つのインタフェースはもう 1 つの VNXeiSCSI サーバインタフェースを使用する IP サブネット上にある。

MCS を使用したマルチパス構成で VNXeiSCSI サーバに接続するように Windows Server 2003 または Windows Server 2008 SP2 以前のイニシエータを構成する場合は、次のタスクを実行します。 ◆ タスク 1:「オプションの双方向 CHAP をセットアップする（MCS を使用したマルチパス構成の Windows Server 2008 SP2 以前を使用）」(23 ページ )。 ◆ _{タスク 2:「環境内で VNXe iSCSI サーバを検出する（MCS を使用したマルチパス構成} の Windows Server 2008 SP2 以前を使用）」(24 ページ )。

タスク 1: オプションの双方向 CHAP をセットアップする（MCS を使用したマルチパス構成の Windows Server 2008 SP2 以前を使用）

オプションの双方向 CHAP（Challenge Handshake Authentication Protocol）を構成するには、VNXe iSCSI サーバ用に指定された双方向 CHAP シークレットが必要となります。ホスト iSCSI イニシエータがアクセスする VNXeiSCSI サーバの場合

(24)

タスク 2: 環境内で VNXe iSCSI サーバを検出する（MCS を使用したマルチパス構成の Windows Server 2008 SP2 以前を使用）

VNXeiSCSI サーバでホストイニシエータに対してオプションのイニシエータ CHAP （Challenge Handshake Authentication Protocol）が構成されている場合は、VNXe システ

ムのイニシエータ用に指定されたシークレット（パスワード）が必要となります。 1. ホストで、Microsoft iSCSI イニシエータを起動します。 2. ［探索］タブをクリックします。 3. ［ターゲットポータル］で、［追加］をクリックします。［ターゲットポータルの追加］ダイアログボックスが開きます。 4. ［ターゲットポータルの追加］ダイアログボックスで、次の手順を実行します。 a. ホストインタフェースを使用する最初のサブネット上の VNXe iSCSI サーバインタフェースの IP アドレスを入力します。このアドレスは、Unisphere で［設定］＞［iSCSI サーバ設定］を選択して確認することができます。 b.［Advanced（詳細設定）］をクリックします。［詳細設定］ダイアログボックスが開きます。 5. ［詳細設定］ダイアログボックスで、以下を設定します。 • ローカルアダプタに Microsoft iSCSI イニシエータ • ソース IP に、VNXe iSCSI サーバインタフェースを使用する最初のサブネット上のホストインタフェースの IP アドレス 6. VNXeiSCSIサーバでホストイニシエータに対してオプションのイニシエータCHAP が構成されている場合は、以下の手順を実行します。 a. ［CHAP ログオン情報］を選択します。 b.［ユーザー名］はデフォルト値（イニシエータの IQN）のままにします。 c. ［ターゲットシークレット］に、VNXe iSCSI サーバでホストイニシエータに対して構成されているものと同じシークレットを設定します。 VNXeiSCSIサーバでサポートされている CHAP シークレットは 12文字または 16 文字のみです。

d. VNXe iSCSI サーバで双方向 CHAP が構成されている場合は、［相互認証の実行］を選択します。 7. ［OK］をクリックして［詳細設定］ダイアログボックスを閉じます。 8. ［ターゲットポータルの追加］ダイアログボックスで、ホストインタフェースを使用する最初のサブネット上の VNXe iSCSI サーバインタフェースの IP アドレスを入力します。 9. ［OK］をクリックして、［ターゲットポータルの追加］ダイアログボックスを閉じます。 10.［探索］タブで、最初の VNXe iSCSI サーバインタフェースのアドレスが［ターゲットポータル］リストに表示されていることを確認します。

(25)

VNXeiSCSI サーバに接続するホストの構成 25 11.［ターゲットポータル］で［追加］を再びクリックして 2 つ目の VNXe iSCSI サーバインタフェースを追加します。 12.［ターゲットポータルの追加］ダイアログボックスで、次の手順を実行します。 a. ホストインタフェースを使用する 2 つ目のサブネット上の VNXe iSCSI サーバインタフェースの IP アドレスを入力します。このアドレスは、Unisphere で［設定］＞［iSCSI サーバ設定］を選択して確認することができます。 b.［Advanced（詳細設定）］をクリックします。 13.［詳細設定］ダイアログボックスで、以下を設定します。 • ローカルアダプタに Microsoft iSCSI イニシエータ • ソース IP に、VNXe iSCSI サーバインタフェースを使用する 2 つ目のサブネット上のホストインタフェースの IP アドレス 14. VNXeiSCSIサーバでホストイニシエータに対してオプションのイニシエータCHAP が構成されている場合は、以下の手順を実行します。 a. ［CHAP ログオン情報］を選択します。 b.［ユーザー名］はデフォルト値（イニシエータの IQN）のままにします。 c. ［ターゲットシークレット］に、VNXe iSCSI サーバでホストイニシエータに対して構成されているものと同じシークレットを設定します。 VNXeiSCSIサーバでサポートされている CHAP シークレットは 12文字または 16 文字のみです。

d. VNXe iSCSI サーバで双方向 CHAP が構成されている場合は、［相互認証の実行］を選択します。 15.［OK］をクリックして［詳細設定］ダイアログボックスを閉じます。 16.［ターゲットポータルの追加］ダイアログボックスで、ホストインタフェースを使用する 2 つ目のサブネット上の VNXe iSCSI サーバインタフェースの IP アドレスを入力します。 17.［OK］をクリックして、［ターゲットポータルの追加］ダイアログボックスを閉じます。 18.［探索］タブで、両方の VNXe iSCSI サーバインタフェースのアドレスが［ターゲットポータル］リストに表示されていることを確認します。 19.［ターゲット］タブをクリックします。 20.［ターゲット］タブで、VNXe iSCSIサーバターゲットの名前を選択して［ログオン］をクリックします。［ターゲットへのログオン］ダイアログボックスが開きます。 21.［ターゲットへのログオン］ダイアログボックスで、次の手順を実行します。 a. ［コンピュータの起動時にこの接続を自動的に復元する］を選択します。 b.［Advanced（詳細設定）］をクリックします。［詳細設定］ダイアログボックスが開きます。

(26)

22.［詳細設定］ダイアログボックスで、以下を設定します。 • ローカルアダプタに Microsoft iSCSI イニシエータ • ソース IP に、VNXe iSCSI サーバインタフェースを使用する最初のサブネット上のホストインタフェースの IP アドレス • ターゲットポータルに、ホストインタフェースを使用する最初のサブネット上の VNXe iSCSI サーバインタフェースのアドレスこのアドレスは、Unisphere で［設定］＞［iSCSI サーバ設定］を選択して確認することができます。 23.［OK］をクリックして［詳細設定］ダイアログボックスを閉じます。 24.［OK］をクリックして、［ターゲットへのログオン］ダイアログボックスを閉じます。 25.［ターゲット］タブで、VNXe iSCSI サーバターゲットを選択して［詳細］をクリックします。［ターゲットのプロパティ］ダイアログボックスが開きます。 26.［ターゲットのプロパティ］ダイアログボックスで、識別子の隣にあるチェックボックスをクリックし、［接続］をクリックします。［セッションの接続］ダイアログボックスが開きます。 27.［セッションの接続］ダイアログボックスで、［追加］をクリックします。接続の追加ダイアログボックスが表示されます。 28.［接続の追加］ダイアログボックスで、［詳細設定］をクリックします。［詳細設定］ダイアログボックスが開きます。 29.［詳細設定］ダイアログボックスで、以下を設定します。 a. ソース IP に、VNXe iSCSI サーバインタフェースを使用する 2 つ目のサブネット上のホストインタフェースの IP アドレス b. ターゲットポータルに、ホストインタフェースを使用する 2 つ目のサブネット上の VNXe iSCSI サーバインタフェースの IP アドレス 30.［OK］をクリックして［詳細設定］ダイアログボックスを閉じます。 31.［OK］をクリックして、［接続の追加］ダイアログボックスを閉じます。 32.［セッションの接続］ダイアログボックスで、2 つの接続が表示されていることを確認します。 33.［OK］をクリックして、［セッションの接続］ダイアログボックスを閉じます。 34.［OK］をクリックして、［ターゲットのプロパティ］ダイアログボックスを閉じます。 35.［OK］をクリックして Microsoft iSCSI イニシエータを終了します。

次のステップ

(27)

VNXe iSCSI サーバに接続する Windows Server 2008 SP2 以前のイニシエータの構成

（PowerPath を使用したマルチパス構成）

マルチパス構成で VNXe iSCSI サーバに接続する Windows Server 2008 SP2 以前のイニシエータを構成する前に、以下について確認する必要があります。 ◆ 2つのIPインタフェースがそれぞれ別の物理ポートに配置されるようにVNXeiSCSI サーバが構成されている。各 IP インタフェースが別々の IP サブネット上にある。 ◆ Windowsホストに 2 つのネットワークインタフェースがある。1つのインタフェースはいずれかの VNXeiSCSI サーバインタフェースを使用する IP サブネット上にあり、もう 1 つのインタフェースはもう 1 つの VNXeiSCSI サーバインタフェースを使用する IP サブネット上にある。

PowerPath を使用したマルチパス構成で VNXeiSCSI サーバに接続するように Windows Server 2003 または Windows Server 2008 SP2 以前のイニシエータを構成する場合は、次のタスクを実行します。

◆ _{タスク 1:「オプションの双方向 CHAP をセットアップする（PowerPath を使用した}

マルチパス構成の Windows Server 2008 SP2 以前を使用）」(27 ページ )。

◆ タスク 2:「環境内で VNXe iSCSI サーバを検出する（PowerPath を使用したマルチパ

ス構成の Windows Server 2008 SP2 以前を使用）」(27 ページ )。

タスク 1: オプションの双方向 CHAP をセットアップする（PowerPath を使用したマルチパス構成の Windows Server 2008 SP2 以前を使用）

オプションの双方向 CHAP（Challenge Handshake Authentication Protocol）を構成するには、VNXe iSCSI サーバ用に指定された双方向 CHAP シークレットが必要となります。ホスト iSCSI イニシエータがアクセスする VNXeiSCSI サーバの場合

タスク 2: 環境内で VNXe iSCSI サーバを検出する（PowerPath を使用したマルチパス構成の Windows Server 2008 SP2 以前を使用）

VNXeiSCSI サーバでホストイニシエータに対してオプションのイニシエータ CHAP （Challenge Handshake Authentication Protocol）が構成されている場合は、VNXe システ

ムのイニシエータ用に指定されたシークレット（パスワード）が必要となります。 1. ホストで、Microsoft iSCSI イニシエータを起動します。

(28)

3. ［ターゲットポータル］で、［追加］をクリックします。［ターゲットポータルの追加］ダイアログボックスが開きます。 4. ［ターゲットポータルの追加］ダイアログボックスで、次の手順を実行します。 a. ホストインタフェースを使用する最初のサブネット上の VNXe iSCSI サーバインタフェースの IP アドレスを入力します。このアドレスは、Unisphere で［設定］＞［iSCSI サーバ設定］を選択して確認することができます。 b.［Advanced（詳細設定）］をクリックします。［詳細設定］ダイアログボックスが開きます。 5. ［詳細設定］ダイアログボックスで、以下を設定します。 • ローカルアダプタに Microsoft iSCSI イニシエータ • ソース IP に、VNXe iSCSI サーバインタフェースを使用する最初のサブネット上のホストインタフェースの IP アドレス 6. VNXeiSCSIサーバでホストイニシエータに対してオプションのイニシエータCHAP が構成されている場合は、以下の手順を実行します。 a. ［CHAP ログオン情報］を選択します。 b.［ユーザー名］はデフォルト値（イニシエータの IQN）のままにします。 c. ［ターゲットシークレット］に、VNXe iSCSI サーバでホストイニシエータに対して構成されているものと同じシークレットを設定します。 VNXeiSCSIサーバでサポートされている CHAP シークレットは 12文字または 16 文字のみです。

d. VNXe iSCSI サーバで双方向 CHAP が構成されている場合は、［相互認証の実行］を選択します。 7. ［OK］をクリックして［詳細設定］ダイアログボックスを閉じます。 8. ［ターゲットポータルの追加］ダイアログボックスで、ホストインタフェースを使用する最初のサブネット上の VNXe iSCSI サーバインタフェースの IP アドレスを入力します。このアドレスは、Unisphere で［設定］＞［iSCSI サーバ設定］を選択して確認することができます。 9. ［OK］をクリックして、［ターゲットポータルの追加］ダイアログボックスを閉じます。［ターゲットポータル］の［探索］タブに、最初の VNXe iSCSI サーバの IP アドレスが表示されます。 10.［ターゲットポータル］の［探索］タブで［追加］を再びクリックして 2 つ目の VNXe iSCSI サーバインタフェースを追加します。

(29)

VNXeiSCSI サーバに接続するホストの構成 29 11.［ターゲットポータルの追加］ダイアログボックスで、次の手順を実行します。 a. ホストインタフェースを使用する 2 つ目のサブネット上の VNXe iSCSI サーバインタフェースの IP アドレスを入力します。このアドレスは、Unisphere で［設定］＞［iSCSI サーバ設定］を選択して確認することができます。 b.［Advanced（詳細設定）］をクリックします。 12.［詳細設定］ダイアログボックスで、以下を設定します。 • ローカルアダプタに Microsoft iSCSI イニシエータ • ソース IP に、VNXe iSCSI サーバインタフェースを使用する 2 つ目のサブネット上のホストインタフェースの IP アドレス 13. VNXeiSCSIサーバでホストイニシエータに対してオプションのイニシエータCHAP が構成されている場合は、以下の手順を実行します。 a. ［CHAP ログオン情報］を選択します。 b.［ユーザー名］はデフォルト値（イニシエータの IQN）のままにします。 c. ［ターゲットシークレット］に、VNXe iSCSI サーバでホストイニシエータに対して構成されているものと同じシークレットを設定します。 VNXeiSCSIサーバでサポートされている CHAP シークレットは 12文字または 16 文字のみです。

d. VNXe iSCSI サーバで双方向 CHAP が構成されている場合は、［相互認証の実行］を選択します。 14.［OK］をクリックして［詳細設定］ダイアログボックスを閉じます。 15.［ターゲットポータルの追加］ダイアログボックスで、ホストインタフェースを使用する 2 つ目のサブネット上の VNXe iSCSI サーバインタフェースの IP アドレスを入力します。このアドレスは、Unisphere で［設定］＞［iSCSI サーバ設定］を選択して確認することができます。 16.［OK］をクリックして、［ターゲットポータルの追加］ダイアログボックスを閉じます。 17.［探索］タブで、両方の VNXe iSCSI サーバターゲットのアドレスが［ターゲットポータル］リストに表示されていることを確認します。 18.［ターゲット］タブをクリックします。 19.［ターゲット］タブで、VNXe iSCSIサーバターゲットの名前を選択して［ログオン］をクリックします。［ターゲットへのログオン］ダイアログボックスが開きます。 20.［ターゲットへのログオン］ダイアログボックスで、［詳細設定］をクリックします。
