このマニュアルの使い方

1. 目的と対象者

このマニュアルは、本 CPU ボードの機能と操作仕様をユーザに理解していただくためのマニュアルです。 本 CPU ボードを使用するユーザを対象にしています。このマニュアルを使用するには、電気回路、論理回 路、マイクロコンピュータに関する基本的な知識が必要です。 このマニュアルは、大きく分類すると、製品の概要、機能仕様、操作仕様で構成されています。 本 CPU ボードは、注意事項を十分確認の上、使用してください。注意事項は、各章の本文中に記載しています。 改訂記録は旧版の記載内容に対して訂正または追加した主な箇所をまとめたものです。改訂内容すべてを記載したもの ではありません。詳細は、このマニュアルの本文でご確認ください。 R7S72100 CPU ボード RTK772100BC00000BR では次のドキュメントを用意しています。 ドキュメントの種類 記載内容 資料名 資料番号 ユーザーズマニュアル 機能仕様（搭載デバイス、メモリマ ップ、電気的特性等）と操作仕様 （コネクタ、スイッチ類）の説明 R7S72100 CPU ボード RTK772100BC00000BR ユーザーズマニュアル 本ユーザーズマニュアル RZ/A1H グループでは次のドキュメントを用意しています。ドキュメントは最新版を使用してください。最 新版はルネサス エレクトロニクスホームページに掲載されています。 ドキュメントの種類 記載内容 資料名 資料番号 アプリケーションノート 応用例、参考プログラムなど ルネサス エレクトロニクスホームページに掲載さ れています。 RENESAS TECHNICAL UPDATE 製品の仕様、ドキュメント等に関す る速報

2. 略語および略称の説明

略語／略称 英語名 日本語名

ACIA Asynchronous Communication Interface Adapter 調歩同期式通信アダプタ

bps bits per second 転送速度を表す単位、ビット/秒

CRC Cyclic Redundancy Check 巡回冗長検査

DMA Direct Memory Access CPU の命令を介さずに直接データ転送を行う方

式

DMAC Direct Memory Access Controller DMA を行うコントローラ

GSM Global System for Mobile Communications FDD-TDMA の第二世代携帯電話の方式

Hi-Z High Impedance 回路が電気的に接続されていない状態

IEBus Inter Equipment bus ―

I/O Input/Output 入出力

IrDA Infrared Data Association 赤外線通信の業界団体または規格

LSB Least Significant Bit 最下位ビット

MSB Most Significant Bit 最上位ビット

NC Non-Connection 未接続

PLL Phase Locked Loop 位相同期回路

PWM Pulse Width Modulation パルス幅変調

SFR Special Function Registers 周辺機能を制御するためのレジスタ

SIM Subscriber Identity Module ISO/IEC 7816 規定の接触型 IC カード

UART Universal Asynchronous Receiver/Transmitter 調歩同期式シリアルインタフェース

VCO Voltage Controlled Oscillator 電圧制御発振器

目次

1. 概要 ... 1-1 1.1 概要 ... 1-1 1.2 構成 ... 1-2 1.3 外部仕様 ... 1-3 1.4 外観 ... 1-5 1.5 ブロック図 ... 1-6 1.6 部品配置図 ... 1-7 1.7 メモリ配置図 ... 1-11 1.8 絶対最大定格 ... 1-12 1.9 動作条件 ... 1-12 2. 機能仕様 ... 2-1 2.1 機能概略 ... 2-1 2.2 CPU ... 2-2 2.2.1 R7S72100 概要 ... 2-2 2.2.2 R7S72100 端子機能一覧 ... 2-2 2.2.3 RTK772100BC00000BR モジュール使用関係一覧 ... 2-16 2.3 メモリ ... 2-17 2.3.1 R7S72100 内蔵 RAM ... 2-17 2.3.2 NOR フラッシュメモリインタフェース ... 2-17 2.3.3 SDRAM インタフェース ... 2-20 2.3.4 シリアルフラッシュメモリインタフェース ... 2-24 2.3.5 NAND フラッシュメモリインタフェース ... 2-26 2.3.6 EEPROM インタフェース ... 2-27 2.4 USBインタフェース ... 2-28 2.5 シリアルインタフェース ... 2-30 2.6 入出力ポート ... 2-31 2.7 割り込みスイッチ ... 2-32 2.8 クロック構成 ... 2-33 2.9 リセット制御 ... 2-35 2.10 電源構成 ... 2-36 2.11 デバッグインタフェース ... 2-37 2.12 CANインタフェース ... 2-38 2.13 映像入力インタフェース ... 2-39

2.14 オーディオインタフェース... 2-40 2.15 SDカードインタフェース（4ビット） ... 2-41 2.16 MMCカードインタフェース（8ビット） ... 2-42 2.17 LANインタフェース ... 2-43 2.18 LVDSインタフェース ... 2-44 2.19 TOSLINKインタフェース ... 2-45 3. 操作仕様 ... 3-1 3.1 コネクタ概要 ... 3-1 3.1.1 映像入力用 RCA コネクタ（J1） ... 3-3 3.1.2 マイクインピンジャック（J4） ... 3-4 3.1.3 ラインアウトピンジャック（J6） ... 3-5 3.1.4 USB コネクタ（J5、J8） ... 3-6 3.1.5 LAN コネクタ（J10） ... 3-8 3.1.6 SD カードスロット（J11） ... 3-9 3.1.7 MMC カードスロット（J15） ... 3-10 3.1.8 CAN コネクタ（J12、J13） ... 3-11 3.1.9 LVDS コネクタ（J14、J16） ... 3-12 3.1.10 TOSLINK コネクタ（U26）... 3-14 3.1.11 シリアルポートコネクタ（J17、J19） ... 3-15 3.1.12 UDI コネクタ（J21、J22） ... 3-16 3.1.13 電源コネクタ（J23、J25） ... 3-18 3.1.14 外部電源供給コネクタ（J24、J26～J28） ... 3-19 3.1.15 拡張コネクタ（CN1～CN9） ... 3-21 3.2 操作部品配置 ... 3-30 3.2.1 ジャンパ（JP1～JP15、JP18、JP19、JP21） ... 3-31 3.2.2 スイッチ、LED 機能 ... 3-34 3.3 外形寸法 ... 3-37 付録 RTK772100BC00000BR 接続図 ... 1

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 1. 概要

1.

概要

1.1

概要

RTK772100BC00000BR は、ルネサスエレクトロニクス製マイクロプロセッサ R7S72100 の機能・性能評価 および、アプリケーションソフトウェアの開発・評価を行うための CPU ボードです。 以下に R7S72100 CPU ボードの特徴を示します。 ● 下記の外部メモリを標準搭載しています。  NOR フラッシュメモリ：64M バイト×2 個（16 ビットバス接続）  SDRAM：64M バイト×2 個（16 ビットバス接続）  シリアルフラッシュメモリ：64M バイト×3 個  EEPROM：16K バイト×1 個 ● ブートメモリとして NOR フラッシュメモリ、シリアルフラッシュメモリ、SD コントローラ内蔵 NAND フラッシュメモリ、および MMC コントローラ内蔵 NAND フラッシュメモリのいずれかを選択 することが可能です。 ● R7S72100 周辺機能インタフェースとして、シリアルポート（RS-232C または USB Mini-B）コネク タ、USB コネクタ、CAN コネクタ、SD カードスロット、MMC カードスロット、映像入力用 RCA コ ネクタを標準搭載しています。 ● オーディオ CODEC を標準搭載しており、オーディオシステムの先行開発が可能です。 ● USB コネクタは、シリーズ A レセプタクルを標準搭載しています。また、USB ホスト／ファンクショ ンモジュールの評価用に Mini-B レセプタクルを実装可能な基板パターンになっています。 ● LAN コネクタを標準搭載しており、Ethernet を使用したソフトウェアの開発や評価が可能です。 ● R7S72100 のデータバス、アドレスバス、内蔵周辺機能の端子はすべて拡張コネクタへ接続しており、 計測機器を用いた周辺デバイスとのタイミング評価や、開発用途に合わせた拡張ボードの開発が可能 です。

● R7S72100 ユーザデバッグインタフェースとの接続用に、ARM JTAG 20 および CoreSight 20 コネクタ を実装しています。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 1. 概要

1.2

構成

図 1.1 に RTK772100BC00000BR を用いたシステム構成例を示します。 図 1.1 RTK772100BC00000BR を用いたシステム構成例 DC12V出力 安定化電源 （3A以上）

R7S72100 CPUボード

RTK772100BC00000BR

USB

＊：

別途お客様でご用意いただく必要があります。

Debugger ホストコンピュータ＊ SDカード R7S72100 MMCカード マイク ヘッドホン TOSLINK RCA シリアルポート CAN LVDS LAN ＊ DC12V出力 ACアダプタ （付属品） USBシリアル JTAG ICE＊ または

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 1. 概要

1.3

外部仕様

表 1.1 および表 1.2 に RTK772100BC00000BR の外部仕様一覧を示します。 表 1.1 RTK772100BC00000BR 外部仕様一覧（1） 項目 内容 CPU R7S72100  入力（XIN）クロック：13.33MHz  CPU クロック（Iφ）：最大 400MHz  画像処理クロック（Gφ）：最大 266.67MHz  内部バスクロック（Bφ）：最大 133.33MHz  外部バスクロック（CKIO）：最大 66.67MHz  周辺クロック 1（P1φ）：最大 66.67MHz  周辺クロック 0（P0φ）：最大 33.33MHz  内蔵メモリ 大容量内蔵 RAM：10M バイト External メモリ：128K バイト 命令キャッシュ：32K バイト オペランドキャッシュ：32K バイト  電源電圧：内部：1.18V、I/O：3.3V 324 ピン BGA 0.8mm ピッチ（パッケージコード：PRBG0324GA-A） メモリ  NOR フラッシュメモリ：64M バイト×2 個 ・Spansion 製 S29GL512S10T  SDRAM：64M バイト×2 個 ・ISSI 製 IS42S16320B-75  シリアルフラッシュメモリ：64M バイト×3 個 ・Spansion 製 S25FL512SDPM  NAND フラッシュメモリ：512M バイト×1 個を実装可能な基板パターン ・Spansion 製 S34ML04G100TFI  EEPROM：16K バイト×1 個 ・Renesas 製 R1EX24128ASAS0A コネクタ  USB シリーズ A レセプタクル：2（Mini-B レセプタクルに変更可能）  LAN コネクタ（RJ-45）  SD カードスロット（4 ビット）  MMC カードスロット（8 ビット）  オーディオ入出力用ミニジャック（φ3.5）：2  映像入力用 RCA コネクタ（4 入力）  CAN ポートコネクタ（3 ピン、ピンヘッダ）：2  TOSLINK コネクタ（SPDIF 接続用）

 シリアルポートコネクタ（D-Sub 9 ピンと USB Mini-B を切り替え可能）

 ユーザデバッグインタフェースコネクタ（ARM JTAG 20、CoreSight 20）：各 1

 拡張コネクタ：34 ピン×1、30 ピン×4、20 ピン×4（一部未実装あり）

 DC 電源ジャック

LED  電源 LED：1

 ユーザ LED：2

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 1. 概要 表 1.2 RTK772100BC00000BR 外部仕様一覧（2） 項目 内容 スイッチ  リセットスイッチ：1  ユーザスイッチ：3（NMI、IRQ6※_、TEST）  トグルスイッチ：1（IRQ6※_{） ※並列接続です}  システム設定用ディップスイッチ：6 極×1  I/F 設定用ディップスイッチ：4 極×1  Ethernet PHY 設定用ディップスイッチ：8 極×1 基板仕様  寸法：175mm×155mm  実装形態：6 層 両面実装  基板構成：1 枚

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 1. 概要

1.4

外観

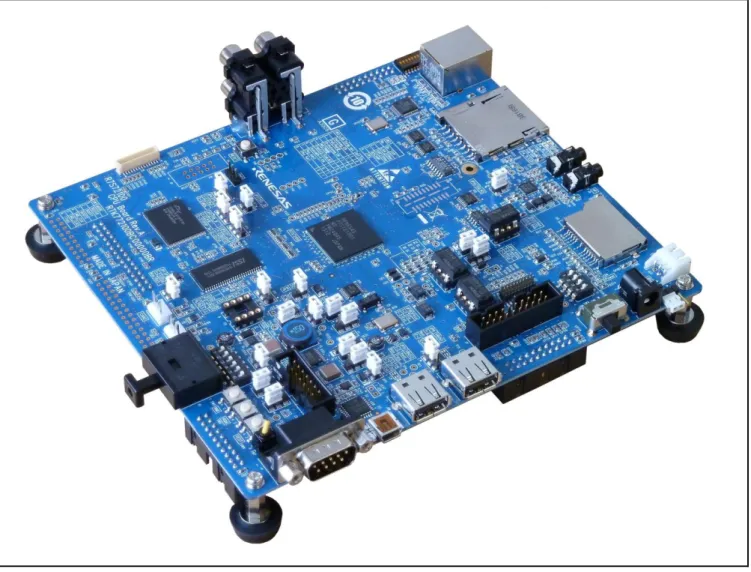

図 1.2 に RTK772100BC00000BR の外観を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 1. 概要

1.5

ブロック図

図 1.3 に RTK772100BC00000BR のブロック図を示します。 図 1.3 RTK772100BC00000BR ブロック図 SSIF0 R7S72100 （324BGA） SPIBSC BSC ETHER SDHI MMC 16bit CS2 SDRAM （64MB） CS3 SDRAM （64MB） CS1 NOR （64MB） CS0 NOR （64MB） RS-CAN Serial Flash (64MB) 4 SPIBSC Serial Flash (64MB×2) 8 FLCTL 8 NAND （512MB） RIIC EEPROM （16KB） DVDEC SD Card Slot MMC Card Slot 8 4 PHY uPD60610 MII:8 RJ-45 CAN Transceiver Pin Header （3pin） UDI USB USB×2 75Ω External Connector ICE RESET NMI IRQ6 INTC SSIF _（WM8978）AudioCodec MIC HP SCIF RS-232C Transceiver Dsub-9 Tx, Rx LVDS Output LVDS 90Ω 100Ω ch2 RL78/G1C-S ch1 ch0 100Ω 4

※Memory capacity uint : Byte

USB Mini-B SCIF2 RSPDIF TOSLINK （TODX） 50Ω RCA×2 （VIN2） RCA×4 ブート可能 未実装 専用コネクタ 拡張コネクタ

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 1. 概要

1.6

部品配置図

図 1.4 および図 1.5 に RTK772100BC00000BR の主な部品配置を示します。 図 1.4 RTK772100BC00000BR 部品配置図（C 面上面図） U1 R7S72100 U 4 S D R A M J 1 2 , J 1 3 C A N コ ネ ク タ J5, J7：USBコネクタ S W 1 シ ス テ ム 設 定 用 デ ィ ッ プ ス イ ッ チ J8, J9：USBコネクタ J19：シリアルポートコネクタ （USB Mini-B） J17：シリアルポートコネクタ （D-Sub9） U 2 6 ：T O S L IN K コ ネ ク タ S W 5 ：N M Iス イ ッ チ S W 6 ：I R Q 6 ス イ ッ チ S W 8 ：テ ス ト ス イ ッ チ S W 7 ：ト グ ル ス イ ッ チ U28 USBシリアル変換IC X 9 ：L C D 用 発 振 器 （未 実 装 ） J21, J22 UDIコネクタ J25 12V ACアダプタジャック J23 12V 電源コネクタ SW4 電源スイッチ J 1 5 ：M M C カ ー ド ス ロ ッ ト J 1 1 ：S D カ ー ド ス ロ ッ ト J 1 0 ：L A N コ ネ ク タ J 4 ：マ イ ク イ ン ピ ン ジ ャ ッ ク J 6 ：ラ イ ン ア ウ ト ピ ン ジ ャ ッ ク U 1 9 ： オ ー デ ィ オ C O D E C X 8 ：オ ー デ ィ オ 用 発 振 器 （2 2 .5 7 9 2 M H z ） S W 2 I/ F 設 定 用 デ ィ ッ プ ス イ ッ チ U 2 0 ：E th e rn e t P H Y X1：EXTAL用発振器（13.33MHz） X7：ビデオ用発振子（27MHz） X4：RTC用発振器（4MHz） X2：RTC用発振子（32.768kHz） X5：USB用発振器（48MHz） X 1 0 ：P H Y 用 発 振 器 （2 5 M H z ） S W 3 P H Y 設 定 用 デ ィ ッ プ ス イ ッ チ J 1 _映像 入 力 用 R C A コ ネ ク タ J 1 6 L V D S バ ッ ク ラ イ ト コ ネ ク タ S W 9 リ セ ッ ト ス イ ッ チ U 2 N O R フ ラ ッ シ ュ メ モ リ

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 1. 概要 図 1.5 RTK772100BC00000BR 部品配置図（S 面上面図） U9 NANDフラッシュメモリ（未実装） CN8 拡張コネクタ CN9 拡張コネクタ U 5 S D R A M U3 NORフラッシュメモリ J14 LVDSコネクタ U6 シリアルフラッシュメモリ U7 シリアルフラッシュメモリ U8 シリアルフラッシュメモリ CN2 拡張コネクタ CN1 拡張コネクタ CN7 拡張コネクタ CN6 拡張コネクタ CN3 拡張コネクタ CN4 拡張コネクタ CN5 拡張コネクタ

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 1. 概要

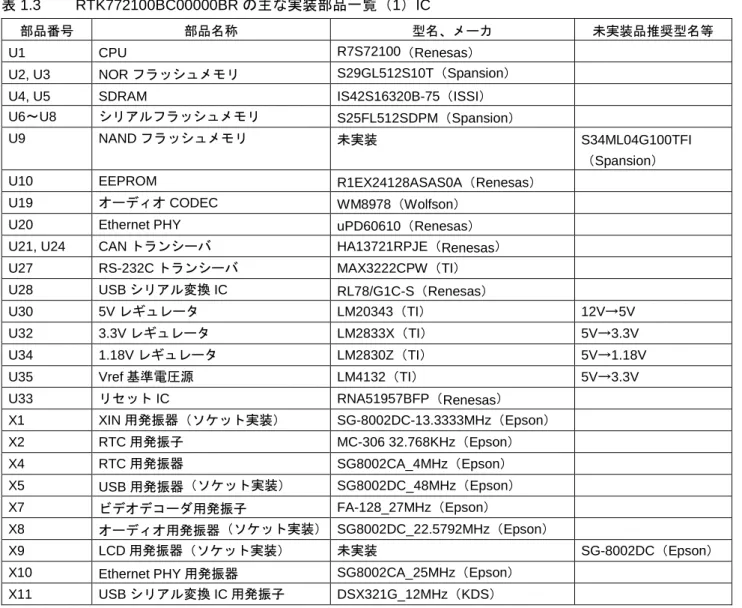

表 1.3 および表 1.4 に RTK772100BC00000BR の主な実装部品一覧を示します。

表 1.3 RTK772100BC00000BR の主な実装部品一覧（1）IC

部品番号 部品名称 型名、メーカ 未実装品推奨型名等

U1 CPU R7S72100（Renesas）

U2, U3 NOR フラッシュメモリ S29GL512S10T（Spansion）

U4, U5 SDRAM IS42S16320B-75（ISSI）

U6～U8 シリアルフラッシュメモリ S25FL512SDPM（Spansion）

U9 NAND フラッシュメモリ 未実装 S34ML04G100TFI

（Spansion）

U10 EEPROM R1EX24128ASAS0A（Renesas）

U19 オーディオ CODEC WM8978（Wolfson）

U20 Ethernet PHY uPD60610（Renesas）

U21, U24 CAN トランシーバ HA13721RPJE（Renesas）

U27 RS-232C トランシーバ MAX3222CPW（TI）

U28 USB シリアル変換 IC RL78/G1C-S（Renesas）

U30 5V レギュレータ LM20343（TI） 12V→5V

U32 3.3V レギュレータ LM2833X（TI） 5V→3.3V

U34 1.18V レギュレータ LM2830Z（TI） 5V→1.18V

U35 Vref 基準電圧源 LM4132（TI） 5V→3.3V

U33 リセット IC RNA51957BFP（Renesas） X1 XIN 用発振器（ソケット実装） SG-8002DC-13.3333MHz（Epson） X2 RTC 用発振子 MC-306 32.768KHz（Epson） X4 RTC 用発振器 SG8002CA_4MHz（Epson） X5 USB 用発振器（ソケット実装） SG8002DC_48MHz（Epson） X7 ビデオデコーダ用発振子 FA-128_27MHz（Epson） X8 オーディオ用発振器（ソケット実装） SG8002DC_22.5792MHz（Epson） X9 LCD 用発振器（ソケット実装） 未実装 SG-8002DC（Epson）

X10 Ethernet PHY 用発振器 SG8002CA_25MHz（Epson）

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 1. 概要 表 1.4 RTK772100BC00000BR の主な実装部品一覧（2）コネクタ 部品番号 部品名称 型名、メーカ 未実装品推奨型名等 CN1, CN4, CN5, CN8 拡張コネクタ（20 ピン） HIF3FC-20PA-2.54DSA（HRS） CN1 は未実装 CN2, CN3 拡張コネクタ（30 ピン） HIF3FC-30PA-2.54DSA（HRS） CN3 は未実装 CN6, CN9 拡張コネクタ（30 ピン） 表面実装タイプ HTSS-115-01-L-DV（Samtec） CN7 拡張コネクタ（34 ピン） 表面実装タイプ HTSS-117-01-L-DV（Samtec） J1 映像入力用 RCA コネクタ T5857（EMUDEN） J4 マイクインピンジャック HSJ1456-010320（Hoshiden） J6 ラインアウトピンジャック HSJ1456-010320（Hoshiden） J5, J8 USB シリーズ A レセプタクル UBA-4R-D14T-4D（JST）

J7, J9 USB Mini-B レセプタクル 未実装 54819-0572（MOLEX）

J10 LAN コネクタ（RJ-45） TLA-6T718（TDK） J11 SD カードスロット DM1AA-SF-PEJ（HRS） 4 ビット J15 MMC カードスロット 7SDMM-X0-2211-B（KINGCONN） 8 ビット J12, J13 CAN コネクタ B3P-SHF-1AA（JST） J14 LVDS コネクタ DF14A-20P-1.25H（HRS） J17 シリアルポートコネクタ XM2C-0942-132L（OMRON） Dsub-9 ピン

J19 シリアルポートコネクタ 54819-0572（MOLEX） USB Mini-B

J21 ETM コネクタ（20 ピン） FTSH-110-01（Samtec） CoreSight 20 仕様

J22 JTAG コネクタ（20 ピン） HIF3FC-20PA-2.54DSA（HRS） ARM JTAG 20 仕様

J25 DC 電源ジャック LGP6531-0700F（SMK）

J24, J26～J28

外部電源供給コネクタ 未実装 A2-2PA-2.54DSA（HRS）

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 1. 概要

1.7

メモリ配置図

図 1.6 に RTK772100BC00000BR での R7S72100 のメモリ配置を示します。 論理アドレス R7S72100論理空間 RTK772100BC00000BR メモリマッピング H'0000 0000 CS0空間：64MB NORフラッシュメモリ（64MB） 16ビットバス H'0400 0000 CS1空間：64MB NORフラッシュメモリ（64MB） 16ビットバス H'0800 0000 CS2空間：64MB SDRAM（64MB） 16ビットバス H'0C00 0000 CS3空間：64MB SDRAM（64MB） 16ビットバス H'1000 0000 CS4空間：64MB ユーザ領域 H'1400 0000 CS5空間：64MB ユーザ領域 H'1800 0000 SPIマルチI/Oバス空間1：64MB シリアルフラッシュメモリ（64MB） H'1C00 0000 SPIマルチI/Oバス空間2：64MB シリアルフラッシュメモリ（64MB） H'2000 0000 その他：512MB 大容量内蔵RAM（10MB） H'20A0 0000 予約領域 （使用禁止） H'4000 0000 CS0～CS5空間、 SPIマルチI/Oバス空間 （ミラー空間） CS0～CS5空間、 SPIマルチI/Oバス空間 （ミラー空間） H'6000 0000 その他：2560MB （ミラー空間） 大容量内蔵RAM（10MB） （ミラー空間） H'60A0 0000 H'FFFF FFFF 内蔵周辺モジュール、予約領域 図 1.6 R7S72100 メモリ配置

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 1. 概要

1.8

絶対最大定格

表 1.5 に RTK772100BC00000BR の絶対最大定格を示します。 表 1.5 RTK772100BC00000BR の絶対最大定格 記号 項目 定格値 備考 12Vcc 12V 系電源電圧 －0.3V～15V Vss 基準 5Vcc *1 _{5V 系電源電圧 －0.3V～6.25V Vss 基準} VBUS *2 _{VBUS 電圧 －0.3V～5.5V Vss 基準} 3Vcc *3 _{3.3V 系電源電圧 －0.3V～4.6V Vss 基準} AVcc *4 _{アナログ 3.3V 系電源電圧 －0.3V～4.6V AVss 基準} 1.18Vcc *5 _{1.18V 系電源電圧 －0.3V～1.7V Vss 基準} Topr 動作周囲温度 *6 0℃～50℃ 結露なきこと、腐蝕性ガス環境は不可 Tstg 保存周囲温度 *6 －10℃～60℃ 結露なきこと、腐蝕性ガス環境は不可 【注】 *1 外部電源供給コネクタから直接 5V 系電源を供給する場合の規格です。 *2 外部電源供給コネクタから直接 VBUS 電源を供給する場合の規格です。 *3 外部電源供給コネクタから直接 3.3V 系電源を供給する場合の規格です。 *4 外部電源供給コネクタから直接アナログ 3.3V 系電源を供給する場合の規格です。 *5 外部電源供給コネクタから直接 1.18V 系電源を供給する場合の規格です。 *6 周囲温度とはボードに限りなく近い部分の空気の温度のことを言います。

1.9

動作条件

表 1.6 に RTK772100BC00000BR の動作条件を示します。 表 1.6 RTK772100BC00000BR の動作条件 記号 項目 定格値 備考 12Vcc 12V 系電源電圧 10.8V～13.2V Vss 基準 5Vcc *1 _{5V 系電源電圧 4.5V～5.5V Vss 基準} 3Vcc *2 _{3.3V 系電源電圧 3.0V～3.6V Vss 基準} AVcc *3 _{アナログ 3.3V 系電源電圧 3.0V～3.6V Vss 基準} 1.18Vcc *4 _{1.18V 系電源電圧 1.10V～1.26V Vss 基準} － 最大消費電流 3A 以下 12V 系、5V 系、3.3V 系、1.18V 系電源の合計値 Topr 動作周囲温度 *5 0℃～40℃ 結露なきこと、腐蝕性ガス環境は不可 【注】 *1 外部電源供給コネクタから直接 5V 系電源を供給する場合の規格です。 *2 外部電源供給コネクタから直接 3.3V 系電源を供給する場合の規格です。 *3 外部電源供給コネクタから直接アナログ 3.3V 系電源を供給する場合の規格です。 *4 外部電源供給コネクタから直接 1.18V 系電源を供給する場合の規格です。 *5 周囲温度とはボードに限りなく近い部分の空気の温度のことを言います。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様

2.

機能仕様

2.1

機能概略

表 2.1.1 に、RTK772100BC00000BR の機能モジュール一覧を示します。 表 2.1.1 RTK772100BC00000BR 機能モジュール一覧 見出し 機能 内容 2.2 CPU

•

R7S72100 ‐入力（XIN）クロック：13.33MHz ‐バスクロック：最大66.67MHz ‐CPUクロック：最大400MHz 2.3 メモリ

•

内蔵メモリ ‐大容量内蔵RAM：10Mバイト ‐Externalメモリ：128Kバイト  NORフラッシュメモリ：64Mバイト×2個 ‐Spansion製S29GL512S10T  SDRAM：64Mバイト×2個 ‐ISSI製IS42S16320B-75  シリアルフラッシュメモリ：64Mバイト×3個 ‐Spansion製S25FL512SDPM  NANDフラッシュメモリ：512Mバイト×1個を実装可能な基板パターン ‐Spansion製S34ML04G100TFI  EEPROM：16Kバイト×1個 ‐Renesas製R1EX24128ASAS0A 2.4 USBインタフェース R7S72100 USB2.0ホスト/ファンクションモジュールとUSBコネクタの接続 2.5 シリアルインタフェース R7S72100 FIFO内蔵シリアルコミュニケーションインタフェース（SCIF）と ①Dsub-9コネクタの接続、②USB Mini-Bコネクタの接続 2.6 入出力ポート R7S72100入出力ポートとLED、ディップスイッチの接続 2.7 割り込みスイッチ R7S72100 NMI端子、IRQ6端子、TEST端子とプッシュスイッチの接続 2.8 クロック構成 システムクロック構成 2.9 リセット制御 RTK772100BC00000BRに実装されているデバイスのリセット制御 2.10 電源構成 RTK772100BC00000BRのシステム電源構成 2.11 デバッグインタフェース R7S72100ユーザデバッグインタフェースと各種コネクタの接続 2.12 CANインタフェース R7S72100コントローラエリアネットワーク（RS-CAN）とCANトランシーバの接続 2.13 映像入力インタフェース R7S72100デジタルビデオデコーダとRCAコネクタの接続 2.14 オーディオインタフェース R7S72100とオーディオCODEC（WM8978）の接続 2.15 SDカードインタフェース （4ビット） R7S72100 SDホストインタフェース（SDHI）チャネル0およびMMCホストインタ フェース（MMCHIF）とSDカードスロットの接続 2.16 MMCカードインタフェース （8ビット） R7S72100 SDホストインタフェース（SDHI）チャネル1およびMMCホストインタ フェース（MMCHIF）とMMCカードスロットの接続

2.17 LANインタフェース R7S72100イーサネットコントローラ（ETHER）とEthernet PHYの接続

2.18 LVDSインタフェース R7S72100とLVDS I/Fコネクタの接続

2.19 TOSLINKインタフェース R7S72100とTOSLINKコネクタの接続

― 操作仕様 コネクタ、スイッチ、LED

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様

2.2

CPU

2.2.1

R7S72100 概要

RTK772100BC00000BR は、CPU クロック最大 400MHz で動作する 32 ビット RISC マイクロコンピュータ R7S72100 を実装しています。

2.2.2

R7S72100 端子機能一覧

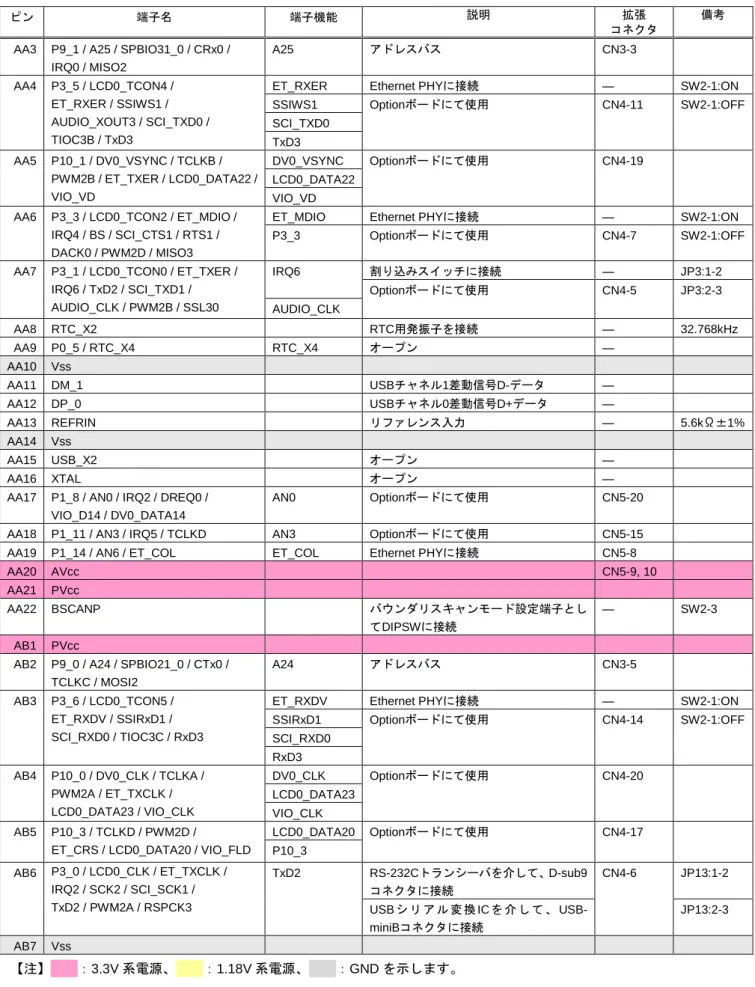

表 2.2.1～表 2.2.11 に、RTK772100BC00000BR で使用する R7S72100 端子機能一覧を示します。 表 2.2.1 R7S72100 端子機能選択一覧（1） ピン 端子名 端子機能 説明 拡張 コネクタ 備考 A1 Vss A2 P6_4 / D4 / LCD1_DATA12 / CRx2 / IRQ3 / RTS5 / RSPCK1 / DV0_DATA20 D4 データバス CN1-15 A3 P0_3 / MD_CLKS MD_CLKS クロック選択入力としてDIPSWに接続 ― SW1-5 A4 P11_0 / DV0_DATA12 / TIOC4A / SCK6 / LCD0_DATA7 / VIO_D12 DV0_DATA12 Optionボードにて使用 CN9-28 LCD0_DATA7 VIO_D12 A5 P9_6 / LCD1_DATA22 / SPBIO20_0 / SSIWS2 / RTS1 / CS5 SPBIO20_0 シリアルフラッシュメモリ1に接続 CN9-24 LCD1_DATA22 Optionボードにて使用 A6 P9_3 / LCD1_DATA19 / SPBSSL_0 / TxD1 SPBSSL_0 シリアルフラッシュメモリ1および2に接続 CN9-19 JP7:Short LCD1_DATA19 Optionボードにて使用 JP7:Open A7 P5_9 / WE2/DQMUL / ET_MDC /

DV0_VSYNC / IRQ2 / CRx1 / IERxD / LCD1_DATA16

ET_MDC Ethernet PHYに接続 CN9-16 JP4:2-3 CRx1 CANトランシーバに接続 JP4:1-2 P5_9 Optionボードにて使用 JP4:Open IERxD LCD1_DATA16 A8 Vss A9 P5_6 / TXOUT0P / LCD1_DATA6 / LCD0_DATA22 / DV1_DATA6 / TxD6 / IRQ6 / SPDIF_IN / DV0_DATA14 TXOUT0P LVDS対応LCDパネルに接続 ― LCD1_DATA6 Optionボードにて使用 CN9-8 DV1_DATA6 A10 P5_2 / TXOUT2P / LCD1_DATA2 / LCD0_DATA18 / DV1_DATA2 / SCK3 / TIOC1B / MOSI3 TXOUT2P LVDS対応LCDパネルに接続 ― LCD1_DATA2 Optionボードにて使用 CN9-4 DV1_DATA2 A11 P5_0 / TXCLKOUTP / LCD1_DATA0 / LCD0_DATA16 / DV1_DATA0 / TxD4 / TIOC0A / RSPCK3 TXCLKOUTP LVDS対応LCDパネルに接続 ― LCD1_DATA0 Optionボードにて使用 CN9-2 DV1_DATA0 A12 Vss A13 VIN2B 複合映像信号（CVBS）のチャネル1入力端子2 ― A14 VDAVss A15 VIN2A 複合映像信号（CVBS）のチャネル0入力端子2 ― A16 P0_2 / MD_CLK MD_CLK クロックモード入力としてDIPSWに接続 ― SW1-4 【注】 ：3.3V 系電源、 ：1.18V 系電源、 ：GND を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様 表 2.2.2 R7S72100 端子機能選択一覧（2） ピン 端子名 端子機能 説明 拡張 コネクタ 備考 A17 P1_6 / SCL3 / DV1_VSYNC /

IERxD / IRQ6 / VIO_D12 / DV0_DATA12

SCL3 Optionボードにて使用 CN8-20 DV1_VSYNC

A18 P1_3 / SDA1 / DV0_DATA19 / ET_COL / IRQ3 / ADTRG

SDA1 TH7に接続 CN8-15 A19 P1_0 / SCL0 / DV0_DATA16 /

TCLKA / IRQ0 / VIO_VD / DV0_VSYNC SCL0 Optionボードにて使用 CN8-14 A20 P2_13 / D29 / SSL00 / DV0_DATA13 / SPBIO11_0 / CTx3 / SCK0 / LCD1_DATA13 / IRQ7 SPBIO11_0 シリアルフラッシュメモリ2に接続 CN8-7 LCD1_DATA13 Optionボードにて使用 A21 P2_12 / D28 / RSPCK0 / DV0_DATA12 / SPBIO01_0 / CRx3 / IRQ6 / LCD1_DATA12 / TIOC1B SPBIO01_0 シリアルフラッシュメモリ2に接続 CN8-8 LCD1_DATA12 Optionボードにて使用 A22 Vss B1 Vcc B2 Vss B3 P6_0 / D0 / LCD1_DATA8 / LRXD0 / DV0_CLK / TIOC1A / IRQ5 / RxD3 / DV0_DATA16 D0 データバス CN1-20 B4 P11_2 / DV0_DATA14 / TIOC4C / RxD6 / LCD0_DATA5 / VIO_D14 DV0_DATA14 Optionボードにて使用 CN9-30 LCD0_DATA5 VIO_D14 B5 P9_7 / LCD1_DATA23 / SPBIO30_0 / SSIDATA2 / TIOC1A SPBIO30_0 シリアルフラッシュメモリ1に接続 CN9-23 LCD1_DATA23 Optionボードにて使用 B6 P9_4 / LCD1_DATA20 / SPBIO00_0 / RxD1 SPBIO00_0 シリアルフラッシュメモリ1に接続 CN9-22 LCD1_DATA20 Optionボードにて使用 B7 P5_10 / WE3/DQMUU/AH / DV0_HSYNC / CTx1 / IETxD / LCD1_DATA17 P5_10 TH3に接続 CN9-15 CTx1 CANトランシーバに接続 IETxD Optionボードにて使用 LCD1_DATA17 B8 P5_8 / LCD0_EXTCLK / IRQ0 / DV1_CLK / DV0_CLK / CS2 CS2 SDRAM1のCS端子に接続 CN9-11 LCD0_EXTCLK Optionボードにて使用 B9 P5_7 / TXOUT0M / LCD1_DATA7 / LCD0_DATA23 / DV1_DATA7 / RxD6 / TIOC0D / SPDIF_OUT / DV0_DATA15 TXOUT0M LVDS対応LCDパネルに接続 ― LCD1_DATA7 Optionボードにて使用 CN9-7 DV1_DATA7 B10 P5_3 / TXOUT2M / LCD1_DATA3 / LCD0_DATA19 / DV1_DATA3 / TxD3 / TIOC3C / MISO3 TXOUT2M LVDS対応LCDパネルに接続 ― LCD1_DATA3 Optionボードにて使用 CN9-3 DV1_DATA3 B11 P5_1 / TXCLKOUTM / LCD1_DATA1 / LCD0_DATA17 / DV1_DATA1 / RxD4 / TIOC0B / SSL30 TXCLKOUTM LVDS対応LCDパネルに接続 ― LCD1_DATA1 Optionボードにて使用 CN9-1 DV1_DATA1 B12 Vss B13 VIN1B 複合映像信号（CVBS）のチャネル1入力端子1 ― 【注】 ：3.3V 系電源、 ：1.18V 系電源、 ：GND を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様 表 2.2.3 R7S72100 端子機能選択一覧（3） ピン 端子名 端子機能 説明 拡張 コネクタ 備考 B14 VDAVcc B15 VIN1A 複合映像信号（CVBS）のチャネル0入力端子1 ― B16 P1_7 / SDA3 / DV1_HSYNC / LRXD0 / IRQ7 / VIO_D13 / DV0_DATA13 SDA3 Optionボードにて使用 CN8-19 DV1_HSYNC B17 P1_4 / SCL2 / DV0_CLK / CRx1 / IRQ4 / CAN_CLK SCL2 EEPROMに接続 CN8-18 Optionボードにて使用 B18 P1_2 / SCL1 / DV0_DATA18 / FRB / IRQ2 / LCD1_EXTCLK SCL1 TH6に接続 CN8-16 FRB NANDフラッシュメモリに接続 B19 P2_15 / D31 / MISO0 / DV0_DATA15 / SPBIO31_0 / CAN_CLK / RxD0 / LCD1_DATA15 / IRQ1 SPBIO31_0 シリアルフラッシュメモリ2に接続 CN8-9 LCD1_DATA15 Optionボードにて使用 B20 PVcc B21 Vss B22 P2_10 / D26 / ET_RXD2 / DV0_DATA10 / SSIRxD0 / LTXD0 / LCD1_DATA10 / VIO_D10/MOSI4

ET_RXD2 Ethernet PHYに接続 ― SW2-1:ON LTXD0 Optionボードにて使用 CN7-34 SW2-1:OFF LCD1_DATA10 C1 P6_5 / D5 / LCD1_DATA13 / CTx2 / SCK5 / SSL10 / DV0_DATA21 D5 データバス CN1-14 C2 Vcc C3 Vss C4 P6_2 / D2 / LCD1_DATA10 / LRXD1 / IRQ7 / TCLKA / TIOC2A / RxD2 / DV0_DATA18 D2 データバス CN1-18 C5 P11_3 / DV0_DATA15 / TIOC4D / LCD0_DATA4 / VIO_D15 DV0_DATA15 Optionボードにて使用 CN9-29 LCD0_DATA4 VIO_D15 C6 P11_1 / DV0_DATA13 / TIOC4B / TxD6 / LCD0_DATA6 / VIO_D13 DV0_DATA13 Optionボードにて使用 CN9-27 LCD0_DATA6 VIO_D13 C7 P9_5 / LCD1_DATA21 / SPBIO10_0 / SSISCK2 / CTS1 / CS4 SPBIO10_0 シリアルフラッシュメモリ1に接続 CN9-21 LCD1_DATA21 Optionボードにて使用 C8 P9_2 / LCD1_DATA18 / SPBCLK_0 / LTXD0 / SCK1 / A0 SPBCLK_0 シリアルフラッシュメモリ1および2に接続 CN9-20 LCD1_DATA18 Optionボードにて使用 C9 Vss C10 P5_5 / TXOUT1M / LCD1_DATA5 / LCD0_DATA21 / DV1_DATA5 / AUDIO_XOUT / TIOC0C / FCE / DV0_DATA13

TXOUT1M LVDS対応LCDパネルに接続 ― FCE NANDフラッシュメモリに接続 CN9-5 R110:実装 LCD1_DATA5 Optionボードにて使用 DV1_DATA5 C11 P5_4 / TXOUT1P / LCD1_DATA4 / LCD0_DATA20 / DV1_DATA4 / RxD3 / TIOC3D / DV0_DATA12 TXOUT1P LVDS対応LCDパネルに接続 ― LCD1_DATA4 Optionボードにて使用 CN9-6 DV1_DATA4 C12 LVDSAPVcc C13 VRM 映像信号入力用A/D変換器用BOTTOM基準電圧 端子 ― 【注】 ：3.3V 系電源、 ：1.18V 系電源、 ：GND を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様 表 2.2.4 R7S72100 端子機能選択一覧（4） ピン 端子名 端子機能 説明 拡張 コネクタ 備考 C14 REXT 映像信号入力用A/D変換器用リファレンス 電圧端子 ― 22kΩ±1% C15 Vss C16 P1_5 / SDA2 / DV1_CLK / CRx4 / IRQ5 / VIO_CLK / LCD1_EXTCLK SDA2 EEPROMに接続 CN8-17 Optionボードにて使用 DV1_CLK C17 P1_1 / SDA0 / DV0_DATA17 / TCLKC / IRQ1 / VIO_HD / DV0_HSYNC SDA0 Optionボードにて使用 CN8-13 C18 P2_14 / D30 / MOSI0 / DV0_DATA14 / SPBIO21_0 / CRx4 / TxD0 / LCD1_DATA14 / IRQ0 SPBIO21_0 シリアルフラッシュメモリ2に接続 CN8-10 LCD1_DATA14 Optionボードにて使用 C19 PVcc C20 Vss C21 P2_9 / D25 / ET_RXD1 / DV0_DATA9 / SSIWS0 / LRXD0 / LCD1_DATA9 / VIO_D9 / SSL40

ET_RXD1 Ethernet PHYに接続 ― SW2-1:ON LRXD0 Optionボードにて使用 CN7-31 SW2-1:OFF LCD1_DATA9 C22 P2_7 / D23 / ET_TXD3 / DV0_DATA7 / SSITxD5 / IETxD/RTS1 / VIO_D7 / LCD0_DATA23

ET_TXD3 Ethernet PHYに接続 ― SW2-1:ON SSITxD5 Optionボードにて使用 CN7-29 SW2-1:OFF

D1 P6_7 / D7 / LCD1_DATA15 / LCD0_TCON6 / RxD5 / MISO1 / DV0_DATA23 D7 データバス CN1-12 D2 P6_6 / D6 / LCD1_DATA14 / LCD0_TCON5 / TxD5 / MOSI1 / DV0_DATA22 D6 データバス CN1-13 D3 Vcc D4 Vss D5 P6_3 / D3 / LCD1_DATA11 / LTXD1 / IRQ2 / CTS5 / TIOC2B / TxD2 / DV0_DATA19 D3 データバス CN1-17 D6 P6_1 / D1 / LCD1_DATA9 / LTXD0 / IRQ4 / TIOC1B / SSIDATA4 / TxD3 / DV0_DATA17 D1 データバス CN1-19 D7 PVcc D8 PVcc D9 LVDSPLLVcc D10 Vss D11 LVDSREFRIN ― 5.6kΩ±1% D12 LVDSAPVcc D13 Vcc D14 VRP 映像信号入力用A/D変換器用TOP基準電 圧端子 ― D15 Vss D16 PVcc D17 PVcc D18 PVcc D19 Vss 【注】 ：3.3V 系電源、 ：1.18V 系電源、 ：GND を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様 表 2.2.5 R7S72100 端子機能選択一覧（5） ピン 端子名 端子機能 説明 拡張 コネクタ 備考 D20 P2_8 / D24 / ET_RXD0 / DV0_DATA8 /SSISCK0 / LCD0_TCON6 / LCD1_DATA8 / VIO_D8 / RSPCK4

ET_RXD0 Ethernet PHYに接続 ― SW2-1:ON LCD1_DATA8 Optionボードにて使用 CN7-32 SW2-1:OFF

D21 P10_15 / DV0_DATA11 / SSITxD1 / MISO0 / LCD0_DATA8 / VIO_D11 DV0_DATA11 Optionボードにて使用 CN7-11 LCD0_DATA8 VIO_D11 D22 P10_14 / DV0_DATA10 / SSIRxD1 / MOSI0 / LCD0_DATA9 / VIO_D10 DV0_DATA10 Optionボードにて使用 CN7-12 LCD0_DATA9 VIO_D10 E1 P6_10 / D10 / DV0_DATA14 / LCD0_TCON5 / RxD0 / LCD0_DATA2 / IRQ2 D10 データバス CN1-8 E2 P6_9 / D9 / DV0_DATA13 / TxD0 / LCD0_DATA1 / IRQ1 D9 データバス CN1-9 E3 P6_8 / D8 / DV0_DATA12 / CAN_CLK / SCK0 / LCD0_DATA0 / IRQ0 D8 データバス CN1-10 E4 Vcc E19 P2_11 / D27 / ET_RXD3 / DV0_DATA11 /SSITxD0 / TIOC1A / LCD1_DATA11 / VIO_D11 / MISO4

ET_RXD3 Ethernet PHYに接続 ― SW2-1:ON P2_11 Optionボードにて使用 CN7-33 SW2-1:OFF LCD1_DATA11

E20 P2_6 / D22 / ET_TXD2 / DV0_DATA6 / SSIRxD5 / RxD1 / VIO_D6 / LCD0_DATA22

ET_TXD2 Ethernet PHYに接続 ― SW2-1:ON SSIRxD5 Optionボードにて使用 CN7-30 SW2-1:OFF E21 P10_12 / DV0_DATA8 / SSISCK1 / RSPCK0 / LCD0_DATA11 / VIO_D8 DV0_DATA8 Optionボードにて使用 CN7-10 LCD0_DATA11 VIO_D8 E22 P2_5 / D21 / ET_TXD1 / DV0_DATA5 / SSIWS5 / SPBSSL_1 / TxD1 / VIO_D5 / LCD0_DATA21

ET_TXD1 Ethernet PHYに接続 ― SW2-1:ON SSIWS5 Optionボードにて使用 CN7-27 SW2-1:OFF

F1 P6_14 / D14 / DV0_DATA22 / TxD6 / LCD0_DATA6 / IRQ6 D14 データバス CN1-3 F2 P6_13 / D13 / DV0_DATA21 / SCK6 / RXD1 / LCD0_DATA5 / IRQ5 D13 データバス CN1-4 F3 P6_11 / D11 / DV0_DATA15 / LCD0_TCON6 / SCK1 / LCD0_DATA3 / IRQ3 D11 データバス CN1-7 F4 Vcc F19 P2_4 / D20 / ET_TXD0 / DV0_DATA4 / SSISCK5 / SPBCLK_1 / SCK1 / VIO_D4 / LCD0_DATA20

ET_TXD0 Ethernet PHYに接続 ― SW2-1:ON SSISCK5 Optionボードにて使用 CN7-28 SW2-1:OFF

F20 P10_13 / DV0_DATA9 / SSIWS1 / SSL00 / LCD0_DATA10 / VIO_D9 DV0_DATA9 Optionボードにて使用 CN7-9 LCD0_DATA10 VIO_D9 【注】 ：3.3V 系電源、 ：1.18V 系電源、 ：GND を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様 表 2.2.6 R7S72100 端子機能選択一覧（6） ピン 端子名 端子機能 説明 拡張 コネクタ 備考 F21 P2_2 / D18 / ET_TXEN / DV0_DATA2 / SPBIO20_1 / MLB_SIG / TIOC2B / VIO_D2 / LCD0_DATA18

ET_TXEN Ethernet PHYに接続 ― SW2-1:ON

F22 P4_15 / LCD0_DATA23 / LCD1_TCON2 / SD_D2_0 / MMC_D2 / SPBIO31_1 / SSITxD3 / RxD2 / IRQ7 SD_D2_0 SDカードスロットのDAT2端子に接続 CN7-19 LCD1_TCON2 Optionボードにて使用 SSITxD3 G1 P11_13 / CTx1 / SSL10 / LCD0_TCON4 / MMC_D5 / LCD0_TCON1 LCD0_TCON1 Optionボードにて使用 CN2-19 G2 P11_12 / CRx1 / RSPCK1 / IRQ3 / MMC_D4 / LCD0_TCON2 LCD0_TCON2 Optionボードにて使用 CN2-20 G3 P6_15 / D15 / DV0_DATA23 / RxD6 / LCD0_DATA7 / IRQ7 D15 データバス CN1-2 G4 P6_12 / D12 / DV0_DATA20 / TXD1 / LCD0_DATA4 / IRQ4 D12 データバス CN1-5 G19 P4_14 / LCD0_DATA22 / LCD1_TCON1 / SD_D3_0 / MMC_D3 / SPBIO21_1 / SSIRxD3 / TxD2 / IRQ6 SD_D3_0 SDカードスロットに接続 CN7-20 LCD1_TCON1 Optionボードにて使用 G20 P2_3 / D19 / ET_CRS / DV0_DATA3 / SPBIO30_1 / IERxD / CTS1 / VIO_D3 / LCD0_DATA19

ET_CRS Ethernet PHYに接続 ― SW2-1:ON

G21 P4_13 / LCD0_DATA21 / LCD1_TCON0 / SD_CMD_0 / MMC_CMD / SPBIO11_1 / SSIWS3 / RxD1 / IRQ5 SD_CMD_0 SDカードスロットに接続 CN7-17 LCD1_TCON0 Optionボードにて使用 SSIWS3 G22 Vss H1 P7_2 / RAS / DV0_DATA18 / ET_TXER / RXD4 / CRx2 / SSIWS1 / TIOC0C

RAS SDRAM1および2に接続 CN2-28 JP1:Open CRx2 CANトランシーバに接続 JP1:Short H2 P7_1 / CS3 / DV0_DATA17 / ET_TXCLK / TXD4 / DV0_CLK / SSISCK1 / TIOC0B CS3 SDRAM2に接続 CN2-29 H3 P11_14 / SPDIF_IN / MOSI1 / LCD0_TCON5 / MMC_D6 / LCD0_TCON0 LCD0_TCON0 Optionボードにて使用 CN2-18 H4 P7_0 / MD_BOOT2 / CS0 / DV0_DATA16 / ET_MDC / SCK4 / LTXD0 / TIOC0A MD_BOOT2 ブートモード入力としてDIPSWに接続 CN2-30 SW1-3 JP5:1-2 CS0 NORフラッシュメモリ1に接続 JP5:2-3 H19 P4_11 / LCD0_DATA19 / LCD1_TCON6 / SD_D0_0 / MMC_D0 / SSITxD5 / CTx4 / SCK1 / IRQ3 SD_D0_0 SDカードスロットに接続 CN7-15 LCD1_TCON6 Optionボードにて使用 H20 P10_11 / DV0_DATA7 / TIOC2B / ET_RXD3 / LCD0_DATA12 / VIO_D7 DV0_DATA7 Optionボードにて使用 CN7-7 LCD0_DATA12 VIO_D7 【注】 ：3.3V 系電源、 ：1.18V 系電源、 ：GND を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様 表 2.2.7 R7S72100 端子機能選択一覧（7） ピン 端子名 端子機能 説明 拡張 コネクタ 備考 H21 P10_10 / DV0_DATA6 / TIOC2A / ET_RXD2 / LCD0_DATA13 / VIO_D6 DV0_DATA6 Optionボードにて使用 CN7-8 LCD0_DATA13 VIO_D6 H22 P4_12 / LCD0_DATA20 / LCD1_CLK / SD_CLK_0 / MMC_CLK / SPBIO10_1 / SSISCK3 / TxD1 / IRQ4 SD_CLK_0 SDカードスロットに接続 CN7-18 LCD1_CLK Optionボードにて使用 SSISCK3 J1 P7_5 / RD/WR / DV0_DATA21 /

ET_TXD1 /RXD7 / SSISCK2 / TIOC1B

RD/WR SDRAM1および2に接続 CN2-25 RxD7 Optionボードにて使用

J2 P7_4 / CKE / DV0_DATA20 / ET_TXD0 / TXD7 / SSITxD1 / TIOC1A

CKE SDRAM1および2に接続 CN2-26 TxD7 Optionボードにて使用

J3 P7_3 / CAS / DV0_DATA19 /

ET_TXEN / SCK7 / CTx2 / SSIRxD1 / TIOC0D

CAS SDRAM1および2に接続 CN2-27 CTx2 CANトランシーバに接続 J4 P11_15 / SPDIF_OUT / MISO1 / IRQ1 / MMC_D7 / LCD0_CLK LCD0_CLK Optionボードにて使用 CN2-17 J9 Vss J10 Vss J11 Vss J12 Vss J13 Vss J14 Vss J19 Vcc J20 P10_9 / DV0_DATA5 / TIOC1B / ET_RXD1 / LCD0_DATA14 / VIO_D5 DV0_DATA5 Optionボードにて使用 CN7-5 LCD0_DATA14 VIO_D5 J21 P10_8 / DV0_DATA4 / TIOC1A / ET_RXD0 / LCD0_DATA15 / VIO_D4 DV0_DATA4 Optionボードにて使用 CN7-6 LCD0_DATA15 VIO_D4 J22 P4_10 / LCD0_DATA18 / LCD1_TCON5 / SD_D1_0 / MMC_D1 / SSIRxD5 / RxD0 / IRQ2 SD_D1_0 SDカードスロットに接続 CN7-16 LCD1_TCON5 Optionボードにて使用 K1 P7_9 / A1 / SSIWS3 / ET_RXD0 / CTx0 / TIOC3B / IRQ0 A1 アドレスバス CN3-30 K2 P7_7 / WE1/DQMLU / DV0_DATA23 / ET_TXD3 / RTS7 / SSIDATA2 / TIOC2B WE1/DQMLU SDRAM1および2に接続 CN2-23 NORフラッシュメモリ1および2に接続 RTS7 Optionボードにて使用 K3 P7_6 / WE0/DQMLL / DV0_DATA22 / ET_TXD2 / CTS7 / SSIWS2 / TIOC2A WE0/DQMLL SDRAM1および2に接続 CN2-24 CTS7 Optionボードにて使用 K4 P7_8 / RD / SSISCK3 / CRx0 / TIOC3A / IRQ1 RD NORフラッシュメモリ1および2に接続 CN2-22 P7_8 Optionボードにて使用 K9 Vss K10 Vss K11 Vss K12 Vss K13 Vss K14 Vss K19 Vcc 【注】 ：3.3V 系電源、 ：1.18V 系電源、 ：GND を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様 表 2.2.8 R7S72100 端子機能選択一覧（8） ピン 端子名 端子機能 説明 拡張 コネクタ 備考 K20 P4_8 / LCD0_DATA16 / LCD1_TCON3 / SD_CD_0 / MMC_CD / SSISCK5 / CTx2 / SCK0 / IRQ0 SD_CD_0 SDカードスロットに接続 CN7-14 LCD1_TCON3 Optionボードにて使用 K21 P4_9 / LCD0_DATA17 / LCD1_TCON4 / SD_WP_0 / SSIWS5 / CRx2 / TxD0 / IRQ1 SD_WP_0 SDカードスロットに接続 CN7-13 LCD1_TCON4 Optionボードにて使用 K22 P2_1 / D17 / ET_TXER / DV0_DATA1 / SPBIO10_1 / MLB_DAT / TIOC2A / VIO_D1 / LCD0_DATA17

ET_TXER Ethernet PHYに接続 ― SW2-1:ON

L1 P11_5 / DV0_DATA17 / SD_WP_0 / SSIWS4 / LCD0_DATA2 DV0_DATA17 Optionボードにて使用 CN2-13 SSIWS4 LCD0_DATA2 L2 P7_11 / A3 / SSITxD3 / ET_RXD2 / CRx1 / TIOC3D / IRQ3 A3 アドレスバス CN3-28 L3 P7_10 / A2 / SSIRxD3 / ET_RXD1 / CTx1 / TIOC3C / IRQ2 A2 アドレスバス CN3-29 L4 P11_4 / DV0_DATA16 / SD_CD_0 / SSISCK4 / MMC_CD / LCD0_DATA3 DV0_DATA16 Optionボードにて使用 CN2-14 SSISCK4 LCD0_DATA3 L9 Vss L10 Vss L11 Vss L12 Vss L13 Vss L14 Vss L19 PVcc L20 P4_7 / LCD0_DATA15 / MISO1 / TIOC4D / PWM2H / SSITxD0 / DV0_DATA15

SSITxD0 オーディオCODEC（WM8978）に接続 ― SW2-2:ON CN6-29 SW2-2:OFF L21 P2_0 / D16 / ET_TXCLK /

DV0_DATA0 / SPBIO00_1 / MLB_CLK / IRQ5 / VIO_D0 / LCD0_DATA16

ET_TXCLK Ethernet PHYに接続 ― SW2-1:ON

L22 P4_6 / LCD0_DATA14 / MOSI1 / TIOC4C / PWM2G / SSIRxD0 / DV0_DATA14

SSIRxD0 オーディオCODEC（WM8978）に接続 ― SW2-2:ON CN6-30 SW2-2:OFF M1 P7_12 / A4 / SSISCK4 /

ET_RXD3 / TIOC4A / IRQ4

A4 アドレスバス CN3-27 M2 P11_6 / DV0_DATA18 / SD_D1_0 / SSIDATA4 / MMC_D1 / LCD0_DATA1 DV0_DATA18 Optionボードにて使用 CN2-12 SSIDATA4 LCD0_DATA1 M3 P11_7 / DV0_DATA19 / SD_D0_0 / CTS5 / MMC_D0 / LCD0_DATA0 DV0_DATA19 Optionボードにて使用 CN2-11 LCD0_DATA0 M4 Vcc M9 Vss M10 Vss M11 Vss 【注】 ：3.3V 系電源、 ：1.18V 系電源、 ：GND を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様 表 2.2.9 R7S72100 端子機能選択一覧（9） ピン 端子名 端子機能 説明 拡張 コネクタ 備考 M12 Vss M13 Vss M14 Vss M19 PVcc M20 P4_5 / LCD0_DATA13 / SSL10 / TIOC4B / PWM2F / SSIWS0 / DV0_DATA13

SSIWS0 オーディオCODEC（WM8978）に接続 ― SW2-2:ON CN6-27 SW2-2:OFF M21 P4_4 / LCD0_DATA12 /

RSPCK1 / TIOC4A / PWM2E / SSISCK0 / DV0_DATA12

SSISCK0 オーディオCODEC（WM8978）に接続 ― SW2-2:ON CN6-28 SW2-2:OFF M22 P10_7 / DV0_DATA3 / TIOC0D / PWM2H / ET_TXD3 / LCD0_DATA16 / VIO_D3 DV0_DATA3 Optionボードにて使用 CN6-23 LCD0_DATA16 VIO_D3 N1 P7_13 / A5 / SSIWS4 / ET_MDIO / TIOC4B / IRQ5 A5 アドレスバス CN3-26 N2 P7_14 / A6 / SSIDATA4 / ET_CRS / TIOC4C / IRQ6 A6 アドレスバス CN3-25 N3 P7_15 / A7 / RSPCK0 / ET_RXCLK / CTS5 / SCI_TXD0 / TIOC4D A7 アドレスバス CN3-24 N4 PVcc N9 Vss N10 Vss N11 Vss N12 Vss N13 Vss N14 Vss N19 P10_4 / DV0_DATA0 / TIOC0A / PWM2E / ET_TXD0 / LCD0_DATA19 / VIO_D0 DV0_DATA0 Optionボードにて使用 CN6-22 LCD0_DATA19 VIO_D0 N20 P10_5 / DV0_DATA1 / TIOC0B / PWM2F / ET_TXD1 / LCD0_DATA18 / VIO_D1 DV0_DATA1 Optionボードにて使用 CN6-21 LCD0_DATA18 VIO_D1 N21 P10_6 / DV0_DATA2 / TIOC0C / PWM2G / ET_TXD2 / LCD0_DATA17 / VIO_D2 DV0_DATA2 Optionボードにて使用 CN6-24 LCD0_DATA17 VIO_D2 N22 P4_3 / LCD0_DATA11 / TIOC0D / FWE / CTx3 / RxD2 / MISO4 / MMC_D7 FWE NANDフラッシュメモリに接続 CN6-17 MMC_D7 MMCカードスロットに接続 MISO4 オーディオCODEC（WM8978）に接続 Optionボードにて使用 P1 P8_0 / A8 / SSL00 / ET_RXER / SCK5 / SCI_SCK0 A8 アドレスバス CN3-23 P2 P8_1 / A9 / MOSI0 / ET_RXDV / TXD5 / SCI_RXD0 A9 アドレスバス CN3-21

P3 P8_2 / A10 / MISO0 / RXD5 / IRQ0 A10 アドレスバス CN3-20 P4 PVcc P9 Vss P10 Vss P11 Vss P12 Vss P13 Vss 【注】 ：3.3V 系電源、 ：1.18V 系電源、 ：GND を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様 表 2.2.10 R7S72100 端子機能選択一覧（10） ピン 端子名 端子機能 説明 拡張 コネクタ 備考 P14 Vss P19 Vss P20 P4_0 / LCD0_DATA8 / TIOC0A / FRE / RSPCK4 / MMC_D4 FRE NANDフラッシュメモリに接続 CN6-16 MMC_D4 MMCカードスロットに接続 RSPCK4 オーディオCODEC（WM8978）に接続 Optionボードにて使用 P21 P4_2 / LCD0_DATA10 / TIOC0C / FALE / CRx3 / TxD2 / MOSI4 / MMC_D6 FALE NANDフラッシュメモリに接続 CN6-18 MMC_D6 MMCカードスロットに接続 MOSI4 オーディオCODEC（WM8978）に接続 Optionボードにて使用 P22 P4_1 / LCD0_DATA9 / TIOC0B / FCLE / SCK2 / SSL40 / MMC_D5

FCLE NANDフラッシュメモリに接続 CN6-15 JP10:Open MMC_D5 MMCカードスロットに接続 SSL40 オーディオCODEC（WM8978）に接続 JP10:Short R1 P8_3 / A11 / DV1_DATA0 / RSPCK2 / RTS5 / IRQ1 / SCK2 A11 アドレスバス CN3-19 R2 P8_4 / A12 / DV1_DATA1 / SSL20 / IERxD / RxD2 A12 アドレスバス CN3-18 R3 P8_5 / A13 / DV1_DATA2 / MOSI2 A13 アドレスバス CN3-17 R4 Vcc R19 Vcc R20 P3_15 / LCD0_DATA7 / NAF7 / TRACECTL / SD_D2_1 / MMC_D2 NAF7 NANDフラッシュメモリに接続 CN6-11 SD_D2_1 MMCカードスロットに接続 MMC_D2 R21 P3_14 / LCD0_DATA6 / NAF6 / TRACECLK / SD_D3_1 / MMC_D3 NAF6 NANDフラッシュメモリに接続 CN6-12 SD_D3_1 MMCカードスロットに接続 MMC_D3 TRACECLK UDIコネクタに接続 R22 P3_13 / LCD0_DATA5 / NAF5 / AUDIO_XOUT / SD_CMD_1 / MMC_CMD NAF5 NANDフラッシュメモリに接続 CN6-9 SD_CMD_1 MMCカードスロットに接続 MMC_CMD T1 P11_8 / DV0_DATA20 / SD_CLK_0 / RTS5 / MMC_CLK / LCD0_TCON6 DV0_DATA20 Optionボードにて使用 CN2-8 LCD0_TCON6 T2 P11_9 / DV0_DATA21 / SD_CMD_0 / SCK5 / MMC_CMD / LCD0_TCON5 DV0_DATA21 Optionボードにて使用 CN2-7 LCD0_TCON5 T3 P11_10 / DV0_DATA22 / SD_D3_0 / TxD5 / MMC_D3 / LCD0_TCON4 DV0_DATA22 Optionボードにて使用 CN2-6 LCD0_TCON4 T4 Vcc T19 Vcc T20 P3_10 / LCD0_DATA2 / NAF2 / TRACEDATA2 / TIOC4C / SD_D1_1 / MMC_D1 NAF2 NANDフラッシュメモリに接続 CN6-4 SD_D1_1 MMCカードスロットに接続 MMC_D1 TRACEDATA2 UDIコネクタに接続 T21 P3_11 / LCD0_DATA3 / NAF3 / TRACEDATA3 / TIOC4D / SD_D0_1 / MMC_D NAF3 NANDフラッシュメモリに接続 CN6-3 SD_D0_1 MMCカードスロットに接続 MMC_D0 TRACEDATA3 UDIコネクタに接続 【注】 ：3.3V 系電源、 ：1.18V 系電源、 ：GND を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様 表 2.2.11 R7S72100 端子機能選択一覧（11） ピン 端子名 端子機能 説明 拡張 コネクタ 備考 T22 P3_12 / LCD0_DATA4 / NAF4 / SD_CLK_1 / MMC_CLK NAF4 NANDフラッシュメモリに接続 CN6-10 SD_CLK_1 MMCカードスロットに接続 MMC_CLK U1 Vss U2 P8_6 / A14 / DV1_DATA3 / MISO2 / IETxD / TxD2 A14 アドレスバス CN3-16 U3 P11_11 / DV0_DATA23 / SD_D2_0 / RxD5 / MMC_D2 / LCD0_TCON3 DV0_DATA23 Optionボードにて使用 CN2-5 LCD0_TCON3 U4 P8_7 / A15 / DV1_DATA4 / AUDIO_XOUT / IRQ5 / ET_COL

A15 アドレスバス CN3-15 U19 Vcc U20 JP0_1 / TDO TD0 テストデータ出力 ― U21 TCK テストクロック ― U22 Vss V1 CKIO SDRAM1および2に接続 CN2-2 V2 P8_8 / A16 / DV1_DATA5 / SPBIO00_1 / SPDIF_IN /

TIOC1A / PWM1A / TxD3 / SSISCK5

A16 アドレスバス CN3-14 JP2:1-2 SPDIF_IN TOSLINKコネクタに接続 JP2:2-3 V3 P8_9 / A17 / DV1_DATA6 / SPBIO10_1 / SPDIF_OUT / TIOC1B / PWM1B / RxD3 / SSIWS5 A17 アドレスバス CN3-12 SPDIF_OUT TOSLINKコネクタに接続 V4 P8_13 / A21 / SPBSSL_1 / TIOC3D / TXD5 / PWM1F / SGOUT_3 / SSIWS4 A21 アドレスバス CN3-8 JP8:Open SPBSSL_1 シリアルフラッシュメモリ3に接続 JP8:Short V19 P3_8 / LCD0_DATA0 / NAF0 / TRACEDATA0 / TIOC4A / SD_CD_1 / MMC_CD NAF0 NANDフラッシュメモリに接続 CN6-2 SD_CD_1 MMCカードスロットに接続 MMC_CD TRACEDATA0 UDIコネクタに接続 V20 TRST# 初期化信号入力端子 ― V21 JP0_0 / TDI TDI テストデータ入力 ― V22 TMS テストモードセレクト ― W1 Vss W2 P8_10 / A18 / DV1_DATA7 / SPBIO20_1 / TIOC3A / CTx4 / PWM1C / SGOUT_0 / SSITxD5 A18 アドレスバス CN3-11 SPBIO20_1 シリアルフラッシュメモリ3に接続 W3 P8_11 / A19 / SPBIO30_1 / TIOC3B / RxD5 / PWM1D / SGOUT_1 / DV0_CLK A19 アドレスバス CN3-10 SPBIO30_1 シリアルフラッシュメモリ3に接続 W4 PVcc W5 PVcc W6 PVcc W7 Vss W8 Vss W9 Vcc W10 Vcc W11 Vss W12 PVcc W13 PVcc W14 PLLVcc 【注】 ：3.3V 系電源、 ：1.18V 系電源、 ：GND を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様 表 2.2.12 R7S72100 端子機能選択一覧（12） ピン 端子名 端子機能 説明 拡張 コネクタ 備考 W15 Vss W16 Vss W17 AVss CN5-13, 14 W18 AVcc CN5-9, 10 W19 PVcc W20 P3_9 / LCD0_DATA1 / NAF1 / TRACEDATA1 / TIOC4B / SD_WP_1 / IRQ6 NAF1 NANDフラッシュメモリに接続 CN6-1 SD_WP_1 MMCカードスロットに接続 TRACEDATA1 UDIコネクタに接続 W21 AUDIO_X2 オープン ― W22 AUDIO_X1 オーディオ用外部クロックを接続 ― 22.5792MHz Y1 P8_12 / A20 / SPBCLK_1 / TIOC3C / SCK5 / PWM1E / SGOUT_2 / SSISCK4 A20 アドレスバス CN3-9 SPBCLK_1 シリアルフラッシュメモリ3に接続 Y2 P8_14 / A22 / SPBIO01_0 / SPBIO00_1 / TIOC2A / RSPCK2 / PWM1G / TxD4 / SSIDATA4 A22 アドレスバス CN3-7 SPBIO01_0 シリアルフラッシュメモリ3に接続 Y3 PVcc Y4 P3_7 / LCD0_TCON6 / SSITxD1 / LCD1_EXTCLK / SCI_CTS0/RTS0 / TIOC3D / CS1 / WDTOVF LCD1_EXTCLK LCDパネル用外部クロックを接続 CN4-13 空ソケット JP6:1-2 CS1 NORフラッシュメモリ2に接続 JP6:2-3 Y5 P3_4 / LCD0_TCON3 / ET_RXCLK / SSISCK1 / AUDIO_XOUT2 / SCI_SCK0 / TIOC3A / SCK3

ET_RXCLK Ethernet PHYに接続 ― SW2-1:ON SSISCK1 Optionボードにて使用 CN4-12 SW2-1:OFF SCI_SCK0 SCK3 Y6 P10_2 / DV0_HSYNC / TCLKC / PWM2C / ET_TXEN / LCD0_DATA21 / VIO_HD DV0_HSYNC Optionボードにて使用 CN4-18 LCD0_DATA21 VIO_HD Y7 P3_2 / LCD0_TCON1 / ET_TXEN / RxD2 / SCI_RXD1 / TEND0 / PWM2C / MOSI3 RxD2 RS-232Cトランシーバを介して、D-sub9 コネクタに接続 CN4-8 JP12:1-2 USBシリアル変換ICを介して、USB-miniB コネクタに接続 JP12:2-3 Y8 RES# リセット入力スイッチに接続 CN4-2 Y9 NMI ノンマスカブル割り込みスイッチに接続 CN4-1 Y10 Vss

Y11 VBUSIN1 USBチャネル1VBUS入力 ― JP11 Y12 VBUSIN0 USBチャネル0VBUS入力 CN5-17, 18 JP9 Y13 USBAVcc トランシーバ部アナログコア電源

Y14 Vss

Y15 P0_0 / MD_BOOT0 MD_BOOT0 ブートモード入力としてDIPSWに接続 ― SW1-1 Y16 P0_1 / MD_BOOT1 MD_BOOT1 ブートモード入力としてDIPSWに接続 ― SW1-2 Y17 P1_10 / AN2 / IRQ4 / TCLKB AN2 Optionボードにて使用 CN5-16

Y18 P1_13 / AN5 / DV0_HSYNC / WAIT P1_13 Optionボードにて使用 CN5-11 Y19 P1_15 / AN7 P1_15 Ethernet PHYに接続（INT / GPIO4） CN5-7 Y20 PVcc

Y21 VIDEO_X2 オープン ―

Y22 VIDEO_X1 ビデオデコーダ用外部クロックを接続 ― 27MHz AA1 P8_15 / A23 / SPBIO11_0 /

SPBIO10_1 / TIOC2B / SSL20 / PWM1H / RxD4 A23 アドレスバス CN3-6 SPBIO11_0 シリアルフラッシュメモリ3に接続 AA2 PVcc 【注】 ：3.3V 系電源、 ：1.18V 系電源、 ：GND を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様

表 2.2.13 R7S72100 端子機能選択一覧（13）

ピン 端子名 端子機能 説明 拡張

コネクタ

備考 AA3 P9_1 / A25 / SPBIO31_0 / CRx0 /

IRQ0 / MISO2 A25 アドレスバス CN3-3 AA4 P3_5 / LCD0_TCON4 / ET_RXER / SSIWS1 / AUDIO_XOUT3 / SCI_TXD0 / TIOC3B / TxD3

ET_RXER Ethernet PHYに接続 ― SW2-1:ON SSIWS1 Optionボードにて使用 CN4-11 SW2-1:OFF SCI_TXD0 TxD3 AA5 P10_1 / DV0_VSYNC / TCLKB / PWM2B / ET_TXER / LCD0_DATA22 / VIO_VD DV0_VSYNC Optionボードにて使用 CN4-19 LCD0_DATA22 VIO_VD AA6 P3_3 / LCD0_TCON2 / ET_MDIO /

IRQ4 / BS / SCI_CTS1 / RTS1 / DACK0 / PWM2D / MISO3

ET_MDIO Ethernet PHYに接続 ― SW2-1:ON P3_3 Optionボードにて使用 CN4-7 SW2-1:OFF AA7 P3_1 / LCD0_TCON0 / ET_TXER /

IRQ6 / TxD2 / SCI_TXD1 / AUDIO_CLK / PWM2B / SSL30 IRQ6 割り込みスイッチに接続 ― JP3:1-2 Optionボードにて使用 CN4-5 JP3:2-3 AUDIO_CLK AA8 RTC_X2 RTC用発振子を接続 ― 32.768kHz AA9 P0_5 / RTC_X4 RTC_X4 オープン ― AA10 Vss AA11 DM_1 USBチャネル1差動信号D-データ ― AA12 DP_0 USBチャネル0差動信号D+データ ― AA13 REFRIN リファレンス入力 ― 5.6kΩ±1% AA14 Vss AA15 USB_X2 オープン ― AA16 XTAL オープン ―

AA17 P1_8 / AN0 / IRQ2 / DREQ0 / VIO_D14 / DV0_DATA14

AN0 Optionボードにて使用 CN5-20 AA18 P1_11 / AN3 / IRQ5 / TCLKD AN3 Optionボードにて使用 CN5-15 AA19 P1_14 / AN6 / ET_COL ET_COL Ethernet PHYに接続 CN5-8

AA20 AVcc CN5-9, 10 AA21 PVcc AA22 BSCANP バウンダリスキャンモード設定端子とし てDIPSWに接続 ― SW2-3 AB1 PVcc

AB2 P9_0 / A24 / SPBIO21_0 / CTx0 / TCLKC / MOSI2

A24 アドレスバス CN3-5 AB3 P3_6 / LCD0_TCON5 /

ET_RXDV / SSIRxD1 / SCI_RXD0 / TIOC3C / RxD3

ET_RXDV Ethernet PHYに接続 ― SW2-1:ON SSIRxD1 Optionボードにて使用 CN4-14 SW2-1:OFF SCI_RXD0 RxD3 AB4 P10_0 / DV0_CLK / TCLKA / PWM2A / ET_TXCLK / LCD0_DATA23 / VIO_CLK DV0_CLK Optionボードにて使用 CN4-20 LCD0_DATA23 VIO_CLK AB5 P10_3 / TCLKD / PWM2D /

ET_CRS / LCD0_DATA20 / VIO_FLD

LCD0_DATA20 Optionボードにて使用 CN4-17 P10_3 AB6 P3_0 / LCD0_CLK / ET_TXCLK / IRQ2 / SCK2 / SCI_SCK1 / TxD2 / PWM2A / RSPCK3 TxD2 RS-232Cトランシーバを介して、D-sub9 コネクタに接続 CN4-6 JP13:1-2 USB シ リ ア ル 変 換 IC を 介 し て 、 USB-miniBコネクタに接続 JP13:2-3 AB7 Vss 【注】 ：3.3V 系電源、 ：1.18V 系電源、 ：GND を示します。

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様 表 2.2.14 R7S72100 端子機能選択一覧（14） ピン 端子名 端子機能 説明 拡張 コネクタ 備考 AB8 RTC_X1 RTC用発振子を接続 ― 32.768kHz AB9 P0_4 / RTC_X3 RTC_X3 RTC用外部クロックを接続 ― 4MHz AB10 Vss AB11 DP_1 USBチャネル1差動信号D+データ ― AB12 DM_0 USBチャネル0差動信号D-データ ― AB13 Vss AB14 USBAPVcc トランシーバ部アナログ端子電源

AB15 USB_X1 USB用外部クロックを接続 ― 48MHz AB16 EXTAL システムクロック源として水晶発振子を接続 ― 13.33MHz AB17 Vss

AB18 P1_9 / AN1 / IRQ3 / VIO_D15 / DV0_DATA15

AN1 Optionボードにて使用 CN5-19 AB19 P1_12 / AN4 / DV0_VSYNC /

VIO_FLD

P1_12 Optionボードにて使用 CN5-12

AB20 AVss CN5-13, 14

AB21 AVref ADCのアナログ基準電圧 AB22 Vss

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 機能仕様

2.2.3

RTK772100BC00000BR モジュール使用関係一覧

表 2.2.15 に、RTK772100BC00000BR のモジュール別使用可否一覧表を示します。表中の○印は両モジュー ルが併用可能なことを示し、×印は併用不可能なことを示します。 表 2.2.15 RTK772100BC00000BR モジュール別使用可否一覧表 R7S72100 周辺機能 部品No. モジュール名 NO R フラッシュメモリ 1 NO R フラッシュメモリ 2 SD R AM 1 SD R AM 2 シリアルフラッシュメモリ 1, 2 シリアルフラッシュメモリ 3 NA ND フラッシュメモリ EEPR O M U SB E ther net 映像入力 LC D 出力 オーディオ CO DE C CA N1 CA N2 SD カードスロット MMC カードスロット L VD S 出力 T O SL IN K C or eS ight 20 AR M J T AG 2 0 IR Q 6 スイッチ シ リ ア ル ポ ー ト BSC U2 NORフラッシュメモリ1 （CS0接続） ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ ○ ○ ○ BSC U3 NORフラッシュメモリ2 （CS1接続） ○ ○ ○ ○ × ○ ○ ○ ○ ○ *1 ○ ○ ○ ○ ○ ○ × ○ ○ ○ ○ BSC U4 SDRAM1（CS2接続） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ BSC U5 SDRAM2（CS3接続） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ SPIBSC U6, U7 シリアルフラッシュメモリ1, 2_{（SPIBSC0接続）} ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ SPIBSC U8 シリアルフラッシュメモリ3

（SPIBSC1接続） × × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ FLCTL U9 NANDフラッシュメモリ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ ○ ○ × × ○ × ○ ○ ○ RIIC U10 EEPROM ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ USB J5, J8 USB ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ETHER U20 Ethernet ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ DVDEC J1 映像入力 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ VDC5 X9 LCD出力（LCD1_EXTCLK） ○ *1 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ SSIF, RSPI U19 オーディオCODEC ○ ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ RS-CAN U21 CAN1 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ RS-CAN U24 CAN2 ○ ○ × × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ SDHI0,

MMCHIF J11 SDカードスロット（4ビット） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ SDHI1,

MMCHIF J15 MMCカードスロット（8ビット）○ ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ × ○ ○ ○ LVDS J14 LVDS出力 ○ ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ RSPDIF U26 TOSLINK × × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ UDI J21 CoreSight 20 ○ ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ ○ × ○ ○ UDI J22 ARM JTAG 20 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ ○ INTC SW6 IRQ6スイッチ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ SCIF J17, J19 シリアルポート ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 【注】 *1： P3_7 / CS1 / LCD1_EXTCLKが共用端子です。LCD1_EXTCLKを使用しない場合、併用できます。 RTK772100BC00000BR R T K 772100B C 00000B R

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 操作仕様

2.3

メモリ

RTK772100BC00000BR は、R7S72100 の内蔵 RAM の他、外部メモリとして NOR フフラッシュメモリ、 SDRAM、シリアルフラッシュメモリ、EEPROM を搭載しています。 以下に詳細を示します。

2.3.1

R7S72100 内蔵 RAM

R7S72100 は、内蔵メモリとして高速アクセス可能な 2M バイトの高速 RAM と 10M バイトの大容量内蔵 RAM、128K バイトのデータ保持用 RAM を搭載しています。

2.3.2

NOR フラッシュメモリインタフェース

RTK772100BC00000BR は、ユーザプログラムの保存用として表 2.3.1 に示す NOR フラッシュメモリ×2 個 を標準実装しています。NOR フラッシュメモリの制御は、R7S72100 に内蔵されているバスステートコント ローラ（BSC）で行います。NOR フラッシュメモリとは、16 ビットバス幅で接続しています。

R7S72100 のアドレス端子（A23-A18）は、SPI マルチ I/O インタフェース（SPIBSC）チャネル 1 端子と共 用端子です。NOR フラッシュメモリを使用する場合、シリアルフラッシュメモリ 3 は使用できません。JP8 を取り外してください。

また、R7S72100 のアドレス端子（A16）は、ルネサス SPDIF インタフェース（RSPDIF）端子と共用端子 です。NOR フラッシュメモリを使用する場合、TOSLINK コネクタは使用できません。 図 2.3.1 に NOR フラッシュメモリのブロック図を、表 2.3.2 にジャンパ JP2、JP5、JP6、JP8 の機能設定表 を示します。 表 2.3.1 NOR フラッシュメモリ概要 型名 バスサイズ 容量 アクセス時間 S29GL512S10T 16ビット 64Mバイト（16ビット×32Mワード） 100ns

R7S72100 CPU ボード RTK772100BC00000BR（GENMAI） 2. 操作仕様 図 2.3.1 NOR フラッシュメモリブロック図 表 2.3.2 ジャンパ JP2、JP5、JP6、JP8 機能設定表 ジャンパ 1-2 2-3またはOpen JP2 P8_8をA16出力端子として使用（初期設定） P8_8をSPDIF_IN入力端子として使用 JP5 P7_0をMD_BOOT2入力端子として使用 P7_0をCS0出力端子として使用（初期設定） JP6 P3_7をLCD1_EXTCLK入力端子として使用 P3_7をCS1出力端子として使用（初期設定） JP8 P8_13をSPBSSL_1出力端子として使用 P8_13をA21出力端子として使用（初期設定） 【注】 は設定機能を示します。 R7S72100（U1） NORフラッシュメモリ1（U2） 16 A24-A20 DQ15-DQ0 P6_15-P6_0 / D15-D0 3.3V P7_8 / RD# P7_6 / WE0# / DQMLL NC CE# OE# WE# RY/BY# RESET# RES# WP# 注：赤字は使用機能を示します P9_1-0 & P8_15-13 / A25-A21 A19-A16 P7_0 / MD_BOOT2 / CS0# 3.3V 2 1 3 JP5 3.3V DIP SW1-3 5 4 P3_7 / LCD1_EXTCLK / CS1# NORフラッシュメモリ2（U3） A24-A20, A15 DQ15-DQ0 3.3V 3.3V NC CE# OE# WE# RY/BY# RESET# RES# WP# A19-A16, A14-A0 3.3V 3.3V 2 1 3 JP6 CLK Socket（X9） ：未実装を示します A17 : TOSLINKコネクタへ 1 A23-A18 : シリアルフラッシュメモリ3へ 6 拡張コネクタへ 45 JP8 A21 _{SPBSSL_1} 2 3 1 JP2 P8_8 / A16 / SPDIF_IN P8_7-0 & P7_15-9 / A15-A1 P8_12-9 / A20-A17 TOSLINKコネクタへ A15 A14-A0 15
