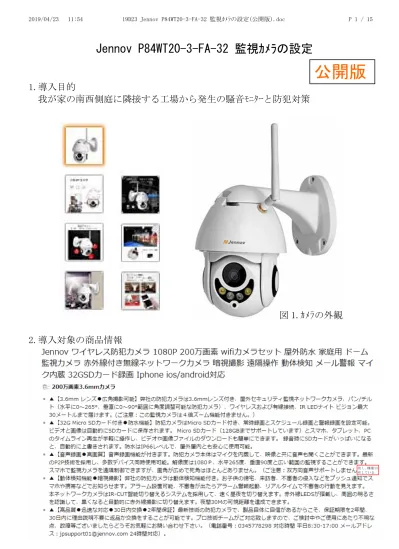

Jennov P84WT20-3-FA-32 監視ｶﾒﾗの設定

公開版

3.設定作業 3-1.ｶﾒﾗ本体の仮設定 ｶﾒﾗ本体を､室内で LAN ｹｰﾌﾞﾙが届く範囲の､見渡しの良い所に仮固定し､付属の無 線 LAN 用のｱﾝﾃﾅを取付け､同じく付属の AC ｱﾀﾞﾌﾟﾀｰ 12Vdc 出力を､ｶﾒﾗ本体からのｹｰ ﾌﾞﾙに接続する｡ また､LAN ｹｰﾌﾞﾙも同様に接続し､さらにｶﾒﾗから出ているｹｰﾌﾞﾙで､ﾋﾟﾝｼﾞｬｯｸ用途の 部分に､｢ﾋﾟﾝ -- ﾋﾟﾝ｣ﾌﾟﾗｸﾞｹｰﾌﾞﾙを用いて､ｵｰﾃﾞｨｵ装置の AUX or LINE に接続する｡ 3-2.PC 用ｿﾌﾄｳｪｱのｳｪﾌﾞﾌﾞﾗｳｻﾞｰ上での設定 1)ｳｪﾌﾞﾌﾞﾗｳｻﾞｰ(IE11)より｢https://www.jennov.com｣にｱｸｾｽして､ﾄｯﾌﾞﾍﾟｰｼﾞの下 方に表示される ①Ask and answer ②Download center ③Manual の大きなｱｲｺﾝ の内､｢②｣をｸﾘｯｸする｡

2)IE11 に新たなﾀﾌﾞが追加されて､｢https://www.jennov.com/drivers-software/｣ で示されるｻｲﾄが表示されるので､最下方の｢T-Series Product Software｣で示さ れる[DOWNLOAD]釦をｸﾘｯｸする｡ 3)ﾀﾞｳﾝﾛｰﾄﾞされた｢T-Series-Sof tware.exe｣を解凍し､得られた 幾つかのﾌｧｲﾙ群の内､｢SearchTo ol_setup_v2.14.exe｣からﾌﾟﾛｸﾞ ﾗﾑを起動する｡ 4)Windows7 または同 10 にて､任 意のﾊﾟｽ例えば[D]:\Program Fi les\SearchTool｣に対してｾｯﾄｱｯ ﾌﾟを行い､ﾃﾞｽｸﾄｯﾌﾟ上に作成さ れた SearchTool ｼｮｰﾄｶｯﾄ･ｱｲｺﾝ をｸﾘｯｸして､これを起動する(図 2 参照)｡ 5)[Next]釦で次に進むと､図 3 に示すｶﾒﾗのﾈｯﾄﾜｰｸ上の属性 1 が表示されるので､こ れをﾒﾓして置く｡さらに､属性 1 の目的の方の表示部分をﾀﾞﾌﾞﾙ･ｸﾘｯｸすると､IE11 上で IP CAMERA の映像･音声のための図 4 で示す別ｳｨﾝﾄﾞｩが表示されるので､図中 で示す｢PC view｣部分をｸﾘｯｸすると､ｶﾒﾗの映像が表示される(図 5､6 参照)｡ 表.ｶﾒﾗの仕様 図 2.SearchTool ﾌﾟﾛｸﾞﾗﾑの起動

図 4.IP CAMERA の映像･音声のためのﾄｯﾌﾟ画面 手順 2.ここをｸﾘｯｸ し､[ 許可]にする と､図 5 に示すｶﾒﾗ の映像が現れる｡ 手順 1.ここをｸﾘｯ ｸし､｢実行/Next/ Install/Finish｣と する｡ 図 3.ｶﾒﾗのﾈｯﾄﾜｰｸ上の属性 1 が表示されている様子 192.168.1.5 1A:2B:3C:4D:5E:6F AAAA-123456-BCDEF V11.2.34.5.6-2018.. 192.168.1.6 2B:3C:4D:5E:6F:7G BBBB-234567-CDEFG V11.3.45.6.7-2019..

図 5.IE11 上でｶﾒﾗ映像が表示された所 ｶﾒﾗﾚﾝｽﾞの､上 下左右 首振用 ｺﾝﾄﾛｰﾙ釦｡ 図 6.｢図 5｣の映像部分の拡大 映像の拡大/縮 小の釦 ｶﾒﾗ内蔵ﾏｲｸのﾓﾆﾀ ｰ音 ON/OFF 釦

6)次に､｢図 5｣の上部左側の｢Settings｣ﾀﾌﾞをｸﾘｯｸして､①Media ②Network ③Alar m ④Advanced ⑤System の順に､各項目の詳細をｾｯﾄする｡

特に注意する点は以下の通り｡

[a]②Network は､｢Network/LAN Settings/IP Configuration Type:Fixed IP Addre ss/[Apply]｣の様に指定して置かないと､次の Wireless 設定が有効とならない｡ [b]｢[a]｣と同じ項目の②Network で､｢Network/HTTP Port number:1024-49151 内 の有効な値(N)｣をｾｯﾄする｡

また､適切な Wireless 設定を行い､設定後は有線用の LAN ｹｰﾌﾞﾙを外してから､ ｢図 5｣の左側上部の｢Monitor｣ﾀﾌﾞをｸﾘｯｸして元に戻り､有線接続時と同様にｶﾒﾗ 映像が見れるかを確認する｡見られれば無線 LAN の設定が有効となっているが､ 万一見れなければ再設定を行う｡

[c]④Advanced は､｢Purview:admin/User name:admin/Password(以降､｢PW｣と略称 する):任意のﾊﾟｽﾜｰﾄﾞを入力する｣を行いﾒﾓを取る｡

また､｢Email/Email Setting/SMTP server name:送信用 Mail ｻｰﾊﾞｰﾈｰﾑを入力す る & Send TO:送信先 Email Add 1､Sender:送信先 Email Add 2 & Subject:送信 Email ﾀｲﾄﾙ(件名)､Message:送信 Email 文(内容)/[Apply]｣の様に設定する｡ [d]⑤System は､｢Time/Adjust/Time zone:日本の都市名を撰択する/[Apply] & In itialize(これは通常ｸﾘｯｸしない事)｣とする｡

7)｢6)｣で設定した項目の内の一例を下の図 7 に示す｡

8)一通りの設定が終了したら IE11 の画面を閉じ､｢5)｣で示す図 3 の画面に戻り､さ らに[Next]釦で次に進むと､Ping ｺﾏﾝﾄﾞを実行した時に得られる､図 8 に示す属 性 2 が表示されるのでこちらもﾒﾓしてから､[Cancel]釦をｸﾘｯｸしてこちらのﾌﾟﾛｸﾞ ﾗﾑも終了する｡ 3-3.PC 用ｿﾌﾄｳｪｱの OS(Windows7/10)上での設定 1)｢3-2/3)｣で得られた幾つかのﾌｧｲﾙ群の内､｢HiP2P Client_Setup_v6.0.3.1.exe｣ を立ち上げてから､任意のﾊﾟｽに登録し改めて起動する｡ 2)次に､図 9 を参考にしながら､画面上の空窓(複数窓が表示されている場合は､左 かそれともここが既に使われている場合は､それに隣接する窓)をｱｸﾃｨﾌﾞにし､画 面上部やや左側の[＋]ﾏｰｸの自動設備追加ｱｲｺﾝをｸﾘｯｸして､｢ﾕｰｻﾞｰ名(以降､｢UN｣ と略称する):admin/PW:なし｣でﾛｸﾞｲﾝする｡ なお､2 回目以降の設定は[歯車]ﾏｰｸの設定ｱｲｺﾝをｸﾘｯｸする｡ 3)①設備管理 ②ﾊﾟﾗﾒｰﾀ設定 ③録画管理 ④ｱﾗｰﾑ連動 ⑤ﾕｰｻﾞ管理 ⑥その他 の順 に､各項目の詳細をｾｯﾄする｡ 特に注意する点は以下の通り｡ [a]①設備管理は､｢UID 番号入力/UID 番号:｢3-2/5)｣の図 3 で示される文字列/設 備名称:適用の監視ｶﾒﾗの愛称を入力する/[はい]｣とする｡ [b]②ﾊﾟﾗﾒｰﾀ設定は､｢領域-設定を行いたい設備名称をｱｸﾃｨﾌﾞにする/登録情報/ PW の変更:｢3-2/6)/[c]｣の所で入力したｶﾒﾗ用の PW を入力する/[Apply]｣と､｢無 図 8.ｶﾒﾗのﾈｯﾄﾜｰｸ上の属性 2 が表示されている様子 . 3 6 2B:3C:4D:5E:6F:7G 1024-49151 ｢6)/[b]｣に示す､有効 な値(N)をｾｯﾄする｡

線接続/ｶﾒﾗ設置付近で一番電波の強いｱｸｾｽﾎﾟｲﾝﾄ設備仕様･緒元を設定する/[適 用]｣を行う｡

[c]⑤ﾕｰｻﾞ管理は､先ず｢admin をｱｸﾃｲﾌﾞにする/編集/PW が設定されてないので､新 たに任意の文字列を入力する(これは､このﾌﾟﾛｸﾞﾗﾑを全権で操作するためのも ので､｢[b]の PW とは異なる｣)/[保存]｣とし､また必要であれば､｢[追 加]/管理権 限毎に user & guest(音声のﾓﾆﾀｰは不可)/それぞれの UN & PW を設定する｣｡

図 9.｢HiP2P Client_Setup_v6.0.3.1｣ﾌﾟﾛｸﾞﾗﾑが起動した様子 手順 1.登録したい監 視ｶﾒﾗを､複数所有の 場合は､所有数以上の 分割窓を選択する｡ 手順 2. 1 台目の監視 ｶﾒﾗｶを､登録する場合 は､ここを選択してｱｸ ﾃｨﾌﾞにする｡ 手順 3.報告者の場合は､ 左側窓に1 台目の監視ｶﾒ ﾗ が 既 に 登 録 済 み な の で､2 台目としてここを 選択し､ｱｸﾃｨﾌﾞにする(ﾋﾟ ﾝｸ色の枠線に注意)｡ 手順N. 2 回目以降 は､この設定ｱｲｺﾝを ｸﾘｯｸする｡ 手順4.この自動設備追 加ｱｲｺﾝをｸﾘｯｸする｡ BBBB-234567-CDEFG BBBB-234567-CDEFG AAAA-123456-BCDEF

4)｢3)｣で設定の場面例を､以下の図 10 に示す｡ 3-4.屋外から固定 IP Address により､PC を使いﾓﾆﾀｰするための設定 公衆回線に接続するための NTT 東･西/Flets 光 ﾙｰﾀｰの場合は､①｢IPv4 ﾊﾟｹｯﾄﾌｨﾙﾀ 設定/種別:通過/送信元:*/宛先:192.168.1.5 or 6_255.255.255.255/ﾌﾟﾛﾄｺﾙ:TCP/ 送信元ﾎﾟｰﾄ:*/宛先ﾎﾟｰﾄ:｢3-2/6)/[b]｣の有効な値(N､例えば 2001,2002)/方向:両 方向｣にｾｯﾄする事と､②｢静的 IP ﾏｽｶﾚｰﾄﾞ/変換対象ﾌﾟﾛﾄｺﾙ:TCP/変換対象ﾎﾟｰﾄ:有効 な値(N)/宛先ｱﾄﾞﾚ:192.168.1.5 or 6/宛先ﾎﾟｰﾄ:有効な値(N)｣にｾｯﾄする｡ なお､ここでｾｯﾄしたﾎﾟｰﾄ番号は､内部 LAN/外部 LAN 共通で使用する｡ 3-5.Android ｽﾏﾎ用ｿﾌﾄｳｪｱの設定 1)購入時に付属の取扱説明書では､｢CamHi｣ｱﾌﾟﾘｹｰｼｮﾝを使用する事を前提として いるが､当報告者は既に｢CtroNics｣が導入されていて､こちらは前者の機能が総 て含まれているので､こちらを継続適用する事とした｡ なお､｢ﾀﾞｳﾝﾛｰﾄﾞ方法/ｲﾝｽﾄｰﾙ方法/ｾｯﾄｱｯﾌﾟ方法/機能/使い勝手｣は､何れもほぼ 同じであるのでどちらを用いても良い｡ 2)ｾｯﾄｱｯﾌﾟ方法は､ﾀﾞｳﾝﾛｰﾄﾞ & ｲﾝｽﾄｰﾙ後に CtroNics ﾌﾟﾛｸﾞﾗﾑを起動してから､次の 手順に従う｡ ｢ｸﾘｯｸしてｶﾒﾗ追加/①(ｶﾒﾗ)名称:適切なｶﾒﾗ名の入力 ②ﾕｰｻﾞｰ名:admin(通常は この名称を用いる) ③UID:｢3-2/5)｣の図 3 で示される文字列 ④ﾊﾟｽﾜｰﾄﾞ:｢3-2/6) 図 10.設定の場面例

/[c]｣で入力した文字列 ⑤(QR ｺｰﾄﾞ)ｽｷｬﾝ or LAN 内ｽｷｬﾝ or WiFi 設置 の内､何れ かを選んで必要な情報をｾｯﾄする ⑥(表示された)ｶﾒﾗﾘｽﾄより､目的のｶﾒﾗ設備を 選ぶ｣で設定を終了する｡ 4.結果 4-1.ｶﾒﾗの音声出力端子(ﾋﾟﾝｼﾞｬｯｸ)を､ｵｰﾃﾞｨｵ装置に接続した状態を､図 11,12 に示 す｡ 図 11.ｶﾒﾗの音声出力(ﾋﾟﾝｼﾞｬｯｸ)の部分

4-2.PC による内部 LAN/外部 LAN により､IE11 上で表示されたｶﾒﾗ映像を図 13 に示す｡

図 13.IE11 上のｶﾒﾗ映像

4-3.Windows7 または同 10 で稼動する HiP2P Client 上のｶﾒﾗ映像を図 14 に示す 4-4.Android ｽﾏﾎで稼動する CtroNics 上のｶﾒﾗ ﾘｽﾄとｶﾒﾗ映像を図 15 に示す 図 15.ｽﾏﾎの CtroNics 上のｶﾒﾗ ﾘｽﾄとその映像 図 14.HiP2P Client 上のｶﾒﾗ映像 AAAA-123456-BCDEF BBBB-234567-CDEFG

4-5.ｿﾌﾄｳｪｱ上の設定仕様 作 成 日 : 201 9.0 4.0 3 N o ﾒ ｰ ｶ ｰ 名 ｶ ﾒ ﾗﾓﾃ ﾞﾙ名 称 ( 型 式 ) 導 入 日 ﾃﾞ ﾊﾞｲ ｽ名 称 OS D名 称 I P A ddre ss P ort No MA C A d dr ess 1 Ctr oNi cs C TIPC W-2 45C 201 8.M M.D D1 19 2.1 68. 1.5 2 0 01 1A : 2B :3C :4D: 5 E: 6F 2 Jen nov P 84WT 20-3-F A-3 2 201 9.M M.D D2 19 2.1 68. 1.6 2 0 02 2B : 3C :4D :5E : 6F: 7G N o ' U I D V e r s i o n IE1 1上 の ｱ ｸｾｽ 名 ﾛ ｸ ﾞ ｲ ﾝ 名 ｶ ﾒ ﾗ ･ﾊ ﾟｽﾜ ｰﾄﾞ Wind ows X X ｱﾌﾟ ﾘ(P C ) A n d ro id ｱ ﾌﾟ ﾘ(ｽ ﾏﾎ) 1 ' AAA A-1 234 56-BCD EF V 11.1 .23 .6. 3-2 018 050 1 CT IPC W-2 45C (北 庭 ) a1 b 2 c3 d 4 e 5 2 ' BBB B-2 345 67-CDE FG V 11.1 .34 .6. 2-2 019 011 5 P8 4WT 20( 南 庭 ) b2 c3d 4e5 f6 権 限 ﾛ ｸﾞ ｲ ﾝ 名 ｱﾌﾟﾘ ･ﾊﾟ ｽﾜｰ ﾄ ﾞ A n dro id ｱﾌﾟ ﾘ(ｽ ﾏﾎ) ﾛ ｸ ﾞ ｲ ﾝ 名 ｶﾒ ﾗ兼 ｱﾌﾟ ﾘ ･ﾊ ﾟｽﾜ ｰﾄﾞ A d m i n a d m i n c3d 4e5 f6g 7 o w n e r d4e 5f6 g7h 8 u s e r e5f 6g7 h8i 9 G u e s t g u e s t な し a1 b 2c 3d4 e5 U s e r b2 c 3d 4e5 f6 a d m i n Wi ndo wsX X ｱ ﾌﾟﾘ (PC) Hi P2P Cl ient (C TIP CW-245 C/居 間 ) (P 84W T20 -3-FA-3 2/ 秋 元 ﾉ ｲｽﾞ ) C tro Nic s (C TIP CW-245 C/居 間 ) (P 84W T20 -3-FA-3 2/ 秋 元 ﾉ ｲｽﾞ ) a d m i n 監 視 ｶ ﾒ ﾗ の 仕 様 一 覧 表 ( ﾀ ﾞ ﾐ ｰ ) I P C A M IP Cam era HiP2 P C lie n t Ct roN ics

5.結論 5-1.ｶﾒﾗの音声出力とｵｰﾃﾞｨｵ装置への接続 1)｢4-1/図 12｣に示したものは､ｶﾒﾗの音声出力をｵｰﾃﾞｨｵ装置に接続した状態であ り､ｺﾝﾄﾛｰﾙを行う側の PC やｽﾏﾎのﾏｲｸ音が､ｵｰﾃﾞｨｵ装置から出力される事を確認し た状態である｡ 2)写真には掲載していないが､ｽﾋﾟｰｶｰを含むﾊﾞｲｸ用ｵｰﾃﾞｨｵ装置を適用し､ｶﾒﾗ本体 用と共に､双方の直流電源を付属の AC ｱﾀﾞﾌﾟﾀｰより確保すれば､そのまま屋外に本 設置可能となって､屋外でもｺﾝﾄﾛｰﾙ側の PC やｽﾏﾎのﾏｲｸから､音声出力が可能とな る｡ 但し､設置の際はﾊｳﾘﾝｸﾞを起さない様に､ｶﾒﾗ本体とｽﾋﾟｰｶｰの間隔を適度に保 つ配慮が必要となる｡ 3)ﾊﾞｲｸ用のｵｰﾃﾞｨｵ装置が防滴仕様である場合は､長期間の使用に耐えられる様に 考慮して､二重にﾚｼﾞ袋等を被せて置くのが安心であり､これを毎年交換すれば 万全である｡ 4)この様にすれば､外出時に持参した PC やｽﾏﾎの E-Mail に対して､異常通知が届 いた際は､動画像と音声による監視確認と共に､不審者に対して呼び掛けや警告 を発する事も可能となる｡ つまり､双方向で音声の通話が実現できたと云う事で ある｡

=> PC の IE11 接続 & ｱﾌﾟﾘ(HiP2P) => 全二重､ｽﾏﾎｱﾌﾟﾘ(CtroNics) => 半二重｡ 5-2.PC の IE11 上のｶﾒﾗ映像

｢4-2/図 13｣に示したｶﾒﾗ映像は､有線 LAN で最初に設定した OS1(Windows)/IE11 上 で､IP と Port No を指定して表示されたものであるが､同じ PC 内のﾀﾞﾌﾞﾙﾌﾞｰﾄ用と してｾｯﾄｱｯﾌﾟ済の OS2(Windows)の方でも同様に表示される｡また､Windows7/10 の他 の PC でも同様となる｡

これは屋内の無線 LAN や､固定 IP Address による屋外からの公衆無線 LAN､そして 携帯電話機用の公衆電波網(LTE)利用の場合も同様に可能である｡

5-3.PC の HiP2P Client 上のｶﾒﾗ映像

｢4-3/図 14｣に示したｶﾒﾗ映像は､Windows7 または同 10 で稼動する HiP2P Client 上で表示されたものであるが､これは同一 PC 内の他方の OS や､他の PC でも同様に 表示する事が可能である｡ こちらは､屋内外の有線･無線 LAN や LTE の何れも利用可能となる｡ 5-4.ｽﾏﾎの CtroNics 上のｶﾒﾗﾘｽﾄとｶﾒﾗ映像 ｢4-4/図 15｣に示したｶﾒﾗ映像は､Android OS で稼動する CtroNics 上で表示された ものである｡こちらも､屋内外の無線 LAN や LTE の何れも利用可能となる｡

6.今後の課題(2019.4.23 に内容を変更) 6-1.監視ｶﾒﾗの動画像とﾏｲｸの音をﾈｯﾄ上で公開可能にする 監視ｶﾒﾗの動画像と内蔵のﾏｲｸで拾った音をﾈｯﾄ上で公開可能にし､視聴者側でﾘｱﾙ ﾀｲﾑにこれを確認できれば用途は拡大する｡ つまり､騒音公害の監視にも繋がる事 になる｡ これを実現するためには､通常の手段で｢Windows 7 or 10/SearchTool｣からﾌﾞﾗｳｻﾞ ｰ(IE11)経由で｢IP CAMERA｣にﾛｸﾞｲﾝし､｢Settings/Advance/User｣にて､下の図 16 の 様にﾕｰｻﾞｰ設定画面で､別途ﾕｰｻﾞｰの追加可能な仕様に改良し､視聴する側の一般ﾕｰ ｻﾞｰでは一部を除き､また招待ﾕｰｻﾞｰでは総てのｶﾒﾗ設定が変更できない作りに仕上 がれば大変に重宝する｡ そのための､改良例として示したのが､図 16 である｡ これは､従来の設定画面に新 規の仕様を追加したものである｡ 6-2.監視ｶﾒﾗ周囲の音の強さに応じてｱﾗｰﾑの設定を可能にする

｢6-1｣と同様に､｢IP CAMERA｣にﾛｸﾞｲﾝし､｢Settings/Alarm/Audio alarm｣にて､ｶﾒﾗ 周囲の音の強さに応じてｱﾗｰﾑの設定を可能にし､これを検出した場合は音が発生 した事を静止画ﾌｧｲﾙで､指定の宛先ﾒｰﾙへ知らせると共に､ｶﾒﾗ内蔵の SD ﾒﾓﾘと指定 の FTP ｻｰﾊﾞｰへ､音入りの静止画ﾌｧｲﾙ(情報量の少ない動画ﾌｧｲﾙとなる)を､記録可能 な仕様に改良する｡ なおこちらの件は､図示はしていない｡ 6-3.製造ﾒｰｶｰへの改善要望 ｢6-1､2｣で示した件について､製造ﾒｰｶｰへは今後この方向での改善を望みたい｡ 図 16.改良後の予想画面

7.追加事項 室内の仮設置で動作確認終了後に､庭に面する外壁に自前工事にて本設置が終了 した様子を図 17 に示す｡ 作成:2019.4.10､変更と追加: 2019.4.23 / 以上 図 17.外壁への本設置が終了した様子 有線LAN 用ﾊﾌﾞ と､AC ｱﾀﾞﾌﾟﾀｰ ×4 ｹが収納さ れているﾀｯﾊﾟｰ｡ 既存の監視ｶﾒﾗ 新規の監視ｶﾒﾗ P84WT20( 南 西 側庭用) ｺﾝﾄﾛｰﾙ側の PC & ｽ ﾏﾎのﾏｲｸからの呼 掛用､ｽﾋﾟｰｶｰ付き ﾊﾞｲｸｵｰﾃﾞｨｵ(通常 はﾚｼﾞ袋を被せて 置き､防水対策を 行なう)｡ AC100V ﾗｲﾝ､AC ｱﾀﾞ ﾌﾟﾀｰ出力､LAN ｹｰﾌﾞ ﾙ､ｵｰﾃﾞｨｵ信号ﾗｲﾝ､各 配線兼防水用の配管｡
