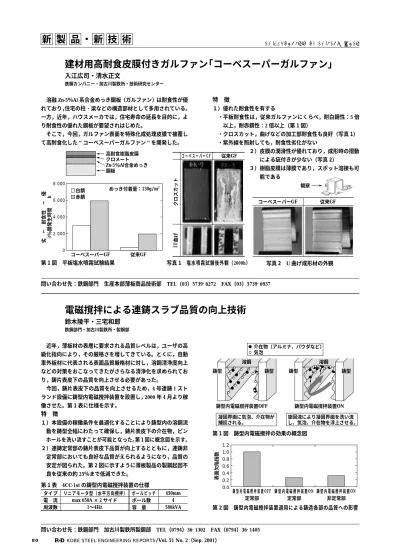

KOBE STEEL ENGINEERING REPORTS
/Vol. 51 No. 2（Sep. 2001）新 製 品 ・ 新 技 術
溶融 Zn-5％Al 系合金めっき鋼板（ガルファン）は耐食性が優 れており，住宅の柱 ･ 梁などの構造部材として多用されている。
一方，近年，ハウスメーカでは，住宅寿命の延長を目的に，よ り耐食性の優れた鋼板が要望されはじめた。
そこで，今回，ガルファン表面を特殊化成処理皮膜で被覆し て高耐食化した コーベスーパーガルファン を開発した。
特 徴
１）優れた耐食性を有する
・平板耐食性は，従来ガルファンにくらべ，耐白錆性：5 倍 以上，耐赤錆性：2 倍以上（第 1 図）
・クロスカット，曲げなどの加工部耐食性も良好（写真 1）
・紫外線を照射しても，耐食性劣化がない
２）皮膜の潤滑性が優れており，成形時の摺動 による疵付きが少ない（写真 2）
３）樹脂皮膜は薄膜であり，スポット溶接も可 能である
建材用高耐食皮膜付きガルファン「コーベスーパーガルファン」
入江広司・清水正文
鉄鋼カンパニー・加古川製鉄所・技術研究センター
問い合わせ先：鉄鋼部門 生産本部薄板商品技術部 TEL（03）5739−6272 FAX（03）5739−6937
近年，薄板材の表層に要求される品質レベルは，ユーザの高 級化指向により，その厳格さを増してきている。とくに，自動 車外板材に代表される表面品質厳格材に対し，溶鋼清浄度向上 などの対策をおこなってきたがさらなる清浄化を求められてお り，鋳片表皮下の品質を向上させる必要があった。
今回，鋳片表皮下の品質を向上させるため，4 号連鋳 1 スト ランド設備に鋳型内電磁攪拌装置を設置し，2000 年 4 月より稼 働させた。第 1 表に仕様を示す。
特 徴
１）本設備の稼働条件を最適化することにより鋳型内の溶鋼流 動を鋳型全幅にわたって確保し，鋳片表皮下の介在物，ピン ホールを洗い流すことが可能となった。第 1 図に概念図を示す。
２）連鋳定常部の鋳片表皮下品質が向上するとともに，連鋳非 定常部においても良好な品質がえられるようになり，品質の 安定が図られた。第 2 図に示すように薄板製品の製鋼起因不 良を従来の約 25％まで低減できた。
問い合わせ先：鉄鋼部門 加古川製鉄所製鋼部 TEL（0794）36−1302 FAX（0794）36−1405
電磁撹拌による連鋳スラブ品質の向上技術
鈴木陵平・三宅和郎
鉄鋼部門・加古川製鉄所・製鋼部 高耐食樹脂皮膜 クロメート Zn-5％Al合金めっき 鋼板
めっき付着量：130g/m2
コーベスーパーGF 従来GF
8 000
6 000
4 000
2 000
0
劣 ← 耐食性 → 優3
％錆発生時間 h白錆 赤錆
コーベスーパーGF
コーベスーパーGF 観察
従来GF 従来GF
クロスカット IT曲げ
第 1 図 平板塩水噴霧試験結果 写真 1 塩水噴霧試験後外観（2000h） 写真 2 U 曲げ成形材の外観
第 1 表 4CC-1st の鋳型内電磁攪拌装置の仕様
450mm ポールピッチ
リニアモータ型（水平方向攪拌）
タイプ
4 ポール数
max 650A × 2 サイド 電 流
586kVA 容 量
1〜4Hz 周波数
溶鋼 鋳型
介在物（アルミナ、パウダなど）
気泡
鋳型
溶鋼 鋳型 鋳型
鋳型内電磁撹拌装置OFF 凝固界面に気泡、介在物が 捕捉される。
旋回流により凝固界面を洗い流 し、気泡、介在物を浮上させる。
鋳型内電磁撹拌装置ON
第 1 図 鋳型内電磁攪拌の効果の概念図
1.2 1.0 0.8 0.6 0.4 0.2 0.0
表面欠陥指数
鋳型内電磁攪拌装置OFF 定常部
鋳型内電磁攪拌装置ON 定常部
鋳型内電磁攪拌装置ON 非定常部 第 2 図 鋳型内電磁攪拌装置適用による鋳造各部の品質への影響
