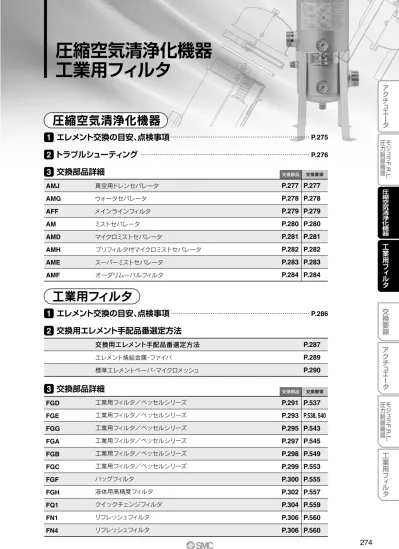

Buhin-C-C1.indd

(1)

圧縮空気清浄化機器

工業用フィルタ

交換部品交換要領交換部品交換要領

AMJ

AMG

AFF

AM

AMD

AMH

AME

AMF

真空用ドレンセパレータ

ウォータセパレータ

メインラインフィルタ

ミストセパレータ

マイクロミストセパレータ

プリフィルタ付マイクロミストセパレータ

スーパーミストセパレータ

オーダリムーバルフィルタ

P.277

P.278

P.279

P.280

P.281

P.282

P.283

P.284

P.277

P.278

P.279

P.280

P.281

P.282

P.283

P.284

3 交換部品詳細

2 トラブルシューティング

1 エレメント交換の目安、点検事項

2 交換用エレメント手配品番選定方法

1 エレメント交換の目安、点検事項

圧縮空気清浄化機器

工業用フィルタ

交換用エレメント手配品番選定方法

エレメント焼結金属・ファイバ

標準エレメントペーパ・マイクロメッシュ

P.287

P.289

P.290 FGD

FGE

FGG

FGA

FGB

FGC

FGF

FGH

FQ1

FN1

FN4

工業用フィルタ／ベッセルシリーズ

バッグフィルタ

液体用高精度フィルタ

クイックチェンジフィルタ

リフレッシュフィルタ

P.291

P.293

P.295

P.297

P.298

P.299

P.300

P.302

P.304

P.306

P.537 P.538, 540

P.543

P.545

P.549

P.553

P.555

P.557

P.559

P.560

3 交換部品詳細

P.275

P.286

P.276

274 ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

圧縮空気清浄化機器

工業用

フ

ィ

ル

タ

交換要領

ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

(2)

メインラインフィルタ・ミストセパレータ・マイクロミストセパレータ交換の目安、点検事項

■交換の目安

＜エレメントの交換時期＞

a. AFF2C∼22C,37B,75B,AM□150C∼550C,650,850の場合

圧力降下が0.1MPaに達した時、または使用開始後2年を経過した時のいずれか早い方です。[圧力降下は、目詰まり

チェッカ付（−T）、差圧計付（オーダーメイド仕様）で確認できます。]

b. AFF75A∼220A,AMD8□□∼AMD10□□（自立型）の場合

圧力降下が0.1MPaに達した時、または使用開始後1年を経過した時のいずれか早い方です。圧力降下は、圧力計等

で確認してください。（圧力計付：−G）

c. AMEの場合

上記aに至るまでに、エレメント表面に赤班が生じた場合にも交換してください。

d. AMFの場合

上記aまたはbに至るまでに、出口側にオイル臭が生じた場合にも交換してください。

¡エレメント交換の際は、Oリング、ガスケットも新品と交換してください。交換方法は、交換部品詳細ページをご

参照ください。

■点検事項

q

エレメントが交換時期となった場合は、直ちに新しいエレメントに交換してください。交換せずに使用を続けられ

ますとエレメントが損傷する場合があります。

w

フィルタ容器内に蓄積したドレンは、必ず排出してください。

ドレンの排出を怠りますと、蓄積したドレンが出口側へ流出します。

AFF2C∼22C,37B,75B,AM□150C∼550C,650,850のドレンコック付、ド

レンガイド付、ボールバルブ付をご使用の場合、ドレンの液面がサイトグラスの

中央に達する前にドレンを排出してください。ドレンの排出を怠りますと、出口

側へドレンが流出しますので、右図を参考にドレンの排出および排出確認を行っ

てください。

e

オートドレン付の場合

¡オートドレンは、ドレン液面がサイトグラス上部まで達した時点で作動し、ド

レンが排出されます。

¡AFF2C∼22C,37B,AM□150C∼550C,650のオートドレン付の場合、通常

使用時、つまみは「S」側に締め込まれてた状態で自動排出しますが、マニュア

ルでもドレン排出が可能です。

＜マニュアル操作の方法＞

オートドレンの先端部がマニュアルのつまみになっておりますので、通常使用

される際、つまみは『Ｓ』側に締め込まれておりますが、『Ｏ』側に緩めますとド

レンを排出することができます。（ただし、ドレン排出の際、フィルタ内に圧

力が残っていますと、ドレンポートからドレンが勢い良く吹き出しますので注

意してください。）

■発生するトラブル（参考）

トラブルシューティングをご確認ください。（P.276）

エレメント交換の目安、点検事項

1 圧縮空気清浄化機器

エレメントの交換の目安、点検事項は一般的な内容です。

開閉 O S 中央付近に達するまでにドレンを排出してください。サイトグラスドレンの液面

275

(3)

対策

要因

故障（現象）

カタログの最大流量線図以下で使用いただく

か、フィルタサイズの見直し。

エレメント交換

流量オーバー

エレメントが寿命となった状態での継続使用

カタログの最大流量線図以下で使用いただく

か、フィルタサイズの見直し。

エレメント交換

【マニュアルの場合】

ドレン液面がサイトグラス中央付近に達する

までに排出させる。

【オートドレンの場合】

内部洗浄またはオートドレンの交換。

配管の端末にAMシリーズの設置

清浄な環境で行う。ノズル吹き出し口は負圧

となり周囲空気を巻き込み、ブローエア中に

油分や固形異物が混入する場合がある。

二次側配管内部の洗浄

流量オーバー

エレメントが寿命となった状態での継続使用

ドレンの排出不良

フィルタ二次側に設置した機器からグリース

等油分の流出

周囲空気の巻き込み

（エアーブローで使用した場合）

二次側配管内部の洗浄不足

qOリングに異物付着がないかを確認

w

Oリングによじれ・傷・亀裂・劣化がないこ

とを確認

シート不良

内部洗浄またはオートドレンの交換

エア供給能力の確認

N.O.タイプ 0.1MPa

N.C.タイプ 0.15MPa

シート不良（異物の付着）

作動不良

供給圧力不足

圧力降下が大きい

二次側に油分または

固形異物が出る

外部漏れ

フロート式オートドレンの

漏れ

トラブルシューティング

2 トラブルシューティングは一般的な内容です。

276 ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

交換要領

ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

(4)

OUT IN IN OUT

t

w

y

r

e

y

r

w

e

構造図

交換部品

部品名材質

_AMJ3000

_AMJ4000

部品番号

_AMJ5000

備考

番号 ─ ─ NBR NBR NBR AMJ-EL3000 AMJ-CA30-□ C3SFP-260S ─ AMJ-SA001 AMJ-EL4000 AMJ-CA40-□ C4SFP-260S ─ AMJ-SA002 AMJ-EL5000 AMJ-CA40-□ C4SFP-260S 111710 AMJ-SA003 エレメントアセンブリケースアセンブリ注） Oリング Oリングスペーサ 2 3 4 5 6

※番号はBest Pneumatics AMJシリーズの構造図と同じになっています。

注）・ケースアセンブリには番号yのスペーサは含まれておりません。

保守点検

注意

q

エレメントの交換時期は次のどちらか早い方となります。

¡圧力降下が0.02MPaに達した時

¡使用開始から2年経過時

エレメントの品番：AMJ-EL＊＊＊＊

※＊＊＊＊はAMJのサイズの記号（例：AMJ-EL3000）

w

エレメントアセンブリの交換手順。

まず、ケース内部の圧力を大気圧に戻してください。（圧力を

0MPaにする）

¡ケース（ハウジング）をはずす。

¡エレメントを交換する。

¡ケース（ハウジング）を付ける。

※（）内はAMJ5000の場合

六角穴付ボルト AMJ3000, 4000 AMJ5000 エレメント（使用済）エレメント（新品）エレメント（新品）

AMJ3000, 4000

AMJ5000

AMJ

Series

真空用ドレンセパレータ

277

(5)

r

番号 4 名称※1 _適用型式※2 オプションF以外オプションFの場合材質樹脂他エレメントアセンブリ

AMG150C

AMG-EL150 AMG-EL150-F

AMG250C

AMG350C

AMG450C

型式 AMG-EL450 AMG-EL450-F

AMG550C

AMG650

AMG-EL650 ─

AMG850

AMG-EL850 ─ ※1）エレメントアセンブリには、ガスケット（1個）、Oリング（1個）を付属しています。 ※2）オプションFは､ゴム材質：フッ素ゴムの場合

交換部品

構造図

※番号はBest Pneumatics AMGシリーズの構造図と同じになっています。

AMG150C

∼

AMG550C, AMG650

AMG850

保守点検

q

エレメントの交換

極端に汚れた空気の場合、劣化したオイルや錆等が付着し目詰

まりを起こすことも考えられますので、定期的にエレメントの

交換を行ってください(圧力降下が0.1MPa に達した時あるい

は使用開始後2年)。

エレメントアセンブリ（ガスケット、Ｏリング付属）の品番：Ａ

ＭＧ−ＥＬ＊＊＊

※＊＊＊はＡＭＧのサイズの記号（例：ＡＭＧ−ＥＬ１５０）

w

エレメントアセンブリの交換手順

まず、ボディ内部の圧力をぬいてください。（圧力を0MPaに

する）

¡六角穴付ボルト４本をはずす。

¡エレメント、ガスケット、Ｏリングを交換する。

¡六角穴付ボルトを締め直す。

Ｏリング（新品）Ｏリング（使用済）ガスケット（使用済）エレメント（使用済）ガスケット（新品）エレメント（新品） OUT IN IN OUT

r

六角穴付ボルトハウジング

AMG

Series

ウォータセパレータ

278 ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

交換要領

ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

(6)

構造図

AFF2C

∼

AFF22C, AFF37B

AFF75A

∼

220A

AFF75B

w

エレメントアセンブリの交換手順

まず、ボディ内部の圧力をぬいてください。（圧力を0MPaに

する）

¡六角穴付ボルト4本をはずす。

¡エレメント、ガスケット､Ｏリングを交換する。

¡六角穴付ボルトを締め直す。

保守点検

q

エレメントの交換時期は次のどちらか早い方となります。

¡圧力降下が0.1MPa に達した時

¡使用開始から2年経過時

エレメントアセンブリ（ガスケット、Oリング付属）の品番：

AFF-EL＊＊＊

※＊＊＊はAFFのサイズ記号(例:AFF-EL2B)

※1）エレメントアセンブリには、ガスケット（1個）、Oリング（1個）を付属しています。 ※2）オプションFは､ゴム材質：フッ素ゴムの場合

交換部品

番号 4 名称※1 _材質コットンペーパ他エレメントアセンブリ

AFF2C

AFF-EL2B AFF-EL2B-F

AFF4C

AFF-EL4B AFF-EL4B-F

AFF8C

AFF-EL8B AFF-EL8B-F

AFF11C

型式 AFF-EL11B AFF-EL11B-F

AFF22C

AFF-EL22B AFF-EL22B-F

AFF37B

AFF-EL37B ─

AFF75B

AFF-EL75B ─ 適用型式※2 オプションF以外オプションFの場合番号 3 部品名材質 NBR ─ 型式 AFF75A エレメント 4 パッキン EC700-003N AL-33S EC800-003N AL-34S EC900-003N AL-35S

AFF125A AFF150A AFF220A

交換部品

個数 1 1

※番号はBest Pneumatics AFFシリーズの構造図と同じになっています。Ｏリング（新品）Ｏリング（使用済）ガスケット（使用済）エレメント（使用済）ガスケット（新品）エレメント（新品）六角穴付ボルトハウジング OUT IN

r

OUT IN

r

e

ドレン N-4 ドレン N-3 (OUT側) 圧力取出口 N-5 N-1 _N-6 圧力取出口 (IN側) IN N-2 OUT

AFF

Series

メインラインフィルタ

279

(7)

r

構造図

※番号はBest Pneumatics AMシリーズの構造図と同じになっています。

AM150C

∼

AM550C, AM650

AM850

保守点検

q

エレメントの交換時期は次のどちらか早い方となります。

¡圧力降下が0.1MPaに達した時

¡使用開始から2年経過時

エレメントアセンブリ（ガスケット、Oリング付属）の品番：

AM-EL＊＊＊

※＊＊＊はAMのサイズ記号(例:AM-EL150)

w

エレメントアセンブリの交換手順

まず、ボディ内部の圧力をぬいてください。（圧力を0MPaに

する）

¡六角穴付ボルト4本をはずす。

¡エレメント、ガスケット､ Oリングを交換する。

¡六角穴付ボルトを締め直す。

※1）エレメントアセンブリには、ガスケット（1個）、Oリング（1個）を付属しています。 ※2）オプションFは､ゴム材質：フッ素ゴムの場合

交換部品

番号 4 名称※1 _材質グラスファイバ他エレメントアセンブリ

AM150C

AM-EL150 AM-EL150-F

AM250C

AM-EL250 AM-EL250-F

AM350C

AM-EL350 AM-EL350-F

AM450C

型式 AM-EL450 AM-EL450-F

AM550C

AM-EL550 AM-EL550-F

AM650

AM-EL650 ─

AM850

AM-EL850 ─ 適用型式※2 オプションF以外オプションFの場合 OUT IN IN OUT

r

Ｏリング（新品）Ｏリング（使用済）ガスケット（使用済）エレメント（使用済）ガスケット（新品）エレメント（新品）六角穴付ボルトハウジング

AM

Series

ミストセパレータ

280 ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

交換要領

ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

(8)

構造図

AMD150C

∼

AMD550C, AMD650

AMD80

□

, 81

□

, 9

□

0, 9

□

1, 10

□

0 AMD850

保守点検

q

エレメントの交換時期は次のどちらか早い方となります。

¡圧力降下が0.1MPaに達した時

¡使用開始から2年経過時（自立型は1年）

エレメントアセンブリ（ガスケット、Oリング付属）の品番：

AMD-EL＊＊＊

※＊＊＊はAMD のサイズ記号(例:AMD-EL150)

w

エレメントアセンブリの交換手順

まず、ボディ内部の圧力をぬいてください。（圧力を0MPaに

する）

¡六角穴付ボルト4本をはずす。

¡エレメント、ガスケット、Oリングを交換する。

¡六角穴付ボルトを締め直す。

交換部品

※1）エレメントアセンブリには、ガスケット（1個）、Oリング（1個）を付属しています。 ※2）オプションFは､ゴム材質：フッ素ゴムの場合番号 4 名称※1 _材質グラスファイバ他エレメントアセンブリ

AMD150C

AMD-EL150 AMD-EL150-F

AMD250C

AMD350C

AMD450C

型式 AMD-EL450 AMD-EL450-F

AMD550C

AMD650

AMD-EL650 ─

AMD850

AMD-EL850 ─ 適用型式※2 オプションF以外オプションFの場合

交換用パーツリスト

KA00061 （1A-G35） 63174 63148 OD112XID90XT3 ─ OD112XID90XT3 ─ OD112XID90XT3 AL-61S AL-60S AL-63S AL-62S AL-31S 1 1 3 3 5 1 1 1 1 1 1 ─ 3 ─ 5 1 1 3 3 5 AMD800 AMD810 AMD801 AMD811 AMD900 AMD910 AMD901 AMD9111 AMD1000 AMD1010 適用フィルタ型式手配品番個数手配品番個数手配品番個数手配品番個数手配品番個数

e

エレメント

r

パッキン

t

パッキン

y

ガスケット

u

Oリング（材質NBR）（材質NBR）（材質V＃6500）（材質NBR）（呼び） 1 1 3 3 5

※番号はBest Pneumatics AMDシリーズの構造図と同じになっています。Ｏリング（新品）Ｏリング（使用済）ガスケット（使用済）エレメント（使用済）ガスケット（新品）エレメント（新品）六角穴付ボルトハウジング OUT IN IN

r

OUT

y

t

u

r

e

ドレンエレメント部詳細 IN OUT

AMD

Series

マイクロミストセパレータ

281

(9)

構造図

※番号はBest Pneumatics AMHシリーズの構造図と同じになっています。

AMH150C

∼

AMH550C, AMH650

AMH850

保守点検

q

エレメントの交換時期は次のどちらか早い方となります。

¡圧力降下が0.1MPaに達した時

¡使用開始から2年経過時

エレメントアセンブリ（ガスケット、Oリング付属）の品番：

AMH-EL＊＊＊

※＊＊＊はAMHのサイズ記号(例:AMH-EL150)

w

エレメントアセンブリの交換手順

まず、ボディ内部の圧力をぬいてください。（圧力を0MPaに

する）

¡六角穴付ボルト4本をはずす。

¡エレメント、ガスケット､ Oリングを交換する。

¡六角穴付ボルトを締め直す。

交換部品

AMH150C

AMH-EL150 AMH-EL150-F

AMH250C

AMH350C

AMH450C

型式 AMH-EL450 AMH-EL450-F

AMH550C

AMH650

AMH-EL650 ─

AMH850

AMH-EL850 ─ 適用型式※2 オプションF以外オプションFの場合Ｏリング（新品）Ｏリング（使用済）ガスケット（使用済）エレメント（使用済）ガスケット（新品）エレメント（新品）六角穴付ボルトハウジング OUT IN

r

OUT IN

r

AMH

Series

プリフィルタ付マイクロミストセパレータ

282 ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

交換要領

ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

(10)

構造図

※番号はBest Pneumatics AMEシリーズの構造図と同じになっています。

AME150C

∼

AME550C

AME650, AME850

保守について

q

エレメントの交換時期は次のどちらか早い方となります。

¡エレメント表面に赤い斑点が現れた時

¡使用開始から2年経過時または圧力降下が0.1MPaに達した

時エレメントアセンブリ（ガスケット、Oリング付属）の品番：

AME-EL＊＊＊

※＊＊＊はAMEのサイズ記号(例:AME-EL150)

w

エレメントアセンブリの交換手順

まず、ボディ内部の圧力をぬいてください。（圧力を0MPaに

する）

¡六角穴付ボルト4本をはずす。

¡エレメント、ガスケット、Oリングを交換する。

¡六角穴付ボルトを締め直す。

交換部品

AME150C

AME-EL150 AME-EL150-F

AME250C

AME350C

AME450C

型式 AME-EL450 AME-EL450-F

AME550C

AME650

AME-EL650 ─

AME850

AME-EL850 ─ 適用型式※2 オプションF以外オプションFの場合Ｏリング（新品）Ｏリング（使用済）ガスケット（使用済）エレメント（使用済）ガスケット（新品）エレメント（新品）六角穴付ボルトハウジング OUT OUT IN IN

r

AME

Series

スーパーミストセパレータ

283

(11)

構造図

AMF150C

∼

AMF550C

AMF80

□

, 90

□

, 1000

AMF650, AMF850

保守点検

q

エレメントの交換

エレメントの寿命は圧縮空気中の臭気濃度によって左右される

ので、明確に表示できません。脱臭性能保持期間を確認し、以

後は定期的にエレメント交換を行ってください。

¡出口側にオイル臭が生じた時。

¡使用開始から2年が経過した時または圧力降下が0.1MPaに

達したら新しいものと交換してください。

エレメントアセンブリ（ガスケット、Oリング付属）の品番：

AMF-EL＊＊＊

※＊＊＊はAMFのサイズ記号(例:AMF-EL150)

w

エレメントアセンブリの交換手順

まず、ボディ内部の圧力をぬいてください。

（圧力を0MPaにする）

¡六角穴付ボルト4本をはずす。

¡エレメント、ガスケット、Oリングを交換する。

¡六角穴付ボルトを締め直す。

交換部品

AMF150C

AMF-EL150 AMF-EL150-F

AMF250C

AMF350C

AMF450C

型式 AMF-EL450 AMF-EL450-F

AMF550C

AMF650

AMF-EL650 ─

AMF850

AMF-EL850 ─ 適用型式※2 オプションF以外オプションFの場合

交換用パーツリスト

KA00061 （1A-G35） 63271 63148 OD112XID90XT3 ─ OD112XID90XT3 ─ OD112XID90XT3 AL-61S AL-60S AL-63S AL-62S AL-31S 1 1 3 3 5 1 1 1 1 1 1 ─ 3 ─ 5 1 1 3 3 5 AMF800 AMF801 AMF900 AMF901 AMF1000 適用フィルタ型式 _手配品番個数 _手配品番個数 _手配品番個数 _手配品番個数手配品番個数

e

エレメント

r

パッキン

t

パッキン

y

ガスケット

u

Oリング（材質NBR）（材質NBR）（材質V＃6500）（材質NBR）（呼び） 1 1 3 3 5

※番号はBest Pneumatics AMFシリーズの構造図と同じになっています。Ｏリング（新品）Ｏリング（使用済）ガスケット（使用済）エレメント（使用済）ガスケット（新品）エレメント（新品）六角穴付ボルトハウジング

y

t

u

r

e

ドレン N-3 N-1 N-2 エレメント部詳細 IN OUT

r

OUT OUT IN IN N-4 圧力取出口（IN側）圧力取出口N-5 （OUT側）

AMF

Series

オーダリムーバルフィルタ

284 ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

交換要領

ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

(12)

(13)

■交換の目安

〈エレメント交換〉

一次側と二次側の圧力差（圧力降下）が0.1MPaに達した時。

また、圧力差が発生しなくても使用後2年で交換してください。

■点検事項

定期的に各シール部から漏れのないことを確認してください。

定期的に圧力／温度等を確認し、フィルタの使用可能範囲内であることを確認してください。

運転中に差圧が0.1MPaに達した時は、運転を止めて、エレメントを新品と交換してください。

定期的にケース内に溜まったゴミを取り除いてください。

エレメント交換の目安、点検事項

1 工業用フィルタ

286 ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

交換要領

ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

(14)

交換用エレメント手配品番選定方法

型式表示方法

FGG S B 20 B

002 N

B C D エレメント長さ L500（L250×2本） L750（L250×3本） L1000（L250×4本）記号

エレメント長さ

20 接続口径 Rc 2 記号

接続口径

材質

S L 本体 SUS304 SUS304 Oリング NBR FKM 記号 B S T G H P M L エレメント種類焼結金属ペーパマイクロメッシュファイバ（ハニカム）材質ブロンズステンレスポリプロピレングラスファイバコットンコットン SUS304/エポキシ SUS316 記号

エレメント分類

注1）ファイバエレメントの場合は不用。注2）ブロンズエレメントの場合は不可。 X50 001 002 005 010 020 040 050 070 074 075 100 105 120 公称ろ過精度（μm） 0.5 1 2 5 10 20 40 50 70 74 75 100 105 120 記号

公称ろ過精度（μm）

注） A注2） T N V エレメントパッキン材質ノンアスベストフッ素樹脂 NBR FKM 記号

エレメントパッキン材質

注1）注）エレメント分類に伴う公称ろ過精度との対照はP.289、 290をご参照ください。無記号 G1 G2 圧力計の種類なし（プラグ付） G46-10-02M（接液部黄銅） G46-10-02X3（接液部SUS）記号

オプション

※使用流体により圧力計は使い分けてください。

A

仕様

型式 7注2） ø65× L500 NBR FKM 14 ø65× L250 7注2） ø65× L750 21 ø65× L250 7注2） ø65× L1000 28 ø65× L250 7注2） ø65× L500 14 ø65× L250 7注2） ø65× L750 21 ø65× L250 7注2） ø65× L1000 28 ø65× L250 SUS304 SUS304 SS400（ユニクロメッキ）エレメントサイズ主要材質カバーケース Oリング脚

FGGLD

注1)

FGGLC

注1)

FGGLB

注1)

FGGSD

注1)

FGGSC

注1)

FGGSB

注1) エレメント本数注1）気体には使用不可注2）焼結金属エレメント・ペーパエレメントの場合

A

B

※FGGSB-20-B002NA用のエレメント品番

q

エレメント長さ

※エレメント長さは短尺品を数本組合せた長さになります。

wエレメント分類

e

公称ろ過精度

r

エレメント

パッキン材質

工業用フィルタの品番確認

品番より右記を確認

エレメント本数と

エレメントサイズを選択

※2通りの本数とサイズが選択でき、使用用途に合わせた選択をしてください。

1

2

5

3

4 手配例

交換用エレメント品番

交換用エレメントの品番はフィルタの銘板に記載されています。ここに記載されているエレメント品番を手配してください。

POINT

※銘板の記載内容が確認できない場合には、以下の例にしたがいエレメント品番を選定してください。

287

(15)

交換用エレメントは各種あります。

お客様で使用されている工業用フィルタの型式からエレメント型式を選択してください。

エレメント品番表示方法

A注） T N V パッキン材質ノンアスベストフッ素樹脂 NBR FKM 使用温度範囲（℃） 0∼150 0∼120 0∼80 0∼120 記号

パッキン材質と使用温度範囲

注）ブロンズエレメントの場合は不可。

B 200

E

エレメント記号

N

002

B S エレメント材質ブロンズ SUS316 記号

エレメント材質

001 002 005 010 020 040 070 100 120 公称ろ過精度（μm）記号

公称ろ過精度（μm）

100 200 300 400 エレメントサイズ ø65×L250 ø65×L500 ø65×L750 ø65×L1000 記号

エレメントサイズ

1 2 5 10 20 40 70 100 120

C

エレメント型式決定

, で選択した項目をエレメント型式に当てはめます。

※手配数はB項のtのエレメント本数で手配してください。

例題の場合の本数は7本になります。

2 型式決定

A B

A

1 A

5 B

A

3

4 A

288 ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

交換要領

ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

(16)

●機械的強度・耐熱・耐薬品性に優れてい

ます。

●微粉末金属の焼結ですので、高いろ過

精度が得られます。

●目詰りが進行しても、洗浄することに

より、反復使用が可能です。

●主な用途

液体を清浄に保つための、チェックフィルタとして最適です。各種気体・液体・一般溶剤・高温流体材質ブロンズ 0∼150 使用不可条件により使用可 B 1,2,5,10,20,40,70,100,120 0.7MPa 0.1MPa

SUS316

0∼150 使用可注1）使用可 S 酸アルカリ

仕様

注1）塩酸、フッ酸、リン酸には使用できません。注2）使用するパッキン材質によって異なります。

エレメント品番表示方法

焼結金属フィルタエレメント

●各々異った特性をもつ4種類の材質が

揃っていますので、あらゆる用途に、

幅広く適応します。

●粒子捕集容量が大きく、エレメント

ライフが長いので経済的です。

●使い捨て方式ですから、保守・交換が

容易です。

●主な用途

ファイバエレメント

注）サイズはすべてø65×L250です。長さ違いは、コットンとポリプロピレンのみ750mmまで特注対応可能です。注）ファイバエレメントは、エレメント用パッキンを使用しません。

仕様

材質コア（芯）材質 SUS304 ポリプロピレン SUS316 使用温度（℃） −20∼100 0∼60 0∼400 公称ろ過精度（μm） 0.5,1,5,10,20,50,75,100 0.5,1,5,10,20,50,75,100 1,5,10,20 耐差圧（MAX.） 0.2MPa エレメント交換差圧 0.1MPa コットンポリプロピレングラスファイバ

エレメント品番一覧

エレメント材質コア（芯）材質型式表示のエレメント分類コットン SUS304 EH10G EH39R10GV EH23R10GV EH19R10GV EH15R10G EH11R10G EH10R10G EH8R10G H （μm）ポリプロピレンポリプロピレン EHM10A EHM39R10AY EHM23R10AY EHM19R10AY EHM15R10A EHM11R10A EHM10R10A EHM8R10A T グラスファイバ SUS316 ― EHK27R10S EHK19R10S EHK15R10S EHK10R10S ― ― ― G 0.5 1 5 10 20 50 75 100 公称ろ過精度グラスファイバポリプロピレンコットン洗浄水、一般中性液、一般溶剤、_{ドライエア} メッキ液、一般酸、アルカリ液、工業用水、冷却水酸液、高温流体使用温度 ℃注2）公称ろ過精度 μm 耐差圧 MAX. エレメント交換差圧耐薬品性型式表示のエレメント分類 A注） T N V パッキン材質ノンアスベストフッ素樹脂 NBR FKM 使用温度範囲（℃） 0∼150 0∼120 0∼80 0∼120 記号

パッキン材質と使用温度範囲

注）ブロンズエレメントの場合は不可。

B 200

E

エレメント記号

N

005

B S エレメント材質ブロンズ SUS316 記号

エレメント材質

001 002 005 010 020 040 070 100 120 公称ろ過精度（μm）記号

公称ろ過精度（μm）

100 200 300 400 エレメントサイズ ø65×L250 ø65×L500 ø65×L750 ø65×L1000 記号

エレメントサイズ

1 2 5 10 20 40 70 100 120 A T N V 品番 AL-7S AL-6S AL-8S AL-9S 使用数 2 記号

交換用パッキン

ブロンズエレメントは大気中の水分により変色している場合がありますが、特性には影響ありません。

注意

焼結金属・ファイバ

エレメント

289

(17)

●プリーツ型カートリッジですから、

ろ過面積が大きくエレメントライフ

が長いので経済的です。

●主な用途

作動油、潤滑油、燃料油、液体ガス工業用各種オイル・ドライ不活性ガス、ドライエアのろ過に最適です。材質使用温度 ℃ 公称ろ過精度 μm 耐差圧 MAX. 使用接着剤エレメント交換差圧型式表示のエレメント分類ろ紙（コットン、フェノール樹脂含浸） 0∼80 5,10,20 0.6MPa エポキシ樹脂 0.1MPa P

仕様

エレメント品番表示方法

ペーパエレメント

●ステンレス金網で、高いろ過精度を

有します。

●耐熱・耐薬品性に優れ、広い用途に適

用できます。

●プリーツ型カートリッジですので、

円筒の3倍のろ過面積をもっています。

●洗浄・反復使用ができますので、経済

的です。

●主な用途

高精度チェックフィルタとして40ミクロン以下を、高級ストレーナとして74ミクロン以上をご使用ください。各種気体・液体・高温流体

マイクロメッシュエレメント

型式

EM100

SUS304 エポキシ樹脂 −5∼100 使用不可使用可 M 5,10,20,40,74,105 0.7MPa 0.1MPa

EM500

SUS316 ― −180∼300 使用可注1）使用可 L 酸アルカリ

仕様

注1）塩酸、フッ酸、リン酸には使用できません。注2）使用するパッキン材質によって異なります。

エレメント品番表示方法

材質接合材使用温度 ℃注2）公称ろ過精度 μm 耐差圧 MAX. エレメント交換差圧耐薬品性型式表示のエレメント分類 N V パッキン材質 NBR FKM 記号

パッキン材質

200 EP

ペーパエレメント

N

010

005 010 020 公称ろ過精度（μm） 5 10 20 記号

公称ろ過精度（μm）

エレメントサイズ

注）EM100（SUS304）の場合は不可。 A注） T注） N V パッキン材質ノンアスベストフッ素樹脂 NBR FKM 使用温度範囲（℃） 0∼150 0∼120 0∼80 0∼120 記号

パッキン材質と使用温度範囲

500 EM

マイクロメッシュ

エレメント記号

A

074

（サイズø65×L250） 005 010 020 040 074 105 公称ろ過精度（μm） 5 10 20 40 74 105 記号

公称ろ過精度（μm）

100 500 グループ記号 SUS304 SUS316 記号

グループ記号

100 200 300 400 エレメントサイズ ø65×L250 ø65×L500 ø65×L750 ø65×L1000 記号 A T N V 品番 AL-7S AL-6S AL-8S AL-9S 使用数 2 記号

交換用パッキン

ペーパ・マイクロメッシュ

標準エレメント

290 ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

交換要領

ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

(18)

交換用パーツ・パッキンリスト

型式表示方法

FGD C A 03 B

002 N

C E T F カバーアルミアルミ SCS14 SCS14 ケース SPCD SPCD SUS316 SUS316 ガスケット・Oリング NBR NBR フッ素樹脂フッ素樹脂パッキン類ナイロンナイロン・フッ素樹脂（帯電防止仕様）フッ素樹脂フッ素樹脂（帯電防止仕様）記号

材質

A B エレメント長さ L250 L500（L250×2本）記号

エレメント長さ

03 04 06 接続口径 Rc 3/8 1/2 3/4 記号

接続口径

B S T G H P M L エレメント種類焼結金属ファイバペーパマイクロメッシュ材質ブロンズステンレスポリプロピレングラスファイバコットンコットン SUS304 ／エポキシ SUS316 記号

エレメント分類

X50 001 002 005 010 020 040 公称ろ過精度（μm） 0.5 1 2 5 10 20 40 記号

公称ろ過精度（μm）

注） A T N V エレメントパッキン材質ノンアスベストフッ素樹脂 NBR FKM 記号

エレメントパッキン材質

注） X78 X77 仕様／内容なし差圧表示器付差圧スイッチ付記号無記号

オーダーメイド仕様

注）エレメント分類に伴う公称ろ過精度との対照はBest Pneumaticsをご参照ください。 050 070 074 075 100 105 120 公称ろ過精度（μm） 50 70 74 75 100 105 120 記号

仕様

型式 FGDCA ナイロン 1 ø65×L250 2注） ø65×L500 （L250×2）ナイロン・フッ素樹脂アルミ SPCE NBR 1 ø65×L250 2注） ø65×L500 （L250×2） SCS14 SUS316 フッ素樹脂フッ素樹脂 1 ø65×L250 2注） ø65×L500 （L250×2） 1 ø65×L250 2注） ø65×L500 （L250×2）エレメント本数エレメントサイズ主要材質カバーケースガスケット・Oリングパッキン類

FGDCB FGDEA FGDEB FGDTA FGDTB FGDFA FGDFB

注）焼結金属エレメント・ペーパエレメントの場合は1本（ø65×L500）になります。 -B 付属品ブラケット記号無記号なし

付属品

注）エレメント分類によるエレメントパッキン材質の種類につきましては、下表をご参照ください。 B S T G H P M L J エレメントパッキン材質（パッキン無記号なし）ノンアスベスト PTFE NBR FKM V N T A ブロンズステンレスポリプロピレングラスファイバコットン（ファイバ）コットン（ペーパ） SUS304／エポキシ SUS316 ポリエステル／ PP ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ エレメント材質

エレメント／エレメントパッキン材質組合せ表

FGD

Series

q

工業用フィルタ

交換要領は

P.

537

注）静電気が帯電する場合は、帯電防止仕様を選定。

291

(19)

¡選定につきましては、P.287、

288をご参照ください。

¡交換用エレメント型式につきまし

ては、P.289、290をご参照くだ

さい。

※番号はBest Pneumatics FGDシリーズの交換用パーツ・パッキンリストと同じになっています。

交換用パーツ・パッキンリスト

FGD

Series

w

工業用フィルタ／ベッセルシリーズ

交換要領は

P.

537 各部の名称と機能

部品名称材質機能ステンレスまたは鉄樹脂ステンレスまたは鉄樹脂ステンレスまたはアルミ樹脂またはゴムステンレスステンレスまたは鉄ステンレスステンレスまたは鉄ステンレス樹脂またはゴムステンレスステンレス樹脂ステンレスまたは鉄ステンレスまたは鉄ハウジング内のエア抜き用のプラグカバーを締付けますフィルタ本体の蓋エレメントとテンションボルトの隙間をシールしますケース、カバーの連結フィルタ本体エレメントをシールしますエレメントを安定させますドレン抜きプラグエレメント間をシールします（FGD□Bのエレメント2本時使用）六角ボルトパッキンナットパッキンカバーガスケットガイドテンションボルトジョイントケースホルダーパッキンワッシャースプリングパッキンプラグエレメントガイド番号名称品番適用型式部品番号（セット内容）

FGD-OP001

KT-FGDC

KT-FGDE

KT-FGDT

KT-FGDF

FGD-CA002

FGD-CA003

FGD-CA004

FGD-CA005

03

FGD-CV005-

04 06 03

FGD-CV006-

04 06

FGD-KT001

FGD-KT002

FGD-KT003

FGD-KT004

FGDC FGDE FGDT FGDF FGDT・F FGDC・E FGD□ FGDC FGDE FGDT FGDF FGDT・F（L250） FGDT・F（L500） FGDC・E（L250） FGDC・E（L500） q, w, e, r：各1ヶセット t !0 w, r, y, !3, !6：各1ヶセット u, o, !1, !2, !3, !4, !5, !6, !7 ：各1ヶセット注）FGD-CA003、CA005の場合のみ、 !8エレメントガイドがセットに含まれます。ナットセット交換用カバージョイントパッキンセット交換用ケースアッシ

交換部品

q

六角ボルト

w

パッキン

e

ナット

r

パッキン

t

カバー

y

ガスケット

u

ガイド

o

テンションボルト

!0

ジョイント

!3

パッキン

!4

ワッシャー

!5

スプリング

!6

パッキン

!7

プラグ

!2

ホルダー

!1

ケース OUT IN DRAIN

q

w

e

r

t

y

u

o

!0

!1

!2

!3

!4

!5

!6

!7

!8

各部の名称と機能

（図はFGD□B：エレメント2本の場合）注）FGDT・FとFGDC・Eはガスケット部のシール構造が異なるため、互換性がありません。同じ型式のカバーとケースをご使用ください。

!8

エレメントガイド

292 ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

交換要領

ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

(20)

T

FGE

A 10 B

002 N

A B C エレメント長さ L250 L500（L250×2本） L750（L250×3）記号

エレメント長さ

10 20 接続口径 R 1 2 記号

接続口径

B S T G H P M L エレメント種類焼結金属ペーパマイクロメッシュファイバ材質ブロンズステンレスポリプロピレングラスファイバコットンコットン SUS304/エポキシ SUS316 記号

エレメント分類

X50 001 002 005 010 020 040 公称ろ過精度（μm） 0.5 1 2 5 10 20 40 記号

公称ろ過精度（μm）

注）

材質

T 本体 SUS304 ガスケット・Oリングフッ素樹脂記号

材質

S L 本体 SUS304 ガスケット・Oリング NBR FKM 記号 A T N V エレメントパッキン材質ノンアスベストフッ素樹脂 NBR FKM 記号

エレメントパッキン材質

注）注）エレメント分類に伴う公称ろ過精度との対照はBest Pneumaticsをご参照ください。 050 070 074 075 100 105 120 公称ろ過精度（μm） 50 70 74 75 100 105 120 記号

FGETタイプ（ボルト締めタイプ）

FGES・FGELタイプ（Vバンドタイプ）

FGE S A 10 B

002 N A

型式表示方法

G1 G2 無記号圧力計の種類 G46-10-02M（接液部黄銅） G46-10-02-SRB（接液部SUS）なし（プラグ付）記号

オプション

※使用流体により圧力計は使い分けてください。圧力計なしを選択の場合にも、差圧管理は行ってください。

G1

注）エレメント分類によるエレメントパッキン材質の種類につきましては、下表をご参照ください。 B S T G H P M L J エレメントパッキン材質（パッキン無記号なし）ノンアスベスト PTFE NBR FKM V N T A ブロンズステンレスポリプロピレングラスファイバコットン（ファイバ）コットン（ペーパ） SUS304／エポキシ SUS316 ポリエステル／ PP ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ エレメント材質

エレメント／エレメントパッキン材質組合せ表

交換用パーツ・パッキンリスト

仕様

型式 4 ø65∼70 ×L250 NBR SS400（ユニクロめっき） ― FKM SUS304 SUS304 エレメント本数エレメントサイズ主要材質カバーケースガスケット Oリング脚

FGESA

注1) 4 ø65∼70 ×L250

FGELA

注1) 4注2） ø65∼70 ×L500 8 ø65∼70 ×L250

FGESB

注1) 4注2） ø65∼70 ×L750 12 ø65∼70 ×L250

FGESC

注1) 4 ø65× L250

FGETA

4注2） ø65∼70 ×L500 8 ø65∼70 ×L250

FGELB

注1) 4注2） ø65∼70 ×L750 12 ø65∼70 ×L250

FGELC

注1) 4注2） ø65× L500 8 ø65× L250

FGETB

4注2） ø65× L750 12 ø65× L250

FGETC

― ― ― ― ― ― フッ素樹脂フッ素樹脂フッ素樹脂注1）気体には使用不可注2）焼結金属エレメント・ペーパエレメントの場合

FGE

Series

q

工業用フィルタ

交換要領は

P.

538

P.

540

293

(21)

交換用パーツ・パッキンリスト

¡選定につきましては、P.287、

288をご参照ください。

¡交換用エレメント型式につきまし

ては、P.289、290をご参照くだ

さい。

※番号はBest Pneumatics FGEシリーズの交換用パーツ・パッキンリストと同じになっています。

交換部品

FGE

Series

w

工業用フィルタ

交換要領は

P.

538

P.

540

AIR VENT

y

六角プラグ・Oリング

e

Vバンド

r

w

t

q

Oリングフィルタケース OUT 1次側圧力取出口 IN DRAIN 2次側圧力取出口 DRAIN エレメントエレメントガイド

u

エレメントホルダ・スプリングテンションボルトエレメント押え板平座金蝶ナット

FGES

・

FGEL

タイプ（Vバンドタイプ）

FGET

タイプ（ボルト締めタイプ）

No. 名称個数適用型式 CY-24S FGE-OP005 FGES FGE-KT002 ― ― ― FGE-OP008 FGE-KT001 ― ― ― FGE-OP007 ― AL-19S ― CB00021 DA00110 ― ― FGEL FGET 1 2 3 4 5 6 7 1 1 1 4 4 1 1 4 4 Oリングガスケット Vバンド六角ボルト六角ナット六角プラグ Oリングスプリングエレメントホルダカバー

294 ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

交換要領

ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

(22)

FGG S B 20 B

002 N

B C D エレメント長さ L500（L250×2本） L750（L250×3本） L1000（L250×4本）記号

エレメント長さ

20 接続口径 Rc 2 記号

接続口径

材質

S L 本体 SUS304 SUS304 Oリング NBR FKM 記号 B S T G H P M L エレメント種類焼結金属ペーパマイクロメッシュファイバ材質ブロンズステンレスポリプロピレングラスファイバコットンコットン SUS304/エポキシ SUS316 記号

エレメント分類

X50 001 002 005 010 020 040 公称ろ過精度（μm） 0.5 1 2 5 10 20 40 記号

公称ろ過精度（μm）

注） A T N V エレメントパッキン材質ノンアスベストフッ素樹脂 NBR FKM 記号

エレメントパッキン材質

注）注）エレメント分類に伴う公称ろ過精度との対照はBest Pneumaticsをご参照ください。 050 070 074 075 100 105 120 公称ろ過精度（μm） 50 70 74 75 100 105 120 記号

A

型式表示方法

G1 G2 無記号圧力計の種類 G46-10-02M（接液部黄銅） G46-10-02-SRB（接液部SUS）なし（プラグ付）記号

オプション

※使用流体により圧力計は使い分けてください。圧力計なしを選択の場合にも、差圧管理は行ってください。注）エレメント分類によるエレメントパッキン材質の種類につきましては、下表をご参照ください。 B S T G H P M L エレメントパッキン材質（パッキン無記号なし）ノンアスベスト PTFE NBR FKM V N T A ブロンズステンレスポリプロピレングラスファイバコットン（ファイバ）コットン（ペーパ） SUS304／エポキシ SUS316 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ エレメント材質

エレメント／エレメントパッキン材質組合せ表

交換用パーツ・パッキンリスト

仕様

型式 7注2） ø65× L500 NBR FKM 14 ø65× L250 7注2） ø65× L750 21 ø65× L250 7注2） ø65× L1000 28 ø65× L250 7注2） ø65× L500 14 ø65× L250 7注2） ø65× L750 21 ø65× L250 7注2） ø65× L1000 28 ø65× L250 SUS304 SUS304 SS400（ユニクロめっき）エレメントサイズ主要材質カバーケース Oリング脚

FGGLD

注1)

FGGLC

注1)

FGGLB

注1)

FGGSD

注1)

FGGSC

注1)

FGGSB

注1) エレメント本数注1）気体には使用不可注2）焼結金属エレメント・ペーパエレメントの場合

FGG

Series

q

工業用フィルタ

交換要領は

P.

543

295

(23)

エレメントエレメントガイドエレメント取付金具テンションボルトエレメント押え板平座金蝶ナット 2次側圧力取出口 DRAIN 1次側圧力取出口 IN AIR VENT OUT ケース

q

Oリング

e

Oリング

r

六角プラグ

w

Vバンドカバー

交換用パーツ・パッキンリスト

¡選定につきましては、P.287、

288をご参照ください。

¡交換用エレメント型式につきまし

ては、P.289、290をご参照くだ

さい。

※番号はBest Pneumatics FGGシリーズの交換用パーツ・パッキンリストと同じになっています。

交換部品

No. 名称個数適用型式 FGGS FGF-KT02 FGE-OP008 FGF-KT01 FGE-OP007 CY-27S FGGL 1 2 3 4 1 1 1 1 Oリング Vバンド Oリング六角プラグ

FGG

Series

w

工業用フィルタ

交換要領は

P.

543

296 ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

交換要領

ア

ク

チ

ュ

エ

ー

タ

モ

ジ

ュ

ラ

F.R.L.

圧力制御機器

工業用

フ

ィ

ル

タ

(24)

交換用パーツ・パッキンリスト

型式表示方法

FGA C

04 A 10

B

002 N

A B C D エレメント長さ L250 L500（L250×2本） L750（L250×3本） L1000（L250×4本）記号

エレメント長さ

29 34 37 53 83 エレメント配置数 29 34 37 53 83 記号 04 07 09 18 22 エレメント配置数 4 7 9 18 22 記号

エレメント配置数

10 14 20 24 30 40 60 接続口径 25（1B_） 40（1 1/2B_） 50（2B_） 65（2 1/2B_） 80（3B_） 100（4B_） 150（6B_）記号

接続口径

X50 001 002 005 010 020 040 公称ろ過精度（μm） 0.5 1 2 5 10 20 40 記号

公称ろ過精度（μm）

注）

エレメント分類

容器材質(接液部)

C S 容器材質（接液部） SS400 SUS304 記号 A T N V エレメントパッキン材質ノンアスベストフッ素樹脂 NBR FKM 記号

エレメントパッキン材質

注）注）エレメント分類に伴う公称ろ過精度との対照はBest Pneumaticsをご参照ください。 050 070 074 075 100 105 120 公称ろ過精度（μm） 50 70 74 75 100 105 120 記号注）接続方法はJIS 10KFF フランジ接続となります。 B S T G H P M L エレメント種類焼結金属ペーパマイクロメッシュファイバ材質ブロンズステンレスポリプロピレングラスファイバコットンコットン SUS304/エポキシ SUS316 記号

¡交換用エレメント型式につきまし

ては、P.289、290をご参照くだ

さい。

※番号はBest Pneumatics FGAシリーズの交換用パーツ・パッキンリストと同じになっています。

適用エレメント仕様

名称公称ろ過精度（μm）サイズ焼結金属ブロンズ SUS316 コットンポリプロピレングラスファイバ SUS304 SUS316 1,2,5,10,20,40 70,100,120 5,10,20 0.5,1,5,10,20 50,75,100 1,5,10,20 5,10,20,40 74,105 ø65×L250 ø65×L500 ø65×L750 ø65×L1000 ø65×L250 ø65×L500 ø65×L750 ø65×L1000 ø65×L250 ø65×L250 ペーパファイバマイクロメッシュ材質コットン（フェノール）エレメント取付図 OUT AIR VENT IN DRAIN BACKWASH 注）エレメント分類によるエレメントパッキン材質の種類につきましては、下表をご参照ください。 B S T G H P M L エレメントパッキン材質（パッキン無記号なし）ノンアスベスト PTFE NBR FKM V N T A ブロンズステンレスポリプロピレングラスファイバコットン（ファイバ）コットン（ペーパ） SUS304／エポキシ SUS316 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ エレメント材質

エレメント／エレメントパッキン材質組合せ表

FGA

Series

工業用フィルタ

交換要領は

P.

545

297

(25)

OUT AIR VENT IN DRAIN BACK WASH エレメント取付図

交換用パーツ・パッキンリスト

¡交換用エレメント型式につきまし

ては、P.289、290をご参照くだ

さい。

※番号はBest Pneumatics FGBシリーズの交換用パーツ・パッキンリストと同じになっています。

型式表示方法

FGB C

04 A 10

B

002 N

A B C D エレメント長さ L250 L500（L250×2本） L750（L250×3本） L1000（L250×4本）記号

エレメント長さ

注1）ファイバエレメントの場合は不用。注2）ブロンズエレメントの場合は不可。 X50 001 002 005 010 020 040 公称ろ過精度（μm） 0.5 1 2 5 10 20 40 記号

公称ろ過精度（μm）

注）

エレメント分類

容器材質(接液部)

C S 容器材質（接液部） SS400 SUS304 記号 A注2） T N V エレメントパッキン材質ノンアスベストフッ素樹脂 NBR FKM 記号

エレメントパッキン材質

注1） B S T G H P M L エレメント種類焼結金属ペーパマイクロメッシュファイバ材質ブロンズステンレスポリプロピレングラスファイバコットンコットン SUS304/エポキシ SUS316 記号注）エレメント分類に伴う公称ろ過精度との対照はBest Pneumaticsをご参照ください。 050 070 074 075 100 105 120 公称ろ過精度（μm） 50 70 74 75 100 105 120 記号 30 36 55 83 エレメント配置数 30 36 55 83 記号

エレメント配置数

04 07 13 19 エレメント配置数 4 7 13 19 記号 10 14 20 24 30 40 60 接続口径 25（1B_） 40（1 1/2B_） 50（2B_） 65（2 1/2B_） 80（3B_） 100（4B_） 150（6B_）記号

接続口径

注）接続方法はJIS 10KFF フランジ接続となります。

適用エレメント仕様

ブロンズ SUS316 コットン(フェノール) コットンポリプロピレングラスファイバ SUS304 SUS316 材質 1,2,5,10,20,40 70,100,120 5,10,20 0.5,1,5,10,20 50,75,100 1,5,10,20 5,10,20,40 74,105 公称ろ過精度（μm） ø65×L250 ø65×L500 ø65×L750 ø65×L1000 ø65×L250 ø65×L500 ø65×L750 ø65×L1000 ø65×L250 ø65×L250 サイズ焼結金属ペーパファイバマイクロメッシュ名称
