Integrated Image Gateway Software
アレイ・エイオウスィー
Version 1.4J
DICOM Conformance Statement
適合性宣言書
＜注意＞
この文書は技術的な情報の提供を目的として作成されています。 正確な記述に努めましたが、製品の動作を保証するものではありません。 本書を無断で転載することは禁止します。
本書の内容は、将来予告なしに変更することがあります。
© 2010 Array Corporation All Rights Reserved. Version 1.4J March.2010
更新履歴
更新日時 バージョン 更新概要
2003年 5月 1.1J First Release
2003年 6月 1.2J Print Management SCUのSOP特有適合性に関する 記述の改訂。「Polarity」属性の追加など。
2008年 9月 1.4J for Connectathon 2008a
Connectathon向け改定：MPPS SCU、Storage Commitment SCU、Media Storage FSC、Media Storage FSRに関する記述の追加など。
0 はじめに Introduction ...1 1 実装モデル Implementation Model ...1 1.1 アプリケーション・データ流れ図 ... 2 1.2 AEの機能定義 ... 3 1.3 実世界活動の順序制御 ... 4 2 AEの仕様 AE Specifications ... 5 2.1 AOCの仕様 ... 5 2.1.1 アソシエーション確立の方針 ... 8 2.1.1.1 概要 ... 8 2.1.1.2 アソシエーションの数 ... 8 2.1.1.3 非同期の性質 ... 8 2.1.1.4 実装識別情報 ... 8 2.1.2 アソシエーション開始の方針 ... 9 2.1.2.1 画像の送信 (Storage SCU) ...10 2.1.2.1.1 関連する実世界活動 ...10 2.1.2.1.2 提案するプレゼンテーション・コンテクスト ...10
2.1.2.1.3 SOP特有適合性(Storage SCU) ...13
2.1.2.2 画像の検索(Query SCU) ...13
2.1.2.2.1 関連する実世界活動 ...13
2.1.2.2.2 提案するプレゼンテーション・コンテクスト ...14
2.1.2.2.3 SOP特有適合性(Query SCU) ...14
2.1.2.3 画像の取得(Retrieve SCU) ...15
2.1.2.3.1 関連する実世界活動 ...15
2.1.2.3.2 提案するプレゼンテーション・コンテクスト ...15
2.1.2.3.3 SOP特有適合性(Retrieve SCU) ...15
2.1.2.4 画像の印刷(Print Management SCU) ...16
2.1.2.4.1 関連する実世界活動 ...16
2.1.2.4.2 提案するプレゼンテーション・コンテクスト ...16
2.1.2.4.3 SOP特有適合性(Print Management SCU) ...16
2.1.2.5 検査情報の検索・取得 (Modality Worklist SOP Class SCU) ...19
2.1.2.5.1 関連する実世界活動 ...19
2.1.2.5.2 提案するプレゼンテーション・コンテクスト ...19
2.1.2.5.3 SOP特有適合性(Modality Worklist SOP Class SCU) ... 20
2.1.2.6 MPPS ...21 2.1.2.6.1 関連する実世界活動 ...21 2.1.2.6.2 提案するプレゼンテーション・コンテクスト ...21 2.1.2.6.3 SOP特有適合性 ...21 2.1.2.7 Storage Commitment ...24 2.1.2.7.1 関連する実世界活動 ...24 2.1.2.7.2 提案するプレゼンテーション・コンテクスト ...24 2.1.2.7.3 SOP特有適合性 ...24 2.1.2.8 Media Storage FSC ... 25 2.1.2.8.1 関連する実世界活動 ... 25
目次
2.1.2.8.2 提案するプレゼンテーション・コンテクスト ... 25 2.1.2.8.3 SOP特有適合性 ... 25 2.1.2.9 Media Storage FSR ... 25 2.1.2.9.1 関連する実世界活動 ... 25 2.1.2.9.2 提案するプレゼンテーション・コンテクスト ... 25 2.1.2.9.3 SOP特有適合性 ... 25 2.1.3 アソシエーション受諾の方針 ... 26 2.1.3.1 通信状態の確認(Verification SCP) ... 26 2.1.3.1.1 関連する実世界活動 ... 26 2.1.3.1.2 プレゼンテーション・コンテクスト ... 26 2.1.3.1.3 SOP特有適合性(Verification SCP) ... 26 2.1.3.1.4 プレゼンテーション・コンテクスト受諾基準 ... 26 2.1.3.1.5 Transfer Syntax選択方針 ...27 2.1.3.2 画像の保存 (Storage SCP) ...27 2.1.3.2.1 関連する実世界活動 ...27 2.1.3.2.2 プレゼンテーション・コンテクスト ...27 2.1.3.2.3 SOP特有適合性(Storage SCP) ...31 2.1.3.2.4 プレゼンテーション・コンテクスト受諾の方針 ...31 2.1.3.2.5 Transfer Syntax選択方針 ...31
2.1.3.3 Storage Commitment(Storage Commitment SCU) ... 32
2.1.3.3.1 関連する実世界活動 ... 32 2.1.3.3.2 プレゼンテーション・コンテクスト ... 32 2.1.3.3.3 SOP特有適合性(Verification SCP) ... 32 2.1.3.3.4 プレゼンテーション・コンテクスト受諾基準 ... 32 2.1.3.3.5 Transfer Syntax選択方針 ... 32 3 通信プロファイル Communication Profiles ... 33 3.1 サポートされる通信スタック ... 33 3.2 TCP / IPスタック ... 33 3.2.1 物理媒体サポート ... 33
4 拡張/特殊化/プライベート化 Extensions / Specializations / Privatizations ... 33
4.1 標準拡張 / 特殊化 / プライベート化されたSOP ... 33
4.2 プライベートTransfer Syntax ... 33
5 設定 Configuration ... 34
5.1 AEタイトルとプレゼンテーション・アドレスの対応づけ... 34
5.2 設定可能なパラメタ ... 34
6 拡張文字セットのサポート Support for Extended Character Sets ... 34
7 コードと制御用語 Codes and Controlled Terminology ... 34
本書は、DICOM Standard PS 3.2-2001に基づき、Array AOC(以下AOC)の実装に関するDICOM
規格への適合性について述べるものである。
なお、本書の記述にはオプションについても含まれる。 用語定義
AE Application Entity
DICOM Digital Imaging and Communications in Medicine DIMSE DICOM Message Service Element
DIMSE-C DICOM Message Service Element-Composite DIMSE-N DICOM Message Service Element-Normalized IOD Information Object Definition
ISO International Standards Organization LUT Lookup Table
NEMA National Electrical Manufacturers Association PDU Protocol Data Unit
SCP Service Class Provider SCU Service Class User SOP Service-Object Pair
TCP / IP Transmission Control Protocol / Internet Protocol UID Unique Identifier
本書におけるDICOM Standardの参照先は、DICOM Standardの記述にならい、たとえば「DICOM Standard V3.0 Part 2」を「PS3.2」のように記す。
0
はじめに
Introduction
AOCは、DICOM規 格 に おける、画 像 の 送 信(Storage SCU)、検 索 と 取 得(Query / Retrieve SCU)、印刷(Print Management SCU)、保存(Storage SCP)のほか、AOC Scan(オプション)により 検査情報の検索・取得(Modality Worklist SOP Class SCU)の機能を実装する。
AOC
Storage SCU
Storage SCP
Query / Retreive SCU
Print Management SCU
MPPS SCU
Storage Commitment SCU
Media Storage FSC Modality Worklist SOP Class SCU
(AOC Scan オプション)
Media Storage FSR
DICOM Standard Interface
リモートシステムへ 画像を保存 リモートシステムが 画像の保存を要求 検査情報を検索し 検査結果を送信 画像を印刷 画像サーバーへの 登録を確認 画像を検索し 検索結果を送信 画像を検索し 検索した画像を送信 CD/DVDへ 書き込み 検査進行状況を 通知 CD/DVDの 読み込み ディスクへ 画像を保存 画像の取得を要求 CD/DVDへ 書き込みを要求 検査情報の検索・ 取得を要求 画像の印刷を要求 画像の検索を要求 画像の送信を要求 CD/DVDの 読み込みを要求
1.1
アプリケーション・データ流れ図1.2 AE
の機能定義AOCは、PS3.4に定義されるStorage、Query/Retrieve、Print ManagementおよびBasic Worklist
Management(Modality Worklist SOP Class)サービス・クラスのSCUとして、また、Verificationお よびStorageサービス・クラスのSCPとして動作する。
Storage SCU
PS3.7に定義されるC-STORE DIMSE-Cサービスの手続きに従いStorage SCPへ画像を送信する。
Query/Retrieve SCU
PS3.7に定義されるC-FIND DIMSE-Cサービスの手続きに従い、Query/Retrieve SCPに対して 画像を検索する。
また、C-MOVE DIMSE-Cサービスの手続きに従い、検索結果よりユーザーの選択した画像を、
Query/Retrieve SCPから取得する。
C-GET DIMSE-Cサービスには適合しない。
Print Management SCU
PS3.7に定義されるN-SET DIMSE-NサービスおよびN-CREATE DIMSE-Nサービスの手続きに 従い、Print Management SCPに画像を出力する。
Modality Worklist SOP Class SCU
PS3.7に定義されるC-FIND DIMSE-Cサービスの手続きに従い、Modality Worklist SOP Class SCPより、検査情報を検索し取得する。
(AOC Scan:オプション) Verification SCP
PS3.7に定義されるC-ECHO DIMSE-Cサービスの手続きに従い、Verification SCUからの通信 状態の確認(Verification)の要求に対して、「成功」のステータスを含むメッセージを返す。
Storage SCP
PS3.7に定義されるC-STORE DIMSE-Cサービスの手続きに従い、Storage SCUより画像を受信 しディスクに保存する。
Modality Peformed Procedure Step SCU
PS3.7に定義されるN-SET DIMSE-NサービスおよびN-CREATE DIMSE-Nサービスの手続きに 従い、Modality Performed Procedure Step SCPに検査の開始終了を通知する。
Storage Commitment SCU
PS3.7に定義されるN-ACTION DIMSE-NサービスおよびN-EVENT-REPORT DIMSE-Nサービ スの手続きに従いStorage Commitment SCPへ登録確認を行う。
Media Storage FSC
PS3.10に 定 義 さ れ る M-WRITE Media Storage Operationお よ びM-INQUIRE FILE-SET Media Storage Operationの手続きに従いCD/DVDに対して書き込みを行う。
Media Storage FSR
PS3.10に 定 義 さ れる M-READ Media Storage Operationお よ びM-INQUIRE FILE Media Storage Operationの手続きに従いCD/DVDに対して読み込みを行う。
1.3
実世界活動の順序制御2 AE
の仕様
AE Specifications
2.1 AOC
の仕様AOCはSCUとして以下のDICOM V3.0 SOPクラスに対する標準的な適合性を提供する。
SOP Class Name SOP Class UID Storage Service Class*1
Hardcopy Grayscale Image Storage 1.2.840.10008.5.1.1.29 Hardcopy Color Image Storage 1.2.840.10008.5.1.1.30 Computed Radiography Image Storage 1.2.840.10008.5.1.4.1.1.1 Digital X-Ray Image Storage - For Presentation 1.2.840.10008.5.1.4.1.1.1.1 Digital X-Ray Image Storage - For Processing 1.2.840.10008.5.1.4.1.1.1.1.1 Digital Mammography Image Storage - For Presentation 1.2.840.10008.5.1.4.1.1.1.2 Digital Mammography Image Storage - For Processing 1.2.840.10008.5.1.4.1.1.1.2.1 Digital Intra-oral X-Ray Image Storage - For Presentation 1.2.840.10008.5.1.4.1.1.1.3 Digital Intra-oral X-Ray Image Storage - For Processing 1.2.840.10008.5.1.4.1.1.1.3.1 CT Image Storage 1.2.840.10008.5.1.4.1.1.2 Ultrasound Multi-Frame Image Storage 1.2.840.10008.5.1.4.1.1.3.1 MR Image Storage 1.2.840.10008.5.1.4.1.1.4 Ultrasound Image Storage 1.2.840.10008.5.1.4.1.1.6.1 Secondary Capture Image Storage 1.2.840.10008.5.1.4.1.1.7 Multi-frame Single Bit Secondary Capture Image Storage 1.2.840.10008.5.1.4.1.1.7.1 Multi-frame Grayscale Byte Secondary Capture Image
Storage
1.2.840.10008.5.1.4.1.1.7.2 Multi-frame Grayscale Word Secondary Capture Image
Storage
1.2.840.10008.5.1.4.1.1.7.3 Multi-frame True Color Secondary Capture Image Storage 1.2.840.10008.5.1.4.1.1.7.4 X-Ray Angiographic Image Storage 1.2.840.10008.5.1.4.1.1.12.1 X-Ray Radiofluoroscopic Image Storage 1.2.840.10008.5.1.4.1.1.12.2 Nuclear Medicine Image Storage 1.2.840.10008.5.1.4.1.1.20 VL Endoscopic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.1 VL Microscopic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.2 VL Slide-Coordinates Microscopic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.3 VL Photographic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.4 Positron Emission Tomography Image Storage 1.2.840.10008.5.1.4.1.1.128 RT Image Storage 1.2.840.10008.5.1.4.1.1.481.1 Ultrasound Multi-Frame Image Storage (Retired) 1.2.840.10008.5.1.4.1.1.3 Nuclear Medicine Image Storage (Retired) 1.2.840.10008.5.1.4.1.1.5 Ultrasound Image Storage (Retired) 1.2.840.10008.5.1.4.1.1.6 Query / Retreive Service Class
Patient Root Query / Retrieve Information Model - FIND 1.2.840.10008.5.1.4.1.2.1.1 Patient Root Query / Retrieve Information Model - MOVE 1.2.840.10008.5.1.4.1.2.1.2 Study Root Query / Retrieve Information Model - FIND 1.2.840.10008.5.1.4.1.2.2.1 Study Root Query / Retrieve Information Model - MOVE 1.2.840.10008.5.1.4.1.2.2.2
Print Management Service Class
Basic Grayscale Print Management Meta 1.2.840.10008.5.1.1.9 Basic Worklist Management Service Class
Modality Worklist Information Model - FIND*2 1.2.840.10008.5.1.4.31
Modality Performed Procedure Step Service Class
Modality Performed Procedure Step 1.2.840.10008.3.1.2.3.3 Storage Commitment Service Class
Storage Commitment Push Model 1.2.840.10008.1.20.1 Media Storage Service Class
Media Storage Directory Storage*3 1.2.840.10008.1.3.10
*1 Storage Service Classでは、送信するSOPインスタンス内に指定されたSOP Classを使用する。
*2 Modality Worklist Information Modelは、オプションのAOC Scanがサポートする。

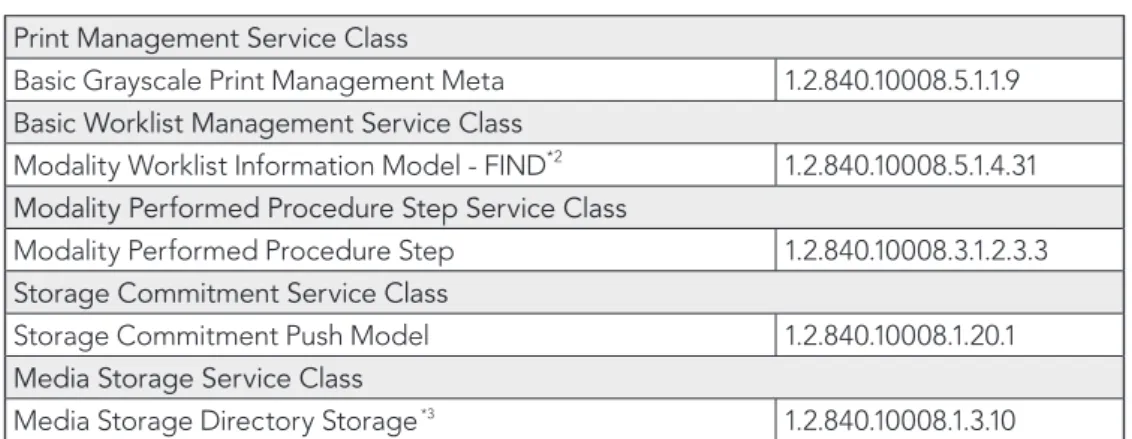

*3 その他、Storage Service Class と同じものをサポートする。 表2-1 AOCがSCUとしてサポートするSOPクラス
前ページから続く

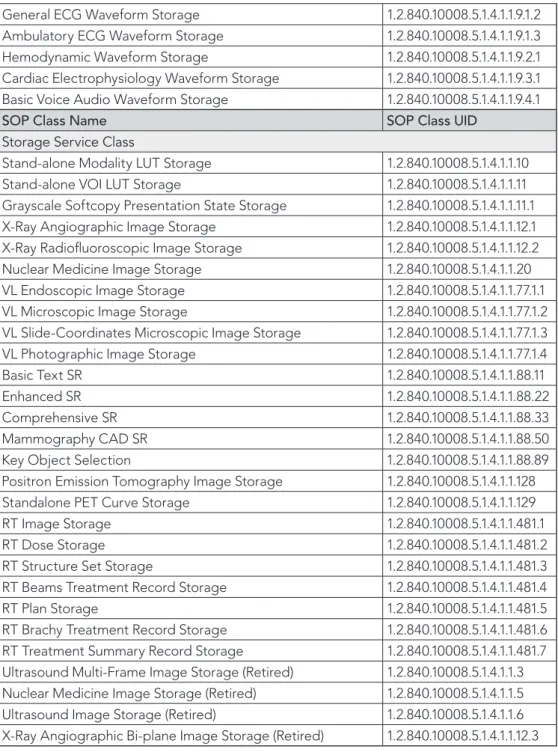

SOP Class Name SOP Class UID Verification Service Class
Verification 1.2.840.10008.1.1 Storage Service Class
Hardcopy Grayscale Image Storage 1.2.840.10008.5.1.1.29 Hardcopy Color Image Storage 1.2.840.10008.5.1.1.30 Computed Radiography Image Storage 1.2.840.10008.5.1.4.1.1.1 Digital X-Ray Image Storage - For Presentation 1.2.840.10008.5.1.4.1.1.1.1 Digital X-Ray Image Storage - For Processing 1.2.840.10008.5.1.4.1.1.1.1.1 Digital Mammography Image Storage - For Presentation 1.2.840.10008.5.1.4.1.1.1.2 Digital Mammography Image Storage - For Processing 1.2.840.10008.5.1.4.1.1.1.2.1 Digital Intra-oral X-Ray Image Storage - For Presentation 1.2.840.10008.5.1.4.1.1.1.3 Digital Intra-oral X-Ray Image Storage - For Processing 1.2.840.10008.5.1.4.1.1.1.3.1 CT Image Storage 1.2.840.10008.5.1.4.1.1.2 Ultrasound Multi-Frame Image Storage 1.2.840.10008.5.1.4.1.1.3.1 MR Image Storage 1.2.840.10008.5.1.4.1.1.4 Ultrasound Image Storage 1.2.840.10008.5.1.4.1.1.6.1 Secondary Capture Image Storage 1.2.840.10008.5.1.4.1.1.7 Multi-frame Single Bit Secondary Capture Image Storage 1.2.840.10008.5.1.4.1.1.7.1 Multi-frame Grayscale Byte Secondary Capture Image
Storage
1.2.840.10008.5.1.4.1.1.7.2 Multi-frame Grayscale Word Secondary Capture Image
Storage
1.2.840.10008.5.1.4.1.1.7.3 Multi-frame True Color Secondary Capture Image Storage 1.2.840.10008.5.1.4.1.1.7.4 Stand-alone Overlay Storage 1.2.840.10008.5.1.4.1.1.8 Stand-alone Curve Storage 1.2.840.10008.5.1.4.1.1.9 12-lead ECG Waveform Storage 1.2.840.10008.5.1.4.1.1.9.1.1 AOCはSCPとして以下のDICOM V3.0 SOPクラスに対する標準的な適合性を提供する。
General ECG Waveform Storage 1.2.840.10008.5.1.4.1.1.9.1.2 Ambulatory ECG Waveform Storage 1.2.840.10008.5.1.4.1.1.9.1.3 Hemodynamic Waveform Storage 1.2.840.10008.5.1.4.1.1.9.2.1 Cardiac Electrophysiology Waveform Storage 1.2.840.10008.5.1.4.1.1.9.3.1 Basic Voice Audio Waveform Storage 1.2.840.10008.5.1.4.1.1.9.4.1 SOP Class Name SOP Class UID
Storage Service Class
Stand-alone Modality LUT Storage 1.2.840.10008.5.1.4.1.1.10 Stand-alone VOI LUT Storage 1.2.840.10008.5.1.4.1.1.11 Grayscale Softcopy Presentation State Storage 1.2.840.10008.5.1.4.1.1.11.1 X-Ray Angiographic Image Storage 1.2.840.10008.5.1.4.1.1.12.1 X-Ray Radiofluoroscopic Image Storage 1.2.840.10008.5.1.4.1.1.12.2 Nuclear Medicine Image Storage 1.2.840.10008.5.1.4.1.1.20 VL Endoscopic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.1 VL Microscopic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.2 VL Slide-Coordinates Microscopic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.3 VL Photographic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.4 Basic Text SR 1.2.840.10008.5.1.4.1.1.88.11 Enhanced SR 1.2.840.10008.5.1.4.1.1.88.22 Comprehensive SR 1.2.840.10008.5.1.4.1.1.88.33 Mammography CAD SR 1.2.840.10008.5.1.4.1.1.88.50 Key Object Selection 1.2.840.10008.5.1.4.1.1.88.89 Positron Emission Tomography Image Storage 1.2.840.10008.5.1.4.1.1.128 Standalone PET Curve Storage 1.2.840.10008.5.1.4.1.1.129 RT Image Storage 1.2.840.10008.5.1.4.1.1.481.1 RT Dose Storage 1.2.840.10008.5.1.4.1.1.481.2 RT Structure Set Storage 1.2.840.10008.5.1.4.1.1.481.3 RT Beams Treatment Record Storage 1.2.840.10008.5.1.4.1.1.481.4 RT Plan Storage 1.2.840.10008.5.1.4.1.1.481.5 RT Brachy Treatment Record Storage 1.2.840.10008.5.1.4.1.1.481.6 RT Treatment Summary Record Storage 1.2.840.10008.5.1.4.1.1.481.7 Ultrasound Multi-Frame Image Storage (Retired) 1.2.840.10008.5.1.4.1.1.3 Nuclear Medicine Image Storage (Retired) 1.2.840.10008.5.1.4.1.1.5 Ultrasound Image Storage (Retired) 1.2.840.10008.5.1.4.1.1.6 X-Ray Angiographic Bi-plane Image Storage (Retired) 1.2.840.10008.5.1.4.1.1.12.3
前ページから続く
2.1.1 アソシエーション確立の方針
2.1.1.1 概要
AOCは、SCUとして動作するときは、あらかじめ設定されたSCPのAEタイトルとTCP / IPポート番号 により、アソシエーションの開始の協議を行う。
SCPおよびStorage Commitment SCUとして動作するときは、あらかじめ設定されたポートに対する アソシエーション開始の要求に対しては、SCUのAEタイトルに関わらず、常にアソシエーション開始の 協議を行う。
AOCが使用する最大PDUサイズは、Storage SCUとして動作するときは16KB、それ以外のときは
64KBである。
2.1.1.2 アソシエーションの数
AOCは、SCUとして動作するときは、同時には一つのみのアソシエーションの確立を試みる。
ただし、Retrieve SCUとして動作するときは、C-MOVEサービスの手続きに従い、同時に2つのアソシ エーションの確立を試みる。 また、SCPとして動作するときは、受諾する同時アソシエーションの総数に、AOC自身による制限はない。 2.1.1.3 非同期の性質 AOCは、SCUとして動作するときも、SCPとして動作するときも、一つのアソシエーション上では一つ の操作のみを許す。非同期の処理はサポートしない。 2.1.1.4 実装識別情報
実装クラスUID(Implementation Class UID) = "1.2.392.200054.30810000.0.1.1.2"
2.1.2 アソシエーション開始の方針 AOCは、以下の実世界活動に関して、あらかじめ設定された各SCPに対し、アソシエーションの開始を 要求する。 画像の送信要求(Storage SCU) ユーザーにより、Storage SCPに対する画像の送信をともなう操作が行われたとき。 画像の検索要求(Query SCU) ユーザーにより、Query/Retrieve SCPに対して画像を検索する操作が行われたとき。 画像の取得要求(Retrieve SCU) ユーザーにより、Query/Retrieve SCPに対して、検索結果の画像を取得する操作が行われたとき。 画像の印刷要求(Print Management SCU)
ユーザーにより、画像の印刷をともなう操作が行われ、Print Management SCPに対して画像の 出力を試みるとき。

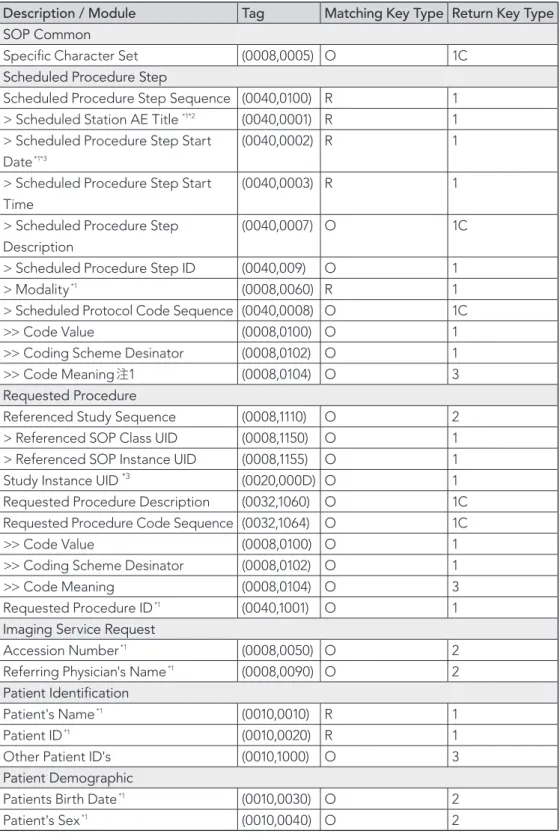

検査情報の検索・取得要求(Modality Worklist SOP Class SCU)
ユーザーにより、Modality Worklist SOP Class SCPに対して検査情報の検索・取得操作が行わ れたとき。
検査進行状況の通知(MPPS SCU)
MPPSを使用する設定がされている状態でユーザーにより、Storage SCPに対する画像の送信をと もなう操作が行われたとき。
画像サーバーへの登録確認要求(Storage Commitment SCU)
Storage commitmentを使用する設定がされている状態でユーザーにより、Storage SCPに対す る画像の送信をともなう操作が行われたとき。
CD/DVDの書き込み（Media Storage FSC）
ユーザーにより、CD/DVDの書き込み操作が行われたとき。
CD/DVD の読み込み（Media Storage FSR）
2.1.2.1 画像の送信 (Storage SCU) 2.1.2.1.1 関連する実世界活動
AOC内部のデータベースよりユーザーが選択した画像や、AOC Scan(オプション)によりスキャンした画 像を、あらかじめ登録したStorage SCPの一覧より送信先を選択し、送信する。
また、DICOM属性を編集した画像を、DICOM属性の編集画面より送信する。
2.1.2.1.2 提案するプレゼンテーション・コンテクスト
AOCは表2-3のプレゼンテーション・コンテクストを提案する。
Transfer Syntaxについては、送信するSOPインスタンス内に指定されたものを用いる。ただし、RLE Compression(UID=1.2.840.10008.1.2.5)のTransfer Syntaxはサポートしておらず、この場合、SOP
インスタンスの要素は何ら変更されること無く、送信エラーとなる。
ま た、SOPインスタンス 内 にTransfer Syntaxの 指 定 が ないときは、Implicit VR Little Endian (UID=1.2.840.10008.1.2)で扱えるSOPインスタンスについてはサポートするが、それ以外のものについ てはサポートしない(インポートやビューワでの表示もできない)。
Presentation Context Table
Abstract Syntax Transfer Syntax Role Extended Negotiation Name UID Hardcopy Grayscale Image Storage 1.2.840.10008.5.1.1.29 表2-4参照 SCU None Hardcopy Color Image
Storage
1.2.840.10008.5.1.1.30 Computed Radiography
Image Storage
1.2.840.10008.5.1.4.1.1.1 Digital X-Ray Image
Storage - For Presentation
1.2.840.10008.5.1.4.1.1.1.1 Digital X-Ray Image
Storage - For Processing
1.2.840.10008.5.1.4.1.1.1.1.1 Digital Mammography
Image Storage - For Presentation
1.2.840.10008.5.1.4.1.1.1.2
Digital Mammography Image Storage - For Processing
1.2.840.10008.5.1.4.1.1.1.2.1
Digital Intra-oral X-Ray Image Storage - For Presentation
1.2.840.10008.5.1.4.1.1.1.3
Digital Intra-oral X-Ray Image Storage - For Processing 1.2.840.10008.5.1.4.1.1.1.3.1 CT Image Storage 1.2.840.10008.5.1.4.1.1.2 Ultrasound Multi-Frame Image Storage 1.2.840.10008.5.1.4.1.1.3.1 次ページに続く
MR Image Storage 1.2.840.10008.5.1.4.1.1.4

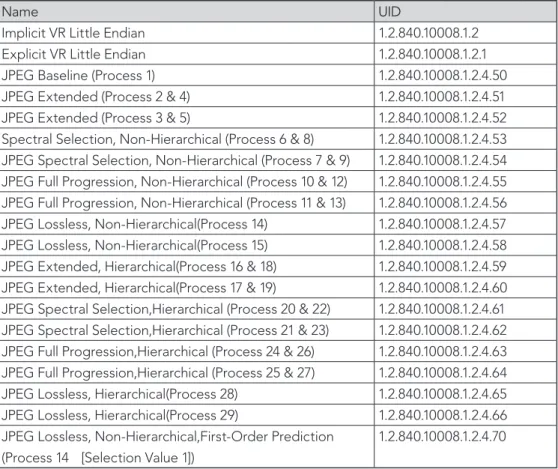

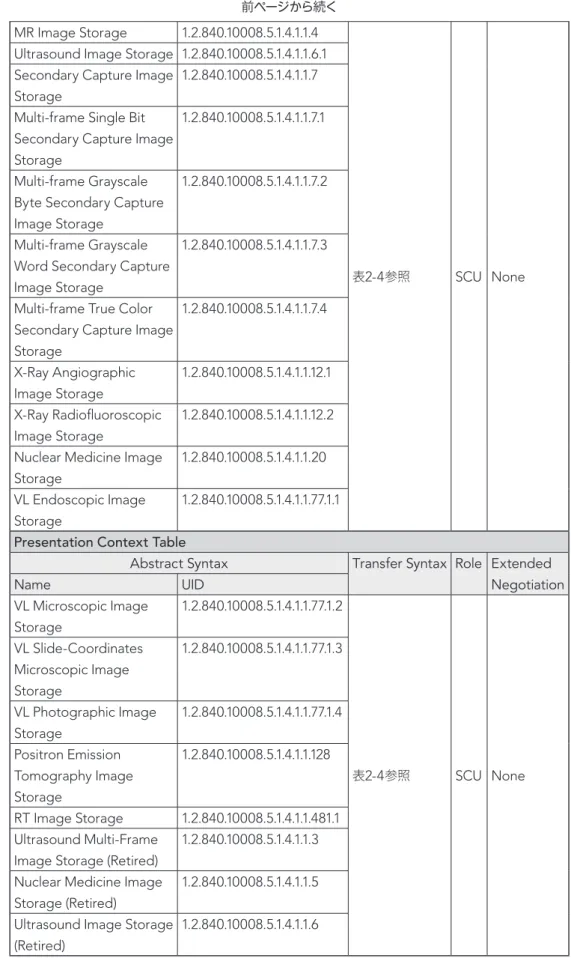

表2-4参照 SCU None Ultrasound Image Storage 1.2.840.10008.5.1.4.1.1.6.1
Secondary Capture Image Storage
1.2.840.10008.5.1.4.1.1.7 Multi-frame Single Bit
Secondary Capture Image Storage
1.2.840.10008.5.1.4.1.1.7.1
Multi-frame Grayscale Byte Secondary Capture Image Storage
1.2.840.10008.5.1.4.1.1.7.2
Multi-frame Grayscale Word Secondary Capture Image Storage
1.2.840.10008.5.1.4.1.1.7.3
Multi-frame True Color Secondary Capture Image Storage 1.2.840.10008.5.1.4.1.1.7.4 X-Ray Angiographic Image Storage 1.2.840.10008.5.1.4.1.1.12.1 X-Ray Radiofluoroscopic Image Storage 1.2.840.10008.5.1.4.1.1.12.2 Nuclear Medicine Image
Storage
1.2.840.10008.5.1.4.1.1.20 VL Endoscopic Image
Storage
1.2.840.10008.5.1.4.1.1.77.1.1 Presentation Context Table
Abstract Syntax Transfer Syntax Role Extended Negotiation Name UID VL Microscopic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.2 表2-4参照 SCU None VL Slide-Coordinates Microscopic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.3 VL Photographic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.4 Positron Emission Tomography Image Storage 1.2.840.10008.5.1.4.1.1.128 RT Image Storage 1.2.840.10008.5.1.4.1.1.481.1 Ultrasound Multi-Frame
Image Storage (Retired)
1.2.840.10008.5.1.4.1.1.3 Nuclear Medicine Image
Storage (Retired)
1.2.840.10008.5.1.4.1.1.5 Ultrasound Image Storage
(Retired)
1.2.840.10008.5.1.4.1.1.6
前ページから続く
Name UID
Implicit VR Little Endian 1.2.840.10008.1.2 Explicit VR Little Endian 1.2.840.10008.1.2.1 JPEG Baseline (Process 1) 1.2.840.10008.1.2.4.50 JPEG Extended (Process 2 & 4) 1.2.840.10008.1.2.4.51 JPEG Extended (Process 3 & 5) 1.2.840.10008.1.2.4.52 Spectral Selection, Non-Hierarchical (Process 6 & 8) 1.2.840.10008.1.2.4.53 JPEG Spectral Selection, Non-Hierarchical (Process 7 & 9) 1.2.840.10008.1.2.4.54 JPEG Full Progression, Non-Hierarchical (Process 10 & 12) 1.2.840.10008.1.2.4.55 JPEG Full Progression, Non-Hierarchical (Process 11 & 13) 1.2.840.10008.1.2.4.56 JPEG Lossless, Non-Hierarchical(Process 14) 1.2.840.10008.1.2.4.57 JPEG Lossless, Non-Hierarchical(Process 15) 1.2.840.10008.1.2.4.58 JPEG Extended, Hierarchical(Process 16 & 18) 1.2.840.10008.1.2.4.59 JPEG Extended, Hierarchical(Process 17 & 19) 1.2.840.10008.1.2.4.60 JPEG Spectral Selection,Hierarchical (Process 20 & 22) 1.2.840.10008.1.2.4.61 JPEG Spectral Selection,Hierarchical (Process 21 & 23) 1.2.840.10008.1.2.4.62 JPEG Full Progression,Hierarchical (Process 24 & 26) 1.2.840.10008.1.2.4.63 JPEG Full Progression,Hierarchical (Process 25 & 27) 1.2.840.10008.1.2.4.64 JPEG Lossless, Hierarchical(Process 28) 1.2.840.10008.1.2.4.65 JPEG Lossless, Hierarchical(Process 29) 1.2.840.10008.1.2.4.66 JPEG Lossless, Non-Hierarchical,First-Order Prediction
(Process 14 [Selection Value 1])
1.2.840.10008.1.2.4.70
2.1.2.1.3 SOP特有適合性(Storage SCU)
AOCは、Storage SCPより受け取ったC-STOREメッセージに含まれるステータスが、成功、失敗、警 告のいずれであっても、SOPインスタンスの要素を変更することなく、次のSOPインスタンスの送信を続 行する。
AOCは、いかなる拡張折衝も試みない。
AOCはDICOM属性の編集作業によってSOPインスタンスのタグ値を変更することがある。 とくにIHEのIRWF Profileに従う設定のときは、そのProfileにあるとおりにタグ値を変更する。
AOC Scan(オプション)によりスキャンされた画像には、以下のプライベート属性が使用される。 Tag VR Type (0019,0030) LO 3 (0019,3000) US (0019,3010) US (0019,3011) US (0019,3012) US (0019,3013) US (0019,3014) US (0019,3015) UL (0019,3016) UL (0019,3017) US (0019,3020) US (00FF,0030) LO (00FF,30FF) OB 表2-5 AOC Scan(オプション)が使用するプライベート属性 2.1.2.2 画像の検索(Query SCU) 2.1.2.2.1 関連する実世界活動 「Query」画面にて、ユーザーが入力した検索キーを用いて、あらかじめ登録したQuery/Retrieve SCP の一覧より検索先を選択し、シリーズまたは検査単位で画像を検索する。
Presentation Context Table
Abstract Syntax Transfer Syntax Role Extended Negotiation
Name UID
Patient Root Query / Retrieve Information Model - FIND 1.2.840.10008.5.1.4.1.2.1.1 Implicit VR Little Endian (1.2.840.10008.1.2) SCU Relational- queries Study Root Query /
Retrieve Information Model - FIND
1.2.840.10008.5.1.4.1.2.2.1
表 2-6 提案するプレゼンテーション・コンテクスト(Query SCU)
2.1.2.2.3 SOP特有適合性(Query SCU)
AOCはPatient Root、Study rootの各検索において、以下の表に示されるすべての項目をQuery/ Retrieve SCPに問い合わせる。また、以下の表の「Key」欄に「○」を示した項目を、検索キーとして使 用することがある。
ただしStudy Root検索の場合は、表の患者レベルを検査レベルと読み替える。
Level Description VR Tag Type Key
患者(Patient) 患者名 (Patient's Name) PN (0010,0010) R ○
患者ID (Patient ID) LO (0010,0020) U ○ 検査(Study)
検査日 (Study Date) DA (0008,0020) R ○ 受付番号 (Accession Number) SH (0008,0050) R ○ 検査 ID (Study ID) SH (0020,0010) R ○ 検査インスタンスUID (Study Instance UID) UI (0020,000D) U
シリーズ(Series)
モダリティー (Modality) CS (0008,0060) R ○
シリーズ番号(Series Number) IS (0020,0011) R
シリーズインスタンスUID
(Series Instance UID)
UI (0020,000E) U
インスタンスに関連するシリーズ数
(Number of Series Related Instances)
IS (0020,1209) O
検査部位 (Body Part Examined) CS (0018,0015) O

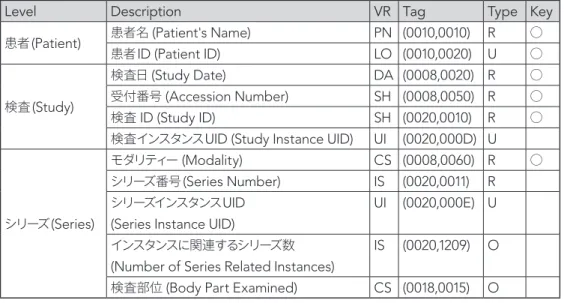

表 2-7 Queryで使用する項目
また、AOCは、画像の検索を中止するためにC-CANCEL-FIND-RQメッセージを、送ることがある。
Query/Retrieve SCPから、成功のステータスを含むか最後のC-FIND-RSPを受け取ると、AOCはア ソシエーションを閉じる。
2.1.2.2.2 提案するプレゼンテーション・コンテクスト
2.1.2.3 画像の取得(Retrieve SCU) 2.1.2.3.1 関連する実世界活動 「Query」画面にて検索結果よりユーザーが選択した画像を取得し、内部のデータベースに登録するとと もに、ディスクに保存する。取得した画像はリストに表示される。 2.1.2.3.2 提案するプレゼンテーション・コンテクスト AOCは以下のプレゼンテーション・コンテクストを提案する。
Presentation Context Table
Abstract Syntax Transfer Syntax Role Extended Negotiation
Name UID
Patient Root Query / Retrieve Information Model - MOVE 1.2.840.10008.5.1.4.1.2.1.2 Implicit VR Little Endian (1.2.840.10008.1.2) SCU Relational- retrieval Study Root Query /
Retrieve Information Model - MOVE
1.2.840.10008.5.1.4.1.2.2.2

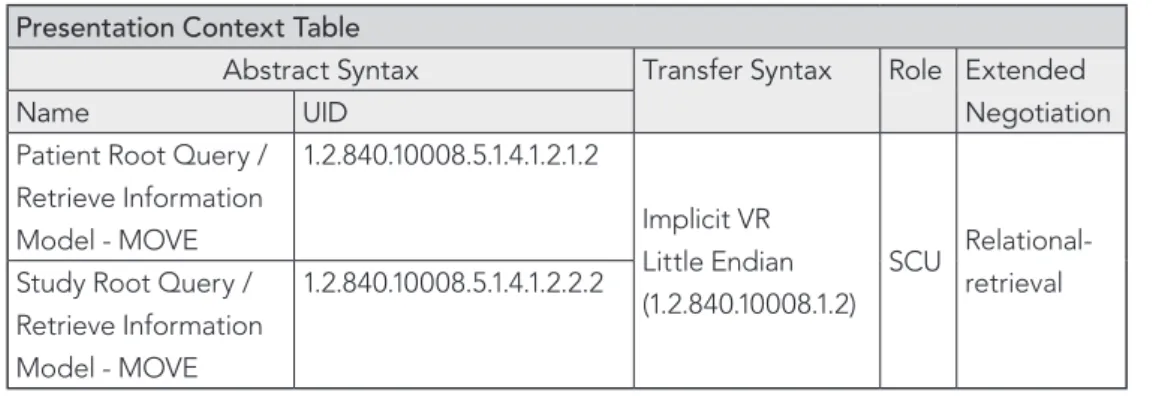

表2-8 提案するプレゼンテーション・コンテクスト(Retrieve SCU)
2.1.2.3.3 SOP特有適合性(Retrieve SCU)
AOCはPatient Root, Study rootの各Retrieveにおいて、以下の表に示した項目を検索キーとして使 用することがある。
Level Description VR Tag Type
患者(Patient) 患者ID (Patient ID) LO (0010,0020) U
検査(Study) 検査インスタンスUID (Study Instance UID)
UI (0020,000D) U
シリーズ(Series) シリーズインスタンスUID (Series Instance UID)
UI (0020,000E) U
画像(Composite Object Instance) SOP インスタンス UID
(SOP Instance UID)
UI (0008,0018) U
表2-9 Retrieveで検索キーとして使用する項目
また、AOCは、画像の取得を中止するためにC-CANCEL-MOVE-RQメッセージを、送ることがある。
Query / Retrieve SCPから、成功のステータスを含むか最後のC-MOVE-RSPを受け取ると、AOCは アソシエーションを閉じる。

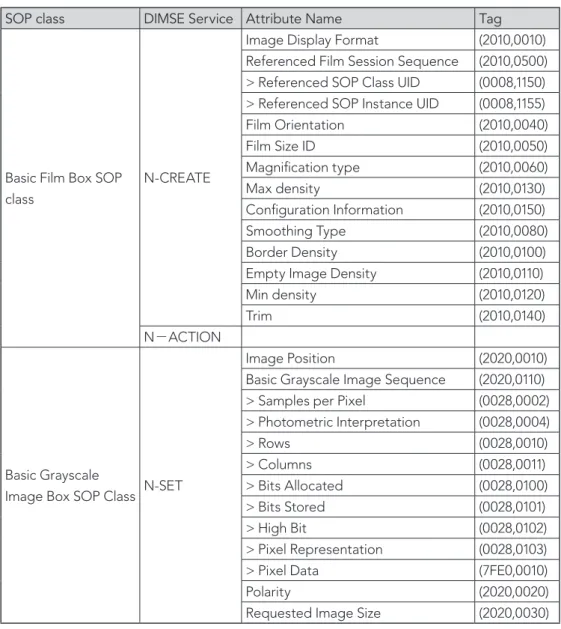

2.1.2.4 画像の印刷(Print Management SCU) 2.1.2.4.1 関連する実世界活動 ユーザーが印刷の操作を行った画像や、AOC Scan(オプション)によりスキャンした画像を、あらかじめ 登録したPrint Management SCPの一覧より出力先を選択し、画像を印刷する。 2.1.2.4.2 提案するプレゼンテーション・コンテクスト AOCは以下のプレゼンテーション・コンテクストを提案する。

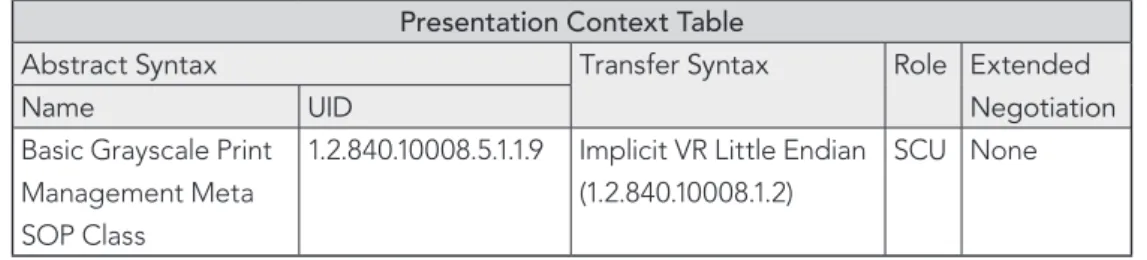

Presentation Context Table
Abstract Syntax Transfer Syntax Role Extended Negotiation
Name UID
Basic Grayscale Print Management Meta SOP Class
1.2.840.10008.5.1.1.9 Implicit VR Little Endian (1.2.840.10008.1.2)
SCU None
表2-10 提案するプレゼンテーション・コンテクスト(Print Management SCU)
2.1.2.4.3 SOP特有適合性(Print Management SCU)
AOCはPS3.4に定義されるBasic Grayscale Print Management Meta SOP Classに含まれる以下の
SOPクラスをサポートする。これらはすべて必須のクラスである。 これら以外のオプショナルSOPクラスはサポートしない。
Name UID
Basic Film Session SOP class 1.2.840.10008.5.1.1.1 Basic Film Box SOP class 1.2.840.10008.5.1.1.2 Basic Grayscale image box SOP class 1.2.840.10008.5.1.1.4
表2-11 サポートするSOPクラス
AOCは以下のDIMSE-Nサービスと属性をサポートする。
SOP class DIMSE Service Attribute Name Tag Basic Film Session
SOP Class N-CREATE
Number of copies (2000,0010) Print Priority (2000,0020) Medium type (2000,0030) Film Destination (2000,0040)
SOP class DIMSE Service Attribute Name Tag
Basic Film Box SOP class
N-CREATE
Image Display Format (2010,0010) Referenced Film Session Sequence (2010,0500) > Referenced SOP Class UID (0008,1150) > Referenced SOP Instance UID (0008,1155) Film Orientation (2010,0040) Film Size ID (2010,0050) Magnification type (2010,0060) Max density (2010,0130) Configuration Information (2010,0150) Smoothing Type (2010,0080) Border Density (2010,0100) Empty Image Density (2010,0110) Min density (2010,0120) Trim (2010,0140) N−ACTION
Basic Grayscale
Image Box SOP Class N-SET
Image Position (2020,0010) Basic Grayscale Image Sequence (2020,0110) > Samples per Pixel (0028,0002) > Photometric Interpretation (0028,0004) > Rows (0028,0010) > Columns (0028,0011) > Bits Allocated (0028,0100) > Bits Stored (0028,0101) > High Bit (0028,0102) > Pixel Representation (0028,0103) > Pixel Data (7FE0,0010) Polarity (2020,0020) Requested Image Size (2020,0030)
前ページから続く
DIMSE Service Attribute Name Tag Value*1
N-CREATE
Number of copies (2000,0010)
1-Print Priority (2000,0020) HIGH, MED, LOW*2
Medium type (2000,0030) PAPER, CLEAR FILM, BLUE FILM Film Destination (2000,0040) PROCESSOR,MAGAZINEBIN_ｉ
* i =Bin Number*3 Image Display Format (2010,0010) (STANDARD \ C,R)*4 Referenced Film Session Sequence (2010,0500) > Referenced SOP Class UID (0008,1150) > Referenced SOP Instance UID (0008,1155)
Film Orientation (2010,0040) PORTRAIT, LANDSCAPE Film Size ID (2010,0050) 8INX10IN, 8_5INX11IN,
10INX12IN, 10INX14IN, 11INX14IN, 11INX17IN, 14INX14IN, 14INX17IN, 24CMX24CM, 24CMX30CM, A4, A3, A2, A1, LA, LA4, XLA4, XLW*2 Magnification type (2010,0060) CUBIC, NONE, BILINEAR,
REPLICATE *3 Max density (2010,0130) 0-400 Configuration
Information
(2010,0150) *3
Smoothing Type (2010,0080) SMOOTH, SHARP, MEDIUM *3 Border Density (2010,0100) BLACK, WHITE
Empty Image Density (2010,0110) (BLACK) *5 Min density (2010,0120) 0-400 Trim (2010,0140) YES, NO DIMSE Service Attribute Name Tag Value*1
N-SET
Image Position (2020,0010) Basic Grayscale Image
Sequence
(2020,0110) > Samples per Pixel (0028,0002) > Photometric Interpretation (0028,0004) > Rows (0028,0010) > Columns (0028,0011) > Bits Allocated (0028,0100) > Bits Stored (0028,0101) > High Bit (0028,0102) > Pixel Representation (0028,0103) (0)*5 > Pixel Data (7FE0,0010)
Polarity (2020,0020) NORMAL, REVERSE Requested Image Size (2020,0030) *6
2.1.2.5 検査情報の検索・取得 (Modality Worklist SOP Class SCU)
2.1.2.5.1 関連する実世界活動
画像のDICOM属性を編集する際、ユーザーの入力した検索キーを用いてあらかじめ登録したModality Worklist SOP Class SCPより検査情報を検索・取得し、DICOM属性入力欄に入力する。

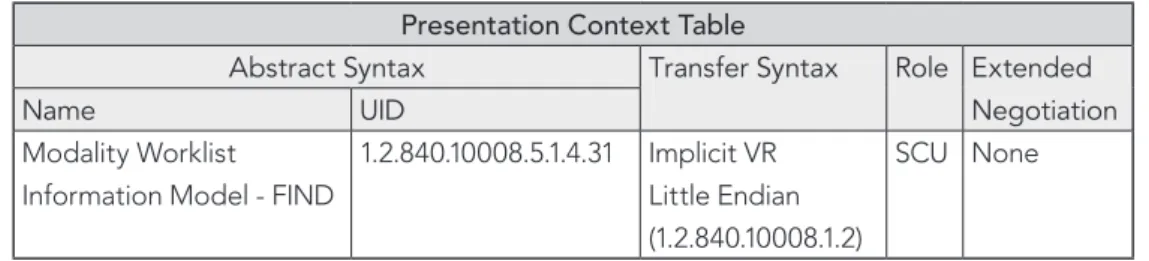

2.1.2.5.2 提案するプレゼンテーション・コンテクスト AOCは、以下のプレゼンテーション・コンテクストを提案する。 *1 「Value」は、AOCの画面上で設定できる値。実際に設定できる値は、接続するイメージャによる。 また、空欄の値は、出力するSOPインスタンスに含まれる値を使用する。 *2 適用するプリント定義ファイルにより設定可能な値が異なる。 *3 適用するプリント定義ファイルにより選択可能な値が異なる。また、自由な値を入力できる。 *4 常に表の値を用いる。縦横のコマ数は自由に設定できる。 *5 常に表の値を用いる。 *6 AOC Scan（オプション）のみ、サポートする。 表2-13 サポートする属性と値
Presentation Context Table
Abstract Syntax Transfer Syntax Role Extended Negotiation
Name UID
Modality Worklist Information Model - FIND
1.2.840.10008.5.1.4.31 Implicit VR Little Endian (1.2.840.10008.1.2)
SCU None
2.1.2.5.3 SOP特有適合性(Modality Worklist SOP Class SCU)
AOCは以下の表に示した項目をModality Worklist SOP Class SCPに対して問い合わせる。
Description / Module Tag Matching Key Type Return Key Type SOP Common
Specific Character Set (0008,0005) O 1C Scheduled Procedure Step
Scheduled Procedure Step Sequence (0040,0100) R 1 > Scheduled Station AE Title *1*2 (0040,0001) R 1
> Scheduled Procedure Step Start Date*1*3
(0040,0002) R 1 > Scheduled Procedure Step Start
Time
(0040,0003) R 1 > Scheduled Procedure Step
Description
(0040,0007) O 1C > Scheduled Procedure Step ID (0040,009) O 1 > Modality*1 (0008,0060) R 1
> Scheduled Protocol Code Sequence (0040,0008) O 1C >> Code Value (0008,0100) O 1 >> Coding Scheme Desinator (0008,0102) O 1 >> Code Meaning注1 (0008,0104) O 3 Requested Procedure
Referenced Study Sequence (0008,1110) O 2 > Referenced SOP Class UID (0008,1150) O 1 > Referenced SOP Instance UID (0008,1155) O 1 Study Instance UID *3 (0020,000D) O 1
Requested Procedure Description (0032,1060) O 1C Requested Procedure Code Sequence (0032,1064) O 1C >> Code Value (0008,0100) O 1 >> Coding Scheme Desinator (0008,0102) O 1 >> Code Meaning (0008,0104) O 3 Requested Procedure ID*1 (0040,1001) O 1
Imaging Service Request
Accession Number*1 (0008,0050) O 2
Referring Physician's Name*1 (0008,0090) O 2
Patient Identification
Patient's Name*1 (0010,0010) R 1
Patient ID*1 (0010,0020) R 1
Other Patient ID's (0010,1000) O 3 Patient Demographic
Patients Birth Date*1 (0010,0030) O 2
Patient's Sex*1 (0010,0040) O 2
*1 検索キーとして使用される。
*2 Scheduled Station AE Titleの値には、AOCのクライアント設定で設定したAOCのAEタイトル(ユーザーズガイ ド参照)が、常に用いられる。
*3 Study Instance UIDは、検索キーとしては使用しない(検索要求時の値は空)が、SCPの返す値を受け取る。 表2-15 Modality Worklistで使用する項目
また、ユーザーにより検索中止の操作が行われた場合、AOCは、Modality Worklist SOP Class SCP
に対してC-CANCEL-FIND-RQメッセージを送り、検索終了のステータスを含むC-FIND-RSPを受け取っ たらアソシエーションを閉じる。
あるいは、Modality Worklist SOP Class SCPから最後のC-FIND-RSPを受け取ると、AOCはアソ シエーションを閉じる。 2.1.2.6 MPPS 2.1.2.6.1 関連する実世界活動 画像送信時にMPPS使用の設定をしていた場合、MPPS開始、完了の通信を行う。 2.1.2.6.2 提案するプレゼンテーション・コンテクスト AOCは、以下のプレゼンテーション・コンテクストを提案する。
Presentation Context Table
Abstract Syntax Transfer Syntax Role Extended Negotiation Name UID
Modality Performed Procedure Step
1.2.840.10008.3.1.2.3.3 Implicit VR Little Endian (1.2.840.10008.1.2)
SCU None
表2-16 提案するプレゼンテーション・コンテクスト(MPPS)
2.1.2.6.3 SOP特有適合性
Attribute NAME Tag Req. Type N-CREATE (SCU/SCP)
Explanation Specific Character Set 0008,0005 1C/1C
(Required if an extended or
replacement character set is used)
初期設定
Scheduled Step Attribute Sequence (one or more items)
0040,0270 1/1 > Study Instance UID 0020,000D 1/1 > Referenced Study Sequence
(only one item)
0008,1110 2/2 >> Referenced SOP Class UID 0008,1150 1/1 >> Referenced SOP Instance UID 0008,1155 1/1 > Accession Number 0008,0050 2/2 > Requested Procedure ID 0040,1001 2/2 > Requested Procedure Description 0032,1060 2/2 > Scheduled Procedure Step ID 0040,0009 2/2
> Scheduled Procedure Step Description
0040,0007 2/2 > Scheduled Protocol Code Sequence 0040,0008 2/2 >> Code Value (0008,0100) 0008,0100 1/1 >> Coding Scheme Designator 0008,0102 1/1 >> Code Meaning 0008,0104 1/1 Patient's Name 0010,0010 2/2 Patient ID 0010,0020 2/2 Patient's Birth Date 0010,0030 2/2 Patient's Sex 0010,0040 2/2 Performed Procedure Step ID 0040,0253 1/1
Performed Station AE Title 0040,0241 1/1 初期設定
Performed Station Name 0040,0242 2/2 初期設定
Performed Location 0040,0243 2/2 NULL Performed Procedure Step Start Date 0040,0244 1/1 自動生成
Performed Procedure Step Start Time 0040,0245 1/1 自動生成
Performed Procedure Step Status 0040,0252 1/1 "IN
PROGRESS" Performed Procedure Step Description 0040,0254 2/2
Performed Procedure Type Description 0040,0255 2/2 NULL Procedure Code Sequence 0008,1032 2/2
> Code Value 0008,0100 1/1 > Coding Scheme Designator 0008,0102 1/1 > Code Meaning 0008,0104 1/1
Performed Procedure Step End Date 0040,0250 2/2 NULL Performed Procedure Step End Time 0040,0251 2/2 NULL Modality 0008,0060 1/1
Study ID 0020,0010 2/2 Performed Protocol Code Sequence 0040,0260 2/2 > Code Value 0008,0100 1/1 > Coding Scheme Designator 0008,0102 1/1 > Code Meaning 0008,0104 1/1 Performed Series Sequence
(zero or more items)
0040,0340 2/2
> Performing Physician's Name 0008,1050 2/2 NULL > Protocol Name 0018,1030 1/1
> Operator's Name 0008,1070 2/2 NULL > Series Instance UID 0020,000E 1/1
> Series Description 0008,103E 2/2
> Retrieve AE Title 0008,0054 2/2 NULL > Referenced Image Sequence
(zero or more items)
0008,1140 2/2 >> Referenced SOP Class UID 0008,1150 1/1 >> Referenced SOP Instance UID 0008,1155 1/1
表 2-17 N-CREATEメッセージの属性
Attribute NAME Tag Req. Type N-CREATE (SCU/SCP)
Explanation Performed Procedure Step Information
Performed Procedure Step Status 0040,0252 3/1 Performed Procedure Step End Date 0040,0250 3/1 Performed Procedure Step End Time 0040,0251 3/1 Performed Procedure Step
Discontinuation
Reason Code Sequence
0040,0281 3/3 Discontinuation
の場合のみ
> Code Value 0008,0100 1/1 > Coding Scheme Designator 0008,0102 1/1 > Code Meaning 0008,0104 3/3 Performed Series Sequence
(zero or more items)
0040,0340 3/1
> Performing Physician's Name 0008,1050 2/2 NULL > Protocol Name 0018,1030 1/1
> Operator's Name 0008,1070 2/2 NULL > Series Instance UID 0020,000E 1/1
> Series Description 0008,103E 2/2
> Retrieve AE Title 0008,0054 2/2 NULL > Referenced Image Sequence
(zero or more items)
0008,1140 2/2 >> Referenced SOP Class UID 0008,1150 1/1 >> Referenced SOP Instance UID 0008,1155 1/1
2.1.2.7 Storage Commitment 2.1.2.7.1 関連する実世界活動
画 像 送 信時にStorage Commitment使 用の設 定をしていた場 合、画 像 送 信 終了後にStorage Commitment手順を行う。
2.1.2.7.2 提案するプレゼンテーション・コンテクスト
AOCは、以下のプレゼンテーション・コンテクストを提案する。
Presentation Context Table
Abstract Syntax Transfer Syntax Role Extended Negotiation
Name UID Name UID
Storage Commitment Push Model 1.2.840.10008.1.20.1 Implicit VR Little Endian 1.2.840.10008.1.2 SCU None 表2-19 提案するプレゼンテーション・コンテクスト(Storage Commitment) 2.1.2.7.3 SOP特有適合性 N-ACTION時に使用するタグは以下のものである。 NAME Tag VR Transaction UID (0008,1195) UI Referenced SOP Sequence (0008,1199) SQ > Referenced SOP Class UID (0008,1150) UI > Referenced SOP Instance UID*1 (0008,1155) UI
*1 Referenced SOP Sequenceは画像数分。 表2-20 N-ACTION時に使用するタグ
2.1.2.8 Media Storage FSC 2.1.2.8.1 関連する実世界活動
CD/DVDの書き出し操作をした場合、Media Storage FSCとして画像データを書き出す。
2.1.2.8.2 提案するプレゼンテーション・コンテクスト サポートするSOP Classは表2-6に以下のものを加える。
Presentation Context Table Abstract Syntax
Name UID
Media Storage Directory Storage 1.2.840.10008.1.3.10
表2-21 提案するプレゼンテーション・コンテクスト(Query SCU) 2.1.2.8.3 SOP特有適合性 該当する記述なし。 2.1.2.9 Media Storage FSR 2.1.2.9.1 関連する実世界活動 CD/DVDの読み込み操作をした場合、Media Storage FSRとして画像データを読み込む。 2.1.2.9.2 提案するプレゼンテーション・コンテクスト サポートするSOP Classは表2-6に以下のものを加える。 2.1.2.9.3 SOP特有適合性 該当する記述なし。
Presentation Context Table Abstract Syntax
Name UID
Media Storage Directory Storage 1.2.840.10008.1.3.10
2.1.3 アソシエーション受諾の方針 AOCは、以下の実世界活動に関して、アソシエーションの確立要求を受諾する。 リモートAEからの通信状態の確認要求(Verification SCP) リモートAEより通信状態の確認の要求があったとき。 リモートAEからの画像の保存要求(Storage SCP) リモートAEより、AOCに対して画像を保存する要求があったとき。
リモートAEからのStorage Commitmentイベント通知(Storage Commitment SCU)
リモートAEより Storage Commitment のイベント通知の要求があったとき。 AOCは、通信相手のAEタイトルに関わらず、正しく設定されたポートに対するアソシエーションの確立 要求は、すべて受諾する。 2.1.3.1 通信状態の確認(Verification SCP) 2.1.3.1.1 関連する実世界活動 AOCに対しアソシエーションの確立を試みるリモートAEから、C-ECHO-RQメッセージを受け取ると、 AOCは「成功」のステータスを含むC-ECHO-RSPメッセージを返す。 2.1.3.1.2 プレゼンテーション・コンテクスト AOCは以下の表に示すプレゼンテーション・コンテクストを受諾する。
Presentation Context Table
Abstract Syntax Transfer Syntax Role Extended Negotiation Name UID Name List UID List
Verification Service Class 1.2.840.10008.1.1 注 SCP None
表2-23 受諾可能なプレゼンテーション・コンテクスト(Verification SCP)
注 Transfer Syntaxは、Storage SCPとして動作するときと同じものを受諾する(表2-25参照)
2.1.3.1.3 SOP特有適合性(Verification SCP)
AOCはVerificationサービス・クラスに対する標準的な適合性を提供する。
2.1.3.1.4 プレゼンテーション・コンテクスト受諾基準
AOCはVerificationサービス・クラスに対し、上記の表に示したプレゼンテーション・コンテクストを常 に受諾する。
2.1.3.1.5 Transfer Syntax選択方針
Storage SCPとして動作するときと同じ「(2.1.3.2.5 Transfer Syntax選択方針」(Storage SCP) を参照)。
2.1.3.2 画像の保存 (Storage SCP) 2.1.3.2.1 関連する実世界活動 モートAEからの画像の保存要求を受けて、画像を受信し、内部のデータベースに登録するとともに、ディ スクに保存する。 受信した画像はリストに表示される。 2.1.3.2.2 プレゼンテーション・コンテクスト AOCは、以下のプレゼンテーション・コンテクストを受諾する。
Presentation Context Table
Abstract Syntax Transfer Syntax Role Extended Negotiation Name UID Hardcopy Grayscale Image Storage 1.2.840.10008.5.1.1.29 表2-18参照 SCP None Hardcopy Color Image
Storage
1.2.840.10008.5.1.1.30 Computed Radiography
Image Storage
1.2.840.10008.5.1.4.1.1.1 Digital X-Ray Image
Storage - For Presentation
1.2.840.10008.5.1.4.1.1.1.1 Digital X-Ray Image
Storage - For Processing
1.2.840.10008.5.1.4.1.1.1.1.1 Digital Mammography
Image Storage - For Presentation
1.2.840.10008.5.1.4.1.1.1.2
Digital Mammography Image Storage - For Processing
1.2.840.10008.5.1.4.1.1.1.2.1
Digital Intra-oral X-Ray Image Storage - For Presentation
1.2.840.10008.5.1.4.1.1.1.3
Presentation Context Table
Abstract Syntax Transfer Syntax Role Extended Negotiation
Name UID
Digital Intra-oral X-Ray Image Storage - For Processing
1.2.840.10008.5.1.4.1.1.1.3.1
表2-18参照 SCP None
CT Image Storage 1.2.840.10008.5.1.4.1.1.2 表2-18参照 SCP None Ultrasound Multi-Frame Image Storage 1.2.840.10008.5.1.4.1.1.3.1 MR Image Storage 1.2.840.10008.5.1.4.1.1.4 Ultrasound Image Storage 1.2.840.10008.5.1.4.1.1.6.1 Secondary Capture Image
Storage
1.2.840.10008.5.1.4.1.1.7 Multi-frame Single Bit
Secondary Capture Image Storage
1.2.840.10008.5.1.4.1.1.7.1
Multi-frame Grayscale Byte Secondary Capture Image Storage
1.2.840.10008.5.1.4.1.1.7.2
Multi-frame Grayscale Word Secondary Capture Image Storage
1.2.840.10008.5.1.4.1.1.7.3
Multi-frame True Color Secondary Capture Image Storage 1.2.840.10008.5.1.4.1.1.7.4 Stand-alone Overlay Storage 1.2.840.10008.5.1.4.1.1.8 Stand-alone Curve Storage 1.2.840.10008.5.1.4.1.1.9 12-lead ECG Waveform
Storage
1.2.840.10008.5.1.4.1.1.9.1.1 General ECG Waveform
Storage 1.2.840.10008.5.1.4.1.1.9.1.2 Ambulatory ECG Waveform Storage 1.2.840.10008.5.1.4.1.1.9.1.3 Hemodynamic Waveform Storage 1.2.840.10008.5.1.4.1.1.9.2.1 Cardiac Electrophysiology Waveform Storage 1.2.840.10008.5.1.4.1.1.9.3.1 Basic Voice Audio
Waveform Storage
1.2.840.10008.5.1.4.1.1.9.4.1 Stand-alone Modality LUT
Storage
1.2.840.10008.5.1.4.1.1.10 Stand-alone VOI LUT
Storage 1.2.840.10008.5.1.4.1.1.11 Grayscale Softcopy Presentation State Storage 1.2.840.10008.5.1.4.1.1.11.1 X-Ray Angiographic Image Storage 1.2.840.10008.5.1.4.1.1.12.1 次ページに続く 前ページから続く
X-Ray Radiofluoroscopic Image Storage
1.2.840.10008.5.1.4.1.1.12.2
表2-18参照 SCP None Nuclear Medicine Image
Storage 1.2.840.10008.5.1.4.1.1.20 VL Endoscopic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.1 VL Microscopic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.2 VL Slide-Coordinates Microscopic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.3 VL Photographic Image Storage 1.2.840.10008.5.1.4.1.1.77.1.4 Basic Text SR 1.2.840.10008.5.1.4.1.1.88.11 Enhanced SR 1.2.840.10008.5.1.4.1.1.88.22 Comprehensive SR 1.2.840.10008.5.1.4.1.1.88.33 Mammography CAD SR 1.2.840.10008.5.1.4.1.1.88.50 Key Object Selection 1.2.840.10008.5.1.4.1.1.88.89 Positron Emission
Tomography Image Storage
1.2.840.10008.5.1.4.1.1.128
Standalone PET Curve Storage
1.2.840.10008.5.1.4.1.1.129 RT Image Storage 1.2.840.10008.5.1.4.1.1.481.1 RT Dose Storage 1.2.840.10008.5.1.4.1.1.481.2 Presentation Context Table
Abstract Syntax Transfer Syntax Role Extended Negotiation
Name UID
RT Structure Set Storage 1.2.840.10008.5.1.4.1.1.481.3
表2-18参照 SCP None RT Beams Treatment Record Storage 1.2.840.10008.5.1.4.1.1.481.4 RT Plan Storage 1.2.840.10008.5.1.4.1.1.481.5 RT Brachy Treatment Record Storage 1.2.840.10008.5.1.4.1.1.481.6 RT Treatment Summary Record Storage 1.2.840.10008.5.1.4.1.1.481.7 Ultrasound Multi-Frame
Image Storage (Retired)
1.2.840.10008.5.1.4.1.1.3 Nuclear Medicine Image
Storage (Retired)
1.2.840.10008.5.1.4.1.1.5 Ultrasound Image Storage
(Retired)
1.2.840.10008.5.1.4.1.1.6 X-Ray Angiographic
Bi-plane Image Storage (Retired)
1.2.840.10008.5.1.4.1.1.12.3
前ページから続く
Name UID
Explicit VR Little Endian 1.2.840.10008.1.2.1 Implicit VR Little Endian 1.2.840.10008.1.2 JPEG Baseline (Process 1) 1.2.840.10008.1.2.4.50 JPEG Extended (Process 2 & 4) 1.2.840.10008.1.2.4.51 JPEG Extended (Process 3 & 5) 1.2.840.10008.1.2.4.52 JPEG Spectral Selection, Non-Hierarchical (Process 6 & 8) 1.2.840.10008.1.2.4.53 JPEG Spectral Selection, Non-Hierarchical (Process 7 & 9) 1.2.840.10008.1.2.4.54 JPEG Full Progression, Non-Hierarchical (Process 10 & 12) 1.2.840.10008.1.2.4.55 JPEG Full Progression, Non-Hierarchical (Process 11 & 13) 1.2.840.10008.1.2.4.56 JPEG Lossless, Non-Hierarchical (Process 14) 1.2.840.10008.1.2.4.57 JPEG Lossless, Non-Hierarchical (Process 15) 1.2.840.10008.1.2.4.58 JPEG Extended, Hierarchical (Process 16) 1.2.840.10008.1.2.4.59 JPEG Extended, Hierarchical (Process 17) 1.2.840.10008.1.2.4.60 JPEG Spectral Selection, Hierarchical (Process 20 & 22) 1.2.840.10008.1.2.4.61 JPEG Spectral Selection, Hierarchical (Process 21 & 23) 1.2.840.10008.1.2.4.62 JPEG Full Progression, Hierarchical (Process 24 & 26) 1.2.840.10008.1.2.4.63 JPEG Full Progression, Hierarchical (Process 25 & 27) 1.2.840.10008.1.2.4.64 JPEG Lossless, Hierarchical (Process 28) 1.2.840.10008.1.2.4.65 JPEG Lossless, Hierarchical (Process 29) 1.2.840.10008.1.2.4.66 JPEG Lossless, Non-Hierarchical, First-Order Prediction
(Process 14[Selection Value 1])
1.2.840.10008.1.2.4.70
RLE 1.2.840.10008.1.2.5
2.1.3.2.3 SOP特有適合性(Storage SCP)
AOCは、レベル2(Full)でStorageサービスクラスのSOPに適合する。また、デジタル署名サポートのレ ベルは1である。
AOCは、受信するSOPインスタンスのいかなる要素にも、削除や変更などの手を加えることはない。ま た、Lossy Image Compressionについても、何ら手を加えることはなく、展開せずに保存する。
AOCは、SOPインスタンスをディスクに保存することに成功したときは、SCUに対するC-STORE-RSPメッ セージの中で「成功(コード：0000)」のステータスを返す。保存されたSOPインスタンスは、AOCの外 部からアクセスされることはなく、ユーザーの操作や設定によってのみ、削除されることがある。
AOCは、SOPインスタンスの保存に成功しなかったときも、失敗や警告のステータスを含むC-STORE
メッセージを返すことはない。 2.1.3.2.4 プレゼンテーション・コンテクスト受諾の方針 AOCは上記の条件を満たすプレゼンテーション・コンテクストを受諾する。 プレゼンテーション・コンテクストについてSCUとの間に合意が得られない場合は、アソシエーションが 中止される。 2.1.3.2.5 Transfer Syntax選択方針 表2-25にあるもののうち、
Explicit VR Little Endian (UID=1.2.840.10008.1.2.1) Implicit VR Little Endian (UID=1.2.840.10008.1.2) JPEG Baseline (Process 1) (UID=1.2.840.10008.1.2.4.50) JPEG Extended (Process 2 & 4) (UID=1.2.840.10008.1.2.4.51)
については他のTransfer Syntaxに優先して選択される。この中では、上にあるものから優先的に選択 される。
これら以外のTransfer Syntaxのみがプレゼンテーション・コンテクストの中で提案された場合は、最初 に提案されたものを選択する。
2.1.3.3 Storage Commitment(Storage Commitment SCU) 2.1.3.3.1 関連する実世界活動
AOCからのStorage Commitmentリクエストに対するレスポンスがあった場合、結果を受け取る。
2.1.3.3.2 プレゼンテーション・コンテクスト
Presentation Context Table
Abstract Syntax Transfer Syntax Role Extended Negotiation
Name UID
Storage Commitment Push Model
1.2.840.10008.1.20.1 Implicit VR Little Endian 1.2.840.10008.1.2
SCU None
表2-26 プレゼンテーション・コンテクスト
2.1.3.3.3 SOP特有適合性(Verification SCP)
AOCはStorage Commitmentサービス・クラスに対する標準的な適合性を提供する。
2.1.3.3.4 プレゼンテーション・コンテクスト受諾基準
AOCはStorage Commitmentサービス・クラスに対し、上記の表に示したプレゼンテーション・コン テクストを常に受諾する。
2.1.3.3.5 Transfer Syntax選択方針
4.1
標準拡張/
特殊化/
プライベート化されたSOP
AOC Scan(オプション)では、Storageサービス・クラスのSOPに、SCUとして、タイプ3のプライベー ト属性を使用する(表2-5参照)。このため、Storageサービス・クラスの各SOPクラスは標準拡張SOP
クラスになる(名称やUIDは共通)。
AOC Scanを利用しないときは、標準拡張 / 特殊化 / プライベート化されたSOPを使用しないが、
C-STORE DIMSE-CサービスあるいはC-MOVE DIMSE-Cサービスに従って受信したSOPインスタン スにそれらのSOPが含まれていても、AOCが削除や変更などの手を加えることはない。
4.2
プライベートTransfer Syntax
AOCはプライベートなTransfer Syntaxを使用しない。
3.1
サポートされる通信スタックAOCは、PS3.8で定義されるDICOM V3.0 TCP / IPネットワーク通信をサポートする。
3.2 TCP / IP
スタックAOCは、これを実行するWindows(サポートするバージョンについては、AOCユーザーズガイドを参照)
システムからTCP / IPスタックを受け継ぐ。
3.2.1 物理媒体サポート
AOCは、TCP/IPが利用する物理媒体に関係せず、AOCを実行するWindows(サポートするバージョ ンについては、AOCユーザーズガイドを参照)システムがサポートする任意の物理媒体を受け継ぐ。
3
通信プロファイル
Communication Profiles
6
拡張文字セットのサポート
Support for Extended Character Sets
AOCは次の拡張文字セットをサポートする。 ・ ASCII (ISO-IR 6)
・ JIS X 0201 Katakana (ISO-IR 13)+JIS X 0201 Romaji (ISO-IR 14)
・ JIS-X 0208 Kanji (ISO-IR 87)
8
セキュリティ･プロファイル
Security Profiles
7
コードと制御用語
Codes and Controlled Terminology
該当する記述なし。 該当する記述なし。
5
設定
Configuration
AOCのすべての設定はユーザー・インターフェース上で行う。設定方法の詳細については、AOCユーザー ズガイドを参照。5.1 AE
タイトルとプレゼンテーション・アドレスの対応づけAOCは、SCUとして動作するときは、通信相手のSCPについて「AEタイトル」「ホスト名」「TCP/IP
ポート番号」よりプレゼンテーション・アドレスを得る。AOCがSCPとして動作するときは、通信相手の
SCUについて「AEタイトル」「ホスト名」「TCP/IPポート番号」を設定する必要はない。
また、AOC自身の「AEタイトル」と「TCP / IPポート番号」を、Storage SCPとRetrieve SCUの双方 について設定する。
