卒業論文

デ ィ ー プ ラ ー ニ ン グ 顔 画 像 解 析 基 盤 シ ス テ ム

の 試 作 と 評 価 実 験

提出者

田坂征也

提出年 月日

平成 31 年 1 月 25 日

指導教 員

金子邦彦 教授

デ ィ ー プ ラ ー ニ ン グ 顔 画 像 解 析 基 盤 シ ス テ ム

の 試 作 と 評 価 実 験

情 報 工 学 科 田 坂 征 也

研 究 概 要

近 年 の 事 故 の 中 で 多 い のはハ ンド ル操 作 を 誤 っ た ，ブ レーキ とアク セル を踏 み間 違 えた などの運 転 操 作 ミスや，脇 見 運 転 や同 乗 者 とのおしゃべり， 居 眠 り，単 にボーッとしていたなどの漫 然 運 転 が原 因 としてあがり，この 3 つ は全 てヒ ューマンエラ ーによって起 こされるものである ．このよう なヒューマンエ ラ ーによ る事 故 を 防 ぐべく さまざ まな安 全 装 置 がある中 ， 私 は運 転 者 本 人 を 注 目 するシステムを目 標 とした．

目 次

1. ま え が き ... 1 2. 既 存 技 術 お よ び ラ イ ブ ラ リ ... 1 2.1 Chocolatey ... 1 2.2 Anaconda ... 1 2.3 ezgiakcora/Facial -Expression ... 2 2.4 ipazc/MTCNN ... 2 2.5 mpatacchiola/DeepGaze ... 2 3. 顔 画 像 解 析 基 盤 シ ス テ ム の セ ッ ト ア ッ プ ... 3 3.1 Chocolatey のインストール ... 3 3.2 Anaconda,Python2 のインストール ... 3 3.3 Anaconda における隔 離 された Python 環 境 の作 成 ... 4

Microsoft Build Tools for Visual Studio 2017 のインストール ... 5 Dlib のインストール方 法 ... 5 3.4 ezgiakcora/Facial -Expression-Keras のインストール方 法 ... 6 3.5 ipazc/MTCNN のインストール方 法 ... 6 3.6 mpatacchiola/DeepGaze のインストール方 法 ... 6 4. 実 験 ... 6 4.1 表 情 認 識 の実 験 概 要 ... 7 4.2 表 情 認 識 の実 験 結 果 ... 7 4.3 顔 検 知 の実 験 概 要 ... 7 4.4 顔 検 知 の実 験 結 果 ... 7 4.5 肌 色 抽 出 の実 験 概 要 ... 10 4.6 肌 色 抽 出 の実 験 結 果 ... 10 5. 試 し て み た が う ま く い か な か っ た も の ... 11 6. む す び ... 11

- 1 -

1. ま え が き

近 年 の 交 通 事 故 の 中 で多 いのはハンド ル操 作 を誤 り や，ブレーキとアクセ ルを踏 み間 違 えたなどの運 転 操 作 ミスや， 脇 見 運 転 や同 乗 者 とのおしゃべり や，居 眠 りや，単 にボーッとしていたなどの漫 然 運 転 である．これらは全 てヒュ ーマンエラ ー である． この よ う なヒ ューマンエラ ーの事 故 を 防 ぐべく， 車 載 セ ン シ ン グ 機 器 に よ り ， 生 体 反 応 や ヒ ヤ リ ・ ハ ッ ト な ど を 検 出 し ， 検 出 し た 情 報 は 管 理 者 へ 通 知 さ れ る と い っ た シ ス テ ム が す で に 多 数 存 在 し て い る ． ま た ， 運 転 者 本 人 を 注 目 した システムの他 に， 車 載 の さまざまな安 全 システムが搭 載 さ れ て い る ． 最 新 の 乗 用 自 動 車 で は ， ア ン チ ロ ッ ク ブ レ ー キ 装 置 ， 横 滑 り 防 止 装 置 ， エ ア バ ッ グ 装 置 な ど の 安 全 装 備 が 標 準 化 さ れ て い る ． ま た 近 年 で は ， 前 方 を 走 る 自 動 車 と の 追 突 事 故 を 予 想 し て 防 ぐ シ ス テ ム が 多 く の 車 種 に設 定 されるようになっている．また，並 列 する車 両 があるときに アラームで知 らせ，不 意 のレーンチェンジを抑 止 する装 置 もある． 本 論 文 では，カメラ付 きのコンピュータとディープラーニング基 盤 Keras を 使 った，人 工 知 能 カメラ(AI カメラ)の試 作 と評 価 実 験 について報 告 する．本 論 文 で 示 す 人 工 知 能 カ メ ラ に つ い て ， 種 々 の 実 験 の 取 り 組 み を 重 ね た ． 将 来 は ， 運 転 者 本 人 の 顔 色 や そ の 他 顔 の 変 化 を 読 み 取 る こ と が で き る デ ィ ー プ ラ ーニ ン グ 顔 画 像 解 析 に 役 立 つ 可 能 性 が あ る 基 盤 シ ス テ ム で あ る ． 事 故 を未 然 に防 ぐという社 会 的 意 義 がある．

2. 既 存 技 術 お よ び ラ イ ブ ラ リ

2.1 Chocolatey Chocolatey と は ， パ ッ ケ ー ジ マ ネ ー ジ ャ ー と い う も の の 1 つ で あ る ． Chocolatey は，Windows オペレーティングシステムで動 く．その機 能 には， パッケージの検 索 ，インストール，アップデート，バージョンを指 定 してのインス トールなどがある． 2.2 Anaconda

Anaconda は，Continuum Analytics 社 が提 供 している Python バー ジョン 3 の言 語 処 理 系 ，開 発 環 境 やツール，管 理 ツールである conda，その 他 Python の主 要 なパッケージを 1 つにまとめたソフトウェアである．次 のア プリケーションも同 封 されている．

- 2 -

R ， Lua ， LuaJIT ， Haskel ， Scala ， Go ， JavaScript ， node.js ， bash などに対 応 している．  qtconsole:対 話 型 の実 行 環 境 である．コンソール機 能 ，グラフ 描 画 機 能 がある．  spyder:Python 用 の学 習 向 けに開 発 さ れた 統 合 開 発 環 境 である ． エディ タ ，デバ ッガ ， 対 話 型 実 行 環 境 な ど，便 利 なツ ールが セットにな っ ている ．Python プログラムを書 くと，構 文 を見 やすく色 をつけたり， プ ロ グ ラ ムを 記 述 す る と き に 便 利 な 機 能 が つ い て い る だ け で な く ， プ ロ グ ラ ム を 途 中 で 止 め て 変 数 の 一 覧 を 確 認 で き る ブ レ ー ク ポ イ ン ト 機 能 などのプログラム開 発 に便 利 な機 能 がある． 2.3 ezgiakcora/Facial-Expression ezgiakcoro/Facial-Expression-Keras は，GitHub にて公 開 されている プログラムである．これは顔 検 知 ・顔 識 別 のライブラリである Dlib を使 った表 情 認 識 プ ロ グラ ムで ， ディ ープ ラ ーニ ングを 使 用 し て 映 像 か ら 表 情 を 認 識 す ることができる．各 フレーム内 の顔 を検 出 してから，表 現 を 7 つのクラスのうち の 1 つ に 分 類 を す る ． そ の 7 つ は ， Angry( 怒 り ) ， Disgusted( 嫌 悪 ) ， Neutral(中 間 )，Sad(悲 しい)，Happy(幸 せ)，Surprised(驚 く)，Fear(恐 怖)である． 2.4 ipazc/MTCNN ipazc/MTCNN は ， GitHub に て 公 開 さ れ て い る プ ロ グ ラ ム で あ る ． Python3.4 以 降 で動 く，TensorFlow を用 いた顔 検 出 ソフトウェアである． 2.5 mpatacchiola/DeepGaze mpatacchiola/DeepGaze は，GitHub にて公 開 されているプログラムであ る ．ヒ ュ ー マ ン コ ン ピ ュ ータ イ ン タ ラ ク ショ ン ， 人 物 検 出 ， およ び 顔 検 出 ， 頭 部 姿 勢 推 定 およ び 分 類 の た め の ラ イ ブ ラ リ で あ り ， 畳 み 込 み ニ ュ ーラ ル ネ ッ トワ ー ク(CNN)を 用 いている．人 の 注 視 点 に 関 す る情 報 （ 注 意 を 向 けている方 向 で も あ る ） は ， 頭 の 向 き を 見 つ け る こ と に よ っ て 推 定 で き る ． 目 の 情 報 を 直 接 利 用 しないことは，サングラスなど， 目 が 何 かで覆 われているとき，またはユ ーザーがカメラから 離 れす ぎて目 の領 域 を 適 切 な解 像 度 でつか むことができ な い と き に 役 立 つ ． な お ， 虹 彩 が 画 像 と し て 取 得 で き る と き は ， 眼 球 の 注 視 方 向 を推 定 することが可 能 である． DeepGaze には以 下 の便 利 なパッケージが含 まれている．

- 3 -  頭 部 姿 勢 推 定 (Perspective-n-Point)  顔 検 出 (Haar Cascades)  肌 と色 の検 出 (範 囲 検 出 ，逆 投 影 )  ヒストグラムに基 づく分 類 (ヒストグラム交 差 法 )  動 き検 出 (フレーム差 分 ，MOG，MOG2)  モーショントラッキング(Particle filter)  顕 著 性 マップ(FASA)

3. 顔 画 像 解 析 基 盤 シ ス テ ム の セ ッ ト ア ッ プ

3.1 Chocola tey の イ ン ス ト ー ル Chocolatey の Web ページの記 載 の手 順 に従 う．

① Web ブラウザで，下 記 の URL の Chocolatey の Web ページを開 く．

https://chocolatey.org/

② 「 Install Chocolatey Now 」 を ク リ ッ ク す る ． 移 動 し た ペ ー ジ に て ， 「Install with cmd.exe」のコマンドをコピー．

③ Windows のコマンドプロントを管 理 者 として実 行 した後 に ，先 ほどコピ ーしたコマンドを 実 行 ．

Chocolatey を用 いて，git，cmake，wget，7zip をインストールするため に，Windows のコマンドプロントを管 理 者 として実 行 し，下 記 のコマンドを実 行 ．

choco install -y git cmake.install wget 7zip 3.2 Anaconda,Python2 の イ ン ス ト ー ル

① Anaconda，Python2 をインストールしたいので Windows のコマンド プロントを管 理 者 として実 行 し， 下 記 のコマンドを実 行 ．

choco install -y anaconda3 python2

② Anaconda の conda-forge のチャンネルを削 除 するために下 記 のコ マンド を 実 行 ．エラ ー メ ッセ ージ が出 る こ と も あ るが ， この とき の エラ ーメ ッセージは無 視 して良 い．

C:¥tools¥Anaconda3¥Scripts¥conda config –remove chanenls conda-forge

③ Anaconda の conda パッケージを更 新 したいので，下 記 のコマンドを 実 行 ．

- 4 -

y か n を尋 ねる質 問 が来 たときは，続 行 したいので「y」．

④ Anaconda の古 い conda パッケージファイルの削 除 するために下 記 のコマンドを実 行 ．

C:¥tools¥Anaconda3¥Scripts¥conda clean --packages ⑤ Chocolatey でインストール済 みのパッケージを一 括 更 新 ．

下 記 のコマンドを Windows コマンドプロントにて実 行 ． choco upgrade -y all

⑥ 先 ほどインストールしたソフトウェア類 に関 する設 定 にて， Windows の システム環 境 変 数 Path の先 頭 部 分 の設 定 した．

3.3 Ana conda に お け る 隔 離 さ れ た Python 環 境 の 作 成 Anaconda を用 いて．必 要 なソフトウェアをインストールする． ① 今 から作 成 する Python 環 境 の名 前 と，Python のバージョンを決 め ておく．  Python 環 境 の名 前 :ai  Python のバージョン:3 ② Windows のコマンドプロントを実 行 し，下 記 のコマンドを実 行 ． conda reate -n ai python=3

これにより元 から の Python 環 境 と，新 規 作 成 された Python 環 境 (Python のバージョン 3，名 前 は ai)の共 存 ができた． 新 規 作 成 された Python 環 境 を使 いたいときには，Windows でコマ ンドプロントを実 行 し，下 記 の通 りに実 行 ． active ai もとの Python 環 境 に戻 るときは「exit」． ③ Keras，TensorFlow，OpenCV，spyder のインストールをするために 下 記 のコマンドを実 行 ．

conda install -y tensorflow keras spyder opencv

④ numpy ， scipy ， h5py ， scikit-learn ， scikit-image ， matplottlib ， seaborn ， pandas ， pillow ， jupyter ， pytest ， docopt ， pyyaml ， cython のインストールするために下 記 のコマンドを実 行 ．

conda install -y numpy scipy h5py learn scikit-image matplotlib seaborn pandas pillow

- 5 - ⑤ imutils を一 度 削 除 するために下 記 のコマンドを実 行 ． mkdir c:¥pytools cd c:¥pytools rmdir ¥s ¥q imutils ⑥ imutils をインストールするために下 記 のコマンドを実 行 ． cd c:¥pytools

git clone https://GitHub.com/jrosebr1/imutils

cd imutils

python setup.py build python setup.py install

Microsoft Build Tools for Vi sual Studio 2017 の イ ン ス ト ー ル ここでは，Chocolatey を用 いてインストールすることにしている．

① Windows SDK 10.1 と Microsoft Build Tools for Visual Studio 2017 をインストールするために Windows のコマンドプロントを管 理 者 として実 行 し，下 記 のコマンドを実 行 ．

choco install -y windows-skd-10.1

choco install -y visualstudio2017-installer choco install -y Microsoft-build-tools

② C++について設 定 をしたいので，Visual Studio Installer を起 動 す る．

③ Visual Studio Build Tools 2017 の画 面 で「変 更 」をクリック． ④ 「Visual C++ Build Tools 」を選 び，右 下 の「変 更 」をクリック．

⑤ インストールが始 まるので待 つ．終 わると「インストール済 み」と表 示 され る． Dlib の イ ン ス ト ー ル 方 法 Dlib をインストールするために，Windos のコマンドプロントを管 理 者 として 実 行 し，Dlib Python パッケージをインストールするために下 記 のコマンドを 実 行 ． cd c:¥pytools

git clone https://GitHub.com/davisking/dlib

cd dlib

- 6 - python setup.py install

3.4 ezgiakcora/Fa cial -Expression -Kera s の イ ン ス ト ー ル 方 法

① 節 2.3 にて説 明 した ezgiakcora/Facial-Expression-Keras をイン ストールするために，Windows コマンドプロントを管 理 者 として実 行 し， 下 記 のコマンドを実 行 ．

cd c;¥pytools

git clone https://GitHub.com/ezgiakcora/Facial-Expression-Keras cd Facial-Expression-Keras ② 節 3.2.2 にてインストールした Dlib 関 連 のファイルをコピー． copy c:¥pytools¥dlib¥python_examples¥shape_predictor_ 68_face_landmarks.dat 3.5 ipazc/MTCNN の イ ン ス ト ー ル 方 法 節 2.4 にて説 明 した ipazc/MTCNN をインストールするために，Windows コマンドプロントを管 理 者 として実 行 し，下 記 のコマンドを実 行 ． cd c:¥pytools

git clone https://GitHub.com/ipazc/mtcnn

cd mtcnn

python setup.py build python setup.py install

3.6 mpata cchiola/DeepGaze の イ ン ス ト ー ル 方 法

節 2.5 にて説 明 した mpatacchiola/Deepgaze をインストールするために， Windows コマンドプロントを管 理 者 として実 行 ．

cd c:¥pytools

git clone https://GitHub.com/mpatacchiola/deepgaze

cd deepgaze

python setup.py build python setup.py install

4. 実 験

- 7 -

精 度 評 価 、顔 検 知 の 精 度 、 肌 色 部 分 の 抽 出 の 精 度 の 確 認 であ る．3 章 で 説 明 した顔 画 像 解 析 基 盤 システムを用 いて，評 価 実 験 を実 施 した．

4.1 表 情 認 識 の 実 験 概 要

実 験 は ， 隔 離 し た Pyhon 環 境 を 有 効 に し ， ezgiakcora/Facial-Expression-Keras 中 の「demo.py」を Windows のコマンドプロントにて実 行 し ，USB カメラを通 して，表 情 の変 化 をつけたり，複 数 人 いた場 合 ，どの 表 情 を認 識 するかを評 価 する． 4.2 表 情 認 識 の 実 験 結 果 図 1 では，顔 の表 情 で感 情 ごとに Windows のコマンドプロント上 にて% 表 記 さ れ て い る た め わ か り や す い が ， 大 袈 裟 な 反 応 を し な い と 思 っ た 通 り の 感 情 と い う 結 果 に な ら な い こ と が 確 認 で き た ． コ マ ン ド プ ロ ン ト に て 顔 の 表 情 によって，感 情 を 数 値 化 するのは複 数 顔 があった 場 合 ，先 に 顔 として認 識 さ れた方 が優 先 されるということが確 認 できた ． 図 1 ezgiakcoro/Facial-Expression-Keras の表 情 認 識 の画 面 4.3 顔 検 知 の 実 験 概 要 実 験 は ， 隔 離 し た Python 環 境 を 有 効 に し ， そ の Python 環 境 に て spyder を起 動 し， USB カメラを通 した映 像 や，研 究 室 の人 が各 自 スマホ で自 分 の顔 を自 撮 りした動 画 を使 い ，ipazc/MTCNN を実 行 した． 4.4 顔 検 知 の 実 験 結 果 図 2 では，ちゃんと顔 検 知 されているが，図 3 においては顔 を検 知 してい ると共 に，後 ろにあるマウスまで顔 として検 知 し てしまうことが確 認 できた．

- 8 -

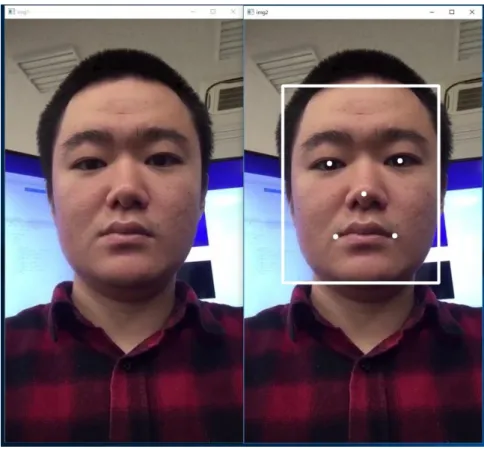

図 2 自 撮 りした動 画 を顔 検 知 した画 像 1

- 9 -

図 4 と図 5 を比 較 すると，顔 の上 に手 を持 ってくると顔 検 知 が外 れること が確 認 できた．

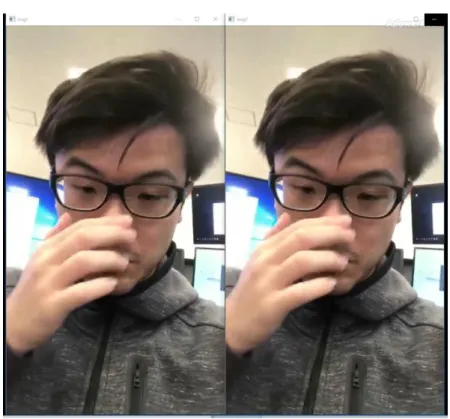

図 4 自 撮 りした動 画 を顔 検 知 した画 像 2

- 10 - 4.5 肌 色 抽 出 の 実 験 概 要 実 験 は ， 隔 離 し た Python 環 境 を 有 効 に し ， そ の Python 環 境 に て Spyder を起 動 し，研 究 室 の人 が各 自 スマホで自 分 の顔 を自 撮 りした動 画 を 使 い，mpatacchiola/DeepGaze を実 行 した． 4.6 肌 色 抽 出 の 実 験 結 果 図 6 では，肌 色 部 分 の切 り出 しを行 っているが，一 部 光 の反 射 によって切 り出 しから 除 外 されていたり，コンピュータ ーには肌 色 と思 われる木 等 の部 分 が肌 色 として切 り出 されていることが確 認 できた． 図 6 自 撮 りした動 画 を肌 色 部 分 の抽 出 をした画 像 1

- 11 - 図 7 では，動 画 の画 質 が悪 いため，肌 色 の切 り出 し方 が粗 く，逆 光 の影 によって顔 の大 部 分 が肌 色 として抽 出 されないことが確 認 できた． 図 7 自 撮 りした動 画 を肌 色 部 分 の抽 出 した画 像 2

5. 試 し て み た が う ま く い か な か っ た も の

adithyaselve/face-expression-detect と は ， ezgiakcora/Facial-Expression-Keras と似 たような表 情 認 識 をできるものだが，私 の環 境 にて 正 常 に動 作 しなかった．原 因 追 及 のため，さまざまのことを試 したが解 決 には 至 らなかった．原 因 を調 べ切 ることもできなかった．

6. む す び

本 研 究 で は 既 存 の 技 術 を 重 視 し ， コ ン ピ ュ ータ ー によ る 人 間 の 顔 の 表 情 の 読 み 取 り や ， 顔 検 知 ， 肌 色 部 分 の 抽 出 を 行 っ た ． 人 工 知 能 カ メ ラ を 作 る 取 り 組 み の 上 で ， 新 た な 課 題 を 発 見 す る こ と が で き た ． ま た ， 人 間 の 状 態 や 異 常 を コンピューターに読 み取 らせる上 で， 医 学 のような自 分 の専 攻 外 の分

- 12 - 野 に 触 れるよ いきっか けとなった ． 今 回 ，人 工 知 能 カメ ラ とし て必 要 だと判 断 したソフトウエア類 を Windows オペレーティングシステムで動 作 させる手 順 を まとめることができたこと，それらの検 証 もできたことも成 果 である．

謝 辞

本 研 究 の実 施 に あた り、卒 業 論 文 指 導 教 員 の 情 報 工 学 科 ・金 子 邦 彦 教 授 にご 指 導 を 賜 りまし た．金 子 邦 彦 研 究 室 の飯 塚 氏 ， 井 上 氏 ，半 田 氏 には， 実 験 の協 力 ， 研 究 室 や実 験 の場 での議 論 等 を 通 し て，知 識 や 示 唆 の提 供 をいただきました．ここに感 謝 の意 を表 します． 本 研 究 は科 研 費 （16K00163） の助 成 を受 けたものである．
