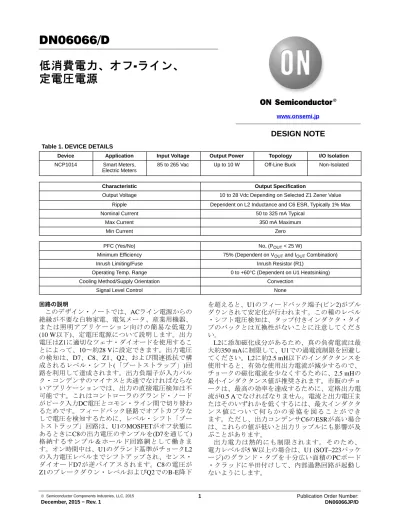

DN06066/D

低消費電力、オフ‐ライン、

定電圧電源

Table 1. DEVICE DETAILS

Device Application Input Voltage Output Power Topology I/O Isolation

NCP1014 Smart Meters, Electric Meters

85 to 265 Vac Up to 10 W Off-Line Buck Non-Isolated

Characteristic Output Specification

Output Voltage 10 to 28 Vdc Depending on Selected Z1 Zener Value Ripple Dependent on L2 Inductance and C6 ESR, Typically 1% Max

Nominal Current 50 to 325 mA Typical

Max Current 350 mA Maximum

Min Current Zero

PFC (Yes/No) No, (POUT < 25 W)

Minimum Efficiency 75% (Dependent on VOUT and IOUT Combination)

Inrush Limiting/Fuse Inrush Resistor (R1)

Operating Temp. Range 0 to +60°C (Dependent on U1 Heatsinking)

Cooling Method/Supply Orientation Convection

Signal Level Control None

回路の説明

このデザイン・ノートでは、

AC

ライン電源からの 絶縁が不要な白物家電、電気メータ、産業用機器、

または照明アプリケーション向けの簡易な低電力

(10 W

以下

)

、定電圧電源について説明します。出力

電圧は

Z1

に適切なツェナ・ダイオードを使用するこ とによって、

10

〜約

28 V

に設定できます。出力電圧 の検知は、

D7

C8

Z1

Q2

、および関連抵抗で構 成されるレベル・シフト

(

「ブートストラップ」

)

回 路を利用して達成されます。出力負端子が入力バル ク・コンデンサのマイナスと共通でなければならな いアプリケーションでは、出力の直接電圧検知は不 可能です。これはコントローラのグランド・ノード がピーク入力

DC

電圧とコモン・ライン間で切り替わ るためです。フィードバック経路でオプトカプラな しで電圧を検知するために、レベル・シフト「ブー トストラップ」回路は、

U1

MOSFET

がオフ状態に あるときに

C8

の出力電圧のサンプルを

(D7

を通じて

)

格納するサンプル&ホールド回路網として働きま す。オン時間中は、

U1

のグランド基準がチョーク

L2

の入力電圧レベルまでシフトアップされ、センス・

ダイオード

D7

が逆バイアスされます。

C8

の電圧が

Z1

のブレークダウン・レベルおよび

Q2

での

B-E

降下

を超えると、

U1

のフィードバック端子

(

ピン

2)

がプル ダウンされて安定化が行われます。この種のレベル

・シフト電圧検知は、タップ付きインダクタ・タイ プのバックとは互換性がないことに注意してくださ い。

L2

に添加磁化成分があるため、真の負荷電流は最 大約

350 mA

に制限して、

U1

での過電流制限を回避し てください。

L2

に約

2.5 mH

以下のインダクタンスを 使用すると、有効な使用出力電流が減少するので、

チョークの磁化電流を少なくするために、

2.5 mH

の 最小インダクタンス値が推奨されます。市販のチョ ークは、最高の効率を達成するために、定格出力電

流が

0.5 A

でなければなりません。電流と出力電圧ま

たはそのいずれかを低くするには、最大インダクタ ンス値について何らかの妥協を図ることができ ます。ただし、出力コンデンサ

C6

ESR

が高い場合 は、これらの値が低いと出力リップルにも影響が及 ぶことがあります。

出力電力は熱的にも制限されます。そのため、

電力レベルが

5 W

以上の場合は、

U1 (SOT−223

パッケ ージ

)

のグランド・タブを十分広い面積の

PC

ボード

・クラッドに半田付けして、内部過熱回路が起動し ないようにします。

DESIGN NOTE

www.onsemi.jp

(2)

DN06066/D

www.onsemi.jp 2 主な特長

導通型

EMI

減衰のための入力フィルタ

(Pi

ネットワーク

)

最小部品点数、かつフィードバック用オプトカプ ラなしで定電圧出力を安定化

簡易な回路構成を実現する

700 V MOSFET

を内蔵

する

NCP1014

モノリシック電流モード・コントロ

ーラ簡単に異なる出力電圧に設定可能な回路

内蔵短絡および過熱保護 回路図

Notes: 1.VOUT set by Z1 (VOUT = VZ +1V) 2.L1 is Coilcraft MSS1260−105KL or similar. 3.Thick lines indicate recommended ground plane area. 4.U1 should be heatsunk via ground tab to copper clad area. 5.Crossed schematic lines are not connected.

4

1 2 3

U1 MMBT2222Q2 Z1 MMSZ24T1

D6 D7 MURA160

MURA160

Figure 1. Circuit Schematic

AC Input 85−265 Vac F1 0.5 A

R1 5.1 W, 2 W D1−D4 MRA4007 × 4 L1 1 mH, 0.6 A C2 10 mH, 400 Vdc × 2

C3

C1 4.7 nF “x”

C4 22 mF 25 V NCP1014 100 kHz (SOT−223)

L2 2.5 mH, 0.5 A C9 1 nFR7 1 kW

R6 100 W R5 100 kWC8 4.7 mF 35 V

R4 10 kW

Output 25 V, 325 mA

+ −

C7 0.1 mF 50 V C6 330 mF 35 V

+

+ ++ +

(3)

DN06066/D

www.onsemi.jp 3 出力チョーク設計

L2

は、断面積

(Ae)

0.2

平方センチメートルの

EF−16 (E16/8/5)

フェライト・コアのボビン

(

または類似のフ ェライト・コアおよびボビン

)

#28

磁気ワイヤを

200

回巻き、コアにギャップを設けて巻線の両端で測定

したとき

2.5 mH

のインダクタンスが得られるように

して製作できます。もう一つの効率が悪い方法は、

2

個の市販品

Coilcraft RFB1010−122L

インダクタを直 列に接続して使用することです。

参考資料

[1] ON Semiconductor Design Note DN06037/D: Low Power, Off-Line Buck, CVCC Power Supply [2] Data Sheet NCP1014/D
