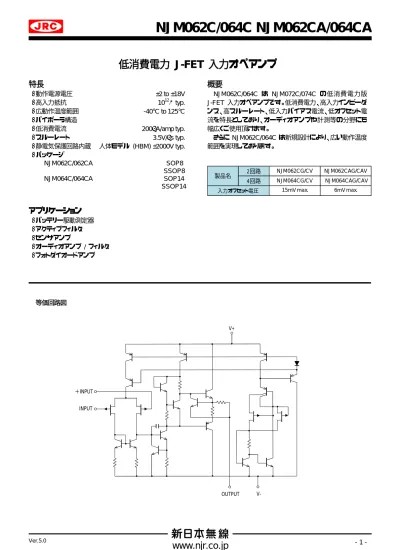

NJM062C/064C NJM062CA/064CA 低消費電力 J-FET 入力オペアンプ 特長 動作電源電圧 ±2 to ±18V 高入力抵抗 Ω typ. 広動作温度範囲 -40 C to 125 C バイポーラ構造 低消費電流 200μA/amp typ. スルーレート 3.5

NJM062C/064C NJM062CA/064CA

- 1 - Ver.5.0

www.njr.co.jp

低消費電力 J-FET 入力オペアンプ

特長

●動作電源電圧 ±2 to ±18V ●高入力抵抗 1012Ω typ. ●広動作温度範囲 -40°C to 125°C ●バイポーラ構造 ●低消費電流 200μA/amp typ. ●スルーレート 3.5V/μs typ. ●静電気保護回路内蔵 人体モデル (HBM) ±2000V typ. ●パッケージ NJM062C/062CA SOP8 SSOP8 NJM064C/064CA SOP14 SSOP14

アプリケーション

●バッテリー駆動測定器 ●アクティブフィルタ ●センサアンプ ●オーディオアンプ / フィルタ ●フォトダイオードアンプ

概要

NJM062C/064C は NJM072C/074C の低消費電力版 J-FET 入力オペアンプです。低消費電力、高入力インピーダ ンス、高スルーレート、低入力バイアス電流、低オフセット電 流を特長としており、オーディオアンプや計測等の分野にも 幅広くご使用頂けます。 さらに NJM062C/064C は新規設計により、広い動作温度 範囲を実現しております。 ■ 等価回路図 2回路 NJM062CG/CV NJM062CAG/CAV 4回路 NJM064CG/CV NJM064CAG/CAV 15mV m ax. 6mV m ax. 製品名 入力オフセット電圧 ＋INPUT ―INPUT OUTPUT V-V+

NJM062C/064C NJM062CA/064CA

- 2 -

Ver.5.0

www.njr.co.jp

■ 端子配置図

製品名 NJM062CG/CAG NJM062CV/CAV NJM064CG/CAG NJM064CV/CAV

パッケージ SOP8 SSOP8 SOP14 SSOP14

端子配列 ■ 製品名構成 ■ オーダーインフォメーション 製品名 パッケージ RoHS Halogen- Free めっき 組成 マーキング 製品重量 (mg) 最低発注数量 (pcs) NJM062CG SOP8 ○ ○ Pure Sn 062 88 2500

NJM062CAG SOP8 ○ ○ Pure Sn 062A 88 2500

NJM062CV SSOP8 ○ ○ Sn2Bi 062 42 2000

NJM062CAV SSOP8 ○ ○ Sn2Bi 062A 42 2000

NJM064CG SOP14 ○ ○ Pure Sn 064 150 2500

NJM064CAG SOP14 ○ ○ Pure Sn 064A 150 2500

NJM064CV SSOP14 ○ ○ Sn2Bi 064 65 2000

NJM064CAV SSOP14 ○ ○ Sn2Bi 064A 65 2000

■ 絶対最大定格 項目 記号 定格 単位 電源電圧 V+/V- ±18 V 差動入力電圧(1) VID ±36 V 入力電圧(2) VIN V--0.3 to V-+36 V 出力端子印加電圧 VO V--0.3 to V++0.3 V 消費電力(3) PD 2-Layer / 4-Layer(4) mW SOP8 SSOP8 SOP14 SSOP14 690 / 1000 450 / 570 880 / 1200 560 / 700 保存温度範囲 Tstg -65 to 150 °C ジャンクション温度 Tjmax 150 °C NJM062C G (TE2) 品番 パッケージ テーピング仕様 1 2 3 4 14 13 12 11 5 6 7 10 9 8 D +INPUT D -INPUT D OUTPUT V -C +INPUT C -INPUT C OUTPUT A +INPUT A -INPUT A OUTPUT V+ B +INPUT B -INPUT B OUTPUT (Top View) 1 2 3 4 8 7 6 5 A +INPUT A -INPUT A OUTPUT V -V+ B OUTPUT B -INPUT B +INPUT (Top View)

NJM062C/064C NJM062CA/064CA

- 3 - Ver.5.0

www.njr.co.jp

■ 熱特性 パッケージ 記号 値 単位 接合部 - 周囲雰囲気間 Θja 2-Layer / 4-Layer(4) °C/W SOP8 SSOP8 SOP14 SSOP14 181 / 125 278 / 221 142 / 104 225 / 179 接合部 - ケース表面間 Ψjt 2-Layer / 4-Layer(4) °C/W SOP8 SSOP8 SOP14 SSOP14 49 / 43 41 / 40 39 / 34 40 / 36 (1) 差動入力電圧は+INPUT 端子と-INPUT 端子の電位差です。 (2) 電源端子 V+への印加電圧に依らず入力端子に印加可能な電圧範囲です。 オペアンプとして正常に動作する範囲は電気的特性の同相入力電圧範囲になります。 (3) 消費電力は Ta=25°C の時に IC で消費できる電力値で, JEDEC 標準規格に準拠して測定された値です。 (4) 2-Layer: 基板実装時 76.2×114.3×1.6 mm (2 層 FR-4)で EIA/JEDEC 準拠による。 4-Layer: 基板実装時 76.2×114.3×1.6 mm (4 層 FR-4)で EIA/JEDEC 準拠による (4 層基板内箔:74.2×74.2 mm)。 ■ 消費電力-周囲温度特性例 ■ 推奨動作条件 項目 記号 条件 値 単位 電源電圧 V+/V- Ta=25˚C ±2 to ±18 V 動作温度範囲 Topr -40 to 125 °C

NJM062C/064C NJM062CA/064CA

- 4 - Ver.5.0

www.njr.co.jp

■ 電気的特性 (指定なき場合は, V+ /V-=±15V, Ta=25˚C) 項目 記号 条件 NJM062C / NJM064C NJM062CA / NJM064CA 単位 最小 標準 最大 最小 標準 最大 入力特性 入力オフセット電圧 VIO RS=50Ω, Ta=25°C - 3 15 - 3 6 mV RS=50Ω, 0°C< Ta < 70°C(5) - - 20 - - 7.5 入力オフセット電圧ドリフト ΔVIO/ΔT RS=50Ω, 0°C< Ta < 70°C(5) - 10 - ← ← ← μV/°C 入力オフセット電流 IIO Ta=25°C - 5 200 - 5 100 pA 0°C< Ta < 70°C(5) - - 5 - - 3 nA 入力バイアス電流 IB Ta=25°C - 30 400 - 30 200 pA 0°C< Ta < 70°C(5) - - 10 - - 7 nA 入力抵抗 RIN - 1012 - ← ← ← Ω オープンループ電圧利得 AV RL≥10kΩ,VO=± 10V, Ta=25°C 3 20 - 8 20 - V/mV RL≥10kΩ,VO=± 10V, 0°C< Ta < 70°C(5) 3 - - 8 - - 同相信号除去比 CMR VIC=VICM min, RS≤10kΩ 70 90 - 72 90 - dB 同相入力電圧範囲 VICM ≥CMR MIN ±13 -13.5 to 15 - ← ← ← V 出力特性 最大出力電圧 VOM RL=10kΩ, Ta=25°C ±10 ±13.5 - ← ← ← V RL=10kΩ, 0°C< Ta < 70°C(5) ±10 - - 電源特性 消費電流 (1 回路あたり) ISUPPLY 無信号時 - 200 250 ← ← ← μA 電源電圧除去比 SVR V + /V-=±9V to ±15V, RS≤50kΩ 70 100 - 80 100 - dB AC 特性 スルーレート SR VIN=10Vpp, RL=10kΩ, CL=100pF, See Figure1 1.5 3.5 - ← ← ← V/μs ユニティゲイン周波数 fT RL=10kΩ - 1 - ← ← ← MHz 立ち上がり時間 tr VIN=20mVpp, RL=10kΩ, CL=100pF, See Figure1 - 0.2 - ← ← ← μs オーバーシュート KOV VIN=20mVpp, RL=10kΩ, CL=100pF, See Figure1 - 10 - ← ← ← % 入力換算雑音電圧 en RS=20Ω, f=1kHz - 35 - ← ← ← nV/√Hz チャンネルセパレーション CS GV=40dB - 120 - ← ← ← dB (5) 全数試験は行っておりません。

NJM062C/064C NJM062CA/064CA

- 5 -

Ver.5.0

www.njr.co.jp

NJM062C/064C NJM062CA/064CA

- 6 - Ver.5.0

www.njr.co.jp

■ 特性例 0 5 10 15 20 25 30 1k 10k 100k 1M 10M 最大出力 電 圧 [V p -p ] 周波数 [Hz] 最大出力電圧 対 周波数 特性例 V+_/V-_=±15V RL=10kΩ, Ta=25°C See Figure 2

NJM062C/064C NJM062CA/064CA

- 7 - Ver.5.0

www.njr.co.jp

■ 特性例 -180 -120 -60 0 60 120 180 -60 -40 -20 0 20 40 60 100 1k 10k 100k 1M 10M 100M 位 相 [d e g ] 電 圧 利 得 [d B ] 周波数 [Hz] 閉ループ電圧利得 / 位相 対 周波数 特性例 V+_/V-_{=±15V, V} IN=-30dBm, RI=100Ω, RF=10kΩ, GV=40dB Ta=25°C CL=10pF CL=100pF CL=220pF CL=470pF -160 -150 -140 -130 -120 -110 -100 -90 -80 10 100 1k 10k 100k チ ャ ン ネ ル セ パ レ ー シ ョ ン [d B ] 周波数 [Hz] チャンネルセパレーション 対 周波数 特性例 V+_/V-_{=±15V, G} V=40dB, VO=5Vrms, RL=2kΩ, Ta=25°C

NJM062C/064C NJM062CA/064CA

- 8 - Ver.5.0

www.njr.co.jp

■ 特性例 -8 -6 -4 -2 0 2 4 6 8 -20 0 20 出 力 電 圧 [V ] 時間 [μs] 過渡応答 特性例 V+_/V-_{=±15V, R} L=10kΩ, CL=100pF, Ta=25°C -8 -6 -4 -2 0 2 4 6 8 20 40 60 出力 電 圧 [V ] 時間 [μs] 過渡応答 特性例 V+_/V-_{=±15V, R} L=10kΩ, CL=100pF, Ta=25°C -15 -10 -5 0 5 10 15 -0.2 0 0.2 0.4 0.6 0.8 1 1.2 1.4 出 力電 圧 [m V ] 時間 [μs] 過渡応答 特性例 V+_/V-_{=±15V, R} L=10kΩ, CL=100pF, Ta=25°C 0 20 40 60 80 100 120 1 10 100 1k 10k 入力換 算 雑音電 圧 [n V /√ H z ] 周波数 [Hz] 入力換算雑音電圧 対 周波数 特性例 V+_/V-_{=±15V, G} V=40dB, RS=20Ω, RL=, Ta=25°C

NJM062C/064C NJM062CA/064CA

- 9 - Ver.5.0

www.njr.co.jp

■ 測定回路図

Figure1. ボルテージフォロワ

Figure2. 20dB

反転増幅器(*) (*)

20dB

反転増幅器については、6 ページ掲載の最大出力電圧 対 周波数特性例の項目で使用しています。

NJM062C/064C NJM062CA/064CA

- 10 - Ver.5.0

www.njr.co.jp

■ 外形寸法図

M

D

∞ 0

8

5

1

4

E 1

6 × e

E

e / 2

T

U

M

U

θ

h × 4 5 °

D E T A I L F

C C C Z

8 × b

A

A 1

A 2

Z

S EA TIN G PL ANE

b b b M

Z

U

S T S

C

L

θ 1

θ 2

D E T A I L F

[ 0 . 2 5 ]

D ES C RI P TI ON S YM B OL I NC H M IL L IM ET E R M I N NC M MA X M IN N CM M A X T O TA L T HI C KN ES S A . 0 53 .0 69 1 .3 5 1 . 75 ST AN D O FF A1 . 0 04 .0 10 0 . 10 0. 25 MO L D T HI CK N ES S A 2 .0 4 9 - 1. 25 -LE A D W ID TH b .0 1 4 .0 1 9 0. 35 0. 4 9 L/ F T HI CK N ES S C . 0 07 .0 10 0 . 19 0. 25 BO D Y S IZ E D . 1 89 .1 97 4 . 80 5. 00 E1 . 1 50 .1 5 7 3 . 80 4. 00 E . 2 28 .2 44 5 . 80 6. 20 LE AD PI TC H e .0 5 0 B SC 1 .2 7 B SC L .0 1 5 .0 4 9 0 .4 0 1. 2 5 h .0 1 0 . 02 0 0 .2 5 0. 5 0 θ 0 ° 7 ° 0 ° 7 ° θ 1 5 ° 1 5 ° 5 ° 15 ° θ 2 2 ° 7 ° 1 2 ° 2 ° 7 ° 1 2 ° LE AD ED GE OF F SE T ∞ O .0 1 0 0 . 25 L EA D O F FS ET b bb . 0 10 0 .2 5 CO PL A NA R IT Y CC C .0 0 4 0 . 10

SOP8

Unit: mm

NJM062C/064C NJM062CA/064CA

- 11 - Ver.5.0

www.njr.co.jp

■フットパターン

SOP8

Unit: mm 1 . 2 7 0 . 7 2 1 . 2 7 3. 8 1 5 . 7 2

NJM062C/064C NJM062CA/064CA

- 12 - Ver.5.0

www.njr.co.jp

■ 外形寸法図 ■ フットパターン

SSOP8

Unit: mm 3 .5+0 .3_{-0 .1} 4 . 4 ± 0 . 2 6 . 4 ± 0 . 3 0 .9 ma x +0 .1 -0 .0 5 0 . 5 ± 0 . 2 0 ∼ 10 ° 0. 1 0 .2 2 ±0. 1 0 .1 M ₀.1 ± 0 . 1

8

5

1

4

0 .6 5 1 . 1 5 ± 0 . 1 0 .1 5 0.65 5 . 9 0 1.95 0.35 1 . 0

NJM062C/064C NJM062CA/064CA

- 13 - Ver.5.0

www.njr.co.jp

■ 外形寸法図

D

1 4

8

1

7

E 1

1 2 ×e

T

U

E

θ

h ×4 5 °

D E T A I L F

C C C Z

A

A 1

A 2

Z

SEAT ING PLA NE

1 4 × b

b b b M

Z

U

S T S

C

L

θ1

D E T A I L F

. 0 1 [ 0 . 2 5 ]

DE SC RI PT IO N SY MB OL I NC H MI LL IM ET ER MI N NC M M AX M IN N CM M AX TO TA L TH IC K NE SS A . 05 3 . 06 9 1 .3 5 1 .7 5 ST AN D OF F A1 . 00 4 . 01 0 0 .1 0 0 .2 5 M OL D TH IC KN ES S A 2 . 04 9 - 1. 25 -L EA D WI DT H b . 01 3 . 02 0 0. 33 0 . 51 L/ F TH IC K NE SS C . 00 7 . 01 0 0 .1 9 0 .2 5 B OD Y SI ZE D . 33 7 . 34 4 8 .5 5 8 .7 5 E 1 . 15 0 . 15 7 3 .8 0 4 .0 0 E . 22 8 . 24 4 5 .8 0 6 .2 0 LE AD P IT CH e . 05 0 BS C 1 .2 7 B SC L . 01 6 . 05 0 0 .4 0 1 . 27 h .0 10 . 0 20 0 .2 5 0. 50 θ 0 ° 8 ° 0 ° 8 ° θ 1 5 ° 15 ° 5 ° 1 5 ° L EA D ED GE O FF SE T a aa . 01 0 0. 25 L EA D O FF SE T bb b . 0 10 0 .2 5 CO PL AN AR I TY CC C .0 04 0 . 10

M

a a a

M

U

G A U G E P L A N E

R O T A T E D 9 0 ° C C W

SOP14

Unit: mm

NJM062C/064C NJM062CA/064CA

- 14 - Ver.5.0

www.njr.co.jp

■フットパターン Unit: mm

SOP14

1 . 2 7 5 . 7 2 7.62 1.27 0.72

NJM062C/064C NJM062CA/064CA

- 15 - Ver.5.0

www.njr.co.jp

■ 外形寸法図 0 ∼ 10ﾟ 5.0+0.3_-0.1 14 8 4 . 4 ± 0 . 2 6 . 4 ± 0 . 3 1 7 0.10 M 0.10 0 . 1 ± 0 . 1 1 . 1 5 ± 0 . 1 0.15+0.1-0.05 0 . 5 ± 0 . 2 0.22 ±0.1 0.65 0.67max ■ フットパターン 0.35 1 . 0 0 0.65 3.90 5 . 9 0

SSOP14

Unit: mm

NJM062C/064C NJM062CA/064CA

- 16 - Ver.5.0

www.njr.co.jp

■ 包装仕様 リール／テーピング寸法 テーピング状態 梱包状態

SOP8

Unit: mm Feed direction

Sealing with covering tape

Empty tape Devices Empty tape

Trailer 60pcs 2500pcs/reel Leader 60pcs

Insert direction (TE2) Fee d di rec ti on 8 8 1 2 3 3 0 12.4 ESD Label Label Label

NJM062C/064C NJM062CA/064CA

- 17 - Ver.5.0

www.njr.co.jp

■ 包装仕様 テーピング寸法 F ee d d i re c t io n B A W 1 P0 P 1 φ D0 E F W φ D 1 P2 _T T 2 SYMBOL A B D0 D1 E F P0 P1 P2 T T2 W W1 DIMENSION 6.7 3.9 1.55±0.05 1.55±0.1 1.75±0.1 5.5±0.05 4.0±0.1 8.0±0.1 2.0±0.05 0.3±0.05 2.2 12.0±0.3 9.5 REMARKS BOTTOM DIMENSION BOTTOM DIMENSION THICKNESS 0.1max リール寸法 A W1 E C D W B SYMBOL A B C D E W W1 DIMENSION φ254±2 φ100±1 φ 13±0.2 φ 21±0.8 2±0.5 13.5±0.5 2±0.2 テーピング状態 Feed direction

Sealing with covering tape

Empty tape Devices Empty tape Covering tape

more than 20pitch 2000pcs/reel more than 20pitch reel more than 1round

梱包状態

Label

Put a reel into a box

Label

SSOP8

Unit: mm

Insert direction

NJM062C/064C NJM062CA/064CA

- 18 - Ver.5.0

www.njr.co.jp

■ 包装仕様 リール／テーピング寸法 テーピング状態 梱包状態

SOP14

Unit: mm Feed direction

Sealing with covering tape

Empty tape Devices Empty tape

Trailer 60pcs 2500pcs/reel Leader 60pcs

8 1 3 . 3 1 6 16.4 3 3 0 Feed direction Label ESD Label Label Insert direction (TE2)

NJM062C/064C NJM062CA/064CA

- 19 - Ver.5.0

www.njr.co.jp

■ 包装仕様 テーピング寸法 Feed direction A B W 1 P2 P0 P1 φ D0 φ D1 E F W T T2 SYMBOL A B D0 D1 E F P0 P1 P2 T T2 W W1 DIMENSION 6.95 5.4 1.55±0.05 1.55±0.1 1.75±0.1 5.5±0.05 4.0±0.1 8.0±0.1 2.0±0.05 0.3±0.05 2.2 12.0±0.3 9.5 REMARKS BOTTOM DIMENSION BOTTOM DIMENSION THICKNESS 0.1max リール寸法 A W 1 E C D W B SYMBOL A B C D E W W1 DIMENSION φ254±2 φ100±1 φ 13±0.2 φ 21±0.8 2±0.5 13.5±0.5 2±0.2 テーピング状態 Feed direction

Sealing with covering tape

Empty tape Devices Empty tape Covering tape

more than 20pitch 2000pcs/reel more than 20pitch reel more than 1round

梱包状態

Label

Put a reel into a box

Label

SSOP14

Unit: mm

Insert direction

NJM062C/064C NJM062CA/064CA

- 20 - Ver.5.0

www.njr.co.jp

■ 推奨実装方法 リフロー温度プロファイル a 温度上昇勾配 1 to 4°C/s b 予備加熱温度 150 to 180°C 予備加熱時間 60 to 120s c 温度上昇勾配 1 to 4°C/s d 実装領域 A 温度 時間 220°C 60s 以内 e 実装領域 B 温度 時間 230°C 40s 以内 f ピーク温度 260°C 以下 g 冷却温度勾配 1 to 6°C/s 温度測定点: パッケージ表面 180°C 230°C a b c e g 150°C 260°C Room Temp. f 220°C d

NJM062C/064C NJM062CA/064CA

- 21 - Ver.5.0

www.njr.co.jp
