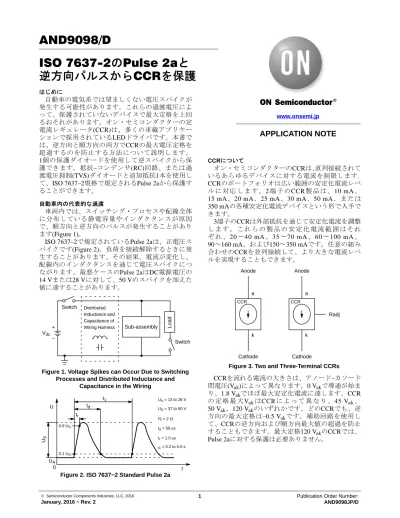

ISO 7637-2のPulse 2aと 逆方向パルスからCCRを保護
はじめに自動車の電気系では望ましくない電圧スパイクが 発生する可能性があります。これらの過渡電圧によ って、保護されていないデバイスで最大定格を上回 るおそれがあります。オン・セミコンダクターの定 電流レギュレータ
(CCR)
は、多くの車載アプリケー ションで採用されているLED
ドライバです。本書で は、逆方向と順方向の両方でCCR
の最大電圧定格を 超過するのを防止する方法について説明します。1
個の保護ダイオードを使用して逆スパイクから保 護できます。抵抗−
コンデンサ(RC)
回路、または過 渡電圧抑制(TVS)
ダイオードと追加抵抗1
本を使用し て、ISO 7637−2
規格で規定されるPulse 2a
から保護す ることができます。自動車内の代表的な過渡
車両内では、スイッチング・プロセスや配線全体 に分布している静電容量やインダクタンスが原因 で、順方向と逆方向のパルスが発生することがあり ます
(Figure 1)
。ISO 7637−2
で規定されているPulse 2a
は、正電圧ス パイクです(Figure 2)
。負荷を接続解除するときに発 生することがあります。その結果、電流が変化し、配線内のインダクタンスを通じて電圧スパイクにつ ながります。最悪ケースの
Pulse 2a
はDC
電源電圧の14 V
または28 V
に対して、50 V
のスパイクを加えた 値に達することがあります。Figure 1. Voltage Spikes can Occur Due to Switching Processes and Distributed Inductance and
Capacitance in the Wiring Switch
Switch Vdc
+
−
LoadSub-assembly Distributed
Inductance and Capacitance of Wiring Harness
Figure 2. ISO 7637−2 Standard Pulse 2a U
t td
t1 tr
US
UA 0
0.9 US
0.1 US
UA = 13 to 28 V US = 37 to 50 V Ri = 2 W td = 50 ms tr = 1.0 ms t1 = 0.2 to 5.0 s
CCRについて
オン・セミコンダクターの
CCR
は､直列接続されて いるあらゆるデバイスに対する電流を制限します｡CCR
のポートフォリオは広い範囲の安定化電流レベ ルに対応します。2
端子のCCR
製品は、10 mA
、15 mA
、20 mA
、25 mA
、30 mA
、50 mA
、または350 mA
の各種安定化電流デバイスという形で入手できます。
3
端子のCCR
は外部抵抗を通じて安定化電流を調整 します。これらの製品の安定化電流範囲はそれ ぞ れ 、20
〜40 mA
、35
〜70 mA
、60
〜100 mA
、90
〜160 mA
、および150
〜350 mA
です。任意の組み 合わせのCCR
を並列接続して、より大きな電流レベ ルを実現することもできます。Figure 3. Two and Three-Terminal CCRs Anode
Cathode CCR
a
k
Anode
Cathode CCR
a
k
Radj
CCR
を流れる電流の大きさは、アノード−
カソード 間電圧(V
ak)
によって異なります。0 V
akで導通が始ま り、1.8 V
akでほぼ最大安定化電流に達します。CCR
の定格最大V
akはCCR
によって異なり、45 V
ak、50 V
ak、120 V
akのいずれかです。どのCCR
でも、逆 方向の最大定格は−0.5 V
akです。補助回路を使用し て、CCR
の逆方向および順方向最大値の超過を防止 することもできます。最大定格120 V
akのCCR
では、Pulse 2a
に対する保護は必要ありません。APPLICATION NOTE
www.onsemi.jp
AND9098/D
www.onsemi.jp 2 Figure 4. Typical I−V Characteristic of a CCR
0 10 20 30 40 50 60
−10
Vak, Anode-Cathode Voltage (V) Ireg, Current Regulation (mA)
−20
−10 0 10 20 30 40 50 60
VR
補助的な保護回路
CCR
回路での逆保護ダイオード(RPD)
の正しい配 置については、Figure 5
とFigure 8
を参照してくださ い。オン・セミコンダクターのSURA8160T3G
はこ のアプリケーションに適切な選択肢です。正常動作 時の電圧降下は1.0V
未満で最大逆電圧定格は600 V
で す。Pulse 2a
から保護する方法の1
つは、Figure 5
に示す ように、RC
回路内にCCR+LED
ストリングを配置す ることです。通常のDC
動作時には、コンデンサに電 流は流れません。Pulse 2a
は高速で立ち上がる電圧ス パイクです。コンデンサ電流は電圧変化に比例する ため、スパイク発生中はコンデンサのインピーダン スは非常に小さくなります。+
電圧は抵抗とコンデ ンサの間で分割されます。このアプリケーションでは、コンデンサの定格は
50 V
以上にする必要があります。Pulse 2a
発生時に、CCR
が最大順方向V
akを超えないように、抵抗値とコ ンデンサ容量値の積を十分に大きなものにする必要 があります。Ω値とファラド値を乗算すると時定数(
秒単位) R
×C =
tが得られます。Table 1
に､12 V
およ び24 V
システムで必要なR x C
の最小値を示します｡Figure 6
とFigure 7
に、これらの最小値に相当する抵 抗とコンデンサを使用した回路のオシロスコープ波 形を示します。Table 1. MINIMUM R X C VALUES TO PROTECT AGAINST PULSE 2a
Electrical System Minimum R y C = t Value
12 V 3 ms
24 V 30 ms
Figure 5. CCR + LED Circuit in Protective Network.
Note Placement of R, RPD, and C Vdc
+
− Switch
Switch
R RPD
C
LED
CCR
Figure 6. An RC Combination of 3 ms is Sufficient to Protect Against Pulse 2a with 14 Vdc + 50 Vpulse. The CCR + LED String has 38.4 V Across it at the Peak of
Pulse 2a
Figure 7. For Pulse 2a with 28 Vdc + 50 Vpulse, an RC Combination of at Least 30 ms is Recommended
AND9098/D
www.onsemi.jp 3
コンデンサの代わりに、オン・セミコンダクター の
1SMB36AT3G
のようなTVS
ダイオードを使用する こともできます(Figure 8)
。TVS
ダイオードの両端に 十分高い電圧を印加すると、ダイオードは導通しま す。Figure 8
に示すように、少なくとも3
Wの抵抗を 回路内に配置する必要があります。合計入力電圧が 抵抗とTVS
ダイオードの間で分割されるように、この抵抗が必要です。
TVS
回路にPulse 2a
を印加した ときのオシロスコープ波形を、Figure 9
に示します。Figure 8. CCR + LED String in Protective Network.
Note Placement of R, RPD, and TVS Diode Vdc
+
− Switch
Switch
R RPD
LED
CCR
TVS
RC
回路またはTVS
回路の抵抗は注意深く選択する 必要があります。電圧降下が過度に大きくならない ように、抵抗値は十分小さいものにする必要があり ます。該当する式は、V
dc= V
R+ V
RPD+ V
ak+ V
LEDsです。仮に抵抗両端で過剰な電圧降下が発生 する場合は、CCR + LED
ストリングで十分な電圧を 利用できなくなります。抵抗では、通常使用時に発 生する定常状態電力と、Pulse 2a
のエネルギーの両方 に耐える能力が必要です。P = V
2/R
なので、抵抗値 を大きくするほど過渡発生時に抵抗での消費電力が 小さくなります。Figure 9. The ON Semiconductor 1SMB36AT3G TVS Diode is Ideal for Protecting Against Pulse 2a
まとめ簡易な回路を実装して、オン・セミコンダクター の
CCR
の最大アノード−
カソード間電圧が超過する のを防止できます。1
個の保護ダイオードを使用し て負の過渡から保護できます。Rc
フィルタまたはT V S
ダ イ オ ー ド と 追 加 抵 抗1
本 を 使 用 し て 、ISO 7637−2
規格で規定されるPulse 2a
から保護するこ とができます。参考資料
[1] AND8828/D, “Identification of Transient Voltage Noise Sources,” Jim Lepkowski. ON Semiconductor.
http://www.onsemi.com/pub_link/Collateral/AND822 8−D.PDF
