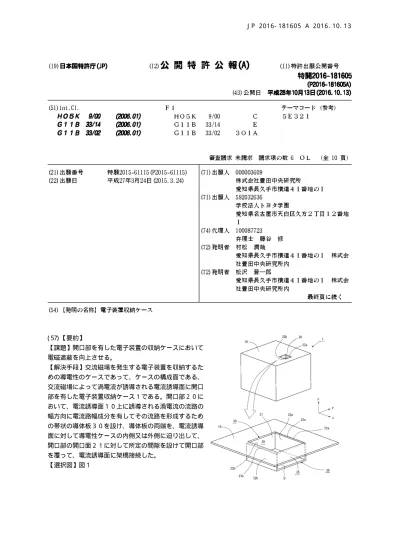

10 ( 57) 【要約】

【課題】開口部を有した電子装置の収納ケースにおいて 電磁遮蔽を向上させる。

【解決手段】交流磁場を発生する電子装置を収納するた めの導電性のケースであって、ケースの構成面である、 交流磁場によって渦電流が誘導される電流誘導面に開口 部を有した電子装置収納ケース１である。開口部２０に おいて、電流誘導面１０上に誘導される渦電流の流路の 幅方向に電流路幅成分を有してその流路を形成するため の帯状の導体板３０を設け、導体板の両端を、電流誘導 面に対して導電性ケースの内側又は外側に迫り出して、 開口部の開口面２１に対して所定の間隙を設けて開口部 を覆って、電流誘導面に架橋接続した。

10

20

30

40

50 【 特 許 請 求 の 範 囲 】

【 請 求 項 １ 】

  交 流 磁 場 を 発 生 す る 電 子 装 置 を 収 納 す る た め の 導 電 性 の ケ ー ス で あ っ て 、 該 ケ ー ス の 構 成 面 で あ る 、 前 記 交 流 磁 場 に よ っ て 渦 電 流 が 誘 導 さ れ る 電 流 誘 導 面 に 開 口 部 を 有 し た 電 子 装 置 収 納 ケ ー ス に お い て 、

  前 記 開 口 部 に お い て 、 前 記 電 流 誘 導 面 上 に 誘 導 さ れ る 前 記 渦 電 流 の 流 路 の 幅 方 向 に 電 流 路 幅 成 分 を 有 し て そ の 流 路 を 形 成 す る た め の 帯 状 の 導 体 板 を 設 け 、

  前 記 導 体 板 の 両 端 を 、 前 記 電 流 誘 導 面 に 対 し て 前 記 導 電 性 ケ ー ス の 内 側 又 は 外 側 に 迫 り 出 し て 、 前 記 開 口 部 の 開 口 面 に 対 し て 所 定 の 間 隙 を 設 け て 前 記 開 口 部 を 覆 っ て 、 前 記 電 流 誘 導 面 に 架 橋 接 続 し た

  こ と を 特 徴 す る 電 子 装 置 収 納 ケ ー ス 。 【 請 求 項 ２ 】

  前 記 開 口 部 は 、 矩 形 形 状 で あ り 、 前 記 電 流 誘 導 面 上 に 誘 導 さ れ る 前 記 渦 電 流 の 流 路 の 幅 方 向 の 成 分 を 有 し た 第 １ 辺 と 、 該 第 １ 辺 に 平 行 な 第 ２ 辺 を 有 し 、

  前 記 導 体 板 の 両 端 辺 の 方 向 は 前 記 第 １ 辺 及 び 前 記 ２ 辺 に 平 行 と し 、 前 記 電 流 誘 導 面 上 に お け る 前 記 第 １ 辺 及 び 前 記 第 ２ 辺 に 近 接 し た 領 域 に 、 前 記 導 体 板 の 両 端 を 接 続 し た こ と を 特 徴 と す る 請 求 項 １ に 記 載 の 電 子 装 置 収 納 ケ ー ス 。

【 請 求 項 ３ 】

  前 記 第 １ 辺 及 び 前 記 第 ２ 辺 は 、 前 記 渦 電 流 の 流 路 に 垂 直 で あ る こ と を 特 徴 と す る 請 求 項 ２ に 記 載 の 電 子 装 置 収 納 ケ ー ス 。

【 請 求 項 ４ 】

  前 記 導 体 板 の 前 記 両 端 辺 は 、 前 記 第 １ 辺 及 び 前 記 第 ２ 辺 の 幅 よ り も 長 い こ と を 特 徴 す る 請 求 項 ２ 又 は 請 求 項 ３ に 記 載 の 電 子 装 置 収 納 ケ ー ス 。

【 請 求 項 ５ 】

  前 記 導 体 板 は 、 前 記 電 流 誘 導 面 に 平 行 で あ っ て 前 記 開 口 面 に 対 向 す る 底 面 、 こ の 底 面 の 両 側 に 位 置 し 前 記 電 流 誘 導 面 に 交 差 す る ２ つ の 側 面 、 そ れ ぞ れ の 側 面 に 連 続 し 前 記 電 流 誘 導 面 に 平 行 で あ っ て 前 記 電 流 誘 導 面 に 接 続 す る ２ つ の 接 続 面 と を 有 す る こ と を 特 徴 と す る 請 求 項 １ 乃 至 請 求 項 ４ の 何 れ か １ 項 に 記 載 の 電 子 装 置 収 納 ケ ー ス 。

【 請 求 項 ６ 】

  前 記 金 属 体 板 は 、 円 弧 状 に 湾 曲 さ せ て 、 そ の 両 端 を 前 記 電 流 誘 導 面 に 架 橋 接 続 さ せ た こ と を 特 徴 と す る 請 求 項 １ 乃 至 請 求 項 ４ の 何 れ か １ 項 に 記 載 の 電 子 装 置 収 納 ケ ー ス 。

【 発 明 の 詳 細 な 説 明 】 【 技 術 分 野 】

【 ０ ０ ０ １ 】

  本 発 明 は 、 交 流 磁 場 を 発 生 さ せ る 電 子 装 置 を 収 納 す る ケ ー ス で あ っ て 、 外 部 へ の 磁 界 の 漏 洩 を 低 減 さ せ た 電 子 装 置 収 納 ケ ー ス に 関 す る 。

【 背 景 技 術 】 【 ０ ０ ０ ２ 】

  電 子 装 置 収 納 ケ ー ス に は 、 外 部 か ら 電 子 装 置 へ 給 電 す る た め の 電 源 コ ー ド 、 信 号 線 、 電 子 装 置 が パ ワ ー デ バ イ ス の 場 合 に は 、 冷 却 パ イ プ な ど を 配 線 、 配 管 す る た め の 開 口 部 が 必 要 で あ る 。 ま た 、 Ｃ Ｄ ／ Ｄ Ｖ Ｄ プ レ イ ヤ な ど で は メ デ ィ ア 媒 体 を 挿 入 す る 取 入 れ 口 が 存 在 す る 。 こ の よ う に 電 子 装 置 収 納 ケ ー ス に は 、 開 口 部 が 必 然 的 に 存 在 す る が 、 電 子 装 置 で 発 生 し た 交 流 磁 場 が 外 部 に 漏 れ る と い う 問 題 が あ っ た 。 こ の 問 題 を 解 決 す る た め に 、 下 記 特 許 文 献 １ ∼ ３ が 知 ら れ て い る 。

【 ０ ０ ０ ３ 】

10

20

30

40

50 れ る 電 流 は 開 口 部 を 避 け て 流 れ る の で 、 電 流 密 度 は 、 開 口 部 の 短 辺 と こ の 短 辺 に 平 行 な 金

属 面 の 縁 線 と の 間 の 縁 領 域 が 最 も 高 く な る 。 こ の た め 、 電 流 密 度 の 高 い 領 域 か ら 電 磁 ノ イ ズ が 放 射 さ れ る 。 こ の 縁 領 域 に 電 流 が 集 中 す る こ と を 防 止 す る た め に 、 開 口 部 の 一 対 の 長 辺 で あ る 上 辺 と 下 辺 と を ケ ー ス 内 部 に 向 け て 屈 曲 さ れ た 銅 線 で 接 続 す る よ う に し て い る 。 【 先 行 技 術 文 献 】

【 特 許 文 献 】 【 ０ ０ ０ ４ 】

【 特 許 文 献 １ 】 特 開 ２ ０ ０ ５ − ３ ２ ７ ４ １ ２ 号 公 報 【 特 許 文 献 ２ 】 特 開 平 ５ − ２ ７ ５ ８ ７ ７ 号 公 報 【 特 許 文 献 ３ 】 特 許 第 ４ ６ ６ ７ ２ ９ ２ 号 公 報 【 発 明 の 概 要 】

【 発 明 が 解 決 し よ う と す る 課 題 】 【 ０ ０ ０ ５ 】

  と こ ろ が 、 上 記 の 何 れ の 場 合 も 、 電 子 装 置 が 大 電 流 で 高 周 波 成 分 を 有 す る Ｄ Ｃ − Ｄ Ｃ コ ン バ ー タ 等 の ス イ ッ チ ン グ 素 子 を 有 す る 場 合 に は 、 外 部 へ の 電 磁 ノ イ ズ の 抑 制 が 十 分 で は な か っ た 。 特 に 、 導 電 性 ケ ー ス の 一 つ の 導 電 面 に 開 口 部 が 存 在 す る と 、 そ の 導 電 面 に 誘 導 さ れ る 渦 電 流 に よ り 、 ケ ー ス 内 部 で 発 生 し た 磁 界 は 開 口 部 の 縁 か ら 外 部 に 出 て 、 対 向 す る 縁 か ら 内 部 に 向 か う 流 れ と な る 。 こ の た め 、 開 口 部 か ら 電 磁 ノ イ ズ が 外 部 に 放 射 さ れ る こ と に な る 。 こ の よ う な 渦 電 流 に よ り 開 口 部 か ら 発 生 す る 電 磁 ノ イ ズ を 低 減 す る こ と は 、 従 来 例 で は 、 効 果 的 で は な か っ た 。

  そ こ で 、 本 発 明 の 目 的 は 、 電 子 装 置 収 納 ケ ー ス に お い て 、 電 磁 ノ イ ズ の 放 射 を よ り 低 減 さ せ て 、 ケ ー ス 内 部 と 外 部 と の 間 で 配 線 、 配 管 を 可 能 と し た 状 態 で 電 磁 シ ー ル ド 効 果 を 向 上 さ せ る こ と で あ る 。

【 課 題 を 解 決 す る た め の 手 段 】 【 ０ ０ ０ ６ 】

  上 記 の 課 題 を 解 決 す る た め の 発 明 は 、 交 流 磁 場 を 発 生 す る 電 子 装 置 を 収 納 す る た め の 導 電 性 の ケ ー ス で あ っ て 、 該 ケ ー ス の 構 成 面 で あ る 、 交 流 磁 場 に よ っ て 渦 電 流 が 誘 導 さ れ る 電 流 誘 導 面 に 開 口 部 を 有 し た 電 子 装 置 収 納 ケ ー ス に お い て 、 開 口 部 に お い て 、 電 流 誘 導 面 上 に 誘 導 さ れ る 渦 電 流 の 流 路 の 幅 方 向 に 電 流 路 幅 成 分 を 有 し て そ の 流 路 を 形 成 す る た め の 帯 状 の 導 体 板 を 設 け 、 導 体 板 の 両 端 を 、 電 流 誘 導 面 に 対 し て 導 電 性 ケ ー ス の 内 側 又 は 外 側 に 迫 り 出 し て 、 開 口 部 の 開 口 面 に 対 し て 所 定 の 間 隙 を 設 け て 開 口 部 を 覆 っ て 、 電 流 誘 導 面 に 架 橋 接 続 し た こ と を 特 徴 す る 電 子 装 置 収 納 ケ ー ス で あ る 。

【 ０ ０ ０ ７ 】

  ケ ー ス に 収 納 さ れ る 電 子 装 置 は 任 意 で あ る が 、 交 流 大 電 流 を 扱 う 装 置 、 高 周 波 電 流 成 分 を 有 す る 装 置 な ど 、 ケ ー ス を 構 成 す る 導 体 に 大 き な 渦 電 流 を 生 じ さ せ る 装 置 で あ る 。 開 口 部 の 形 状 は 任 意 で あ る 。 長 方 形 、 正 方 形 、 平 行 四 辺 形 、 菱 形 、 円 、 楕 円 な ど で あ る 。 電 流 誘 導 面 は 、 ケ ー ス を 構 成 し て い る 導 体 で あ っ て 渦 電 流 が 流 れ る 導 体 の 意 味 で 使 用 し て お り 、 厚 さ の あ る 概 念 で も あ る 。 導 体 板 は 、 代 表 的 に は 金 属 板 で あ る 。 そ の 他 、 カ ー ボ ン な ど 導 電 性 が あ れ ば 任 意 で あ る 。 導 体 板 は 開 口 部 の 開 口 面 に 対 し て 、 ケ ー ス の 内 側 に 向 か っ て 凸 に 形 成 さ れ て い て も 、 ケ ー ス の 外 側 に 向 か っ て 凸 に 形 成 さ れ て い て も 良 い 。 導 体 板 の 幅 に 垂 直 な 辺 は 、 湾 曲 又 は 屈 曲 し た 線 を 構 成 し て い る が 、 こ の 線 を 輪 郭 と す る 一 対 の 開 口 が 形 成 さ れ る 。 こ の 開 口 と 電 流 誘 導 面 上 の 開 口 部 と を 介 し て 、 電 源 コ ー ド 、 信 号 線 、 冷 却 パ イ プ な ど が 、 電 子 装 置 収 納 ケ ー ス の 内 外 に 配 線 、 配 管 さ れ る 。

【 ０ ０ ０ ８ 】

  本 発 明 に お い て 、 電 流 誘 導 面 上 に 誘 導 さ れ る 渦 電 流 の 流 路 の 幅 方 向 に 電 流 路 幅 成 分 を 有 し て そ の 流 路 を 形 成 す る た め の 帯 状 の 導 体 板 と は 、 導 体 板 の 幅 方 向 と 渦 電 流 の 流 路 幅 方 向 は 、 直 交 し て い な い こ と を 意 味 す る 。 す な わ ち 、 最 も 望 ま し く は 、 両 者 が 平 行 と な る 場 合 で あ る 。 ま た 、 両 者 の 交 差 角 は 、 ０ ° （ 平 行 ） か ら ６ ０ ° の 範 囲 、 ０ ° か ら ４ ５ ° の 範 囲 、 ０ ° か ら ３ ０ ° の 範 囲 が 、 順 次 、 望 ま し い 範 囲 で あ る 。

10

20

30

40

50   本 発 明 に お い て 、 開 口 部 は 、 矩 形 形 状 で あ り 、 電 流 誘 導 面 上 に 誘 導 さ れ る 渦 電 流 の 流 路

の 幅 方 向 の 成 分 を 有 し た 第 １ 辺 と 、 該 第 １ 辺 に 平 行 な 第 ２ 辺 を 有 し 、 導 体 板 の 両 端 辺 の 方 向 は 第 １ 辺 及 び ２ 辺 に 平 行 と し 、 電 流 誘 導 面 上 に お け る 第 １ 辺 及 び 第 ２ 辺 に 近 接 し た 領 域 に 、 導 体 板 の 両 端 を 接 続 し た 構 成 と し て も 良 い 。 こ の 構 成 は 、 渦 電 流 の 流 路 と 矩 形 の 開 口 部 の 辺 と の 関 係 を 規 定 し て い る 。 す な わ ち 、 渦 電 流 の 流 路 幅 方 向 と 、 第 １ 辺 及 び 第 ２ 辺 と は 、 直 交 し て い な い こ と を 意 味 す る 。 最 も 望 ま し く は 、 両 者 が 平 行 と な る 場 合 で あ る 。 ま た 、 両 者 の 交 差 角 は 、 ０ ° （ 平 行 ） か ら ６ ０ ° の 範 囲 、 ０ ° か ら ４ ５ ° の 範 囲 、 ０ ° か ら ３ ０ ° の 範 囲 が 、 順 次 、 望 ま し い 範 囲 で あ る 。 ま た 、 第 １ 辺 及 び 第 ２ 辺 と 、 導 体 板 の 幅 方 向 と の 関 係 は 、 平 行 で あ る 。 こ の 場 合 に は 導 体 板 は そ の 両 端 の 辺 が 第 １ 辺 及 び 第 ２ 辺 、 又 は そ れ ら の 近 傍 の 電 流 誘 導 面 に 接 続 さ れ る 。

【 ０ ０ １ ０ 】

  本 発 明 に お い て 、 開 口 部 の 第 １ 辺 及 び 第 ２ 辺 は 、 渦 電 流 の 流 路 に 垂 直 と す る こ と が 望 ま し い 。 電 磁 遮 蔽 の 効 果 が 最 も 高 い 。

【 ０ ０ １ １ 】

  本 発 明 に お い て 、 導 体 板 の 両 端 辺 は 、 第 １ 辺 及 び 第 ２ 辺 の 幅 よ り も 長 く す る こ と が 望 ま し い 。 ま た 、 導 体 板 は 、 電 流 誘 導 面 に 平 行 で あ っ て 開 口 面 に 対 向 す る 底 面 、 こ の 底 面 の 両 側 に 位 置 し 電 流 誘 導 面 に 交 差 す る ２ つ の 側 面 、 そ れ ぞ れ の 側 面 に 連 続 し 電 流 誘 導 面 に 平 行 で あ っ て 電 流 誘 導 面 に 接 続 す る ２ つ の 接 続 面 と を 有 す る こ と が 望 ま し い 。 こ こ で 、 接 続 面 は 導 体 板 の 両 端 面 （ 厚 さ が 現 れ る 面 ） や 、 両 端 か ら 電 流 誘 導 面 に 平 行 に 折 り 曲 げ て 形 成 さ れ た 平 面 を 意 味 す る 。 電 流 誘 導 面 と 導 体 板 の 側 面 と の 成 す 角 は ９ ０ ° で も 良 く 、 ９ ０ ° よ り 小 さ く 角 度 で 交 差 し て も 良 い 。 す な わ ち 、 側 面 の 幅 方 向 に 垂 直 な 断 面 図 に お い て 、 開 口 部 が 底 面 よ り 広 い 台 形 、 逆 に 、 底 面 が 開 口 部 よ り 広 い 台 形 で も 良 い 。 ま た 、 側 面 が 湾 曲 し て い て も 良 い 。 す な わ ち 、 導 体 板 は 、 コ の 字 形 状 、 Ｕ 字 溝 形 状 、 上 辺 が 底 辺 よ り 短 い 台 形 溝 形 状 、 上 辺 が 底 辺 よ り 長 い 台 形 溝 形 状 、 底 面 が 平 面 で 側 面 が 湾 曲 し た Ω 形 状 な ど と す る こ と が で き る 。 さ ら に 、 そ れ ら の 両 端 を 電 流 誘 導 面 に 平 行 に 折 り 曲 げ た 形 状 と す る こ と が 望 ま し い 。 ま た 、 底 面 は 、 導 体 板 が ケ ー ス の 内 側 に 向 か っ て 突 出 し て い て も 、 外 側 に 向 か っ て 突 出 し て い て も 、 電 流 誘 導 面 に 平 行 を 面 を 意 味 し て い る 。

【 ０ ０ １ ２ 】

  さ ら に 、 金 属 体 板 は 、 円 弧 状 に 湾 曲 さ せ て 、 そ の 両 端 を 電 流 誘 導 面 に 架 橋 接 続 さ せ て も 良 い 。 こ の 円 弧 状 は 、 側 面 が 平 面 で 底 面 が 円 弧 で あ っ て も 良 く 、 底 面 が 平 面 で 側 面 が 円 弧 状 で あ っ て も 良 い 。 こ れ ら の 場 合 に は 、 両 側 面 の 電 流 誘 導 面 に 接 続 す る 部 分 は 電 流 誘 導 面 に 垂 直 で 、 底 面 に 当 た る 領 域 の み が 円 弧 状 に 湾 曲 し て い て も 、 両 端 部 か ら 全 長 に 渡 り 半 円 を 含 む 円 弧 状 に 湾 曲 し て い て も 良 い 。

【 発 明 の 効 果 】 【 ０ ０ １ ３ 】

  本 発 明 は 、 渦 電 流 が 誘 導 さ れ る 電 流 誘 導 面 に 形 成 さ れ た 開 口 部 を 、 そ の 開 口 面 の 開 口 面 と 所 定 間 隙 を 隔 て て 、 帯 状 の 導 体 板 で 導 電 性 ケ ー ス の 内 部 又 は 外 部 に 向 か っ て 突 出 す る よ う に 覆 い 、 導 体 板 の 幅 方 向 が 渦 電 流 の 電 流 路 の 幅 方 向 の 成 分 を 有 す る よ う に 、 配 置 し た こ と を 特 徴 と す る 。 こ の 結 果 、 大 き な 渦 電 流 を 開 口 部 を 跨 い で 効 率 良 く バ イ パ ス す る こ と が で き 、 こ の 電 流 に よ っ て 発 生 す る 磁 界 に よ り 、 ケ ー ス 内 部 で 発 生 し た 磁 界 が 開 口 部 か ら 外 に 向 か う こ と が 抑 制 さ れ る 。 こ の 結 果 、 開 口 部 か ら 電 磁 ノ イ ズ が 放 射 さ れ る こ と が 防 止 さ れ る 。

【 図 面 の 簡 単 な 説 明 】 【 ０ ０ １ ４ 】

【 図 １ 】 本 発 明 の 具 体 的 な 一 実 施 例 に 係 る 電 子 装 置 収 納 ケ ー ス と そ れ に 用 い ら れ る 導 体 板 の 構 成 図 。

【 図 ２ 】 電 子 装 置 収 納 ケ ー ス の 磁 界 漏 洩 特 性 を シ ミ ュ レ ー シ ョ ン で 求 め た 時 の 条 件 を 示 し た 説 明 図 。

10

20

30

40

50 【 図 ４ 】 電 子 装 置 収 納 ケ ー ス の 電 流 誘 導 面 の 渦 電 流 密 度 の 分 布 を シ ミ ュ レ ー シ ョ ン で 求 め

た 結 果 を 示 す 特 性 図 。

【 図 ５ 】 本 実 施 例 で 使 用 さ れ る 導 体 板 の 構 成 と 作 用 を 説 明 す る 説 明 図 。 【 図 ６ 】 実 施 例 及 び 比 較 例 に 係 る 導 体 板 の 各 種 の 構 成 を 示 し た 説 明 図 。

【 図 ７ 】 各 種 の 構 成 の 導 体 板 を 用 い た 場 合 の 電 流 誘 導 面 か ら 所 定 間 隔 を 隔 て た 位 置 に お け る ｘ 座 標 に 対 す る 磁 界 強 度 を シ ミ ュ レ ー シ ョ ン で 求 め た 特 性 図 。

【 図 ８ 】 渦 電 流 の 電 流 路 の 幅 方 向 と 導 体 板 の 接 続 面 の 幅 方 向 と の 関 係 を 示 し た 説 明 図 。 【 発 明 を 実 施 す る た め の 形 態 】

【 ０ ０ １ ５ 】

  以 下 、 本 発 明 を 具 体 的 な 実 施 例 に 基 づ い て 説 明 す る 。

  た だ し 、 本 発 明 の 実 施 形 態 は 、 以 下 に 示 す 個 々 の 実 施 例 に 限 定 さ れ る も の で は な い 。 【 実 施 例 １ 】

【 ０ ０ １ ６ 】

  図 １ に 示 す よ う に 、 電 子 装 置 収 納 ケ ー ス １ は 、 金 属 で 構 成 さ れ た 直 方 体 で あ り 、 ６ 面 の う ち の 一 つ の 金 属 面 に 開 口 部 ２ ０ が 形 成 さ れ て い る 。 開 口 部 ２ ０ が 形 成 さ れ た 金 属 面 が ケ ー ス 内 部 の 電 子 装 置 に よ り 発 生 さ れ る 交 流 磁 界 に よ り 渦 電 流 が 誘 導 さ れ る 電 流 誘 導 面 １ ０ で あ る 。 開 口 部 ２ ０ は 一 辺 が ５ ０ ｍ ｍ の 正 方 形 で あ る 。 電 子 装 置 収 納 ケ ー ス １ の 形 状 は 直 方 体 等 任 意 で あ り 、 寸 法 も 任 意 で あ る 。 開 口 部 ２ ０ の 形 状 、 寸 法 に 任 意 で あ る 。

【 ０ ０ １ ７ 】

  電 流 誘 導 面 １ ０ に 誘 導 さ れ る 渦 電 流 に つ い て 説 明 す る 。 磁 界 分 布 と 電 流 誘 導 面 １ ０ に お け る 渦 電 流 の 電 流 密 度 （ ｄ Ｂ Ａ ／ ｍ

2

） の 分 布 を 電 磁 界 解 析 に よ る シ ミ ュ レ ー シ ョ ン に よ り 求 め た 。 図 ２ （ ａ ） に 示 す よ う に 、 電 子 装 置 収 納 ケ ー ス １ は 厚 さ ０ ． ５ ｍ ｍ の ア ル ミ ニ ウ ム 板 で 構 成 さ れ た 一 辺 が ３ ０ ０ ｍ ｍ の 立 方 体 と し た 。 立 方 体 の 中 心 を 原 点 と し て 、 図 示 す る よ う に ｏ − ｘ ｙ ｚ 座 標 系 を と る 。 図 １ に 示 す よ う に 、 開 口 部 ２ ０ は 一 辺 が ５ ０ ｍ ｍ の 正 方 形 で あ り 、 各 辺 は 正 方 形 の 電 流 誘 導 面 １ ０ の 各 稜 線 に 平 行 、 す な わ ち 、 ｘ 軸 、 ｙ 軸 に 平 行 で あ る 。 開 口 部 ２ ０ の 中 心 位 置 は 、 図 ２ に 示 す よ う に 、 ｙ 軸 方 向 に は 中 央 （ ｙ ＝ ０ ） 、 ｘ 軸 方 向 に は 中 心 か ら ７ ５ ｍ ｍ で あ る 。 立 方 体 の 中 心 に 巻 数 １ ０ 、 直 径 １ ０ ０ ｍ ｍ の コ イ ル を 置 い て 周 波 数 １ ０ ０ ｋ Ｈ ｚ 、 電 流 ４ ０ ０ ｍ Ａ の 交 流 を 流 し た 。 こ の と き の 電 子 装 置 収 納 ケ ー ス １ の 内 部 空 間 及 び 外 部 の 磁 界 （ ｄ Ｂ Ａ ／ ｍ ） の 分 布 を 求 め た 。 ケ ー ス １ の 中 心 と 開 口 部 ２ ０ の 中 心 を 通 る ｘ ｚ 面 上 の 磁 界 分 布 を 図 ３ に 示 す 。 明 ら か に 、 開 口 部 ２ ０ を 中 心 と し て そ の 前 方 領 域 （ ＋ ｚ 軸 方 向 ） に 磁 界 が 漏 洩 し て い る こ と が 理 解 さ れ る 。

【 ０ ０ １ ８ 】

  ま た 、 電 流 誘 導 面 １ ０ の 内 面 上 の 渦 電 流 密 度 （ ｄ Ｂ Ａ ／ ｍ

2

） の 分 布 を 求 め た 。 開 口 部 ２ ０ が 存 在 し な い 場 合 の 渦 電 流 密 度 分 布 を 図 ４ （ ａ ） に 、 開 口 部 ２ ０ が 存 在 す る 場 合 の 渦 電 流 密 度 分 布 を 図 ４ （ ｃ ） に 示 す 。 渦 電 流 密 度 は 、 電 流 誘 導 面 １ ０ の 中 心 に 対 し て 回 転 対 称 で あ り 、 ｘ 軸 方 向 に み る と 、 正 方 形 の 一 辺 の １ ／ ２ の 中 心 で あ る ｘ が ７ ５ ｍ ｍ の 位 置 で 最 大 と な る 分 布 を し て い る 。 ま た 、 こ の ｘ 座 標 が ７ ５ ｍ ｍ を 中 心 と す る 幅 ５ ０ ｍ ｍ の 領 域 で は 渦 電 流 は 電 流 誘 導 面 １ ０ 上 に 射 影 さ れ た ｘ 軸 （ 以 下 、 「 射 影 ｘ 軸 ） と い う ） に 垂 直 に 流 れ て い る こ と が 分 か る 。 す な わ ち 、 渦 電 流 の 流 路 幅 方 向 は 射 影 ｘ 軸 方 向 で あ る 。

【 ０ ０ １ ９ 】

10

20

30

40

50 ン セ ル す る こ と が で き ず 、 ま た 、 射 影 ｘ 軸 の 正 の 側 の エ ッ ジ 部 分 で は 外 部 か ら 内 部 に 向 か

う 磁 界 を 発 生 さ せ る 。 こ の 結 果 、 磁 界 が 開 口 部 ２ ０ か ら 外 部 に 漏 洩 す る 。 【 ０ ０ ２ ０ 】

  電 子 装 置 収 納 ケ ー ス １ の 内 部 と 外 部 と の 空 間 的 連 通 を 実 現 し た ま ま 、 図 ３ に 示 し た 開 口 部 ２ ０ の 前 方 へ の 磁 界 の 漏 洩 を 低 減 す る よ う に し た 構 成 が 、 本 願 発 明 で あ る 。 図 １ に 示 す よ う に 、 開 口 部 ２ ０ に お い て 、 そ の 開 口 面 ２ １ を 覆 う よ う に 、 電 子 装 置 収 納 ケ ー ス １ の 内 側 に 向 か っ て 突 出 し た コ の 字 形 状 に 屈 曲 形 成 さ れ た 導 体 板 ３ ０ が 設 け ら れ て い る 。 導 体 板 ３ ０ は 、 厚 さ ０ ． ５ ｍ ｍ 、 幅 ５ ０ ｍ ｍ 、 長 さ １ ０ ０ ｍ ｍ の 帯 状 の ア ル ミ ニ ウ ム か ら 成 る 金 属 板 で あ る 。 導 体 板 ３ ０ は 開 口 部 ２ ０ の 開 口 面 ２ １ 及 び 電 流 誘 導 面 １ ０ に 平 行 な 底 面 ３ １ と 、 こ の 底 面 ３ １ に 連 続 し て 底 面 ３ １ 及 び 電 流 誘 導 面 １ ０ と 直 交 す る 側 面 ３ ２ ａ 、 ３ ２ ｂ と 、 そ れ ら の 側 面 ３ ２ ａ 、 ３ ２ ｂ の 両 端 面 （ 厚 さ が 現 れ る 面 ） で 電 流 誘 導 面 １ ０ の 裏 面 に 接 続 す る 面 で あ る 接 続 面 ３ ３ ａ 、 ３ ３ ｂ と を 有 し て い る 。

【 ０ ０ ２ １ 】

  図 １ に 示 す よ う に 、 開 口 部 ２ ０ は 、 渦 電 流 の 流 路 の 幅 方 向 （ 射 影 ｘ 軸 方 向 ） に 平 行 な 第 １ 辺 ２ ２ ａ 、 第 ２ 辺 ２ ２ ｂ を 有 し て い る 。 導 体 板 ３ ０ の 接 続 面 ３ ３ ａ の 幅 方 向 が 第 １ 辺 ２ ２ ａ と 平 行 で あ り 、 接 続 面 ３ ３ ｂ の 幅 方 向 が 第 ２ 辺 ２ ２ ｂ と 平 行 と な る よ う に 、 接 続 面 ３ ３ ａ 、 ３ ３ ｂ は 電 流 誘 導 面 １ ０ の 裏 面 に 接 続 さ れ て い る 。 こ の 結 果 、 電 流 誘 導 面 １ ０ を 流 れ る 渦 電 流 は 、 図 ５ に 示 す よ う に 、 開 口 部 ２ ０ の 第 １ 辺 ２ ２ ａ の 電 流 誘 導 面 １ ０ か ら 導 体 板 ３ ０ の 接 続 面 ３ ３ ａ 、 側 面 ３ ２ ａ 、 底 面 ３ １ 、 側 面 ３ ２ ｂ 、 接 続 面 ３ ３ ｂ 、 第 ２ 辺 ２ ２ ｂ の 電 流 誘 導 面 １ ０ へ と 流 れ る 。 こ の 導 体 板 ３ ０ を 流 れ る 渦 電 流 に よ り 生 ず る 磁 界 は 、 図 ５ に 示 す よ う に 、 図 ４ （ ｄ ） に 示 さ れ た 内 部 で 発 生 し た 磁 界 の 射 影 ｘ 軸 の 正 方 向 に 向 か う 磁 界 を キ ャ ン セ ル す る 。 そ の 結 果 、 開 口 部 ２ ０ か ら 外 側 に 磁 界 が 漏 洩 す る こ と が 防 止 さ れ る 。

【 ０ ０ ２ ２ 】

  次 に 、 図 ６ に 示 す よ う に 、 導 体 板 ３ ０ の 形 状 、 開 口 部 ２ ０ に 対 す る 配 置 関 係 を 各 種 変 更 さ せ た 。 図 ２ （ ｂ ） に 示 す よ う に 、 開 口 部 ２ ０ の 形 成 さ れ た 電 流 誘 導 面 １ ０ の 上 方 、 ５ ０ ｍ ｍ の 位 置 （ ｚ 座 標 ２ ０ ０ ｍ ｍ ） で の 磁 界 強 度 の ｘ 軸 方 向 の 分 布 を 求 め た 。 そ の 結 果 を 図 ７ に 示 す 。 図 ６ （ ａ ） の 構 造 は 、 導 体 板 の 側 面 を 渦 電 流 の 流 路 の 幅 方 向 に 平 行 、 す な わ ち 、 ｘ 軸 に 平 行 に 設 け た も の で あ る 。 図 ６ （ ｂ ） の 構 造 は 、 導 体 板 の 側 面 を 渦 電 流 の 流 路 の 幅 方 向 に 垂 直 、 す な わ ち 、 ｙ 軸 に 平 行 に 設 け た も の で あ り 、 （ ｂ ） の 構 造 の 導 体 板 を ９ ０ ° 回 転 さ せ た 構 造 で あ る 。 図 ６ （ ｃ ） の 構 造 は 、 導 体 板 は 底 面 と 、 側 面 に 代 え た ４ 本 の ロ ッ ド に し た 構 造 で あ る 。 図 ６ （ ｄ ） の 構 造 は 、 図 ６ （ ａ ） の 帯 状 の 屈 曲 形 成 さ れ た 導 体 板 を 、 ｘ 軸 方 向 に 複 数 配 列 さ れ た コ の 字 形 状 の ロ ッ ド に し た 構 造 で あ る る 。 図 ６ （ ｅ ） の 構 造 は 、 図 ６ （ ａ ） の 帯 状 の 導 体 板 を 円 弧 状 に 湾 曲 さ せ た 構 造 で あ る 。 こ の 円 弧 状 に 湾 曲 さ せ た 帯 状 の 導 体 板 の 幅 方 向 は 、 渦 電 流 の 流 路 幅 方 向 に 平 行 、 す な わ ち 、 ｘ 軸 方 向 で あ る 。 図 ６ （ ｆ ） の 構 造 は 、 図 ６ （ ａ ） の コ の 字 形 状 に 屈 曲 形 成 さ れ た 導 体 板 を 、 電 子 装 置 収 納 ケ ー ス １ の 外 部 に 向 か っ て 突 出 さ せ た 構 造 で あ る 。 こ の 導 体 板 の 幅 方 向 は 、 渦 電 流 の 流 路 幅 方 向 に 平 行 、 す な わ ち 、 ｘ 軸 方 向 で あ る 。

【 ０ ０ ２ ３ 】

10

20

30

40 た 、 導 体 板 を 開 口 部 の 上 側 （ ケ ー ス の 外 側 ） に 凸 と な る よ う に 設 け る 場 合 （ ｆ ） を 除 き 、

何 れ も 開 口 部 の 中 心 の 上 方 位 置 で 磁 界 は 最 も 大 き く 、 そ の 中 心 か ら 離 れ る に 連 れ て 磁 界 は 減 衰 し て い る の が 分 か る 。

【 ０ ０ ２ ４ 】

  以 上 の 検 討 か ら 、 導 体 板 ３ ０ を 帯 状 と し て そ の 幅 方 向 を 電 流 誘 導 面 １ ０ に 誘 導 さ れ る 渦 電 流 の 流 路 幅 方 向 に 平 行 と す る こ と が 、 開 口 部 ２ ０ に 対 す る 磁 界 の 遮 蔽 効 果 が 高 い こ と が 分 か っ た 。 こ れ ら の 場 合 （ ａ ） 、 （ ｅ ） 、 （ ｆ ） に は 、 開 口 部 ２ ０ の 中 心 の 上 方 位 置 で 、 導 体 板 を 設 け な い 場 合 に 比 べ て １ ７ ∼ ２ ０ ｄ Ｂ Ａ ／ ｍ だ け 遮 蔽 効 果 が 向 上 し て い る 。 開 口 部 の 上 部 以 外 で は 、 さ ら に 、 そ れ 以 上 の 効 果 が あ る 。 導 体 板 を 開 口 部 の 外 部 （ 上 側 ） に 設 け た 場 合 （ ｆ ） に は 、 内 部 （ 下 側 ） に 設 け た 場 合 （ ａ ） に 比 べ て 、 遮 蔽 効 果 が 低 下 す る の は 、 導 体 板 を 流 れ る 渦 電 流 に よ る 磁 界 が 開 口 部 の 外 部 （ ケ ー ス の 外 側 ） に 生 じ る た め 、 電 流 誘 導 面 の 内 面 に 沿 っ て 流 れ る 磁 界 を キ ャ ン セ ル す る 効 果 が 低 い た め と 思 わ れ る 。 ま た 、 導 体 板 を 円 弧 状 に 湾 曲 さ せ た 場 合 （ ｅ ） が 最 も 遮 蔽 効 果 が 高 い の は 、 屈 曲 又 は 湾 曲 し て 形 成 さ れ る 導 体 板 の ｘ 軸 に 垂 直 な 開 口 側 面 の 面 積 が 、 コ の 字 形 状 の 場 合 （ ａ ） に 比 べ て 小 さ い た め と 思 わ れ る 。 電 子 装 置 収 納 ケ ー ス １ へ の 電 源 線 、 信 号 線 、 又 は 冷 却 パ イ プ の 引 き 込 み は 、 こ の 開 口 側 面 （ 図 １ の ３ ５ 、 ３ ６ に 相 当 ） 及 び 開 口 部 ２ ０ を 介 し て 行 わ れ る 。 【 ０ ０ ２ ５ 】

  次 に 帯 状 の 導 体 板 の 幅 方 向 と 渦 電 流 の 流 路 幅 の 方 向 と の 関 係 に つ い て 説 明 す る 。 図 ８ は 、 図 ４ （ ｃ ） の 電 流 誘 導 面 上 の 渦 電 流 分 布 に 対 応 し て い る 。 渦 電 流 Ａ は ｙ 軸 に 平 行 に 流 れ て い る と す る 。 渦 電 流 の 流 路 幅 方 向 は ｘ 軸 に 平 行 で あ る 。 導 体 板 ３ ０ の 接 続 面 ３ ３ ａ の 幅 方 向 と 渦 電 流 幅 方 向 （ ｘ 軸 ) と の 成 す 角 を θ と す る 。 接 続 面 ３ ３ ａ か ら 導 体 板 ３ ０ に 流 れ 込 む 渦 電 流 は 、 θ ＝ ０ ° の 場 合 が 最 も 大 き く 最 大 値 Ｍ を と り 、 θ ＝ ９ ０ ° で は 、 理 論 上 は ０ と な る 。 し た が っ て 、 導 体 板 の 幅 方 向 と 渦 電 流 幅 方 向 と が θ で 交 差 し て い る 場 合 に は 、 導 体 板 に 流 れ 込 む 渦 電 流 は Ｍ c o s ( θ ) と な る 。 し た が っ て 、 θ ＝ ６ ０ ° で 、 導 体 板 に 流 れ 込 む 渦 電 流 は 最 大 値 Ｍ の １ ／ ２ と な る こ と か ら 、 導 体 板 の 幅 方 向 と 渦 電 流 幅 方 向 の 成 す 角 θ は ０ ° 以 上 、 ６ ０ ° 以 下 が 望 ま し い 。 ま た 、 θ ＝ ３ ０ ° の 時 は 、 導 体 板 に 流 れ 込 む 渦 電 流 は ０ ． ８ ７ Ｍ と な り 、 導 体 板 の 幅 方 向 と 渦 電 流 幅 方 向 と を 平 行 に し た 場 合 と ほ と ん ど 変 わ ら な い 。 よ っ て 、 導 体 板 の 幅 方 向 と 渦 電 流 幅 方 向 と の 成 す 角 は ０ ° 以 上 、 ３ ０ ° 以 下 が さ ら に 望 ま し い 。

【 産 業 上 の 利 用 可 能 性 】 【 ０ ０ ２ ６ 】

  本 発 明 は 、 交 流 磁 場 を 発 生 さ せ る 電 子 装 置 を 収 納 す る ケ ー ス に 用 い る こ と が で き る 。 特 に 、 ハ イ ブ リ ッ ド 車 に 搭 載 さ れ る 高 周 波 大 電 流 を 流 す Ｄ Ｃ − Ｄ Ｃ コ ン バ ー タ を 有 し た 電 力 制 御 装 置 を 収 納 す る ケ ー ス に 用 い る こ と が で き る 。

【 符 号 の 説 明 】 【 ０ ０ ２ ７ 】

  １ … 電 子 装 置 収 納 ケ ー ス   １ ０ … 電 流 誘 導 面

  ２ ０ … 開 口 部   ３ ０ … 導 体 板   ３ １ … 底 面

【 図 １ 】 【 図 ２ 】

【 図 ５ 】

【 図 ８ 】

【 図 ３ 】

フロントページの続き

( 72) 発明者 藤▲ 崎▼  敬介
