TMP-GTS TMP-COS TMP-CMS TMP-SPR MND-JNT MND-BZM MND-CNC MND-SRN 3か所 MND-DZN CHM-TSM CHM-KGT CHM-KJY CHM-CNC CHM-SRN 6か所 CHM-DZN GTS/MSS全球及び国内データ交換システムのハードウエア 4 4 GTS/MSS全球及び国内データ交換システムのソフトウエア 1 1 可視化のためのワークステーション 1 1 可視化のためのワークステーションのソフトウエア 1 1 警報表示装置 2 2 ノートPC 1 1 PC*01 5 2 2 9 オペレーター運用監視端末ソフトウェア 1 1 衛星データ受信装置ソフトウエア 1 1 大型スクリーン 2 2 大型スクリーン 1 1 2 カラーレーザープリンター 1 1 1 3 モニタリングシステム用PC-ソフトウエア 1 1 2 セキュリティルーター 2 1 3 L2スイッチングハブ 1 1 LANケーブル 1 1 RJ45コネクタ 1 1 無停電電源装置 5 5 2 2 14 自動電圧調整器 5 5 1 1 1 1 1 15 デジタルマルチメーター 1 1 10kVA耐雷トランス 1 1 6kVA耐雷トランス 1 1 2 水温センサーつき2開口定常送気バブルゲージ 1 1 2開口定常送気バブルゲージ 1 1 1 1 1 5 GIパイプ 1 1 1 1 1 5 送気用管（Orifice Tubing ） 1 1 1 1 1 5 送気端（Orifice Termination） 2 2 2 2 2 10 水位標 3 3 3 9 気象マルチセンサー 1 1 1 1 1 5 気象観測機器 風速・風向センサー 1 1 気象観測機器 温湿度センサー 1 1 気象観測機器 大気圧センサー 1 1 気象観測機器 全天日射計 1 1 気象観測機器 雨量センサーA（重量式） 1 1 気象観測機器 雨量センサーB（転倒升式） 1 1 データロガー 1 1 2 1 2 7 HF無線機 1 1 1 1 3 3 1 1 1 3 6 1 23 DCP通信機 1 1 1 1 1 5 UHF通信機 2 2 4 アンテナタワー*02 1 2 3 1 1 6 1 15 タワーA 1 1 1 1 1 5 タワーB 1 1 収納ケース 1 1 3 1 1 1 6 14 収納ケース 1 1 2 ホーン型スピーカー 12 24 36 ドライバ 12 24 36 テレメトリー・コントローラー 3 6 9 出力診断回路 3 6 9 パワーアンプ 6 12 18 避雷装置 1 1 1 2 3 1 2 1 1 1 6 1 21 避雷アレスター 6 6 6 21 6 9 12 66 ソーラーパネル 2 2 6 3 2 2 12 29 電源コントローラ 2 2 6 3 2 2 12 29 バッテリー 2 2 6 3 2 2 12 29 *01： TMP-COSのオペレーター運用監視端末(4台）及び衛星データ受信装置(1台） *02： サイレンタワー及びアンテナタワー

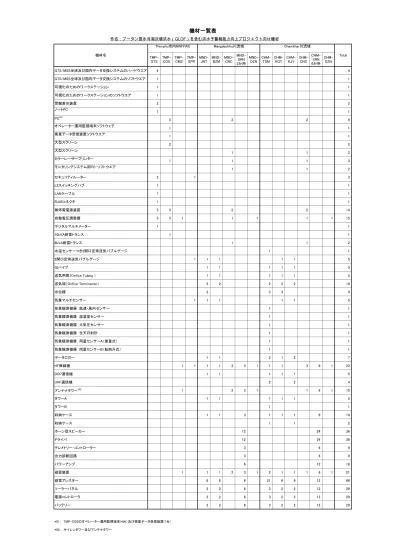

機材一覧表
Total件名：ブータン国氷河湖決壊洪水（GLOF）を含む洪水予警報能力向上プロジェクト向け機材
機材名現地調査日程案
現地調査：2014 年 9 月頃 16 日間調査者： 気象水文観測技術者 1 人、通信システム技術者 1 人を想定
調査内容： 受注者は据付サイト（Thimphu 市内 1 ヶ所、Mangdechhu 川流域 7 箇所、Chamkharchhu 川 流域 11 箇所）を訪れ、電界強度測定を含む据付作業に向けた現場の確認調査を行うこと。 また、機材輸送や据付時の作業員雇用について、現地の輸送会社や現地施工会社等と調 整を行うこと。 据付サイトには、徒歩数日をかけてアクセスする場所もあることから、現地滞在中のプ ロジェクト専門家の協力を仰ぎ、現地調査前に旅行代理店等を通じて十分な準備をする とともに、衛星携帯電話等の緊急連絡手段を確保すること。 調査スケジュールについては、現地活動中のプロジェクト専門家、ならびに JICA 在外事 務所の支援を受けて、受注者が水文気象局（DHMS）と協議して決定する。 暫定日程： Day AM PM STAY
01 Move (Narita to Bangkok) Move (Bangkok to Thimphu)
Meeting with DHMS and Project Team Site inspection at NWFFWC
Thimphu 02 Meeting with Bhutan Telecom,
Meeting with BICMA
Meeting / arrangement with Local Consultants Meeting / arrangement with Logistic Companies
Thimphu 03 Move (Thimphu to Trongsa) Site inspection at Control Center at dam colony Trongsa 04 Trek (Trongsa to Jongthang) by walk Site inspection and radio communication tests at
Jongthang AWLS
Camp 05 Trek (Jongthang to Trongsa) by walk Site inspection and radio communication tests at
Bjizam AWLS
Trongsa 06 Site inspection and radio communication tests
at Siren Tower site of power station
Site inspection and radio communication tests at several sites in Mongdechhu river basin
Trongsa 07 Move (Trongsa to Bumhthang) Site inspection at Control Center at Kurjey Bumthang 08 Trek (Bumthang to Tsampa), Site inspection
and radio communication tests at Kagthang
Trek (Bumthang to Tsampa) by walk Camp
09 Trek (Bumthang to Tsampa) by walk Camp
10 Site inspection and radio communication tests at Trampa AWS. Camp
11 Trek (Tsampa to Bumthang) by walk Camp
12 Trek (Tsampa to Bumthang) by walk Back to Bumthang Bumthang 13 Site inspection and radio communication tests at
Siren Tower site of Choekhor Toe Pri. School
Site inspection and radio communication test at several sites in Chamkharchhu river basin
Bumthang
14 Move (Bumthang to Thimphu) Thimphu
15 Meeting with DHMS and Project Team Reporting installation plan
Detail Arrangement with Local Contractor and Logistic Company
Thimphu 16 Move (Thimphu to Bangkok) Move (Bangkok to Narita)
*Abbr:
DHMS: Department of Hydro-Met Services
NWFFWC: National Weather and Flood Forecasting and Warning Center BICMA: Bhutan InfoComm and Media Authority
【参考情報】
ロジ会社の情報を共有します。
1. Leko packers and movers
E-mail : [email protected], [email protected]
Tel : (975) -2-321940, 42 Fax : (975) -2-324729 Cell : (975) 17110262, 2. Global Logistics E-mail : [email protected] Tel : (975) -2-336860, Fax : (975) -2-328384 Cell : (975) 1711882, 旅行費用の例: （ただし、受注者で独自に確認してください。）
Trekking including porters, horses, foods and tents: 20,000 BTN / day for 2-3 persons Rental Car including driver and fuel: 2,500 BTN / day, excess over 100 km: 250 BTN / 10 km
Assistant from local: 1,500 BTN / day 宿泊費も積算に加えてください。
技師派遣条件書
1.業務内容：
（1）現地調査
受注者は据付サイト（Thimphu 市内 1 ヶ所、Mangdechhu 川流域 7 箇所、Chamkharchhu
川流域 11 箇所）を訪れ、据付作業に向けた現場の確認調査を行うこと。また、機材
輸送や据付時の作業員雇用について、現地の輸送会社やローカルコンサルタント等
と調整を行うこと。
据付サイトには、徒歩数日をかけてアクセスする場所もあることから、現地滞在中
のプロジェクト専門家の協力を仰ぎ、現地調査前に旅行代理店等を通じて十分な準
備をするとともに、衛星携帯電話等の緊急連絡手段を確保すること。
調査スケジュールについては、、現地活動中のプロジェクト専門家、ならびに JICA
在外事務所の支援を受けて、受注者が水文気象局（DHMS）と協議して決定する。
（2）現地据付業務：
対象機材に係る開梱、据付、ネットワーク接続、調整、動作試験などの現地工事、
及び初期運用指導、モニタリング、工事報告など
＜据付対象機材＞
「機材仕様明細書」のうち特に据付の必要のない次のアイテム以外の全アイテム。
※据付の必要のないアイテム：
TMP-GTS-12,13、TMP-COSA-04、TMS-SPR-01～04、MND-CNC-05
2. 派遣時期、期間、人数：
（1）現地調査： 2014 年 9 月頃、16 日間、気象観測技術者 1 人、通信システム技術者 1
人を想定
（2）現地据付業務： 2015 年 3～7 月、合計 22 人月、気象観測技術者、通信システム技
術者各 4 名を想定
＜内訳＞
想定される作業スケジュールは、
Tentative Installation Schedule のとおり。乾期（～5
月末）に各観測所の据付作業を終えるため、2 班編成として、A 班が Mangdechhu 川流
域、B 班が Chamkharchhu 川流域サイトの据付作業を開始するものとする。A 班は流域
の施設の据付後、ただちに Thimphu 市内サイトの据付作業を開始し、5 月中には据付作
業を完了し、1 ヵ月班の初期運用指導及びモニタリングを行った後、動作確認検査を受
けるものとする。
3. 派遣手続き：
(1) 受注者の責任において航空便手配、ビザ取得、宿舎手配、車両手配、派遣通報等を行
う。現地立ち入り許可証（道路通行許可、軍用地通過許可など）の取得はブータン国
気象水文局（DHMS）がこれを支援する。必要に応じ、機構はビザ取得にかかる側面支
援を行う。派遣準備にあたっては、次の URL を参照のこと。
http://www.jica.go.jp/announce/manual/guideline/consultant/ku57pq00000x9ife
-att/abr_voyage_20140625.pdf
(2) 受注者は派遣時期が近づいた時点で団員名簿とスケジュール（英文）を JICA に提出
すること。
(3) ブータンに 30 日以上滞在する場合、入国ビザに加えてワークパーミットの取得が求
められる。ワークパーミットの申請には一定の期間を有するところ、現地据付作業を
遅滞なく開始するため、申請に必要な大学卒業証明書や技能証明書のオリジナル（英
文）を契約後速やかに JICA 現地事務所に提出すること。
4.緊急救援保険：
据付サイトは標高 2000～3700m の高所であり、体質によっては高山病にかかる危険性
がある。また、車でのアクセスがない場所も含まれるため、受注者は、据付前現地調
査や現地据付作業の期間、緊急救援を含む保険に加入すること。
5.業務完了報告：
受注者は据付技師帰国後、業務完了報告書を発注者へ提出する
提出期限；
平成 27 年 7 月 31 日
6.費用：
旅費、人件費、据付に必要な工具の運搬費用、国内交通費等の諸経費を含み、競争入
札対象経費とする。
7.支払い：
技師の帰国後に業務完了報告書を提出して、据付技師派遣費用は支払われるもので、
前払いはしない。
8.現地施工会社情報：
据付作業時の作業員は、現地施工会社から雇用することを想定している。参考情報と
して、過去 DHMS 発注業務（観測所の敷設作業）の経験を有する現地施工会社を次に示
す。受注者は据付前現地調査時に、これら施工会社等から情報を得て、適切な作業工
程を検討すること。
■Bokhim Construction
NAME: Mr. Ganesh Bdr. Rai
TEL: 17619832
■Karma Builders
NAME: Mr. Tshering Tobgyel
TEL: 17119498, EMAIL: [email protected]
■Genesh Construction
NAME: Mr. H.B.Chamling
TEL: 17612885, EMAIL: [email protected]
現地据付業務詳細仕様書
1-1 TMP-GTS 全球通信データ交換システム
【据付工事】 1) 機器設置準備 既存設備の調査・確認、DHMS 及び関係機関との調整等 ブータンテレコムとの GTS 回線確認及び試験 DHMS 所内 LAN の通信試験・調整 2) 機器設置・調整 機材据え付け、ネットワーク構築、接続試験 ソフトウェア・インストール、単体調整試験 3) GTS 交換調整 ネットワーク・システム調整試験 インド気象局、タイ気象局との通信回路確認、接続試験 インド気象局、タイ気象局との GTS 交換試験 4) 初期運用指導 運用指導の内容及び項目については、契約後 1 ヵ月以内に DHMS 及びプロジェクト専門家チームに提示 し、その承認を得ること。 GTS/MSS の機能説明と、基本技術及びシステム操作のための英文操作マニュアルの作成 GTS/MSS 基本技術及びシステム運用指導 システム維持管理にかかる指導 DHMS オペレーターによる暫定運用 5) 運用モニタリング GTS/MSS の全体動作確認 システムのバックアップコピーの確認 システム実運用のモニタリングとデバッグ対処 【対象アイテム】 TMP-GTS-01：GTS/MSS 全球及び国内データ交換システムのハードウェア
TMP-GTS-02：GTS/MSS 全球及び国内データ交換システムのソフトウェア
TMP-GTS-03：警報表示装置
TMP-GTS-04：可視化のためのワークステーション
TMP-GTS-05：可視化のためのワークステーション・ソフトウェア
TMP-GTS-06：セキュリティ・ルーター
TMP-GTS-07：L2 スイッチングハブ
TMP-GTS-08：LAN ケーブル
TMP-GTS-09：RJ45 コネクタ
TMP-GTS-10：無停電電源装置
TMP-GTS-11：自動電圧調整器
TMP-GTS-12：デジタルマルチメーター
TMP-GTS-13：ノート PC
1-2 TMP-COS：中央オペレーションシステム
【据付工事】 1) 機器設置・調整 機材据え付け、ネットワーク構築、接続試験 ソフトウェア・インストール、単体調整試験 ネットワーク・システム調整試験 2) 初期運用指導 運用指導の内容及び項目については、契約後 1 ヵ月以内に DHMS 及びプロジェクト専門家チームに提示 し、その承認を得ること。 システムの機能説明 基本技術及びシステム操作のための英文操作マニュアルの作成 地上観測データの手入力に関する運用指導 システム維持管理にかかる指導 3) 運用モニタリング 現地での据付け・ネットワーク構築後、GTS/MSS への接続や、各流域の降雨・河川水位情報、全球気象 情報・衛星データの表示が適切になされることを確認すること。 【対象アイテム】 TMP-COS-01：オペレーター運用監視端末
TMP-COS-02：オペレーター運用監視端末ソフトウェア
TMP-COS-03：大型スクリーン
TMP-COS-04：カラーレーザープリンター
TMP-COS-05：衛星データ受信装置
TMP-COS-06：衛星データ受信装置ソフトウェア
TMP-COS-07：無停電電源装置
TMP-COS-08：自動電圧調整器
TMP-COS-09：10kVA 耐雷トランス
1-3 TMP-CMS：通信システム
【据付工事】 1) 機器設置・調整 アンテナ・避雷装置の設置工事 アンテナタワーは、NWFFWC に隣接する政府敷地内に設置する。 接地用の穴を掘り、穴の底に石を敷き詰め強度を高める。 タワーの基礎を適切な位置に設置し、適量のセメントを穴の底に固める。 1:2:4 コンクリートセメント（1:セメント、2:砂、4:破砕した 20mm の石)を使用する。 タワーには避雷針を設置し、導線を通じて接地棒で接地する。 タワーに、ダイポール V 型アンテナを設置する。 通信機器類の設置・調整 アンテナを接続し、必要な調整を行う。 コントロールセンターへの音声通信を確認する。 【対象アイテム】 TMP-CMS-01： HF 無線機（音声通信用）
TMP-CMS-02：アンテナタワー
TMP-CMS-03：避雷装置
TMP-CMS-04：自動電圧調整器
2-1 MND-JNT：Jongthang 自動水位観測所
【据付工事】 1) 機器設置・調整（水位計関連） 水位計の設置工事 導管は、送気端からバブルゲージのデータロガーまで、水平もしくは上り傾斜とする。 プロジェクト専門家チームの承認後、掘削、埋戻し、ロックボルトによるパイプの固定、コンクリー ト基礎によるパイプの固定、パイプの曲げ、ソケットやそのほかの方法によるパイプの接続等の導管 設置に必要な作業を行う。 パイプの切断、ねじ切り、ロックボルトのための岩への穴あけおよび固定の器具・道具を用意する。 GI パイプは埋設を原則とし、出来ない場合には、土台、あるいは自然や人工の構造物に、適切に強固 に固定、設置する。 ケーブルはナイロンひもやプラスティック・タイで適切にまとめること。端子部分のすべてのケーブ ルには余分のループを作っておくこと。また、端子に接続するケーブルは互いに区別できるように、 色つきもしくは識別可能なものとする。 水位標の設置工事 適切な長さに切った木製の棒にプラスティック製の計器板を接着剤で張り合わせる。 岸あるいは水中の、プロジェクト専門家チームの指定する位置に、ロックボルトあるいはセメントと で強固に固定すること。 2) 機器設置・調整（気象計関連） タワーの設置工事 タワーの基礎およびガイワイヤのアンカー用の穴を掘る。 穴の底に石を敷き詰め、強度を高める。タワーの基礎を適切な位置に設置するため適量の 1:2:4 コンク リートセメント（1:セメント、2:砂、4:破砕した 20mm の石)を穴の底に固める。タワーと基礎の接続 部分は地上に出るようにし、三角柱状のタワーの一辺は南に向くようにする。地面の高さまで 1:3:6 コンクリートセメントで固定する。 セメントはアンカーボルト固定のためにも用いる。アンカーボルトを設置し、地面の高さまでセメン トで固定する。 セメントで固定した後、少なくとも 3 日待って、タワーの底部を基礎上に固定する。 ガイワイヤはアンカーボルトに固定し、タワーが直立するように引っ張る。 収納ケース土台（コンクリート）を打設し、タワーに沿わせて設置する。 気象マルチセンサーの設置工事 タワーの 1.5m 高さに取り付ける。 気象マルチセンサーの信号および電源ケーブルはデータロガーの適切な端子に接続する。 ケーブルはナイロンひもやプラスティック・タイで適切にまとめること。端子部分のすべてのケーブ ルには余分のループを作っておくこと。また、端子に接続するケーブルは互いに区別できるように、 色つきもしくは識別可能なものとする。避雷器具の設置工事 避雷針および収納ケースは、接地棒を用いて、タワー基礎用の穴に接地すること。 収納する通信機、データロガーには避雷アレスターを取り付けること。 3) 機器設置・調整（電源関連） ソーラーパネル 1 枚はタワーに、もう 1 枚は地面に、南向きに適切な仰角で設置する。 地面にはソーラーパネルのスタンドを固定するための穴を掘り、スタンドの足はセメントで固定する。 電源コントローラ及びバッテリーは収納ケース内に配置し、接続が必要な機器とワイヤで接続する。 4) 機器設置・調整（通信関連） タワーに HF 無線機用八木型アンテナおよび DCP 無線機用アンテナを取り付ける。 電源、データロガー、水位計、気象マルチセンサー、DCP 通信機、HF 無線機を接続する。 DCP による衛星回線（観測所―衛星―GTS―ティンプー）の通信機能を確認する。 HF による地上回線（観測所―コントロールセンター）の通信機能を確認する。 【対象アイテム】
MND-JNT-01
水位計関連機材
MND-JNT-01：2 開口定常送気バブルゲージ
MND-JNT-02：GI パイプ
MND-JNT-03：送気用管（Orifice Tubing）
MND-JNT-04：送気端（Orifice Termination）
MND-JNT-05：水位標
気象計関連機材
MND-JNT-06：気象マルチセンサー
MND-JNT-07：収納ケース
MND-JNT-08：タワーA
MND-JNT-09：データロガー
MND-JNT-10：避雷装置
MND-JNT-11：避雷アレスター
電源関連機材
MND-JNT-12：ソーラーパネル
MND-JNT-13：電源コントローラ
MND-JNT-14：バッテリー
通信関連機材
MND-JNT-15：HF 無線機（データ送信用）
MND-JNT-16：DCP 無線機（データ送信用）
2-2 MND-BZM：Bjizam 自動水位観測所
【据付工事】 1) 機器設置・調整（水位計関連） 導管は、送気端からバブルゲージのデータロガーまで、水平もしくは上り傾斜とする。 プロジェクト専門家チームの承認後、掘削、埋戻し、ロックボルトによるパイプの固定、コンクリー ト基礎によるパイプの固定、パイプの曲げ、ソケットやそのほかの方法によるパイプの接続等の導管 設置に必要な作業を行う。 パイプの切断、ねじ切り、ロックボルトのための岩への穴あけおよび固定の器具・道具を用意する。 GI パイプは埋設を原則とし、出来ない場合には、土台、あるいは自然や人工の構造物に、適切に強固 に固定、設置すること。 ケーブルはナイロンひもやプラスティック・タイで適切にまとめること。端子部分のすべてのケーブ ルには余分のループを作っておくこと。また、端子に接続するケーブルは互いに区別できるように、 色つきもしくは識別可能なものとする。 2) 機器設置・調整（気象計関連） タワーの設置工事 既存のケーブルウェイ小屋上に設置する。 セメントで屋根上に 0.5m×0.5m の平坦部を作り、タワー基礎を平坦部に載せ、0.5m の高さまでセメ ントで固定する。 セメントで固定した後、少なくとも 3 日待って、タワーをその上に建て、屋根上に既設のアンカーボ ルトにガイワイヤで固定する。 収納ケースの土台（コンクリート）を打設し、ケーブルウェイ小屋下に設置する。 気象マルチセンサーの設置工事 タワーの 1.5m 高さに取り付ける。 気象マルチセンサーの信号および電源ケーブルはデータロガーの適切な端子に接続する。 ケーブルはナイロンひもやプラスティック・タイで適切にまとめること。端子部分のすべてのケーブ ルには余分のループを作っておくこと。また、端子に接続するケーブルは互いに区別できるように、 色つきもしくは識別可能なものとする。 避雷器具の設置工事 避雷針および収納ケースは、接地棒を用いて、ケーブルウェイ小屋下の地面に接地すること。 収納する通信機、データロガーには避雷アレスターを取り付けること。 3) 機器設置・調整（電源関連） ソーラーパネル 2 枚はケーブルウェイ小屋上に、南向きに適切な仰角で設置する。 電源コントローラ及びバッテリーは収納ケース内に配置し、接続が必要な機器とワイヤで接続する。 4) 機器設置・調整（通信関連） タワーに HF 無線機用ダイポールアンテナおよび DCP 無線機用アンテナを取り付ける。 電源、データロガー、水位計、気象マルチセンサー、DCP 通信機、HF 無線機を接続する。 DCP による衛星回線（観測所―衛星―GTS―ティンプー）の通信機能を確認する。 HF による地上回線（観測所―コントロールセンター）の通信機能を確認する。 【対象アイテム】
MND-BZM
水位計関連機材
MND-BZM-01：2 開口定常送気バブルゲージ
MND-BZM-02：GI パイプ
MND-BZM-03：送気用管（Orifice Tubing）
MND-BZM-04：送気端（Orifice Termination）
気象計関連機材
MND-BZM-05：気象マルチセンサー
MND-BZM-06：収納ケース
MND-BZM-07：タワーA
MND-BZM-08：データロガー
MND-BZM-09：避雷装置
MND-BZM-10：避雷アレスター
電源関連機材
MND-BZM-11：ソーラーパネル
MND-BZM-12：電源コントローラ
MND-BZM-13：バッテリー
通信関連機材
MND-BZM-14：HF 無線機（データ送信用）
MND-BZM-15：DCP 無線機（データ送信用）
2-3 MND-CNC：Mangdechhu コントロールセンター
【据付工事】 1) 機器設置・調整（モニタリング用機材） モニタリングシステム、大型ディスプレイ、NWFFWC のモニターを表示する PC に関して、基本的な 接続と電源確保。 組み込み後のソフトウェアの稼働確認。 各観測所のデータ表示と設定モジュールの動作調整。 気象・水位データの表示画面調整（必要に応じ）。 2) 機器設置・調整（通信関連機材） アンテナ・避雷装置の設置工事 アンテナタワー（観測所通信用及び NWFFWC 通信用の計 2 基）は、コントロールセンター建屋の近 傍に垂直に設置する。 接地用の穴を掘り、穴の底に石を敷き詰め強度を高める。タワーの基礎を適切な位置に設置し、セメ ントで固定する。 タワーに、HF 無線機用ダイポールアンテナと八木型アンテナおよびダイポール V 型アンテナを取り 付ける。 タワーには避雷針を設置し、導線を通じて接地棒で接地する。 通信機器類の設置・調整 電源、アンテナを接続し、必要な調整を行う。 ティンプーNWFFWC への音声通信を確認する。 観測所より 1 時間毎に送信される観測データ及び警報データの受信を確認する。 警報サイレンタワーに、警報シグナル及び警報／音声の切り替え命令信号の発信が可能であることを 確認する。 3) 初期運用指導 運用指導の内容及び項目については、契約後 1 ヵ月以内に DHMS 及びプロジェクト専門家チームに提示 し、その承認を得ること。 モニタリングシステムの機能説明、英文操作手順書の作成 上記に関するコントロールセンター配属職員及び関係者への説明。 【対象アイテム】
MND-CNC
モニタリング用機材
MND-CNC-01：モニタリングシステム用 PC ハードウェア
MND-CNC-02：モニタリングシステム用 PC ソフトウェア
MND-CNC-03：大型スクリーン
MND-CNC-04：NWFFWC の COS モニターを表示するための PC
MND-CNC-05：カラーレーザープリンター
MND-CNC-06：無停電電源装置
MND-CNC-07：自動電圧調整器
通信関連機材
MND-CNC-08：HF 無線機（データ受信用）
MND-CNC-09：HF 無線機（警報送信用）
MND-CNC-10：HF 無線機（音声通信用）
MND-CNC-11：アンテナタワー
MND-CNC-12：避雷装置
MND-CNC-13：6kVA 耐雷トランス
2-4 MND-SRN：Mangdechhu 警報サイレンタワー
【据付工事】 1) 機器設置・調整（サイレン本体機材） 設置箇所の土地使用許可はカウンターパート側にて取得済みであるが、傾斜地もあるため、設置にあ たっては簡単な整地を行うこと。 3m×3m、高さ 1.8m のフェンスを設置すること。 接地用の穴（1.5m×1.5m、深さ 1.6m）を掘り、穴の底に石を敷き詰め強度を高める。タワーの基礎を 適切な位置に設置し、セメントで固定する。 タワーに、サイレン本体、HF 無線機用ダイポールアンテナまたは八木型アンテナを設置する。 タワーには避雷針を設置し、導線を通じて接地棒で接地する。 収納ケースの土台（コンクリート）を打設し、タワーに沿わせて設置する。 2) 機器設置・調整（電源関連機材） ソーラーパネル 1 枚はタワーに、もう 1 枚は地面に、南向きに適切な仰角で設置する。 地面にはソーラーパネルのスタンドを固定するための穴を掘り、スタンドの足はセメントで固定する。 電源コントローラ及びバッテリーは収納ケース内に配置し、接続が必要な機器とワイヤで接続する。 3) 機器設置・調整（通信関連機材） 電源、アンテナを接続し、必要な調整を行う。 コントロールセンターから発信される警報シグナルの受信及び、サイレン本体への信号受け渡しを確 認する。 コントロールセンターでの警報／音声切り替えにより、コントロールセンター及び県庁舎からの音声 がサイレンより発出されることを確認する。 電源電圧が、コントロールセンターに送信されることを確認する。 【対象アイテム】 MND-SRN-01
サイレン本体機材
MND-SRN-01：ホーン型スピーカー
MND-SRN-02：スピーカードライバ
MND-SRN-03：テレメトリー・コントローラ
MND-SRN-04：出力診断回路
MND-SRN-05：パワーアンプ
MND-SRN-06：収納ケース
MND-SRN-07：サイレンタワー
MND-SRN-08：避雷装置
MND-SRN-09：避雷アレスター
電源関連機材
MND-SRN-10：ソーラーパネル
MND-SRN-11：電源コントローラ
MND-SRN-12：バッテリー
通信関連機材
MND-SRN-13：HF 無線機（警報・音声受信用）
2-5 MND-DZN：Mangdechhu 県庁舎の通信施設
【据付工事】 1) 機器設置・調整 アンテナ・避雷装置の設置工事 アンテナタワーは、県庁舎敷地内に設置する。 接地用の穴を掘り、穴の底に石を敷き詰め強度を高める。タワーの基礎を適切な位置に設置し、セメ ントで固定する。 タワーに、HF 無線機用ダイポールアンテナを設置する。 タワーには避雷針を設置し、導線を通じて接地棒で接地する。 通信機器類の設置・調整 アンテナを接続し、必要な調整を行う。 警報サイレン塔への音声発信を確認する。 【対象アイテム】 MND-DZN-01
通信関連機材
MND-DZN-01：HF 無線機（音声送信用）
MND-DZN-02：アンテナタワー
MND-DZN-03：避雷装置
MND-DZN-04：自動電圧調整器
3-1 CHM-TSM：Tsampa 自動気象観測所
【据付工事】 1) 機器設置・調整（気象計関連） タワーの設置工事 タワーの基礎及びガイワイヤのアンカー用の穴を掘る。 穴の底に石を敷き詰め、強度を高める。タワーの基礎を適切な位置に設置するため適量の 1:2:4 コンク リートセメント（1:セメント、2:砂、4:破砕した 20mm の石)を穴の底に固める。タワーと基礎の接続 部分は地上に出るようにし、三角柱状のタワーの一辺は南に向くようにする。礎石の高さまで 1:3:6 コンクリートセメントで固定する。 セメントはアンカーボルト固定のためにも用いる。アンカーボルトを設置し、地面の高さまでセメン トで固定する。 セメントで固定した後、少なくとも 3 日待って、タワーの底部を基礎上に固定する。 ガイワイヤはアンカーボルトに固定し、タワーが直立するように引っ張る。 収納ケースの土台（コンクリート）を打設し、タワーに沿わせて設置する。 各気象センサーの設置工事 気象センサーはタワーのアームに適切に取り付ける。 データロガー、電源コントローラ、そのほか保護が必要なものも収納ケースに収納する。バッテリー 等の機材も、電気機器の保護、保守のため収納ケースに収納する。 すべての信号、電源ケーブルは適切に接続されていることを確認する。 雨量計の設置工事 雨量計の基礎設置のための穴を掘る。 雨量計とデータロガーをつなぐケーブル設置のために、溝を掘りケーブル保護のための導管を寝せる。 穴の底に石には敷き詰め、雨量計の基礎を適切な位置に設置するため適量のセメントを穴の底に固め る。地面の高さまでセメントで固定する。 雨量計の支柱あるいは台座が適切に設置された後、ケーブルを埋設した溝を埋め戻す。 避雷器具の設置工事 避雷針および収納ケースは、接地棒を用いて、タワー基礎用の穴に接地すること。 収納する通信機、データロガーには避雷アレスターを取り付けること。2) 機器設置・調整（気象計電源関連） ソーラーパネル 1 枚はタワーに、もう 1 枚は地面に、南向きに適切な仰角で設置する。 地面にはソーラーパネルのスタンドを固定するための穴を掘り、スタンドの足はセメントで固定する。 電源コントローラ及びバッテリーは収納ケース内に配置し、接続が必要な機器とワイヤで接続する。 3) 機器設置・調整（水位計関連） 水位計の設置工事 導管は、送気端からバブルゲージのデータロガーまで、水平もしくは上り傾斜とする。 プロジェクト専門家チームの承認後、掘削、埋戻し、ロックボルトによるパイプの固定、コンクリー ト基礎によるパイプの固定、パイプの曲げ、ソケットやそのほかの方法によるパイプの接続等の導管 設置に必要な作業を行う。 パイプの切断、ねじ切り、ロックボルトのための岩への穴あけおよび固定の器具・道具を用意する。 GI パイプは埋設を原則とし、出来ない場合には、土台、あるいは自然や人工の構造物に、適切に強固 に固定、設置する。 ケーブルはナイロンひもやプラスティック・タイで適切にまとめること。端子部分のすべてのケーブ ルには余分のループを作っておくこと。また、端子に接続するケーブルは互いに区別できるように、 色つきもしくは識別可能なものとする。 水位標の設置工事 適切な長さに切った木製の棒にプラスティック製の計器板を接着剤で張り合わせる。 岸あるいは水中の、プロジェクト専門家チームの指定する位置に、ロックボルトあるいはセメントで 強固に固定すること。 4) 機器設置・調整（水位計タワー等関連） タワーの設置工事 タワーの基礎用の穴を掘る。 穴の底に石を敷き詰め、強度を高める。タワーの基礎を適切な位置に設置するため適量の 1:2:4 コンク リートセメント（1:セメント、2:砂、4:破砕した 20mm の石)を穴の底に固める。タワーと基礎の接続 部分は地上に出るようにし、三角柱状のタワーの一辺は南に向くようにする。地面の高さまで 1:3:6 コンクリートセメントで固定する。 セメントで固定した後、少なくとも 3 日待って、タワーの底部を基礎上に固定する。 収納ケースの土台（コンクリート）を打設し、タワーに沿わせて設置する。 避雷器具の設置工事 避雷針および収納ケースは、接地棒を用いて、タワー基礎用の穴に接地すること。 収納する通信機、データロガーには避雷アレスターを取り付けること。 5) 機器設置・調整（水位計電源関連） ソーラーパネルはタワーに、南向きに適切な仰角で設置する。 電源コントローラ及びバッテリーは収納ケース内に配置し、接続が必要な機器とワイヤで接続する。 6) 機器設置・調整（通信関連）
気象計タワーには、HF 無線機用八木型アンテナと DCP 無線機用アンテナおよび UHF 無線機用アンテ ナを取り付ける。 水位計タワーには UHF 無線機用アンテナを取り付ける。 電源、データロガー、水位計、気象計、HF 無線機、DCP 通信機、及び水位計とデータ通信施設との 間の UHF 通信機を接続する。 DCP による衛星回線（観測所―衛星―GTS―ティンプー）の通信機能を確認する。 HF による地上回線の確認（観測所―コントロールセンター） UHF による水位計と通信施設との通信機能を確認する。 【対象アイテム】
CHM-TSM-A
気象計関連機材
CHM-TSM-A-01：気象観測機器 風速・風向センサー
CHM-TSM-A-02：気象観測機器 温度・湿度センサー
CHM-TSM-A-03：気象観測機器 大気圧センサー
CHM-TSM-A-04：気象観測機器 全天日射計
CHM-TSM-A-05：気象観測機器 雨量センサーA（重量式）
CHM-TSM-A-06：気象観測機器 雨量センサーB（転倒升式）
CHM-TSM-A-07：収納ケース
CHM-TSM-A-08：タワーA
CHM-TSM-A-09：データロガー
CHM-TSM-A-10：避雷装置
CHM-TSM-A-11：避雷アレスター
気象計電源関連機材
CHM-TSM-A-12：ソーラーパネル
CHM-TSM-A-13：電源コントローラ
CHM-TSM-A-14：バッテリー
気象計通信関連機材
CHM-TSM-A-15：HF 無線機（データ送信用）
CHM-TSM-A-16：DCP 無線機（データ送信用）
CHM-TSM-A-17：UHF 通信機（近距離通信用）
CHM-TSM-B
水位計関連機材
CHM-TSM-B-01：水温センサー付き 2 開口定常送気バブルゲージ
CHM-TSM-B-02：GI パイプ
CHM-TSM-B-03：送気用管（Orifice Tubing）
CHM-TSM-B-04：送気端（Orifice Termination）
CHM-TSM-B-05：水位標
水位計タワー等機材
CHM-TSM-B-06：タワーB
CHM-TSM-B-07：収納ケース
CHM-TSM-B-08：データロガー
CHM-TSM-B-09：避雷装置
CHM-TSM-B-10：避雷アレスター
水位計電源関連機材
CHM-TSM-B-11：ソーラーパネル
CHM-TSM-B-12：電源コントローラ
CHM-TSM- B-13：バッテリー
水位計通信関連機材
CHM-TSM- B-14：UHF 通信機（近距離通信用）
3-2 CHM-KGT：Kagthang 自動水位観測所
【据付工事】 1) 機器設置・調整（水位計関連） 水位計の設置工事 導管は、送気端からバブルゲージのデータロガーまで、水平もしくは上り傾斜とする。 プロジェクト専門家チームの承認後、掘削、埋戻し、ロックボルトによるパイプの固定、コンクリー ト基礎によるパイプの固定、パイプの曲げ、ソケットやそのほかの方法によるパイプの接続等の導管 設置に必要な作業を行う。 パイプの切断、ねじ切り、ロックボルトのための岩への穴あけおよび固定の器具・道具を用意する。 GI パイプは埋設を原則とし、出来ない場合には、土台、あるいは自然や人工の構造物に、適切に強固 に固定、設置する。 ケーブルはナイロンひもやプラスティック・タイで適切にまとめること。端子部分のすべてのケーブ ルには余分のループを作っておくこと。また、端子に接続するケーブルは互いに区別できるように、 色つきもしくは識別可能なものとする。 水位標の設置工事 適切な長さに切った木製の棒にプラスティック製の計器板を接着剤で張り合わせる。 岸あるいは水中の、プロジェクト専門家チームの指定する位置に、ロックボルトあるいはセメントで 強固に固定すること。2) 機器設置・調整（気象計関連） タワーの設置工事 タワー基礎用およびガイワイヤのアンカー用の穴を掘る。 穴の底に石を敷き詰め、強度を高める。タワーの基礎を適切な位置に設置するため適量の 1:2:4 コンク リートセメント（1:セメント、2:砂、4:破砕した 20mm の石)を穴の底に固める。タワーと基礎の接続 部分は地上に出るようにし、三角柱状のタワーの一辺は南に向くようにする。地面の高さまで 1:3:6 コンクリートセメントで固定する。 セメントはアンカーボルト固定のためにも用いる。アンカーボルトを設置し、地面の高さまでセメン トで固定する。 セメントで固定した後、少なくとも 3 日待って、タワーの底部を基礎上に固定する。 ガイワイヤはアンカーボルトに固定し、タワーが直立するように引っ張る。 収納ケース土台（コンクリート）を打設し、タワーに沿わせて設置する。 気象マルチセンサーの設置工事 タワーの 1.5m 高さに取り付ける。 気象マルチセンサーの信号および電源ケーブルはデータロガーの適切な端子に接続する。 ケーブルはナイロンひもやプラスティック・タイで適切にまとめること。端子部分のすべてのケーブ ルには余分のループを作っておくこと。また、端子に接続するケーブルは互いに区別できるように、 色つきもしくは識別可能なものとする。 避雷器具の設置工事 避雷針および収納ケースは、接地棒を用いて、タワー基礎用の穴に接地すること。 収納する通信機、データロガーには避雷アレスターを取り付けること。 3) 機器設置・調整（電源関連） ソーラーパネル 1 枚はタワーに、もう 1 枚は地面に、南向きに適切な仰角で設置する。 地面にはソーラーパネルのスタンドを固定するための穴を掘り、スタンドの足はセメントで固定する。 電源コントローラ及びバッテリーは収納ケース内に配置し、接続が必要な機器とワイヤで接続する。 4) 機器設置・調整（通信関連） タワーに HF 無線機用八木型アンテナおよび DCP 無線機用アンテナを取り付ける。 電源、データロガー、水位計、気象マルチセンサー、DCP 通信機、HF 無線機を接続する。 DCP による衛星回線（観測所―衛星―GTS―ティンプー）の通信機能を確認する。 HF による地上回線（観測所―コントロールセンター）の通信機能を確認する。 【対象アイテム】
CHM-KGT-01：
水位計関連機材
CHM-KGT-01：2 開口定常送気バブルゲージ
CHM-KGT-02：GI パイプ
CHM-KGT-03：送気用管（Orifice Tubing）
CHM-KGT-04：送気端（Orifice Termination）
CHM-KGT-05：水位標
気象計関連機材
CHM-KGT-06：気象マルチセンサー
CHM-KGT-07：収納ケース
CHM-KGT-08：タワーA
CHM-KGT-09：データロガー
CHM-KGT-10：避雷装置
CHM-KGT-11：避雷アレスター
電源関連機材
CHM-KGT-12：ソーラーパネル
CHM-KGT-13：電源コントローラ
CHM-KGT-14：バッテリー
通信関連機材
CHM-KGT-15：HF 無線機（データ送信用）
CHM-KGT-16：DCP 無線機（データ送信用）
3-3 CHM-KJY：Kurjey 自動気象観測所
【据付工事】 1) 機器設置・調整（水位計関連） 導管は、送気端からバブルゲージのデータロガーまで、水平もしくは上り傾斜とする。 プロジェクト専門家チームの承認後、掘削、埋戻し、ロックボルトによるパイプの固定、コンクリー ト基礎によるパイプの固定、パイプの曲げ、ソケットやそのほかの方法によるパイプの接続等の導管 設置に必要な作業を行う。 パイプの切断、ねじ切り、ロックボルトのための岩への穴あけおよび固定の器具・道具を用意する。 GI パイプは埋設を原則とし、出来ない場合には、土台、あるいは自然や人工の構造物に、適切に強固 に固定、設置する。 ケーブルはナイロンひもやプラスティック・タイで適切にまとめること。端子部分のすべてのケーブ ルには余分のループを作っておくこと。また、端子に接続するケーブルは互いに区別できるように、 色つきもしくは識別可能なものとする。 収納ケースは Kurjey の警報サイレンタワーに抱かせて設置する。2) 機器設置・調整（気象計関連） タワーの設置工事 タワーの基礎用及びガイワイヤのアンカー用の穴を掘る。 穴の底に石を敷き詰め、強度を高める。タワーの基礎を適切な位置に設置するため適量の 1:2:4 コンク リートセメント（1:セメント、2:砂、4:破砕した 20mm の石)を穴の底に固める。タワーと基礎の接続 部分は地上に出るようにし、三角柱状のタワーの一辺は南に向くようにする。地面の高さまで 1:3:6 コンクリートセメントで固定する。 セメントはアンカーボルト固定のためにも用いる。アンカーボルトを設置し、地面の高さまでセメン トで固定する。 セメントで固定した後、少なくとも 3 日待って、タワーの底部を基礎上に固定する。 ガイワイヤはアンカーボルトに固定し、タワーが直立するように引っ張る。 収納ケース土台（コンクリート）を打設し、タワーに沿わせて設置する。 気象マルチセンサーの設置工事 タワーの 1.5m 高さに取り付ける。 気象マルチセンサーの信号および電源ケーブルはデータロガーの適切な端子に接続する。 ケーブルはナイロンひもやプラスティック・タイで適切にまとめること。端子部分のすべてのケーブ ルには余分のループを作っておくこと。また、端子に接続するケーブルは互いに区別できるように、 色つきもしくは識別可能なものとする。 避雷器具の設置工事 避雷針および収納ケースは、接地棒を用いて、タワー基礎用の穴に接地すること。 収納する通信機、データロガーには避雷アレスターを取り付けること。 3) 機器設置・調整（気象計電源関連） ソーラーパネル 1 枚はタワーに、もう 1 枚は地面に、南向きに適切な仰角で設置する。 地面にはソーラーパネルのスタンドを固定するための穴を掘り、スタンドの足はセメントで固定する。 電源コントローラ及びバッテリーは収納ケース内に配置し、接続が必要な機器とワイヤで接続する。 4) 機器設置・調整（通信関連） 気象計タワーには、DCP 無線機用アンテナおよび UHF 無線機用アンテナを取り付ける。 水位計タワーには UHF 無線機用アンテナを取り付ける。 電源、データロガー、水位計、気象マルチセンサー、DCP 通信機、水位計とデータ通信施設との間の UHF 通信機を接続する。 DCP による衛星回線（観測所―衛星―GTS―ティンプー）の通信機能を確認する。 UHF による水位計と通信施設との通信機能を確認する。 データロガー出力をコントロールセンター内のモニタリングシステム PC に接続し、データの転送、 表示、記録が適切に行われることを確認する。 【対象アイテム】
CHM-KJY-A
水位計関連機材
CHM-KJY-A-01：2 開口定常送気バブルゲージ
CHM-KJY-A-02：GI パイプ
CHM-KJY-A-03：送気用管（Orifice Tubing）
CHM-KJY-A-04：送気端（Orifice Termination）
CHM-KJY-A-05：収納ケース
CHM-KJY-A-06：データロガー
CHM-KJY-A-07：避雷アレスター
水位計通信関連機材
CHM-KJY-A-08：UHF 通信機（近距離通信機）
CHM-KJY-B
気象計関連機材
CHM-KJY-B-01：気象マルチセンサー
CHM-KJY-B-02：収納ケース
CHM-KJY-B-03：タワーA
CHM-KJY-B-04：データロガー
CHM-KJY-B-05：避雷装置
CHM-KJY-B-06：避雷アレスター
気象計電源関連機材
CHM-KJY-B-07：ソーラーパネル
CHM-KJY-B-08：電源コントローラ
CHM-KJY-B-09：バッテリー
気象計通信関連機材
CHM-KJY-B-10：DCP 無線機（データ送信用）
CHM-KJY-B-11：UHF 通信機（近距離通信用）
3-4 CHM-CNC：Chamkharchhu コントロールセンター
【据付工事】 1) 機器設置・調整（モニタリング用機材） モニタリングシステム、大型ディスプレイ、NWFFWC のモニターを表示する PC に関して、基本的な 接続と電源確保。 組み込み後のソフトウェアの稼働確認。 各観測所のデータ表示と設定モジュールの動作調整。 気象・水位データの表示画面調整（必要に応じ）。 2) 機器設置・調整（通信関連機材） アンテナ・避雷装置の設置工事 アンテナタワー（NWFFWC 通信用）は、コントロールセンター建屋の近傍に垂直に設置する。 接地用の穴を掘り、穴の底に石を敷き詰め強度を高める。タワーの基礎を適切な位置に設置し、セメ ントで固定する。 アンテナタワーには避雷針を設置し、導線を通じて接地棒で接地する。 アンテナタワーに、HF 無線機用八木型アンテナ、ダイポールアンテナを取り付ける。 Kurjey 気象計のアンテナにダイポール V 型アンテナを取り付ける。 通信機器類の設置・調整 電源、アンテナを接続し、必要な調整を行う。 ティンプーNWFFWC への音声通信を確認する。 観測所より 1 時間毎に送信される観測データ及び警報データの受信を確認する。 警報サイレンタワーに、警報シグナル及び警報／音声の切り替え命令信号の発信が可能であることを 確認する。 3) 初期運用指導 受注者は、担当職員が運用していくための英文操作マニュアルを作成し、職員に対するシステムの初 期運用指導を行うこと。運用指導の内容及び項目については、契約後 1 ヵ月以内に DHMS 及びプロジ ェクト専門家チームに提示し、その承認を得ること。 モニタリングシステムの機能説明、操作手順書の作成 上記に関するコントロールセンター配属職員及び関係者への説明。 【対象アイテム】
CHM-CNC-01
モニタリング用機材
CHM-CNC-01：モニタリングシステム用 PC ハードウェア
CHM-CNC-02：モニタリングシステム用 PC ソフトウェア
CHM-CNC-03：大型スクリーン
CHM-CNC-04：NWFFWC の COS モニターを表示するための PC
CHM-CNC-05：カラーレーザープリンター
CHM-CNC-06：無停電電源装置
CHM-CNC-07：自動電圧調整器
通信関連機材
CHM-CNC-08：HF 無線機（データ受信用）
CHM-CNC-09：HF 無線機（警報送信用）
CHM-CNC-10：HF 無線機（音声通信用）
CHM-CNC-11：アンテナタワー
CHM-CNC-12：避雷装置
MND-CNC-13：6kVA 耐雷トランス
3-5 CHM-SRN：Chamkharchhu 警報サイレンタワー
【据付工事】 1) 機器設置・調整（サイレン本体機材） 設置箇所の土地使用許可はカウンターパート側にて取得済みであるが、傾斜地もあるため、設置にあ たっては簡単な整地を行うこと。 3m×3m、高さ 1.8m のフェンスを設置すること。 接地用の穴（1.5m×1.5m、深さ 1.6m）を掘り、穴の底に石を敷き詰め強度を高める。タワーの基礎を 適切な位置に設置し、セメントで固定する。 タワーに、サイレン本体、HF 無線機用ダイポールアンテナを設置する。 タワーには避雷針を設置し、導線を通じて接地棒で接地する。 収納ケースの土台（コンクリート）を打設し、タワーに沿わせて設置する。 2) 機器設置・調整（電源関連機材） ソーラーパネル 1 枚はタワーに、もう 1 枚は地面に、南向きに適切な仰角で設置する。 地面にはソーラーパネルのスタンドを固定するための穴を掘り、スタンドの足はセメントで固定する。 電源コントローラ及びバッテリーは収納ケース内に配置し、接続が必要な機器とワイヤで接続する。 3) 機器設置・調整（通信関連機材） 電源、アンテナを接続し、必要な調整を行う。 コントロールセンターから発信される警報シグナルの受信及び、サイレン本体への信号受け渡しを確 認する。 コントロールセンターでの警報／音声切り替えにより、コントロールセンター及び県庁舎からの音声 がサイレンより発出されることを確認する。 電源電圧が、コントロールセンターに送信されることを確認する。 【対象アイテム】 CHM-SRN
サイレン本体機材
CHM-SRN-01：ホーン型スピーカー
CHM-SRN-02：スピーカードライバ
CHM-SRN-03：テレメトリー・コントローラ
CHM-SRN-04：出力診断回路
CHM-SRN-05：パワーアンプ
CHM-SRN-06：収納ケース
CHM-SRN-07：サイレンタワー
CHM-SRN-08：避雷装置
CHM-SRN-09：避雷アレスター
電源関連機材
CHM-SRN-10：ソーラーパネル
CHM-SRN-11：電源コントローラ
CHM-SRN-12：バッテリー
通信関連機材
CHM-SRN-13：HF 無線機（警報・音声受信用）
3-6 CHM-DZN：Chamkharchhu 県庁舎の通信施設
【据付工事】 1) 機器設置・調整 アンテナ・避雷装置の設置工事 アンテナタワーは、県庁舎敷地内に設置する。 接地用の穴を掘り、穴の底に石を敷き詰め強度を高める。タワーの基礎を適切な位置に設置し、セメ ントで固定する。 タワーには避雷針を設置し、導線を通じて接地棒で接地する。 タワーに、ダイポールアンテナを設置する。 通信機器類の設置・調整 アンテナを接続し、必要な調整を行う。 警報サイレン塔への音声発信を確認する。 【対象アイテム】 CHM-DZN-01
通信関連機材
CHM-DZN-01：HF 無線機（音声送信用）
CHM-DZN-02：アンテナタワー
CHM-DZN-03：避雷装置
Overall preparation
1. Installation to NWFFWC, Thimphu
1-1. GTS Mssage Switching System (GTS/MSS) Preparation for installation
Installation and network setting
Communication system setting to Met. Dept. of Thai/India Initial operation training
Operation monitoring and bug fixing 1-2. Central Operation System (COS)
Installation and network setting Initial operation training
1-3. Communication System
Radio communication system setting 2. Instrallation to Mangdechhu Basin 2-1. Jongthang AWLS
2-2. Bjizam AWLS
2-3. Mangdechhu Control Center Installation of monitoring system Installation of communication system Initial operation training
2-4. Mangdechhu Siren Tower (3)
Installation of siren equipment & powersupply Installation of communication system
2-5. Tongsa Dzong Communication System 3. Installation to Chamkharchhu Basin 3-1. Tsampa AWS Installation
3-2. Kagthang AWLS Installation 3-3. Kurjey AWLS Installation 3-4. Chamkharchhu Control Center
Installation of monitoring system Installation of communication system Initial operation training
3-5. Chamkharchhu Siren Tower (6)
Installation of siren equipment & powersupply Installation of communication system
3-6. Jakhar Dzong Communication System
Hydro-Met Observation System Engineer A 4.33 MM
Hydro-Met Observation System Engineer B 4.17 MM
Communication System Engineer A 3.50 MM
Communication System Engineer B 1.17 MM
Hydro-Met Observation System Engineer A 3.00 MM
Hydro-Met Observation System Engineer B 2.33 MM
Communication System Engineer A 2.17 MM
Communication System Engineer B 1.33 MM
MM
現地据付業務スケジュール Tentative Installation Schedule
2015 3 4 5 6 7 Installation Engineer Team A Team B 22.00 Th Th Thimphu Thimphu
Thimphu Thimphu ThimphMangde Thimphu Thimphu
Thimphu Thimphu ThTh Th Th ThimphChamkh Thimphu Mangde Thimphu Mangde
Thimphu Mangde ThimphMangde
Th Th Th Th Thimphu Chamkhar Thimphu Chamkhar Thimphu Chamkhar Thimphu Chamkhar Thimphu Chamkhar Th Thimph Thimph Thimphu Thimphu Thimphu Thimphu Thimph Th Thimph Thimph Thimph Th Thimphu Thimphu Thimphu Th Thimphu Thimph Thimph Th Thimphu Thimph Thimphu Thimphu Th Thimphu Mangde
