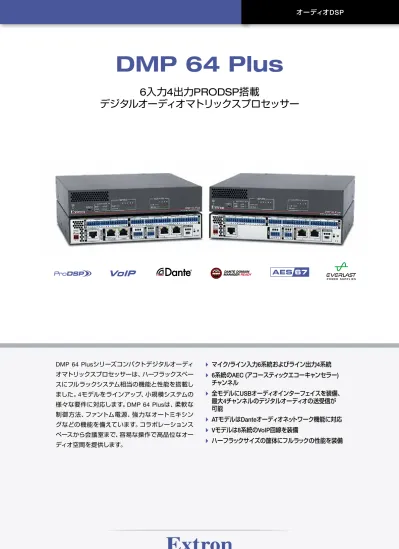

オーディオ DSP DMP 64 Plus 6 入力 4 出力 PRODSP 搭載デジタルオーディオマトリックスプロセッサー DMP 64 Plusシリーズコンパクトデジタルオーディオマトリックスプロセッサーはハーフラックスペースにフルラックシステム相当の機能と性能を搭載しました 4モデルをライン

(1)

オーディオDSP

DMP 64 Plus

6入力4出力PRODSP搭載

デジタルオーディオマトリックスプロセッサー

DMP 64 Plusシリーズコンパクトデジタルオーディ

オマトリックスプロセッサーは、ハーフラックスペースにフルラックシステム相当の機能と性能を搭載し

ました。

4モデルをラインアップ、小規模システムの

様々な要件に対応します。

DMP 64 Plusは、柔軟な

制御方法、ファントム電源、強力なオートミキシングなどの機能を備えています。コラボレーションスペースから会議室まで、容易な操作で高品位なオーディオ空間を提供します。

A

マイク/ライン入力6系統およびライン出力4系統

A 6系統のAEC (アコースティックエコーキャンセラー)

チャンネル

A

全モデルにUSBオーディオインターフェイスを装備、

最大4チャンネルのデジタルオーディオの送受信が 可能

A ATモデルはDanteオーディオネットワーク機能に対応 A Vモデルは8系統のVoIP回線を装備

A

ハーフラックサイズの筐体にフルラックの性能を装備

(2)

DMP 64 Plus シリーズデジタルオーディオマトリックスプロセッ

サーは、ハーフラックサイズのコンパクトな筐体に、

AECに対応し

たDSP入力6系統を装備しています。柔軟なミキシングマトリック

ス、

USBオーディオインターフェイス、 6x4アナログ入出力を装備し

ており、システムの様々な要件に応じた信号接続とルーティングが容易に可能です。

ATモデルはPoE+による電源供給が可能、 32x16 Dante入出力により一般的なアレイマイクなど、様々なDante機器

に対応します。また、

Vモデルはコラボレーションシステムに8系統

のVoIP回線を提供します。また、オーディオコントロールパネル用

ACPバス、 DTP CrossPoint

^®や他のデジタルオーディオマトリックスプロセッサーとの双方向デジタルオーディオ接続用拡張ポート、

オーディオファイルプレーヤー8ユニット、設定可能なマクロを装備しており、様々な小規模システムでご使用いただけます。

AEC (アコースティックエコーキャンセラー)

DMP 64 Plusシリーズはエクストロン独自開発の会議用AEC機能を

搭載しています。

AECは効果的な遠隔会議を行うために不可欠な機

能で、すべての会議参加者が明瞭で自然なコミュニケーションを行うことを可能にします。各モデルとも、独立した6系統の高性能AEC を搭載、ノイズキャンセラーも利用可能です。ビデオ会議において両者が同時に発言したようなダブルトーク状態や、ニアサイドでワイヤレスマイクを使用したような場合、

AEC

処理は困難です。エクストロンのAECは、エコーの収束が高速で、従来AEC処理が困難であった状況でも最大限の明瞭度が得られます。

Dante接続機能

Danteを搭載したDMP 64 Plus ATモデルはDante Domain Manager

に対応、

LAN経由で様々な規模のDanteデジタルオーディオ伝送に

対応可能です。

1台のDMP 64 Plus ATモデルは、ネットワーク経由

で16系統のデジタルオーディオ出力および32系統のデジタルオーディオ入力が可能、一般的なDante対応マイクを容易に接続することができます。

2ポートギガビットスイッチ内蔵、他のDante対応機器と

シンプルで低コストなオーディオシステムの構築が可能です。さらに、

DMP 64 Plus ATモデルはプライマリーとリダンダント(予備系統)

構成のDanteオーディオネットワークに対応するように設定可能です。また、

AES67にも対応しています。 Danteに対応したエクストロ

ンのオーディオ機器のネットワークをセットアップするには、

Dante ControllerソフトウェアとエクストロンのDSP Configuratorソフトウ

ェアが必要です。

PoE機能

Danteネットワーク接続機能に対応したATモデルはPoE+による電

源供給が可能です。

FlexInput

DMP 64 Plusが装備する6系統のメインDSPチャンネルはすべて FlexInputソースの選択が可能、任意のDante入力、拡張オーディオ

入力、

6系統のマイク/ライン入力から 1系統をメインDSPチャンネ

ルにルーティング可能です。これにより、任意のオーディオソース

を、

AECを含むフル機能のDSPでプロセッシング可能です。

USBオーディオインターフェイス

USBオーディオインターフェイスを装備、 PCと接続してソフトウェ

アコーデックやコンピューターオーディオに対応します。

A マイク/ライン入力6系統およびライン出力4系統

A

6系統のAEC (アコースティックエコーキャンセラー)チャンネル

A 全モデルともUSBオーディオインターフェイスを搭載、最大4チャンネルのデジタルオーディオの送受信が可能 – PCベースのソフトウェアコーデックや再生用プログラムソースに容易に接続可能です。

A

ATモデルはDanteオーディオネットワーク機能に対応 – - Danteネットワークから32チャンネルのオーディオを受信 - Dnateネットワークに16チャンネルのオーディオを送信 - Dante Domain Manager対応

- AES67対応

A

Vモデルは8系統のVoIP回線を提供 – RFC 3261準拠のSIP (Session Initiation Protocol) 2.0による接続に対応

A コンパクトなハーフラックサイズ

A メイン入力にFlexInput機能を装備 – 6系統のメイン入力すべてにFlexInput機能を装備、

Danteチャンネル、拡張入力、またはマ

イク/ライン入力1系統を選択可能です。これにより、

Danteチャ

ンネルからの入力に、

AEC等の様々なDSP機能を使用すること

が可能です。

A

ATモデルはPoE+による電源供給が可能

A オプションでACPシリーズオーディオコントロールパネルをご用意、オーディオシステムの直観的な制御が可能

– DMP 64 Plusと

ダイレクトに接続可能、フル機能のコントロールシステムを必要としないオーディオシステムに柔軟なオーディオ制御機能を提供。

A リモート制御またはフィードバック用I/O – デジタル入出力ポート各6系統を装備しています。

DMP 64 Plusをプログラミングして、

マイクの起動、ミュートまたはプリセットの呼び出しなどの外部トリガーを検出して、対応する動作を設定することが可能です。

A マクロ機能によりローカル機器または離れた場所に設置した機器にLAN経由で複数コマンドを連結して伝送可能

– 1台の DMP 64 Plusをコントロールシステムとの一元的なインターフェイス

として使用し、他のDMPオーディオプロセッサーやDTP CrossPoint マトリックススイッチャーにコマンドを伝送することが可能です。

A

4系統すべてのアナログ出力と16系統すべてのDante/拡張出力の

高度なオーディオプロセッシング – DMP 64 Plus 1台あたり最大

20のスピーカーエリアを設定可能、それぞれのエリアにフルプロセ

ッシングが可能、本格的なミックスマイナスシステムに最適です。

A 大規模なマトリックスミキシングにより、いずれかまたはすべての出力に個別にルーティング可能 – 54入力28出力ミキシングマトリックスにより、すべてのメイン入力、

AUX入力、 Dante入力、

バーチャルリターンバスを、アナログ出力、

AUX出力、 Dante出

力、バーチャル送信バスのいずれかまたはすべてに個別にルーティング可能です。

A

16系統のバーチャルプロセッシングループにより、サブミキシン

グおよびプロセッシングに柔軟に対応可能 – 単一のバーチャルチャンネルを使用して、多数の入力に共通のプロセッシングを適用することが可能。

A 最大8ユニットのオーディオプレーヤーを使用して、システムのセットアップ時または運用時のオーディオファイル再生が可能

– 提

供されているピンクノイズ、ホワイトノイズおよび正弦波ファイルの使用、またはユーザーが用意したWAV、

MP3、 WMA、 AIFF、 AAC

またはRAWファイルをインポート可能です。これらのファイルは、

再生時間約20分までの24ビット/48 kHzのRAWファイルに自動的に変換され、内蔵ストレージに保存されます。

概要主な特長

(3)

HCR 102

CONFIG 1

SIGNAL HDCP

LPCM-2CH MULTI-CH 1

R

INPUT AUDIO ^MENU

ENTER HOLD FOR 720p/1080p

POWERSTANDBY

LAN

WiFi1 2 3 4

XPA U 1002 SERIES LIMITER/PROTECT

SIGNAL OVERTEMP 12

POWER AMPLIFIERS

Extron

XPA U 1002-70V パワーアンプ

Extron

DMP 64 Plus C V AT

デジタルオーディオマトリックスプロセッサー

OUTPUTS INPUTS

ACTIVITY CONFIGEXP

USB LAN 1 LAN 2

DMP 64 Plus DIGITAL MATRIX PROCESSOR

1 2 3 4 5 6 1 2 3 4

CLIP SIGNAL

CLIP

SIGNAL USBオーディオ

HCT 103 2

INPUTS ₂ ₃ ₄

SIGNAL HDCP

3 4

オーディオ

ディスプレイ

Dante卓上マイク

USBカメラ

Webポータル

キャプチャーHDMI HDMI

オーディオ

HDMI

RS-232

USB USB

イーサネット

イーサネットイーサネット/PoE

イーサネット/PoE

イーサネット/PoE イーサネット/PoE

HDMI

HDMI ノートPC

Extron HC 404 トランスミッター

Extron HC 404 レシーバー CATxケーブル

最長70 m

Extron TLP Pro 1025T TouchLink Pro 卓上型10インチタッチパネルl Extron

SF 26CT スピーカー

PC オーディオ

システム例

Zoom Roomオーディオ

Zoomを装備したこのコラボレーションルームでは、オーディオプロセッシングをDMP 64 Plus C V ATで行い、ソース機器とディスプ

レイはHC 404システムで接続しています。

2台のDante卓上アレイマイクはDMP 64 Plus C V ATにイーサネットで接続され、 AECを含

む会議機能に必要なすべてのプロセッシングが行われます。ユーザーは必要に応じて、

Zoom Webポータルと専用のVoIPサーバーを

切り替えることが可能です。システム全体がエクストロンのTLP Pro 1025Tタッチパネルによりネットワーク経由で制御されています。

XPA U 1002-70Vパワーアンプが、 2台のSF 26CT 2ウェイシーリングスピーカーをドライブして、高品位なミックスマイナスオー

ディオ再生を行います。

(4)

各部機能

FlexInputチャンネル6系統

AEC、フィルター、ダイナミクス、オートミキシング、ディレイ、ダッキングを含むフル DSP機能を装備

コンパクトなハーフラックサイズ より少ないラックスペースやテーブル下に容易に設置可能

入力合計46系統、出力合計28系統 Dante、拡張バス、アナログ、USBおよび VoIP経由

フロントからリアへの通気

横方向に並べて、または上下に複数ユニットを設置可能

デジタルI/Oポート マイク動作やミュート等のリモート制御が可能 拡張ポート

他のDMPまたはDTP CrossPoint との双方向デジタルオーディオ接続を提供

32入力16出力Danteオーディオネットワーク機能 Dante Domain ManagerおよびAES67に対応

ACPバス

ACPシリーズオーディオコントロールパネルを接続して、ボリューム調整やプリセット/マクロの呼び出しが可能

コントロールシステムとの接続 RS-232やネットワーク経由でDSP 機能を外部から制御

VoIP対応

SIP (Session Initiation Protocol) 2.0に対応した VoIP回線は8系統を装備

USBオーディオインターフェイス

会議用ソフトウェアコーデックやコンピューターベースのオーディオ録音/再生機能とのデジタル接続を提供

アナログオーディオ入出力 従来のアナログ機器接続用に入力6系統、出力4系統を装備

(5)

オーディオシステム

ゲイン バランス出力: 0 dB、アンバランス出力: -6 dB 周波数特性 20 Hz～20 kHz、±0.2 dB

THD + ノイズ <0.01% (20 Hz～20 kHz、最大出力レベル時)

S/N比

デジタル入力からアナログ出力 >107 dB (20 Hz～20 kHz、バランス、最大出力時、フィルターなし)

アナログ入力からデジタル出力 >110 dB (20Hz～20kHz、フルスケール出力時、フィルターなし)

デジタル入力からアナログ出力 >115 dB (20 Hz～20 kHz、バランス、最大出力時、フィルターなし)

クロストーク <-90 dB (20 Hz-20 kHz、フルロード時) オーディオ入力

信号タイプ/数 モノラル6系統またはステレオ3系統、マイク/ライン (バランス/アンバランス) 、ファントム電源供給可能

コネクター ミニ 6ピンターミナルブロック3系統、モノ ラル(バランス/アンバランス)

インピーダンス >10k Ω (アンバランス/バランス) 入力レベル -60 dBVまたは+4 dBV (入力ゲインにより-10

dBV調整可能)

最大レベル +21 dBu (定格THD+ノイズ、マイクゲイン 0 dB設定時)

CMRR >60 dB (通常)

DCファントム電源 DC +48 V±10% (入力1-6、個別にオンオフ切

替可能) オーディオ出力

信号タイプ/数 モノラル 4系統またはステレオ 2系統、ライン(バランス/アンバランス)

コネクター ミニ6ピンターミナルブロック 2系統、モノラル (バランス/アンバランス)

インピーダンス 100 Ω (バランス)、50 Ω (アンバランス) ゲインエラー ±0.1 dB (チャンネル間)

最大レベル(Hi-Z) >+21 dBu (バランス)または>+15 dBu (アンバランス)

オーディオプロセッシング

A/D、D/A変換 24ビット、48 kHzサンプリング

AECテール長 >200 ms

AECコンバージェンス最大60 dB/秒

ノイズキャンセル 最大20 dB、ソフトウェアから選択 オーディオ拡張ポート

伝送フォーマット 独自フォーマット コネクター RJ-45 1系統

入力 16 系統 Rx

出力 16 系統 Tx

オーディオフォーマット 24ビット、48 kHzサンプリング、非圧縮 接続用ケーブル シールド付きCAT6ケーブル、最長10 m (長さ

30 cmのケーブルが付属) USBオーディオポート

コネクター USBミニB 1系統 (リアパネル)

USB規格 USB 2.0、ハイスピード

ATポート(DMP 64 PLUS ATモデルのみ) — オーディオトランスポート伝送 Dante/AES-67、ソフトウェアから選択可能 コネクター RJ-45コネクター 2系統(Danteインターフェイ

ス用 2ポートギガビットスイッチ)

入力 32 系統 Rx

出力 16 系統 Tx

オーディオフォーマット 24ビット、48 kHzサンプリング、非圧縮遅延設定可能: 0.25 ms、0.5 ms、1.0 ms

(デフォルト)、5.0 ms

VOIPポート(DMP 64 PLUS Vモデルのみ) コネクター RJ-45 1系統 データレート 10/100/1000 Base-T

信号プロトコル SIP - セッション開始プロトコル、RFC 3261および関連RFC

検出プロトコル LLDP-MED (オプション)

回線最大8系統の個別回線

対応コーデック 広帯域を含む各種ITUコーデック 初期設定 リンク速度と二重化のレベル = 自動認識

IPアドレス= 192.168.1.254 サブネットマスク = 255.255.255.0 デフォルトゲートウェイ = 0.0.0.0 DHCP = オフ

コントロール/リモート

シリアルホストコントロールポート 双方向RS-232、ミニ3ピンターミナルブロック 1系統

ボーレート & プロトコル 38400ボー、8データビット、1ストップビット、パリティなし

USBコントロールポート USBミニB 1系統(フロントパネル)

ACPコントロールポートミニ4ピンターミナルブロック 1系統、最大

8台に対応

ピン配列 1ピン = +12 V、2ピン = +信号、3 = -信号、4

= GND

電源最大6 W

デジタルI/O 6ピンミニターミナルブロック 6統(オーディオ入力と共用)

ピン配列 1 = 入力、2 = G、3 = 出力1 電圧範囲入力 = 0V～+12V

出力 = 0V (ロー)、5V (ハイ) ソフトウェアによりプログラム可能 イーサネットホストポート RJ-45 1系統

データレート 10/100/1000 Base-T

プロトコル ARP、ICMP、IP、TCP、DHCP、HTTPS、Telnet、SSH ウェブサーバー 最大200同時セッション

プログラム制御 DSP Configurator Windows^®用コントロール/設定プログラム

Extron SIS^™(Simple Instruction Set) Microsoft^® Internet Explorer^®、Telnet 一般

電源電圧 AC 100～240V、50/60Hz、ACアダプター 電源入力要件 DC 12 VまたはPoE+ (PoE IEEE 802.3at) 冷却ファン（フロントからリアへの空気流、可

変速、周囲温度45 °C未満でOFF) マウントオプション

ラックマウントオプションの1Uラックシェルフを使用什器マウントオプションのアンダーデスクマウントキッ

トを使用

寸法（突起物含まず） 幅221mm×高さ43mm×奥行き241mm（1U 高、1/2ラック幅）

適合規格 CE、c-UL、UL、CE、C-tick、FCC Class A、

ICES、RoHS、VCCI、WEEE 保証 3年

注: すべての公称レベルは±10%の誤差を含みます。

仕様書のダウンロードはこちらから www.extron.co.jp

外観および仕様は予告なく変更する場合がありますのでご了承ください。

主な仕様

製品名 機能・説明 製品番号

DMP 64 Plus C 6x4デジタルオーディオマト

リックスプロセッサー、AEC 60-1823-01 DMP 64 Plus C AT 6x4デジタルオーディオマト

リックスプロセッサー、AEC、Dante 60-1823-10 DMP 64 Plus C V 6x4デジタルオーディオマト

リックスプロセッサー、AEC、VoIP 60-1824-01 DMP 64 Plus C V AT 6x4デジタルオーディオマト

リックスプロセッサー、AEC、VoIP、Dante 60-1824-10

(6)

ワールドワイド・セールスオフィス

エクストロンジャパン

〒１０２−００８２東京都千代田区一番町１６番地共同ビル TEL：０３−３５１１−７６５５／FAX：０３−３５１１−７６５６

e-mail: [email protected] www.extron.co.jp

アメリカ（アナハイム、NC州ローリー、シリコンバレー、ダラス、ニューヨーク、ワシントンDC）、カナダ（トロント）、メキシコ（メキシコシティー）、フランス（パリ）、

イギリス（ロンドン）、ドイツ（フランクフルト）、スウェーデン（ストックホルム）、オランダ（アムスフォート）、ロシア（モスコワ）、UAE（ドバイ)、

イスラエル（テルアビブ）、オーストラリア(シドニー、メルボルン)、インド（ニューデリー、ムンバイ、バンガロール)、

シンガポール、韓国 (ソウル)、中国（北京、上海、香港 )

11-2021 68-3472-01 REV. A A4 - Japanese - NP
