梯子型強相関電子模型における光照射効果

梯子型強相関電子模型における光照射効果

著者

橋本 博志

学位授与機関

Tohoku University

梯子型強相関電子模型における

光照射効果

東北大学大学院理学研究科

物理学専攻

橋本博志

平成

24

年

目次

第1章 序論 5 1.1 はじめに . . . 5 1.2 梯子格子銅酸化物Sr_14-xCa_xCu₂₄O₄₁ . . . 6 1.2.1 梯子格子銅酸化物の電子状態 . . . 6 1.2.2 梯子格子銅酸化物における理論研究 . . . 9 1.3 梯子格子銅酸化物Sr_14-xCa_xCu₂₄O₄₁ における光誘起現象 . . . 12 1.3.1 銅酸化物における光誘起現象. . . 12 1.3.2 梯子格子銅酸化物Sr_14-xCa_xCu₂₄O₄₁ における光誘起現象 . . . 14 1.4 本研究の目的と構成 . . . 15 第2章 模型と手法 17 2.1 理論模型 . . . 17 2.2 計算手法 . . . 18 2.2.1 ランチョス法の原理 . . . 18 2.2.2 基底状態のおける動的相関関数 . . . 20 2.2.3 ランチョス法による実時間ダイナミクス . . . 21 2.3 光学電気伝導度とドルーデ・ウェイト . . . 22 第3章 計算結果 27 3.1 基底状態の電子状態 . . . 27 3.2 光励起状態 . . . 34 3.2.1 静的物理量の時間依存性 . . . 35 3.2.2 光学電気伝導度スペクトルの時間依存性 . . . 44 3.2.3 一粒子状態密度スペクトルの時間依存性 . . . 60 第4章 結論 65 参考文献 67 謝辞 69

第

1

章

序論

1.1

はじめに

強相関電子系とは電子相関が物性を強く支配する物質系である。典型的な強相関電子系の物 質群として遷移金属酸化物が挙げられる。特に 1980 年代の高温超伝導の発見以降、電子相関 効果の研究が精力的に行われてきた。このような物質群において物性を決める d 電子は軌道 半径が狭くバンド幅は小さいため、電子間に働くクーロン相互作用が有効的に大きくなり、電 子相関は重要な役割を果たす。電子相関の重要性は初めに NiO、CoO などの絶縁体の説明に おいて指摘された [1]。強いクーロン相互作用が働く系では、電子の遍歴性と局在性が拮抗し 金属絶縁体転移を起こす。このように強相関電子系は 2 つの異なる性質が競合する舞台であ り、そこでは多彩な物性を示す。また複数の相の競合が存在するとき、その相境界近傍で大き な揺らぎが観測される。そのため相境界近傍では外場に対して非線形な応答を示したり、系全 体の性質が変わるなどの劇的な変化が期待される。 近年、光照射による強相関電子系の非平衡現象の研究が盛んに行われている。光照射効果は 半導体においてはホール電子対の生成であり金属的な状態変化を起こすが、モット絶縁体にお いてはダブロン（電子二重占有サイト）・ホロン（電子非占有サイト）対の生成であり、これ までに多くの物質において光誘起金属転移が観測されている [2–4]。また強相関電子系では電 荷自由度の他に、スピン、軌道、格子などの自由度が重要となり、これらの自由度は密接に結 びついているため光照射効果は電荷自由度による金属転移のみならず、スピン・軌道状態を大 きく変える可能性が示唆されている。光照射による応答の観測にはフェムト秒オーダーの幅を 持つパルス光の技術の進歩、普及が大きな役割を果たしてきた。系の応答は相互作用のエネル ギースケールによりフェムト秒からピコ秒の超高速な時間スケールで起こる。超短パルス光の 技術発展はこのような時間スケールでの応答の観測を可能にさせ、強相関電子系の研究に非平 衡ダイナミクスという新たな視点を与えることが期待される。近年では X 線源や測定技術の 更なる進歩により、ピコ秒オーダーの時間分解の X 線分光、X 線回折や光電子分光が可能と なってきており、複数の自由度の非平衡ダイナミクスが直接観測できるようになった [5]。こ れらの技術進歩に伴い光誘起現象は銅酸化物における光誘起超伝導転移 [6] やマンガン酸化物 における隠れた秩序相の発見 [7] など新たな広がりを見せている。このような強相関電子系に

6 第1章 序論 おける非平衡現象は量子効果や多体効果が重要になり、それらの正確な扱いが不可欠であると 予測される。

1.2

梯子格子銅酸化物

Sr

_14-x

Ca

_x

Cu

₂₄

O

₄₁ 高温超伝導の発見以降、銅酸化物は強相関電子系における最も興味ある物質の 1 つとして 多くの研究者の注目を集めてきた。梯子格子銅酸化物 Sr_14-xCa_xCu₂₄O₄₁ は2 次元的な格子 構造を持たない銅酸化物として初めて超伝導転移を起こした物質であり、スピンギャップの存 在など 2 次元銅酸化物と大きく異なる性質を示すためこれまでに多くの研究がなされてきた。 この節では梯子格子銅酸化物 Sr_14-xCa_xCu₂₄O₄₁ の電子状態に関するこれまでの実験と理論 を説明する。

1.2.1

梯子格子銅酸化物の電子状態

梯子銅酸化物 Sr_14-xCa_xCu₂₄O₄₁ はCu₂O₃ による梯子格子面と CuO₂ による 1 次元鎖面 の2 つ面によって構成されている。これらの 2 つの面は Sr/Ca 面によって分けられており、 図1.1 のように交互に積層した結晶構造を持つ物質である [8]。梯子格子と 1 次元鎖の構造は

(a)

(b)

図1.1 Sr_14-xCaxCu24O41 の格子構造 [8]。(a) Sr14-xCaxCu24O41 の 3 次元格子構造。 (b) 梯子格子面と1 次元鎖面の2 次元格子構造。 CuO₄ の基本構造で表される。1 次元鎖は CuO₄ が辺を共有した構造であり、梯子格子は同 一の梯子内では 2 次元銅酸化物と同様に CuO₄ が頂点共有し、梯子間では辺を共有した構造 である。 Sr とCaの形式価数は共に +2 価であり Ca置換によって全体のホール濃度は変わらずCu イオンの平均価数は +2.25 価であり、Sr_14-xCa_xCu₂₄O₄₁ は全ての x においてホールドープ 系である。Cu イオン間の遷移積分は O イオンの共有の仕方によって大きく異なる。同一梯 子内のCu イオン間では CuO₄ は頂点共有しており、Cu - O - Cu の結合角は約 180 度であ

る。このとき Cu イオンの原子軌道 dx2_−y2 とO イオンの原子軌道 p_x,y の重なりから Cu イ オン間の電子遷移積分は大きな値を持つ（t ∼ 0.35 eV [8]）。一方、梯子間と 1 次元鎖におけ る Cu イオン間のように CuO₄ が辺を共有している場合、Cu - O - Cu の結合角は約 90 度 であり近接する Cu イオン間で同じ O イオンの 2p 軌道を共有することができないため、Cu イオン間の電子遷移積分は小さい。このため梯子脚方向の伝導は梯子格子が主に担うと考えら れる。また梯子横木方向の伝導性は低いことが予想される。 図1.2 (a) Sr_14-xCa_xCu₂₄O₄₁ の電気抵抗率[8]。左図は c 軸方向、右図はa軸方向の測 定結果。(b) Sr_14-xCa_xCu₂₄O₄₁ の梯子脚方向の光学伝導度 [9]。 図 1.2 (a) は Sr_14-xCa_xCu₂₄O₄₁ の電気抵抗率の温度依存性である。x(Ca) < 8 では抵抗 率は c 軸（脚方向）、a 軸（横木方向）ともに絶縁体的であり、x(Ca) > 9 以上で脚方向に金 属的な振舞い（ dρ/dT > 0 ）が現われている。図 1.3 (b) は各 x における光学伝導度であ る。光学伝導度にはドルーデ成分と見なせる 1 eV以下の構造と2 eV のエッジ構造、3 eV の ピーク構造の 3 つの特徴が見られる。2 eV の構造は梯子格子の電荷移動型ギャップであり、 3 eV は 1 次元鎖面の電荷移動型ギャップである。Ca 置換によりドルーデ・ウェイトの増加 と2 eV 付近の電荷移動型ギャップの減少を示しているが、これらは 2 次元銅酸化物における ホールドーピングによる振舞いと似た振舞いである。 Ca 置換による梯子方向の電気抵抗の減少に対して Osafune らは1 次元鎖面から梯子格子 面へのホールの再配置を提案した [9]。Osafune らは梯子脚方向の電気伝導度から有効電子 数を Neff(ω) = 2m0V πe2 ∫ ω 0 σc(ω′)dω′ (1.1) を定義し、1 次元鎖面と梯子格子面のホール分布の解析を行った。ここで m0 は自由電子の質 量であり、V は単位格子の体積である。図 1.3 (a) に有効電子数の結果を示す。梯子脚方向の

8 第1章 序論

(a)

(b)

図1.3 (a) 光学伝導度から求めた有効電子数のエネルギー依存性。(b) 有効電子数から求 めた梯子格子面、1 次元鎖面それぞれの銅原子の価数。 伝導性が梯子格子に由来することから1.2 eV での有効電子数の増加を1 次元鎖面から梯子格 子面へのホール移動によるものと仮定し、梯子格子面と1次元鎖面の銅原子の価数を解析した 結果を図 1.3 (b) に示す。結果から Ca 置換によって梯子格子に分布するホールが増加する様 子が見られる。これらはセルフドープと呼ばれる。Mizuno らは梯子格子と 1次元鎖の銅原子 の結晶場ポテンシャルの Ca 置換による変化を調べ、x の増加に対して梯子格子のホールが増 加する方が安定的になることを示し [10]、理論的にセルフドープの可能性を示した。以上から 図 1.2 の Ca 置換による脚方向の抵抗率の減少は 1 次元鎖から梯子格子へのホールの再配置 によるものであると考えられる。 Uehara らはSr_14-xCa_xCu₂₄O₄₁ がx = 13.6 のとき圧力3 GPa 下において超伝導転移を起 こすことを示した [11]。その後、x = 10 以上の領域でも高圧下で超伝導転移をすることが発 見された。Nagata らは高圧下における電気抵抗率の異方性を調べ、電気伝導への圧力の効果 は1 次元的な伝導から 2 次元的な伝導へのクロスオーバーであることを示した [12]。また超 伝導の転移温度は伝導性の異方性が最も小さいとき最高値を取ることからSr_14-xCa_xCu₂₄O₄₁ で見られる超伝導は梯子格子に由来した機構を持つものではなく、異方的2 次元系での超伝導 であると考えられている。 また梯子格子を持つ銅酸化物に共通した特徴としてスピンギャップの存在が挙げられる。 梯子格子を持つ銅酸化物の研究は 1990 年代初期から SrCu₂O₃ により行われた。SrCu₂O₃ の帯磁率測定では図 1.4 (a) のように低温領域に向かって連続的な減少が発見され、スピ ン励起にギャップがあることを示唆している [13]。この帯磁率の温度依存性は梯子横木方 向のサイトを独立に扱う Troyer 模型を用いた解析結果（図 1.4 (b) ）とよく一致してお り [14, 15]、スピンギャップは梯子格子に由来したものであると考えられている。図 1.4 (a) で示すSr_14-xCa_xCu₂₄O₄₁ の帯磁率には 1 次元鎖面と梯子格子面の両方の寄与がある。1 次 元格子を持つ銅酸化物の帯磁率は反強磁性的な相関を持つ 2 サイトを独立なダイマーと見な す反強磁性ダイマー模型でよく説明できることが示されており、図 1.4 (b) に示すように反

0 200 400 600 800 0 1 2 3 4 5 Temperature (K) Sr14Cu24O41 dimer model + Troyer model dimer model J = 11.2 meV N_D = 2.0 Troyer model L= 32.5 meV 0 200 400 600 800 0 1 2 3 4 5 Temperature (K) Sr14Cu24O41 SrCu2O3 ) b ( ) a ( χ (10 -4 emu/Cu-mol) χ (10 -4 emu/Cu-mol)

(a)

(b)

図1.4 梯子格子銅酸化物の磁気帯磁率 [14]。黒丸はSr₁₄Cu₂₄O₄₁ の結果、白丸はCurie 項を除いた結果であり、逆三角はSrCu₂O₃の結果（Curie項は除く）である。(b) 模型解 析による計算結果。 強磁性ダイマー模型と Troyer 模型を併せた結果は実験結果をよく再現している。このことか らSr_14-xCa_xCu₂₄O₄₁ においても梯子格子には有限のスピンギャップがあると考えられてい る [14]。

1.2.2

梯子格子銅酸化物における理論研究

銅酸化物を対象とする理論研究としてCu のd 軌道とOの p軌道を考慮した強相関模型で ある d-p 模型や、その有効模型である t-J 模型による解析が行われてきた。また電子遷移項 とクーロン相互作用の競合する 2つの相互作用をを含むHubbard 模型の研究も強相関電子系 の基本的な模型として盛んに行われてきた。それぞれの模型において次元性は電子状態を大き く変える要素である。格子構造において 1 次元と 2 次元の中間的な存在である梯子格子を持 つ模型ではその物理的性質も 1 次元系と 2 次元系の中間的な状態になると予想されるが、偶 数本の脚を持つ梯子型模型では 1 次元の結果とも 2 次元の結果とも異なる特異な状態を持つ ことが知られている [16]。また 1 次元系は Bethe 仮説など様々な解析手法が適用できること から多くの知見が得られてきたが、2 次元系は有効な解析手法が限られ、十分な理解が得られ ていないのが現状である。このような状況の中、梯子型模型は 1次元系と同様に多くの有効な 解析手法が適用できると共に、次元性の理解や2 次元系への示唆を与える模型としてこれまで 大きな注目を集めてきた。ここでは本研究と大きな関わりを持つ梯子型強相関電子模型の定常 状態の理論研究について紹介する。 梯子格子の持つ特異なスピン状態を初めて示した梯子型t-J 模型を紹介する。梯子型 t-J 模

10 第1章 序論 型は H =J∑ i,α Si,α· Si+1,αJ′ ∑ i Si,1· Si,2 − t ∑ i,α,σ (¯c†_i,α,σc¯i+1,α,σ + H.c.)− t′ ∑ i,σ (¯c†_i,1,σ¯ci,2,σ + H.c.) (1.2) で与えられる。ここで i は梯子格子における横木の座標を表すインデックスで、α(= 1, 2)は 梯子格子を構成する 2 本の鎖を表すインデックスであり、σ(=↑, ↓) はスピンのインデックス である。また ¯ci,α,σ はホールの消滅演算子であり、Si,α はスピン演算子である。梯子格子の 特徴はJ′ ≫ J の極限でよく理解される。この極限で基底状態は図1.5 (a) で表すように梯子 (a) ハーフフィリング (b) 低濃度ドーピング 図1.5 J′/J が大きい極限での梯子格子の基底状態を表した模式図。(a) ハーフフィリン グの場合。緑枠はシングレット状態を表す。(b)低濃度ドーピングの場合。丸はホールサイ トを表す。 横木方向のシングレットが梯子脚方向に並んだ状態である。このような状態ではスピン励起に 対してシングレット・トリプレット励起に対応するJ′ のオーダーのギャップが生じる。また ホールがドープされた場合、ホールが同じ横木に属するサイトに対でドープされることにより 壊されるシングレットの数が1 つとなりエネルギー的に安定であると考えられるため、図 1.5 (b) のように2 つのホールが同じ横木に属するサイトに入ることが好まれることが予想され る。これは梯子格子ではドープされたホールはホール対束縛状態を形成することを意味してお り、その束縛エネルギーは J′ のオーダーであることが予想される。 Dagotto らは式 (1.2) で定義される梯子型 t-J 模型の図 1.5 で表されるような描像の妥当 性をLanczos 法による厳密対角化を用いて解析した [17]。ハーフフィリングの基底状態にお

いてスピンギャップの大きさを∆S = E(0, 1)− E(0, 0) （ここで E(n, S) はホール数 n 、

全スピン S における基底状態のエネルギー）によって評価し、図 1.6 (a) のように相互作用

が等方的な領域 J′/J ∼ 1 においてもギャップが開くことを示した。このような有限のスピ

(a) (b) (c)

図1.6 梯子型t-J 模型の厳密対角化による計算結果 [17]。(a) ハーフフィリングにおける

スピンギャップのJ′/J 依存性。破線はバルク極限へのサイズ外挿を行った結果。(b) ハー

フフィリングにおけるホール対束縛エネルギー。(c) クォーターフィリングにおける超伝導

相関関数。各線は下からJ’=0.4, 1.6, 4, 40 の結果[17]。

ホール対束縛エネルギーとして∆E = E(2, 0)− E(0, 0) − 2E(1, 1/2) を評価し、図 1.6 (b)

のように有限の値を持つことを示し、スピンギャップと同様に J′/J が等方的な領域までホー

ル対が形成されることを示した。またホール対の形成はそれらがクーパー対として働き超伝

導転移を起こす可能性を示唆している。超伝導相関関数としてC(m) =∑_i⟨∆†_i∆i+m⟩ /N で

定義される同時刻 ”pair-field” 相関関数の J′/J 依存性を図 1.6 (c) に示す。ここで ∆i は

∆i = (¯ci,1,↑¯ci,2,↓ − ¯ci,1,↓¯ci,2,↑)/

√ 2 で定義される pair-field 演算子である。J′/J の増加に対 して 計算したクラスターにおける最大距離の相関 C(m = 4) に増加が見られ、梯子格子の効 果により超伝導相関が発達することを見出した。以上のように、梯子型 t− J 模型は梯子格子 に特有なスピンギャップとともに新規超伝導体の候補として注目を集めた。 しかし以上の解析は現実的ではない t′ > J′ のパラメータ領域でのみ行われており、特異 なスピン状態が現実的なパラメータで実現するかは議論できていない。Noack らは梯子型ハ バード模型の基底状態を密度行列繰り込み群法（DMRG）を用いて解析した [18, 19]。梯子型 ハバード模型は H =−t ∑ i,α,σ (c†_i,α,σci+1,α,σ + H.c.)− t′ ∑ i,σ (c†_i,1,σci,2,σ + H.c.) + U ∑ i,α (ni,α,↑ni,α,↓) (1.3)

で与えられる。ここでci,α,σ は電子の消滅演算子であり、ni,α,σ = c†i,α,σci,α,σ は電子の数演

算子である。t-J 模型はハバード模型において二重占有サイトを排斥した模型と等価であり、 そのときスピン相互作用の大きさはJ = 4t2/U, J′ = 4t′2/U である。Noack らはハバード模 型においても t′/t = 1.0, U/t = 8.0、ハーフフィリングで有限のスピンギャップが開くことを 明らかにした。またホールドープ時でもホール密度が nh = 0.25 までスピンギャップが残る ことを示した。さらに図 1.7 (a) のスピン相関関数の距離依存性から減衰がいずれも指数関数 的であり相関長が有限であることから、基底状態がギャップのあるスピン液体状態であること

12 第1章 序論

を主張した。図 1.7 (b) で示す各横木に属するサイトごとのホール密度の結果ではピークの数

(a) (b)

図 1.7 梯子型 Hubbard 模型の密度行列繰り込み群による計算結果 [19]。(a) ハーフ

フィリングにおけるスピン相関関数 (−1)|i−j|⟨M_i,λz M_i,1z ⟩ , M_i,λz = n_i,λ,↑ − n_i,λ,↓ の計

算結果。(b) 各フィリングにおける局所ホール密度 1− ⟨ni⟩ の計算結果。パラメータは U/t = 8, t′/t = 1.5 がホール対の数に対応していることを示し、ハバード模型においてもホール対が形成されるこ とを示唆した。また梯子型t-J 模型と同様にハーフフィリングの系においてホール対束縛エネ ルギーが有限になることを示し、これらは梯子型ハバード模型においてもホール間に有効的な 引力相互作用が働くことを示唆している。

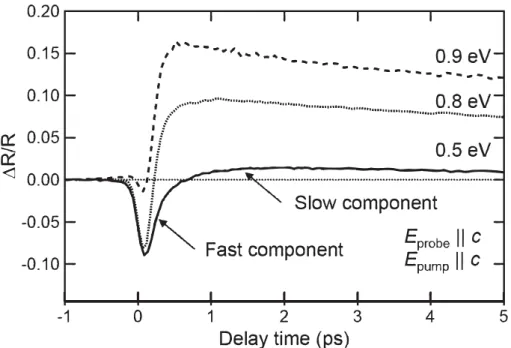

1.3

梯子格子銅酸化物

Sr

_14-x

Ca

_x

Cu

₂₄

O

₄₁

における光誘起現象

強相関電子系では強い相関効果に起因すると考えられる多彩な物性、例えば巨大磁気抵抗や 高温超伝導が発現する。これらの現象は化学ドーピングによって引き起こされ、物性が劇的に 変化することが知られている。このため遷移金属酸化物は特異な光照射効果が現れることが期 待され、強相関電子系における光誘起現象を調べる適当な物質群であると言える。この節では 絶縁相における強相関電子系における光誘起現象の典型的な例を示し、その後、本研究と最も 関係のある梯子格子銅酸化物の光誘起現象を述べる。

1.3.1

銅酸化物における光誘起現象

これまでに遷移金属酸化物における光誘起現象の研究は盛んに行われてきた。Kiryukhinら によってマンガン酸化物の光誘起絶縁体金属転移が観測されて以来 [2]、モット絶縁体からの 光誘起金属転移は多くの系で報告されている。近年 Okamoto らによって本研究と関連の強い

2 次元銅酸化物Nb₂CuO₄ と La₂CuO₄ における光照射実験が行われた [4]。図 1.8 (a) の実 線は定常状態の光吸収スペクトルである。Nb₂CuO₄（La₂CuO₄）において1.65 eV（2.2 eV）

のギャップ的な振舞いが見られており絶縁体的な特徴が現われている。このギャップは O 原

0.20

0 09

-0.6

(b)

_{1 58 eV}

_{2 25 eV pump}

1% electron

dope

2% hole

dope

0 027

-0.10

0

0.10

0.1 ps

0.5 ps

1.0 ps

5.0 ps

-0.06

-0.03

0

0.03

0.06

0.09

0.1 ps

0.5 ps

1.0 ps

5.0 ps

O

D

O

D

1.58 eV

pump

0.027

_(ph/Cu)

2.25 eV pump

0.055

(ph/Cu)

0

1

2

-0.05

0

0.05

0.10

_{1.0 ps}

_{5.0 ps}

0

1

2

-0.03

0

0.03

0.06

Photon energy (eV)

[OD(340 K)

−OD(292 K)] ( ×2.1) [OD(340 K)−OD(292 K)] ( ×2.5)

O

D

O

D

(c)

FIG. 2. (Color online) (a) OD spectra of NCO and LCO. The

0.20

0 09

-0.5

0

0.5

1.0

-0.6

-0.3

0

0.3

0.6

(b)

_{1 58 eV}

_{2 25 eV pump}

(a)

O

D

,

O

D

O

D

,

O

D

OD

NCO

(

×4)

1% electron

dope

OD

LCO

(

×4)

2% hole

dope

0 027

NCO

LCO

-0.10

0

0.10

0.1 ps

0.5 ps

1.0 ps

5.0 ps

-0.06

-0.03

0

0.03

0.06

0.09

0.1 ps

0.5 ps

1.0 ps

5.0 ps

O

D

O

D

1.58 eV

pump

0.027

_(ph/Cu)

2.25 eV pump

0.055

(ph/Cu)

0.05

0.10

_{1.0 ps}

_{5.0 ps}

0.03

0.06

O

D

O

D

(c)

図1.8 (a)（左）Nb₂CuO₄ と（右）La₂CuO₄の定常状態での光吸収スペクトル。破線は （左）Nb_1.99Ce_0.01CuO₄、（右）La_1.98Sr_0.02CuO₄ とのスペクトルの差分。(b) 光照射後 のスペクトルの差分 [4]。 型ギャップである。図 1.8 (a) の破線は化学ドープによる光吸収スペクトルの変化であるが、 ギャップ内の低エネルギー領域においてスペクトルが増大し、キャリアドープによる金属的な 特徴が現われている。図 1.8(b) は光照射による光吸収スペクトルの変化である。0.1 ピコ秒 において電荷移動型ギャップ以下の低エネルギー領域のスペクトルが増大している。光照射に よるスペクトル変化は化学ドープによるスペクトル変化と類似しており、光照射による金属転 移が起きていることを示唆している。2 次元銅酸化物を始め、多くの遷移金属酸化物では光照 射によってダブロンとホロンが対生成され、それらが伝導キャリアとして働くと考えられる。 このような光照射実験に関連してハバード模型における光照射効果に関する理論研究が行わ れている。Maeshima らは時間発展ダイナミクスを直接扱わず基底状態から光学遷移可能な 最低エネルギー状態を光照射状態と見なす近似により、1 次元ハバード模型におけるハーフ フィリングの場合の光照射状態の光学電気伝導度スペクトルを計算した [20]。図 1.9 (a) は 光照射前後での光学電気伝導度スペクトルである。光照射前において ω/t = 3 程度のギャッ プが開いているが、光照射後ではギャップ内に新たなピークが発達している。Filippis らは 2 次元ハバード模型を用いて光照射による時間発展ダイナミクスを解析した [21]。図 1.9 (b) は光照射前後の光学電気伝導スペクトルである。光照射前の光学電気伝導度スペクトルでは
