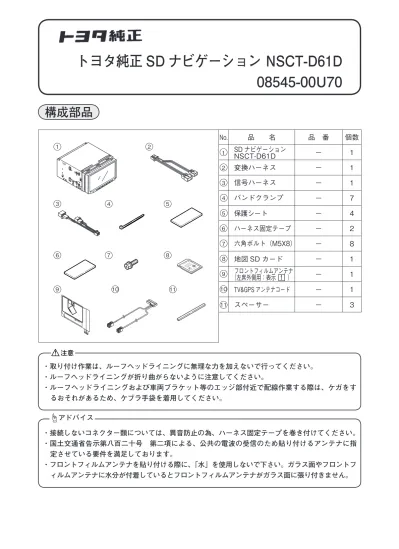

トヨタ純正 SD ナビゲーション NSCT-D61D
08545-00U70
構成部品
1 2 3 4 5 6 7 8 9 10 11 品 名 品 番 個数 No. SD ナビゲーション NSCT-D61D 変換ハーネス 信号ハーネス ハーネス固定テープ 保護シート バンドクランプ 六角ボルト（M5X8） 地図 SD カード TV&GPS アンテナコード フロントフィルムアンテナ （左席外側用：表示 １ ） スペーサー 1 1 1 7 4 2 8 1 1 1 3 − − − − − − − − − − − １ 2 3 4 5 6 7 8 10 9 11 アドバイス ・取り付け作業は、ルーフヘッドライニングに無理な力を加えないで行ってください。 ・ルーフヘッドライニングが折り曲がらないように注意してください。 ・ルーフヘッドライニングおよび車両ブラケット等のエッジ部付近で配線作業する際は、ケガをす るおそれがあるため、ケブラ手袋を着用してください。 ・接続しないコネクター類については、異音防止の為、ハーネス固定テープを巻き付けてください。 ・国土交通省告示第八百二十号 第二項による、公共の電波の受信のため貼り付けるアンテナに指 定させている要件を満足しております。 ・フロントフィルムアンテナを貼り付ける際に、「水」を使用しないで下さい。ガラス面やフロントフ ィルムアンテナに水分が付着しているとフロントフィルムアンテナがガラス面に張り付きません。配線概要図
GPS 用コネクター（緑色） ワンセグ TV 用コネクター（灰色） ⑩ TV&GPS アンテナコード ⑨フロントフィルムアンテナ （表示 1 ）車両外側からテープ等でフロントフィ ルムアンテナ⑨の貼付用基準線 １ をマーキングする。 （１） ・ 図は車両前方方向（車両外側）から見 た図を示しています。 ・貼り付け位置については、「取付要領書 （車種別編）」を参照してください。 ・テープ等でマーキングする際、テープ等の 基準線 １ になるようにしてください。
フロントフィルムアンテナ取付要領
・フロントフィルムアンテナ取付時の注意事項 ドライヤー 黒セララインまたは 黒セラドットライン 車両前 基準位置 ※ 車両外側から見た図です 基準線 1 テープ等でマーキングする ・フロントフィルムアンテナの取付 ※貼付位置寸法は取付要領書（車種別編）を参照 梅雨時期などの湿気の多い日は、フロン トフィルムアンテナ⑨がガラス面に貼り 付きにくいため、ガラス面をドライヤー や乾いた布等で乾かしてから作業を行っ てください。 フロントフィルムアンテナ⑨を張り付ける 際に、「水」を使用しないでください。ガ ラス面やフロントフィルムアンテナ⑨に水 分が付着しているとフロントフィルムアン テナ⑨がガラス面に貼り付きません。 アドバイス アドバイス アドバイスフロントフィルムアンテナ⑨の基準 線 ２ を黒セララインまたは黒セラ ドットパターンの最下端に合わせ、同 時に基準線 １ にフロントフィルム アンテナ⑨を合わせて粘着面 A 部を フロントガラス（室内側）に貼り付ける。 ハクリ用シール " ① " を利用してフロ ントフィルムアンテナ⑨からセパレー タ（中）をはがす。 （２） （３） ・ 粘着面 A 部は、何度か貼り直すことが できます。 ・フィルムエレメント上部が黒セラライ ンまたは黒セラドットパターンにか かっていない事を確認してください。 粘着面 A 部のセパレータ（中）のみ、 はがしてください。 フロントフィルムアンテナ①を貼付位 置に合わせ、ピックアップ貼付部下端 が黒セララインまたは黒セラドットパ ターンより 25mm 以内になっている事 を確認してください。 アドバイス セパレータ（小） ハクリ用シール " ① " 黒セララインまたは黒セラドットパターン最下端 粘着面 A 部 ハクリ用シール " ② " ハクリ用シール " ① " セパレータ（中） ピックアップ貼付部 25mm 25mm 黒セララインまたは 黒セラドットパターン フィルムエレメント上部が黒セララインまたは 黒セラドットパターンにかかっていない事を確認する ⑨フロントフィルムアンテナ ⑨フロントフィルムアンテナ 基準線 ２ 基準線 １ 基準線 ２
粘着面 A 部 セパレータ（大） ハクリ用シール " ② " ⑨フロントフィルムアンテナ セパレータ（大） 粘着面 A 部 手で 押さえる フィルムエレメント やわらかい布等 ⑨フロントフィルムアンテナ ⑨フロントフィルムアンテナ やわらかい布等でフロントフィルムア ンテナ⑨をガラス面に圧着する。 ハクリ用シール " ② " を利用してフロ ントフィルムアンテナ⑨からセパレー タ（大）を少しずつはがしながら、フ ロントフィルムアンテナ⑨をフロント ガラス（室内側）に貼り付ける。 （５） （４） ・フィルムエレメントに沿って数回〜数 十回程度圧着してください。 ・ヘラやスキージ等を使用しないでくだ さい。 ・ 粘着面 A 部を手で押さえながらセパ レータ（大）をはがしてください。 ・セパレータ（小）は、はがさないでく ださい。 ・シワや傷がつかないように注意してフ ロントフィルムアンテナ⑨を貼り付け てください。貼り付ける際、上下方向 にフロントフィルムアンテナ⑨をこす らないでください。シワがつく恐れが あります。 ・セパレータ（大）は、一度にはがさずに 少しずつはがしながら貼ってください。 アドバイス アドバイス
セパレータ（小）を持って 180°折り 返すようにゆっくりフィルムシートを はがす。 やわらかい布等でフロントフィルムア ンテナ⑨を定着させる。 （６） （７） ・勢いよくフィルムシートをはがさずと、 フィルムアンテナ⑨のフィルムエレメ ントがはがれる恐れがあります。 ・フィルムエレメントがガラス面に貼り付 いていることを確認しながらはがして ください。 ・フィルムエレメントがフィルムシート側 に残る場合は、フィルムシートを元に 戻して再度フィルムエレメント部をこ すってから、しばらく定着するのを待っ てはがしてください。 ・フィルムエレメントに沿って定着させ てください。 ・強くこすらないでください。傷がつく 恐れがあります。 ・ヘラやスキージ等を使用しないでくだ さい。 アドバイス アドバイス フィルムシート フィルムエレメント やわらかい布等 セパレータ（小） フィルムエレメント セパレータ（小） を持つ ⑨フロントフィルムアンテナ ⑨フロントフィルムアンテナ ⑨フロントフィルムアンテナ
フロントフィルムアンテナ配線要領
テープ等 （⑥ハーネス固定テープは使用しない） ピックアップ端子 ⑩TV&GPS アンテナコード ピックアップ端子貼付範囲 ピックアップ端子 （ピックアップ貼付範囲に正確に合わせる） ピックアップ端子 ※ピックアップ端子を 均等に 10 秒強く押し付ける 作業中のピックアップ端子にかかる負 担を軽減させるため、TV ＆ GPS ア ンテナコード⑩をガラス面へテープ等 で仮固定する。 TV ＆ GPS アンテナコード⑩をピッ クアップ端子からハクリ紙をはがし、 フィルムアンテナ⑨のピックアップ端 子貼付範囲（給電部）にピックアップ 端子を正確に貼り付ける。 （１） （２） ・TV&GPS アンテナコード⑩の配線につ いては、車種別に必要な要領が記載され ている「車種別取付要領書」を必ず参照 してください。 ・ピックアップ端子はフロントフィルム アンテナ⑨のピックアップ端子貼付範 囲（給電部）に合わせて正確に貼り付け てください。 ・テープ等はハーネス固定テープ⑥を使 用せずに、ガラス面に跡形が残らないも の（ビニールテープ等）を使用してくだ さい。 ・粘着力が低下するため、ピックアップ端 子を貼り直さないでください。 ・ピックアップ端子を貼り付ける際、手が ピックアップ端子の両面テープや、貼り 付け位置にふれないように注意してく ださい。 アドバイステープ等 ⑥ハーネス固定テープ ⑩TV＆GPSアンテナコード ⑩TV＆GPSアンテナコード ルーフヘッドライニングの端の部分を 少し下げ TV ＆ GPS アンテナコード⑩ をルーフヘッドライニング内に収め配 線する。 （３） ・ルーフヘッドライニングが下げにくい 場合は、リムーバー等を使用すると作業 が容易に行えます。 ・TV＆GPS アンテナコード⑩がルーフヘ ッドライニングからはみ出す場合は、 TV＆GPS アンテナコード⑩にハーネス 固定テープ⑥を巻きつけてルーフヘッ ド ラ イ ニ ン グ 内 に 収 め て く だ さ い 。 TV＆GPS アンテナコード⑩がはみ出さ ない場合は、必要ありません。 ・必ずピックアップ端子を手で押さえな がら作業を行ってください。 ・ 取り付け作業は、ルーフヘッドライニン グに無理な力を加えないで行ってくだ さい。 ・ ルーフヘッドライニングが折り曲がら ないように注意してください。 アドバイス
⑩TV＆GPSアンテナコードを ルーフヘッドライニングに対して垂直にする ピックアップ端子を 強くすみずみまで押しつける ⑩TV＆GPSアンテナコードを ルーフヘッドライニングに対して斜めにしない、 つっぱり感を与えない 斜めになっている つっぱっている 押さえる ⑥ハーネス固定テープ （コードを調整後に固定する） ピックアップ端子 押さえる ピックアップ端子 ⑩TV＆GPSアンテナコード ⑩TV＆GPSアンテナコード ピックアップ端子を手で押さえながら TV＆GPS アンテナコード⑩をルーフ ヘッドライニングに対して垂直になる ように指で調整する。 ピックアップ端子を手で押さえながら TV＆GPS アンテナコード⑩をルーフ ヘッドライニングの端から押し戻す。 TV＆GPS アンテナコード⑩がルーフ ヘッドライニングに対して垂直になっ ている事を確認する。 （４） （５） （６） ・ピックアップ端子をしばらくの間、均等 に強く押しつけてください。 ・TV＆GPS アンテナコード⑩がルーフヘ ッドライニングに対して垂直になって いない場合は、上記（4）、（5）の作業を繰 り返し行ってください。 ・以降の TV&GPS アンテナコード⑩の配 線については、「車種別取付要領書」を必 ず参照してください。 アドバイス 必ずピックアップ端子を手で押さえなが ら作業を行ってください。
結線方法
取付後の注意事項
SD ナビゲーション取り付け後、図の ように保護フィルムを取り外す。 （１） 保護フィルムの取り外しは、ディスプレ イの傷つき防止のため、取り付け・配線 作業を終えクラスターを復元してから行 ってください。 USB 接続用ケーブル（別売） ③信号ハーネス バックモニター（別売） 車両ハーネス 車両ハーネス または 3 信号分岐コード（別売） iPod 接続用ケーブル（別売） ⑨フロントフィルムアンテナへ （ワンセグコネクター） ⑨フロントフィルムアンテナへ （GPS コネクター） ラジオアンテナ ②変換ハーネス ①ナビゲーション本体 （灰色） （緑色） 1P 1P 8P 4P 5P 4P 6P 6P 5P 16P 10P 10P 保護フィルム「サービス検査」画面の④「機能検査・ 調整」画面にタッチし「機能検査・調 整」画面を表示させる。 （５） ナビゲーションの①（現在地）ボタン を長押しする。 （１） ・サービス検査画面の終了方法
④
①
ナビゲーションの①（現在地）ボタン を押しながら②（＋）ボタンと③（−） ボタンを②→②→③→②→②→③の順 に押す。 バッテリーにケーブルを接続し、エン ジンを始動する。 ナビゲーションの ボタンを押し、 ディスプレイをオープンする。 地 図 SD カ ー ド を 地 図 SD カ ー ド ス ロットに挿入する。 （４） （１） （２） （３）サービス検査画面
地図 SD カードのライトプロテクトタブ が「ロック」になっていることを確認し てください。 「アンロック」になっていると地図デー タが破損するおそれがあります。 工場出荷時は「ロック」になっています。①
③
②
地図 SD カード用 スロット ⑧地図 SD カード ライトプロテクトタブがロックになっ ていることを確認する ・サービス検査画面への移行方法作動確認時の注意
取付後の作動確認時「初期画面」「プログラム読み込み中」の画面では、絶対にエンジンスイッチ （ACC）を OFF にしたり、その他のボタン操作をしないでください。
