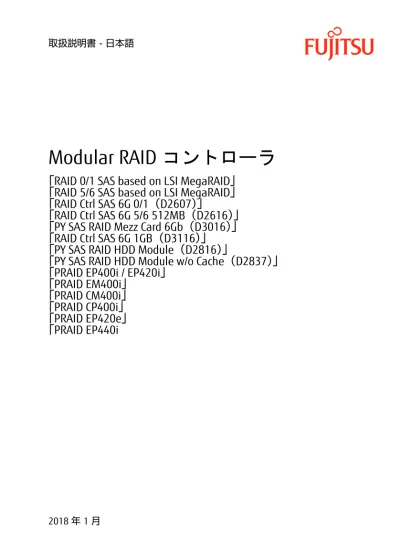

Modular RAID コントローラ

(1)

Modular RAID コントローラ

「RAID 0/1 SAS based on LSI MegaRAID」

「RAID 5/6 SAS based on LSI MegaRAID」

「RAID Ctrl SAS 6G 0/1（D2607）」

「RAID Ctrl SAS 6G 5/6 512MB（D2616）」

「PY SAS RAID Mezz Card 6Gb（D3016）」

「RAID Ctrl SAS 6G 1GB（D3116）」

「PY SAS RAID HDD Module（D2816）」

「PY SAS RAID HDD Module w/o Cache（D2837）」

「PRAID EP400i / EP420i」

「PRAID EM400i」

「PRAID CM400i」

「PRAID CP400i」

「PRAID EP420e」

「PRAID EP440i

(2)

著作権および商標

認証を取得

高い品質とお客様の使いやすさが常に確保されるように、このマニュアルは、DIN EN ISO 9001:2008 基準の要件に準拠した品質管理システムの規定を満たすように作成されました。

cognitas. Gesellschaft für Technik-Dokumentation mbH www.cognitas.de

お届けまでの日数は在庫状況によって異なります。技術的修正の権利を有します。使用されているハードウェア名およびソフトウェア名は、各社の商標です。

(3)

1 はじめに . . . 7 1.1 要件 . . . 7 1.2 詳細情報 . . . 7 1.3 表記規定 . . . 8 2 注意事項 . . . 9 2.1 安全について . . . 9 2.2 環境保護 . . . 12

3 Modular RAID 3Gb/s（SAS1.0） . . . 15

3.1 RAID コントローラ「RAID 0/1 SAS based on LSI MegaRAID （D2507）」 . . . 15

3.1.1 機能 . . . 16

3.1.2 コントローラバージョン . . . 16

3.1.3 コネクタ . . . 17

3.1.4 取り付け . . . 18

3.2 RAID コントローラ「RAID 5/6 SAS based on LSI MegaRAID （D2516）」 . . . 21 3.2.1 機能 . . . 21 3.2.2 コントローラバージョン . . . 22 3.2.3 コネクタと表示ランプ . . . 23 3.2.4 取り付け . . . 24 3.2.5 オプションの iBBU モジュールの取り付け . . . 27 3.2.5.1 機能 . . . 27 3.2.5.2 取り付け . . . 27

(4)

4.1.3 コネクタと表示ランプ . . . 33

4.1.4 取り付け . . . 34

4.2 RAID コントローラ「RAID Ctrl SAS 6G 5/6 512 MB （D2616）」 . . . 37 4.2.1 機能 . . . 38 4.2.2 コントローラバージョン . . . 39 4.2.3 コネクタと表示ランプ . . . 39 4.2.4 取り付け . . . 41 4.2.5 オプションの iBBU モジュールの取り付け . . . 44 4.2.5.1 機能 . . . 44 4.2.5.2 取り付け . . . 44

4.3 RAID コントローラ「PY SAS RAID Mezz Card 6 Gb （D3016）」 . . . 47 4.3.1 機能 . . . 48 4.3.2 コントローラバージョン . . . 48 4.3.3 コネクタと表示ランプ . . . 49 4.3.4 取り付け . . . 50 4.3.5 オプションの iBBU モジュールの取り付け . . . 52 4.3.5.1 機能 . . . 52 4.3.5.2 取り付け . . . 52

4.4 RAID コントローラ「RAID Ctrl SAS 6G 1GB （D3116）」 . . . 54 4.4.1 機能 . . . 55 4.4.2 コントローラバージョン . . . 56 4.4.3 コネクタと表示ランプ . . . 56 4.4.4 取り付け . . . 58 4.4.5 オプションの TFM/FBU の取り付け . . . 60 4.4.5.1 機能 . . . 60 4.4.5.2 取り付け . . . 60

4.5 RAID コントローラ「PY SAS RAID HDD Module （D2816）」 . . . 63

4.5.1 機能 . . . 64

(5)

4.6 SAS コントローラ「PY SAS RAID HDD Module w/o cache （D2837）」 . . . 70 4.6.1 機能 . . . 71 4.6.2 コントローラバージョン . . . 72 4.6.3 コネクタと表示ランプ . . . 72 4.6.4 取り付け . . . 73

5 Modular RAID 12Gb/s（SAS3.0） . . . 75

5.1 RAID コントローラ「PRAID EP400i / EP420i」 . . . . 75

5.1.1 機能 . . . 76 5.1.2 コントローラバージョン . . . 76 5.1.3 コネクタと表示ランプ . . . 77 5.1.4 取り付け . . . 78 5.1.5 オプションの TFM/FBU の取り付け . . . 80 5.1.5.1 機能 . . . 80 5.1.5.2 取り付け . . . 80

5.2 RAID コントローラ「PRAID EM400i」 . . . 85

5.2.1 機能 . . . 86

5.2.4 取り付け . . . 88

5.3 RAID コントローラ「PRAID CM400i」 . . . 90

5.3.1 機能 . . . 91

5.3.4 取り付け . . . 93

5.4 RAID コントローラ「PRAID CP400i」 . . . 95

5.4.1 機能 . . . 96

5.4.4 取り付け . . . 98

5.5 RAID コントローラ「PRAID EP420e」 . . . . 100

5.5.1 機能 . . . . 101

(6)

5.6 RAID コントローラ「PRAID EP440i」 . . . . 107 5.6.1 機能 . . . . 108 5.6.2 コントローラバージョン . . . . 109 5.6.3 コネクタ . . . . 109 5.6.4 取り付け . . . . 112 5.6.5 オプションの FBU の取り付け . . . . 114 5.6.5.1 機能 . . . . 114 5.6.5.2 取り付け . . . . 114

(7)

PRIMERGY の「Modular RAID」コンセプトは、すべての PRIMERGY サーバの内蔵ディスクに柔軟性の高い共通 RAID ソリューションを提供できるよう設計されており、次の 3 つの RAID ソリューションを用意しています。 – SATA ディスク用 Embedded RAID

– SAS および SATA ディスク用エントリレベル RAID コントローラ – SAS および SATA ディスク用フル機能 RAID コントローラ

1.1 要件

ボードをインストールするには、ハードウェアに関する知識が必要です。ソフトウェアをインストールするには、使用 OS に精通している必要があります。

1.2 詳細情報

ボード、ドライブ、およびその他のデバイスに関する詳細は、該当製品に付属のマニュアルを参照してください。使用している OS およびアプリケーションプログラムに関する詳細は、関連マニュアルまたはヘルプを参照してください。弊社製品、ヒント、更新などの最新情報については、以下の URL にアクセスしてください。http://ts.fujitsu.com 日本の場合は以下の URL をご使用ください。 http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/

(8)

1.3 表記規定

このマニュアルで使用されている記号とフォントの意味は次のとおりです。イタリックコマンド、メニュー項目、ファイル名、パス名、またはソフトウェアプログラムを示します。かぎ括弧（「」）二重かぎ括弧（『』）章などの名前や強調されている用語を示します。 Ê 実行する操作を示します。

V

注意警告を示しています。これを無視すると、健康被害の危険にさらされたり、システムが破壊されたり、データが失われる可能性があります。

I

追加情報、注記、ヒントを示しています表 1: 表記規定

(9)

この章では、ボードを取り扱う際の安全性についての基本情報を示します。ボードの取り付けと取り外しの際には、この注意事項を熟読してください。

V

注意システムユニットのオペレーティングマニュアルに記載されている安全性についての注意事項をお読みください。

2.1 安全について

V

注意 ● この項に記載されている作業は、認可された資格を持つ要員以外は行わないでください。機器の修理は、資格を持つスタッフだけが行うようにしてください。このマニュアルのガイドラインを遵守しなかったり、機器を不正に開いたり、不適切な修理を行うと、ユーザが危険（感電、エネルギーハザード、火災）にさらされたり、装置が破損する可能性もあります。不正にデバイスを開けると保証が無効となり、すべての責任が排除されますので、ご注意ください。 ● デバイスを輸送する際は、必ず元の帯電防止の梱包材に入れるか、あるいは、衝撃からデバイスを保護するように梱包してください。 ● 正式にリリースされた拡張機器のみ取り付けてください。それ以外の拡張機器を取り付けると、使用しているシステムの安全性と電磁環境両立性を規定する要件および規則の違反となる場合があります。適合するシステム拡張機器についての情報は、弊社カスタマサービスセンターまたは販売店で入手できます。 ● システム拡張機器の設置中または交換中にデバイスが破損した場合は、保証が無効になります。 ● 動作中に、コンポーネントが非常に高温になることがあります。システムボードの拡張機器を取り付けまたは取り外しする際は、やけどを防ぐため、部品に触れないように注意してください。 ● 周辺機器への配線には、適切なシールドケーブルを使用してください。

(10)

● LAN ケーブルの配線には、EN 50173 および EN 50174-1/2 規格に

準拠する要件が適用されます。最低要件として、10/100 Mbit/s Ethernet ではカテゴリ 5 のシールド LAN ケーブル、Gigabit Ethernet ではカテゴリ 5e のケーブルの使用を推奨します。 ISO/IEC 11801 仕様の要件を満たす必要があります。 ● 荒天時には、データケーブルの接続または切断は行わないでください（落雷の危険性があります）。 CMOS バッテリー

V

注意 ● バッテリーの交換を正しく行わないと、破裂の危険性があります。バッテリーは、同じ型のバッテリーか、メーカーが推奨する型のバッテリーと交換できます。 ● バッテリーはゴミ箱に捨てないでください。特別廃棄物についての自治体の規制に従って、廃棄する必要があります。ボードについての注意事項 ● ボードの取り付けと取り外しの際には、サーバのサービスマニュアルに記載されている指示に従ってください。 ● システムおよびシステムボードを主電源から確実に切断するため、電源プラグをコンセントから外してください。 ● ボードおよびボード上のコンポーネントや導体の破損を防ぐため、ボードの取り付けと取り外しの際には特に注意してください。拡張ボードはまっすぐ挿入し、システムボード上のコンポーネントや導体、また EMI スプリングコンタクトなどその他のコンポーネントを破損しないよう注意してください。 ● ボードを交換する際は、ロック機構（キャッチ、センタリングピンなど）に注意してください。 ● 取り外しに、先の尖った物（ドライバーなど）をてことして使用しないでください。

(11)

静電気に非常に弱いデバイスが搭載されたモジュール静電気に非常に弱いデバイスが搭載されたモジュールは、以下のステッカーで識別されます。図 1: ESD ラベル ESD ラベルが装着されているコンポーネントを取り扱う際は、必ず以下のポイントを守ってください。 ● ESD ラベルが装着されているコンポーネントの取り付けや取り外しを行う場合は、事前にシステムの電源を切り、コンセントから電源プラグを抜く。 ● このようなコンポーネントを取り扱う前に、接地された物に触れるなどして静電気の帯電を常に放電する必要がある。 ● 使用するデバイスまたはツールはすべて、非帯電である必要がある。 ● 自分とシステムユニットの外部シャーシをつなぐ適切な接地ケーブルを手首に巻く。 ● ESD ラベルが装着されているコンポーネントを持つ場合は、端または緑色の部分（タッチポイント）を握る。 ● ESD のコネクタや伝導経路には触れない。 ● 非帯電のパッドの上に、すべてのコンポーネントを置く。

I

ESD コンポーネントの取り扱い方法についての詳細は、欧州規格および国際規格（EN 61340-5-1、ANSI/ESD S20.20）を参照してください。

(12)

2.2 環境保護

環境に優しい製品の設計と開発この製品は、「環境に優しい製品の設計と開発」のための Fujitsu の基準に従って設計された製品です。具体的には、耐久性、資材の選択とラベリング、排出物、梱包材、分解とリサイクルの容易さなどの要因が配慮されています。これにより資源が節約され、環境への危害が小さくなります。詳細は以下に記載されています。 http://ts.fujitsu.com/products/standard_servers/index.html 日本の読者向け http://jp.fujitsu.com/platform/server/primergy/concept/ 省電力について常に電源を入れておく必要のないデバイスは、必要になるまで電源を入れないことはもとより、長期間使用しない場合や、作業の完了後も電源を切るよう心がけてください。梱包材についてこの梱包材情報は日本および APAC には該当しません。梱包材は捨てないでください。サーバを輸送するために、梱包材が後日必要になる場合があります。装置を輸送する際は、できれば元の梱包材に入れてください。消耗品の取り扱い方法プリンタの消耗品やバッテリーを廃棄する際は、該当する国の規制に従ってください。 EU ガイドラインに従って、分類されていない一般廃棄物と一緒にバッテリーを廃棄することはできません。バッテリーは、メーカー、販売店、正規代理店に無料で返却してリサイクルまたは破棄してもらうことができます。汚染物質が含まれているバッテリーには、すべてマーク（ゴミ箱の絵に× 印）が付いています。また、以下のような汚染物質として分類されている重金属の化学記号も記載されます。

(13)

プラスチック製のケース部品のラベル可能な限り、お客様独自のラベルをプラスチック製の部品に貼らないでください。貼った場合、リサイクルが困難になります。返却、リサイクルおよび廃棄返却、リサイクル、廃棄を行う場合は、各自治体の規制に従ってください。ヨーロッパでのデバイスおよび消耗品の返却とリサイクルに関する詳細は、『Returning used devices』マニュアルにも記載しています。このマニュアル

は、最寄りの Fujitsu の支店または以下のサイトで入手できます。 http://ts.fujitsu.com/recycling 一般廃棄物と一緒にこのデバイスを廃棄することはできません。このデバイスには、欧州指令 22012/19/EU の電気・電子機器廃棄物指令（WEEE）に従ってラベルが貼られています。この指令は、使用済み装置の返却とリサイクルに関して、EU 全域に有効な枠組みを定めたものです。使用済みデバイスを返却する際は、利用可能な返却および収集方式をご使用ください。詳細は以下に記載されています。 http://ts.fujitsu.com/recycling

(14)

(15)

3.1 RAID コントローラ「RAID 0/1 SAS based

on LSI MegaRAID（D2507）」

V

注意 !

9 ページの「注意事項」の章の安全上の注意事項に従ってください。

RAID コントローラ「RAID 0/1 SAS based on LSI MegaRAID」は、サーバの内蔵ディスクドライブの駆動用として設計されています。RAID スタックは LSI MegaRAID® をベースとしており、強力なデータスループット、強固なフォールトトレランス、および使いやすい管理を実現しています。

図 2: 「RAID 0/1 SAS based on LSI MegaRAID」コントローラ 1068（A）および 1064（B） A

(16)

3.1.1 機能

● 3.3 V PCIe （PCI-Express）アドインカード ● 4/8 ポート SAS / SATA

● PCIe インターフェース x4（電気的）、x8（機械的） ● 1/2 x Mini 4x SFF-8087 マルチレーンコネクタ

● 3.0 Gbit/s および 1.5 Gbit/ リンク速度（SAS および SATA とも） ● Integrated RAID（RAID 0、RAID 1、RAID 1E）

● SSP、SMP、STB、SATA の各プロトコルをサポート ● 次の SATA II 機能をサポート :

– 3.0 Gbit/s SATA

– スタッガードスピンアップ – ホットプラグ

– NCQ（Native Command Queuing）

● ブラケットなし、標準ブラケット、ロープロファイルブラケットに対応します。

3.1.2 コントローラバージョン

名称チップ SAS チャネル数ブラケットタイプ S26361-D2507-B1x/D1x LSISAS1064e 4 ロープロファイルフルハイト S26361-D2507-A1x/C1x LSISAS1068e 8 ロープロファイルフルハイト

(17)

3.1.3 コネクタ

次の図に、コントローラ上のコネクタの位置を示します。 1 HDD LED コネクタ 2 SAS ケーブルコネクタコネクタタイプ説明 SAS MLC1 x4 SAS、ポート 0 ～ 3 バックプレーンおよび HDD （ハードディスクドライブ）への SAS IO ケーブルを差し込む SFF 8087 Mini SAS コネクタ SAS MLC2 x4 SAS、ポート 4 ～ 7 バックプレーンおよび HDD への SAS IO ケーブルを差し込む SFF 8087 Mini SAS コネクタ HDD LED HDD のアクセス表示 LED 8 ピンコネクタアクセス LED の接続先はピン 6 2 1 2 1

(18)

図 3: HDD LED コネクタ

3.1.4 取り付け

この項では、SAS RAID コントローラのサーバへの取り付け手順を説明します。

V

注意データ損失に備えた安全対策として、システム構成を変更する前に必ずデータをバックアップしてください。新しいコントローラを取り付けるには、次の手順に従います。手順 1 コントローラの開梱新しいコントローラを静電気対策がなされた環境で開梱します。帯電防止バッグからコントローラを取り出します。コントローラが破損しているようでしたら、Fujitsu サポートサービスまでご連絡ください。手順 2 サーバ側の準備サーバの電源を切り、カバーをシャーシから取り外します。

1 2 4

3

6

5

8

7

(19)

手順 3 新規 SAS RAID コントローラの取り付け 上図のように、コントローラをシステムボード上の適切な PCIe スロットに差し込みます（PCIe スロットの詳細は、システムボードのマニュアルを参照）。ゆっくりと最後まで押し込んで、カードをスロットに正しく装着します。PCI カードを押さえるためのラッチを使用して、コントローラをサーバのシャーシに固定します。システム内の SAS や SATA の HDD を、コントローラの SAS ケーブルコネクタに接続します。

(20)

手順 4 サーバの電源を入れます。 サーバにカバーを取り付け、電源ケーブルを差し込みます。サーバを起動します。SAS デバイスや SATA II デバイスの電源は、ホストサーバの電源投入以前または同に投入してください。ホストサーバの電源を SAS デバイスや SATA II デバイスより先に投入した場合、デバイスが認識されないことがあります。ブート中、次のようなメッセージが表示されます。 LSI Logic Corp. MPT SAS Bios

手順 5 LSI Logic Configuration Utility の実行

LSI Logic Configuration Utility を実行して、物理アレイと論理ドライブを設定します。

以下のメッセージが画面に表示されたら、直ちに CTRL + C キーを押してユーティリティを実行します。

Press <Ctrl><C> to start LSI Logic Configuration Utility 手順 6 各種 OS 用ドライバのインストール このコントローラは各種 OS で動作します。OS を使用するには、ソフトウェアドライバをインストールする必要があります。 ServerView Suite DVD 1 に、サポート対象 OS 用のドライバとマニュアルが収録されています。次の Web サイトでサポート対象の OS を確認し、RAID アダプタ用の最新ドライバをダウンロードできます。http://ts.fujitsu.com/support/ 日本の場合は以下の URL をご使用ください。 http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/

(21)

3.2 RAID コントローラ「RAID 5/6 SAS based

on LSI MegaRAID（D2516）」

V

注意 !

図 4: 「RAID 5/6 SAS based on LSI MegaRAID」コントローラ（1078）

3.2.1 機能

● 実績ある MegaRAID® データ保護 ● SAS と SATA II の両方に対する柔軟性 ● 先進の管理および構成スイート

(22)

● 先進の MegaRAID 機能を LSI SAS に提供 ● 3.3 V PCIe アドインカード ● 4 レーンの 2.5 Gbit PCIe ホストバス ● 8 SAS/SATA ポート ● 各 SAS/SATA ポートが SSP、SMP、STP をサポート ● 次の STP 機能をサポート : – エキスパンダを使用した SATA ターゲットのアドレッシング – NCQ（Native Command Queuing）

● 次の SSP 機能をサポート : – ワイドポート機能（単一クアッドポートから 2 または 4 Phy） – ナローポート機能（1 Phy） – SATA ターゲットデバイスと互換 ● 2 x Mini 4x SFF-8087 コネクタ ● ホットプラグドライブ ● SAS/SATA ポートのシグナリング用 SGPIO インターフェース ● ハードウェア XOR による RAID パリティ計算 ● 72 ビット幅で 256 / 512 MB の DDR2 667（ECC 付き）

3.2.2 コントローラバージョン

名称チップ Cache SAS チャネル数ブラケットタイプ S26361-D2516-A1x/Cx LSISAS1078e 256 MB 8 ロープロファイルなしフルハイト S26361-D2516-B1x/Dx LSISAS1078e 512 MB 8

(23)

3.2.3 コネクタと表示ランプ

次の図に、SAS RAID コントローラ上のコネクタおよび表示ランプの位置を示します。コネクタ 1 HDD LED コネクタ 2 iBBU コネクタ 3 LED 4 SAS ケーブルコネクタ 5 RAID キーホルダコネクタタイプ説明 SAS MLC1 x4 SAS、ポート 0 ～ 3 バックプレーンおよび HDD への SAS IO ケーブルを差し込む SFF 8087 Mini SAS コネクタ

4

5

1

2

3

(24)

図 5: HDD LED コネクタ表示ランプ

3.2.4 取り付け

V

注意データ損失に備えた安全対策として、システム構成を変更する前に必ずデータをバックアップしてください。新しいコントローラを取り付けるには、次の手順に従います。 HDD LED HDD のアクセス表示 LED 8 ピンコネクタアクセス LED の接続先はピン 6 iBBU 外部 iBBU 接続用コネクタ LED 説明 L1（AL）音による警告の代替 L2（CD）書き込み保留（データはキャッシュ済み）手順 1 コントローラの開梱新しいコントローラを静電気対策がなされた環境で開梱します。帯電防止バッグからコントローラを取り出します。コントローラが破損しているようでしたら、Fujitsu サポートコネクタタイプ説明

1 2 4

3

6

5

8

7

(25)

手順 3 新規 SAS RAID コントローラの取り付け 上図のように、コントローラをシステムボード上の適切な PCIe スロットに差し込みます（PCIe スロットの詳細は、システムボードのマニュアルを参照）。ゆっくりと最後まで押し込んで、カードをスロットに正しく装着します。PCI カードを押さえるためのラッチを使用して、コントローラをサーバのシャーシに固定します。システム内の SAS や SATA の HDD を、コントローラの SAS ケーブルコネクタに接続します。

(26)

手順 4 サーバの電源を入れます。

サーバにカバーを取り付け、電源ケーブルを差し込みます。サーバを起動します。SAS デバイスや SATA II デバイスがコントローラに正しく接続されていることを確認します。

ブート中、次のようなメッセージが表示されます。

HA-x (Bus x Dev y) RAID 5/6 SAS based on LSI MegaRAID FW package: xxxx

手順 5 WebBIOS Configuration Utility の実行

WebBIOS Configuration Utility を実行して、物理アレイと論理ドライブを設定します。以下のメッセージが画面に表示されたら、直ちに CTRL + H キーを押してユーティリティを実行します。

Press <Ctrl><H> for WebBIOS 手順 6 各種 OS 用ドライバのインストール このコントローラは各種 OS で動作します。OS を使用するには、ソフトウェアドライバをインストールする必要があります。 ServerView Suite DVD 1 に、サポート対象 OS 用のドライバとマニュアルが収録されています。次の Web サイトでサポート対象の OS を確認し、RAID アダプタ用の最新ドライバをダウンロードできます。http://ts.fujitsu.com/support/ 日本の場合は以下の URL をご使用ください。 http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/

(27)

3.2.5 オプションの

iBBU モジュールの取り付け

3.2.5.1 機能 MegaRAID LSliBBU01/LSliBBU07 は業界で他に類を見ない革新的なモジュールで、インテリジェントな監視機能を実現しており、ServerView RAID を使用してアクセス可能です。 LSliBBU01/LSliBBU07 の機能としては、バッテリー状態や電源レベルの監視、バッテリーの調整や構成による信頼性の向上などが挙げられます。このモジュールでは、電源故障に備えてデータをキャッシュで管理しています（保持時間の詳細はデータシートを参照）。 3.2.5.2 取り付け

LSliBBU01/LSliBBU07 は、Modular RAID コントローラ「RAID 5/6 SAS based on LSI MegaRAID」へのリモート接続が可能です。

LSliBBU01/LSliBBU07 は、RAID コントローラに直接は取り付けません。その代わり、同梱のケーブルのいずれかを使用して LSliBBU01/LSliBBU07 を RAID コントローラに接続します。バッテリーバックアップユニットをシャーシ内に取り付ける必要があります。

I

サーバのシャーシは多種多様であるため、どのようなシステム構成にも対応できる標準的な取り付けオプションはありません。取り付けの詳細は、ご利用のサーバのオプションガイドまたはアップグレード＆メンテナンスマニュアルを参照してください。このため、LSliBBU01/LSliBBU07 バッテリーキットに同梱されているのはバッテリーとケーブル一式のみで、リモートバッテリーの取り付け位置を工夫して各種環境に柔軟に対応できるようにしています。

(28)

図 6: LSliBBU01 のケーブルコネクタの位置図 7: LSIiBBU07 のケーブルコネクタの位置 Cable connector Bottom 1 1 1 1 1 1 J2 J5 J4

Cable connector Bottom

1 1

(29)

LSliBBU01/LSliBBU07 を RAID コントローラと離して取り付けるには、次の手順に従います。 1. 人体を接地してから、LSliBBU01/LSliBBU07 を梱包材から取り出します。 2. サーバのマニュアルに従って、LSliBBU01/LSliBBU07 をサーバのシャーシにしっかり取り付けます。 3. バッテリーパックのハーネスコネクタ（色つき配線ケーブルの末端）を、 iBBU 裏面の J2 コネクタ（LSliBBU01 の場合、図 6 を参照）または J4 コネクタ（LSliBBU07 の場合、図 7 を参照）に差し込みます。

4. iBBU のケーブルコネクタ（LSliBBU01 の場合は図 6、LSliBBU07 の場合は図 7）からの配線を、RAID コントローラの BBU コネクタに差し込みます。

I

コネクタには、ピン 1 を示す黒色のドットが付いています。図 8: 例 : iBBU01 のサーバシャーシ内での取り付け PIN1 Edge of Motherboard Edge of Motherboard

(30)

(31)

4.1 RAID コントローラ「RAID Ctrl SAS 6G 0/1

（

D2607）」

V

注意 !

(32)

4.1.1 機能

● 3.3 V / 12 V PCIe アドインカード ● 8 レーン幅 5 Gbit/s PCIe ホストバス ● 8 SAS/SATA ポート

● 各 SAS / SATA ポートとも SSP、SMP、STP、および SATA プロトコルを

サポート

● 次の STP 機能をサポート :

– エクスパンダを使用した SATA ターゲットのアドレッシング – NCQ（Native Command Queuing）

● 次の SSP 機能をサポート : – ワイドポート機能（単一クアッドポートから 2、3、または 4 Phy） – ナローポート機能（1 Phy） – SATA ターゲットデバイスと互換 ● 2 個の Mini SAS 4i SFF-8087 マルチレーンコネクタ ● ドライブのスピンアップ順序制御 ● ホットプラグドライブ

● 1.5 Gbit/s、3.0 Gbit/s、および 6.0 GB/s のリンク速度（SAS および SATA） ● サポートされる RAID レベル : RAID 0、1、1E、10

● 2 セットあるクアッド SAS/SATA ポート信号用の 2 個の SGPIO インター

フェース

● オンボードの RAID キーチップ

(33)

4.1.2 コントローラバージョン

4.1.3 コネクタと表示ランプ

次の図に、SAS RAID コントローラ上のコネクタおよび表示ランプの位置を示します。名称チップ SAS チャネル数ブラケットタイプ

S26361-D2607-Ax LSI SAS2008 8 ロープロファイルフルハイト 1 HDD LED コネクタ 3 SAS ケーブルコネクタ 2 LED

1

2

3

(34)

コネクタ図 10: HDD LED コネクタ表示ランプ

4.1.4 取り付け

V

注意データ損失に備えた安全対策として、システム構成を変更する前に必ずデータをバックアップしてください。コネクタタイプ説明 SAS MLC1 x4 SAS、ポート 0 ～ 3 バックプレーンおよび HDD への SAS IO ケーブルを差し込む SFF Mini SAS コネクタ SAS MLC2 x4 SAS、ポート 4 ～ 7 バックプレーンおよび HDD への SAS IO ケーブルを差し込む SFF 8087 Mini SAS コネクタ HDD LED HDD のアクセス表示 LED 8 ピンコネクタアクセス LED の接続先はピン 6 LED 説明 L1（HB）ハートビート L2（ERR）エラー

1 2 4

3

6

5

8

7

(35)

新しいコントローラを取り付けるには、次の手順に従います。手順 1 コントローラの開梱新しいコントローラを静電気対策がなされた環境で開梱します。帯電防止バッグからコントローラを取り出します。コントローラが破損しているようでしたら、Fujitsu サポートサービスまでご連絡ください。手順 2 サーバ側の準備サーバの電源を切り、カバーをシャーシから取り外します。手順 3 新規 SAS RAID コントローラの取り付け 上図のように、コントローラをシステムボード上の適切な PCIe スロットに差し込みます（PCIe スロットの詳細は、システムボードのマニュアルを参照）。ゆっくりと最後まで押し込んで、カードをスロットに正しく装着します。PCI カードを押さえるためのラッチを使用して、コントローラをサーバのシャーシに固定します。システム内の SAS や SATA の HDD Edge of Motherboard Edge of Motherboard Press Here Press Here

(36)

手順 4 サーバの電源を入れます。 サーバにカバーを取り付け、電源ケーブルを差し込みます。サーバを起動します。SAS デバイスや SATA II デバイスの電源は、ホストサーバの電源投入以前または同に投入してください。ホストコンピュータの電源を SAS デバイスや SATA II デバイスより先に投入した場合、デバイスが認識されないことがあります。ブート中、次のようなメッセージが表示されます。 LSI MegaRAID SAS-MFI BIOS

HA-x (Bus x Dev y) RAID Ctrl SAS 6G 0/1 (D2607)) FW package: xxxx

手順 5 LSI Logic Configuration Utility の実行

LSI Logic Configuration Utility を実行して、物理アレイと論理ドライブを設定します。

以下のメッセージが画面に表示されたら、直ちに CTRL + H キーを押してユーティリティを実行します。

Press <Ctrl><H> to start LSI Logic Configuration Utility 手順 6 各種 OS 用ドライバのインストール このコントローラは各種 OS で動作します。OS を使用するには、ソフトウェアドライバをインストールする必要があります。 ServerView Suite DVD 1 に、サポート対象 OS 用のドライバとマニュアルが収録されています。次の Web サイトでサポート対象の OS を確認し、RAID アダプタ用の最新ドライバをダウンロードできます。http://ts.fujitsu.com/support/ 日本の場合は以下の URL をご使用ください。 http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/

(37)

4.2 RAID コントローラ「RAID Ctrl SAS 6G 5/6

512 MB（D2616）」

V

注意 !

(38)

4.2.1 機能

● 実績ある MegaRAID® データ保護 ● SAS 2.0 と SATA II の両方に対する柔軟性 ● 先進の管理および構成スイート ● RAID レベル 0、1、1E、5、6、10、50、60 をサポート ● BBU による保護（オプション）

● 先進の MegaRAID 機能を LSI SAS に提供 ● 3.3 V / 12 V PCIe アドインカード ● 8 レーンの 5.0 Gbit PCIe ホストバス ● 8 SAS/SATA ポート ● 各 SAS/SATA ポートが SSP、SMP、STP をサポート ● 次の STP 機能をサポート : – エキスパンダを使用した SATA ターゲットのアドレッシング – NCQ（Native Command Queuing）

● 次の SSP 機能をサポート : – ワイドポート機能（単一クアッドポートから 2 または 4 Phy） – ナローポート機能（1 Phy） – SATA ターゲットデバイスと互換 ● 2 個の Mini SAS 4i SFF-8087 コネクタ ● ホットプラグドライブ ● SAS/SATA ポートのシグナリング用 SGPIO インターフェース ● ハードウェア XOR による RAID パリティ計算 ● 72 ビット幅で 512 MB の DDR2 800（ECC 付き）

(39)

4.2.2 コントローラバージョン

4.2.3 コネクタと表示ランプ

次の図に、SAS RAID コントローラ上のコネクタおよび表示ランプの位置を示します。名称チップ Cache SAS チャネル数ブラケットタイプ S26361-D2616-Ax LSI SAS2108 512 MB 8 ロープロファイル

フルハイト 1 iBBU コネクタ 3 SAS ケーブルコネクタ 2 LED 4 HDD LED コネクタ

1

2

3

4

(40)

コネクタ図 12: HDD LED コネクタ表示ランプコネクタタイプ説明 SAS MLC1 x4 SAS、ポート 0 ～ 3 バックプレーンおよび HDD への SAS IO ケーブルを差し込む SFF 8087 Mini SAS コネクタ SAS MLC2 x4 SAS、ポート 4 ～ 7 バックプレーンおよび HDD への SAS IO ケーブルを差し込む SFF 8087 Mini SAS コネクタ HDD LED HDD のアクセス表示 LED 8 ピンコネクタアクセス LED の接続先はピン 6 iBBU 1-20 リモート iBBU 接続用コネクタ LED 説明 L1（HB）ハートビート L2（WP）キャッシュ書き込み保留中 L3（WA）警告

1 2 4

3

6

5

8

7

(41)

4.2.4 取り付け

V

注意データ損失に備えた安全対策として、システム構成を変更する前に必ずデータをバックアップしてください。新しいコントローラを取り付けるには、次の手順に従います。手順 1 コントローラの開梱新しいコントローラを静電気対策がなされた環境で開梱します。帯電防止バッグからコントローラを取り出します。コントローラが破損しているようでしたら、Fujitsu サポートサービスまでご連絡ください。手順 2 サーバ側の準備サーバの電源を切り、カバーをシャーシから取り外します。

(42)

手順 3 新規 SAS RAID コントローラの取り付け 上図のように、コントローラをシステムボード上の適切な PCIe スロットに差し込みます（PCIe スロットの詳細は、システムボードのマニュアルを参照）。ゆっくりと最後まで押し込んで、カードをスロットに正しく装着します。PCI カードを押さえるためのラッチを使用して、コントローラをサーバのシャーシに固定します。システム内の SAS や SATA の HDD を、コントローラの SAS ケーブルコネクタに接続します。 Edge of Motherboard Edge of Motherboard Press Here Press Here

(43)

手順 4 サーバの電源を入れます。

HA-x （Bus x Dev y） RAID Ctrl SAS 6G 5/6 512MB （D2616） FW package: xxxx

手順 5 WebBIOS Configuration Utility の実行

Press <Ctrl><H> for WebBIOS

手順 6 各種 OS 用ドライバのインストール このコントローラは各種 OS で動作します。OS を使用するには、ソフトウェアドライバをインストールする必要があります。 ServerView Suite DVD 1 に、サポート対象 OS 用のドライバとマニュアルが収録されています。次の Web サイトでサポート対象の OS を確認し、RAID アダプタ用の最新ドライバをダウンロードできます。http://ts.fujitsu.com/support/ 日本の場合は以下の URL をご使用ください。 http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/

(44)

4.2.5 オプションの

iBBU モジュールの取り付け

4.2.5.1 機能

MegaRAID LSIiBBU07 / LSIiBBU08 は業界で他に類を見ない革新的なモジュールで、インテリジェントな監視機能を実現しており、ServerView RAID を使用してアクセス可能です。 LSIiBBU07 / LSIiBBU08 の機能としては、バッテリー状態や電源レベルの監視、バッテリーの調整や構成による信頼性の向上などが挙げられます。このモジュールでは、電源故障に備えてデータをキャッシュで管理しています（保持時間の詳細はデータシートを参照）。 4.2.5.2 取り付け

LSIiBBU07 / LSIiBBU08 は、Modular RAID コントローラ「RAID Ctrl SAS 6G 5/6 512 MB（D2616）」へのリモート接続が可能です。

LSIiBBU07 / LSIiBBU08 は、RAID コントローラに直接は取り付けません。その代わり、同梱のケーブルのいずれかを使用して LSIiBBU07 / LSIiBBU08 を RAID コントローラに接続します。バッテリーバックアップユニットをシャーシ内に取り付ける必要があります。

I

サーバのシャーシは多種多様であるため、どのようなシステム構成にも対応できる標準的な取り付けオプションはありません。取り付けの詳細は、ご利用のサーバのオプションガイドまたはアップグレード＆メンテナンスマニュアルを参照してください。このため、LSIiBBU07 / LSIiBBU08 バッテリーキットに同梱されているのはバッテリーとケーブル一式のみで、リモートバッテリーの取り付け位置を工夫して各種環境に柔軟に対応できるようにしています。

(45)

図 13: LSIiBBU07 / LSIiBBU08 のケーブルコネクタの位置

赤の矢印で示しているのがケーブルコネクタで、ネジ穴（1）は LSIiBBU07 / LSIiBBU08 のシャーシへの取り付けに使用します。

LSIiBBU07 / LSIiBBU08 を RAID コントローラと離して取り付けるには、次の手順に従います。 1. 人体を接地してから、LSIiBBU07 / LSIiBBU08 を梱包材から取り出します。 2. サーバのマニュアルに従って、LSIiBBU07 / LSIiBBU08 をサーバのシャーシにしっかり取り付けます。 3. バッテリーパックのハーネスコネクタ（色つき配線ケーブルの末端）を、 LSIiBBU07 / LSIiBBU08 裏面の J4 コネクタ（図 13 を参照）に差し込みます。 4. LSIiBBU07 / LSIiBBU08 のケーブルコネクタ（図 13 を参照）からの配線を、RAID コントローラの BBU コネクタに差し込みます。

I

コネクタには、ピン 1 を示す黒色のドットが付いています。 J2 J5 J4

Cable connector Bottom

1 1

(46)

図 14: iBBU07 / iBBU08 のサーバシャーシ内での取り付け

PIN1

Edge of Motherboard Edge of

(47)

4.3 RAID コントローラ「PY SAS RAID Mezz

Card 6 Gb（D3016）」

V

注意 !

RAID コントローラ「PY SAS RAID Mezz Card 6 Gb（D3016）」は、BX400 および BX900 サーバの内蔵または外付けディスクドライブを駆動するように設計されています。RAID スタックは LSI MegaRAID® をベースとしており、強力なデータスループット、強固なフォールトトレランス、および使いやすい管理を実現しています。

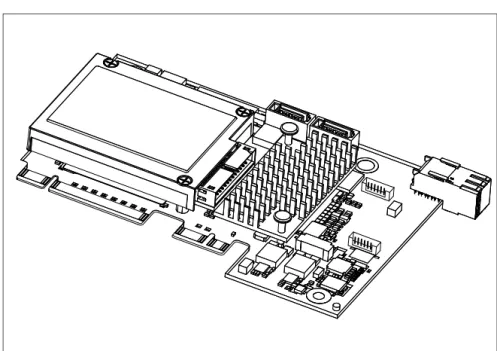

図 15: 「PY SAS RAID Mezz Card 6 Gb（D3016）」とオプションの iBBU（based on LSI SAS2108）

(48)

4.3.1 機能

● 実績ある MegaRAID® データ保護 ● SAS 2.0 と SATA II の両方に対する柔軟性 ● 先進の管理および構成スイート ● RAID レベル 0、1、1E、5、6、10、50、60 をサポート ● BBU による保護（オプション）

● 先進の MegaRAID 機能を LSI SAS に提供 ● 12 V PCIe アドインカード ● 8 レーンの 5.0 Gbit PCIe ホストバス ● 8 SAS/SATA ポート ● 各 SAS/SATA ポートが SSP、SMP、STP をサポート ● 次の STP 機能をサポート : – エキスパンダを使用した SATA ターゲットのアドレッシング – NCQ（Native Command Queuing）

● 次の SSP 機能をサポート : – ワイドポート機能（単一クアッドポートから 2 または 4 Phy） – ナローポート機能（1 Phy） – SATA ターゲットデバイスと互換 ● 内蔵 HDD 用 2 x SATA コネクタ、それぞれに 1 x SAS レーン ● 1 x ミッドプレーンコネクタ、4 x SAS レーン ● ホットプラグドライブ ● SAS/SATA ポートのシグナリング用 SGPIO インターフェース ● ハードウェア XOR による RAID パリティ計算 ● 72 ビット幅で 512 MB の DDR2 800（ECC 付き）

4.3.2 コントローラバージョン

(49)

4.3.3 コネクタと表示ランプ

次の図に、SAS RAID コントローラ上のコネクタおよび表示ランプの位置を示します。 1 iBBU 4 LED 2 SAS ケーブルコネクタ 5 iBBU コネクタ 3 1 2 3 4 5

(50)

コネクタ表示ランプ

4.3.4 取り付け

V

注意データ損失に備えた安全対策として、システム構成を変更する前に必ずデータをバックアップしてください。新しいコントローラを取り付けるには、次の手順に従います。コネクタタイプ説明

SAS0 x 1 SAS0 ローカルの SAS/SATA HDD に接続するための SATA コネクタ

SAS1 x 1 SAS1 ローカルの SAS/SATA HDD に接続するための SATA コネクタ SDB SAS 側帯域信号 6 ピンコネクタ SAS 側帯域コネクタ BBU iBBU に直接接続するためのコネクタ LED 説明 HB ハートビート WP キャッシュ書き込み保留中 WA 警告手順 1 コントローラの開梱新しいコントローラを静電気対策がなされた環境で開梱します。帯電防止バッグからコントローラを取り出します。コントローラが破損しているようでしたら、Fujitsu サポート

(51)

手順 3 新規 SAS RAID コントローラの取り付け サーバブレード固有のオプションガイドまたはアップグレード＆メンテナンスマニュアルを参照してください。手順 4 サーバの電源を入れます。 サーバカバーを交換し、サーバブレードをシャーシに再び取り付けます。サーバを起動します。SAS デバイスや SATA II デバイスがコントローラに正しく接続されていることを確認します。ブート中、次のようなメッセージが表示されます。

HA-x (Bus x Dev y) PY SAS RAID Mezz Card 6GB (D3016) FW package: xxxx

(52)

4.3.5 オプションの

iBBU モジュールの取り付け

4.3.5.1 機能

MegaRAID LSIiBBU08 は業界で他に類を見ない革新的なモジュールで、インテリジェントな監視機能を実現しており、ServerView RAID Manager を使用してアクセスできます。 LSIiBBU08 の機能としては、バッテリー状態や電源レベルの監視、バッテリーの調整や構成による信頼性の向上などが挙げられます。このモジュールでは、電源故障に備えてデータをキャッシュで管理しています（保持時間の詳細はデータシートを参照）。 4.3.5.2 取り付け

LSIiBBU08 は、Modular RAID コントローラ「PY SAS RAID Mezz Card 6 Gb （D3016）」へのボード間接続をサポートします。

(53)

ボード間コネクタ（1）とネジ穴（2）を使用して、LSIiBBU08 を RAID Mezz Card に取り付けます。

LSIiBBU08 を RAID コントローラに取り付けるには、次の手順に従います。 1. 人体を接地してから、LSIiBBU08 を梱包材から取り出します。

2. サーバのマニュアルに記載されているように、iBBU08 コネクタ J1 を RAID Mezz Card の iBBU コネクタに合わせて iBBU08 を固定します。 1 2

2

(54)

4.4 RAID コントローラ「RAID Ctrl SAS 6G 1GB

（

D3116）」

V

注意 !

RAID コントローラ「RAID Ctrl SAS 6G 1GB（D3116）」は、サーバの内蔵ディスクドライブの駆動用として設計されています。RAID スタックは LSI MegaRAID® をベースとしており、強力なデータスループット、強固なフォールトトレランス、および使いやすい管理を実現しています。

図 16: 「RAID Ctrl SAS 6G 1GB（D3116）」コントローラ（based on LSI SAS2208）

I

ターゲットシステムによって、以下のブラケットタイプが提供されま

す。

– 穴あきスロット – 穴なしスロット

(55)

4.4.1 機能

● 実績ある MegaRAID® データ保護

● SAS 2.0 と SATA II / SATA III の両方に対する柔軟性 ● 先進の管理および構成スイート

● RAID レベル 0、1、1E、5、6、10、50、60 をサポート

● オプションの RAID コントローラ FBU（フラッシュバックアップユニッ

ト）

● 先進の MegaRAID 機能を LSI SAS に提供 ● 3.3 V / 12 V PCIe アドインカード ● 8 レーンの 5.0 / 8.0 Gbit PCIe ホストバス ● 8 SAS/SATA ポート ● 各 SAS/SATA ポートが SSP、SMP、STP をサポート ● 次の STP 機能をサポート : – エキスパンダを使用した SATA ターゲットのアドレッシング – NCQ（Native Command Queuing）

● 次の SSP 機能をサポート : – ワイドポート機能（単一クアッドポートから 2 または 4 Phy、または 2 つのクアッドポートから 8 Phy） – ナローポート機能（1 Phy） – SATA ターゲットデバイスと互換 ● 2 個の Mini SAS 4i SFF-8087 コネクタ ● ホットプラグドライブ ● SAS/SATA ポートのシグナリング用 SGPIO インターフェース ● ハードウェア XOR による RAID パリティ計算 ● 72 ビット幅で 1 GB の 1333MHz DDR3 SDRAM（ECC 付き）

(56)

4.4.2 コントローラバージョン

4.4.3 コネクタと表示ランプ

次の図に、SAS RAID コントローラ上のコネクタおよび表示ランプの位置を示します。

名称チップ PCIe Cache SAS チャネル数

ブラケットタイプ

S26361-D3116-Bx LSI SAS2208 PCIe 2.0 1 GB 8

ロープロファイルフルハイト

S26361-D3116-Cx LSI SAS2208 PCIe 3.0 1 GB 8

ロープロファイルフルハイト 1 HDD LED コネクタ 4 TFM の FBU コネクタ 2 TFM ランプ LED 5 ランプ LED 3 TFM（オプション） 6 SAS ケーブルコネクタ

(57)

コネクタ RAID コントローラのランプ TFM ランプ コネクタタイプ説明 SAS MLC1 x4 SAS、ポート 0 ～ 3 バックプレーンおよび HDD への SAS IO ケーブルを差し込む SFF 8087 Mini SAS コネクタ SAS MLC2 x4 SAS、ポート 4 ～ 7 バックプレーンおよび HDD への SAS IO ケーブルを差し込む SFF 8087 Mini SAS コネクタ HDD LED HDD のアクセス表示 LED 6 ピンコネクタアクセス LED の接続先はピン 4 FBU 1-6 FBU を接続するための TFM のコネクタ LED 説明 L1（HB）ハートビート L2（SE0）電源 PC0 のエラー L3（SE1）電源 PC1 のエラー LED 説明 L1（緑色）電源使用可能 L2（青色） TFM / FBU 状態 L3（黄色 ) キャッシュオフロード故障

(58)

4.4.4 取り付け

V

注意データ損失に備えた安全対策として、システム構成を変更する前に必ずデータをバックアップしてください。新しいコントローラを取り付けるには、次の手順に従います。手順 1 コントローラの開梱新しいコントローラを静電気対策がなされた環境で開梱します。帯電防止バッグからコントローラを取り出します。コントローラが破損しているようでしたら、Fujitsu サポートサービスまでご連絡ください。手順 2 サーバ側の準備サーバの電源を切り、カバーをシャーシから取り外します。手順 3 新規 SAS RAID コントローラの取り付け コントローラをシステムボードの該当する PCIe スロットに挿入します。ゆっくりと最後まで押し込んで、コントローラをスロットに正しく装着します。PCI カードを押さえるためのラッチを使用して、コントローラをサーバのシャーシに固定します。システム内の SAS や SATA の HDD を、コントローラの SAS ケーブルコネクタに接続します。PCIe スロットおよびコントローラの取り付けについては、サーバ固有の『アップグレード＆メンテナンスマニュアル』を参照してください。

(59)

手順 4 サーバの電源を入れます。

HA-x （Bus x Dev y） RAID Ctrl SAS 6G 1GB （D3116） FW package: xxxx

(60)

4.4.5 オプションの

TFM/FBU の取り付け

4.4.5.1 機能

LSI MegaRAID® CacheVault™ テクノロジーでは、CacheVault テクノロジーを実現する、弊社の環境に優しい低保守 6Gb/s LSI MegaRAID ベースのコントローラを使用して、コントローラキャッシュの保護をより向上します。このテクノロジーによって、停電時などにシステムでコントローラキャッシュの内容が危険な状態にさらされた場合に、NAND フラッシュへ転送される、LSI MegaRAID ベースのコントローラキャッシュに保存されるデータの負荷が低減されます。

また、CacheVault テクノロジーによって、PCI RAID コントローラで DRAM キャッシュメモリの保護に従来使用されてきた、リチウムイオン（Li-ion）バッテリーの必要がなくなります。 CacheVault テクノロジーでは以下を行います。 CacheVault テクノロジーでは、停電またはサーバ故障の場合に電気二重層コンデンサモジュールの電源を使用して、DRAM キャッシュの内容を NAND フラッシュへ転送します。従来のバッテリーバックアップユニットを使用する場合、一定期間後は電源が復元されず、キャッシュされたデータが失われます。一方、CacheVault テクノロジーでは、DRAM の内容を、最大 3 年間 NAND フラッシュに安全に保存します。 4.4.5.2 取り付け

FBU は、Modular RAID コントローラ「RAID Ctrl SAS 6G 1GB（D3116）」へのリモート接続が可能です。 FBU は、RAID コントローラに直接は取り付けません。その代わり、同梱のケーブルのいずれかを使用して、FBU を RAID コントローラの TFM に接続します。FBU をシャーシ内に取り付ける必要があります。

I

サーバのシャーシは多種多様であるため、どのようなシステム構成にも対応できる標準的な取り付けオプションはありません。取り付けの詳細は、ご利用のサーバのオプションガイドまたはアップグレード＆メンテナンスマニュアルを参照してください。したがって、FBU キットに同梱されているのはキャッシュユニットと

(61)

I

TFM を取り付けるには、コントローラをシステムから取り外します。 FBU を TFM から取り外したり、TFM へ接続するときは、AC 電源ユニットをシステムから取り外します。 TFM と FBU を取り付けるには、次の手順に従います。図 17: TFM の取り付け Ê 人体を接地してから、TFM のスペーサーボルトを SAS RAID コントローラに合わせます（1）。 Ê TFM の 3 本のネジで、TFM をコントローラへ固定します（2）。 Ê FBU をパッケージから取り外します。

(62)

図 18: FBU ホルダーへの FBU の取り付け Ê 図のように、FBU をやや傾けながら FBU ホルダーの両側の保持ブラケットの下に合わせます（1）。所定の位置に固定されるまで FBU ユニットを押し込みます（2）。図 19: FBU への FBU アダプタケーブルの接続 Ê 図のように、FBU ケーブルのケーブルの端を FBU アダプタケーブルに接続します。

(63)

4.5 RAID コントローラ「PY SAS RAID HDD

Module （D2816）」

V

注意 !

RAID コントローラ「PY SAS RAID HDD Module （D2816）」は、BX920 サーバの内蔵または BX400/BX900 サーバの外付けディスクドライブを駆動するように設計されています。RAID スタックは LSI MegaRAID® をベースとしており、強力なデータスループット、強固なフォールトトレランス、および使いやすい管理を実現しています。

(64)

4.5.1 機能

● 実績ある MegaRAID® データ保護

● SAS 2.0 と SATA II / SATA III の両方に対する柔軟性 ● 先進の管理および構成スイート

● 12V PCIe RAID HDD モジュール

● RAID レベル 0、1、1E、5、6、10、50、60 をサポート ● オプションの RAID コントローラ FBU

● 先進の MegaRAID 機能を LSI SAS に提供 ● 8 レーンの 5.0 / 8.0 Gbit PCIe ホストバス ● 6 SAS/SATA ポート（ストレージブレード接続用の 2+2 ポートおよびブレード内部の HDD 接続用の 2 ポート） ● 各 SAS/SATA ポートが SSP、SMP、STP をサポート ● 次の STP 機能をサポート : – エキスパンダを使用した SATA ターゲットのアドレッシング – NCQ（Native Command Queuing）

● 次の SSP 機能をサポート : – ワイドポート機能（単一クアッドポートから 2x2 Phy） – ナローポート機能（1 Phy） – SATA ターゲットデバイスと互換 ● ホットプラグドライブ ● SAS/SATA ポートのシグナリング用 SGPIO インターフェース ● ハードウェア XOR による RAID パリティ計算 ● 72 ビット幅で 512 MB の 1333MHz DDR3 SDRAM（ECC 付き）

(65)

4.5.2 コントローラバージョン

4.5.3 コネクタと表示ランプ

次の図に、SAS RAID コントローラ上のコネクタおよび表示ランプの位置を示します。

名称チップ PCIe Cache SAS チャネル数

S26361-D2816-Ax LSI SAS2208 PCIe 2.0 512 MB

2+2 ポート（ストレージブレード接続用）ブレード内部の HDD 接

続用の 2 ポート

S26361-D2816-Cx LSI SAS2208 PCIe 3.0 512 MB

2+2 ポート（ストレージブレード接続用）ブレード内部の HDD 接

続用の 2 ポート

(66)

コネクタ表示ランプ

4.5.4 取り付け

V

注意データ損失に備えた安全対策として、システム構成を変更する前に必ずデータをバックアップしてください。新しいコントローラを取り付けるには、次の手順に従います。コネクタタイプ説明 FBU 1-6 FBU 接続用コネクタ LED 説明 L1（H322）ハートビート L2（H321）電源 PC1 のエラー L3（H320）電源 PC0 のエラー L4（H102）電源使用可能 L5（H101）状態 L6（H100）キャッシュオフロード故障手順 1 コントローラの開梱新しいコントローラを静電気対策がなされた環境で開梱します。帯電防止バッグからコントローラを取り出します。コントローラが破損しているようでしたら、Fujitsu サポートサービスまでご連絡ください。手順 2 サーバ側の準備

(67)

手順 3 新規 SAS RAID コントローラの取り付け サーバブレード固有のオプションガイドまたはアップグレード＆メンテナンスマニュアルを参照してください。手順 4 サーバの電源を入れます。サーバカバーを交換し、サーバブレードをシャーシに再び取り付けます。サーバを起動します。SAS デバイスや SATA II デバイスがコントローラに正しく接続されていることを確認します。ブート中、次のようなメッセージが表示されます。

HA-x （Bus x Dev y） PY SAS RAID HDD Module （D2816） FW package: xxxx

手順 5 WebBIOS Configuration Utility の実行

手順 6 各種 OS 用ドライバのインストール このコントローラは各種 OS で動作します。OS を使用するには、ソフトウェアドライバをインストールする必要があります。 ServerView Suite DVD 1 に、サポート対象 OS 用のドライバとマニュアルが収録されています。次の Web サイトでサポート対象の OS を確認し、RAID アダプタ用の最新ドライバをダウンロードできます。http://ts.fujitsu.com/support/ 日本の場合は以下の URL をご使用ください。 http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/

(68)

4.5.5 オプションの

FBU の取り付け

4.5.5.1 機能

LSI MegaRAID® CacheVault™ テクノロジーでは、CacheVault テクノロジーを実現する、弊社の環境に優しい低保守 6Gb/s LSI MegaRAID ベースのコントローラを使用して、コントローラキャッシュの保護をより向上します。このテクノロジーによって、停電時などにシステムでコントローラキャッシュの内容が危険な状態にさらされた場合に、NAND フラッシュへ転送される、LSI MegaRAID ベースのコントローラキャッシュに保存されるデータの負荷が低減されます。

また、CacheVault テクノロジーによって、PCI RAID コントローラで DRAM キャッシュメモリの保護に従来使用されてきた、リチウムイオン（Li-ion）バッテリーの必要がなくなります。 CacheVault テクノロジーでは以下を行います。 CacheVault テクノロジーでは、停電またはサーバ故障の場合に電気二重層コンデンサモジュールの電源を使用して、DRAM キャッシュの内容を NAND フラッシュへ転送します。従来のバッテリーバックアップユニットを使用する場合、一定期間後は電源が復元されず、キャッシュされたデータが失われます。一方、CacheVault テクノロジーでは、DRAM の内容を、最大 3 年間 NAND フラッシュに安全に保存します。 4.5.5.2 取り付け

FBU は、Modular RAID コントローラ「PY SAS RAID HDD Module （D2816）」へのリモート接続が可能です。FBU は、RAID コントローラに直接取り付けます。

I

サーバのシャーシは多種多様であるため、どのようなシステム構成にも対応できる標準的な取り付けオプションはありません。取り付けの詳細は、ご利用のサーバのオプションガイドまたはアップグレード＆メンテナンスマニュアルを参照してください。 FBU を RAID コントローラに取り付けるには、次の手順に従います。人体を接地します。

(69)

図 21: LSI FBU02A モジュール

Ê 「PRIMERGY BX920 S3 サーバブレード」のアップグレード＆メンテナンスマニュアルに記載されている指示に従って、FBU をシステムに取り付けて、SAS RAID コントローラに接続します。
