硼素溶解酢酸セルロースフィルムによる中性子線量測定

全文

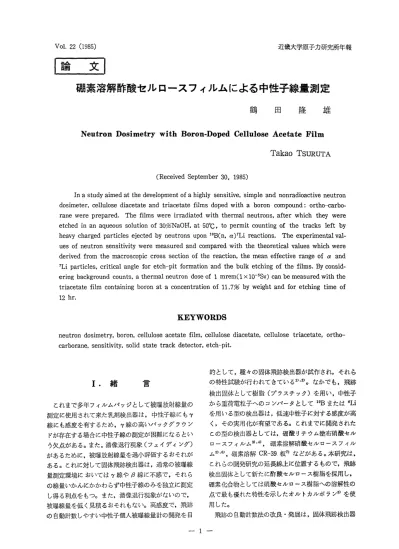

(1)VoL2 2( 19 8 5 ). 近畿大学原子力研究所年報. ￨論文￨棚素溶解酢酸セルロースフィルムによる中性子線量測定鶴. 田. 隆. 雄. NeutronDosimetrywithBoron-DopedC e l l u l o s eAcetateFi Im TakaoTSURUTA ( R e c e i v e dS e p t e m b e r3 0，1 9 8 5 ) 1 nas t u d yaimeda tt h ed e v e l o p m e n to fah i g h l ys e n s i t i v e，s i m p l eandn o n r a d i o a c t i v en e u t r o n d o s i m e t e r，c e l l u l o s ed i a c e t a t eandt r i a c e t a t ef i 1 msdopedw i t ha b o r o n compound: o r t h o c a r b o r a n ewerep r e p a r e d . Thef i l m swerei r r a d i a t e dw i t ht h e r m a ln e u t r o n s，a f t e rwhich t h e y were o e t c h e di nana q u e o u ss o l u t i o no f30%NaOH，a t5 0 C，t op e r m i tc o u n t i n go ft h et r a c k sl e f tby c 1 e se j e c t e dbyn e u t r o n suponl O B ( n，α ) 7L ir e a c t i o n s . Thee x p e r i m e n t a lv a l h e a v yc h a r g e dp a r t i u e so fn e u t r o ns e n s i t i v i t yweremeasuredandcomparedw i t ht h et h e o r e t i c a lv a l u e swhichwere h emeane f f e c t i v er a n g eo fαand d e r i v e dfromt h em a c r o s c o p i cc r o s ss e c t i o no ft h er e a c t i o n，t. c 1 e s，c r i t i c a la n g l ef o re t c h p i tf o r m a t i o nandt h eb u l ke t c h i n go ft h ef i 1 m s .Byc o n s i d 7 L ip a r t i e r i n gb a c k g r o u n dc o u n t s，at h e r m a ln e u t r o nd o s eo f1mrem(lx1 O 5 S v)c a nbemeasuredw i t ht h e t r i a c e t a t ef i l mc o n t a i n i n gb o r o na tac o n c e n t r a t i o no f11.7%byw e i g h tandf o re t c h i n gt i m eo f 1 2h r .. KEYWORDS n e u t r o nd o s i m e t r y ，b o r o n，c e l l u l o s ea c e t a t ef i 1 m，c e l l u l o s ed i a c e t a t e，c e l l u l o s et r i a c e t a t e，o r t h o c a r b o r a n e，s e n s i t i v i t y ，s o l i ds t a t et r a c kd e t e c t o r，e t c h p i t .. 言. 1. 緒. 的として，種々の固体飛跡検出器が試作され，それらの特性試験が行われてきている υ.2)。なかでも，飛跡検出国体として樹脂(プラスチック)を用い，中性子. 乙れまで多年フィノレムバッジとして被曝放射線量の測定に使用されて来た乳剤検出器は，中性子線にも γ. から重荷電粒子へのコンパータとして l O Bまたは 6L i を用いる型の検出器は，低速中性子に対する感度が高. 線にも感度を有するため， γ線の高いパックグラウン. く，その実用化が有望である。乙れまでに開発された. ドが存在する場合に中性子線の測定が困難になるとい. との型の検出器としては，硝酸リチウム塗布硝酸セル. う欠点がある。また，潜像退行現象(フェイディング). ロースフィ Jレム札ペ棚素溶解硝酸セノレロースフィノレ. があるために，被曝放射線量を過小評価するおそれが. 5.ぺ捌素溶解 CR-39板7 )などがある。本研究は，ム). ある。とれに対して固体飛跡検出器は，通常の被曝線. 乙れらの開発研究の延長線ょに位置するもので，飛跡. 量測定環境においては γ線や β 線に不感で，それら. 検出国体として新たに酢酸セノレロース樹脂を採用し，. の線量いかんにかかわらず中性子線のみを独立に測定. 棚素化合物としては硝酸セルロース樹脂への溶解性の. し得る利点をもっ。また，潜像退行現象がないので，. 点で最も優れた特牲を示したオ Jレトカ Jレボランのを使. 被曝線量を低く見積るおそれもない。高感度で，飛跡. 用した。. の自動計数しやすい中性子個人被曝線量計の開発を目. - 1ー. 飛跡の自動計数法の改良・発展は，国体飛跡検出器.

(2) 鶴田隆雄:棚素溶解酢酸セノレロースフィノレムによ石中性子線量測定の実用化のために不可欠の投術的課題である。 CR-39. :エチノレアセテート:エチ Jレラクテートの比が 4:2. :1:1なる組成の溶媒に，溶液中の溶質濃度が 4%. 板の場合は，表面がきわめて平滑で，生成するエッチ. になるように溶解した溶液から調製したフィ Jレム上の. ピットがきわめて明瞭であるととろから，顕徴鏡，テ. ほほ 1 00%の α線検出. レビカメラおよび画像処理ジステムを組合せた光学的. エッチピットが比較的明瞭で，. 計数法の適用が有望である ω。それに対して，セノレロ. 効率が得られるととが分った。そとで，との溶液 l とオレトカ jレボランを添加して目標とする翻案溶解二酢酸. ース系樹脂の場合は，きわめて薄く，柔軟性に富むフ. j. ィルムに成型するととができるととろから，放電計数. と使セルロースフィ Jレムを調製するととにした。調製l. 法 9) の適用が有望である ω。硝酸セ Jレロース樹脂が非. 用した 4種類の溶液組成を T able1に示す。. 常に着火しやすく，燃焼しやすい物質であるのに対し. ig.2I と示され三酢酸セ Jレロースも白色の粉末で， F. て，酢酸セノレロース樹脂にはそのような性質がないの. るような構造をしている。との場合，溶質は三酢酸セ. で，硝酸セ jレロース樹脂がもっていた検出器保管上の. Jレロース:トリフェニノレフォスフェートの比が 1 7:3，. 危険性を取除き，放電計数特性を改善し得る可能性が. 溶媒はメチレンクロライド:メチノレア Jレコー Jレの比が. ある。. 9:1，溶液中の溶質濃度が 10%であるような溶液から調製したフィノレムが良好な α線検出特性を示した。. l l . 実験材料および実験方法. そとで，乙の溶液にオノレトカノレボランを添加して目標をする棚素溶解三酢酸セノレロースフィノレムを調製する i. 1.フィルムの調製と α線照射試験. ととにした。調製に使用した溶液組成を T a b l e 2に. 先ず，溶質と溶媒をさまざまに組合せた多種類の溶. 示す。. 液から，流延法 i とより 2酢酸セ Jレロースフィ Jレムの調製を試みた。 3点支持台上に水平に置かれた厚板ガラ. 2 . 中性子照射とフルエンスの測定. スの上にアルミニウム製の型枠を置き，その中に十分. 中性子照射場として京都大学原子炉 (KUR) 重水. 混合・清澄・脱泡させた溶液を適量流し込み，約一昼. 熱中性子設備および近畿大学原子炉 (UTR-KINKI). 夜放置す否。その間，板ガラスの上部に蓋をするなど. 中央ストリンガーを利用した。. して溶媒の揮発が比較的ゆっくり進行するように配慮. KURの場合，重水熱中性子設備の中に簡単な照射. する。生乾きのフィルムを板ガ、ラスから剥離し，別の. 用架台を組み，そ乙にフィノレムまたは金箔を釣り下. 2枝の型枠に挟み，真空乾燥，高温乾燥を経て厚さ. げて照射を行った。照射後，金箔の放射能をウェ Jレ型. 2 0 2 0 ， 0μmのフィルムを得た。. シンチレージョンカウンターで測定し，照射時の運転. 次に， RaD+E+F線源、から放出される α線をほぼ. 出力，照射時聞から換算してフィ Jレムの照射熱中性子. 3MeVI r減速し，得られたフィルムにほぼ垂直に入射. フルエンスを求めた。. させた。入射 α線のフノレエンスは，線源、の強度と形状，線源、とフィルムの距離および照射時聞から計算によって求める乙とができる ω 。α線照射フィルムを 5 0Cの3 0 5 ぢ NaOH水 0. 溶液中で 1 0 3 0 分間エッチングし，. 止一一一-l _ _. . . l - -O. j 1 ヘ H ー-./OH H¥. Hj 1 ， /H. ヘ日 o、 " H. /'--0--'¥.OH. H/ 1. H l-----rl. .. 下ーーーー. u. ¥..---0ー. フィルム表面に α線飛跡が成長して現れるエッチピットを光学顕微鏡を. F i g .1 C e l l u l o s ed i a c e t a t e. 用いて観察・計数した。ニ酢酸セ Jレロースは白色の粉末で，. F i g . l!乙示されるような構造をしている。ニ酢酸セルロース:ジメチ Jレフタレート:ジエチ Jレフタレート: メチノレフタリ Jレエチ Jレグリコレートの比が 11:6:1:2なる組成の溶. 止一一一一 i . p ヘH ーーi/H H¥. TT J - 0 H j I ， ' -. TT. 、，H H、 H. 一一トー園田園. ， /H. o. CH20COCH3. 質を，アセトン:メチルアルコール. - 2ー. ¥.--0一一一. l. 一 o--'¥.H. P--. H/I "l----f ___ r IH . .. CH 0CO 3. OCOCH3. In. ノ.

(3) V01 .2 2( 19 8 5 ). 近畿大学原子力研究所年報. Table1 Compositiono fs o l u t i o n sf o rp r e p a r a t i o no fboron-dopedc e l 1 u l o s ed i a c e t a t ef i 1ms S o l u t e( w / o ) O r t h o c a r borane C e l l u l o s ed i a c e t a t e Dimethylp h t h a l a t e D i e t h y lp h t h a l a t e Methylp h t h a l y le t h γ 1g l y c o l a t e. 1 .3 5 4 . 3 2 9 . 6 4 . 9 9 . 9. 6 . 7 5 1 .3 2 8 . 0 4 . 7 9 . 3. S o l v e n t( w / o ) Acetone Methyla l c o h o l E t h y la c e t a t e E t h y ll a c t a t e. 2 6 . 7 4 0 . 3 2 2 . 0 3 . 7 7 . 3. 5 0 . 0 2 5 . 0 1 2 . 5 1 2 . 5. C o n c e n t r a t i o no fs o l u t e. 4 . 0. B c o n c e n t r a t i o no ff i l m. 5 . 0. Table2C o n p o s i t i o no fs o l u t i o nf o rp r e p a r a t i o n o fboron-dopedc e l l u l o s et r i a c e t a t ef i l m S o l u t e( w / o ) O r t h o c a r borane C e l l u l o s et r i a c e t a t e T r i p h e n y lphosphate. 1 3 . 3 4 7 . 7 2 6 . 0 4 . 3 8 . 7. 1 0 . 0. 2 0 . 0. た。エッチング予定時間経過後，ただちに溶液からフィノレムを取り出し，水道水で数分間水洗し，常温・常湿の空気中で自然乾燥させた。エッチングの前後にフ. 1 5 . 6 1 .7 7 1 2 . 7. ィルムの厚さをマイクロメータを用いて測定し，その差からパノレクエッチングを求めた。フィ Jレム自身の欠陥等に基づくパックグラウンドエッチピット密度を求めるために，照射フィノレムと同じ条件で未照射フィル. S o l v e n t( w / o ) 1 or . ide Methylenec Methyla l c o h o l. 9 0 . 0 1 0 . 0. ムのエッチングを行った。. C o n c e n t r a t i o no fs o l u t e. 1 0 . 0. 射フィルムを対比しながら，それらの表面状態を観察. B c o n c e n t r a t i o no ff i l m. 1 .7 1. を求めた。 KURの場合，照射フィノレムの表面密度か. エッチング後，光学顕微鏡を用い，照射および未照した。また，エッチピットを計数して各々の表面密度ら未照射フィ Jレムの表面密度を差し引き，熱中性子に. UTR-KINKI の場合，中央ストリンガーの最低部. よるエッチピット表面密度を求めた。 UTR-KINKI. 28cmI と黒鉛を残してその上方を照射空間とし，そこ. の場合，裸で照射したフィノレムの表面密度からカドミ. にフィルムまたは金箔を釣り下げて照射を行った。熱. ウムケースに入れて照射したフィノレムの表面密度を差. 外中性子の割合を評価するため，一部のフィノレムおよ. し引き，熱中性子によるエッチピット表面密度を求め. び金箔をカドミウムケースに入れて照射した。照射. た。 KUR と UTR-KINKIで取り扱いが異るのは，. 後，金箔の放射能をシンチレージョンカウンターで測定し，照射時の運転出力，照射時聞から換算してフィ. KUR重水設備の場合，高速中性子や熱外中性子の寄与がほとんど無視できる 5) のに対して.UTR-KINKI. Jレムの照射熱および熱外中性子フノレエンスを求めた。. 中央ストリンガーの場合，それらの寄与が無視できな. KUR.UTR-KINKIいずれの場合も，照射熱中性. いためである。. 9 07 1 0 cm-2 であった。子フ Jレエンスは 1. ] 1 [ . 実験結果および考察 3 . エッチングとエッチピットの観察・計数中性子照射フィノレムを50 C の 30~ぢ NaOH 水溶液中. 0. でエッチンク*し. l O B ( n . α ) 7 L i反応によって生成した. αおよび 7 L i粒子の飛跡をエッチピットに成長させ. 1 . エッチピットの成長中性子で照射した棚素溶解ニ酢酸セルロースフィルムを，与えられた条件でエッチングするとき. 2-3. -3-.

(4) 鶴田隆雄 :棚素溶解酢酸セノレロースフィjレムによる中性子線量測定表面の全体的荒れの中に埋没してしまい。その計数が. o .1l r .1~ぢ捌素溶解二酢酸セノレロ困難となる。 Phot ースフィノレム上のエッチピットを示す。中性子照射三酢酸セノレロースフィノレムを与えられた条件でエッチングするとき，ほぼ 2時間でエッチピッ ‘ 、Alai ‘ ，，、. IJ. トが見え始め，十数時間まで計数可能な状態が続く。との時間を過ぎると，やはり表面荒れのために計数が. o .2l r .1 1. 7 ~ぢ棚素溶解三酢酸セノレ困難となる。Phot ロースフィノレム上のエッチピットを示す。本研究で調製したフィノレムで比較する限りにおいて，二酢酸セノレロースフィノレムより三酢酸セノレロースフィノレムの方がコントラストの強い，明瞭なエッチピットを形成するととが分った。三酢酸セルロースフィルムの難点はエッチング時間が長くかかる乙とである. ( 2). が，とれはエッチング溶液の温度を高める. ζ. となどに. よって短縮するととが可能であると考えられる。 CR. 3 9樹脂の場合，エッチング溶液の温度を 6 0Cから9 0 0. 100ぃ m Photo.1 E t c h p i ts on t he 1% borondoped c e l l u l os ed i a c e t a t ef i lm. Etchingc on di t i on:3 0 5 ぢ Na OH，5 00C Etchingtime:( 1 ) 8min. ，( 2 )15min.. o cに上昇させるζ とによって，エッチング時聞を 10分の l以下 K短縮できる. ζ. とが確認されている11)。. 2 . 実験感度エッチング後，照射および未照射フィJレム上のエッチピットを計数して求めた熱中性子によるエッチピッ c r n-2)，金箔の放射能から求めたフィト表面密度を P(. c r n -2) とするとノレムの照射熱中性子フノレエンスを O( き実験感度 Keは次式で与えられる。 z. 11J. 41. ，，、 ‘ ・. Ke= P /o. ( 1 ). 棚素を 1， 5，1 0，2 0 %含む二酢酸セノレロースフィノレムの感度を各エッチング時聞について求めた。結果. i g.3 6I r .示す。重荷電粒子放出核反応が飛跡検を F 出国体内部で生ずる型の固体飛跡検出器の例に洩れずの， 7) エッチング時間が長くなるにつれて感度の上. 0倍と上昇昇が見られる。ただし，棚素濃度を 5倍，1 させても同一エッチング時聞において感度の上昇はそれほど大きくはない。得られた最高感度は，20~ぢ棚素. ( 2 ). 溶解フィノレムを 5 0 分エッチングした場合で， 2. 3x. 1 0 (であった。棚素を 1 1. 7~ち含む三酢酸セノレロースフィノレムの感度. 100ぃ m Photo.2 Et c h -pi tson t h e1 1 .7 % bor ondoped c e l l u l os et r i a c e t a t ef i 1m. Et c h i n gc ondi t i o n :3 05 ぢ NaOH，5 00C Etchingtime:( 1 ) 3h ， . r ( 2 )6hr . 分でエッチピットが見え始め，4 0 -5 0 分まで計数可能な状態が続く。との時間を過ぎると，エッチピットは. とエッチング時間の関係を F i g .7l r.示す。乙の場合. 0 時間も，エッチング時間と共に感度が上昇するが，1 を過ぎると飽和傾向が見られる。得られた最高感度は. 1 2 時間エッチングの場合で，1 .1xl O -3 であった。 3 . バルクエッチングと理論感度棚素溶解樹脂検出器の理論的に到達し得る最高の熱. -4-.

(5) V01 .2 2( 19 8 5 ). 近畿大学原子力研究所年報. x10-4. i / 2 " -. 2 . 5. 3. ) ( 1 0 -4. ノ 2 . 0. ( gミ﹀. 炉、. 。 ". と1.5. >. ・同. b D. . . .. + ー毎. ロ. 回. . c :. 同. ・同. 国. 民. 口. ω. O. @. ∞. 場". ω. o. ~. 1 .0. o~. F f. .. > . 1 .5 +'. ・同. 0 . 5. .. 2 . 0ト. 2. J ( B. Etching c o n d i t i o n. mmv 、. tontc : . . 1叫. 3096NaOH，50・ c. Etching c o n d i t i o n. c. 3096NaOH，50・ 10. 20 30. 40. 10. 50. 20. 30. 40. 50. 60. Etchingtime( m i n . ). 60. Etching time ( m i n . ). F i g .3 S e n s i t i v i t yandbulke t c h i n go fb o ron-dopedc e l l u l o s ed i a c e t a t ef i l m. F i g .5 S e n s i t i v i t yo fboron-dopedc e l 1u l o s e d i a c e t a t ef i l m. X1 0-4 E. ・. ・. / f. a. XI0-4 2 . 0ト. ; : : [ r. .. ノ. 10. r! . lf. 帽. 品 1 .0. o Juz:. •. ー. ー. B. Etching condition 3096NaOH，50.C 10. 20. 30. 40. 50. 60. Etching time ( m i n . ) 20. 30. 40. 50. 60. F i g .6 S e n s i t i v i t yo fboron-dopedc e l l u l o s e d i a c e t a t ef i l m. Etching time ( m i n . ). F i g .，4 S e n s i t i v i t yo fboron-dopedc e l l u l o s e d i a c e t at ef i l m. 中性子感度(理論感度)K t は次式で与えられるヘ. Kt=T{+R∞S2(}c+(1-叫)/}σ( Et h) =I刷. .. 2 . 0ト. {+Rc 問. 斗 ω. c+( 1s i n ( }. ととで，T は樹脂中の l O B原子の密度 (atom'cm-3)，. R は α および 7 L i 粒子の平均実効飛程 ( cm)， (}c はエッチピット生成の臨界角，1 はパJレクエッチング (cm)，σ( E t h )は l O B ( n，α)7Li反応の熱中性子に 2 対する微視的断面積 (cm I(Eth )は同反応の熱中 )，. 性子l と対する巨視的断面積 ( cm-1) である。エッチング前後のフィルムの厚さの差から得られた. -5-.

(6) 鶴岡隆雄:棚素溶解酢酸セノレロースフィ Jレムによる中性子線量測定の場合，良好な飛跡検出団体の他のひとつの条件は，エッチピットが明瞭で計数し易い時間内で，パJレクエッチングを大きくとれるととである。他の条件が同じであれば， ( 2 )式からあきらかなようにパノレクエッチン (Eミ)切ロ. ;メ. ログが大きいほど高い感度が期待できる。三酢酸セ Jレース樹脂は，乙の意味でも二酢酸セノレロース樹脂よりすぐれた性質を具えていると言える。. ロ凶 υ#OM--. HH占. /. ~2. 4 . 熱中性子線量の検出限界本実験で得られた最高の熱中性子感度1.1xl O -3を用い，検出可能な最低の熱中性子線量を評価する。パ. _ . . . ・ .. Experimental. " ー・ー・ー・ '・ J. ックグラウンドエッチピット密度の大きさから，最低. O. 計数可能エッチピット密度. 2. 4. 6. 8. . . . J . . . . . . L .. ム. 10. 1 4. 1 2. Pmin. は 1 . 0X1 03(cm-2). と見積られる。(1)式から熱中性子フルエンスの検出下. a. 限. Omin ま， Omin. Etching time ( h r . ). Pmin / K e 3 1 .0 X 1 0 cm-2 / 1 .1x 1 0 -3. F i g .7 S e n s i t i v i t yandbulke t c h i n go fb o l 1 u l o s et r i a c e t a t ef i l m ron-dopedc e. 9 . 1X 1 05 cm-2. ( 3 ). となる。 1mrem( 10 5 S 3 6， 000cm-2 であるこ V) が 9 パノレクエッチンクやおよび、その値を使って計算して得ら. ig.3 と Fig.7ζ I示す。との計算れた理論感度を F において，それらのフィルムの α および. 7 Li粒子に. 対する臨界角が不明なので，一応乙れを O。として計. とから，乙のフィ Jレムを使つての目視計数による検出. 10 5 S V) と見積られ限界は現在のと乙ろ約 1mrem ( る。乙の値は，個人被曝線量計として十分満足できる値である。一般に，放電計数法を導入すれば目視計数の場合よ. ig.3と F i g . 7 において理論値が実験値を算した。 F 大きく異るととになった主要な原因は，乙の臨界角を. り検出限界を引き下げることが可能であるがペ. 0 'ごしたととにあると考えられる。二酢酸セルロース 0，20%のフィノレム樹脂の場合，棚素三濃度 1， 5，1 00，6 50，7 10，7 60として計に対して各々の臨界角を 4. 今後に残された課題である。. 乙の. フィノレムにおいてどとまで，その引き下げが可能かは. l V . 結. 算すれば，理論値は実験値 l とほぼ一致するととにな. 昌. る。三酢酸セルロース樹脂の場合，臨界角を 5 4 とし 0. て計算すればエッチングの初期において，理論値は実. 棚素を溶解させたこ酢酸セルロース樹脂および三酢. とほぼ一致する。との場合においても，エッチン験値 l. 酸セ Jレロース樹脂のフィノレムを調製し，その中性子線. グの末期には実験値が理論値より小さくなる。その主. 量計としての特性を調べ，次の結論を得た。. 要な原因は，初期に現れたエッチピットがエッチング. ( 1 )T a b l e1および T a b l e2 に示される組成の溶液. の中期以後しだいにコントラストを失い，計数できな. から，流延法 l とより中性子線量測定に使用可能な棚. くなるためと考えられる。. 素溶解酢酸セルロースフィ Jレムを調製する乙とができる。. 良好な飛跡検出国体のひとつの条件は臨界角が小さい乙とである。他の条件が同じであれば，( 2 ) 式からあ. ( 2 ) 調製した 5種類のフィ Jレムの熱中性子に対する感. きられないように臨界角が小さいほど高い感度が期待. i g . 3 度を実験的および理論的に求めた。結果は F. できる。約 1 0 5 ぢの棚素濃度のフィノレムで比較すると. 7に示されるとおりである。. き，三酢酸セルロース樹脂の方が二酢酸セルロース樹. ( 3 ) 感度についての実験値と理論値の比較から，酢酸. 脂よりも臨界角が小さしより望ましい性質を具えて. セルロース系樹脂は硝酸セ Jレロース系樹脂と比較し. いると言える。. でかなり大きな臨界角を持つと考えられる。. コンパータを飛跡検出国体に溶解させる型の検出器. ( 4 ) 二酢酸セルロース樹脂と三昨酸セノレロース樹脂を. - 6ー.

(7) V01 .2 2( 19 8 5 ). 近畿大学原子力研究所年報. S o l i d s "，( 19 7 5 )，U n i v .C a l i f .P r e s s .. 比較した結果，エッチピットが明瞭で計数しやすいとと，高い感度が得られることのこつの理由で，飛. 2 )D u r r a n i，S .A . :N u c l .Tγαc k s，6，2 0 9( 19 8 2 ) .. 跡検出国体としては三酢酸セルロース樹脂の方がす. ，L . : “S o l i dS t a t eN u c l e a rT r a c kD e 3 )Medveczky. 8 1( 19 8 0 )，PergamonP r e s s . t e c t o r s "，5. ぐれていると考えられる。. 4 ) 鶴田隆雄:近畿大学原子力研究所年報， 2 2， 7 9. ( 5 ) 本研究で調製したフィノレム中最高感度を記録した. 1 1 .7%棚素溶解三酢酸セ Jレロースフィルムを使用し. ( 19 8 4 ) .. .and Sakamoto，M.: J .Nucl. Sci. 5 )Tsuruta，T. た場合の熱中性子線量の検出限界は，約 1mrem ( 10 5 S V) と見積られる。. 5，6 0 2( 19 7 8 ) . T e c h n o l .，1 6 )Tsuruta ，T .andT a k a g a k i ，M.: H e a l t hP h y s .，. 謝. 43，7 0 5( 19 8 2 ) .. 古宇. .andJ u t o，N . :J .Nucl.S c i .T e c h n o l .， 7 )Tsuruta，T 2 1，8 7 1( 19 8 4 ) .. 中性子照射にあたってお世話になりました京都大学原子炉実験所原子炉部および放射線管理部の方々，近. 8 ) 鶴田隆雄，磯部吟子:保健物理， 1 9，1 3 3( 19 8 4 ) .. 畿大学原子力研究所管理室の方々に感謝致します。実. 9 )C r o s s， W. G . and Tommasino，L . :R a d .Eff e c t s ，5，8 5( 19 7 0 ) .. 験を進めるにあたりど協力頂きました近畿大学理工学. 1 0 )鶴田隆雄:近畿大学原子力研究所年報， 2 2， 6 9. 部長嶋玲氏に謝意を表します。. ( 19 8 4 ).. 1 1 )鶴田隆雄，福本善巳:保健物理， 2 0，2 5( 19 8 5 ) .. 参考文献 1 )F l e i s c h e r ，R .L . ， e ta l . : “N u c l e a rT r a c k s i n. - 7ー.

(8)
