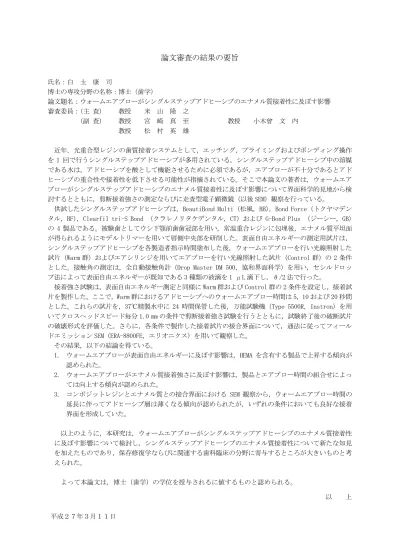

論文審査の結果の要旨
氏名：白 圡 康 司
博士の専攻分野の名称：博士（歯学）
論文題名：ウォームエアブローがシングルステップアドヒーシブのエナメル質接着性に及ぼす影響 審査委員：（主 査） 教授 米 山 隆 之
（副 査） 教授 宮 崎 真 至 教授 小木曾 文 内 教授 松 村 英 雄
近年，光重合型レジンの歯質接着システムとして，エッチング，プライミングおよびボンディング操作 を 1 回で行うシングルステップアドヒーシブが多用されている。シングルステップアドヒーシブ中の溶媒 である水は，アドヒーシブを酸として機能させるために必須であるが，エアブローが不十分であるとアド ヒーシブの重合性や接着性を低下させる可能性が指摘されている。そこで本論文の著者は，ウォームエア ブローがシングルステップアドヒーシブのエナメル質接着性に及ぼす影響について界面科学的見地から検 討するとともに，剪断接着強さの測定ならびに走査型電子顕微鏡（以後 SEM）観察を行っている。
供試したシングルステップアドヒーシブは，BeautiBond Multi（松風，BB），Bond Force（トクヤマデン タル，BF），Clearfil tri-S Bond （クラレノリタケデンタル，CT）および G-Bond Plus （ジーシー，GB）
の 4 製品である。被験歯としてウシ下顎前歯歯冠部を用い，常温重合レジンに包埋後，エナメル質平坦面 が得られるようにモデルトリマーを用いて唇側中央部を研削した。表面自由エネルギーの測定用試片は，
シングルステップアドヒーシブを各製造者指示時間塗布した後，ウォームエアブローを行い光線照射した 試片（Warm 群）およびエアシリンジを用いてエアブローを行い光線照射した試片（Control 群）の 2 条件 とした。接触角の測定は，全自動接触角計（Drop Master DM 500，協和界面科学）を用い，セシルドロッ プ法によって表面自由エネルギーが既知である 3 種類の液滴を 1 μL 滴下し，θ/2 法で行った。
接着強さ試験は，表面自由エネルギー測定と同様に Warm 群および Control 群の 2 条件を設定し，接着試 片を製作した。ここで，Warm 群におけるアドヒーシブへのウォームエアブロー時間は 5，10 および 20 秒間 とした。これらの試片を，37℃精製水中に 24 時間保管した後，万能試験機（Type 5500R，Instron）を用 いてクロスヘッドスピード毎分 1.0 mm の条件で剪断接着強さ試験を行うとともに，試験終了後の破断試片 の破壊形式を評価した。さらに，各条件で製作した接着試片の接合界面について，通法に従ってフィール ドエミッション SEM（ERA-8800FE，エリオニクス）を用いて観察した。
その結果，以下の結論を得ている。
1. ウォームエアブローが表面自由エネルギーに及ぼす影響は，HEMA を含有する製品で上昇する傾向が 認められた。
2. ウォームエアブローがエナメル質接着強さに及ぼす影響は，製品とエアブロー時間の組合せによっ ては向上する傾向が認められた。
3. コンポジットレジンとエナメル質との接合界面における SEM 観察から，ウォームエアブロー時間の 延長に伴ってアドヒーシブ層は薄くなる傾向が認められたが，いずれの条件においても良好な接着 界面を形成していた。
以上のように，本研究は，ウォームエアブローがシングルステップアドヒーシブのエナメル質接着性 に及ぼす影響について検討し，シングルステップアドヒーシブのエナメル質接着性について新たな知見 を加えたものであり，保存修復学ならびに関連する歯科臨床の分野に寄与するところが大きいものと考 えられた。
よって本論文は，博士（歯学）の学位を授与されるに値するものと認められる。
以 上
平成２７年３月１１日
