エアロゲルの開発と応用

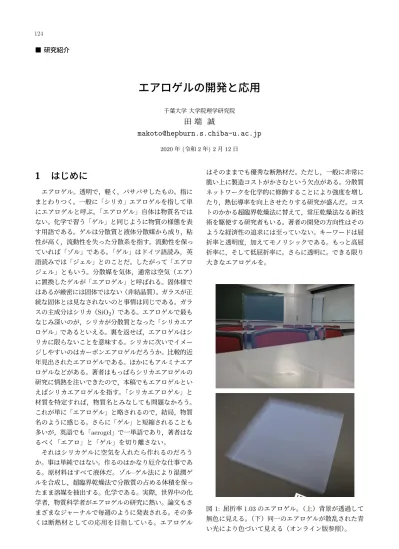

■ 研究紹介

エアロゲルの開発と応用

千葉大学 大学院理学研究院

田 端 誠

[email protected]

2020_年(_令和2_年) 2_月12_日

1 _はじめに

エアロゲル。透明で，軽く，パサパサしたもの。指に まとわりつく。一般に「シリカ」エアロゲルを指して単 にエアロゲルと呼ぶ。「エアロゲル」自体は物質名では ない。化学で習う「ゲル」と同じように物質の様態を表 す用語である。ゲルは分散質と液体分散媒から成り，粘 性が高く，流動性を失った分散系を指す。流動性を保っ ていれば「ゾル」である。「ゲル」はドイツ語読み，英 語読みでは「ジェル」とのことだ。したがって「エアロ ジェル」ともいう。分散媒を気体，通常は空気（エア）

に置換したゲルが「エアロゲル」と呼ばれる。固体様で はあるが厳密には固体ではない（非結晶質）。ガラスが正 統な固体とは見なされないのと事情は同じである。ガラ スの主成分はシリカ（SiO2）である。エアロゲルで最も なじみ深いのが，シリカが分散質となった「シリカエア ロゲル」であるといえる。裏を返せば，エアロゲルはシ リカに限らないことを意味する。シリカに次いでイメー ジしやすいのはカーボンエアロゲルだろうか。比較的近 年見出されたエアロゲルである。ほかにもアルミナエア ロゲルなどがある。著者はもっぱらシリカエアロゲルの 研究に情熱を注いできたので，本稿でもエアロゲルとい えばシリカエアロゲルを指す。「シリカエアロゲル」と 材質を特定すれば，物質名とみなしても問題なかろう。

これが単に「エアロゲル」と略されるので，結局，物質 名のように感じる。さらに「ゲル」と短縮されることも 多いが，英語でも「aerogel」で一単語であり，著者はな るべく「エアロ」と「ゲル」を切り離さない。

それはシリカゲルに空気を入れたら作れるのだろう か。事は単純ではない。作るのはかなり厄介な仕事であ る。原材料はすべて液体だ。ゾル–ゲル法により湿潤ゲ ルを合成し，超臨界乾燥法で分散質の占める体積を保っ たまま溶媒を抽出する。化学である。実際，世界中の化 学者，物質科学者がエアロゲルの研究に熱い。論文もさ まざまなジャーナルで毎週のように発表される。その多 くは断熱材としての応用を目指している。エアロゲル

はそのままでも優秀な断熱材だ。ただし，一般に非常に 脆い上に製造コストがかさむという欠点がある。分散質 ネットワークを化学的に修飾することにより強度を増し たり，熱伝導率を向上させたりする研究が盛んだ。コス トのかかる超臨界乾燥法に替えて，常圧乾燥法なる新技 術を駆使する研究者もいる。著者の開発の方向性はその ような経済性の追求には至っていない。キーワードは屈 折率と透明度，加えてモノリシックである。もっと高屈 折率に，そして低屈折率に。さらに透明に。できる限り 大きなエアロゲルを。

図1: 屈折率1.03のエアロゲル。（上）背景が透過して 無色に見える。（下）同一のエアロゲルが散乱された青 い光により色づいて見える（オンライン版参照）。

■ 研究紹介

エアロゲルの開発と応用

千葉大学 大学院理学研究院

田 端 誠

[email protected]

2020_年(_令和2_年) 2_月12_日

1 _はじめに

エアロゲル。透明で，軽く，パサパサしたもの。指に まとわりつく。一般に「シリカ」エアロゲルを指して単 にエアロゲルと呼ぶ。「エアロゲル」自体は物質名では ない。化学で習う「ゲル」と同じように物質の様態を表 す用語である。ゲルは分散質と液体分散媒から成り，粘 性が高く，流動性を失った分散系を指す。流動性を保っ ていれば「ゾル」である。「ゲル」はドイツ語読み，英 語読みでは「ジェル」とのことだ。したがって「エアロ ジェル」ともいう。分散媒を気体，通常は空気（エア）

に置換したゲルが「エアロゲル」と呼ばれる。固体様で はあるが厳密には固体ではない（非結晶質）。ガラスが正 統な固体とは見なされないのと事情は同じである。ガラ スの主成分はシリカ（SiO2）である。エアロゲルで最も なじみ深いのが，シリカが分散質となった「シリカエア ロゲル」であるといえる。裏を返せば，エアロゲルはシ リカに限らないことを意味する。シリカに次いでイメー ジしやすいのはカーボンエアロゲルだろうか。比較的近 年見出されたエアロゲルである。ほかにもアルミナエア ロゲルなどがある。著者はもっぱらシリカエアロゲルの 研究に情熱を注いできたので，本稿でもエアロゲルとい えばシリカエアロゲルを指す。「シリカエアロゲル」と 材質を特定すれば，物質名とみなしても問題なかろう。

これが単に「エアロゲル」と略されるので，結局，物質 名のように感じる。さらに「ゲル」と短縮されることも 多いが，英語でも「aerogel」で一単語であり，著者はな るべく「エアロ」と「ゲル」を切り離さない。

それはシリカゲルに空気を入れたら作れるのだろう か。事は単純ではない。作るのはかなり厄介な仕事であ る。原材料はすべて液体だ。ゾル–ゲル法により湿潤ゲ ルを合成し，超臨界乾燥法で分散質の占める体積を保っ たまま溶媒を抽出する。化学である。実際，世界中の化 学者，物質科学者がエアロゲルの研究に熱い。論文もさ まざまなジャーナルで毎週のように発表される。その多 くは断熱材としての応用を目指している。エアロゲル

はそのままでも優秀な断熱材だ。ただし，一般に非常に 脆い上に製造コストがかさむという欠点がある。分散質 ネットワークを化学的に修飾することにより強度を増し たり，熱伝導率を向上させたりする研究が盛んだ。コス トのかかる超臨界乾燥法に替えて，常圧乾燥法なる新技 術を駆使する研究者もいる。著者の開発の方向性はその ような経済性の追求には至っていない。キーワードは屈 折率と透明度，加えてモノリシックである。もっと高屈 折率に，そして低屈折率に。さらに透明に。できる限り 大きなエアロゲルを。

図1: 屈折率1.03のエアロゲル。（上）背景が透過して 無色に見える。（下）同一のエアロゲルが散乱された青 い光により色づいて見える（オンライン版参照）。

ΤΞϩήϧ͸ࣗવքͰੜ੒͞ΕΔ͜ͱͷͳ͍ਓ޻෺Ͱ

͋Δɻͦͷ૑੡ऀ͸S.S. Kistlerɻ1931೥ʹNatureࢽ ʹใࠂ͞Εͨ[1]ɻ࠷ॳʹ࡞ΒΕͨͷ͸γϦΧͷΤΞϩ ήϧ͕ͩɼ΄͔ʹ΋͞·͟·ͳࡐ࣭ͷΤΞϩήϧͷੜ੒

͕ՄೳͰ͋Δͱͷهड़͕͋Δɻ·ͨطʹ͔ͳΓ޿ൣғͷ ۶ં཰Λ࣮ݱ͍ͯͨ͜͠ͱʹڻ͔͞ΕΔɻҎདྷɼ্ड़ͷ Α͏ʹ׆ൃͳݚڀ։ൃ͕ܧଓ͞Ε͓ͯΓɼݹͯ͘৽͍͠

ࡐྉɼࠓͰ͸φϊςΫૉࡐͰ͋Δɻͱ͸͍͑ɼ͙͢ʹ࣮

༻ੑΛݟग़͞ΕͨΘ͚Ͱ͸ͳ͘ɼνΣϨϯίϑ᫔ࣹମͱ

ͯ͠ͷԠ༻͸1970೥୅·Ͱ଴ͨͳ͚Ε͹ͳΒͳ͍[2]ɻ ਤ1ͷ্ͷࣸਅΛ͝ཡ͍͖͍ͨͩͨɻయܕతͱࢥΘ ΕΔ۶ં཰1.03ͷΤΞϩήϧͰ͋ΔɻλΠϧͷ໘ੵ͸

15 cm×15 cmɼްΈ͸2 cmͰେܕͷ෦ྨʹೖΔɻՄ ࢹޫʹର͢Δಁ໌౓΋࠷ߴΫϥεͰɼແ৭ʹݟ͑Δɻਤ 1ͷԼͷࣸਅͷΑ͏ʹɼࠇ͍ࢴʹࡌͤΕ͹ϨΠϦʔࢄཚ ʹΑΓ೾௕ͷ୹͍੨৭ޫ͕໨ʹөΔɻ੨ۭͷ৭Ͱ͋Δɻ ΤΞϩήϧΛ௨ͯ͠ന৭ͷܬޫ౮Λಁ͔͠ݟΕ͹ɼࢄཚ

͞Εͣʹಁաͨ͠೾௕ͷ௕͍੺͍ޫʹΑΓ৭ͮ͘ɻ༦ম

͚ͷ৭Ͱ͋ΔɻΤΞϩήϧ͸஍ٿେؾͷϛχνϡΞͩɻ ϝιϙʔϥεࡐྉͰ͋ΔΤΞϩήϧதͷޫͷ఻೻Λࢧ഑

͢Δͷ͸ɼφϊεέʔϧͷγϦΧͱۭܺʢϙΞʣʹΑΔ ඍࡉߏ଄ύλʔϯͰ͋Δɻ

2 νΣϨϯίϑ᫔ࣹମͱͯ͠

2.1 ΤΞϩήϧͷ༗༻ੑ

ՙిཻࢠ͕۶ં཰nͷഔ࣭தΛ଎౓βͰӡಈ͢Δͱ

͖ɼβ > 1/nΛຬͨ͢৔߹ʹɼཻࢠͷਐߦํ޲ʹର͠

ͯcosθC= 1/(βn)Λຬͨ֯͢౓ʢνΣϨϯίϑ֯ʣʹ νΣϨϯίϑޫ͕᫔ࣹ͞ΕΔɻνΣϨϯίϑൃޫ͕ੜ͡

ΔͨΊͷཻࢠͷӡಈྔpʹ͸ᮢ஋͕͋Δ͜ͱʹͳΓɼ࣭

ྔΛmͱͯ͠pt=m/

(n²−1)ͱද͞ΕΔɻਤ2ʹ

ྫͱͯ͠ɼπதؒࢠɼKதؒࢠɼ͓Αͼཅࢠͷᮢ஋ӡಈ

ྔΛࣔ͢ɻཻࢠͷӡಈྔ͕ط஌ͷͱ͖ɼద੾ͳ۶ં཰ͷ

෺࣭ΛνΣϨϯίϑ᫔ࣹମͱͯ͠༻͍Ε͹ɼνΣϨϯί ϑൃޫͷ༗ແΛௐ΂Δ͜ͱʹΑΓཻࢠͷछྨͷಛఆ͕Մ

ೳͱͳΔɻ͜Ε͕ᮢ஋ܕͷνΣϨϯίϑݕग़ثʹΑΔཻ

ࢠࣝผͷݪཧͰ͋Δɻͨͱ͑͹ɼޫݕग़ثΛ༗ݶͷް͞

ͷ᫔ࣹମ͔Β཭ͯ͠ઃஔ͢Ε͹ɼνΣϨϯίϑޫͷϦϯ ά૾ΛಘΔ͜ͱ͕Ͱ͖Δʢਤ3ʣɻ͜ͷΑ͏ͳνΣϨϯ ίϑ֯ΛଌఆͰ͖ΔΑ͏ͳݕग़ثΛϦϯάΠϝʔδϯά ܕͱݺͼɼཻࢠͷ଎౓Λଌఆ͢Δ͜ͱ͕Ͱ͖Δɻ͜ͷ৔

߹΋ɼཻࢠͷӡಈྔͱ᫔ࣹମͷ۶ં཰͕ط஌Ͱ͋Ε͹࣭

ྔΛܭࢉͰ͖ɼཻࢠࣝผ͕ՄೳͰ͋Δɻ

ΤΞϩήϧ͕νΣϨϯίϑ᫔ࣹମͱͯ͠ັྗతͳ࠷େ

ͷཧ༝͸ɼ෯޿͍ൣғ͔Β๬Έͷ۶ં཰Λબ΂Δͱ͍͏

͜ͱͰ͋Ζ͏ɻྫ͑͹ਤ1ͷ۶ં཰1.03ʹͯ͠΋ɼؾ

1.00 1.05 1.10 1.15 1.20

0 1 2 3 4

p K π

Thresholdmomentum[GeV/c]

Refractive index

ਤ2: ᫔ࣹମͷ۶ં཰ʹԠͨ͡ɼνΣϨϯίϑ᫔ࣹͷᮢ

஋ӡಈྔɻՙిπɼKதؒࢠɼ͓Αͼཅࢠʹ͍ͭͯɻ

ਤ3: νΣϨϯίϑϦϯάΠϝʔδϯάͷ֓೦ਤɻ

ମ΍ڽॖମʢӷମɾݻମʣͰ͸ಘΒΕͳ͍ಠಛͷ஋Ͱ͋

ΔɻνΣϨϯίϑݕग़ثʹΑΔՙిཻࢠͷ଎౓ଌఆɼ͓

ΑͼཻࢠࣝผͰ͸ɼର৅ͱ͢Δཻࢠͷ࣭ྔ΍ӡಈྔʹԠ

ͯ͡ɼ᫔ࣹମͷ۶ં཰Λద੾ʹબ୒͢Δ͜ͱ͕ॏཁͰ͋

Δɻͱ͜Ζ͕ͨͱ͑͹ɼ७෺࣭ͷѹॖؾମͰ۶ં཰1.001 લޙɼӷମͷਫͰ͸1.333ͱɼҰൠʹݻఆ͞Εͨ஋͔͠

ಘΒΕͳ͍ɻ͔͠΋ɼؾମͱڽॖମͷؒʹ͸۶ં཰ͷେ

͖ͳִͨΓ͕͋Δɻͦ͜ͰɼΤΞϩήϧͷ1.03ͳͲ͸

ᙱ͍ͱ͜Ζʹख͕ಧ͘஋ͩɻͦΕ͚ͩͰ͸ͳ͘ޙड़͢Δ Α͏ʹɼΤΞϩήϧ͸ͦͷ੡଄աఔͰ۶ં཰Λม͑ΒΕ Δɻ͜Ε͸ɼΤΞϩήϧ͕γϦΧʢݻମʣͱۭؾʢؾମʣ ͷׂ߹Λ೚ҙʹܾఆͰ͖Δࠞ߹෺ͷΑ͏ʹৼΔ෣͏ͱ͍

͏ඳ૾ͰղऍͰ͖Δʢ΋ͪΖΜࠞ߹෺Ͱ͸ͳ͍ʣɻͨͩ

͠ɼͦͷߏ଄εέʔϧ͸਺ेφϊϝʔτϧҎԼͰ͋Δͷ Ͱʢਤ4ʣɼޫిࢠ૿ഒ؅ͳͲͷޫݕग़ثͷײ౓ྖҬʹ ରԠ͢ΔՄࢹޫͷ೾௕ʢ਺ඦφϊϝʔτϧʣͰ͸ɼΤΞ ϩήϧ͸Ұ༷ͳ෺࣭ʹΈ͑Δɻར༻Մೳͳ۶ં཰ͷൣғ

͸੡๏ͷݚڀ։ൃʹΑΓঃʑʹ޿͛ΒΕɼݱࡏ͸1.003

͔Β1.26·ͰΛΧόʔ͢Δɻؾମͱڽॖମͷؒͷ۶ં

ਤ4: ΤΞϩήϧͷඍࡉߏ଄ͷ૸ࠪిࢠݦඍڸը૾ɻന

͍෦෼͕γϦΧཻࢠͷࡾ࣍ݩωοτϫʔΫɼࠇ͍෦෼͕

ϙΞͰ͋Δɻ

཰ͷۭനҬΛ΄΅ຬͨͨ͠ͱ͍͑Α͏ɻ෺ཧ࣮ݧͷσβ ΠϯʹԠͯ͡ɼνΣϨϯίϑݕग़ثͷ۶ં཰Λࣗ༝ʹબ

΂Δɻ

ಁ໌౓͸͜ͷे਺೥Ͱେ෯ʹվળ͞Εɼݱࡏ΋޲্

Λ໨ࢦͨ͠ݚڀ͕ਐߦதͰ͋Δ͕ɼؾମͷಁ໌౓ʹ͸

ͳ͔ͳ͔ٴ͹ͳ͍ɻ΋ͬͱ΋ಁ໌ͳΤΞϩήϧ͕ಘΒΕ Δ۶ં཰(∼1.03)Ͱ͸ɼ೾௕400 nmʹ͓͚Δࢄཚ௕͕

10 cmऑͰ͋ΔɻҰൠͷӷମɾݻମͷ৔߹ɼಁ໌౓͕ؾ

ମʹ͸ٴ͹ͳ͍ʹͯ͠΋ɼ۶ં཰͕ߴ͍ͨΊൃޫྔ͕େ

͖͍ͱ͍͏ར఺͕͋Δɻ਺ηϯνϝʔτϧఔ౓ͷް͞Ͱ

͸ɼνΣϨϯίϑൃޫྔ͸γϯνϨʔγϣϯޫͷ1/100 ͱ΋͍ΘΕɼΤΞϩήϧͷಁ໌౓Λ޲্ͤ͞Δ౒ྗʹՃ

͑ɼޫݕग़ثͷੑೳ΍ूޫδΦϝτϦͷ࠷దԽɼ൓ࣹࡐ ʢਖ਼൓ࣹɾཚ൓ࣹͳͲʣͷద੾ͳબ୒ͳͲɼݕग़ثͷશ ମઃܭ͕ॏཁʹͳΔɻ·ͨɼΤΞϩήϧ͸ਓ޻෺Ͱ͋Δ ͷͰɼେ͖ͳମੵΛ४උ͢Δʹ͸࿑ྗΛཁ͢ΔɻͦΕͰ

΋ݻମ༷λΠϧঢ়ʹ੒ܕͰ͖Δ͜ͱ͸ར఺ͷҰͭͰɼؾ ମ΍ӷମͷ᫔ࣹମͷΑ͏ʹ෺࣭ྔͷ͔͞Ήް͍༰ث͸ෆ ཁͰ͋Δɻ

2.2 ۶ં཰ͷߴ௿ͷ۠෼

લड़ͷΑ͏ʹɼߴΤωϧΪʔ෺ཧ෼໺Ͱ΋ͬͱ΋ͳ͡

Έͷ͋ΔΤΞϩήϧͷ۶ં཰͸1.03Ͱ͋Ζ͏͔ɻᮢ஋

ܕνΣϨϯίϑݕग़ثͰ͋Ε͹ɼͨͱ͑͹ӡಈྔൣғ͕

͓Αͦ1–2 GeV/cͷπதؒࢠͱKதؒࢠΛࣝผͰ͖

Δɻ࣮ࡍɼઌ୅BelleଌఆثͷલํΤϯυΩϟοϓ෦Ͱ͸

1.03ͷΤΞϩήϧ͕༻͍ΒΕͨ[3]ɻҰํɼಉଌఆثͷ όϨϧ෦޲͚ʹ1.01લޙͷΤΞϩήϧ͕։ൃ͞Εɼʮ௿

۶ં཰ʯͱදݱ͞Εͨ[4]ɻݱߦͷBelle II࣮ݧ༻ʹɼϦ ϯάΠϝʔδϯάܕݕग़ثΛ࣮ݱ͢ΔͨΊʹ1.05લޙ ͷߴಁ໌౓Խͷݚڀ͕ͳ͞Εɼʮߴ۶ં཰ʯΤΞϩήϧ ͷ։ൃͱݺ͹Εͨ[5]ɻ͜ΕΒ͔Βɼ1.03લޙ͸ʮதؒ

ਤ5: ΤΞϩήϧͷ۶ં཰ͷߴ௿ͷ۠෼ʢஶऀఏҊʣɻ ۶ં཰ʯͱݺ΂Α͏ɻैདྷɼνΣϨϯίϑ᫔ࣹମͱͯ͠

͸ɼ1.005ະຬɼ͓Αͼ1.10Λ௒͑Δ۶ં཰͸੡࡞ࠔ೉

ͱ͍ΘΕͨɻݱࡏɼԼ͸1.003ɼ্͸1.26·Ͱ੡࡞Մೳ

Ͱ͋Δ[6]ɻͦ͜Ͱɼ1.005Λڥͱͯ͠௿͍ଆΛʮ௒௿۶

ં཰ʯɼ1.10Ҏ্Λʮ௒ߴ۶ં཰ʯͱݺ΅͏ɻਤ5ʹஶ

ऀͷఏҊ͢Δ۶ં཰ͷߴ௿ͷम০ޠͷ۠෼Λࣔ͢ɻͳ͓ɼ ΤΞϩήϧͷ۶ં཰ʢਖ਼͘͠͸n−1ʣͱີ౓ρ͸ɼ΄

΅ൺྫؔ܎ʹ͋Δɻ

͜͜ͰɼΤΞϩήϧʹ৮Εͨ͜ͱͷͳ͍ಡऀʹͦͷײ ৮ΛΠϝʔδͯ͠௖͖͍ͨɻதؒ۶ં཰ΛڬΜͰɼߴɾ

௿۶ં཰ͷΤΞϩήϧ͸ಁ໌ͳൃ๐ενϩʔϧͷ࣭ײͰ

͋Δɻखʹ࣋ͭͱҟ༷ʹܰ͘ύαύα͍ͯ͠ΔɻૉखͰ ৮ΕΔͱΤΞϩήϧͷϙΞʹٵ͍دͤΒΕΑ͏ʹϕλͭ

͖Λײ͡Δɻ׬શͳ੬ੑ෺࣭ͰɼͻͱͨͼׂΕΕ͹म෮

͸Ͱ͖ͳ͍ɻ௒௿۶ં཰ͷΤΞϩήϧ͸ʮౚͬͨԎʯͱ

΋শ͞ΕΔɻಁ໌౓Λߴ͘Ͱ͖ͳ͍ྖҬͳͷͰന͘ݟ͑

Δɻஶऀ͸ʮΘͨ՛ࢠʯͷΠϝʔδΛ΋͍ͬͯΔɻͦΕ

͘Β͍੬ऑͰ͋Δɻ௒ߴ۶ં཰Ͱ͸ɼີ౓͕࠷େͰೋܻ

΋ߴ͍ͷͰɼϓϥενοΫ΍Ψϥεͷ࣭ײʹۙͮ͘ɻ࣮

ࡍɼ1.15͘Β͍ͷ۶ં཰ʹͳΔͱɼ௺Ͱখಥ͘ͱΧϯΧ ϯͱ໐Δɻམͱͤ͹ύϦϯͱׂΕΔɻ

3 _{ΤΞϩήϧͷ੡๏}

ΤΞϩήϧͷ੡๏ʹ͸ɼΘΕΘΕͷݺͿͱ͜Ζͷʮඪ ४੡๏[7]ʯͱʮϐϯϗʔϧס૩๏[6]ʯ͕͋Δɻඪ४੡

๏͸KEKͰ୅ʑड͚ܧ͕Ε[8]ɼݱࡏͰ΋ઍ༿େֶͰ։

ൃΛܧଓ͍ͯ͠Δʢඪ४ͱף͞Ε͍ͯͯ΋ɼੈքతʹ਺

͋Δ੡๏ͷόϦΤʔγϣϯͷҰͭʹ͗͢ͳ͍ʣɻதؒ۶

ં཰͔Βߴɾ௿۶ં཰ʹΘͨͬͯ޿͘ΤΞϩήϧΛ੡࡞

Ͱ͖Δɻ௒௿۶ં཰΋ඪ४੡๏ͷԠ༻ʹΑΓ੡࡞Ͱ͖ɼ ຊ࣭తʹ͸ඪ४੡๏Ͱ௒௿۶ં཰͔Βߴ۶ં཰·ͰΛΧ όʔͰ͖Δͱߟ͑ͯΑ͍ɻϐϯϗʔϧס૩๏͸ઍ༿େֶ

ʹ͓͍ͯ։ൃ͞Εͨಠࣗͷ੡๏Ͱ͋Γɼ௒ߴ۶ં཰Λੜ

੒Ͱ͖Δ͚ͩͰͳ͘ɼߴ۶ં཰ྖҬͷߴಁ໌౓ԽΛՄೳ

ͱ͢Δ[9]ɻԼʹৄड़͢Δ͕ɼϐϯϗʔϧס૩๏͸ඪ४੡

๏Λج൫ͱ֦ͨ͠ு੡๏Ͱ͋Γɼඪ४੡๏ʹͱͬͯ୅Θ Δ΋ͷͰ͸ͳ͍ɻ౰࣌ͷύφιχοΫి޻ʢদԼి޻ʣ

ࣾʹ͓͚ΔԽֶత஌ݟʹ΋ͱͮ͘ɼΘΕΘΕͱಉࣾͱͷ ڞಉݚڀ͕྆੡๏ͷجૅʹ͋Δɻ

ਤ 4: ΤΞϩήϧͷඍࡉߏ଄ͷ૸ࠪిࢠݦඍڸը૾ɻന

͍෦෼͕γϦΧཻࢠͷࡾ࣍ݩωοτϫʔΫɼࠇ͍෦෼͕

ϙΞͰ͋Δɻ

཰ͷۭനҬΛ΄΅ຬͨͨ͠ͱ͍͑Α͏ɻ෺ཧ࣮ݧͷσβ ΠϯʹԠͯ͡ɼνΣϨϯίϑݕग़ثͷ۶ં཰Λࣗ༝ʹબ

΂Δɻ

ಁ໌౓͸͜ͷे਺೥Ͱେ෯ʹվળ͞Εɼݱࡏ΋޲্

Λ໨ࢦͨ͠ݚڀ͕ਐߦதͰ͋Δ͕ɼؾମͷಁ໌౓ʹ͸

ͳ͔ͳ͔ٴ͹ͳ͍ɻ΋ͬͱ΋ಁ໌ͳΤΞϩήϧ͕ಘΒΕ Δ۶ં཰(∼1.03)Ͱ͸ɼ೾௕400 nmʹ͓͚Δࢄཚ௕͕

10 cmऑͰ͋ΔɻҰൠͷӷମɾݻମͷ৔߹ɼಁ໌౓͕ؾ

ମʹ͸ٴ͹ͳ͍ʹͯ͠΋ɼ۶ં཰͕ߴ͍ͨΊൃޫྔ͕େ

͖͍ͱ͍͏ར఺͕͋Δɻ਺ηϯνϝʔτϧఔ౓ͷް͞Ͱ

͸ɼνΣϨϯίϑൃޫྔ͸γϯνϨʔγϣϯޫͷ1/100 ͱ΋͍ΘΕɼΤΞϩήϧͷಁ໌౓Λ޲্ͤ͞Δ౒ྗʹՃ

͑ɼޫݕग़ثͷੑೳ΍ूޫδΦϝτϦͷ࠷దԽɼ൓ࣹࡐ ʢਖ਼൓ࣹɾཚ൓ࣹͳͲʣͷద੾ͳબ୒ͳͲɼݕग़ثͷશ ମઃܭ͕ॏཁʹͳΔɻ·ͨɼΤΞϩήϧ͸ਓ޻෺Ͱ͋Δ ͷͰɼେ͖ͳମੵΛ४උ͢Δʹ͸࿑ྗΛཁ͢ΔɻͦΕͰ

΋ݻମ༷λΠϧঢ়ʹ੒ܕͰ͖Δ͜ͱ͸ར఺ͷҰͭͰɼؾ ମ΍ӷମͷ᫔ࣹମͷΑ͏ʹ෺࣭ྔͷ͔͞Ήް͍༰ث͸ෆ ཁͰ͋Δɻ

2.2 ۶ં཰ͷߴ௿ͷ۠෼

લड़ͷΑ͏ʹɼߴΤωϧΪʔ෺ཧ෼໺Ͱ΋ͬͱ΋ͳ͡

Έͷ͋ΔΤΞϩήϧͷ۶ં཰͸1.03Ͱ͋Ζ͏͔ɻᮢ஋

ܕνΣϨϯίϑݕग़ثͰ͋Ε͹ɼͨͱ͑͹ӡಈྔൣғ͕

͓Αͦ1–2 GeV/cͷπதؒࢠͱKதؒࢠΛࣝผͰ͖

Δɻ࣮ࡍɼઌ୅BelleଌఆثͷલํΤϯυΩϟοϓ෦Ͱ͸

1.03ͷΤΞϩήϧ͕༻͍ΒΕͨ[3]ɻҰํɼಉଌఆثͷ όϨϧ෦޲͚ʹ1.01લޙͷΤΞϩήϧ͕։ൃ͞Εɼʮ௿

۶ં཰ʯͱදݱ͞Εͨ[4]ɻݱߦͷBelle II࣮ݧ༻ʹɼϦ ϯάΠϝʔδϯάܕݕग़ثΛ࣮ݱ͢ΔͨΊʹ1.05લޙ ͷߴಁ໌౓Խͷݚڀ͕ͳ͞Εɼʮߴ۶ં཰ʯΤΞϩήϧ ͷ։ൃͱݺ͹Εͨ[5]ɻ͜ΕΒ͔Βɼ1.03લޙ͸ʮதؒ

ਤ5: ΤΞϩήϧͷ۶ં཰ͷߴ௿ͷ۠෼ʢஶऀఏҊʣɻ ۶ં཰ʯͱݺ΂Α͏ɻैདྷɼνΣϨϯίϑ᫔ࣹମͱͯ͠

͸ɼ1.005ະຬɼ͓Αͼ1.10Λ௒͑Δ۶ં཰͸੡࡞ࠔ೉

ͱ͍ΘΕͨɻݱࡏɼԼ͸1.003ɼ্͸1.26·Ͱ੡࡞Մೳ

Ͱ͋Δ[6]ɻͦ͜Ͱɼ1.005Λڥͱͯ͠௿͍ଆΛʮ௒௿۶

ં཰ʯɼ1.10Ҏ্Λʮ௒ߴ۶ં཰ʯͱݺ΅͏ɻਤ5ʹஶ

ऀͷఏҊ͢Δ۶ં཰ͷߴ௿ͷम০ޠͷ۠෼Λࣔ͢ɻͳ͓ɼ ΤΞϩήϧͷ۶ં཰ʢਖ਼͘͠͸n−1ʣͱີ౓ρ͸ɼ΄

΅ൺྫؔ܎ʹ͋Δɻ

͜͜ͰɼΤΞϩήϧʹ৮Εͨ͜ͱͷͳ͍ಡऀʹͦͷײ ৮ΛΠϝʔδͯ͠௖͖͍ͨɻதؒ۶ં཰ΛڬΜͰɼߴɾ

௿۶ં཰ͷΤΞϩήϧ͸ಁ໌ͳൃ๐ενϩʔϧͷ࣭ײͰ

͋Δɻखʹ࣋ͭͱҟ༷ʹܰ͘ύαύα͍ͯ͠ΔɻૉखͰ ৮ΕΔͱΤΞϩήϧͷϙΞʹٵ͍دͤΒΕΑ͏ʹϕλͭ

͖Λײ͡Δɻ׬શͳ੬ੑ෺࣭ͰɼͻͱͨͼׂΕΕ͹म෮

͸Ͱ͖ͳ͍ɻ௒௿۶ં཰ͷΤΞϩήϧ͸ʮౚͬͨԎʯͱ

΋শ͞ΕΔɻಁ໌౓Λߴ͘Ͱ͖ͳ͍ྖҬͳͷͰന͘ݟ͑

Δɻஶऀ͸ʮΘͨ՛ࢠʯͷΠϝʔδΛ΋͍ͬͯΔɻͦΕ

͘Β͍੬ऑͰ͋Δɻ௒ߴ۶ં཰Ͱ͸ɼີ౓͕࠷େͰೋܻ

΋ߴ͍ͷͰɼϓϥενοΫ΍Ψϥεͷ࣭ײʹۙͮ͘ɻ࣮

ࡍɼ1.15͘Β͍ͷ۶ં཰ʹͳΔͱɼ௺Ͱখಥ͘ͱΧϯΧ ϯͱ໐Δɻམͱͤ͹ύϦϯͱׂΕΔɻ

3 _{ΤΞϩήϧͷ੡๏}

ΤΞϩήϧͷ੡๏ʹ͸ɼΘΕΘΕͷݺͿͱ͜Ζͷʮඪ ४੡๏[7]ʯͱʮϐϯϗʔϧס૩๏[6]ʯ͕͋Δɻඪ४੡

๏͸KEKͰ୅ʑड͚ܧ͕Ε[8]ɼݱࡏͰ΋ઍ༿େֶͰ։

ൃΛܧଓ͍ͯ͠Δʢඪ४ͱף͞Ε͍ͯͯ΋ɼੈքతʹ਺

͋Δ੡๏ͷόϦΤʔγϣϯͷҰͭʹ͗͢ͳ͍ʣɻதؒ۶

ં཰͔Βߴɾ௿۶ં཰ʹΘͨͬͯ޿͘ΤΞϩήϧΛ੡࡞

Ͱ͖Δɻ௒௿۶ં཰΋ඪ४੡๏ͷԠ༻ʹΑΓ੡࡞Ͱ͖ɼ ຊ࣭తʹ͸ඪ४੡๏Ͱ௒௿۶ં཰͔Βߴ۶ં཰·ͰΛΧ όʔͰ͖Δͱߟ͑ͯΑ͍ɻϐϯϗʔϧס૩๏͸ઍ༿େֶ

ʹ͓͍ͯ։ൃ͞Εͨಠࣗͷ੡๏Ͱ͋Γɼ௒ߴ۶ં཰Λੜ

੒Ͱ͖Δ͚ͩͰͳ͘ɼߴ۶ં཰ྖҬͷߴಁ໌౓ԽΛՄೳ

ͱ͢Δ[9]ɻԼʹৄड़͢Δ͕ɼϐϯϗʔϧס૩๏͸ඪ४੡

๏Λج൫ͱ֦ͨ͠ு੡๏Ͱ͋Γɼඪ४੡๏ʹͱͬͯ୅Θ Δ΋ͷͰ͸ͳ͍ɻ౰࣌ͷύφιχοΫి޻ʢদԼి޻ʣ

ࣾʹ͓͚ΔԽֶత஌ݟʹ΋ͱͮ͘ɼΘΕΘΕͱಉࣾͱͷ ڞಉݚڀ͕྆੡๏ͷجૅʹ͋Δɻ

3.1 ඪ४੡๏

ඪ४੡๏ʹΑΔΤΞϩήϧͷ੡࡞ʹ͸໿Ұϱ݄Λཁ͠ɼ

࣍ͷ6ͭͷ޻ఔ͔Β੒Δ[7]ɻ 1. κϧ–ήϧ๏ʹΑΔ࣪५ήϧ߹੒

2. ख़੒

3. લચড়

4. ૄਫԽද໘ॲཧ 5. ޙચড়

6. ௒ྟքס૩๏ʹΑΔ༹ഔநग़

ૄਫԽॲཧ͸ΦϓγϣϯͰ͋Γɼ਌ਫੑͷΤΞϩήϧ ΛಘΔ৔߹͸ෆཁͰ͋Δɻͦͷ৔߹͸ચড়޻ఔʹલɾޙ ͷ۠ผ͸ͳ͘ͳΔɻਖ਼֬ʹ͸ૄਫԽ͠ͳ͍͔Βͱ͍ͬͯ

׬શͳ਌ਫੑʹͳΔͱ͸ݶΒͣɼ༻͍Δ௒ྟքס૩๏ͷ छྨʹΑͬͯ͸গͳ͔Β͵ૄਫੑΛࣔ͢͜ͱ͕͋Δɻ

ओ൓ԠͰ͋ΔγϦΧલۦମͱਫͷॖॏ߹ͰγϦΧཻࢠ

͕ੜ੒͞ΕɼͦΕΒͷΫϥελʔߏ଄ମ͕෼ࢄഔதͰࡾ

࣍ݩωοτϫʔΫΛܗ੒͢Δɻ෼ࢄ༹ഔͱͯ͠ओʹΞϧ ίʔϧΛɼ৮ഔͱͯ͠ΞϯϞχΞਫΛ༻͍ΔɻϏʔΧʔ AʹγϦΧલۦମͱ༹ഔʢͷ൒ྔʣΛྔΓͱΔʢAӷʣɻ ϏʔΧʔBʹ͸ৠཹਫͱ28%ΞϯϞχΞਫɼ͓Αͼ༹

ഔʢͷ൒ྔʣΛྔΓͱΔʢBӷʣɻBӷΛAӷʹ஫͗ɼ30 ඵ֧፩ͨ͠ͷͪɼரܕʢ௨ৗɼϙϦενϨϯ੡ʣʹ஫͍

Ͱ֖Λ͢Δɻ͜Ε͕2–3෼ͰήϧԽ͢ΔΑ͏ʹɼద੾ͳ ΞϯϞχΞਫͷྔΛ༧Ίܾఆ͓ͯ͘͠ɻΤΞϩήϧͷ۶

ં཰͸γϦΧલۦମͱ༹ഔͷମੵൺͰ֓Ͷܾ·Δ͕ɼৠ

ཹਫ΍ΞϯϞχΞਫͷྔɼ͓Αͼ༹ഔͱͯ͠༻͍Δༀ඼

ͷछྨʹ΋ґଘ͢Δʢख़੒ͱ௒ྟքס૩աఔʹ͓͚Δ࣪

५ήϧͷएׯͷऩॖ΋۶ં཰ʹӨڹ͢ΔʣɻγϦΧલۦ ମͱͯ͠͸ϙϦϝτΩγγϩΩαϯɼ੡඼ͱͯ͠͸ϝν ϧγϦέʔτ51ʢ51ॏྔύʔηϯτ͕γϦΧ෼Ͱɼς τϥϝτΩγγϥϯͷฏۉ࢛ྔମͰ͋Δ෦෼ॖॏ߹෺ʣ Λ༻͍Δ͜ͱʹΑΓɼ࣪५ήϧͷ߹੒աఔΛ؆ུԽͯ͠

͍Δͷ͕ΘΕΘΕͷඪ४੡๏ͷಛ௃Ͱ͋Δ[4]ɻ༹ഔ͸

ϝλϊʔϧΛதؒ۶ં཰ʹ͓͚Δجຊͱͯ͠ɼߴ۶ં཰

ଆͰ͸δϝνϧϗϧϜΞϛυ(DMF)Λࠞ߹͢Δ͜ͱͰ ߴ͍ಁ໌౓͕ಘΒΕΔ[5]ɻ௿۶ં཰ଆͰ͸Τλϊʔϧ Λ୯ಠͰ༻͍Δ[4]ɻۙ೥ɼDMF͕͋ΒΏΔ۶ં཰ྖҬ Ͱಁ໌౓ͷ޲্ʹ༗ޮͰ͋Δ͜ͱ͕Θ͔Γͭͭ͋Δɻߴ

͍ಁ໌౓Λ௥ٻ͢ΔͨΊʹɼ͜ͷΑ͏ʹ෼ࢄرऍ༹ഔΛ

࢖͍෼͚Δ͜ͱ΋ΘΕΘΕͷ੡๏Λಛ௃͚ͮΔ[7]ɻ ݻԽͨ࣪͠५ήϧ͸ரܕʹ֖Λͨ͠··ɼס૩๷ࢭͷ

ͨΊʹີดεςϯϨε؈ʹऩೲ͠ɼ30^◦CલޙͰҰिؒ

ఔ౓ख़੒ͤ͞Δɻલચড়Ͱ͸ɼκϧ–ήϧ൓Ԡͷ࢒ཹ෺

ΛΤλϊʔϧͰرऍ͢ΔɻີดεςϯϨε؈ΛΤλϊʔ ϧͰຬͨ͠ɼ֖Λ֎ͨ͠ரܕ͝ͱ࣪५ήϧΛ਺೔ਁ͚ͯ

͓͘ɻԹ౓Λ35^◦Cఔ౓ʹ্͛Δ͜ͱ΋͋Δɻख़੒ͱલ

ਤ6: ௒ྟքΛࣔ͢૬ਤɻ௒ྟքס૩Ͱ͸໼ҹʹԊͬͯ

ѹྗ༰ثͷ಺෦Թ౓ɾѹྗΛ੍ޚ͢Δɻ

ਤ7: ௒ྟքΤλϊʔϧס૩૷ஔɻѹྗ༰ث༰ੵ31 Lɻ ચড়ʹཁ͢ΔظؒͱԹ౓͸ɼ໨ࢦ͢۶ં཰΍߹੒ʹ༻͍

ͨ෼ࢄ༹ഔͷछྨʹґଘ͢Δ͕ɼҰൠʹ௿۶ં཰ͷ΋ͷ

΄Ͳ࣪५ήϧͷऩॖΛආ͚ΔͨΊʹ࣌ؒΛ͔͚Δɻ

ૄਫԽࢼༀͱͯ͠ΘΕΘΕ͸ɼϔΩαϝνϧδγϥβ ϯΛ༻͍Δ[10]ɻ͜ΕΛମੵൺ10%ʹͳΔΑ͏લચড়Τ λϊʔϧʢૄਫԽࢼༀͷرऍࡐͱͯ͠΋ར༻͢Δʣʹࠞ

߹͢Δɻͨͩ͠ɼ͜ͷૄਫԽࡎ͸ரܕͷϙϦενϨϯΛ

৵৯͢ΔͷͰɼ༧Ί࣪५ήϧΛரܕ͔Β֎͠ɼεςϯϨ εͷύϯνϯάϝλϧέʔεʹҠ͓ͯ͘͠ɻ͜ͷࡍɼ࣪

५ήϧ͕਺෼Λ௒ۭ͑ͯؾʹࡽ͞ΕΔͱ༰қʹͻͼׂ

ΕΔͷͰɼரܕ֎͠͸ΤλϊʔϧதͰߦ͏ɻาཹ·ΓΛ ࠨӈ͢Δ޻ఔͰ΋͋Δɻ࣪५ήϧද໘ͷ਌ਫੑͷਫࢎج (–OH)͕ɼτϦϝνϧγϩΩγج[–OSi(CH3)3]ʹஔ׵

͞ΕΔ͜ͱͰૄਫੑΛ֫ಘͰ͖Δɻ࣪५ήϧ͸Φʔϓϯ ͳϙΞΛ༗͢ΔͷͰɼ࠷ද໘ͷΈͳΒͣ಺෦·Ͱༀࡎ͕

ਤ8: ௒ྟք୸ࢎס૩૷ஔɻѹྗ༰ث༰ੵ7.6 Lɻ

ਁಁ͠ɼ͢΂ͯͷ಺ද໘͕ૄਫԽ͞ΕΔɻૄਫԽࡎΛఴ Ճͯ͠਺෼ܦͭͱɼ࣪५ήϧ͔ΒૄਫԽ൓ԠͰੜ੒ͨ͠

ΞϯϞχΞ͕ؾ๐ͱͯ͠Έ͑͸͡Ίɼ30–35^◦CͰ਺೔

੩ஔ͢ΔɻͦͷޙɼૄਫԽӷΤλϊʔϧ͸ΞϯϞχΞͰ

΄΅๞࿨͍ͯ͠ΔͨΊɼޙચড়ͱͯ࣪͠५ήϧΛࡾճ৽

͍͠Τλϊʔϧʹਁ͚ͳ͓͢ɻ

࣪५ήϧͷࡾ࣍ݩήϧߏ଄Λอͬͨ··ɼ෼ࢄ༹ഔΛ நग़͢ΔͨΊͷਖ਼౷ͳํ๏͕௒ྟքס૩๏Ͱ͋Δɻ࣪

५ήϧΛࣗવס૩͢Δͱɼࡾ࣍ݩήϧߏ଄ͷؒܺͷӷ૬

༹ഔ͕ؾ૬ʹసҠ͢Δࡍɼද໘ுྗ͕ήϧߏ଄Λ಺ଆʹ

௵͢Α͏ʹ͸ͨΒ͘ɻ͜ΕΛආ͚ΔͨΊʹɼӷ૬ͱؾ૬ ͷڥքͷଘࡏ͠ͳ͍ɼߴԹߴѹͷ௒ྟքྲྀମ૬ԼͰ༹ഔ Λநग़͢Δʢਤ6ʣɻ࣪५ήϧͷ෼ࢄ༹ഔʹ༻͍ΔΞϧ ίʔϧྨΛͦͷ··௒ྟքྲྀମͱ͢Δͷ͕఻౷తͳߴԹ

௒ྟքס૩Ͱ͋Δ͕ɼෆ೩ੑͰྟքԹ౓͕௿͍ೋࢎԽ୸

ૉΛ༻͍ͨ௿Թ௒ྟքס૩๏΋ҰൠʹΑ͘ར༻͞ΕΔɻ ޙऀͷ৔߹ɼѹྗ༰ث಺ͰΞϧίʔϧ༹ഔΛӷԽ୸ࢎ

ʹஔ׵͢ΔɻྟքԹ౓ͱѹྗ͸ɼΤλϊʔϧʹ͓͍ͯ͸

241^◦Cɼ6.1 MPaɼೋࢎԽ୸ૉͰ͸31^◦Cɼ7.4 MPaͰ

͋Δɻઍ༿େֶͷཻࢠઢ෺ཧֶݚڀࣨͰӡ༻͍ͯ͠ΔΤ λϊʔϧ༻ɼ͓ΑͼೋࢎԽ୸ૉ༻ͷ௒ྟքס૩૷ஔΛͦ

ΕͧΕਤ7ͱਤ8ʹࣔ͢ɻϙϯϓϨεͷΤλϊʔϧ༻ͷ

ํ͕ѹྗ༰ثͷ಺༰ੵ͕େ͖͘ɼେ໘ੵͷΤΞϩήϧΛ

੡଄Ͱ͖Δɻͨͩ͠ɼ௒ߴ۶ં཰ͷ੡࡞ʹ͸޲͔ͳ͍ɻ ਤ9͸ɼѹྗ༰ث಺෦ͷԹ౓ɾѹྗͷཤྺͰ͋Δɻೋࢎ

Խ୸ૉ༻͸ϙϯϓͰӷԽ୸ࢎΛѹྗ༰ثʹ༌ૹ͢Δɻ͋

ΒΏΔ۶ં཰ʹରԠͰ͖Δ͕ɼΤλϊʔϧ͔ΒೋࢎԽ୸

ૉ΁ͷஔ׵Λ൐͏ͨΊɼମੵͷେ͖ͳ࣪५ήϧ΄Ͳͻͼ

ਤ9: ௒ྟքΤλϊʔϧס૩ʹ͓͚Δѹྗ༰ثͷ಺෦Թ

౓ɾѹྗͷཤྺʢઍ༿େֶʹ͓͚Δ࣮ࢪྫʣɻ

ਤ10: ௒ྟք୸ࢎס૩ʹ͓͚Δѹྗ༰ثͷ಺෦Թ౓ɾѹ

ྗͷ੍ޚʢઃܭཤྺɻࢀߟจݙ[11]ΑΓվมʣɻ

ׂΕ͕ੜ͡΍͘͢ɼาཹ·ΓʹӨڹ͢Δɻ͜Ε͸௒ྟք ૬͔Βͷݮѹաఔʹ࣌ؒΛ͔͚Δ͜ͱͰվળ͞ΕΔ͜ͱ

͕ݟग़͞Ε͍ͯΔʢਤ10ʣ[11]ɻ

3.2 ϐϯϗʔϧס૩๏

ϐϯϗʔϧס૩๏Ͱ͸ɼඪ४੡๏ͷ6޻ఔʹʮϐϯ ϗʔϧס૩޻ఔʯΛՃ͑ͨશ7޻ఔͱͳΔɻ

1. κϧ–ήϧ๏ʹΑΔ࣪५ήϧ߹੒

2. ख़੒

3. ϐϯϗʔϧס૩ 4. લચড়

5. ૄਫԽද໘ॲཧ 6. ޙચড়

7. ௒ྟքס૩๏ʹΑΔ༹ഔநग़

ਤ 8: ௒ྟք୸ࢎס૩૷ஔɻѹྗ༰ث༰ੵ7.6 Lɻ

ਁಁ͠ɼ͢΂ͯͷ಺ද໘͕ૄਫԽ͞ΕΔɻૄਫԽࡎΛఴ Ճͯ͠਺෼ܦͭͱɼ࣪५ήϧ͔ΒૄਫԽ൓ԠͰੜ੒ͨ͠

ΞϯϞχΞ͕ؾ๐ͱͯ͠Έ͑͸͡Ίɼ30–35 ^◦CͰ਺೔

੩ஔ͢ΔɻͦͷޙɼૄਫԽӷΤλϊʔϧ͸ΞϯϞχΞͰ

΄΅๞࿨͍ͯ͠ΔͨΊɼޙચড়ͱͯ࣪͠५ήϧΛࡾճ৽

͍͠Τλϊʔϧʹਁ͚ͳ͓͢ɻ

࣪५ήϧͷࡾ࣍ݩήϧߏ଄Λอͬͨ··ɼ෼ࢄ༹ഔΛ நग़͢ΔͨΊͷਖ਼౷ͳํ๏͕௒ྟքס૩๏Ͱ͋Δɻ࣪

५ήϧΛࣗવס૩͢Δͱɼࡾ࣍ݩήϧߏ଄ͷؒܺͷӷ૬

༹ഔ͕ؾ૬ʹసҠ͢Δࡍɼද໘ுྗ͕ήϧߏ଄Λ಺ଆʹ

௵͢Α͏ʹ͸ͨΒ͘ɻ͜ΕΛආ͚ΔͨΊʹɼӷ૬ͱؾ૬ ͷڥքͷଘࡏ͠ͳ͍ɼߴԹߴѹͷ௒ྟքྲྀମ૬ԼͰ༹ഔ Λநग़͢Δʢਤ6ʣɻ࣪५ήϧͷ෼ࢄ༹ഔʹ༻͍ΔΞϧ ίʔϧྨΛͦͷ··௒ྟքྲྀମͱ͢Δͷ͕఻౷తͳߴԹ

௒ྟքס૩Ͱ͋Δ͕ɼෆ೩ੑͰྟքԹ౓͕௿͍ೋࢎԽ୸

ૉΛ༻͍ͨ௿Թ௒ྟքס૩๏΋ҰൠʹΑ͘ར༻͞ΕΔɻ ޙऀͷ৔߹ɼѹྗ༰ث಺ͰΞϧίʔϧ༹ഔΛӷԽ୸ࢎ

ʹஔ׵͢ΔɻྟքԹ౓ͱѹྗ͸ɼΤλϊʔϧʹ͓͍ͯ͸

241^◦Cɼ6.1 MPaɼೋࢎԽ୸ૉͰ͸31^◦Cɼ7.4 MPaͰ

͋Δɻઍ༿େֶͷཻࢠઢ෺ཧֶݚڀࣨͰӡ༻͍ͯ͠ΔΤ λϊʔϧ༻ɼ͓ΑͼೋࢎԽ୸ૉ༻ͷ௒ྟքס૩૷ஔΛͦ

ΕͧΕਤ7ͱਤ8ʹࣔ͢ɻϙϯϓϨεͷΤλϊʔϧ༻ͷ

ํ͕ѹྗ༰ثͷ಺༰ੵ͕େ͖͘ɼେ໘ੵͷΤΞϩήϧΛ

੡଄Ͱ͖Δɻͨͩ͠ɼ௒ߴ۶ં཰ͷ੡࡞ʹ͸޲͔ͳ͍ɻ ਤ9͸ɼѹྗ༰ث಺෦ͷԹ౓ɾѹྗͷཤྺͰ͋Δɻೋࢎ

Խ୸ૉ༻͸ϙϯϓͰӷԽ୸ࢎΛѹྗ༰ثʹ༌ૹ͢Δɻ͋

ΒΏΔ۶ં཰ʹରԠͰ͖Δ͕ɼΤλϊʔϧ͔ΒೋࢎԽ୸

ૉ΁ͷஔ׵Λ൐͏ͨΊɼମੵͷେ͖ͳ࣪५ήϧ΄Ͳͻͼ

ਤ9: ௒ྟքΤλϊʔϧס૩ʹ͓͚Δѹྗ༰ثͷ಺෦Թ

౓ɾѹྗͷཤྺʢઍ༿େֶʹ͓͚Δ࣮ࢪྫʣɻ

ਤ10: ௒ྟք୸ࢎס૩ʹ͓͚Δѹྗ༰ثͷ಺෦Թ౓ɾѹ

ྗͷ੍ޚʢઃܭཤྺɻࢀߟจݙ[11]ΑΓվมʣɻ

ׂΕ͕ੜ͡΍͘͢ɼาཹ·ΓʹӨڹ͢Δɻ͜Ε͸௒ྟք ૬͔Βͷݮѹաఔʹ࣌ؒΛ͔͚Δ͜ͱͰվળ͞ΕΔ͜ͱ

͕ݟग़͞Ε͍ͯΔʢਤ10ʣ[11]ɻ

3.2 ϐϯϗʔϧס૩๏

ϐϯϗʔϧס૩๏Ͱ͸ɼඪ४੡๏ͷ6޻ఔʹʮϐϯ ϗʔϧס૩޻ఔʯΛՃ͑ͨશ7޻ఔͱͳΔɻ

1. κϧ–ήϧ๏ʹΑΔ࣪५ήϧ߹੒

2. ख़੒

3. ϐϯϗʔϧס૩ 4. લચড়

5. ૄਫԽද໘ॲཧ 6. ޙચড়

7. ௒ྟքס૩๏ʹΑΔ༹ഔநग़

2ͷख़੒ͱ4ͷલચড়ͷؒʹϐϯϗʔϧס૩޻ఔ͕ૠ

ೖ͞ΕΔɻख़੒ޙͷ࣪५ήϧΛரܕ͔Β֎ͯ͠൒ີด

༰ثʢϐϯϗʔϧ༰ثʣʹ෧ೖ͢Δʢਤ11ʣɻϐϯϗʔ ϧ༰ث͸εςϯϨεͷʮ;Δ͍ʯΛຊମͱ͠ɼఱ໘ΛΨ ϥε൘ɼఈ໘ΛΞϧϛ൘ͰΧόʔͨ͠΋ͷͰ͋ΔɻΨϥ ε൛ͱΞϧϛ൘ʹ͸௚ܘ2 mmલޙͷ݀ʢϐϯϗʔϧʣ Λෳ਺ઃ͚ͯ͋ΔͨΊʮ൒ີดʯ༰ثͰ͋Δɻ෧ೖͨ͠

࣪५ήϧ͔ΒඇৗʹΏͬ͘Γͱ෼ࢄ༹ഔ͕شൃ͠ɼϐϯ ϗʔϧ͔Βग़͍ͯ͘͜ͱʹΑΓɼݮগ༹ͨ͠ഔͷମੵ෼

͚ͩ࣪५ήϧ͕ऩॖ͢ΔɻϐϯϗʔϧͷγʔϦϯάΛ։

ดͯͦ͠ͷ਺Λஞ࣍มԽͤ͞Δ͜ͱͰɼऩॖ଎౓Λ੍ޚ Ͱ͖Δɻ͜ΕʹΑΓɼͻͼׂΕΛੜͤ͡͞Δ͜ͱͳ࣪͘

५ήϧΛ૬ࣅܗʹอͪͳ͕ΒɼγϦΧ੒෼Λߴີ౓Խɼ

͢ͳΘͪߴ۶ં཰ԽͰ͖Δɻ͜ͷͱ͖γϦΧ੒෼͸΄ͱ ΜͲشൃ͠ͳ͍ʢγϦΧࠎ֨ͷॏྔ͸มԽ͠ͳ͍ʣͱߟ

͑Δɻऩॖ଎౓͸ࣨԹ΍෼ࢄ༹ഔͷछྨʹ΋ґଘ͢Δɻ

΋ͱͷ࣪५ήϧͷʢϐϯϗʔϧס૩ͳ͠ͰΤΞϩήϧʹ

࢓্͛ͨ৔߹ͷʣີ౓͕ط஌Ͱ͋Ε͹ɼ࣪५ήϧͷ௕͞

ʢମੵʣΛϞχλ͢Δ͜ͱͰɼ࢓্͕ΓͷΤΞϩήϧີ

౓ΛਪఆͰ͖Δɻ͜ͷͱ͖ɼϐϯϗʔϧס૩ऴྃޙͷ࣪

५ήϧ͸๲ு΍ɼ͞ΒͳΔऩॖΛ͠ͳ͍ɻϐϯϗʔϧ༰ ثͷఱ໘ΛΨϥεʹ͍ͯ͠Δͷ͸ɼऩॖ۩߹ͱͻͼׂΕ ͷ༗ແΛ֬ೝ͢ΔͨΊͰ͋Δɻ࣮ࡍʹ͸Ψϥε൘ӽ͠ͷ

௕͞ଌఆ͸େ͖ͳޡࠩΛ൐͏ͷͰɼ࣪५ήϧͷॏྔΛ؅

ཧ͠ͳ͕Β࢓্͕Γີ౓Λܾఆ͢Δɻ

ϐϯϗʔϧס૩๏͸ɼैલ੡࡞͕ෆՄೳͰ͋ͬͨ௒ߴ ۶ં཰ΛՄೳͱ͢Δɻඪ४੡๏Ͱ͸ɼ1.10Λ௒͑Δ۶ં

཰Ͱ͸ಁ໌౓͕࣮༻ෆे෼ͳ΄Ͳ௿Լ͠ɼ1.14ఔ౓Ͱ׬

શʹന୙ɼͦΕҎ্Ͱ͸࣪५ήϧͷ߹੒ͦͷ΋ͷ͕೉͠

͘ͳΔɻγϦΧີ౓Λେ͖͘͢ΔͨΊʹ෼ࢄ༹ഔͷྔΛ ݮΒ͢ͱɼ༹ഔʹΑΔرऍޮՌ͕ಘΒΕͣɼκϧ–ήϧ

൓ԠʹΑΔγϦΧཻࢠωοτϫʔΫͷܗ੒͕ਐ·ͳ͍ͷ Ͱ͋ΔɻߴγϦΧີ౓ͷ࣪५ήϧͷ௚઀߹੒Λ໨ࢦ͢୅

ΘΓʹɼ໰୊ͳ͘߹੒Ͱ͖Δ۶ં཰ʢ1.11͔ɼͦΕҎԼʣ ͷ࣪५ήϧΛʮ෦෼ס૩ɾऩॖʯͤ͞Δ͜ͱʹΑΓɼߴ γϦΧີ౓ΛಘΔɼͱ͍͏Ξϓϩʔν͕ϐϯϗʔϧס૩

๏Ͱ͋Δɻס૩ͨ͠෼͸ऩॖͯ͠͠·͏ͷͰɼ࢒ͬͨ෦

෼͸ґવͱͯ࣪͠५ήϧͰ͋Δɻϐϯϗʔϧס૩޻ఔޙ

͸΋ͱͷ੡଄޻ఔʹ໭Γɼલચড়Ҏ߱͸ඪ४੡๏ͱಉ༷

Ͱɼ௒ྟքס૩͢Δ͜ͱͰΤΞϩήϧΛಘΔɻϐϯϗʔ ϧס૩๏͸ɼ௒ྟքס૩๏ͷ୅ସͰ͸ͳ͍ɻ

ߴ۶ં཰ԽʹՃ͑ͯ΋͏Ұͭɼϐϯϗʔϧס૩๏ʹ͸

ߴಁ໌౓Խͱ͍͏ར఺͕͋Δɻऩॖͱ͍͏ϚΫϩͳมԽ

͸ɼφϊεέʔϧͷγϦΧߏ଄ʹมԽΛ༩͑Δͱߟ͑Β ΕΔɻఆੑతͳݟํͰ͸͋Δ͕ɼϐϯϗʔϧס૩ʹΑΓ φϊεέʔϧʹ͓͚ΔγϦΧཻࢠͱϙΞͷ࠶഑ஔʢ഑ஔ

ִؒͷมԽʣ͕ى͜ΓɼՄࢹޫʹର͢Δಁ໌౓͕ݩͷΤ ΞϩήϧΑΓʢߴີ౓Խ͍ͯ͠Δʹ΋͔͔ΘΒͣʣ޲্

ਤ11: ϐϯϗʔϧס૩༰ثɻʢ্ʣϐϯϗʔϧס૩։࢝ɻ ʢԼʣϐϯϗʔϧס૩ऴྃʢऩॖޙʣɻϐϯϗʔϧͷγʔ

ϦϯάςʔϓͷҐஔ͕มΘ͍ͬͯΔɻ

͢ΔͷͰ͋Δɻྫ͑͹1.05΍1.06͸ඪ४੡๏Ͱ໰୊ͳ

͘੡࡞Ͱ͖Δ۶ં཰Ͱ͋Δ͕ɼ1.06͸1.05ʹରͯ͠ಁ

໌౓ͰྼΔɻͦ͜Ͱɼ1.05Λϐϯϗʔϧס૩͠ɼ1.06Λ

੡࡞͢Δͱಁ໌౓͸1.05Λ্ճΔ[9]ɻ

खͰϋϯυϦϯάͯ͠ɼ;Δ͍ͷϝογϡʹࡌͤΔඞ ཁ͕͋ΔͨΊɼ࠷ॳʹ߹੒͢Δ࣪५ήϧͱͯ͠͸͋Δఔ

౓ͷڧ౓͕͋Δߴ۶ં཰ʹݶΒΕΔɻ·ͨɼͻͼׂΕ΍

൓ΓΛ཈੍͢ΔͨΊʹඇৗʹ௕͍࣌ؒʢయܕతʹ͸໨ඪ ۶ં཰ʹԠͯ͡Ұϱ݄͔Β൒೥ఔ౓ʣϐϯϗʔϧס૩޻

ఔΛҡ࣋͠ͳ͚Ε͹ͳΒͣɼඇৗʹखؒͷ͔͔Δ੡๏Ͱ

͸͋Δɻ·ͨɼ࣪५ήϧ߹੒ͷༀ඼഑߹ൺͱɼऩॖ౓߹

͍ͷ੍ޚͱ͍͏ೋஈ֊Λ౿ΜͰ͍ΔͨΊɼ۶ં཰ͷ͹Β

͖ͭ͸ඪ४੡๏ʹൺ΂ͯେ͖͍ɻ͔͠͠ɼऩॖ౓߹͍ͱ

࢓্͕Γ۶ં཰ͷ૬ؔσʔλΛࢼ࡞ͷͨͼʹ஝ੵ͢Δ͜

ͱͰɼ۶ં཰ܾఆਫ਼౓΍ͻͼׂΕͷาཹ·Γ͸࣮֬ʹ޲

্ͷ్ʹ͋Δɻ·ͨɼҰຕͷλΠϧʹ͓͍ͯ͸தԝʹൺ

΂ͯ୺ͷํͷ۶ં཰͕ߴ͘ͳΔ܏޲͕͋Δ͕[9]ɼ͜Ε

͸୺͔Βதԝʹ޲͔ͬͯஞ࣍తʹऩॖ͢ΔͨΊͰ͋Δɻ

͜ͷ܏޲͸ऩॖΛ͞ΒʹΏͬ͘ΓͱਐΊΔ͜ͱͰ؇࿨͞

ΕΔ͜ͱɼ·ͨϐϯϗʔϧ༰ثͷσβΠϯʹ΋ґଘ͢Δ

͜ͱ͕Θ͔͓ͬͯΓɼ͔ͳΓվળ͞Ε͍ͯΔɻऩॖͤ͞

ਤ12: ࠷খภ֯๏ʹΑΔ۶ં཰ଌఆγεςϜͷ໛ࣜਤɻ ௨ৗɼΤΞϩήϧͷ௖֯α= 90^◦ͱΈͳ͢ɻ

ͯ࢓্͛Δ͜ͱʹՃ͑ͯɼݸʑͷ࣪५ήϧΛϐϯϗʔϧ

༰ثʹ෧ೖͯ͠Ϟχλ͠ͳ͚Ε͹ͳΒͳ͍ͨΊɼඞͣ͠

΋େ໘ੵԽ΍ྔ࢈ʹద͍ͯ͠Δͱ͸͍͑ͳ͍ɻͦΕͰ΋

1.10Ҏ্͸௕Β͘ٻΊΒΕ͍ͯͨ۶ં཰ྖҬͰ͋Γɼ5 ষʹࣔ͢Α͏ʹ࣮༻Խ͕ਐΜͰ͍Δɻ

4 _{ΤΞϩήϧͷޫֶಛੑ}

4.1 ۶ં཰

۶ં཰͸ɼ೾௕405 nmͷ੨ࢵͷϨʔβʔޫΛΤΞ ϩήϧͷ֯ʹೖࣹͤ͞ɼ࠷খภ֯๏ʹΑΓଌఆͰ͖Δɻ λʔϯςʔϒϧʹࡌ࢛͍ͤͨ֯ΤΞϩήϧͷ֯ʢ௖֯

αʣʹଆ໘͔ΒϨʔβʔΛೖࣹͤ͞ɼ۶ંͨ͠Ϩʔβʔ

ޫͷεϙοτΛ໿2 m཭ΕͨεΫϦʔϯ্ʹ౤Ө͢Δ ʢਤ12ʣɻλʔϯςʔϒϧΛճసͤ͞ͳ͕Βεϙοτͷ

࠷খมҐdmΛಡΈऔΔ͜ͱͰ࠷খภ֯δmΛࢉग़͠ɼ n= sin[(α+δm)/2][1/sin(α/2)]ʹΑΓ۶ં཰Λܾఆ͢

Δɻ۶ં཰͕େ͖͍ΤΞϩήϧ΄ͲϨʔβʔεϙοτͷ

޿͕Γ΍͘͢ɼܾఆਫ਼౓͕௿Լ͢Δɻͨͱ͑͹ɼ1.05ͷ αϯϓϧͰ͋Ε͹ɼଌఆޡࠩ͸0.0001ͷܻʹͭ͘ɻಉ ҰόονͷαϯϓϧͰ͋Ε͹ɼλΠϧ͝ͱͷ۶ં཰ͷ͹

Β͖ͭ͸ଌఆޡࠩͱಉఔ౓Ͱ͋Δ͕ɼόον͕ҟͳΔͱ ʢಛʹ੡࡞࣌ͷࣨԹͷҧ͍ʹΑΓʣ͹Β͖ͭ͸0.001ͷ

ܻʹ΋Өڹ͠͏Δɻ೾௕400 nm෇ۙͰྔࢠޮ཰͕ߴ͍

ޫݕग़ثΛར༻͢Δ͜ͱ͕ଟ͍ͷͰɼ͍ۙ೾௕ͷϨʔ βʔΛ༻͍͍ͯΔ͕ɼඞཁʹԠͯ͡ɼ྘ʢ543.5 nmʣ΍

੺ʢ633 nmʣͷϨʔβʔͰଌఆͯ͠΋Α͍ɻࡾͭͷ೾

௕ͷଌఆσʔλΛ֎ૠ͢Δ͜ͱͰɼνΣϨϯίϑൃޫྔ

ͷଟ͍ɼΑΓ୹೾௕ʹ͓͚Δ۶ં཰ʢ͋Δ͍͸৭෼ࢄʣ Λਪఆ͢Δ͜ͱ΋Ͱ͖Δɻ

4.2 ಁ໌౓

ΤΞϩήϧதͷՄࢹޫͷ఻೻ʹ͍ͭͯ͸ɼΤΞϩήϧ ͷ৭͖ͮํʹண໨ͯ͠1ষͰఆੑతʹ঺հͨ͠ɻ͜͜Ͱ

300 400 500 600 700 800

0.0 0.2 0.4 0.6 0.8 1.0

Transmittance

Wavelength [nm]

ਤ13: ෼ޫޫ౓ܭͰଌఆͨ͠ɼΤΞϩήϧʢ۶ં཰1.03ɼ

ް͞2 cmʣͷՄࢹޫಁա཰εϖΫτϥϜʢ10 nm͝ͱ ͷσʔλ఺ɻϑΟοτۂઢʹ͍ͭͯ͸ຊจࢀরʣɻ

͸ɼఆྔతʹΤΞϩήϧͷಁ໌౓Λߟ͑ΔɻΤΞϩήϧ ʹՄࢹޫΛೖࣹͤͨ͞৔߹ͷಁա཰͸ɼΤΞϩήϧதʹ

͓͚Δޫࢠͷࢄཚͱٵऩͷ౓߹͍Ͱܾఆ͞ΕΔɻਤ13 ʹɼ෼ޫޫ౓ܭͰऔಘͨ͠೾௕λ= 300–800 nmͷՄࢹ

ޫಁա཰TͷεϖΫτϥϜʢ10 nmִؒͷσʔλʣΛ

ࣔ͢ɻ෼ޫޫ౓ܭͷଌఆࣨ಺ͷηοτΞοϓ͸ਤ14ͷ ͱ͓ΓͰ͋Δɻଌఆαϯϓϧ͸ਤ1ʹࣔͨ͠۶ં཰1.03

Ͱɼް͞t= 2 cmͷΤΞϩήϧͰ͋Δɻ͜ͷεϖΫτ

ϥϜ͸ϨΠϦʔࢄཚͷࣜT =Aexp(−C·t/λ⁴)ͰϑΟο ςΟϯάͰ͖ɼΤΞϩήϧதͷޫࢠͷ఻೻ʹ͸ϨΠϦʔ

ࢄཚ͕ࢧ഑తʹد༩͢Δ͜ͱ͕Θ͔Δɻ͜͜ͰɼΫϥϦ ςΟύϥϝʔλC͸0.00416±0.00005μm⁴/cmͰ͋ͬ

ͨ(A= 0.9997±0.0016)ɻ

ಁ໌౓Λఆྔత͔ͭ௚ײతʹධՁͰ͖Δ΋͏Ұͭͷ ࢦඪͱͯ͠ɼಁա௕ΛT=−t/lnTɼ͢ͳΘͪೖࣹͨ͠

ޫͷڧ౓͕1/eʹͳΔ·Ͱͷڑ཭ɼ͕໾ʹཱͭɻ௨ྫɼ

೾௕400 nmʹ͓͚Δಁա཰σʔλͱɼΤΞϩήϧͷް

͞ͷ࣮ଌ஋Λ࢖ͬͯܭࢉ͢Δʢ࣮ࡍͷνΣϨϯίϑޫ͸

ΤΞϩήϧͷ಺෦Ͱൃੜ͢Δͱ͍͏ҧ͍͸͋Δʣɻઌͷ 1.03ͷαϯϓϧͷಁա௕͸64.2±1.1 mmͰ͋ΔɻνΣ Ϩϯίϑޫࢠͷൃੜ਺͸ՙిཻࢠͷܘ࿏௕ʹൺྫ͢Δɻ

ࢄཚޫ͸ޫݕग़ثͰଌఆ͞Εͳ͍ͱͨ͠৔߹ɼಁա௕͕

64 mmͰ͋Δͱ͍͏͜ͱ͸ɼ֓Ͷ64 mm͘Β͍·Ͱ͸

ΤΞϩήϧͷް͞Λ૿͍ͯ͘͜͠ͱͰɼݕग़ޫࢠ਺ͷ૿

Ճ͕ݟࠐΊΔɻܦݧతʹ͸ɼಁա௕ͷ໿2ഒͷް͞·Ͱ

͸ݕग़ޫࢠ਺ͷஶ͍͠๞࿨͸ΈΒΕͳ͍Α͏ͩɻ௨ྫɼ

࣮ଌ͸͍ͯ͠ͳ͍͕ɼҰൠʹΤΞϩήϧͷٵऩ௕͸े෼

ʹ௕͍͜ͱʢϝʔτϧ୯Ґʣ͕஌ΒΕ͍ͯΔͷͰɼಁա

௕ͱࢄཚ௕͸΄΅ಉҰࢹͰ͖Δɻٵऩ௕ͷ஋͸ಁա௕ͷ 100ഒఔ౓ͱԾఆ͢Δͱɼݕग़ثγϛϡϨʔγϣϯʹΑ Δ࣮ݧσʔλͷ࠶ݱੑ͕ߴ͍Α͏Ͱ͋Δɻ

ਤ 12: ࠷খภ֯๏ʹΑΔ۶ં཰ଌఆγεςϜͷ໛ࣜਤɻ ௨ৗɼΤΞϩήϧͷ௖֯α= 90^◦ͱΈͳ͢ɻ

ͯ࢓্͛Δ͜ͱʹՃ͑ͯɼݸʑͷ࣪५ήϧΛϐϯϗʔϧ

༰ثʹ෧ೖͯ͠Ϟχλ͠ͳ͚Ε͹ͳΒͳ͍ͨΊɼඞͣ͠

΋େ໘ੵԽ΍ྔ࢈ʹద͍ͯ͠Δͱ͸͍͑ͳ͍ɻͦΕͰ΋

1.10Ҏ্͸௕Β͘ٻΊΒΕ͍ͯͨ۶ં཰ྖҬͰ͋Γɼ5 ষʹࣔ͢Α͏ʹ࣮༻Խ͕ਐΜͰ͍Δɻ

4 _{ΤΞϩήϧͷޫֶಛੑ}

4.1 ۶ં཰

۶ં཰͸ɼ೾௕405 nmͷ੨ࢵͷϨʔβʔޫΛΤΞ ϩήϧͷ֯ʹೖࣹͤ͞ɼ࠷খภ֯๏ʹΑΓଌఆͰ͖Δɻ λʔϯςʔϒϧʹࡌ࢛͍ͤͨ֯ΤΞϩήϧͷ֯ʢ௖֯

αʣʹଆ໘͔ΒϨʔβʔΛೖࣹͤ͞ɼ۶ંͨ͠Ϩʔβʔ

ޫͷεϙοτΛ໿2 m཭ΕͨεΫϦʔϯ্ʹ౤Ө͢Δ ʢਤ12ʣɻλʔϯςʔϒϧΛճసͤ͞ͳ͕Βεϙοτͷ

࠷খมҐdmΛಡΈऔΔ͜ͱͰ࠷খภ֯δmΛࢉग़͠ɼ n= sin[(α+δm)/2][1/sin(α/2)]ʹΑΓ۶ં཰Λܾఆ͢

Δɻ۶ં཰͕େ͖͍ΤΞϩήϧ΄ͲϨʔβʔεϙοτͷ

޿͕Γ΍͘͢ɼܾఆਫ਼౓͕௿Լ͢Δɻͨͱ͑͹ɼ1.05ͷ αϯϓϧͰ͋Ε͹ɼଌఆޡࠩ͸0.0001ͷܻʹͭ͘ɻಉ ҰόονͷαϯϓϧͰ͋Ε͹ɼλΠϧ͝ͱͷ۶ં཰ͷ͹

Β͖ͭ͸ଌఆޡࠩͱಉఔ౓Ͱ͋Δ͕ɼόον͕ҟͳΔͱ ʢಛʹ੡࡞࣌ͷࣨԹͷҧ͍ʹΑΓʣ͹Β͖ͭ͸0.001ͷ

ܻʹ΋Өڹ͠͏Δɻ೾௕400 nm෇ۙͰྔࢠޮ཰͕ߴ͍

ޫݕग़ثΛར༻͢Δ͜ͱ͕ଟ͍ͷͰɼ͍ۙ೾௕ͷϨʔ βʔΛ༻͍͍ͯΔ͕ɼඞཁʹԠͯ͡ɼ྘ʢ543.5 nmʣ΍

੺ʢ633 nmʣͷϨʔβʔͰଌఆͯ͠΋Α͍ɻࡾͭͷ೾

௕ͷଌఆσʔλΛ֎ૠ͢Δ͜ͱͰɼνΣϨϯίϑൃޫྔ

ͷଟ͍ɼΑΓ୹೾௕ʹ͓͚Δ۶ં཰ʢ͋Δ͍͸৭෼ࢄʣ Λਪఆ͢Δ͜ͱ΋Ͱ͖Δɻ

4.2 ಁ໌౓

ΤΞϩήϧதͷՄࢹޫͷ఻೻ʹ͍ͭͯ͸ɼΤΞϩήϧ ͷ৭͖ͮํʹண໨ͯ͠1ষͰఆੑతʹ঺հͨ͠ɻ͜͜Ͱ

300 400 500 600 700 800

0.0 0.2 0.4 0.6 0.8 1.0

Transmittance

Wavelength [nm]

ਤ13: ෼ޫޫ౓ܭͰଌఆͨ͠ɼΤΞϩήϧʢ۶ં཰1.03ɼ

ް͞2 cmʣͷՄࢹޫಁա཰εϖΫτϥϜʢ10 nm͝ͱ ͷσʔλ఺ɻϑΟοτۂઢʹ͍ͭͯ͸ຊจࢀরʣɻ

͸ɼఆྔతʹΤΞϩήϧͷಁ໌౓Λߟ͑ΔɻΤΞϩήϧ ʹՄࢹޫΛೖࣹͤͨ͞৔߹ͷಁա཰͸ɼΤΞϩήϧதʹ

͓͚Δޫࢠͷࢄཚͱٵऩͷ౓߹͍Ͱܾఆ͞ΕΔɻਤ13 ʹɼ෼ޫޫ౓ܭͰऔಘͨ͠೾௕λ= 300–800 nmͷՄࢹ

ޫಁա཰TͷεϖΫτϥϜʢ10 nmִؒͷσʔλʣΛ

ࣔ͢ɻ෼ޫޫ౓ܭͷଌఆࣨ಺ͷηοτΞοϓ͸ਤ14ͷ ͱ͓ΓͰ͋Δɻଌఆαϯϓϧ͸ਤ1ʹࣔͨ͠۶ં཰1.03

Ͱɼް͞t= 2 cmͷΤΞϩήϧͰ͋Δɻ͜ͷεϖΫτ

ϥϜ͸ϨΠϦʔࢄཚͷࣜT =Aexp(−C·t/λ⁴)ͰϑΟο ςΟϯάͰ͖ɼΤΞϩήϧதͷޫࢠͷ఻೻ʹ͸ϨΠϦʔ

ࢄཚ͕ࢧ഑తʹد༩͢Δ͜ͱ͕Θ͔Δɻ͜͜ͰɼΫϥϦ ςΟύϥϝʔλC͸0.00416±0.00005μm⁴/cmͰ͋ͬ

ͨ(A= 0.9997±0.0016)ɻ

ಁ໌౓Λఆྔత͔ͭ௚ײతʹධՁͰ͖Δ΋͏Ұͭͷ ࢦඪͱͯ͠ɼಁա௕ΛT=−t/lnTɼ͢ͳΘͪೖࣹͨ͠

ޫͷڧ౓͕1/eʹͳΔ·Ͱͷڑ཭ɼ͕໾ʹཱͭɻ௨ྫɼ

೾௕400 nmʹ͓͚Δಁա཰σʔλͱɼΤΞϩήϧͷް

͞ͷ࣮ଌ஋Λ࢖ͬͯܭࢉ͢Δʢ࣮ࡍͷνΣϨϯίϑޫ͸

ΤΞϩήϧͷ಺෦Ͱൃੜ͢Δͱ͍͏ҧ͍͸͋Δʣɻઌͷ 1.03ͷαϯϓϧͷಁա௕͸64.2±1.1 mmͰ͋ΔɻνΣ Ϩϯίϑޫࢠͷൃੜ਺͸ՙిཻࢠͷܘ࿏௕ʹൺྫ͢Δɻ

ࢄཚޫ͸ޫݕग़ثͰଌఆ͞Εͳ͍ͱͨ͠৔߹ɼಁա௕͕

64 mmͰ͋Δͱ͍͏͜ͱ͸ɼ֓Ͷ64 mm͘Β͍·Ͱ͸

ΤΞϩήϧͷް͞Λ૿͍ͯ͘͜͠ͱͰɼݕग़ޫࢠ਺ͷ૿

Ճ͕ݟࠐΊΔɻܦݧతʹ͸ɼಁա௕ͷ໿2ഒͷް͞·Ͱ

͸ݕग़ޫࢠ਺ͷஶ͍͠๞࿨͸ΈΒΕͳ͍Α͏ͩɻ௨ྫɼ

࣮ଌ͸͍ͯ͠ͳ͍͕ɼҰൠʹΤΞϩήϧͷٵऩ௕͸े෼

ʹ௕͍͜ͱʢϝʔτϧ୯Ґʣ͕஌ΒΕ͍ͯΔͷͰɼಁա

௕ͱࢄཚ௕͸΄΅ಉҰࢹͰ͖Δɻٵऩ௕ͷ஋͸ಁա௕ͷ 100ഒఔ౓ͱԾఆ͢Δͱɼݕग़ثγϛϡϨʔγϣϯʹΑ Δ࣮ݧσʔλͷ࠶ݱੑ͕ߴ͍Α͏Ͱ͋Δɻ

図 14: 分光光度計（日立U-4100）による透過率測定。

測定室は大型試料の透過率測定用にカスタマイズされて いる。紙面左から右に向かってエアロゲルを透過した光 を積分球で集光し，光検出器に導く。エアロゲルによる 微小角散乱光が積分球に入射しないように，エアロゲル の下流側表面と積分球の入り口を10 cm離すことにし ている。

4.3 透明度の屈折率依存性

エアロゲルの透過長は屈折率に依存するといえるが，

これを説明する原理が存在するわけではない。おのお のの屈折率において，現在までに試行された製法でど れくらいの透明度を獲得しうるかをプロットできるだけ である。屈折率が低いエアロゲルは，密度が小さく物質 量が少ないので透明度が高いと思われるが，必ずしもそ うではない。これは定性的には，レイリー散乱の強度が エアロゲルの微細構造のスケールや均一さ（シリカクラ スターとポアのサイズや配置）に依存するためと解釈で きる。たとえば溶媒にDMFを用いると，微細構造のス ケールが小さくなることが小角X線散乱法で示されて おり[7]，透明度が高くなる。

図15に，屈折率に応じて達成されている（波長400 nm における）透過長を示す。標準製法でメタノール溶媒を 用いる場合、屈折率は1.02から1.14に限られるうえ，

1.025における透過長40 mmをピークに低屈折率側で も高屈折率側でも透明度が急激に低下する（●）。これ をエタノール溶媒に替えると，透明度は伸び悩むものの

1.003の超低屈折率まで製作が可能となる（□）。DMF

溶媒を導入すると，1.03より高屈折率側で大幅に透過長 が向上する（■）。メタノール溶媒の湿潤ゲルにピンホー ル乾燥を施すと，1.10から1.25までの超高屈折率領域

で20 mm以上の透過長を得られる（▲）。これをDMF

溶媒に替えると透過長が35–40 mmに向上する（△）。

現在の最長透過長は，屈折率1.03で得られる70 mmで ある。

図 15: 屈折率に応じて製作できるエアロゲルの透過長

（参考文献[12]から改変）。屈折率と透過長の測定波長 はそれぞれ405と400 nmである。

4.4 密度と屈折率の関係

透過長を算出するためにエアロゲルの厚さを測定する が，このとき寸法と重量も測定し，エアロゲルの密度を 記録しておくと有益である。前述のように，エアロゲル の屈折率nと密度ρは，近似的にn−1 =kρという線形 関係にある[7]。パラメータkは，屈折率の測定波長に依 存するが，疎水性のエアロゲルでは概ね0.25–0.3 cm³/g の範囲に収まる。寸法と重量は誰でも測定できるので，

特別な機器がなくとも屈折率のおおよその値を推定で きる。また，重量をモニタすれば吸湿の有無の確認にな る。十分疎水化されたエアロゲルでは，環境中の水分な どの化学物質が，微細構造のポア表面に化学的に結合す ることは実用上十分に防がれる（このような化学吸着は 取り除くことが困難）。一方，ポアに少量の水分などが 物理吸着（弱くトラップ）されることは避けられないが，

このような吸着はエアロゲルが完成して超臨界乾燥の圧 力容器から取り出したのちに速やかに飽和すると思われ る。エアロゲルを数十度に加熱すると，このような物理 吸着された成分が離脱するので，一時的にわずかに重量 が減少する（このとき，超臨界乾燥で残留した分散溶媒 も揮発しうる）。エアロゲルが経年変化で膨張すること はないが，わずかに収縮することは観察される。寸法測 定で収縮率がわかれば，屈折率の増分を（最小偏角法を 用いずとも）推定することもできる。

5 _{エアロゲルの応用例}

エアロゲルのチェレンコフ検出器への応用の歴史と，

海外も含めた最近の動向については，たとえば参考文献 [13]と[14]に詳しい。また，エアロゲルは超低速ミュー オンの生成ターゲットとしての有用性も見出されており，

ਤ16: ΤΞϩήϧͷଟ૚ԽʹΑΔϑΥʔΧγϯάεΩʔ Ϝͷ֓೦ਤɻ

࣮༻Խʹ޲͚ͨݚڀ։ൃ͕ͳ͞Ε͍ͯΔ[15]ɻ͜͜Ͱ͸ɼ ࠃ಺֎ʹ͓͚Δݱߦͷɼ͋Δ͍͸४උதͷૉཻࢠɼϋυ ϩϯɼ͓ΑͼӉ஦ઢ࣮ݧʹ͓͚ΔΤΞϩήϧνΣϨϯί ϑݕग़ثͷར༻ྫΛ͍͔ͭ͘঺հ͢Δɻ

5.1 Belle II ARICH ݕग़ث

KEKͷBelle II࣮ݧʹ޲͚ͯ͸ɼDMF༹ഔΛ༻͍

ͯ۶ં཰1.045ͱ1.055ͷେ໘ੵΤΞϩήϧ(18 cm × 18 cm×2 cm)͕ɼ߹Θͤͯ໿450ຕྔ࢈͞Εͨ[16]ɻ

͜Ε͸ϑΝΠϯηϥϛοΫεηϯλʔ΁ͷ੡࡞ٕज़Ҡస ʹΑΓ࣮ݱͨ͠ɻલํΤϯυΩϟοϓ෦ͰπதؒࢠͱK தؒࢠΛࣝผ͢ΔͨΊͷΤΞϩήϧRICH(ARICH)ݕ ग़ث͸ɼΤΞϩήϧͱޫݕग़ثͷڑ཭͕20 cmͷۙ઀ܕ ͷRICHݕग़ثͰ͋Δɻ۶ં཰ͷҟͳΔΤΞϩήϧΛฒ

΂ͯଟ૚Խ͢Δ͜ͱʹΑΓɼνΣϨϯίϑ֯ଌఆͷ֯౓

෼ղೳΛଛͳ͏͜ͱͳ͘ݕग़ޫࢠ਺Λ૿΍͢ɼϑΥʔΧ γϯά᫔ࣹମεΩʔϜ͕࠾༻͞Ε͍ͯΔʢਤ16ʣ[17]ɻ

ARICHݕग़ثʹ͍ͭͯͷৄࡉ͸ɼจݙ[18]Λࢀর͞Ε

͍ͨɻ124ຕ͕2૚Ͱ248ຕͷΤΞϩήϧ͕ɼ΢Υʔ λʔδΣοτΧολʔͰઔܕʹτϦϛϯά͞Εͨͷͪɼ ਤ17ʹࣔ͢Α͏ʹࢧ࣋Ϟδϡʔϧʹ૊Έࠐ·Εͨɻݱ

ࡏBelle II࣮ݧ͸ॱௐʹ෺ཧσʔλΛऔಘ͍ͯ͠Δɻ

5.2 HELIX RICH ݕग़ث

ۜՏӉ஦ઢͷ఻೻ػߏͷཧ࿦Ϟσϧʹڧ੍͍ݶΛ༩͑

ΔͨΊɼถɾՃͷݚڀऀʹՃ͑ͯ೔ຊ͔Βஶऀ͕ࢀՃͯ͠

४උ͕ਐΊΒΕ͍ͯΔͷ͕ɼHigh Energy Light Isotope eXperimentʢHELIXʣͰ͋Δɻద౰ͳ൒ݮظΛ΋ͭ͜

ͱͰӉ஦ઢ఻೻ػߏʹײ౓ͷߴ͍ܰݩૉಉҐମൺʢಛʹ

10Be/⁹BeʣΛɼ0.2–10 GeV/nͷ෯޿͍ΤωϧΪʔྖҬ ʹΘͨͬͯؾٿ౥ࡌεϖΫτϩϝʔλͰਫ਼ີଌఆ͢Δɻ

2020/21γʔζϯͷNASAʹΑΔೆۃ௕ظϑϥΠτ͕

༧ఆ͞Ε͍ͯΔɻӉ஦ઢཻࢠͷ଎౓ଌఆͷͨΊʹɼ۶ં

ਤ 17: ޫݕग़ثϞδϡʔϧͱͷ݁߹Λ଴ͭɼBelle II

ARICHݕग़ثͷΤΞϩήϧϞδϡʔϧʢͱॅ٢ઌੜͱ

ஶऀʣɻ

཰͕1.15ͷΤΞϩήϧΛ᫔ࣹମͱͨ͠RICHݕग़ث͕

։ൃ͞Ε͍ͯΔɻΤΞϩήϧ͔Β50 cmͷڑ཭ʹޫݕ ग़ثͱͯ͠γϦίϯϑΥτϚϧνϓϥΠϠΛ഑ஔ͢Δɼ Belle IIͱಉۙ͘͡઀ܕͷRICHݕग़ثͰ͋Δɻ

HELIX࣮ݧͰ͸ೋճͷϑϥΠτ͕ܭը͞Ε͍ͯͯɼε

ςʔδ1Ͱ͸1.15ͷΤΞϩήϧΛ࣮૷͠ɼ0.2–3 GeV/n ͷ¹⁰BeΛଌఆ͢Δɻεςʔδ2Ͱ͸1.03લޙͷΤΞϩ ήϧΛ௥Ճ࣮૷͠ɼଌఆΤωϧΪʔΛ10 GeV/n·Ͱ֦

ு͢Δɻ۶ં཰1.15ɼαΠζ11 cm×11 cm×1 cmͷ ΤΞϩήϧͷྔ࢈Λ2018೥ʹϐϯϗʔϧס૩๏ʹΑΓ

࣮ࢪͨ͠[19]ɻ૯਺96ຕʹର͠ɼͻͼׂΕͳ͠ͷऩ཰

͸75%Ҏ্Ͱ͋ͬͨɻް͞1 cmʹର͢Δಁա཰͸ɼ೾

௕400 nmʹ͓͍ͯ70%Ҏ্Ͱ͋Δɻ50ຕͷΤΞϩή ϧΛ10 cm ×10 cmαΠζʹ΢ΥʔλʔδΣοτΧο λʔͰਫ਼ີʹτϦϛϯάͨ͠ͷͪɼλΠϧͷଆ໘ʹγϦ ίϯΤϥετϚʔΛృ෍͢Δ͜ͱʹΑΓΞϧϛχ΢Ϝϗ ϧμʔʹ઀ணͨ͠ʢਤ18ʣɻݱࡏɼ۶ં཰ͱް͞ͷৄࡉ

ֱਖ਼Ϛοϐϯά͕࣮ࢪ͞Ε͓ͯΓɼ32ຕ͕࣮૷͞ΕΔ ༧ఆͰ͋Δɻ

ਤ 18: Ξϧϛχ΢ϜϑϨʔϜʹݻఆ͞Εͨ۶ં཰1.15 ͷΤΞϩήϧɻ

ਤ16: ΤΞϩήϧͷଟ૚ԽʹΑΔϑΥʔΧγϯάεΩʔ Ϝͷ֓೦ਤɻ

࣮༻Խʹ޲͚ͨݚڀ։ൃ͕ͳ͞Ε͍ͯΔ[15]ɻ͜͜Ͱ͸ɼ ࠃ಺֎ʹ͓͚Δݱߦͷɼ͋Δ͍͸४උதͷૉཻࢠɼϋυ ϩϯɼ͓ΑͼӉ஦ઢ࣮ݧʹ͓͚ΔΤΞϩήϧνΣϨϯί ϑݕग़ثͷར༻ྫΛ͍͔ͭ͘঺հ͢Δɻ

5.1 Belle II ARICH ݕग़ث

KEKͷBelle II࣮ݧʹ޲͚ͯ͸ɼDMF༹ഔΛ༻͍

ͯ۶ં཰1.045ͱ1.055ͷେ໘ੵΤΞϩήϧ(18 cm × 18 cm×2 cm)͕ɼ߹Θͤͯ໿450ຕྔ࢈͞Εͨ[16]ɻ

͜Ε͸ϑΝΠϯηϥϛοΫεηϯλʔ΁ͷ੡࡞ٕज़Ҡస ʹΑΓ࣮ݱͨ͠ɻલํΤϯυΩϟοϓ෦ͰπதؒࢠͱK தؒࢠΛࣝผ͢ΔͨΊͷΤΞϩήϧRICH(ARICH)ݕ ग़ث͸ɼΤΞϩήϧͱޫݕग़ثͷڑ཭͕20 cmͷۙ઀ܕ ͷRICHݕग़ثͰ͋Δɻ۶ં཰ͷҟͳΔΤΞϩήϧΛฒ

΂ͯଟ૚Խ͢Δ͜ͱʹΑΓɼνΣϨϯίϑ֯ଌఆͷ֯౓

෼ղೳΛଛͳ͏͜ͱͳ͘ݕग़ޫࢠ਺Λ૿΍͢ɼϑΥʔΧ γϯά᫔ࣹମεΩʔϜ͕࠾༻͞Ε͍ͯΔʢਤ16ʣ[17]ɻ

ARICHݕग़ثʹ͍ͭͯͷৄࡉ͸ɼจݙ[18]Λࢀর͞Ε

͍ͨɻ124ຕ͕2૚Ͱ248ຕͷΤΞϩήϧ͕ɼ΢Υʔ λʔδΣοτΧολʔͰઔܕʹτϦϛϯά͞Εͨͷͪɼ ਤ17ʹࣔ͢Α͏ʹࢧ࣋Ϟδϡʔϧʹ૊Έࠐ·Εͨɻݱ

ࡏBelle II࣮ݧ͸ॱௐʹ෺ཧσʔλΛऔಘ͍ͯ͠Δɻ

5.2 HELIX RICH ݕग़ث

ۜՏӉ஦ઢͷ఻೻ػߏͷཧ࿦Ϟσϧʹڧ੍͍ݶΛ༩͑

ΔͨΊɼถɾՃͷݚڀऀʹՃ͑ͯ೔ຊ͔Βஶऀ͕ࢀՃͯ͠

४උ͕ਐΊΒΕ͍ͯΔͷ͕ɼHigh Energy Light Isotope eXperimentʢHELIXʣͰ͋Δɻద౰ͳ൒ݮظΛ΋ͭ͜

ͱͰӉ஦ઢ఻೻ػߏʹײ౓ͷߴ͍ܰݩૉಉҐମൺʢಛʹ

10Be/⁹BeʣΛɼ0.2–10 GeV/nͷ෯޿͍ΤωϧΪʔྖҬ ʹΘͨͬͯؾٿ౥ࡌεϖΫτϩϝʔλͰਫ਼ີଌఆ͢Δɻ

2020/21γʔζϯͷNASAʹΑΔೆۃ௕ظϑϥΠτ͕

༧ఆ͞Ε͍ͯΔɻӉ஦ઢཻࢠͷ଎౓ଌఆͷͨΊʹɼ۶ં

ਤ 17: ޫݕग़ثϞδϡʔϧͱͷ݁߹Λ଴ͭɼBelle II

ARICHݕग़ثͷΤΞϩήϧϞδϡʔϧʢͱॅ٢ઌੜͱ

ஶऀʣɻ

཰͕1.15ͷΤΞϩήϧΛ᫔ࣹମͱͨ͠RICHݕग़ث͕

։ൃ͞Ε͍ͯΔɻΤΞϩήϧ͔Β50 cmͷڑ཭ʹޫݕ ग़ثͱͯ͠γϦίϯϑΥτϚϧνϓϥΠϠΛ഑ஔ͢Δɼ Belle IIͱಉۙ͘͡઀ܕͷRICHݕग़ثͰ͋Δɻ

HELIX࣮ݧͰ͸ೋճͷϑϥΠτ͕ܭը͞Ε͍ͯͯɼε

ςʔδ1Ͱ͸1.15ͷΤΞϩήϧΛ࣮૷͠ɼ0.2–3 GeV/n ͷ¹⁰BeΛଌఆ͢Δɻεςʔδ2Ͱ͸1.03લޙͷΤΞϩ ήϧΛ௥Ճ࣮૷͠ɼଌఆΤωϧΪʔΛ10 GeV/n·Ͱ֦

ு͢Δɻ۶ં཰1.15ɼαΠζ11 cm×11 cm×1 cmͷ ΤΞϩήϧͷྔ࢈Λ2018೥ʹϐϯϗʔϧס૩๏ʹΑΓ

࣮ࢪͨ͠[19]ɻ૯਺96ຕʹର͠ɼͻͼׂΕͳ͠ͷऩ཰

͸75%Ҏ্Ͱ͋ͬͨɻް͞1 cmʹର͢Δಁա཰͸ɼ೾

௕400 nmʹ͓͍ͯ70%Ҏ্Ͱ͋Δɻ50ຕͷΤΞϩή ϧΛ10 cm ×10 cmαΠζʹ΢ΥʔλʔδΣοτΧο λʔͰਫ਼ີʹτϦϛϯάͨ͠ͷͪɼλΠϧͷଆ໘ʹγϦ ίϯΤϥετϚʔΛృ෍͢Δ͜ͱʹΑΓΞϧϛχ΢Ϝϗ ϧμʔʹ઀ணͨ͠ʢਤ18ʣɻݱࡏɼ۶ં཰ͱް͞ͷৄࡉ

ֱਖ਼Ϛοϐϯά͕࣮ࢪ͞Ε͓ͯΓɼ32ຕ͕࣮૷͞ΕΔ ༧ఆͰ͋Δɻ

ਤ 18: Ξϧϛχ΢ϜϑϨʔϜʹݻఆ͞Εͨ۶ં཰1.15 ͷΤΞϩήϧɻ

ਤ 19: ୆ܗͷபঢ়ʹ੒ܕ͞Εͨ۶ં཰1.08ͷΤΞϩή ϧʢࢀߟจݙ[20]ΑΓʣɻް͞2 cmɼ௕͞18 cmɻ

5.3 ᮢ஋ܕݕग़ث

J-PARCͷϋυϩϯϗʔϧͰ͸ଟ͘ͷᮢ஋ܕΤΞϩή

ϧݕग़ث͕Քಇ͍ͯ͠ΔɻKEK PS࣌୅͔Βͷچύφι χοΫి޻੡ͷΤΞϩήϧ΋ະͩݱ໾Ͱ͋ΔΑ͏͕ͩɼ

ঃʑʹઍ༿େֶ੡ͷΤΞϩήϧʹϦϓϨΠε͞Εͭͭ

͋ΔɻಛʹɼJ-PARCͷେڧ౓ϏʔϜʹରԠ͢ΔͨΊɼ 1.10Ҏ্ͷ௒ߴ۶ં཰ͷΤΞϩήϧ͕ɼओʹϋʔυ΢Σ ΞϨϕϧͰͷτϦΨݕग़ثʹʢͨͱ͑͹Kதؒࢠͱཅ ࢠͷ෼཭ͷͨΊʹʣ࠾༻͞Ε͸͡Ίͨͷ͕ۙ೥ͷਐలͰ

͋Δɻ

K1.1BRϏʔϜϥΠϯͰ͸ɼ੩ࢭKதؒࢠϏʔϜΛར

༻ͯ͠ϨϓτϯීวੑͷഁΕΛ୳ࡧ͢ΔE36࣮ݧ͕࣮ࢪ

͞ΕͨɻλʔήοτʹΑΓੜ੒͞ΕΔӡಈྔ240 MeV/c

෇ۙͷཅిࢠͱϛϡʔΦϯΛࣝผ͢ΔͨΊɼ۶ં཰1.08 ͷΤΞϩήϧΛDMF༹ഔΛ༻͍ͯ2014೥ʹ੡࡞ͨ͠

[20]ɻ12ճରশͷ௒఻ಋτϩΠμϧεϖΫτϩϝʔλͷ

಺෦ʹઃஔͰ͖ΔΑ͏ʹɼਖ਼൓ࣹࡐΛ࠾༻ͨ͠ίϯύΫ τͳᮢ஋ܕݕग़ث͕ઃܭ͞ΕͨɻΤΞϩήϧ͸࣪५ήϧ ͷ߹੒ஈ֊Ͱ୆ܗபͷܗʹ੒ܕ͢Δ͜ͱʹΑΓʢਤ19ʣɼ

΢ΥʔλʔδΣοτՃ޻ͨ͠৔߹ʹੜ͡Δ੾அ໘Ͱͷޫ

ͷࢄཚΛ௿ݮ͢Δ޻෉͕ͳ͞ΕͨɻK1.8ϏʔϜϥΠϯ ʹ͓͍ͯ͸ɼHμΠόϦΦϯΛ୳ࡧ͢ΔE42࣮ݧͷ४ උ͕ਐΊΒΕ͍ͯΔɻDMF༹ഔΛ༻͍ͯߴಁ໌౓Խ͠

ͨ۶ં཰1.04ͷΤΞϩήϧΛྔ࢈ͨ͠ͷͪɼπதؒࢠ ͱKதؒࢠΛࣝผ͢ΔͨΊͷᮢ஋ܕݕग़ث͕։ൃ͞Ε

͍ͯΔ[21]ɻ

6 _{ࠓޙͷల๬}

ϐϯϗʔϧס૩๏ʹΑΔ࠷ॳͷ௒ߴ۶ં཰ΤΞϩήϧ Λಘ͔ͯΒ15೥͕ܦͱ͏ͱ͍ͯ͠Δ͕ɼ੡࡞ʹ௕͍ظ

ؒΛཁ͢Δ͜ͱ΋͋ͬͯ੡๏͕࠷దԽ͞Ε͍ͯΔͱ͸ࢥ ΘΕͳ͍ɻ͜ͷ৽͍͠੡๏ͷ΋ͱͰͷɼ۶ં཰ͷਫ਼ີ੍

ޚɼେܕԽɼͻͼׂΕͷาཹ·Γվળʹ͸Ҿ͖ଓ͖औΓ

૊ΜͰ͍͖͍ͨɻਤ15͔ΒΘ͔Δ௨Γɼ۶ં཰1.025Ҏ

্Ͱ͸֓Ͷ40 mmҎ্ͷಁա௕͕ಘΒΕ͍ͯΔɻ1.025 ΑΓ௿۶ં཰ଆͰ͸ಁ໌౓ͷվળͷ༨஍͕͋Γɼ۶ં཰

͕௿͍͜ͱʹΑΔൃޫྔͷগͳ͞Λิ͏ͨΊʹ΋ಁա௕

Λ40 mmʹ͚͍ۙͮͨɻͦͷΑ͏ͳ։ൃΛݱࡏɼӡಈ

ྔ10 GeV/c෇ۙͰͷϋυϩϯཻࢠࣝผ͕ݤͱͳΔϋυ

ϩϯੜ੒ɾࢄཚஅ໘ੵͷਫ਼ີଌఆ࣮ݧEMPHATIC[22]

ʹ޲͚ͯߦ͍ͬͯΔɻEMPHATIC࣮ݧ͸ɼՃ଎ث͓Α ͼେؾχϡʔτϦϊ࣮ݧʹ͓͚ΔχϡʔτϦϊϑϥοΫ ε༧ଌʹࡍ͢Δϋυϩϯੜ੒ɾࢄཚஅ໘ੵͷෆఆੑΛݮ Βͨ͢ΊɼถࠃϑΣϧϛࠃཱՃ଎ثݚڀॴʹͯ೔ɾถɾ ՃͷݚڀऀʹΑΓஈ֊తʹਐΊΒΕ͍ͯΔɻ͜ͷΑ͏ͳ ւ֎ల։΋ؚΊɼΤΞϩήϧΛར༻͢Δ͜ͱʹΑΓ෺ཧ

࣮ݧͷσβΠϯͷ෯Λ޿͛ΒΕΔΑ͏ɼݚڀ։ൃΛܧଓ

͍͖͍ͯͨ͠ɻ

ँࣙ

ΤΞϩήϧͷ։ൃݚڀΛਪਐ͢Δ্Ͱಛʹଟେͳ͝ڠ

ྗΛ௖͍ͨҎԼͷํʑʹײँਃ্͛͠·͢ɻՏ߹ल޾ࢯ ʢઍ༿େֶʣɼ଍ཱҰ࿠ࢯʢKEKʣɼ੢ాণฏࢯʢKEKʣɼ

ॅ٢޹ߦࢯʢट౎େֶ౦ژʣɼ൧ౢపࢯʢ໊ݹ԰େֶʣɼ ଞBelle II ARICHάϧʔϓͷॾࢯɼԣ઒߂ࢯʢύφι χοΫגࣜձࣾʣɼ໼໺૑ࢯʢӉ஦ߤۭݚڀ։ൃػߏʣɼ

௕୩઒௚ࢯʢӉ஦ߤۭݚڀ։ൃػߏʣɼࢁ؛໌඙ࢯʢ౦ ژༀՊେֶʣɼിࢁٛਗ਼ࢯʢ܈അେֶʣɼ৿ా߶ࢯʢઍ

༿େֶʣɼ੢઒ܙࢠࢯʢઍ༿େֶʣɻΤΞϩήϧͷ੡଄

ʹ͋ͨΓɼઍ༿େֶϕϯνϟʔϏδωεϥϘϥτϦʔʹ

͝ࢧԉ௖͍͍ͯ·͢ɻ·ͨɼٕज़తϑΟʔυόοΫͱ੡

࡞ʹࡍ͢Δ͝ࢧԉΛͩͬͨ͘͞ɼ͞·͟·ͳݚڀػؔͷ ΤΞϩήϧϢʔβʔͷօ༷ʹײँਃ্͛͠·͢ɻ

ࢀߟจݙ

[1] S.S. Kistler, Nature127, 741 (1931).

[2] M. Cantin et al., Nucl. Instrum. Methods 118, 177 (1974).

[3] T. Sumiyoshiet al., Nucl. Instrum. Methods Phys.

Res. A433, 385 (1999).

[4] I. Adachi et al.., Nucl. Instrum. Methods Phys.

Res. A355, 390 (1995).

[5] I. Adachi et al., Nucl. Instrum. Methods Phys.

Res. A553, 146 (2005).

[6] M. Tabata et al., Nucl. Instrum. Methods Phys.

Res. A623, 339 (2010).

[7] M. Tabata et al., Nucl. Instrum. Methods Phys.

Res. A668, 64 (2012).

[8] H. Kawai et al., Nucl. Instrum. Methods Phys.

Res.228, 314 (1985).

[9] M. Tabataet al., IEEE Trans. Nucl. Sci.59, 2506 (2012).

[10] H. Yokogawa, M. Yokoyama, J. Non-Cryst. Solids 186, 23 (1995).

[11] M. Tabata et al., J. Supercrit. Fluids 110, 183 (2016).

[12] M. Tabata, H. Kawai, JPS Conf. Proc.8, 022004 (2015).

[13] I. Adachi, Nucl. Instrum. Methods Phys. Res. A 952, 161919 (2020).

[14] M. Tabata, arXiv: 1902.05374 (2019).

[15] G.A. Beer et al., Prog. Theor. Exp. Phys. 2014, 91C01 (2014).

[16] I. Adachi et al., Nucl. Instrum. Methods Phys.

Res. A876, 129 (2017).

[17] T. Iijima et al., Nucl. Instrum. Methods Phys.

Res. A548, 383 (2005).

[18] ੢ాণฏ, ߴΤωϧΪʔχϡʔε38-2, 58 (2019).

[19] M. Tabata et al., Nucl. Instrum. Methods Phys.

Res. A952, 161879 (2020).

[20] M. Tabata et al., Nucl. Instrum. Methods Phys.

Res. A795, 206 (2015).

[21] M.H. Kim et al., Nucl. Instrum. Methods Phys.

Res. A923, 38 (2019).

[22] T. Akaishi et al. (EMPHATIC Collaboration), arXiv: 1912.08841 (2019).
