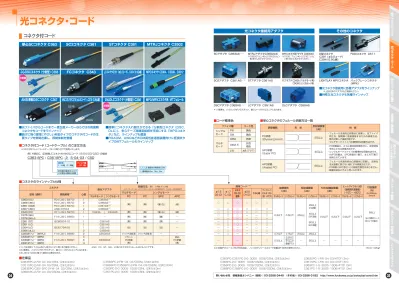

光コネクタ・コード
光
フ
ァ
イ
バ
ケ
ー
ブ
ル
光
コ
ネ
ク
タ
・
コ
ー
ド
光 ク ロ ー ジ ャ ・ 接続箱 ・ 成端架光通信工事機器
光
シ
ス
テ
ム
（ Ｃ Ａ Ｔ Ｖ ・ 地域情報 ・ 監視管理 ）ネ
ッ
ト
ワ
ー
ク
機器
光デ
バ
イ
ス
・
光部品
ス ペ シ ャ リテ ィ 光 フ ァ イ バ コネクタ 適合アダプタ 研磨方法 表（ ）内はブーツ色 ※SC、FC、ST、MU、LCコネクタのシングルモード時の標準はSPC、マルチモード時の標準はPC 型名（通称） 準拠規格＊3 心数 マルチモード シングルモード マルチモード シングルモード PC PC SPC APC C363（SC） F04（JIS C 5973） 1 C363AS＊2） （青） （青） （藤･白） （緑） C366（dSC） F04（JIS C 5973） 2 C365AS＊2） C361（SC2） F04（JIS C 5973） 1 C361AS＊2） C367（dSC） ANSI X3T9.3 2 C365AS＊2）C343（FC） F01（JIS C 5970） 1 C343A C343AS （黒） （黒） （藤･白） （緑） C375（MU） F14（JIS C 5983） 1 ― （青） （青） （藤） ― C378（MUJ） C381（ST） IEC60874-10 1 C381AS （黒） （黒） （黒） ― C351（LC） IEC61754-20 1 C351AS （白） （白） （白） ― C354（LC） 1 C351AS C356（dLC） 2 C355AS
C3502T/U ＊1）（MTRJ） F19（JIS C 5988） 2 C3502AS フラットPC研磨（黒） フラットPC研磨（黒） ― ―
C3304T/U ＊1）（MPO） F13（JIS C 5982） 4 C3300AS フラット PC研磨 （黒） ― ― 斜め PC研磨 （黒） C3308T/U ＊1）（MPO） 8 C3312T/U ＊1）（MPO） 12
■
単心コネクタのフェルール研磨方法一覧
研磨種類 形 状 反射減衰量（dB） 特 長 PC研磨 （Physical Contact） 25以上 ・ フェルール先端を凸球面状に研磨し、光ファイバ 同士を、隙間無く直接接触するための研磨方法。 整合材無しで接続可能です。 ・マルチモードファイバの標準的な研磨方法です。 SPC研磨 （Super PC） 40以上 ・ PC研磨後に、さらに低反射研磨を行い、反射特性 を向上させる研磨方法です。 ・シングルモードファイバの標準的な研磨方法です。 ・ AdPC研磨は、SPC研磨の1種で、主にNTT殿で 採用されています。 APC研磨 （Angled PC） 60以上 ・ フェルール先端を斜め凸球面状に研磨し、反射光 を光源側に戻さない様にする研磨方法です。 ・PC研磨（SPC含む）との接続互換性はありません。 ・映像伝送などでよく用いられます。■
コネクタ付コード（コードケーブル）のご注文方法
※コネクタはコード（コードケーブル）に取り付けて販売いたします。単心
SC
コネクタ
C363
SC2
コネクタ
C361
ST
コネクタ
C381
MTRJ
コネクタ
C3502
２心ＤＳＣコネクタ（分割型）
C366
F
Ｃコネクタ
C343
LC
コネクタ
C351
（φ
2.0
コード）、
C354
（
0.9
心線）
MPO
コネクタ
C3304
、
C3308
、
C3312
ANSI
準拠
D
ＳＣコネクタ
C367
MU
コネクタ
C375
（φ
2.0
コード）､
C378
（
0.9
心線） ２心Ｄ
L
Ｃコネクタ（分割型）
C356
MPO/MPX
コネクタ用
ＭＴフェルール
■ 光ファイバからコードまで一貫生産メーカーならではの高信頼
コネクタ付コードをラインナップ
■ 曲げに強く環境にやさしい非鉛タイプのコネクタ付コードの主
要タイプを常時在庫し、即納体制を整備
■ 簡単にコネクタ入れ替えができる「分割型コネクタ（DSC、
DLC）」、多心テープ高精度接続を可能にする「MPOコネク
タ」など、ラインナップも豊富
■ ROADM、AWGなどWDM高性能通信装置向けに低損失タ
イプのMTフェルールもラインナップ
適用コード ＊4） 接続損失 （dB） 反射減衰量 （dB） 500回着脱変動 （dB） ヒートサイクル（dB） （接続損失変動値） （－10℃～ +60℃） 引張強度 （N） GL=500mm、 5mm/分 φ1.5 CG（D） φ1.7 CJ（D） φ2.0 CS（D） 標準 φ2.8 CH（D） 0.9心線 テープコード 2,4,8,12心 （例：4TCF） マルチモード シングルモード マルチモード シングルモード マルチモード シングルモード マルチモード シングルモード ○ ○ ○ ○ ○ ○ 0.3以下 0.5以下 25以上 25以上 （PC研磨） 40以上 （SPC研磨） 60以上 （APC研磨） 0.2以下 0.2以下 0.2以下 0.2以下 98以上 （φ2.0標準コード CSタイプの場合） ○ ○ ○ ○ ― ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ― ― ○ ― ― ― ― ○ ― ― ○ ○ ○ ― ○ ― ○ ○ ― ― ○ ― ― ― ― ○ ― ○ ○ ○ ― ― ○ ― ○ ― ― ― ― 0.75以下 0.75以下 20以上 25以上 ― ― ― ― ― ○ 0.5以上 0.35以下 （低ロスタイプ）、 0.75以下 （標準タイプ） ― 50以上 ― ― ― ― ―光コネクタ接続用アダプタ
SCアダプタ C363AS ＊１） MTRJアダプタC3502AS ※ C3502T(ピン有)とC3502U(ピン 無)をかん合させてください MPOコネクタ用アダプタ C3300AS ※ C330□T（ピン有）とC330□U（ピ ン無）をかん合させてくださいSC2アダプタ C361AS ＊１） STアダプタ C381AS FCアダプタ C343A（マルチモード用）
C343AS（シングルモード用）
DSCアダプタ C365AS ＊１） LCアダプタ C351AS DLCアダプタ C355AS
その他のコネクタ
■ 光コネクタ接続用に各種アダプタをラインナップ
※上記以外のアダプタもご相談ください。■特殊な光コネクタも各種ラインナップ
D型コネクタ C391（φ2.0コード） C394（0.9心線） FDDIコネクタ C611 LIGHTLAY MPXコネクタ バックプレーンコネクタ （MPX）■
コード標準色
ファイバ種 コード色 シングル モード FW 黄色 SM 黄色 マルチ モード GI50 若草 GI62.5 灰色橙色 LW 水色（アクア）C363 SPC / C351SPC - 2 - S･04･03 / CSD
端末数 1：片端 2：両端 反対側の端末のコネク タが異なる場合に記載 L1、L2 指定なき場合は0.3m L 標準長は2m、3m、5m ＊1） 標準は、ハウジングがプラスチック、割スリーブがジルコニアになります。 ＊1) ご注文時に T（かん合ピン有)かU（ピン無）をご指定ください。 ※SC、FC、ST、MU、LC各コネクタのフェルールはジルコニアです。 ＊2) 標準は、ハウジングがプラスチック、割スリーブがジルコニアになります。 ＊3）JIS Q1000に基づく適合とは異なります。 例）片側SC、反対側LCコネクタ付き2心コード（S/04/03/CSD）の場合 ファイバ種 →（P.18） L L1 L2 分割型 C375 C378 分割型 ＊4) 非鉛PVCシース（RoHS対応品）、ノンハロゲンシースのコード型番はP.36をご参照ください。コネクタ付コード
■
コネクタのラインナップと仕様
■
在庫品
・C363SPC-2-FW・04・03/CSNL（2または3m） ・C351SPC-2-FW・04・03/CSNL（2または3m） ・C363SPC/C351SPC-2-FW・04・03/CSNL（2または3m） ・C356SPC-2-FW・04・03/CSDNL（2または3m） ・C366SPC/C356SPC-2-FW・04・03/CSDNL（2または3m） ・C363PC-2-G・3005・1006/CSNL（2または3m） ・C363PC/C351PC-2-G・3005・1006/CSNL（2または3m） ・C366PC-2-G・3005・1006/CSDNL（2または3m） ・C356PC-2-G・3005・1006/CSDNL（2または3m） ・C366PC/C356PC-2-G・3005・1006/CSDNL（2または3m） ・C363SPC-1-FW・04・03/4TCF（3m） ・C351SPC-1-FW・04・03/4TCF（3m） ・C363PC-1-G・3005・1006/4TCF（3m） ・C351PC-1-G・3005・1006/4TCF（3m） 1N=0.102kgf光ファイバケ
ーブル
光コネクタ・
コード
光クロージャ・ 接続箱・成端架光通信工事機器
光システム
（ＣＡＴＶ ・地域情報・監視管理）ネットワーク機器
光デバイス・光部品
スペシャリティ光フ ァイバ単心コード、
2
心（メガネ）コード
テープコード
コネクタ付コード
■コネクタ付コードとして、機器や接続箱・成端架の内部、短
距離の機器間配線に最適
■曲げに強く環境にやさしい非鉛タイプのコネクタ付コードを
常時在庫し、即納体制を整備
■UL（UL-1666）認定品もラインナップ
■
構造
光ファイバ心線 単心コード 2心コード 補強材 シース 光ファイバ心線 補強材 シース 心数 心線 型名 外径 （mm）（kg/km）質量 許容 張力 （N） 許容曲げ 半径 （mm） PVC シース エコ対応シース 非鉛PVC （RoHS対応） ノンハロゲン 単 心 φ0.9 CH CHNL CHNH 2.8 7.5 98 以下 30以上 （FWまたは LWファイバ は15以上） CS CSNL CSNH 2.0 4.0 CJ CJNL CJNH 1.7 3.0 65 以下 φ0.25 CG ― CGNH 1.5 2.0 ２ 心 φ0.9 CHD CHDNL CHDNH 2.8×5.6 15.0 196 以下 CSD CSDNL CSDNH 2.0×4.0 8.0 CJD CJDNL CJDNH 1.7×3.4 6.0 130 以下 φ0.25 CGD ― CGDNH 1.5×3.0 4.5 1N=0.102kgf テープコード の型名 心数 （mm）外径 （kg/km）質量 サイズ分岐部（約mm）許容張力（N） 許容曲げ半径（mm） 2TCF 2 2.5×3.5 8 φ8X45 98以下 30以上 （FWまたはLW ファイバは15以上） 4TCF 4 8TCF 8 2.5×4.5 9 φ10X60 1N=0.102kgf■
製品概要と用途
光コードは、光ファイバ心線を抗張力繊維で補強し、PVCまたはノンハロ ゲンシースで被覆したシンプルな構造で、コネクタを取り付け、機器や光接 続箱（キャビネット）・成端架の内部、屋内短距離の機器間を配線するのに 適しています。■
ご注文方法とラインナップと仕様
一般的にコネクタ付きコードでの販売となります。（→P.34）■
製品概要と用途
テープコードは、光ファイバテープ 心線を抗張力繊維で補強した上に、 PVC被覆した構造で、片端を単心 分離して単心コネクタを取り付け たFOコードや、MPOコネクタを取り付けた多心コネクタ用コードとして、 光接続箱（キャビネット）・成端架の内部配線に使用されます。ＦＯ（
Fan-Out/
多心
-
単心変換）コード
■
構造
■光接続箱・成端架の内部配線に最適
■曲げに強いタイプを常時在庫し、即納体制を整備
■多心テープ側にMPOコネクタ取り付けも可能
■エコ対応シースもラインナップ
■
製品概要と用途
テープコード片端を単心分離してコネクタを取り付けた構造。多心ケーブル を装置/キャビネットに接続する際に必要となる、多心－単心交換コードで す。■
ご注文方法とラインナップと仕様
P.34の「コネクタ付コード（コードケーブル）のご注文方法」と同様です。 L L1 分岐部 単心コード部 光コネクタ テープコード部■
構造
C363SPC-1-S･04・03/4TCF
端末数 1：片端 2：両端 フェルール研磨方法 シングルモード標準：SPC マルチモード標準：PC 例）片側LCコネクタ付きFOコード（S・04・03/4心）の場合 ファイバ種 →（P.18） L1=0.6m、L=3m（標準長） テープコードの型名 テープ心線 補強材 シース 2心 4心 8心●ノンハロゲン対応
PVCシース材、難燃材、顔料などに含まれているハロゲン物質を削 除すること。●RoHS対応
2006年7月からEU指令により規制された以下6物質を シース材料から除外すること。 ①鉛（Pb）：1000ppm以下 ②カドミウム（Cd）：100ppm以下 ③水銀（Hg）：1000ppm以下 ④六価クロム（Cr6＋）：1000ppm以下 ⑤ポリ臭化ビフェニル（PBB）：1000ppm以下 ⑥ポリ臭化ジフェニルエーテル（PBDE）：1000ppm以下 コネクタ種 →（P.34）2
心丸型コード
■コンパクトかつ機械強度が強く、取り扱いやすい
■コスト面でもコード集合型ケーブルより安価
NEW■
構造
光ファイバ心線 補強材 シース■
ラインナップと仕様
型名 心数 心線 （mm）外径 （kg/km）質量 許容張力（N） 許容曲げ半径（mm） CW 2 φ0.9 4.8 20 686以下 50以上 CUNLRS ＊） 3.0 7.5 270以下 30以上 1N=0.102kgf ＊ UL（UL1666）認定品（認定番号E141974）光ファイバケ
ーブル
光コネクタ・
コード
光クロージャ・ 接続箱・成端架光通信工事機器
光システム
（ＣＡＴＶ ・地域情報・監視管理）ネットワーク機器
光デバイス・光部品
スペシャリティ光フ ァイバ宅内用光ファイバコード
■FTTH宅内配線に適した光ファ
イバコード（外径4mm、両端
SCコネクタ付き）
■曲げに極めて強いファイバを使
用し、許容曲げ半径が5mmと極
めて小さく、完全折り曲げ（瞬時）
でも断線しない構造
■側圧に強く、踏まれても丈夫、
耐薬品性にも優れるので、洗剤、
醤油などが付着しても安心
■
仕様
心数 （mm）外径 許容張力（N） 側圧特性 許容曲げ半径（mm） 接続損失（dB） 単心 4 68.6以下 1200N/25mm以下 5 片端平均1以下（両端2以下） 1N=0.102kgf（コネクタ付）コードケーブル
コード集合型ケーブル
■
構造
■可とう性を保ちながら、耐側圧性と引っ張り性を強化
■最大32心まで、各種コネクタ付きで対応
■局内架間･構内・室内の露出部・狭い所の配線に最適
■エコ対応シースもラインナップ
■
製品概要と用途
テンションメンバーの周りに単心コードを束ねた構造。局内架間や構内・室 内の露出部分の配線に適しています。■
ご注文方法とラインナップと仕様
「コネクタ付コード（コードケーブル）のご注文方法」（P.34）と同様です。 心数 （mm）外径 コード外径（mm） （kg/km）質量 許容張力（N） 許容曲げ半径（mm） 2、4、6 10 φ2.0（CS） 90 440以下 120以上 8 11 110 12 14 160 140以上 16 17 230 170以上 24 17 220 32 20 290 200以上 1N=0.102kgf 1 4 2 3 6 5 光ファイバコード または介在 （ナンバリング印刷） テンションメンバ 押え巻 シース平型（ターミネーション）ケーブル
■
構造
■局内架間･構内・室内の露出部の配線に適応
■平型のため省スペース・スマート配線が可能
■各種コネクタ付きでの対応も可能
■エコ対応シースもラインナップ
C363PC-2-G･3005･1006×12/CSV
端末数 1：片端 2：両端 フェルール研磨方法 シングルモード標準：SPC マルチモード標準：PC 例） コネクタ種 →（P.34） ファイバ種 →（P.18） 心数 1 4 2 3 6 5 光ファイバコード または介在 （ナンバリング印刷） テンションメンバ 押え巻 LAPシース ●CJKFR ●CGK テンションメンバ 光ファイバコード （ナンバリング印刷） シース テンションメンバ 光ファイバコード （ナンバリング印刷） シース 1 2 1 2コード集合型
LAP
シースケーブル
■
構造
■通常のコード集合型ケーブルに機械的強度・耐水性・耐候性
を加え、屋外配線にも対応
■エコ対応シースもラインナップ
■
製品概要と用途
LAPシースで保護・補強し、機械的強度・耐水性・耐候性をさらに高めたコー ド集合型ケーブルです。屋外配線にも使用できます。■
ご注文方法とラインナップと仕様
「コネクタ付コード（コードケーブル）のご注文方法」（P.34）と同様です。 例） 心数 （mm）外径 コード外径（mm） （kg/km）質量 許容張力（N） 許容曲げ半径（mm） 2、4、6 11 φ2.0（CS） 100 440以下 120以上 8 13 130 780以下 160以上 12 15 170 1N=0.102kgfC363PC-2-G･3005･1006×12/CSL
端末数 1：片端 2：両端 フェルール研磨方法 シングルモード標準：SPC マルチモード標準：PC コネクタ種 →（P.34） ファイバ種 →（P.18） 心数 NEW■
製品概要と用途
単心コード２本を、テンションメンバを入れたシースで保護した構造で、引っ 張りおよび側圧に対する強度があり、局内架間や構内・室内の露出部分の配 線に適しています。■
ご注文方法とラインナップと仕様
「コネクタ付コード（コードケーブル）のご注文方法」（P.34）と同様です。 型名 心数 （mm）外径 コード外径（mm） （kg/km）質量 許容張力（N） 許容曲げ半径（mm） CJKFR 2 3.5×6.5 1.7 30 340以下 40以上 CGK 12 3×43×6 1.5 1525 98以下 1N=0.102kgfC363PC-2-S･04･03（×1）/CGK
端末数 1：片端 2：両端 フェルール研磨方法 シングルモード標準：SPC マルチモード標準：PC 例） コネクタ種 →（P.34） ファイバ種 →（P.18） ＊2心の時は記入不要 型名使用例は
P.2
心数＊光
フ
ァ
イ
バ
ケ
ー
ブ
ル
光
コ
ネ
ク
タ
・
コ
ー
ド
光 ク ロ ー ジ ャ ・ 接続箱 ・ 成端架光通信工事機器
光
シ
ス
テ
ム
（ Ｃ Ａ Ｔ Ｖ ・ 地域情報 ・ 監視管理 ）ネ
ッ
ト
ワ
ー
ク
機器
光デ
バ
イ
ス
・
光部品
ス ペ シ ャ リテ ィ 光 フ ァ イ バコネクタ損失測定用マスタコネクタ付コード
反射減衰量測定用マスタコネクタ付コード
JIS C 5961のコネクタ損失測定用のマ
スタコネクタ付コードです。
タコネクタ付コードです。
JIS C 5961の反射減衰量測定用のマス
■
構造
長さ3mのコードの片端にご指定のマスタコネクタを取り付け、反対端に C363（SCコネクタ）、C343（FCコネクタ）を取り付けます。■
構造
長さ3mのコードの片端にご指定のマスタコネクタを取り付け、反対端は端 面に金蒸着いたします。■
マスタコネクタ
項目 仕様 ファイバ種 マルチモード シングルモード 研磨方法 PC研磨 SPC研磨 外径（mm） 2.499±0.0005 コア偏心（μm） 0.5以下 0.3以下 出射角（°） 0.2以下 対称度（μm） 30以下 反射減衰量（dB） 29以上 50以上 接続損失（dB）＊） 0.4以下 0.2以下 ＊）10m以下の場合、コードの損失を含みます。■
ご注文方法
●コネクタ損失測定用マスタコネクタ付コード 例）C363 M PC / C343 PC-2-GI GIファイバ 研磨種（PC研磨） 反対端のコネクタ種（C363またはC343） 研磨種（PC研磨） マスタコネクタ マスタコネクタ種類（C363またはC343） 例）C363 M SPC / C343 SPC-2-SM SMファイバ 研磨種（SPC研磨） 反対端のコネクタ種（C363またはC343） 研磨種（SPC研磨） マスタコネクタ マスタコネクタ種類（C363またはC343） ●反射減衰量測定用マスタコネクタ付コード 例）C363 M R PC-2-GI GIファイバ 研磨種（PC研磨） 全反射端付 マスタコネクタ マスタコネクタの種類（C363またはC343） 例）C363 M R SPC-2-SM SMファイバ 研磨種（SPC研磨） 全反射端付 マスタコネクタ マスタコネクタの種類（C363またはC343）損失測定用ダミーファイバは50/125GIファイ
バの伝送損失を正確に測定するために定常
モード励振を行います。光ファイバ用（JIS
C 6823 マルチモード光ファイバ損失測定方
法準拠）、光コネクタ用（JIS C 5961 光ファ
イバコネクタ試験方法準拠）の2種類を用意
しております。
帯域測定用ダミーファイバは50/125GIファ
イバの伝送帯域を正確に測定するために全
モード励振を行います。マルチモード光ファ
イバ帯域試験方法（JIS C 6824）に使用で
きるものです。
OTDRを用いる際のダミーファイバに使用し
ます。
SMファイバ用、GIファイバ用の2種類を用
意しております。
■
標準仕様
項目 仕様 用途 ファイバ用 コネクタ用 型名 D−1001 D−1002 寸法（mm） 200（W）×230（D）×45（H） 質量（約kg） 1 1 接続可能なコネクタ FCコネクタ 実効コア径（μm） 26±2＊1） 99％値幅 実効NA 0.11±0.02＊2） 0.195±0.01＊3） ＊1） 光強度分布の半値幅 ＊2） 出射光の半値幅 ＊3） 出射光の99％値幅■
構造
FCコネクタ SI GI SI FCコネクタ■
標準仕様
項目 仕様 ファイバ種 SM GI ファイバ型名 S・05 G・2704・0706 伝送損失 （dB以下） 0.5＋0.5×L （λ＝1.3μm） 0.5＋2.7×L（λ＝0.85μm） 0.5＋0.7×L（λ＝1.3μm） ボビンサイズ（mm） φ234×141 総質量（約kg） 2以下（標準長の場合） ※L：標準長は1kmです。■ コア偏心を0.5μm以下（シ
ングルモード用は0.3μm
以下）、出射角を0.2°以下
に抑え、低損失を実現
■ 高精度な凸球面処理によ
り、接続損失・反射減衰
量が飛躍的に低減
■ C363、C343タイプを
準備
※上記以外のコネクタあるいはフ ラット研磨、APC研磨などについ ては別途お問い合わせください。■ 片端を金蒸着することによ
り完全反射が可能
■ C363、C343タ イ プ を
準備
※上記以外のコネクタについては別 途お問い合わせください。損失測定用ダミーファイバ
■ 入射端、出射端にはFC型レセプタク
ル付き
■コンパクトで堅牢なボディ
帯域測定用ダミーファイバ
■ SIファイバとGIファイバを順次接続した
SGSタイプ
■ 両端FCコネクタ付き
OTDR
用ダミーファイバ
■ 両端FCコネクタ付き
SCコネクタも取り付け可能
■巻始側3m取り出し可能
測定用マスタコード・ダミーファイバ
光ファイバケ
ーブル
光コネクタ・
コード
光クロージャ・ 接続箱・成端架光通信工事機器
光システム
（ＣＡＴＶ ・地域情報・監視管理）ネットワーク機器
光デバイス・光部品
スペシャリティ光フ ァイバ現場組立型コネクタ
かんたん
SC
コネクタ
■
構造図
メカニカルスプライスの技術
を応用し、現場で簡単に単
心光ファイバに取り付けられ
るSCタイプのコネクタです。
作 業 性をより向 上させ、リ
ニューアルしました。
■直接ファイバ端に取り付けが可能なので、融着接続が不要です
■研磨不要で「かんたん」に組立が可能です
■ケーブル把持型は、ドロップケーブル、インドアケーブルに直接取り付けできます
また光ファイバ心線の余長処理が不要なため、容易に収納可能です
●心線把持型 項目 仕様 ファイバ種 SM用 GI用 適用ファイバ 被覆径φ0.25mm単心光ファイバ （UV心線） 透過損失（dB）＊ 0.9以下 0.6以下 反射減衰量（dB）＊ 40以上 22以上 ＊ 測定波長は1310nm■
仕様
●ケーブル把持型 項目 仕様 適用光ファイバ ケーブル 単心ドロップケーブル（SM）単心インドアケーブル（SM） 透過損失（dB）＊ SM：0.9以下（平均0.5） 反射減衰量（dB）＊ SM：40以上■
ご注文は下記型番をご指定ください
●ケーブル把持型 適用ファイバ種 型番 販売単位 SMファイバ ESC-SM-250-AQ-TB 20個 GIファイバ ESC-GI50-250-AQ-TB ●心線把持型 適用ファイバ種 型番 販売単位 SMファイバ（ブーツ有） ESC-SM-250-F-TB 20個 GIファイバ（ブーツ有） ESC-GI50-250-F-TB SMファイバ（ブーツ無し） ESC-SM-250-F-OB GIファイバ（ブーツ無し） ESC-GI50-250-F-OB ※ブーツ無しタイプが標準です。かんたん
SC
工具キット
■現場組立型コネクタかんた
んSC（ケーブル把持型）の
組立作業に必要な標準工具
をセットにしました
■現場でのコネクタ組立作
業を円滑に行うことがで
きます
（株）成和技研製品
■
組立方法
①ケーブルシース除去 ②外被把持部材へのセット ③ファイバホルダへのセット ④被覆除去 ⑤ファイバカット →外被把持部材取り出し ⑥本体にファイバを挿入 ⑦クサビ除去 ⑧ふた閉め ⑨本体取り外し ⑩完成 構成品 工具キットAかんたんSC 工具キットBかんたんSC 工具キットCかんたんSC ソフトケース （200W×130D×120H mm） ○ ○ ○ プラスチックストリッパ ○ ○ ○ プラスチックストリッパ刃 6組（12枚） 6組（12枚） 6組（12枚） FAコネクタ用ホルダ ○ ○ ○ ニッパ ― ○ ○ S325A光ファイバカッタ ― ― ○ ベンコット ― ○ ○ ハンドラップ ― ○ ○ クサビ クサビ クサビ挿入 クサビ抜去 ファイバ ファイバ （工事現場で挿入） V溝基板 内蔵ファイバ SM GI スプリング クサビ ファイバ挿入 フェルール フェルール端面を 工場で研磨 （屈折率整合剤あり）メカニカルスプライス接続 （SCハウジング）モデル
チェンジ
プラスチックストリッパ
■刃 の メ ン テ ナ ン ス 不 要！ カ
セット式、ワンタッチで簡単に
刃交換を行えます
■雨に濡れてもさびません
■ファイバを傷つけにくい！
（従来製品よりファイバ強度UP！）
■これ1台で融着、かんたんSC
コネクタなどマルチに対応
NEW■
仕様
項目 仕様 適用工具 融着接続機 心線把持型およびケーブル把持型現場付けコネクタ 適応心線 被覆径φ0.25mm 単心光ファイバ（UV心線） 寸法（mm） 21（W）×154（D）×57（H） 質量（g） 30皮剥き用の刃にプラスチック材質を適用した新しいタイプのファイバス
トリッパです。
（株）成和技研製品 NEW （株）成和技研製品ケーブル把持型
組立前 組立後 組立前 組立後心線把持型
把持部材にふたが付いて 使いやすくなりました。 ワンタッチで可能 挿入口が大きくなりました。光ファイバケ
ーブル
光コネクタ・
コード
光クロージャ・ 接続箱・成端架光通信工事機器
光システム
（ＣＡＴＶ ・地域情報・監視管理）ネットワーク機器
光デバイス・光部品
スペシャリティ光フ ァイバFA
コネクタ［
Y
］ （ケーブル外被把持型コネクタ）
■ドロップケーブル、インドアケーブルに直接取り付け
■光ファイバ心線の余長処理が不要なため、容易に収納可能
■組立治具（添付品）を使用するため、簡単に組立が可能
■かんたんSCと同様に研磨不要で高信頼性を実現
■SCコネクタとの接続も可能（ソケットタイプのみ）
ドロップケーブルに直接取り付ける光コネクタ！宅内の光配線施工が一段と容易に
■
仕様
項目 仕様 品名 FAコネクタプラグ［Y］ FAコネクタソケット［C］［Y］ FAコネクタソケット［O］［Y］ 適用光ファイバケーブル 単心ドロップケーブル（SM） 単心インドアケーブル（SM） 接続損失（dB） 1.31μm：0.7以下1.55μm：0.9以下 反射減衰量（dB） 1.31μm/1.55μm：40以上 引張荷重（N） 10以下 1N＝0.102kgf■
古河の「スキルレス組立方法」
古河の組立治具は「心線挿入」・「ケーブル曲げ」の両作業でガイド機能を持っています。 施工者によるバラツキのない安心・確実・容易な組立作業を実現します。かん合状態
心線挿入
作 業
ケーブル
曲げ作業
①
ガイドで確実に
ケーブルをホールド
曲り癖などの
影響を排除
②
ガイドを
前進させて
心線を挿入
③
適正な面圧を
保持
くさびを抜く
④
ガイドを
90度回転
⑤
⑥
治具から外して
作業終了
※一連の作業を全てガイドでホールドした状態で行えるため、安心・確実な組立が可能です。FAコネクタソケット［C］
［Y］
■
FTTH加入者宅内配線例
ドロップケーブル（→P.25） 屋外接続箱（→P.54） 両端SC付ケーブルONU FAコネクタソケット［C］［Y］
FAコネクタプラグ［Y］ アウトレット FAコネクタソケット［O］［Y］
FA
コネクタ用ストリッパ・ホルダ
この製品の組立てには以下の工具が必要です
光ファイバカッタ
S325A
（→
P.62
）
FAコネクタプラグ［Y］
把持具 収納後、
カバー固定
光ファイバケ
ーブル
光コネクタ・
コード
光クロージャ・ 接続箱・成端架光通信工事機器
光システム
（ＣＡＴＶ ・地域情報・監視管理）ネットワーク機器
光デバイス・光部品
スペシャリティ光フ ァイバFAS
コネクタ
■簡単・確実な現場組立型コネクタ
■直接ファイバ端に取り付けが可能で、融着接続が不要
■指１本でくさびの抜去が可能で、確実に組立可能
現場組立型の光コネクタです。メカニカルスプライスの技術を使用し、
鏡面カットしたファイバを挿入することで、研磨レスでの組立が可能です。
ドロップケーブルや光ファイバ心線にコネクタを直接取付可能で、架空
クロージャへの収納ができます。
FASコネクタソケット［Y］
挿入治具（新） 素線把持ホルダ(新)FASコネクタプラグ［F］
［Y］
挿入治具（新） 素線把持ホルダ(新)FASコネクタプラグ［D］
［Y］
挿入治具（新）■
仕様
項目 仕様 適用光 ファイバ ケーブル FASコネクタプラグ［D］｢Ｙ］ ファイバ心線入り単心ドロップケーブル <SM>厚さ2.0×幅3.1mm、被覆径φ0.25mm、φ0.5mm FASコネクタプラグ［F］［Y］ FASコネクタソケット［Y］ 被覆径φ0.25mm、 φ0.5mmファイバ心線 <SM> 接続損失（dB） 1.31μm/1.55 μm：0.7以下 反射減衰量（dB） 1.31μm/1.55 μm：40以上 引張特性 FASコネクタプラグ［D］［Y］ 10.0Ｎ印加前後の損失変動量 0.2dB以下 FASコネクタプラグ［F］［Y］ FASコネクタソケット［Y］ 3.0Ｎ印加前後の損失変動量 0.2dB以下 1N＝0.102kgf くさび状態OK 指で押し込めばOKです心線挿入性が優れて
います！
コネクタの心線挿入部が大き く、見やすく、組立が確実です。組立が簡単です！
コネクタに付いているくさびの 突起を押すだけ。片手でも組立 可能です｡くさびの状態が一目で分かって
確実です！
くさび状態NGでも・・・ 架空配線 構内配線 宅内配線 架空クロージャ 架空クロージャ 光コネクタキャビネット 光接続箱 ドロップ ケーブル ドロップ ケーブル インドアケーブル スプリッタ ONU FASコネクタソケット［Y］ FAコネクタソケット［C］［Y］ FAコネクタプラグ［Y］ かんたんSC（ケーブル把持型） FASコネクタプラグ［D］［Y］ インドアケーブルFASコネクタソケット［Y］ FASコネクタプラグ［F］［Y］
かんたんSC（ケーブル把持型）
ONU
