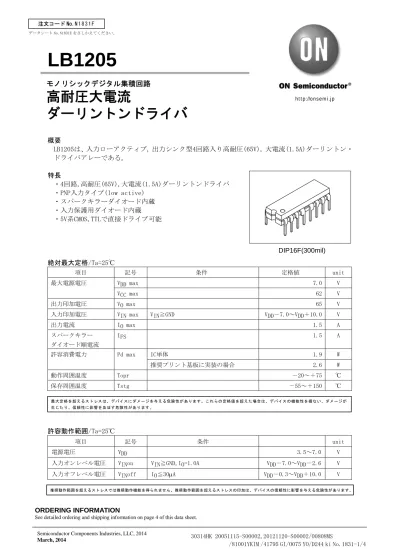

LB1205
概要
LB1205は、入力ローアクティブ, 出力シンク型4回路入り高耐圧(65V), 大電流(1.5A)ダーリントン・
ドライバアレーである。
特長
・4回路,高耐圧(65V),大電流(1.5A)ダーリントンドライバ
・PNP入力タイプ(low active)
・スパークキラーダイオード内蔵
・入力保護用ダイオード内蔵
・5V系CMOS,TTLで直接ドライブ可能
絶対最大定格/Ta=25℃
項目 記号 条件 定格値 unit
最大電源電圧 VDD max 7.0 V
VCC max 62 V
出力印加電圧 VO max 65 V
入力印加電圧 VIN max VIN≧GND VDD－7.0～VDD＋10.0 V
出力電流 IO max 1.5 A
スパークキラー ダイオード順電流
IFS 1.5 A
許容消費電力 Pd max IC単体 1.9 W
推奨プリント基板に実装の場合 2.6 W
動作周囲温度 Topr －20～＋75 ℃
保存周囲温度 Tstg －55～＋150 ℃
許容動作範囲/Ta=25℃
項目 記号 条件 unit
電源電圧 VDD 3.5～7.0 V
入力オンレベル電圧 VINon VIN≧GND,IO=1.0A VDD－7.0～VDD－2.6 V
入力オフレベル電圧 VINoff IO≦30 A VDD－0.3～VDD＋10.0 V
モノリシックデジタル集積回路
高耐圧大電流
ダーリントンドライバ
注文コード No.N 1 8 3 1 F
データシート No.N1831E をさしかえてください。最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。これらの定格値を超えた場合は、デバイスの機能性を損ない、ダメージが 生じたり、信頼性に影響を及ぼす危険性があります。
推奨動作範囲を超えるストレスでは推奨動作機能を得られません。推奨動作範囲を超えるストレスの印加は、デバイスの信頼性に影響を与える危険性があります。
ORDERING INFORMATION
See detailed ordering and shipping information on page 4 of this data sheet.
DIP16F(300mil)
LB1205
No.1831-2/4 電気的特性 /Ta=25℃,VDD=5.0V
項目 記号 条件 min typ max unit
出力飽和電圧 VOsat1 VIN=VDD－5.0V,IO=0.5A 1.2 V
VOsat2 VIN=VDD－5.0V,IO=1.0A 1.5 V
VOsat3 VIN=VDD－5.0V,IO=1.5A 2.0 V
出力サステイン電圧 VOsus IO=100mA 65 V
入力電流 IIN VDD=7.0V,VIN=VDD－7.0V 1.0 mA
スパークキラー ダイオード順電圧
VFS IFS=1.5A 3.0 V
スパークキラー ダイオード逆電流
IRS VCC=62V,VO=0V 30 A
外形図 unit : mm
-20 0 20 40 60 80 100
0 3.0
2.0
1.5
1.0
0.5
Pd max -- Ta
75 2.52.6
1.9
1.14 1.56
製品パラメータは、特別な記述が無い限り、記載されたテスト条件に対する電気的特性で示しています。異なる条件下で製品動作を行った時には、電気的特性で 示している特性を得られない場合があります。
PDIP16 FUSED LEADS / DIP16F (300 mil) CASE 646AQ
ISSUE O
LB1205
No.1831-3/4 ピン配置図
1 2 3 4 5 6 7 8
VCC OUT1 IN1 GND GND IN2 NC OUT2 16 15 14 13 12 11 10 9 OUT4 IN4 VDD GND GND IN3 OUT3 VCC
Top view
(注)VCC(1,9ピン)は内部で短絡してる。
推奨基板基本図
80×60mm2
等価回路図
VCC OUT1
IN1
GND
IN2
OUT2 OUT4
IN4
VDD
IN3
OUT3
8kΩ13kΩ 1.25kΩ20kΩ 2kΩ
VOsat -- IO
7 0.1 2 3 5 7 1.0 2 3
1.0 10
7 5
3
2
7 5
LB1205
PS No.1831-4/4
ORDERING INFORMATION
Device Package Shipping (Qty / Packing)
LB1205-E DIP16F(300mil)
(Pb-Free / Halogen Free) 25 / Fan-Fold
LB1205-L-E DIP16F(300mil)
(Pb-Free / Halogen Free) 25 / Fan-Fold
LB1205L-E DIP16F(300mil)
(Pb-Free / Halogen Free) 25 / Fan-Fold
LB1205Z-E DIP16F(300mil)
(Pb-Free / Halogen Free) 25 / Fan-Fold
