52312 SY 20120514-S00001 N0.A2060-1/4
http://onsemi.jpSemiconductor Components Industries, LLC, 2013 September, 2013

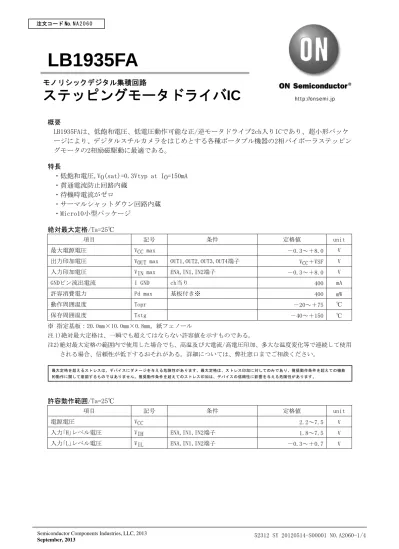

LB1935FA
概要
LB1935FAは、低飽和電圧、低電圧動作可能な正/逆モータドライブ2ch入りICであり、超小形パッケ ージにより、デジタルスチルカメラをはじめとする各種ポータブル機器の2相バイポーラステッピン グモータの2相励磁駆動に最適である。
特長
・低飽和電圧,VO(sat)=0.3Vtyp at IO=150mA
・貫通電流防止回路内蔵
・待機時電流がゼロ
・サーマルシャットダウン回路内蔵
・Micro10小型パッケージ
絶対最大定格/Ta=25℃
項目 記号 条件 定格値 unit
最大電源電圧 VCC max －0.3～＋8.0 V
出力印加電圧 VOUT max OUT1,OUT2,OUT3,OUT4端子 VCC＋VSF V
入力印加電圧 VIN max ENA,IN1,IN2端子 －0.3～＋8.0 V
GNDピン流出電流 I GND ch当り 400 mA
許容消費電力 Pd max 基板付き※ 400 mW
動作周囲温度 Topr －20～＋75 ℃
保存周囲温度 Tstg －40～＋150 ℃
※ 指定基板：20.0mm×10.0mm×0.8mm，紙フェノール
注 1)絶対最大定格は、一瞬でも超えてはならない許容値を示すものである。
注2)絶対最大定格の範囲内で使用した場合でも、高温及び大電流/高電圧印加、多大な温度変化等で連続して使用 される場合、信頼性が低下するおそれがある。詳細については、弊社窓口までご相談ください。
許容動作範囲/Ta=25℃
項目 記号 条件 定格値 unit
電源電圧 VCC 2.2～7.5 V
入力｢H｣レベル電圧 VIH ENA,IN1,IN2端子 1.8～7.5 V
入力｢L｣レベル電圧 VIL ENA,IN1,IN2端子 －0.3～＋0.7 V
モノリシックデジタル集積回路
ステッピングモータドライバ IC
注文コード No.N A 2 0 6 0
最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。
LB1935FA
No.A2060-2/4 電気的特性 /Ta=25℃,VCC=3.3V
項目 記号 条件 min typ max unit
ICC0 ENA=0V,VIN=3V or 0V 0.1 1 μ A 電源電流
ICC1 ENA=3V,VIN=3V or 0V 13 19 mA
VOUT1 ENA=3V,VIN=3V or 0V, IOUT=100mA 0.2 0.3 V 出力飽和電圧
VOUT2 ENA=3V,VIN=3V or 0V, IOUT=200mA 0.4 0.6 V
IIN VIN=3V 40 60 μ A
入力電流
IENA VENA=3V 40 60 μ A
スパークキラーダイオード
逆電流 IS(leak) 1 μ A
順電圧 VSF IOUT=200mA 1.7 V
外形図
unit:mm (typ) 3428
ピン配置図
SANYO : Micro10
3.0
0.25 0.16
0.5
4.91.03
0.13.0 0.55
1 10
2
0
Pd max -- Ta
-20 500
300 400
100 200
20
0 40 60 80 100
240
VCC IN2
1 10
2 3 4
5 6
7 8 9
Top view
LB1935FA IN1
ENA
(NC)
OUT4
OUT1 OUT3
OUT2
GND
LB1935FA
No.A2060-3/4 ブロック図
真理値表
入力 出力
ENA IN1 IN2 OUT1 OUT2 OUT3 OUT4 備考
L - - OFF OFF OFF OFF 待機
L L H L H L
L H H L L H
H H L H L H
H
H L L H H L
2 相励磁
LB1935FA
PS No.A2060-4/4 タイミングチャート
ステッピングモータを2相励磁したときのタイミングチャート
OUT1
OUT2
OUT3
OUT4 ENA
IN1
IN2
