Semiconductor Components Industries, LLC, 2013 September, 2013

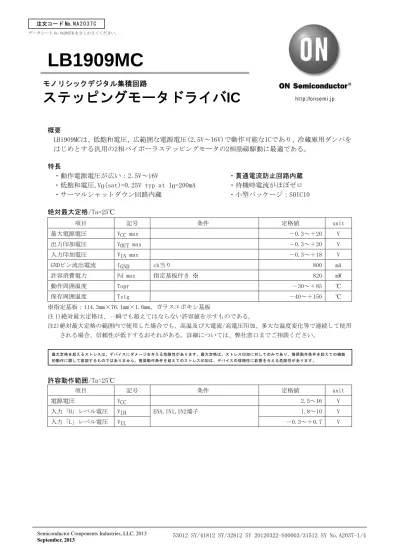

LB1909MC

概要

LB1909MCは、低飽和電圧、広範囲な電源電圧(2.5V～16V)で動作可能なICであり、冷蔵庫用ダンパを はじめとする汎用の2相バイポーラステッピングモータの2相励磁駆動に最適である。

特長

・動作電源電圧が広い：2.5V～16V ・貫通電流防止回路内蔵

・低飽和電圧,VO(sat)=0.25V typ at IO=200mA ・待機時電流がほぼゼロ

・サーマルシャットダウン回路内蔵 ・小型パッケージ：SOIC10

絶対最大定格/Ta=25℃

項目 記号 条件 定格値 unit

最大電源電圧 VCC max －0.3～＋20 V

出力印加電圧 VOUT max －0.3～＋20 V

入力印加電圧 VIN max －0.3～＋18 V

GNDピン流出電流 IGND ch当り 800 mA

許容消費電力 Pd max 指定基板付き ※ 820 mW

動作周囲温度 Topr －30～＋85 ℃

保存周囲温度 Tstg －40～＋150 ℃

※指定基板：114.3mm×76.1mm×1.6mm，ガラスエポキシ基板

注 1)絶対最大定格は、一瞬でも超えてはならない許容値を示すものである。

注2)絶対最大定格の範囲内で使用した場合でも、高温及び大電流/高電圧印加、多大な温度変化等で連続して使用 される場合、信頼性が低下するおそれがある。詳細については、弊社窓口までご相談ください。

許容動作範囲/Ta=25℃

項目 記号 条件 定格値 unit

電源電圧 VCC 2.5～16 V

入力「H」レベル電圧 VIH 1.8～10 V

入力「L」レベル電圧 VIL

ENA,IN1,IN2端子

－0.3～＋0.7 V

モノリシックデジタル集積回路

ステッピングモータドライバ IC

注文コード No.N A 2 0 3 7 C

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

LB1909MC

No.A2037-2/4 電気的特性 /Ta=25℃,VCC=12V

項目 記号 条件 min typ max unit

ICC0 ENA=L 0.1 10 μ A

電源電流

ICC1 ENA=H 25 35 mA

VOUT1 IOUT=200mA 0.25 0.35 V

出力飽和電圧

VOUT2 IOUT=400mA 0.50 0.75 V

入力電流 IIN VIN=5V 120 160 μ A

過熱保護 ※1

ｻｰﾏﾙｼｬｯﾄﾀﾞｳﾝ動作温度 Ttsd 設計保証 ※2 180 ℃

温度ヒステリシス幅 Δ Ttsd 60 ℃

スパークキラーダイオード

逆電流 IS(leak) 30 μ A

順方向電圧 VSF IOUT=400mA 1.7 V

※1 過熱保護機能は異常時の発煙、発火を防止する機能である。動作周囲温度外の動作であり保証しない。

※2 設計保証であり、測定は行わない。

外形図

unit:mm (typ) 3426A

ピン配置図

VCC 1

2 ENA

3 IN1

4 IN2

5

NC 6

OUT3

7 OUT4 8

GND 10

9 OUT1

OUT2

LB1909MC

Top view

0 30 60 90 120

0 1.0

0.8

0.6

0.4

0.2

Pd max -- Ta

0.82

0.42

-30

SANYO : SOIC10

4.9

3.9 6.0

6 10

5 1

0.835

0.21

0.37

1.0 0.41

0.1751.5 1.75 MAX

LB1909MC

No.A2037-3/4 真理値表

入力 出力

ENA IN1 IN2 OUT1 OUT2 OUT3 OUT4 備考

L × × OFF OFF OFF OFF 待機

L H L 正転

H L H 1CH

逆転

L H L 正転

H

H L H 2CH

逆転

ブロック図

VCC 1

2 ENA

3 IN1

4 IN1

30kΩ

100kΩ

100kΩ

100kΩ 35kΩ

35kΩ

10 9

8 7

6 OUT1

OUT2

OUT3

OUT4

GND

LB1909MC

PS No.A2037-4/4 2相励磁タイミングチャート

ENA

IN1

IN2
