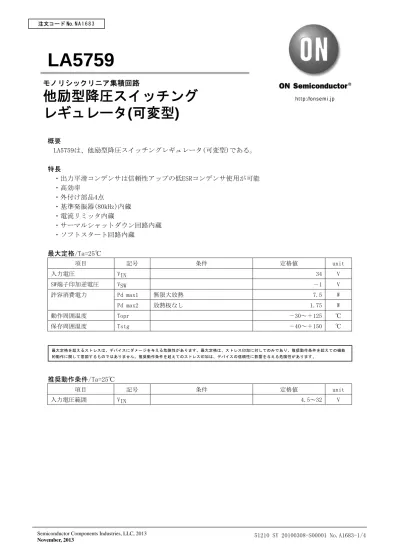

51210 SY 20100308-S00001 No.A1683-1/4
http://onsemi.jpSemiconductor Components Industries, LLC, 2013 November, 2013
LA5759
概要
LA5759は、他励型降圧スイッチングレギュレータ(可変型)である。
特長
・出力平滑コンデンサは信頼性アップの低ESRコンデンサ使用が可能
・高効率
・外付け部品4点
・基準発振器(80kHz)内蔵
・電流リミッタ内蔵
・サーマルシャットダウン回路内蔵
・ソフトスタート回路内蔵
最大定格/Ta=25℃
項目 記号 条件 定格値 unit
入力電圧 VIN 34 V
SW端子印加逆電圧 VSW －1 V
Pd max1 無限大放熱 7.5 W
許容消費電力
Pd max2 放熱板なし 1.75 W
動作周囲温度 Topr －30～＋125 ℃
保存周囲温度 Tstg －40～＋150 ℃
推奨動作条件/Ta=25℃
項目 記号 条件 定格値 unit
入力電圧範囲 VIN 4.5～32 V
注文コード No.N A 1 6 8 3
モノリシックリニア集積回路
他励型降圧スイッチング レギュレータ ( 可変型 )
最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。
LA5759
No.A1683-2/4 電気的特性 /Ta=25℃,VO=3.3V
項目 記号 条件 min typ max unit
基準電圧 VOS VIN=15V,IO=1.0A 1.235 1.26 1.285 V
効率 η VIN=15V,IO=1.0A 78 %
スイッチング周波数 f VIN=15V,IO=1.0A 60 80 100 kHz
ラインレギュレーション ΔVOLINE VIN=8～20V,IO=1.0A 40 100 mV ロードレギュレーション ΔVOLOAD VIN=15V,IO=0.5～1.5A 10 30 mV
出力電圧温度係数 ΔVO/Δ Ta 設計目標値※ ±0.5 mV/℃
リップル減衰率 RREJ f=100～120Hz 45 dB
電流リミッタ動作電流 IS VIN=15V 5.4 A
サーマルシャットダウン 動作温度
TSD 設計目標値※ 165 ℃
サーマルシャットダウン ヒステリシス幅
Δ TSD 設計目標値※ 15 ℃
※設計目標値は測定を行わない。
外形図
unit:mm (typ) 3376
端子配列
①VIN ②SWOUT ③GND ④VOS ⑤SS
140 120 100 80 60 40 20 0 -20 0-30 2.0 4.0 6.0 8.0
MSG07021 160 10.0
7.5
5.6
3.3
1.75
Pd max -- Ta
100×100×1.5mm3
50×50×1.5mm3
30×30×1.5mm3
SANYO : 220-5HMDB
0.9
2.7 1.3
4.5
0.8 (1.6) 1.7
1 2 5
0.4 10.0
10.4 MAX
(8.8)
15.0 21.315.5
3.6
7.05 3.15
LA5759
No.A1683-3/4 ブロック図
2 SWOUT
DRIVE OCP
RESET OSC
Comp.
Reg.
Amp.
TSD
4 VOS
0.4V VREF
ON/OFF Comp.
VIN 1
5 SS
3 GND
応用回路例
VIN SWOUT
VOS GND
SS
L1
C1
D1 C2
LA5759
C3
R2 R1
注意：C3はソフトスタート機能のためである。ソフトスタート機能が必要ない場合は削除し、
SS端子はオープンとすること。
各機能設定説明
1.出力電圧設定計算式
本ICでは、VOS端子の電圧を1.26V(typ)になるようにスイッチング出力を制御する。
出力の電圧を設定する式は次のとおりである。
VO = 1+ × 1.26 R2 V(typ) R1
VOS端子は、1μ A(typ)流入する電流があるため、R1,R2の抵抗値が大きい場合、誤差が大きくなる。
LA5759
PS No.A1683-4/4 2.起動遅延機能
SS端子には内部に10 μ A(typ)の定電流源が接続されている。SS端子の電圧がしきい値電圧を超える ことで、レギュレータ動作が開始する。しきい値電圧は0.62V(typ)のため、起動遅延時間の値は 以下の式によって計算できる。
例：1 μ Fと設定した場合。
Td = = C × V = 40 msec i
1 μ × 0.4 10 μ
タイミングチャート
VIN
SWOUT
VOUT
Td Tss
