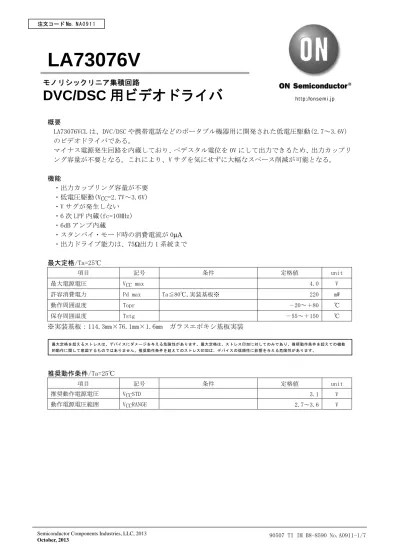

LA73076V
概要
LA73076VCL は、DVC/DSC や携帯電話などのポータブル機器用に開発された低電圧駆動(2.7～3.6V) のビデオドライバである。
マイナス電源発生回路を内蔵しており、ペデスタル電位を 0V にして出力できるため、出力カップリ ング容量が不要となる。これにより、V サグを気にせずに大幅なスペース削減が可能となる。
機能
・出力カップリング容量が不要
・低電圧駆動(VCC=2.7V～3.6V)
・V サグが発生しない
・6 次 LPF 内蔵(fc=10MHz)
・6dB アンプ内蔵
・スタンバイ・モード時の消費電流が 0 μ A
・出力ドライブ能力は、75 Ω 出力 1 系統まで
最大定格/Ta=25℃
項目 記号 条件 定格値 unit
最大電源電圧 VCC max 4.0 V
許容消費電力 Pd max Ta≦80℃,実装基板※ 220 mW
動作周囲温度 Topr －20～＋80 ℃
保存周囲温度 Tstg －55～＋150 ℃
※実装基板：114.3mm×76.1mm×1.6mm ガラスエポキシ基板実装
推奨動作条件/Ta=25℃
項目 記号 条件 定格値 unit
推奨動作電源電圧 VCCSTD 3.1 V
動作電源電圧範囲 VCCRANGE 2.7～3.6 V
モノリシックリニア集積回路
DVC/DSC 用ビデオドライバ
最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。
電気的特性 /Ta=25℃,VCC=3.1V
項目 記号 条件 min typ max unit
消費電流部
消費電流 1(Non-signal active mode) ICC 2pin=Low,入力=White50% 25 37 44 mA 消費電流 2(Non-signal active mode) ICC2 2pin=Low,入力=無信号時 10.0 14 17.5 mA 消費電流 3(Standby mode) ICC-STBY 2pin=High 0 5.0 μ A 制御端子部
スタンバイ制御端子 H 電圧(SET=STANDBY MODE)
VTH-STBY-H ICC≦5μ A になる 2pin 端子電圧範囲
VCC
－0.5 VCC V
スタンバイ制御端子 L 電圧(SET=ACTIVE MODE)
VTH-STBY-L ICC≧5mA になる
2pin 端子電圧範囲 GND 0.5 V
出力制御端子 H 電圧範囲 (SET=MIX_OUT)
VOUT_M MIX の出力だけを選択する
電圧 2.2 VCC V
出力制御端子 M 電圧範囲 (SET=Y,C_OUT)
VOUT_YC Y と C の出力を選択する
電圧 1.5 1.7 V
出力制御端子 L 電圧範囲 (SET=ALL_OUT)
VOUT_ALL 全ての出力を選択する電圧
GND 0.5 V
SW,MUTE 制御端子電圧 範囲(SET=MUTE MODE)
VSW_MUTE SW が MUTE を選択する電圧 VCC
－0.5 VCC V
SW,through 制御端子電圧 範囲(SET=through MODE)
VSW_THR SW が through を選択する
電圧 GND 0.5 V
Y 入力
電圧利得 VGainY 100% white VYIN=1Vp-p 5.7 6.2 6.7 dB Vf7.2Y f=100kHz/7.2MHz －1.0 0 ＋1.0 dB 周波数特性
Vf20Y f=100kHz/20MHz －30 dB
許容 Sync 入力レベル VIN-Sync VYIN=Black burst,Output R conditions
Mix_out：150 Ω ,Y_out：150 Ω 200 mVp-p C 入力
電圧利得 Vgainc VCIN=350mVp-p 5.7 6.2 6.7 dB
周波数特性 Vf20C f=4MHz/20MHz －25 dB
外形図
unit:mm (typ) 3178B
5.2
4.4 6.4
9 16
5
ピン配置、ピン機能図、およびブロック図
VCC
2.2μF 4.7μF
75Ω DR
REG 1μF
← 0V
← 0V
3
C-IN 2
14
MIX-OUT 13
VCC_NVG 15
Y-OUT
12
-VCC CLAMP
75Ω 75Ω 0.1μF
4.7μF
0.1μF
DR DR
ND 11 P-SAV-CTL
C-OUT
Y-IN
GND CLK-OUT 7
16 S-CTL
VCC_A
1μF RIP-FIL C-MUTE-CTL
10
8 9
A-GND
Negative Voltage Generator LPF
SW
6dB 6dB 6dB
5
6 4 1 H
MIX Y C
○ × × OUT
L(GND) ○ ○ ○ M(OPEN) × ○ ○
PIN1 PIN2
H(OPEN) * L
× × × 制御
LPF VCC
from DAC
from DAC
(注2)
VCC-GND
のデカッ プコンデンサは、で きるだけ、この
IC近 くへ配置すること｡
(注5)
入力容量値は､出力波形のサグ具合を見な がら
0.1μF～1μFの間で使用すること。
(注4)
この二つの容量 は､温度特性
Bラ ンク(±10％) 静電許容差
Kラン ク(±10％) 耐圧は
6.3V以上 を推奨する。
(注6)
本
IC内のマイナス電源は、入力の
Video信号からシンク部分を抜き取り(同期分離)、その立下りを検出してチャージポン プ電源のクロックを作っているため、一部のアナログ
VTR特殊再生(サーチ)時のように切り込みパルスのない擬似
V信号 を挿入すると本
IC出力の
V同期付近が縮む可能性がある。
反対に切り込みパルスがある場合は特に問題はない。使用する際は､このことについて注意すること。
(注1)
MIX-OUT(13Pin)、Y_OUT(Pin15)
から
75Ωまでの配線は、できるだ け短くすること。
(注3)
C-OUT(3Pin)、C-IN(5Pin)、
Y-IN(7Pin)から75Ω
までの 配線は､できるだけ短くす ること。
VCC
MUTE
DC TDK
C1608 JB OJ 475k TDK
C1608 JB 1C 475k
TDK
C1608 JB 1C 225k TDK
C1608 JB 1C 105k TDK
C1608 JB 1C 105k
☆Active
(入力信号)有 → ON
無 → OFF
☆Standby → OFF
TDK
C1608 JB 1C 104k TDK
C1608 JB 1C 104k
H L(OPEN)
MUTE through C(PIN3) PIN4
端子説明 端子
番号 端子名 DC 電圧 端子説明 端子回路図
1 S-CTL VCC or OPEN
or 0V
出力制御端子
OUT Control of Pin1
MIX Y C L(GND) 0V～0.5V ⇒ ○ ○ ○
M(OPEN) OPEN
or 1.6V±0.1V
⇒ × ○ ○
H(VCC) 2.2V～VCC ⇒ ○ × ×
2 P-SAV- CTL
VCC or 0V
省電力モード切換え端子
Control of Pin2 Mode L(GND) 0V～0.5V ⇒ Active
H(VCC)
OPEN or VCC±0.5V
⇒ Standby
3 C-OUT 1.55V ビデオ出力端子 (プッシュプル出力 ローインピーダンス)
4 C-MUTE- CTL
VCC or 0V
ミュート制御端子
Control of Pin OUT
L(GND)
0V～0.5V or OPEN
⇒ through 1.55V 700mVp-p
A-GND S-CTL 14 VCC_A
40kΩ 5kΩ
2.4V REF
1.6V BUF 1.6V 1
16
A-GND VCC_A
P-SAV-CTL
4kΩ 50kΩ 50kΩ
50k
Ω
142
16
+ - 250Ω
A_GND VCC_A
C-OUT
50kΩ
50kΩ 49kΩ
14
3
16
VCC_A 14
前ページより続く。
端子
番号 端子名 DC 電圧 端子説明 端子回路図
5 C-IN 1.55V ビデオ入力端子 (ハイインピーダンス)
6 RIP-FIL 1.2V
7 Y-IN 1.1V ビデオ入力端子 (シンクチップクランプ (ハイインピーダンス))
8 GND 0V
次ページへ続く。
1.1V 1Vp-p
1.55V 700mVp-p
A-GND C-IN VCC_A
10kΩ
1.55V 10kΩ
14
5
16
1kΩ 8kΩ VCC_A
A-GND RIP-FIL 14
6
16
VCC_A
A-GND Y-IN 1kΩ
200Ω 1kΩ
200Ω 2kΩ
Power On Reset 14
7
16
前ページより続く。
端子
番号 端子名 DC 電圧 端子説明 端子回路図
9 CLK-OUT VCC
↑↓
0V
10 ND ＋0.5V
↑↓
－2.5V (－VCC)
11 －VCC 0V
↑↓
－2.2V (－VCC)
9 ピン:クロック出力端子
10 ピン:電荷転送端子
11 ピン:－VCC
12 VCC_NVG 2.7V～
3.6V 13
15
MIX-OUT Y-OUT
0V ビデオ出力端子 (プッシュプル出力 ローインピーダンス)
14 VCC_A 2.7V～
3.6V
アナログ VCC
16 A-GND 0V アナログ GND
9pin
10pin 3V 2V 1V 0V -1V -2V -3V VCC=3.1V
11pin
2Vp-p
--0.6V 1.4V
0V
(MIX-OUTはバーストなし)
VCC_NVG
GND
CLK-OUT 50kΩ 50kΩ 50kΩ
2.4V 12
9
8
+ - 250Ω
-VCC VCC_A
13Pin: MIX-OUT 15Pin: Y-OUT
A_GND 50kΩ
50kΩ
49Ω 14
16 11
50kΩ VCC_NVG
ND -VCC GND 12
8
11
10
測定回路図
3 13 15
5
14
LPF (7MHz)
16 7 Clamp LPF
(7MHz) 2
4 1
VCC_A
C-IN
A_GND Y-IN
P-SAV-CTL
GND VCC_NVG
RIP-FIL CLK-OUT ND -VCC
C-MUTE-CTL S-CTL
Y-OUT
C-OUT MIX-OUT
8 MUTE
DC
10 9
6 11
12
SG 75Ω
SG 75Ω
1μF
Minus Voltage Generator
2.2μF 1μF
75Ω 75Ω
4.7μF
M
0.1μF
75Ω 75Ω
M
75Ω M
75Ω IM
VM VCC
4.7μF
VM
☆Active (入力信号) 有 → ON 無 → OFF
☆Standby →OFF
VM VM
0.1μF
MIX
6dB DR
6dB DR
6dB DR
