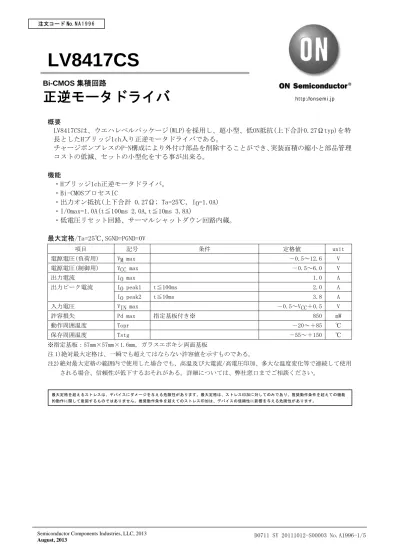

LV8417CS

概要

LV8417CSは、ウエハレベルパッケージ(WLP)を採用し、超小型、低ON抵抗(上下合計0.27Ωtyp)を特 長としたHブリッジ1ch入り正逆モータドライバである。

チャージポンプレスのP-N構成により外付け部品を削除することができ、実装面積の縮小と部品管理 コストの低減、セットの小型化をする事が出来る。

機能

・Hブリッジ1ch正逆モータドライバ。

・Bi-CMOSプロセスIC

・出力オン抵抗(上下合計 0.27Ω; Ta=25℃, IO=1.0A)

・I/Omax=1.0A(t≦100ms 2.0A,t≦10ms 3.8A)

・低電圧リセット回路、サーマルシャットダウン回路内蔵。

最大定格/Ta=25℃,SGND=PGND=0V

項目 記号 条件 定格値 unit

電源電圧(負荷用) VM max －0.5～12.6 V

電源電圧(制御用) VCC max －0.5～6.0 V

出力電流 IO max 1.0 A

IO peak1 t≦100ms 2.0 A

出力ピーク電流

IO peak2 t≦10ms 3.8 A

入力電圧 VIN max －0.5～VCC＋0.5 V

許容損失 Pd max 指定基板付き※ 850 mW

動作周囲温度 Topr －20～＋85 ℃

保存周囲温度 Tstg －55～＋150 ℃

※指定基板：57mm×57mm×1.6mm，ガラスエポキシ両面基板

注 1)絶対最大定格は、一瞬でも超えてはならない許容値を示すものである。

注2)絶対最大定格の範囲内で使用した場合でも、高温及び大電流/高電圧印加、多大な温度変化等で連続して使用 される場合、信頼性が低下するおそれがある。詳細については、弊社窓口までご相談ください。

Bi-CMOS 集積回路

正逆モータドライバ

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

No.A1996-2/5 許容動作条件/Ta=25℃,SGND=PGND=0V

項目 記号 条件 定格値 unit

電源電圧(VM端子) VM 2.0～10.5 V

電源電圧(VCC端子) VCC 2.7～5.5 V

入力信号電圧 VIN 0～VCC V

入力信号周波数 f max 200 kHz

電気的特性 /Ta=25℃,VCC=3.0V,VM=6.0V,SGND=PGND=0V

項目 記号 条件 備 min typ max unit

待機時負荷用電源電流 IMO ENA=0V 1 1.0 μ A

動作時消費電流 IM1 ENA=3V 無負荷時 3 80 120 μ A

待機時制御用電源電流 ICO ENA=IN1=IN2=0V 2 1 μ A

動作時消費電流 IC1 ENA=3V 無負荷時 3 0.5 0.8 mA

「Hレベル」入力電圧 VIH 2.7V≦VCC≦5.5V 0.6 ×VCC VCC V

「Lレベル」入力電圧 VIL 2.7V≦VCC≦5.5V 0 0.2 ×VCC V

「Hレベル」入力電流 (ENA,IN1,IN2)

IIH VIN=3V 20 30 μ A

「Lレベル」入力電流 (ENA,IN1,IN2)

IIL VIN=0V －1.0 μ A

プルダウン抵抗値 RDN ENA,IN1,IN2 4 100 200 400 k Ω

出力部オン抵抗 RON トップとボトムのオン抵抗の和。 5 0.27 0.4 Ω

低電圧検出 動作電圧 VCS1 VCC端子電圧を監視 6 2.1 2.3 2.5 V 低電圧検出 解除電圧 VCS2 VCC端子電圧を監視 6 2.3 2.5 2.7 V サーマルシャットダウン

動作温度

Tth ※設計保証 7 150 180 210 ℃

ターンオン時間 TPLH 無負荷時 8 0.1 0.15 μ s

出力応答時間H TIOH 無負荷時 ※設計保証 9 0.23 0.35 μ s

ターンオフ時間 TPHL 無負荷時 8 0.1 0.15 μ s

出力部

出力応答時間L TIOL 無負荷時 ※設計保証 9 0.25 0.38 μ s

※:設計保証値であり、測定は行わない。

備考

1. VM端子の出力OFF時の消費電流を示す。

2. VCC端子の待機時の消費電流を示す。

3. ENA=3V(IC起動時)のVCC端子の消費電流を示す。

4. ENA、IN1,2端子は、抵抗によりプルダウンされている。

5. OUT端子の飽和電圧を上側と下側を加算し、電流値で割った値を示す。

6. VCCの低電圧を検出すると、全てのパワーTrがOFFする。

7. サーマル保護回路が働くと、全てのパワーTrがOFFする。発熱が下がると再びONする。

8. 立ち上がり時10→90%、立ち下がり時90→10%の時間を規定する。

9. 入力端子電なるの変動がVCCの50%の時点からOUT端子電圧が10%変動するまでの時間を規定する。

IN

OUT

50% 50%

90%

10%

90%

10%

TIOH

TPLH TIOL

TPHL

外形図

unit:mm (typ) 3418

ピン配置図

OUT2

VM

IN2

PGND

SGND

IN1

OUT1

VCC

ENA 0.5mm

0.5mm

1.47mm

1.47mm

1

2

3

A B C

Ball side view

OUT2

VM

IN2 PGND

SGND

IN1 OUT1

VCC

ENA

1

2

3

A B

C

Top view

ブロック図

OUT1

OUT2

PGND

SGND

VM

IN1

VCC

IN2 ENA

+

-

+

-

SANYO : WLP9(1.47X1.47)

TOP VIEW SIDE VIEW

SIDE VIEW

BOTTOM VIEW

0.27

ABC

0.55 MAX

0.081.47

1.47

1 2 3

0.2350.5

0.235 0.5

(0.42)

-20 0 20 40 60 80 100

0 1.5

1.0

0.5

Pd max -- Ta

85 0.44 0.85

No.A1996-4/5 端子説明

端子 番号

端子名 説明 等価回路

C-3

B-3 A-3

C-2 B-2

ENA

IN1 IN2

VCC SGND

ロジックイネーブル端子

ドライバ出力切り替え端子 ドライバ出力切り替え端子

制御用電源端子 制御用GND端子

ENA/IN1/IN2

SGND VCC

A-2

C-1 A-1

B-1 VM

OUT1 OUT2

PGND

負荷用電源端子

ドライバ出力端子 ドライバ出力端子

負荷用GND端子

PGND VM

真理値表

ENA IN1 IN2 OUT1 OUT2 モード

L - - Z Z 待機

L L Z Z スタンバイ

H L H L 正転

L H L H 逆転

H

H H L L ブレーキ

・待機モードにて、消費電流がゼロとなる。

・減電時および、サーマル保護時は、パワーTrが全てOFFとなり、モータ駆動を停止する。

応用回路例

OUT2

VM

IN2 PGND

SGND

IN1 OUT1

VCC

ENA

OUT1 OUT2

SW1

IN1

ENA IN2

SW2 SW3

※キックバック吸収用コンデンサをICの直近に接続する。コイルのキックバック等により、VMライン の電圧が上昇し瞬間的に、最大定格以上が加わることで、ICを劣化、破損する可能性がある。
