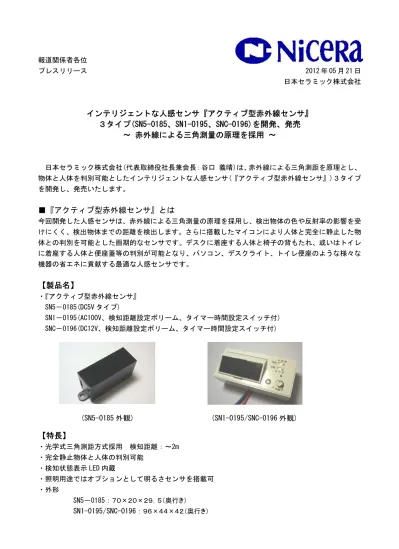

(SN1-0195/SNC-0196 外観) (SN5-0185 外観) 報道関係者各位 プレスリリース 2012 年 05 月 21 日 日本セラミック株式会社

インテリジェントな人感センサ『アクティブ型赤外線センサ』

３タイプ(SN5-0185、SN1-0195、SNC-0196)を開発、発売

～ 赤外線による三角測量の原理を採用 ～

日本セラミック株式会社(代表取締役社長兼会長：谷口 義晴)は、赤外線による三角測距を原理とし、 物体と人体を判別可能としたインテリジェントな人感センサ(『アクティブ型赤外線センサ』)３タイプ を開発し、発売いたします。

■『アクティブ型赤外線センサ』とは

今回開発した人感センサは、赤外線による三角測量の原理を採用し、検出物体の色や反射率の影響を受 けにくく、検出物体までの距離を検出します。さらに搭載したマイコンにより人体と完全に静止した物 体との判別を可能とした画期的なセンサです。デスクに着座する人体と椅子の背もたれ、或いはトイレ に着座する人体と便座蓋等の判別が可能となり、パソコン、デスクライト、トイレ便座のような様々な 機器の省エネに貢献する最適な人感センサです。

【製品名】

・『アクティブ型赤外線センサ』 SN5－0185(DC5V タイプ) SN1－0195(AC100V、検知距離設定ボリーム、タイマー時間設定スイッチ付) SNC－0196(DC12V、検知距離設定ボリーム、タイマー時間設定スイッチ付)

【特長】

・光学式三角測距方式採用 検知距離：～2m ・完全静止物体と人体の判別可能 ・検知状態表示 LED 内蔵 ・照明用途ではオプションとして明るさセンサを搭載可 ・外形 SN5－0185：７０×２０×２９．５（奥行き） SN1-0195/SNC-0196：９６×４４×４２（奥行き）

【用途】

★デスクにおける人体検知(モニターデスプレイ、デスクライト、事務機器等) ★トイレ、洗面台、ATM コーナー、エレベータ、公共施設等のスポット、小スペースにおける人体検知 (自動照明、自動便座・自動洗浄、自動アナウンス等) ★その他自動ドア、自動販売機、券売機、アミューズメントの人体検知等

【『PA センサ』製品案内】

プレゼン資料を添付

【日本セラミック株式会社】

日本セラミック株式会社は赤外線センサ、超音波センサなどのセラミックセンサ、フェライト、 モジュール製品などの電子部品並びにその関連製品の開発及び製造販売を行っています。 人感センサに使用する焦電型赤外線センサでは世界 No.1 のシェア。 会社名 ： 日本セラミック株式会社 所在地 ： 〒689-1193 鳥取県鳥取市広岡 176-17 設立 ： 1975 年(昭和 50 年)6 月 代表 ： 代表取締役社長兼会長 谷口 義晴 資本金 ： 10,241,976,996 円(2011 年 12 月末現在) 株式上場 ： 東京証券取引所市場第一部 大阪証券取引所市場第一部 従業員数 ： 連結 2,162 名／単体 304 名(2011 年 12 月末現在) 業務内容 ： 赤外線センサ、超音波センサなどのセラミックセンサ、 フェライト、モジュール製品などの電子部品 並びにその関連製品の開発及び製造販売 URL ： http://www.nicera.co.jp/

【本件に関するお問い合わせ先】

日本セラミック株式会社 統括営業部 Tel：03-5205-7817 FAX：03-5205-7812

日本ｾﾗﾐｯｸ株式会社

PAｾﾝｻ(Passive Active Sensor)

『静･動検知ﾊｲﾌﾞﾘｯﾄﾞ人感ｾﾝｻ』

“

新製品の御紹介"

2012年5月

ﾌﾟﾚｽﾘﾘｰｽ用資料

内容

1. 日本ｾﾗﾐｯｸ製 赤外線“PAｾﾝｻ” とは ?

2. PAｾﾝｻ 及び Aｾﾝｻの製品ﾗｲﾝﾅｯﾌﾟ

3. 製品紹介

1)SN5-0180(PAｾﾝｻ/DC5V)

2)SN1-0190(PAｾﾝｻ/AC100V)

3)SN5-0185(Aｾﾝｻ/DC5V)

4)SNC-0196(Aｾﾝｻ/DC12V)及び

SN1-0195(Aｾﾝｻ/AC100V)

4. ｾﾝｻの検知範囲

5. 応用例

・静止の物体/人体

検出可

・熱を出さない物体

検出可

・検出感度

高い

・周囲の明るさの影響受けない

・検出範囲

狭い

距離を測定し

「いる/いない」

を検出

赤外線発光素子

から出た光の

反射光を受光素子

（PSD）で検出し

距離を測定

測距センサ

Active方式

・検出範囲

広い

・静止している人、物は検出不可

・応答特性

遅い

範囲内に

「いる/いない」

を検出

熱（赤外線）を

出す人体、物体の

動きを検出

焦電型

赤外線センサ

Passive方式

特徴

検出内容

検出動作

センサ

1. 赤外線“PAｾﾝｻ” とは ?

焦電型赤外線ｾﾝｻ(

P

assive)及び 光学式測距ｾﾝｻ(

A

ctive)

PSD: Position Sensitive Detector

受光（PSD）

赤外線LED等

対象物

ﾚﾝｽﾞ

対象物

Passive/Active 複合型センサ

-各々の長所を採用！-・人体、物体（熱）の動きを

広範囲に検出

・静止している人、物を

高感度で検出

・周囲の明るさに

影響されず検出

人体（物体）の

有無を検出

＋

人体（物体）迄の

距離を測定

焦電型

赤外線センサ

Passive方式

＋

測距センサ

Active方式

特徴

検出内容

センサ

【照明機器の例】

PAセンサ

検出信号

人体（物体）

熱の検出

距離の測定

2. PAｾﾝｻ 及び Aｾﾝｻの製品ﾗｲﾝﾅｯﾌﾟ

○ ー ○ ○ 動作表示灯 Now/ ’12/3Q 20W (LED電球 等) 長/中/短の３値から ｽｲｯﾁで設定可 明/暗/切の３値から ｽｲｯﾁで設定可 ﾎﾞﾘｭｰﾑで任意に設定が可能 50∼200cm ±20 ○ ○ ○ AC100V 人(物)体検出ﾗｲﾄｺﾝﾄﾛｰﾙ･他 PAｾﾝｻ SN1-0190 12V LED灯 負荷電流∼2A /20W (LED電球 等) NPNｵｰﾌﾟﾝｺﾚｸﾀ NPNｵｰﾌﾟﾝｺﾚｸﾀ 出力/負荷容量 Now/ ’12/3Q Now/ ’12/3Q Now/Now ｻﾝﾌﾟﾙ/量産時期 人(物)体検出ﾗｲﾄｺﾝﾄﾛｰﾙ・他 人(物)体検出一般用途向け 人(物)体検出一般用途向け 用途 ±20° ー − Aｾﾝｻ首降り機構 外観 ○ ー ○ 照度ｾﾝｻ ○ ○ ○ Aｾﾝｻ （測距ｾﾝｻ） − ー ○ Pｾﾝｻ （焦電型赤外線ｾﾝｻ） ﾎﾞﾘｭｰﾑで任意に設定が可能 50∼200cm Nﾀｲﾌﾟ 50cm Sﾀｲﾌﾟ 100cm Mﾀｲﾌﾟ 150cm Lﾀｲﾌﾟ 200cm Nﾀｲﾌﾟ 50cm Sﾀｲﾌﾟ 100cm Mﾀｲﾌﾟ 150cm Lﾀｲﾌﾟ 200cm Aｾﾝｻ距離設定 明/暗/切の３値から ｽｲｯﾁで設定可 ー 30Lx 又は 100Lx （取交しにより変更可） 照度設定 長/中/短の３値から ｽｲｯﾁで設定可 60sec 又は 180sec （取交しにより変更可） 60sec 又は 180sec （取交しにより変更可） 遅延時間 （ﾀｲﾏｰ時間） DC12V / AC100V DC5V DC5V 入力電圧 SNC-0196 / SN1-0195 Aｾﾝｻ SN5-0185 PAｾﾝｻ SN5-0180 弊社型名 5

PAｾﾝｻ SN5-018* ｼﾘｰｽﾞ製品

DC5V 入力電圧 Nﾀｲﾌﾟ 50cm / Sﾀｲﾌﾟ 100cm / Mﾀｲﾌﾟ 150cm / Lﾀｲﾌﾟ 200cm Aｾﾝｻ距離設定 − 30Lx 又は 100Lx （取交しにより変更可） − 30Lx 又は 100Lx （取交しにより変更可） 照度設定 ○ − 人体以外の静止物体の 誤検知防止機能 ○ 動作表示灯 −

同左

PAｾﾝｻ SN5-0181 NPNｵｰﾌﾟﾝｺﾚｸﾀ 出力/負荷容量 Now/Now ｻﾝﾌﾟﾙ/量産時期 人(物)体検出一般用途向け 用途

同左

同左

外観 − ○ ○ 照度ｾﾝｻ ○ Aｾﾝｻ （測距ｾﾝｻ） ○ Pｾﾝｻ （焦電型赤外線ｾﾝｻ） 60sec 又は 180sec （取交しにより変更可） 遅延時間 (ﾀｲﾏｰ時間) PAｾﾝｻ SN5-0183 PAｾﾝｻ SN5-0182 PAｾﾝｻ SN5-0180 弊社型名

3. 製品紹介

1)SN5-0180(PAｾﾝｻ､DC5V)

外観

赤外線人感ｾﾝｻ受光ﾚﾝｽﾞ部

- 照度ｾﾝｻ内蔵

- 動作表示用LED内蔵

測距ｾﾝｻ投光部

(可視光ｶｯﾄﾌｨﾙﾀ付)

測距ｾﾝｻ受光部

(可視光ｶｯﾄﾌｨﾙﾀ付)

図 SN5-0180外形図

3

0

52

3

1

.

4

7

SN5-0180の特長

複合型（焦電型赤外線ｾﾝｻ/測距ｾﾝｻ）人感ｾﾝｻ

■

焦電型赤外ｾﾝｻ(Passive)と 測距ｾﾝｻ(Active)の長所を融合

■

Passive方式で広範囲に検知、人体・物体静止時はActive方式で検知

■

Active方式の検知距離は 4種類の設定が可能

（検知距離： 50cm、100cm、150cm、200cm）

■

照明用途として照度ｾﾝｻをｵﾌﾟｼｮﾝで搭載 ⇒ 省ｴﾈ制御が可能

（照度選択： 30 lx、100 lx）

■

DC5V駆動で低消費電力を実現

（消費電流： 待機時4mA、検出時22mA）

■

ｵｰﾌﾟﾝｺﾚｸﾀ（NPN）によるON/OFF出力

■

動作表示灯(赤色LED)を内蔵､検知状態が確認可能

■

ｺﾝﾊﾟｸﾄな筐体、軽量設計（25g）

■

焦電型赤外ｾﾝｻ(

Passive

)と 測距ｾﾝｻ(

Active

)の

長所を融合

■

Passive方式で広範囲

に検知、人体・物体

静止時はActive方式

で検知

■

Active方式の検知距離は 4種類

の設定が可能

（検知距離： 50cm、100cm、150cm、200cm）

■

照明用途として

照度ｾﾝｻをｵﾌﾟｼｮﾝ

で搭載 ⇒

省ｴﾈ制御が可能

（照度選択： 30 lx、100 lx）

■

DC5V駆動

で

低消費電力

を実現

（消費電流： 待機時4mA、検出時22mA）

■

ｵｰﾌﾟﾝｺﾚｸﾀ

（NPN）によるON/OFF出力

■

動作表示灯

(赤色LED)を内蔵､検知状態が確認可能

■

ｺﾝﾊﾟｸﾄ

な筐体、

軽量

設計（25g）

測距ｾﾝｻ受光部

(可視光ｶｯﾄﾌｨﾙﾀ付)

測距ｾﾝｻ投光部

(可視光ｶｯﾄﾌｨﾙﾀ付)

9

照度設定

ｽｲｯﾁ

ﾀｲﾏｰ時間

設定ｽｲｯﾁ

距離設定

ﾎﾞﾘｭｰﾑ

70

3

4

8

ｹｰﾌﾞﾙ

首振り可

照度ｾﾝｻ 赤外線ｾﾝｻ 照度設定 時間設定 動作表示灯 距離設定 距離ｾﾝｻ

6

2

67

図 SN1-0190外形図

器具固定穴

赤外線人感ｾﾝｻ受光ﾚﾝｽﾞ部

‐照度ｾﾝｻ内蔵

‐動作表示用LED内蔵

2)SN1-0190(PAｾﾝｻ､AC100V)

外観

■

電源回路を内蔵､AC100Vで駆動し負荷をON/OFF制御(20W)

■

Passive方式で広範囲に検知、人体・物体静止時はActive方式で検知

■

“人体”と“静止物体”との判別機能を内蔵

■

ｾﾝｻﾋﾞｰﾑは首振り可(ﾋﾞｰﾑｽﾎﾟｯﾄ: ±3.4° 首振り±20°)

■

検知距離はﾎﾞﾘｭｰﾑで任意に設定可(50cm∼200cm)

■

照度ｾﾝｻを搭載､ｽｲｯﾁで選択可(明/暗/切)

■

ﾀｲﾏｰ時間はｽｲｯﾁで設定可(短/中/長)

■

動作表示灯(赤色LED)を内蔵､検知状態が確認可

■

電源回路を内蔵､

AC100Vで駆動し負荷をON/OFF制御(20W)

■

Passive方式で広範囲

に検知、人体・物体

静止時はActive方式

で検知

■

“人体”と“静止物体”との判別機能を内蔵

■

ｾﾝｻ

ﾋﾞｰﾑは首振り可

(ﾋﾞｰﾑｽﾎﾟｯﾄ: ±3.4° 首振り±20°)

■

検知距離

はﾎﾞﾘｭｰﾑで

任意に設定可

(50cm∼200cm)

■

照度ｾﾝｻを搭載

､ｽｲｯﾁで

選択可

(明/暗/切)

■

ﾀｲﾏｰ時間

はｽｲｯﾁで

設定可

(短/中/長)

■

動作表示灯

(赤色LED)を内蔵､検知状態が確認可

SN1-0190の特長

3)SN5-0185(Aｾﾝｻ､DC5V)

外観と特長

測距ｾﾝｻ投光部

(可視光ｶｯﾄﾌｨﾙﾀ付)

■

DC5V駆動で低消費電力を実現、ｵｰﾌﾟﾝｺﾚｸﾀによるON/OFF出力

■

測距ｾﾝｻにより､特定範囲の人/物を確実に検知

■

“人体”と“静止物体”との判別機能を内蔵

■

検知距離は4種類の設定が可能（50、100、150、200cm）

■

ｺﾝﾊﾟｸﾄな筐体、軽量設計

■

DC5V駆動で低消費電力

を実現、

ｵｰﾌﾟﾝｺﾚｸﾀ

によるON/OFF出力

■

測距ｾﾝｻにより､

特定範囲の人/物を確実に検知

■

“人体”と“静止物体”との判別機能を内蔵

■

検知距離は4種類

の設定が可能（50、100、150、200cm）

■

ｺﾝﾊﾟｸﾄ

な筐体、

軽量

設計

測距ｾﾝｻ受光部

(可視光ｶｯﾄﾌｨﾙﾀ付)

図 SN5-0185外形図

11

測距ｾﾝｻ投光部

(可視光ｶｯﾄﾌｨﾙﾀ付)

測距ｾﾝｻ受光部

(可視光ｶｯﾄﾌｨﾙﾀ付)

図 SNC-0196 及び

照度設定

ｽｲｯﾁ

ﾀｲﾏｰ時間

設定ｽｲｯﾁ

動作表示用

LED

距離設定

ﾎﾞﾘｭｰﾑ

照度ｾﾝｻ

96

3

4

8

ｹｰﾌﾞﾙ 器具固定穴 測距ｾﾝｻ 照度設定_時間設定 動作表示 距離設定 照度ｾﾝｻ

首振り可

4)SNC-0196(Aｾﾝｻ､DC12V)及び

SN1-0195(Aｾﾝｻ､AC100V)

外観

■

電源回路を内蔵､DC12V及びAC100V駆動､負荷をON/OFF制御

■

測距ｾﾝｻにより､特定範囲の人/物を確実に検知

■

“人体”と“静止物体”との判別機能を内蔵

■

ｾﾝｻﾋﾞｰﾑは首振り可(ﾋﾞｰﾑｽﾎﾟｯﾄ: ±3.4° 首振り±20°)

■

検知距離はﾎﾞﾘｭｰﾑで任意に設定可(50cm∼200cm)

■

照度ｾﾝｻを搭載､ｽｲｯﾁで選択可(明/暗/切)

■

ﾀｲﾏｰ時間はｽｲｯﾁで設定可(短/中/長)

■

動作表示灯(赤色LED)を内蔵､検知状態が確認可

■

ｺﾝﾊﾟｸﾄな筐体、軽量設計(SNC-0196とSN1-0195は同寸法)

■

電源回路を内蔵､

DC12V及びAC100V駆動､負荷をON/OFF制御

■

測距ｾﾝｻにより､

特定範囲の人/物を確実に検知

■

“人体”と“静止物体”との判別機能を内蔵

■

ｾﾝｻ

ﾋﾞｰﾑは首振り可

(ﾋﾞｰﾑｽﾎﾟｯﾄ: ±3.4° 首振り±20°)

■

検知距離

はﾎﾞﾘｭｰﾑで

任意に設定可

(50cm∼200cm)

■

照度ｾﾝｻを搭載

､ｽｲｯﾁで

選択可

(明/暗/切)

■

ﾀｲﾏｰ時間

はｽｲｯﾁで

設定可

(短/中/長)

■

動作表示灯

(赤色LED)を内蔵､検知状態が確認可

■

ｺﾝﾊﾟｸﾄ

な筐体、

軽量

設計(SNC-0196とSN1-0195は同寸法)

13

SNC-0196 及び SN1-0195の特長

4. ｾﾝｻの検知範囲

2.5m

C-O-C` 断面積

C`

C

O

□

0.5m

□

0.35m

6m

■ 焦電型赤外線ｾﾝｻ

（Passive方式）

検知ｴﾘｱ： ±50.2°

６０ｍｍφ １２０ｍｍφ ２４０ｍｍφ ５００ ｍｍ １０００ｍｍ ２０００ｍｍ

■ 測距ｾﾝｻ（Active方式）

検知ｴﾘｱ： ±3.4°

ﾄｲﾚ灯

図書館 読書机

ﾃﾞｽｸﾗｲﾄ等

洗面台 照明等

自動販売機

券売機

ｴﾚﾍﾞｰﾀ

ｴｽｶﾚｰﾀ

自動ドア

その他、防犯用品、病院の待合室の待ち時間の管理等

その他、ﾄｲﾚ便座の自動開閉等

5. 応用例

15
