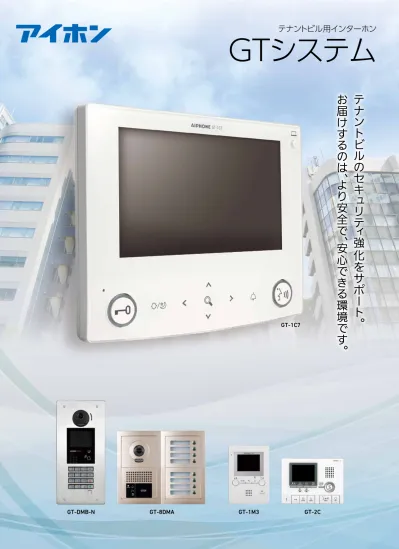

テナントビル用インターホン
GTシステム
2018年2月現在
No.OB60105A
GT システム
ホームページ ： https://www.aiphone.co.jp/
本 社：名古屋市中区新栄町一丁目1番 明治安田生命名古屋ビル10階 〒４60-0004
品質管理の最高賞 デミング賞受賞 JQA-0291 該当製品: 標準品･受注品アイホンは
地球環境の
保全に取り組んで
います。
JQA-EM0453 本社部門 豊田工場 大宝サイト 開発センターはさらに、よりよい品質を追い求めています
●このカタログに掲載の価格には、取付工事費は含まれておりません。●商品の色は、印刷により現品と多少異なる場合がありますので、ご了承ください。●規格および外観は、改良のため予告なく変更することがありますので、あらかじめご了承ください。 商標、登録商標について•「Android」は米国 Google Inc. の米国およびその他の国における商標または登録商標です。
0120-037-704
0120-141-092
携帯電話からはつながりません。 携帯電話からは0565-43-1390
へおかけください。●AC電源直結式の機器の取付工事は「電気工事士」の資格が必要です。
無資格者の工事は感電の原因になります。
●チャイム線など既設の配線にはAC100Vが通電されている場合が
あります。利用する場合は、電気店･電気工事店等の専門の方に依頼
してください。機器の破損及び感電の原因になります。
安全上の
ご注意
● 液 晶画 面（ T F T 液 晶 パネル）
は、非常に精度の高い技術でつ
くられています。一部に画素欠
けや常時点灯するものがありま
すが故障ではありません。あら
かじめご了承ください。
●モニター付親機と玄関子機のまわりの音が大きく騒がしいとき
（子供の泣き声、ステレオの音響、強風時の風雑音など）は、音声が
とぎれて聞き取りにくくなることがあります。
●モニター付親機と玄関子機で通話するときは、相手の話が終らな
いうちに話すと、声がとぎれて聞こえることがあります。相手の話
がいったん終ったところで話すと、スムーズな通話ができます。
アイホン株式会社およびその関係会社は、お客様よりいただいたお客様の氏名･住所などの
個人情報を修理やご相談への対応、その確認や製品、サービスのご案内等のために利用し、
記録に残すことがあります。また、修理業務等を委託する場合や正当な理由がある場合は、
第三者に個人情報を開示･提供することがありますが、その場合においても個人情報を適切
に管理します。お客様がお客様相談センター・修理受付センターにお電話でご連絡いただい
た場合には､お客様のお申し出を正確に把握し､聞き漏らすことのないように、通話内容を記
録（録音など）させていただくことがあります。
●
受付時間 午前9:00～午後5：30
●
土・日曜、祝日、およびお盆、年末･年始、
ゴールデンウィークを除く。
●
受付時間 午前9:00～午後5：30
●
年中無休（365日）受付
お客様相談センター
修理受付センター
お客様相談センター･修理受付センターにおける個人情報のお取り扱いについて
液晶画面について
ハンズフリー通話について
安全に正しくお使いいただくために、ご使用の前に必ず取扱
説明書をよくお読みください。
GT-1C7
GT-DMB-N
GT-8DMA
GT-1M3
GT-2C
寸法図（mm）
・カメラ付集合玄関機
・集合玄関機用露出ボックス
・親機
・玄関子機
・関連機器
・集合玄関機用埋込ボックス
・管理室親機
GT-DMB GT-DMNA GT-8DMA GT-4DMA
VAW-S GT-MK GF-D-BOX GT-D-BOX GT-D4-BOX PS-2420A GT-4Z GT-BC GT-VBC JH-D GT-DMB-N 320 150 5.2 33 320 150 5.2 33 270 225 178 18 37 225 178 270 18 37 320 270 25 37 273 GT-1A 175 125 32 GT-1D 200 89 63 GT-HSA 177 140 約180 45 25 46 GT-2C 140 190 30 GT-1C7 165 200 1 25 GT-1M3 180 125 1.5 25 GT-202HB 245 67 200 243 290 68 245 72.5 295 110 67 305 215 69 210 216 72 96 20 90 167 52 108.5 122.5 61 108.5 122.5 61 JH-DA 129 97 6 29.5 13 0 98 28.5 108.5 122.5 61
お届けするのは、より快適で安心できる環境です。
お届けするのは、より快適で安心できる環境です。
親機は、7型モニター付、3.5型モニター付（録画あり、なし）、
モニターなし（受話器あり、なし）の5種類からお選びいただけます。
また、テナントごとに異なるタイプの親機をご利用いただくことも可能です。
集合玄関機は、3 種類の10キー式と2 種類のフルキー式の
合計 5 種類からお選びいただけます。
→P.7参照
GT-DMB
GT-DMNA
GT-DMB-N
NFC 搭載あり、
NFC マークあり
NFC 搭載あり、
NFC マークなし
GT-8DMA
GT-4DMA
GT-1C7
GT-1M3
GT-2C
モニター付親機
（録画なし）
モニター付親機
（録画あり）
※受話器対応可
モニターなし親機
受話器付
モニター
なし親機
モニター付親機
（録画なし）
7
型3
.
5
型3
.
5
型GT-1A
GT-1D
集合玄関機は5種類、親機も5種類から選択できます。
複数のオフィスや店舗などが入っている
テナントビル用、または、集合住宅用
インターホンとして最適なシステムです。
複数のオフィスや店舗などが入っている
テナントビル用、または、集合住宅用
インターホンとして最適なシステムです。
親 機
集 合 玄 関 機
10キー
フルキー
→P.7参照
アイホンの「GTシステム」なら、
来訪者をカラーモニターで確認したうえで
オートロックを解錠。不審者をシャットアウトし、
セキュリティを強化できます。
集合玄関機（フルキー式）は、ビルに
入っている会社や店舗などの名前を
表記することができ、ワンプッシュで
呼出ができます。
ワンプッシュで呼出ができる
テナント名や部署を表記
夜間の来訪者もカラーで確認
夜間照明用LED
夜間は、集合玄関機またはカメラ付
玄関子機からの呼出時に、夜間照明用
LEDが点灯するため、来訪者をカラー
で確認できます。
※1 NFCとは、
「Near Field Communication」の略。
軽く触れるだけで認証可能な、近距離無線通信技術。
NFCは、TypeA、Fに対応。
※2 ICカードは1システム500IDまで登録可能。
呼出
表示
通話
表示
解錠
表示
●GT-DMNA /
GT-8DMA /
GT-4DMA
呼出
表示
通話
表示
解錠
表示
●GT-DMB-N / GT-DMB
GT-DMB-N・GT-DMBのみ GT-8DMA・GT-4DMAのみ約
170°
従来の画角
左右画角
左右画角約170°の広角カメラ映像で来訪者を確認でき
ます。また、映像を見ながらの通話が可能です。
パノラマワイドカメラ
セキュリティをさらに強化
エントランスカメラ連動
集合玄関機には、
「呼出中」
「通話中」
「解錠中」の3つの状
態がひと目で分かるアイコンが表示されます。
3つの状態がひと目で分かる
アイコン表示
カトウ企画 増田会計事務所 株式会社 有村 KD・ジャパン （株）伊藤商店 田中研究所 横井商事（株） カットハウスコダマエントランスにおける利便性・安全面を追求。
集合玄関機には、エントランスカメラを接続することが
でき、室内親機からカメラの切り替えが可能です。集合玄関
機に内蔵されているカメラとは異なる角度からも確認でき
るので、セキュリティをさらに強化することができます。
広角カメラで、ほぼ真横まで見える
NFC対応のICカード
※2でエントランスオートドアの
解錠が可能なため、集合住宅用としても最適です。
ストレスなくエントランス解錠
※1NFC対応 カメラ付集合玄関機
集合玄関機に
カードをかざすだけで
解錠可能です。
フルキー式
10キー式
呼出ボタン
（例）
GT-DMB-N
GT-DMB
お届けするのは、より快適で安心できる環境です。
お届けするのは、より快適で安心できる環境です。
親機は、7型モニター付、3.5型モニター付（録画あり、なし）、
モニターなし（受話器あり、なし）の5種類からお選びいただけます。
また、テナントごとに異なるタイプの親機をご利用いただくことも可能です。
集合玄関機は、3 種類の10キー式と2 種類のフルキー式の
合計 5 種類からお選びいただけます。
→P.7参照
GT-DMB
GT-DMNA
GT-DMB-N
NFC 搭載あり、
NFC マークあり
NFC 搭載あり、
NFC マークなし
GT-8DMA
GT-4DMA
GT-1C7
GT-1M3
GT-2C
モニター付親機
（録画なし）
モニター付親機
（録画あり）
※受話器対応可
モニターなし親機
受話器付
モニター
なし親機
モニター付親機
（録画なし）
7
型3
.
5
型3
.
5
型GT-1A
GT-1D
集合玄関機は5種類、親機も5種類から選択できます。
複数のオフィスや店舗などが入っている
テナントビル用、または、集合住宅用
インターホンとして最適なシステムです。
複数のオフィスや店舗などが入っている
テナントビル用、または、集合住宅用
インターホンとして最適なシステムです。
親 機
集 合 玄 関 機
10キー
フルキー
→P.7参照
アイホンの「GTシステム」なら、
来訪者をカラーモニターで確認したうえで
オートロックを解錠。不審者をシャットアウトし、
セキュリティを強化できます。
集合玄関機（フルキー式）は、ビルに
入っている会社や店舗などの名前を
表記することができ、ワンプッシュで
呼出ができます。
ワンプッシュで呼出ができる
テナント名や部署を表記
夜間の来訪者もカラーで確認
夜間照明用LED
夜間は、集合玄関機またはカメラ付
玄関子機からの呼出時に、夜間照明用
LEDが点灯するため、来訪者をカラー
で確認できます。
※1 NFCとは、
「Near Field Communication」の略。
軽く触れるだけで認証可能な、近距離無線通信技術。
NFCは、TypeA、Fに対応。
※2 ICカードは1システム500IDまで登録可能。
呼出
表示
通話
表示
解錠
表示
●GT-DMNA /
GT-8DMA /
GT-4DMA
呼出
表示
通話
表示
解錠
表示
●GT-DMB-N / GT-DMB
GT-DMB-N・GT-DMBのみ GT-8DMA・GT-4DMAのみ約
170°
従来の画角
左右画角
左右画角約170°の広角カメラ映像で来訪者を確認でき
ます。また、映像を見ながらの通話が可能です。
パノラマワイドカメラ
セキュリティをさらに強化
エントランスカメラ連動
集合玄関機には、
「呼出中」
「通話中」
「解錠中」の3つの状
態がひと目で分かるアイコンが表示されます。
3つの状態がひと目で分かる
アイコン表示
カトウ企画 増田会計事務所 株式会社 有村 KD・ジャパン （株）伊藤商店 田中研究所 横井商事（株） カットハウスコダマエントランスにおける利便性・安全面を追求。
集合玄関機には、エントランスカメラを接続することが
でき、室内親機からカメラの切り替えが可能です。集合玄関
機に内蔵されているカメラとは異なる角度からも確認でき
るので、セキュリティをさらに強化することができます。
広角カメラで、ほぼ真横まで見える
NFC対応のICカード
※2でエントランスオートドアの
解錠が可能なため、集合住宅用としても最適です。
ストレスなくエントランス解錠
※1NFC対応 カメラ付集合玄関機
集合玄関機に
カードをかざすだけで
解錠可能です。
フルキー式
10キー式
呼出ボタン
（例）
GT-DMB-N
GT-DMB
提 案 事 例
集合玄関機（フルキー式）は、ビルに入っている会社名や店舗名などを表示することができ、
ワンプッシュで呼出ができます。室内の端末はニーズに合わせて選択可能です。
室内からは来訪者を確認のうえ、オートロックを解錠できます。
録画機能のあるモニター付親機は、玄関子機を接続することができ、集合玄関と各住戸玄関の
2ヵ所で来訪者を確認できます。さらに、来訪者の映像を録画保存し確認することもできます。
また、入居者はNFC搭載
※によりあらかじめ登録したICカードで解錠することも可能です。
導入機器例 / 集合玄関機（10キー式） ・ モニター付親機（録画あり） ・ カメラ付玄関子機 ・ 管理室親機
導入機器例 / 集合玄関機（フルキー式） ・ モニター付親機（録画あり・なし・受話器付）
※GT-DMB-N、GT-DMBに限ります。
オフィスや店舗などの
テナントビルの場合
アパート・マンション
などの集合住宅の場合
GT-2C
来訪者を映像で確認し
録画可能。
モニター付親機
（録画あり）
JH-DA
各住戸前にもカメラ付玄関
子機を設置可能。
カメラ付玄関子機
管理人室との
連絡も可能。
管理室親機
GT-MK
集合玄関機
（フルキー式）
訪問先を
ワンタッチで呼出。
GT-8DMA
GT-2C + GT-HSA
受話器で話したい。
オフィスなどで音声を
漏らしたくない場合に
最適です。
モニター付親機（録画あり）+受話器
CASE
03
大画面で来訪者を
確認したい。
GT-1C7
モニター付親機
CASE
01
モニター付親機（録画あり）
CASE
02
GT-2C
来訪者を録画
したい。
来訪者を
録画可能です。
GT-DMB-N
部屋番号を押して
訪問先を呼出。
集合玄関機
（10キー式）
ニーズに合わせて選べる親機。
7型モニター搭載により、来訪者を大きく表示。さらに、ズーム＆ワイド・パンチルト
機能により、見たい箇所を拡大することも可能です。
大画面で来訪者を確認
7型モニター搭載
GT-1C7のみワイド画面
ズーム & パンチルト画面
ワイド画面
ズーム画面
1件で
6
枚
最大
40
件
録画可能
GT-2Cのみ GT-2C・GT-1C7のみ玄関や窓などの3ヵ所にセンサーや押ボタンを設置することが
できます。不審者の侵入をセンサーが感知すると、防犯警報が
鳴り、周囲に知らせます。
不審者の侵入をセンサーで感知
防犯機能
ワイド画面とズーム画面の切替えが可能です。ズーム画面と
パンチルト機能で、気になるところをしっかり確認できます。
画面隅の来訪者までしっかり確認
ズーム＆パンチルト
GT-2Cのみ※※画面上の説明などは英語表示となります。
日本語表示にすることはできません。
※手動録画も可能です。
騒音の大きい場所でも受話器付端末なら、周囲の影響を受け
ずに通話が可能です。
テナントビルに最適
受話器付端末をラインナップ
集合玄関機またはカメラ付玄関子機からの呼出時に、来訪者
の映像を自動で録画します。1件あたり6枚、最大で40件まで
録画できます。不在時でも自動録画ができるので安心です。
来訪者の映像を録画
録画機能
GT-2Cのみモニター付親機（録画あり）は、玄関子機を接続で
きるので、住戸用としてもご利用いただけます。
集合住宅用としても使用可能
玄関子機接続対応
※上記操作部の写真はGT-1C7となります。
※画面はイメージです。
モニター付親機 ＋ 受話器
（録画あり）
GT-2C + GT-HSA
モニター付親機（録画あり）
GT-2C
カメラ付玄関子機
JH-DA
カメラなし玄関子機
JH-D
モニター付親機（録画あり）
GT-2C
または
受話器付モニターなし
親機
GT-1D
提 案 事 例
集合玄関機（フルキー式）は、ビルに入っている会社名や店舗名などを表示することができ、
ワンプッシュで呼出ができます。室内の端末はニーズに合わせて選択可能です。
室内からは来訪者を確認のうえ、オートロックを解錠できます。
録画機能のあるモニター付親機は、玄関子機を接続することができ、集合玄関と各住戸玄関の
2ヵ所で来訪者を確認できます。さらに、来訪者の映像を録画保存し確認することもできます。
また、入居者はNFC搭載
※によりあらかじめ登録したICカードで解錠することも可能です。
導入機器例 / 集合玄関機（10キー式） ・ モニター付親機（録画あり） ・ カメラ付玄関子機 ・ 管理室親機
導入機器例 / 集合玄関機（フルキー式） ・ モニター付親機（録画あり・なし・受話器付）
※GT-DMB-N、GT-DMBに限ります。
オフィスや店舗などの
テナントビルの場合
アパート・マンション
などの集合住宅の場合
GT-2C
来訪者を映像で確認し
録画可能。
モニター付親機
（録画あり）
JH-DA
各住戸前にもカメラ付玄関
子機を設置可能。
カメラ付玄関子機
管理人室との
連絡も可能。
管理室親機
GT-MK
集合玄関機
（フルキー式）
訪問先を
ワンタッチで呼出。
GT-8DMA
GT-2C + GT-HSA
受話器で話したい。
オフィスなどで音声を
漏らしたくない場合に
最適です。
モニター付親機（録画あり）+受話器
CASE
03
大画面で来訪者を
確認したい。
GT-1C7
モニター付親機
CASE
01
モニター付親機（録画あり）
CASE
02
GT-2C
来訪者を録画
したい。
来訪者を
録画可能です。
GT-DMB-N
部屋番号を押して
訪問先を呼出。
集合玄関機
（10キー式）
ニーズに合わせて選べる親機。
7型モニター搭載により、来訪者を大きく表示。さらに、ズーム＆ワイド・パンチルト
機能により、見たい箇所を拡大することも可能です。
大画面で来訪者を確認
7型モニター搭載
GT-1C7のみワイド画面
ズーム & パンチルト画面
ワイド画面
ズーム画面
1件で
6
枚
最大
40
件
録画可能
GT-2Cのみ GT-2C・GT-1C7のみ玄関や窓などの3ヵ所にセンサーや押ボタンを設置することが
できます。不審者の侵入をセンサーが感知すると、防犯警報が
鳴り、周囲に知らせます。
不審者の侵入をセンサーで感知
防犯機能
ワイド画面とズーム画面の切替えが可能です。ズーム画面と
パンチルト機能で、気になるところをしっかり確認できます。
画面隅の来訪者までしっかり確認
ズーム＆パンチルト
GT-2Cのみ※※画面上の説明などは英語表示となります。
日本語表示にすることはできません。
※手動録画も可能です。
騒音の大きい場所でも受話器付端末なら、周囲の影響を受け
ずに通話が可能です。
テナントビルに最適
受話器付端末をラインナップ
集合玄関機またはカメラ付玄関子機からの呼出時に、来訪者
の映像を自動で録画します。1件あたり6枚、最大で40件まで
録画できます。不在時でも自動録画ができるので安心です。
来訪者の映像を録画
録画機能
GT-2Cのみモニター付親機（録画あり）は、玄関子機を接続で
きるので、住戸用としてもご利用いただけます。
集合住宅用としても使用可能
玄関子機接続対応
※上記操作部の写真はGT-1C7となります。
※画面はイメージです。
モニター付親機 ＋ 受話器
（録画あり）
GT-2C + GT-HSA
モニター付親機（録画あり）
GT-2C
カメラ付玄関子機
JH-DA
カメラなし玄関子機
JH-D
モニター付親機（録画あり）
GT-2C
または
受話器付モニターなし
親機
GT-1D
システム構成機器
GT-DMB-N
10キー式一体型 カメラ付集合玄関機 (NFC搭載あり) ※NFCマークあり 本体希望小売価格320,000
円（税別）GT-DMB
10キー式一体型 カメラ付集合玄関機 (NFC搭載あり) ※NFCマークなし 本体希望小売価格320,000
円（税別）GT-DMNA
10キー式一体型 カメラ付集合玄関機 本体希望小売価格370,000
円（税別）カメラ付集合玄関機
集合玄関機用埋込ボックス
集合玄関機用露出ボックス
管理室親機
GT-1M3
モニター付親機 （3.5型モニター/録画なし） 本体希望小売価格52,000
円（税別）GT-1C7
モニター付親機 （7型モニター/録画なし） 本体希望小売価格75,200
円（税別）GT-2C
モニター付親機 （3.5型モニター/録画あり） 本体希望小売価格56,000
円（税別）GT-1D
受話器付 モニターなし親機 本体希望小売価格15,400
円（税別）GT-1A
モニターなし親機 ※受話器接続不可 本体希望小売価格19,000
円（税別）親機
仕様
（GT-1C7） DC24V GT-BC、GT-VBCより供給 拡声自動交互通話/プレストーク通話 7型TFTカラー液晶 約38万画素 壁取付型 JIS3個用スイッチボックス 本体：自己消火性樹脂 パネル：PMMA 電源電圧 通話方式 モニター 画 素 数 形 状 適合ボックス 材 質仕様
（GT-1M3） DC24V GT-BC、GT-VBCより供給 拡声自動交互通話/プレストーク通話 3.5型TFTカラー液晶 約23万画素 壁取付型 JIS1個用スイッチボックス 本体：自己消火性樹脂 パネル：難燃性樹脂 電源電圧 通話方式 モニター 画 素 数 形 状 適合ボックス 材 質仕様
（GT-2C） DC24V 電源アダプターより供給 最大260mA 拡声自動交互通話/プレストーク通話 3.5型TFTカラー液晶 23万画素 最大40件（1件最大6画像） 最大10件 壁取付型 JIS3個用スイッチボックス 本体：自己消火性樹脂 アクリルパネル：難燃性樹脂 電源電圧 消費電流 通話方式 モニター 画 素 数 録画件数 録画保存 形 状 適合ボックス 材 質仕様
（GT-HSA） 電話型自動交互通話 本体：自己消火性樹脂 通話方式 材 質仕様
（GT-1D） GT-BCより供給 電話型同時通話 壁取付型 JIS1個用スイッチボックス 本体：自己消火性樹脂 電源電圧 通話方式 形 状 適合ボックス 材 質仕様
（GT-1A） GT-BCより供給 拡声自動交互通話/プレストーク通話 壁取付型 JIS2個用スイッチボックス 本体：自己消火性樹脂 電源電圧 通話方式 形 状 適合ボックス 材 質システム構成図（例）
※1 NFC対応集合玄関機のGT-DMB-N、GT-DMBに限ります。
※表示できる名称は英数字のみ
となります。
※GT-2C、GT-1Aのみ
GT-4Z
GT-8DMA
GT-DMB-N
監視カメラ
制御部関連
GT-1C7
GT-1C7
GT-1C7
GT-2C
GT-2C
GT-2C
GT-1C7
GT-2C
GT-2C
GT-2C
2Cx2
2Cx2
2C
2Cx2
2Cx2
2Cx2
2Cx2
GT-4Z
2Cx2
1Px2
2Cx2
2Cx2
2Cx2
2Cx2
2Cx2
2Cx2
2Cx2
2Cx2
2Cx2
集合玄関機 : 最大5台
: PS-2420A
映像4分岐器:最大6台
系統1
系統6
系統2
～
系統5
GT-2Cには
玄関子機JH-Dも
接続可能
GT-VBC
GT-BC
JH-DA
JH-DA
JH-DA
JH-DA
300m
（通達距離）
/ 0.9mm
（線径）
同軸ケーブル 電源 アダプター機器などの取付けや設定は、簡単スムーズに行えます。
音声用と映像用
でそれぞれ2芯
ケーブルを採用
し、省施工を実現
しました。
10キー式一体型集合玄
関機に表示する、社名や
店舗名などは、スマート
フォンやパソコンで簡単
に設定できます。
親機のターミナル
ブロックは本体か
ら取り外すことが
できるので、施工
が簡単です。
音声・映像用の配線
社名や店舗名の表示設定
ターミナルブロック
シンプルな配線で省施工
本体から取り外せる
NFC搭載スマートフォン（Android） や
パソコンで簡単に設定
※1GT-MK
最大接続台数
●集合玄関機：5台（1系統3台まで）●居室親機：48台（1系統25台まで） ●管理室親機：2台
※GT-DMB-N/ GT-DMB専用GT-D-BOX
埋込ボックス 本体希望小売価格8,000
円（税別） ※GT-DMNA専用GF-D-BOX
埋込ボックス 本体希望小売価格8,000
円（税別）GT-HSA
受話器 本体希望小売価格9,800
円（税別）GT-2C +
GT-HSA
組合せ例
GT-8DMA
フルキー式8局カメラ付 集合玄関機 本体希望小売価格320,000
円（税別）GT-4DMA
フルキー式4局カメラ付 集合玄関機 本体希望小売価格290,000
円（税別） ※GT-8DMA/ GT-4DMA専用GT-202HB
露出ボックス 本体希望小売価格35,000
円（税別） ※GT-8DMA/ GT-4DMA専用GT-D4-BOX
埋込ボックス 本体希望小売価格8,000
円（税別） 仕様（GT-DMB（-N）） DC24V（PS-2420Aより供給） 拡声自動交互通話 壁埋込型（専用埋込ボックスGT-D-BOX） パネル：ステンレス 本体： ケース 自己消火性樹脂 シャーシー 自己消火性樹脂 電源電圧 通話方式 形 状 材 質 仕様（GT-DMNA） GT-NSB（集合玄関機裏面の名前検索モジュール）： DC24V（PS-2420Aから供給） その他：GT-BCとGT-VBCから供給 拡声自動交互通話 壁埋込型（専用埋込ボックスGF-D-BOX） 亜鉛ダイカスト 電源電圧 通話方式 形 状 材 質仕様
（GT-8DMA/GT-4DMA） GT-BCとGT-VBCから供給 拡声自動交互通話 壁取付型（専用埋込ボックスGT-D4-BOX）（専用露出ボックスGT-202HB） 亜鉛ダイカスト 電源電圧 通話方式 形 状 材 質組合せ例
GT-MK+
VAW-S
仕様
（GT-D-BOX / GF-D-BOX / GT-D4-BOX）SPCC1.2t 黒電着塗装 材 質
仕様
（GT-202HB） アルミ、メタリック塗装 材 質GT-MK
管理室親機 本体希望小売価格150,000
円（税別）VAW-S
卓上スタンド 本体希望小売価格1,270
円（税別）仕様
（VAW-S） 自己消火性樹脂 材 質JH-DA
カメラ付玄関子機 本体希望小売価格24,000
円（税別） ※玄関子機はGT-2Cのみ接続可能JH-D
カメラなし玄関子機 本体希望小売価格9,800
円（税別）玄関子機
仕様
（JH-DA） 自動交互通話 壁取付型 JIS1個用スイッチボックス 自己消火性樹脂 通話方式 形 状 適合ボックス 材 質仕様
（JH-D） 拡声自動交互通話 壁取付型 JIS1個用スイッチボックス 自己消火性樹脂 通話方式 形 状 適合ボックス 材 質仕様
（PS-2420A） AC100V 50/60Hz 110VA DC24V 2A 据置・壁取付型 難燃性樹脂 電源電圧 入力容量 出力電圧 出力電流 形 状 材 質仕様
（GT-BC / VBC） DC24V （電源アダプターPS-2420Aより供給） 0.9A 壁取付型 自己消火性樹脂 電源電圧 消費電力 形 状 材 質仕様
（GT-4Z） 壁取付型 自己消火性樹脂 形 状 材 質GT-BC
制御ユニット 本体希望小売価格17,000
円（税別）GT-VBC
映像制御ユニット 本体希望小売価格22,000
円（税別）GT-4Z
映像4分岐器 本体希望小売価格4,000
円（税別）PS-2420A
電源アダプター本体希望小売価格12,000
円（税別）関連機器
集合玄関機
映像制御
ユニット
〜
150m
（通達距離）
/ 0.9mm
（線径）
最遠端居室機
映像制御
ユニット
〜
仕様
（GT-MK） DC24V（電源アダプターより供給） 0.1A 電話型同時通話 壁取付・据置型（VAW-Sを使用） JIS2個用スイッチボックス（壁取付の場合） 自己消火性ABS樹脂 電源電圧 消費電流 通話方式 形 状 適合ボックス 材 質GT-1C7、GT-1M3には
AC100Vが不要
システム構成機器
GT-DMB-N
10キー式一体型 カメラ付集合玄関機 (NFC搭載あり) ※NFCマークあり 本体希望小売価格320,000
円（税別）GT-DMB
10キー式一体型 カメラ付集合玄関機 (NFC搭載あり) ※NFCマークなし 本体希望小売価格320,000
円（税別）GT-DMNA
10キー式一体型 カメラ付集合玄関機 本体希望小売価格370,000
円（税別）カメラ付集合玄関機
集合玄関機用埋込ボックス
集合玄関機用露出ボックス
管理室親機
GT-1M3
モニター付親機 （3.5型モニター/録画なし） 本体希望小売価格52,000
円（税別）GT-1C7
モニター付親機 （7型モニター/録画なし） 本体希望小売価格75,200
円（税別）GT-2C
モニター付親機 （3.5型モニター/録画あり） 本体希望小売価格56,000
円（税別）GT-1D
受話器付 モニターなし親機 本体希望小売価格15,400
円（税別）GT-1A
モニターなし親機 ※受話器接続不可 本体希望小売価格19,000
円（税別）親機
仕様
（GT-1C7） DC24V GT-BC、GT-VBCより供給 拡声自動交互通話/プレストーク通話 7型TFTカラー液晶 約38万画素 壁取付型 JIS3個用スイッチボックス 本体：自己消火性樹脂 パネル：PMMA 電源電圧 通話方式 モニター 画 素 数 形 状 適合ボックス 材 質仕様
（GT-1M3） DC24V GT-BC、GT-VBCより供給 拡声自動交互通話/プレストーク通話 3.5型TFTカラー液晶 約23万画素 壁取付型 JIS1個用スイッチボックス 本体：自己消火性樹脂 パネル：難燃性樹脂 電源電圧 通話方式 モニター 画 素 数 形 状 適合ボックス 材 質仕様
（GT-2C） DC24V 電源アダプターより供給 最大260mA 拡声自動交互通話/プレストーク通話 3.5型TFTカラー液晶 23万画素 最大40件（1件最大6画像） 最大10件 壁取付型 JIS3個用スイッチボックス 本体：自己消火性樹脂 アクリルパネル：難燃性樹脂 電源電圧 消費電流 通話方式 モニター 画 素 数 録画件数 録画保存 形 状 適合ボックス 材 質仕様
（GT-HSA） 電話型自動交互通話 本体：自己消火性樹脂 通話方式 材 質仕様
（GT-1D） GT-BCより供給 電話型同時通話 壁取付型 JIS1個用スイッチボックス 本体：自己消火性樹脂 電源電圧 通話方式 形 状 適合ボックス 材 質仕様
（GT-1A） GT-BCより供給 拡声自動交互通話/プレストーク通話 壁取付型 JIS2個用スイッチボックス 本体：自己消火性樹脂 電源電圧 通話方式 形 状 適合ボックス 材 質システム構成図（例）
※1 NFC対応集合玄関機のGT-DMB-N、GT-DMBに限ります。
※表示できる名称は英数字のみ
となります。
※GT-2C、GT-1Aのみ
GT-4Z
GT-8DMA
GT-DMB-N
監視カメラ
制御部関連
GT-1C7
GT-1C7
GT-1C7
GT-2C
GT-2C
GT-2C
GT-1C7
GT-2C
GT-2C
GT-2C
2Cx2
2Cx2
2C
2Cx2
2Cx2
2Cx2
2Cx2
GT-4Z
2Cx2
1Px2
2Cx2
2Cx2
2Cx2
2Cx2
2Cx2
2Cx2
2Cx2
2Cx2
2Cx2
集合玄関機 : 最大5台
: PS-2420A
映像4分岐器:最大6台
系統1
系統6
系統2
～
系統5
GT-2Cには
玄関子機JH-Dも
接続可能
GT-VBC
GT-BC
JH-DA
JH-DA
JH-DA
JH-DA
300m
（通達距離）
/ 0.9mm
（線径）
同軸ケーブル 電源 アダプター機器などの取付けや設定は、簡単スムーズに行えます。
音声用と映像用
でそれぞれ2芯
ケーブルを採用
し、省施工を実現
しました。
10キー式一体型集合玄
関機に表示する、社名や
店舗名などは、スマート
フォンやパソコンで簡単
に設定できます。
親機のターミナル
ブロックは本体か
ら取り外すことが
できるので、施工
が簡単です。
音声・映像用の配線
社名や店舗名の表示設定
ターミナルブロック
シンプルな配線で省施工
本体から取り外せる
NFC搭載スマートフォン（Android） や
パソコンで簡単に設定
※1GT-MK
最大接続台数
●集合玄関機：5台（1系統3台まで）●居室親機：48台（1系統25台まで） ●管理室親機：2台
※GT-DMB-N/ GT-DMB専用GT-D-BOX
埋込ボックス 本体希望小売価格8,000
円（税別） ※GT-DMNA専用GF-D-BOX
埋込ボックス 本体希望小売価格8,000
円（税別）GT-HSA
受話器 本体希望小売価格9,800
円（税別）GT-2C +
GT-HSA
組合せ例
GT-8DMA
フルキー式8局カメラ付 集合玄関機 本体希望小売価格320,000
円（税別）GT-4DMA
フルキー式4局カメラ付 集合玄関機 本体希望小売価格290,000
円（税別） ※GT-8DMA/ GT-4DMA専用GT-202HB
露出ボックス 本体希望小売価格35,000
円（税別） ※GT-8DMA/ GT-4DMA専用GT-D4-BOX
埋込ボックス 本体希望小売価格8,000
円（税別） 仕様（GT-DMB（-N）） DC24V（PS-2420Aより供給） 拡声自動交互通話 壁埋込型（専用埋込ボックスGT-D-BOX） パネル：ステンレス 本体： ケース 自己消火性樹脂 シャーシー 自己消火性樹脂 電源電圧 通話方式 形 状 材 質 仕様（GT-DMNA） GT-NSB（集合玄関機裏面の名前検索モジュール）： DC24V（PS-2420Aから供給） その他：GT-BCとGT-VBCから供給 拡声自動交互通話 壁埋込型（専用埋込ボックスGF-D-BOX） 亜鉛ダイカスト 電源電圧 通話方式 形 状 材 質仕様
（GT-8DMA/GT-4DMA） GT-BCとGT-VBCから供給 拡声自動交互通話 壁取付型（専用埋込ボックスGT-D4-BOX）（専用露出ボックスGT-202HB） 亜鉛ダイカスト 電源電圧 通話方式 形 状 材 質組合せ例
GT-MK+
VAW-S
仕様
（GT-D-BOX / GF-D-BOX / GT-D4-BOX）SPCC1.2t 黒電着塗装 材 質
仕様
（GT-202HB） アルミ、メタリック塗装 材 質GT-MK
管理室親機 本体希望小売価格150,000
円（税別）VAW-S
卓上スタンド 本体希望小売価格1,270
円（税別）仕様
（VAW-S） 自己消火性樹脂 材 質JH-DA
カメラ付玄関子機 本体希望小売価格24,000
円（税別） ※玄関子機はGT-2Cのみ接続可能JH-D
カメラなし玄関子機 本体希望小売価格9,800
円（税別）玄関子機
仕様
（JH-DA） 自動交互通話 壁取付型 JIS1個用スイッチボックス 自己消火性樹脂 通話方式 形 状 適合ボックス 材 質仕様
（JH-D） 拡声自動交互通話 壁取付型 JIS1個用スイッチボックス 自己消火性樹脂 通話方式 形 状 適合ボックス 材 質仕様
（PS-2420A） AC100V 50/60Hz 110VA DC24V 2A 据置・壁取付型 難燃性樹脂 電源電圧 入力容量 出力電圧 出力電流 形 状 材 質仕様
（GT-BC / VBC） DC24V （電源アダプターPS-2420Aより供給） 0.9A 壁取付型 自己消火性樹脂 電源電圧 消費電力 形 状 材 質仕様
（GT-4Z） 壁取付型 自己消火性樹脂 形 状 材 質GT-BC
制御ユニット 本体希望小売価格17,000
円（税別）GT-VBC
映像制御ユニット 本体希望小売価格22,000
円（税別）GT-4Z
映像4分岐器 本体希望小売価格4,000
円（税別）PS-2420A
電源アダプター本体希望小売価格12,000
円（税別）関連機器
集合玄関機
映像制御
ユニット
〜
150m
（通達距離）
/ 0.9mm
（線径）
最遠端居室機
映像制御
ユニット
〜
仕様
（GT-MK） DC24V（電源アダプターより供給） 0.1A 電話型同時通話 壁取付・据置型（VAW-Sを使用） JIS2個用スイッチボックス（壁取付の場合） 自己消火性ABS樹脂 電源電圧 消費電流 通話方式 形 状 適合ボックス 材 質GT-1C7、GT-1M3には
AC100Vが不要
テ
ナ
ン
ト
ビ
ル
の
セ
キ
ュ
リ
テ
ィ
強
化
を
サ
ポ
ー
ト
。
お
届
け
す
る
の
は
、よ
り
安
全
で
、安
心
で
き
る
環
境
で
す
。
テナントビル用インターホン
GTシステム
2018年2月現在
No.OB60105A
GT システム
ホームページ ： https://www.aiphone.co.jp/
本 社：名古屋市中区新栄町一丁目1番 明治安田生命名古屋ビル10階 〒４60-0004
品質管理の最高賞 デミング賞受賞 JQA-0291 該当製品: 標準品･受注品アイホンは
地球環境の
保全に取り組んで
います。
JQA-EM0453 本社部門 豊田工場 大宝サイト 開発センターはさらに、よりよい品質を追い求めています
●このカタログに掲載の価格には、取付工事費は含まれておりません。●商品の色は、印刷により現品と多少異なる場合がありますので、ご了承ください。●規格および外観は、改良のため予告なく変更することがありますので、あらかじめご了承ください。 商標、登録商標について•「Android」は米国 Google Inc. の米国およびその他の国における商標または登録商標です。
0120-037-704
0120-141-092
携帯電話からはつながりません。 携帯電話からは0565-43-1390
へおかけください。●AC電源直結式の機器の取付工事は「電気工事士」の資格が必要です。
無資格者の工事は感電の原因になります。
●チャイム線など既設の配線にはAC100Vが通電されている場合が
あります。利用する場合は、電気店･電気工事店等の専門の方に依頼
してください。機器の破損及び感電の原因になります。
安全上の
ご注意
● 液 晶画 面（ T F T 液 晶 パネル）
は、非常に精度の高い技術でつ
くられています。一部に画素欠
けや常時点灯するものがありま
すが故障ではありません。あら
かじめご了承ください。
●モニター付親機と玄関子機のまわりの音が大きく騒がしいとき
（子供の泣き声、ステレオの音響、強風時の風雑音など）は、音声が
とぎれて聞き取りにくくなることがあります。
●モニター付親機と玄関子機で通話するときは、相手の話が終らな
いうちに話すと、声がとぎれて聞こえることがあります。相手の話
がいったん終ったところで話すと、スムーズな通話ができます。
アイホン株式会社およびその関係会社は、お客様よりいただいたお客様の氏名･住所などの
個人情報を修理やご相談への対応、その確認や製品、サービスのご案内等のために利用し、
記録に残すことがあります。また、修理業務等を委託する場合や正当な理由がある場合は、
第三者に個人情報を開示･提供することがありますが、その場合においても個人情報を適切
に管理します。お客様がお客様相談センター・修理受付センターにお電話でご連絡いただい
た場合には､お客様のお申し出を正確に把握し､聞き漏らすことのないように、通話内容を記
録（録音など）させていただくことがあります。
●
受付時間 午前9:00～午後5：30
●
土・日曜、祝日、およびお盆、年末･年始、
ゴールデンウィークを除く。
●
受付時間 午前9:00～午後5：30
●
年中無休（365日）受付
お客様相談センター
修理受付センター
お客様相談センター･修理受付センターにおける個人情報のお取り扱いについて
液晶画面について
ハンズフリー通話について
安全に正しくお使いいただくために、ご使用の前に必ず取扱
説明書をよくお読みください。
GT-1C7
GT-DMB-N
GT-8DMA
GT-1M3
GT-2C
寸法図（mm）
・カメラ付集合玄関機
・集合玄関機用露出ボックス
・親機
・玄関子機
・関連機器
・集合玄関機用埋込ボックス
・管理室親機
GT-DMB GT-DMNA GT-8DMA GT-4DMA
VAW-S GT-MK GF-D-BOX GT-D-BOX GT-D4-BOX PS-2420A GT-4Z GT-BC GT-VBC JH-D GT-DMB-N 320 150 5.2 33 320 150 5.2 33 270 225 178 18 37 225 178 270 18 37 320 270 25 37 273 GT-1A 175 125 32 GT-1D 200 89 63 GT-HSA 177 140 約180 45 25 46 GT-2C 140 190 30 GT-1C7 165 200 1 25 GT-1M3 180 125 1.5 25 GT-202HB 245 67 200 243 290 68 245 72.5 295 110 67 305 215 69 210 216 72 96 20 90 167 52 108.5 122.5 61 108.5 122.5 61 JH-DA 129 97 6 29.5 13 0 98 28.5 108.5 122.5 61
