のタイミング/同期システムで要求される、高い信頼性を実現 します。 ■ 放送局のタイミング・アプリケーションで使用される、2台 のテクトロニクス・マスタ・シンク/マスタ・クロック・リ ファレンス・ゼネレータ(SPG8000型) ■ 最新のポストプロダクションのタイミング・アプリケー ションで使用される、2台のテクトロニクス・テスト信号ゼ ネレータ(TG8000型)
機器の構成
ECO8000型は、BNCチャンネルとLTCチャンネルを最大9 通りにユーザ設定することができます。それぞれのチャンネル は、現用、バックアップの入力、出力で構成されます。 ベース構成は、3つの50MHz高速電子スイッチ・チャンネル(オ プションでさらに6つの50MHz高速電子スイッチ、または 3GHzリレー・スイッチ・チャンネル、3チャンネルごとのグルー プ)と、オプションの4つのLTCチャンネルです。 50MHz高速電子スイッチ・チャンネルは、ブラック・バースト、 HD3値シンク、AES/DARS、ワード・クロック信号をサポー ト し ま す。3GHzリ レ ー・ ス イ ッ チ・ チ ャ ン ネ ル は、SD/ HD/3G-SDI信号とほとんどのアナログ・リファレンス信号を サポートします。 9チャンネル以上のBNCが必要なアプリケーションでは、2台 のECO8000型を組み合せてシステム構成でき、実質的に2倍 のチャンネル数(最大18のBNCチャンネルと8つのLTCチャン ネル)が利用できます。チャンネルの設定
チャンネルは、前面パネルまたはECO8000型のWebユーザ・ インタフェースから設定できます。信号振幅の異常検出レベル特長
■ アナログ・ブラック・バースト、HD 3値シンク、AES/ DARS、ワード・クロック、LTC、SD/HD/3G-SDI信号な ど、最新の放送局、制作、ポストプロダクション環境で必要 な、すべてのタイミング/同期信号の切替え ■ さまざまなアプリケーションに対応できる、スケーラブルな アーキテクチャ ■ 高速の電子スイッチ機能によるほとんどグリッチのないシン ク・ソース切替により、運用障害を最小限に抑える ■ 自動およびマニュアルによるチェンジオーバー・モード ■ チャンネルごと、および電源状態を示す前面パネルのLED障 害インジケータ ■ 二重のホットスワップ電源により、連続的なリファレンス信 号が可能 ■ ウ ェ ブ ベ ー ス の イ ン タ フ ェ ー ス に よ る リ モ ー ト 設 定 と SNMPによるステータス/アラート情報により、管理が容易アプリケーション
■ 放送局、スタジオ、モバイル、ポストプロダクション向けの シンク・ゼネレータ、タイム・リファレンス・システム ■ 配信システム・アーキテクチャ向けのマスタまたはスレーブ (GENロック)動作 ECO8000型は、最新のマスタ・シンク・アプリケーション、 シンク・タイミング・アプリケーションに必要な構成と機能を 備えた、非常に汎用性の高い自動シンク/信号チェンジオー バー・ユニットです。優れた信頼性、安定度、可用性を提供し、 HD/SD、3G-SDI信号環境用に広帯域入力チェンジオーバー自動チェンジオーバー・ユニット

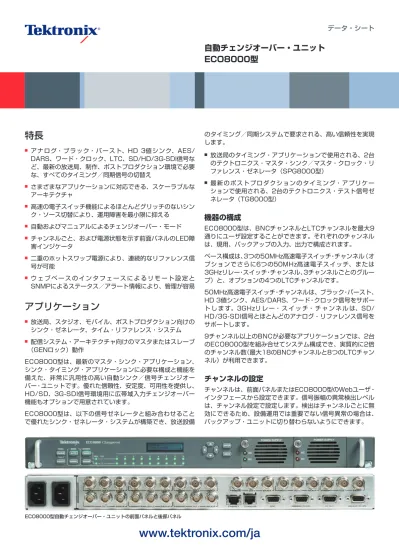

ECO8000型
チェンジオーバー・スイッチング
スイッチオンフォールト・モードでは、ECO8000型は現用 の任意の入力に障害が発生すると、自動的にバックアップ・シン ク・ソースに切り替えます。しかし、両方のシンク・ソースで 想定外のイベントが発生した場合は、2つのソースは切り替わ りません。必要な場合は、マニュアルのシンク・ソース選択で この機能を上書きすることができます。マニュアル・ソース選 択により、チェンジオーバー機能の定期テストを実行すること もできます。 50MHz高速電子スイッチ・チャンネル すべての50MHz高速電子スイッチ・チャンネルに標準装備さ れている高速電子スイッチ機能は、チェンジオーバー・スイッ チング速度を大幅に改善しており、現用とバックアップの入力 切替におけるリファレンス・シンク信号のショックを最小限に 抑えることができます。高速電子スイッチ・チャンネルはラッ チ・リレーによるバックアップがあり、電源喪失時の選択され た信号経路を維持します。 3GHzリレー・スイッチ・チャンネル(オプション) オプションの3GHzリレー・スイッチ・チャンネルはSD/ HD/3G-SDI信号に最適ですが、ほとんどのリファレンス信号 にも利用できます。このチャンネルは広帯域ラッチ・リレーを 利用しており、電源喪失における選択された信号経路を確保し ます。 LTCチャンネル(オプション) オ プ シ ョ ン のLTCチ ャ ン ネ ル 接 続 は、 テ ク ト ロ ニ ク ス の SPG8000型、TG8000型*1ゼネレータとピン互換性があり、 標準の15ピンD-SUBケーブルで接続できます。このケーブル でGPI接続もできるため、SPG8000型においてGENロック などの特定のエラー条件でチェンジオーバーをトリガすること もできます。 *1 TG8000型でLTC出力をサポートするためには、GPS7型モジュールを装備している必要があ ります。前面パネル
LCDディスプレイが装備された前面パネルでは、ソースの選 択、動作モード、障害インジケータのリセット、前面パネル操 作の無効化などが操作できます。LEDによる障害インジケータ はチャンネルごとに用意されており、電源の状態も示します。 ECO8000型をEthernetのネットワークに接続すると、これ らの機能は、同じネットワークに接続したPCのWebブラウザ で実行することができます。バックアップ電源(オプション)
オプションのホットスワップ、バックアップ電源システム(Opt. DPW)を装備することにより、電源ユニット故障によるシン ク損失のリスクを事実上回避することができ、運用の途絶を最 小限に抑えることができます。ECO8000型、ECO8020型 の独自の機能として、バックアップ電源を定期的にテストして、 電源の性能を検証します。テストで問題が検出されると、LED によって表示され、バックアップ電源を交換するよう、エラー・ メッセージが表示されます。 どの電源モジュールにも、AC、DCのLEDインジケータがあり ます。電源喪失後の10分間、LEDは点灯します。この間に、 電源またはAC電源の障害をすばやくトラブルシュートするこ とができます。アラーム/ステータス・レポート
アラームとステータス情報は、SNMP、GPI、Eメールによる 通知、ECO8000 Webユーザ・インタフェースでレポートで きます。性能
入出力 リターン・ロス(代表値) - ベースおよびOpt.REFの50MHz高速電子スイッチ・チャンネル: 35dB(300kHz~6MHz) 25dB(6~30MHz) Opt.HREFの3GHzリレー・スイッチ・チャンネル: 40dB(300kHz~6MHz) 30dB(6~30MHz) 15dB(30MHz~1.5GHz) 10dB(1.5~3GHz) インサーション・ロス - ベースおよびOpt.REFの50MHz高速電子スイッチ・チャンネル: ±0.2dB未満(DC~10MHz) -1dB未満(DC~50MHz、代表値) Opt.HREFの3GHzリレー・スイッチ・チャンネル: -0.1dB未満(DC~10MHz) -3dB未満(DC~3GHz、代表値) 約5mのBelden1694ケーブルと等価 最大スイッチング電圧 - ベースおよびOpt.REFの50MHz高速電子スイッチ・チャンネル: -3~+5V Opt.HREFの3GHzリレー・スイッチ・チャンネル: ±2.5Vピーク、1.5Vrms最大スイッチング電流(Opt. HREF) - 100mA
クロストーク(選択されていない入力~出力、またはチャンネル間) ベースおよびOpt.REFの50MHz高速電子スイッチ・チャンネル: -60dB未満(300kHz~6MHz) -40dB未満(6~50MHz) Opt.HREFの3GHzリレー・スイッチ・チャンネル: -48dB未満(DC~1.5GHz) -40dB未満(1.5~3GHz) リレー・スイッチの中断時間(Opt. HREFのみ) - スイッチが切替り、 安定するまでの時間。0.5~2ms(代表値) チャンネル・スイッチのセトリング時間(ベースおよびOpt. REFのみ、 同じ信号を両方の入力に) - チャンネルが切替り、安定するまでの時間。 2値、3値シンク: 4nsのグリッチ、その後、最終値の90%まで125ns(代表値) LTCチャンネル - LTCスレッショルド・プリセット: 0.5~5Vp-p、0.5Vステップ。差動またはシングルエンド LTC負荷レンジ: 600Ω~オープン回路 クロストーク: -60dB未満、LTC信号 スイッチングによる中断: 1ms未満(代表値) 電源 電圧:100~240VAC 周波数:50/60Hz 消費電力:50VA(最大) 環境条件 温度 - 動作時:0~+50℃、IEC1010-1準拠 非動作時:-20~+60℃ 高度 - 動作時:3,000mまで、IEC1010-1に準拠 規制 EMC - ECCouncilDirective2004/108/EC 安全性 - UL61010-1、CAN/CSA-C22.2No.61010-1に適合 EN61010-1、IEC61010-1に準拠 寸法/質量 寸法 mm 高さ 43.7 幅 483 奥行 557 質量 kg 本体 4.5
