金属製モデルの概要 モデル 1/2 金属製 3/4" 金属製 1 金属製 1-1/2 金属製 2 金属製 3 金属製 最大流量 gpm (lpm) 12 (45.4) 13.6 (51.5) 52 (197) 123 (465) 172 (651) 275 (1,041) 最大吐出圧力 psi (b

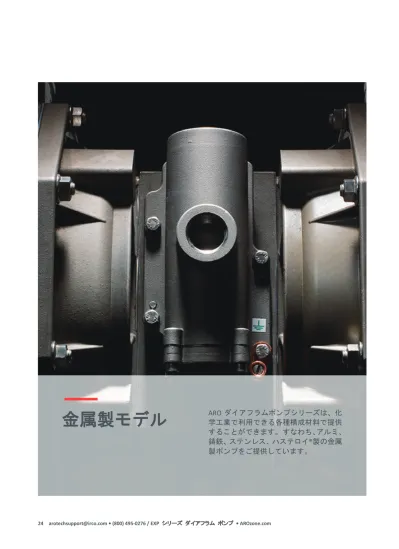

金属製モデル

ARO ダイアフラムポンプシリーズは、化

学工業で利用できる各種構成材料で提供

することができます。

_{すなわち、アルミ、}

鋳鉄、ステンレス、ハステロイ

_{®製の金属}

金属製モデル

ARO ダイアフラムポンプシリーズは、化

学工業で利用できる各種構成材料で提供

することができます。

_{すなわち、アルミ、}

鋳鉄、ステンレス、ハステロイ

_{®製の金属}

製ポンプをご提供しています。

金属製モデルの概要

モデル 1/2” 金属製 3/4" 金属製 1” 金属製 1-1/2” 金属製 2” 金属製 3” 金属製 最大流量 gpm (lpm) (45.4) 12 13.6 (51.5) 52 (197) 123 (465) 172 (651) 275 (1,041) 最大吐出圧力 psi (bar) 100 (6.9) 100 (6.9) 120 (8.3) 120 (8.3) 120 (8.3) 120 (8.3) 流体ポート 吸入/吐出 (bsp) 吸入1/2” (F) - /吐出 3/4 - 14 N.P.T.F.-2 Rp 3/4 (3/4-14BSP) 1-11-1/2” NPT Rp1(1-11 BSP) (サイドまたは センター) 1-1/2 - 11-1/2 NPTF Rp1-1/2(1-1/2 -11 BSP) (サイドまたは センター) 1-1/2 ANSI/DIN (SS のみ/センター) 2” NPTF Rp2 (2-11 BSP) (サイドまたは センター) 2” ANSI/DIN フランジ 2”管用タップ加工 (SS のみ/センター) 3” NPTF Rp3 (3-11 BSP) (センター) 3” ANSI/DIN フランジ 材質 アルミ、 ステンレス鋼 アルミ アルミ、鋳鉄 ステンレス鋼、 ハステロイ® アルミ、鋳鉄 ステンレス鋼、 ハステロイ® アルミ、鋳鉄 ステンレス鋼、 ハステロイ® アルミ、鋳鉄 ステンレス鋼、 ハステロイ® ポンプ重量 lbs (kg) 10.4 (4.7) PD05A-XAS-X-B 16.6 (7.5) PD05A-XSS-X-B 8.0 (3.7) PD05R-XAS-X-B 14.3 (6.5) PD05R-XSS-X-B 8.74 (3.96) 20.7 (9.4) アルミ 35.2 (16.0) 鋳鉄 38.2 (17.3) SS 39.6 (18.0) ハステロイ アルミエアー モーターの場合 4.65 (2.11) 増加 SS エアー モーターの場合 11.09 (5.03) 増加 37.7 (17.1) アルミ 73.2 (33.2) 鋳鉄 61.2 (27.8) SS 86.9 (39.4) ハステロイ アルミエアー モーターの場合 3.08 (1.40) 増加 SS エアー モーターの場合 14.39 (6.53) 増加 64 (29) アルミ 133 (60) 鋳鉄 122 (55.3) SS ボルト止め 114 (51.7) SS フランジ 122 (55.3) ハステロイ 鋳鉄または SS エアー モーターの場合 34 (15) 増加 113 (51.3) アルミ 197 (89.4) 鋳鉄 203 (92.1) SS 203 (92.1) ハステロイ SS エアー モーターの場合 40 (18.1) 増加 最大固形物 in (mm) 3/32 (2.4) 3/32 (2.4) 1/8 (3.32) 1/4 (6.4) 1/4 (6.4) 3/8 (9.5) 最大乾燥吸込揚程 ft (m) 15 (4.5) 15 (4.5) 19 (5.7) 14 (4.2) 14 (4.2) 14 (4.2) 推奨フィルタ/ レギュレータ P39124-624 P39124-624 P39224-614 P39344-614 P39354-614 P39454-614 エアーラインキット 66073-1 66073-1 66073-2 66084-1 66109 66109

1/2"金属製モデル

コンパクト

シリーズ ポンプ

弊社コンパクトシリーズの

1/2"金属製ポンプは、小さな外形に大きな性能を納めました。

最大

_{14.4 GPM (54.5 LPM)までの流量と広範囲の材質、ポート構成を特徴としています。}

圧力比： _1:1 最大流量： _{12.0 g.p.m.(45.4 l.p.m.)} 1 サイクル当たりの 0.039 Gallons (0.15 Liters) 容積： エアー吸入口_{(メス)： 1/4 - 18 P.T.F.SAE Short (PD05R-X-X-B モデル)} 1/4 - 18 N.P.T.F - 1 (PD05A-X-X-B モデル) 流体吸入_{/吐出口： 1/2 - 14 N.P.T.F. - 1} Rp 1/2 (1/2 -14 BSP)

最大動作圧_{(bar): 100-psi (6.9-bar)}

浮遊固形物最大直径 _{3/32-in.(2.4-mm)} 重量 _{lbs (kg)： PD05A-XAS-XXX-B 10.4 (4.7)} PD05A-XSS-XXX-B 16.6 (7.5) PD05R-XAS-XXX-B 8.0 (3.7) PD05R-XSS-XXX-B 14.3 (6.5) 最大乾燥吸入揚程_{ft(m) : 15 (4.5)}

騒音レベル： _{70 PSI 60 Cycles/Min 75 db(A)}

マフラー： _{PD05A - 93110; PD05R - 一体}



発注型式

ポジション

1

2

3

4

5

6

7

8

9

10 11

例：

_PX05

_X

_-

_X

_X

_S

_-

_X

_X

_X

_-

_B

_-

_X

_X

ポジション1 モデル シリーズ ポジション2 センター セクション ポジション3 流体接続 方法 ポジション4 ウェット パーツ ポジション5 ハードウェア ポジション6 シート材質 ポジション7 ボール材質 ポジション8 ダイアフラム 材質 ポジション9 D - 標準型 E - リモート 作動可能 A - アルミ R - ポリプロ ピレン A - 1/2 - 14 N.P.T.F. - 1 B - Rp 1/2 (1/2 – 14 BSP) A - アルミ S - ステンレス鋼 S - ステンレ ス鋼 F - アルミ P -ポリプロピレ ン S - ステンレス鋼 A - サントプレン C - ハイトレル® G - ニトリル S - ステンレス鋼 T - PTFE U - ポリウレタン V - バイトン A - サントプレン C - ハイトレル® G - ニトリル L - 長寿命 PTFE T - PTFE/ サントプレン U - ポリウレタン V - バイトン リビジョンレベル ポジション _10、 11 特殊コード 電 子 イ ン タ ー フ ェ ー ス 付 き ポ ン プ の 流 体 制御オプション (PE05 モデル)詳細な説明に ついては27 ページを 参照。



アクセサリー

エアーライン接続キット

| 66073-1

(ピギーバック フィルタ/レギュレータ：ゲージ、 パイプニップル、5 フィート空気ホース付属)

サイクル

カウンター キット| 66975

壁設置ブラケット

キット| 76763

オプション

マフラー| 93110、637438 キットとともに使用

サービスリペアキット

| 637428 (空気セクション)

637427-XX (流体セクション)

エアーライン接続キット 66073-1

1/2"金属製モデル

コンパクト

シリーズ ポンプ

弊社コンパクトシリーズの

1/2"金属製ポンプは、小さな外形に大きな性能を納めました。

最大

_{14.4 GPM (54.5 LPM)までの流量と広範囲の材質、ポート構成を特徴としています。}

圧力比： _1:1 最大流量： _{12.0 g.p.m.(45.4 l.p.m.)} 1 サイクル当たりの 0.039 Gallons (0.15 Liters) 容積： エアー吸入口_{(メス)： 1/4 - 18 P.T.F.SAE Short (PD05R-X-X-B モデル)} 1/4 - 18 N.P.T.F - 1 (PD05A-X-X-B モデル) 流体吸入_{/吐出口： 1/2 - 14 N.P.T.F. - 1} Rp 1/2 (1/2 -14 BSP)

最大動作圧_{(bar): 100-psi (6.9-bar)}

浮遊固形物最大直径 _{3/32-in.(2.4-mm)} 重量 _{lbs (kg)： PD05A-XAS-XXX-B 10.4 (4.7)} PD05A-XSS-XXX-B 16.6 (7.5) PD05R-XAS-XXX-B 8.0 (3.7) PD05R-XSS-XXX-B 14.3 (6.5) 最大乾燥吸入揚程_{ft(m) : 15 (4.5)}

騒音レベル： _{70 PSI 60 Cycles/Min 75 db(A)}

マフラー： _{PD05A - 93110; PD05R - 一体}



発注型式

ポジション

1

2

3

4

5

6

7

8

9

10 11

例：

_PX05

_X

_-

_X

_X

_S

_-

_X

_X

_X

_-

_B

_-

_X

_X

ポジション1 モデル シリーズ ポジション2 センター セクション ポジション3 流体接続 方法 ポジション4 ウェット パーツ ポジション5 ハードウェア ポジション6 シート材質 ポジション7 ボール材質 ポジション8 ダイアフラム 材質 ポジション9 D - 標準型 E - リモート 作動可能 A - アルミ R - ポリプロ ピレン A - 1/2 - 14 N.P.T.F. - 1 B - Rp 1/2 (1/2 – 14 BSP) A - アルミ S - ステンレス鋼 S - ステンレ ス鋼 F - アルミ P -ポリプロピレ ン S - ステンレス鋼 A - サントプレン C - ハイトレル® G - ニトリル S - ステンレス鋼 T - PTFE U - ポリウレタン V - バイトン A - サントプレン C - ハイトレル® G - ニトリル L - 長寿命 PTFE T - PTFE/ サントプレン U - ポリウレタン V - バイトン リビジョンレベル ポジション _10、 11 特殊コード 電 子 イ ン タ ー フ ェ ー ス 付 き ポ ン プ の 流 体 制御オプション (PE05 モデル)詳細な説明に ついては27 ページを 参照。



アクセサリー

エアーライン接続キット

| 66073-1

(ピギーバック フィルタ/レギュレータ：ゲージ、 パイプニップル、5 フィート空気ホース付属)

サイクル

カウンター キット| 66975

壁設置ブラケット

キット| 76763

オプション

マフラー| 93110、637438 キットとともに使用

サービスリペアキット

| 637428 (空気セクション)

637427-XX (流体セクション)

エアーライン接続キット 66073-1

1/2” 金属製ポンプ、寸法と流量特性図

発注型式 ポジション 10

特殊コード

1

(特殊コードが無い場合には空欄) A - ソレノイド 120VAC G - ソレノイド 12VDC ATEX/IECex B - ソレノイド 12VDC H - ソレノイド 24VDC ATEX/IECex C - ソレノイド 240VAC J - 120VAC NEC/CEC

D - ソレノイド 24VDC K - ソレノイド 220VAC ATEX/IECex E - 12vDC NEC/CEC N - コイルなしソレノイド F - 24vDC NEC/CEC 0 - 標準バルブブロック (ソレノイドなし) 発注型式 _{ポジション 11}

特殊コード

2

(特殊コードが無い場合には空欄) E - エンドオブストローク フィードバック + 漏れ検知 L - 漏れ検知 F - エンドオブストローク フィードバック M -漏れ検知 ATEX/IECex/NEC/CEC G - エンドオブストローク ATEX/IECex/NEC/CEC 0 - オプションなし H - エンドオブストローク/漏れ検知 ATEX/IECex/NEC/CEC 寸法 A - 8-1/8 in (206.0 mm) G - 下記参照 N - 6-5/16 in (159.9 mm) B - 11-1/16 in (280.4 mm) H - 4-7/8 in (123.8 mm) P - 下記参照 C - 6-1/8 in (155.6 mm) J - 5-1/2 in (139.7 mm) Q - 1-1/4 in (31.6 mm) D - 2 in (50.8 mm) K - 5/16 in (8.0 mm) R - 下記参照 E - 下記参照 L - 1-1/4 in (31.8 mm) S - 3-1/16 in (77.8 mm) F - 6 in (152.4 mm) M - 3/8 in (9.5 mm) 寸法 PD05A-XXS-XXX-B PD05R-XXS-XXX-B “E” 8-3/32 in (205.5 mm) 6-23/32 in (170.6 mm) “G” 11-3/4 in (297.9 mm) 11-21/32 in (296.0 mm) “P” 4-5/16 in (109.3 mm) 3-27/32 in (97.4 mm) “R” 8-7/32 in (208.5 mm) 7-11/16 in (194.9 mm) フルサイズの流量曲線については、www.AROzone.com を 参照してください。 さらに詳しい情報については、テクニカルサポート、 1.800.495.0276 にお問い合わせください。 空気吸入口 1/4-18 NPTF - 1 吐出口. 空気吸入口 1/4-18 PTF SAE ショート 吸入口. 吸入口. 吸入口. 吐出口. 金属製 1-1/2" PX15X-XXX-XXX ダイアフラムポンプ 消費空気量(リッター/SEG) 消費空気量(SCFM) 全 吐 出 ヘ ッ ド (2. 31 FT = 1 PS I) 全 吐 出 ヘ ッ ド 容量 (U.S.ガロン毎分) 必 要 吸 込 ヘ ッ ド (フ ィ ー ト ) 必 要 吸 込 ヘ ッ ド (メ ー ト ル 単 位 ) 流量 (リッター/分) フ ィ ー ト メ ー ト ル

3/4"金属製モデル

コンパクト

シリーズ ポンプ

弊社コンパクトシリーズの

_{3/4"金属製ポンプは、小さな外形に大きな性能を納めました。}

最大

_{14.8 GPM (56 LPM)までの流量と広範囲の材質、ポート構成を特徴としています。}

圧力比： _1:1 最大流量： _{13.6-g.p.m.(51.5-l.p.m.)} 1 サイクル当たりの 0.030-Gallons (0.11-Liters) 容積： エアー吸入口_{(メス)： 1/4 - 18 P.T.F.SAE Short} 流体吸入_{/吐出口： 3/4 - 14 N.P.T.F.-2} Rp 3/4 (3/4 -14 BSP)

最大動作圧_{(bar): 100 psi (6.9 bar)}

浮遊固形物最大直径 _{3/32” (2.4-mm)}

重量 _{lbs (kg)： 8.74 (3.96)}

最大乾燥吸入揚程_{ft(m) : 15 (4.5)}

騒音レベル： _{70 PSI 60 Cycles/Min 75 db(A)}



発注型式

ポジション

1

2

3

4

5

6

7

8

9

10

例：

_PX07

_X

_-

_X

_X

_S

_-

_X

_X

_X

_-

_X

_X

ポジション1 モデル シリーズ ポジション2 センター セクション ポジション₃ 接続方法 ポジション4 ウェット パーツ ポジション₅ ハードウェア ポジション6 シート材質 ポジション7 ボール材質 ポジション8 ダイアフラム 材質 ポジション₉ および10 D - 標準型ポンプ E - リモート 作動可能 R - ポ リ プ ロ ピ レン A - 3/4 – 14 N.P.T.F.-2 B - Rp 3/4 (3/4 -14 BSP、 平行) A - アルミ S - ス テ ン レ ス 鋼 F - アルミ P - ポ リ プ ロ ピ レン A - サントプレン C - ハイトレル T - PTFE A - サントプレン C - ハイトレル L - 長寿命 PTFE T - PTFE 電 子 イ ン タ ー フ ェ ー ス 付 き ポ ン プ の 流 体 制 御 オ プ シ ョ ン(PE07 モデル)。詳 細 な 説 明 に つ い て は29 ページを参照。



アクセサリー

エアーライン接続キット

| 66073-1

(ピギーバック フィルタ/レギュレータ：ゲージ、 パイプニップル、_{5 フィート空気ホース付属)}

サイクル

カウンター キット | 66975

壁設置ブラケット

_{キット| 76763}

オプション

マフラー| 93110、637438 キットとともに使用

サービスリペアキット

| 637428 (空気セクション)

637427-XX (流体セクション)

エアーライン接続キット 66073-1

3/4"金属製モデル

コンパクト

シリーズ ポンプ

弊社コンパクトシリーズの

_{3/4"金属製ポンプは、小さな外形に大きな性能を納めました。}

最大

_{14.8 GPM (56 LPM)までの流量と広範囲の材質、ポート構成を特徴としています。}

圧力比： _1:1 最大流量： _{13.6-g.p.m.(51.5-l.p.m.)} 1 サイクル当たりの 0.030-Gallons (0.11-Liters) 容積： エアー吸入口_{(メス)： 1/4 - 18 P.T.F.SAE Short} 流体吸入_{/吐出口： 3/4 - 14 N.P.T.F.-2} Rp 3/4 (3/4 -14 BSP)

最大動作圧_{(bar): 100 psi (6.9 bar)}

浮遊固形物最大直径 _{3/32” (2.4-mm)}

重量 _{lbs (kg)： 8.74 (3.96)}

最大乾燥吸入揚程_{ft(m) : 15 (4.5)}

騒音レベル： _{70 PSI 60 Cycles/Min 75 db(A)}



発注型式

ポジション

1

2

3

4

5

6

7

8

9

10

例：

_PX07

_X

_-

_X

_X

_S

_-

_X

_X

_X

_-

_X

_X

ポジション1 モデル シリーズ ポジション2 センター セクション ポジション₃ 接続方法 ポジション4 ウェット パーツ ポジション₅ ハードウェア ポジション6 シート材質 ポジション7 ボール材質 ポジション8 ダイアフラム 材質 ポジション₉ および10 D - 標準型ポンプ E - リモート 作動可能 R - ポ リ プ ロ ピ レン A - 3/4 – 14 N.P.T.F.-2 B - Rp 3/4 (3/4 -14 BSP、 平行) A - アルミ S - ス テ ン レ ス 鋼 F - アルミ P - ポ リ プ ロ ピ レン A - サントプレン C - ハイトレル T - PTFE A - サントプレン C - ハイトレル L - 長寿命 PTFE T - PTFE 電 子 イ ン タ ー フ ェ ー ス 付 き ポ ン プ の 流 体 制 御 オ プ シ ョ ン(PE07 モデル)。詳 細 な 説 明 に つ い て は29 ページを参照。



アクセサリー

エアーライン接続キット

| 66073-1

(ピギーバック フィルタ/レギュレータ：ゲージ、 パイプニップル、_{5 フィート空気ホース付属)}

サイクル

カウンター キット | 66975

壁設置ブラケット

_{キット| 76763}

オプション

マフラー| 93110、637438 キットとともに使用

サービスリペアキット

| 637428 (空気セクション)

637427-XX (流体セクション)

エアーライン接続キット 66073-1

1/2” 金属製ポンプ、寸法と流量特性図

発注型式 ポジション 9

特殊コード

1

(特殊コードが無い場合には空欄) A - ソレノイド 120VAC G - ソレノイド 12VDC ATEX/IECex B - ソレノイド 12VDC H - ソレノイド 24VDC ATEX/IECex C - ソレノイド 240VAC J - 120VAC NEC/CEC

D - ソレノイド 24VDC K - ソレノイド 220VAC ATEX/IECex E - 12vDC NEC/CEC N - コイルなしソレノイド F - 24vDC NEC/CEC 0 - 標準バルブブロック (ソレノイドなし) 発注型式 _{ポジション 10}

特殊コード

2

(特殊コードが無い場合には空欄) E - エンドオブストローク フィードバック + 漏れ検知 L - 漏れ検知 F - エンドオブストローク フィードバック M -漏れ検知 ATEX/IECex/NEC/CEC G - エンドオブストローク ATEX/IECex/NEC/CEC 0 - オプションなし H - エンドオブストローク/漏れ検知 ATEX/IECex/NEC/CEC 寸法 A - 9-9/32 in (235.3 mm) F - 6 in (152.4 mm) L - 3-29/32 in (99.2 mm) B - 11-1/16 in (280.4 mm) G - 11-7/8 in (301.2 mm) M – 3/8 in (9.5 mm) C - 6-1/8 in (155.6 mm) H - 4-29/32 in (124.2 mm) N - 6-5/16 in (159.8 mm) D - 2 in (50.8 mm) J - 5-1/2 in (139.7 mm) E - 6-23/32 in (170.6 mm) K - 5/16 in (8.0 mm) 搬送材吸入口 “P” 搬送材吐出口 “Q” AAS-PXX 3/4 - 14 N.P.T.F. - 2 3/4 - 14 N.P.T.F. - 2 BAS-PXX Rp 3/4 (3/4 - 14 BSP) Rp 3/4 (3/4 - 14 BSP) 寸法は、インチ(mm)単位で表示しますが、参考寸法です。 空気吸入口 1/4-18 PTF SAE Shor フルサイズの流量曲線については、www.AROzone.com を 参照してください。 さらに詳しい情報については、テクニカルサポート、 1.800.495.0276 にお問い合わせください。 金属製 ¾" PD07R-XAS-PXX ダイアフラムポンプ 消費空気量(リッター/SEG) 消費空気量(SCFM) 全 吐 出 ヘ ッ ド (2. 31 FT = 1 PS I) 全 吐 出 ヘ ッ ド 容量 (U.S.ガロン毎分) 必 要 吸 込 ヘ ッ ド (フ ィ ー ト ) 必 要 吸 込 ヘ ッ ド (メ ー ト ル 単 位 ) 流量 (リッター/分) フ ィ ー ト メ ー ト ル

1"金属製モデル

弊社

EXP 1”ダイアフラムポンプは、最大

52.2 GPM (197.6 LPM)までの流量を達成し、広範囲の材質、

ポート構成を特徴としています。これらのポンプは、窯業・工業・化学・石油分野の搬送・充填・再循

環・計量目的でご利用いただいています。

圧力比： _1:1 最大流量_{GPM (LPM)： 52 (197)} 1 サイクル当たりの 容積： _{0.232 (0.88)} エアー吸入口_{(メス)： 1/4 - 18 N.P.T.} 流体吸入_{/吐出口： 1 - 11-1/2 N.P.T.F.-1, Rp1(1-11 BSP)} 最高動作圧力 _{psi(bar)： 120 (8.3)} 浮遊固形物最大直径 _{in.(mm): 1/8” (3.3)} 重量 _{lbs (kg)： PX10R-XAX-XXX 20.7 (9.4)} PX10R-XCX-XXX 35.2 (16.0) PX10R-XHX-XXX 39.6 (18.0) PX10R-XSX-XXX 38.2 (17.3) 注： _{アルミエアーモーターでは、4.65 lbs (2.11 kg) 増加} ステンレス鋼エアーモーターでは、_{11.09 lbs (5.03 kg) 増加} 最大乾燥吸入揚程_{ft(m) : 19 (5.7)}

騒音レベル： 70 PSI 60 Cycles/Min 80.6 db(A)

マフラー付属： 93110



発注型式

ポジション

1

2

3

4

5

6

7

8

9

10

例：

_PX10

_X

_-

_X

_X

_X

_-

_X

_X

_X

_-

_X

_X

ポジション1 モデル シリーズ ポジション2 センター セクション ポジション₃ 接続方法 ポジション4 ウェット パーツ ポジション₅ ハードウェア ポジション6 シート材質 ポジション7 ボール材質 ポジション8 ダイアフラム 材質 ポジション₉ および10 PD10 - 標準型 ポンプ PE10 - 電子インタ ーフェース アクセス可 能ポンプ A - アルミ R - ポ リ プ ロ ピ レン S - ス テ ン レ ス 鋼 A - NPTF ネジ B - BSP ネジ A - アルミ C - 鋳鉄 H - ハステロイ-C S - ステンレス鋼 P - メッキ鋼 S - ス テ ン レ ス 鋼 A - サントプレン C - ハイトレル E - 炭素鋼 F - アルミ G - ニトリル H - 440 SS L - ハステロイ-C S - 316 SS A - サントプレン C - ハイトレル G - ニトリル S - 316 SS T - PTFE V - バイトン A - サントプレン C - ハイトレル G - ブナ-N L - 長寿命 PTFE M - 医 療 グ レ ー ド サントプレン T - PTFE/ サ ン ト プ レン V - バイトン 電 子 イ ン タ ー フ ェ ー ス 付 き ポ ン プ の 流 体 制 御 オ プ シ ョ ン(PE10 モデル)。詳 細 な 説 明 に つ い て は31 ページを参照。



アクセサリー

エアーライン接続キット｜

_66073-2

(ピギーバック フィルタ/レギュレータ：ゲージ、 パイプニップル、_{5 フィート空気ホース付属)}

ダイアフラム故障検知｜

67237

サイクル

カウンター キット｜66350

サイクルセンサーキット｜

67350 (PE10X ポンプモデルが必要)

サービスリペアキット｜

637397 (PX10A、PX10R、PX10S 用エアーモーター)、

637401-XX (流体セクション)

637395-X (メジャーエアーバルブアッセンブリ)

1"金属製モデル

弊社

EXP 1”ダイアフラムポンプは、最大

52.2 GPM (197.6 LPM)までの流量を達成し、広範囲の材質、

ポート構成を特徴としています。これらのポンプは、窯業・工業・化学・石油分野の搬送・充填・再循

環・計量目的でご利用いただいています。

圧力比： _1:1 最大流量_{GPM (LPM)： 52 (197)} 1 サイクル当たりの 容積： _{0.232 (0.88)} エアー吸入口_{(メス)： 1/4 - 18 N.P.T.} 流体吸入_{/吐出口： 1 - 11-1/2 N.P.T.F.-1, Rp1(1-11 BSP)} 最高動作圧力 _{psi(bar)： 120 (8.3)} 浮遊固形物最大直径 _{in.(mm): 1/8” (3.3)} 重量 _{lbs (kg)： PX10R-XAX-XXX 20.7 (9.4)} PX10R-XCX-XXX 35.2 (16.0) PX10R-XHX-XXX 39.6 (18.0) PX10R-XSX-XXX 38.2 (17.3) 注： _{アルミエアーモーターでは、4.65 lbs (2.11 kg) 増加} ステンレス鋼エアーモーターでは、_{11.09 lbs (5.03 kg) 増加} 最大乾燥吸入揚程_{ft(m) : 19 (5.7)}

騒音レベル： 70 PSI 60 Cycles/Min 80.6 db(A)

マフラー付属： 93110



発注型式

ポジション

1

2

3

4

5

6

7

8

9

10

例：

_PX10

_X

_-

_X

_X

_X

_-

_X

_X

_X

_-

_X

_X

ポジション1 モデル シリーズ ポジション2 センター セクション ポジション₃ 接続方法 ポジション4 ウェット パーツ ポジション₅ ハードウェア ポジション6 シート材質 ポジション7 ボール材質 ポジション8 ダイアフラム 材質 ポジション₉ および10 PD10 - 標準型 ポンプ PE10 - 電子インタ ーフェース アクセス可 能ポンプ A - アルミ R - ポ リ プ ロ ピ レン S - ス テ ン レ ス 鋼 A - NPTF ネジ B - BSP ネジ A - アルミ C - 鋳鉄 H - ハステロイ-C S - ステンレス鋼 P - メッキ鋼 S - ス テ ン レ ス 鋼 A - サントプレン C - ハイトレル E - 炭素鋼 F - アルミ G - ニトリル H - 440 SS L - ハステロイ-C S - 316 SS A - サントプレン C - ハイトレル G - ニトリル S - 316 SS T - PTFE V - バイトン A - サントプレン C - ハイトレル G - ブナ-N L - 長寿命 PTFE M - 医 療 グ レ ー ド サントプレン T - PTFE/ サ ン ト プ レン V - バイトン 電 子 イ ン タ ー フ ェ ー ス 付 き ポ ン プ の 流 体 制 御 オ プ シ ョ ン(PE10 モデル)。詳 細 な 説 明 に つ い て は31 ページを参照。



アクセサリー

エアーライン接続キット｜

_66073-2

(ピギーバック フィルタ/レギュレータ：ゲージ、 パイプニップル、_{5 フィート空気ホース付属)}

ダイアフラム故障検知｜

67237

サイクル

カウンター キット｜66350

サイクルセンサーキット｜

67350 (PE10X ポンプモデルが必要)

サービスリペアキット｜

637397 (PX10A、PX10R、PX10S 用エアーモーター)、

637401-XX (流体セクション)

637395-X (メジャーエアーバルブアッセンブリ)

1” 金属製ポンプ、寸法と流量特性図

発注型式 ポジション 9

特殊コード

1

(特殊コードが無い場合には空欄) A - ソレノイド 120VAC G - ソレノイド 12VDC ATEX/IECex B - ソレノイド 12VDC H - ソレノイド 24VDC ATEX/IECex C - ソレノイド 240VAC J - 120VAC NEC/CEC

D - ソレノイド 24VDC K - ソレノイド 220VAC ATEX/IECex E - 12vDC NEC/CEC N - コイルなしソレノイド F - 24vDC NEC/CEC 0 - 標準バルブブロック (ソレノイドなし) 発注型式 _{ポジション 10}

特殊コード

2

(特殊コードが無い場合には空欄) E - エンドオブストローク フィードバック + 漏れ検知 L - 漏れ検知 F - エンドオブストローク フィードバック M -漏れ検知 ATEX/IECex/NEC/CEC G - エンドオブストローク ATEX/IECex/NEC/CEC 0 - オプションなし H - エンドオブストローク/漏れ検知 ATEX/IECex/NEC/CEC 寸法 A - 12-11/32” (313.2 mm) G - 12-7/16” (315.9 mm) N - 下記参照 B - 11-9/16” (293.7 mm) H - 6-1/4” (158.8 mm) P - 5/27/32” (148.2 mm) C - 4” (101.6 mm) J - 7-5/16” (185.7 mm) Q - 12” (304.8 mm) D - 1-1/4” (31.8 mm) K - 13/32” (10.3 mm) R - 下記参照 E - 下記参照 L 1-1/2” (38.1 mm) F - 下記参照 M 6-15/32” (164.3 mm) “E” “F” “R” PX10A-XXX-XXX --- 8-1/8” (206.4 mm) 14-1/32” (356.2 mm) PX10B-XXX-XXX 11-1/32” (279.5 mm) 8-5/16” (211.1 mm) --- PX10S-XXX-XXX --- 8-3/16” (207.9 mm) 13-27/32” (351.4 mm) “N” PX10X-XAX-XXX 1/4” (6.4 mm) PX10X-XCX-XXX 9/32” (7.1 mm) PX10X-XHX-XXX 9/32” (7.1 mm) PX10X-XSX-XXX 9/32” (7.1 mm) 1-11-1/2 N.P.T.F.-1 (PX10P-AXX-XXX) Rp1 1-11 BSP (PX10P-BXX-XXX) 空気吸気口1/4 -18 N.P.T. 空気排気口3/4 -14 N.P.T. 吐出口 吸入口 吸入ポート フルサイズの流量曲線については、_{www.AROzone.com を} 参照してください。 さらに詳しい情報については、テクニカルサポート、 1.800.495.0276 にお問い合わせください。 PX10X-XXX-XXX 1” 金属製ダイアフラムポンプ 消費空気量(リッター/SEG) 消費空気量(SCFM) 全 吐 出 ヘ ッ ド (2. 31 FT = 1 PS I) 全 吐 出 ヘ ッ ド 容量 (U.S.ガロン/分) 必 要 吸 込 ヘ ッ ド (フ ィ ー ト ) 必 要 吸 込 ヘ ッ ド (メ ー ト ル 単 位 ) 流量(リッター/分) フ ィ ー ト メ ー ト ル

1-1/2"金属製モデル

ARO 1-1/2”金属製ダイアフラムポンプは、最大

123.1 GPM (465.9 LPM)までの流量を達成し、広範囲の

材質、ポート構成を特徴としています。これらのポンプは、塗料・石油天然ガス・化学・石油分野の搬

送・充填・再循環・計量目的で頻繁にご利用いただいています。

圧力比： _1:1 最大流量_{GPM (LPM)： 123 (465)} 1 サイクル当たりの 0.617 (2.34) 容積： エアー吸入口_{(メス)： 1/2 - 14 N.P.T.} 流体吸入_{/吐出口： 1-1/2” - 11-1/2 N.P.T.F.-1, Rp1-1/2(1-1/2-11BSP)} 1-1/2” A.N.S.I./DIN フランジ 最高動作圧力 _{psi(bar)： 120 (8.3)} 浮遊固形物最大直径 _{in.(mm): 1/4” (6.4)} 重量 _{lbs (kg)： PX15R-XAX-XXX 37.7 (17.1)} PX15R-XCX-XXX 73.2 (33.2) PX15R-XSX-XXX 61.2 (27.8) PX15R-XHX-XXX 86.9 (39.4) 注： _{アルミエアーモーターセクションでは、} 2.14 lbs (0.97 kg) 増加 ステンレス鋼エアーモーターセクションでは、18.14 lbs (8.23 kg)増加 最大乾燥吸入揚程ft(m) : 14 (4.2)

騒音レベル： 70 PSI 50 Cycles/Min 81.0 db(A)

マフラー付属： 350-568



発注型式

ポジション

1

2

3

4

5

6

7

8

9

10

例：

_PX15

_X

_-

_X

_X

_X

_-

_X

_X

_X

_-

_X

_X

ポジション1 モデル シリーズ ポジション2 センター セクション ポジション₃ 接続方法 ポジション4 ウェット パーツ ポジション₅ ハードウェア ポジション6 シート材質 ポジション7 ボール材質 ポジション8 ダイアフラム 材質 ポジション₉ および10 PD15 - 標準型 ポンプ PE10 - 電子インタ ーフェース アクセス可 能ポンプ A - アルミ R - ポ リ プ ロ ピ レン S - ス テ ン レ ス 鋼 A - NPTF ネジ B - BSP ネジ Y - 1-1/2” A.N.S.I./DIN フランジ (センター) A - アルミ C - 鋳鉄 H - ハステロイ-C S - ステンレス鋼 P - メッキ鋼 S - ス テ ン レ ス 鋼 A - サントプレン C - ハイトレル E - 炭素鋼 F - アルミ G - ニトリル H - 440 ステンレス鋼 L - ハステロイ-C S - 316 ステンレス鋼 A - サントプレン C - ハイトレル G - ニトリル S - 316 SS T - PTFE V - バイトン A - サントプレン C - ハイトレル G - ブナ-N L - 長寿命 PTFE M - 医 療 グ レ ー ド サントプレン T - PTFE/ サントプレン V - バイトン 電 子 イ ン タ ー フ ェ ー ス 付 き ポ ン プ の 流 体 制 御 オ プ シ ョ ン(PE15 モデル)。詳 細 な 説 明 に つ い て は33 ページを参照。



アクセサリー

エアーライン接続キット

_{| 66084-1}

(ピギーバック フィルタ/レギュレータ：ゲージ、パイプニップル、5 フィート空気ホース付属)

ダイアフラム故障検知

_{| 67237}

サイクル

カウンター キット | 67350

サービスリペアキット｜

_{637389 (PX15X 用エアーモーター)、キット番号 637375-XX (流体セクション)、}

637390-X (メジャーエアーバルブアッセンブリ)

1-1/2"金属製モデル

ARO 1-1/2”金属製ダイアフラムポンプは、最大

123.1 GPM (465.9 LPM)までの流量を達成し、広範囲の

材質、ポート構成を特徴としています。これらのポンプは、塗料・石油天然ガス・化学・石油分野の搬

送・充填・再循環・計量目的で頻繁にご利用いただいています。

圧力比： _1:1 最大流量_{GPM (LPM)： 123 (465)} 1 サイクル当たりの 0.617 (2.34) 容積： エアー吸入口_{(メス)： 1/2 - 14 N.P.T.} 流体吸入_{/吐出口： 1-1/2” - 11-1/2 N.P.T.F.-1, Rp1-1/2(1-1/2-11BSP)} 1-1/2” A.N.S.I./DIN フランジ 最高動作圧力 _{psi(bar)： 120 (8.3)} 浮遊固形物最大直径 _{in.(mm): 1/4” (6.4)} 重量 _{lbs (kg)： PX15R-XAX-XXX 37.7 (17.1)} PX15R-XCX-XXX 73.2 (33.2) PX15R-XSX-XXX 61.2 (27.8) PX15R-XHX-XXX 86.9 (39.4) 注： _{アルミエアーモーターセクションでは、} 2.14 lbs (0.97 kg) 増加 ステンレス鋼エアーモーターセクションでは、18.14 lbs (8.23 kg)増加 最大乾燥吸入揚程ft(m) : 14 (4.2)

騒音レベル： 70 PSI 50 Cycles/Min 81.0 db(A)

マフラー付属： 350-568



発注型式

ポジション

1

2

3

4

5

6

7

8

9

10

例：

_PX15

_X

_-

_X

_X

_X

_-

_X

_X

_X

_-

_X

_X

ポジション1 モデル シリーズ ポジション2 センター セクション ポジション₃ 接続方法 ポジション4 ウェット パーツ ポジション₅ ハードウェア ポジション6 シート材質 ポジション7 ボール材質 ポジション8 ダイアフラム 材質 ポジション₉ および10 PD15 - 標準型 ポンプ PE10 - 電子インタ ーフェース アクセス可 能ポンプ A - アルミ R - ポ リ プ ロ ピ レン S - ス テ ン レ ス 鋼 A - NPTF ネジ B - BSP ネジ Y - 1-1/2” A.N.S.I./DIN フランジ (センター) A - アルミ C - 鋳鉄 H - ハステロイ-C S - ステンレス鋼 P - メッキ鋼 S - ス テ ン レ ス 鋼 A - サントプレン C - ハイトレル E - 炭素鋼 F - アルミ G - ニトリル H - 440 ステンレス鋼 L - ハステロイ-C S - 316 ステンレス鋼 A - サントプレン C - ハイトレル G - ニトリル S - 316 SS T - PTFE V - バイトン A - サントプレン C - ハイトレル G - ブナ-N L - 長寿命 PTFE M - 医 療 グ レ ー ド サントプレン T - PTFE/ サントプレン V - バイトン 電 子 イ ン タ ー フ ェ ー ス 付 き ポ ン プ の 流 体 制 御 オ プ シ ョ ン(PE15 モデル)。詳 細 な 説 明 に つ い て は33 ページを参照。



アクセサリー

エアーライン接続キット

_{| 66084-1}

(ピギーバック フィルタ/レギュレータ：ゲージ、パイプニップル、5 フィート空気ホース付属)

ダイアフラム故障検知

_{| 67237}

サイクル

カウンター キット | 67350

サービスリペアキット｜

_{637389 (PX15X 用エアーモーター)、キット番号 637375-XX (流体セクション)、}

637390-X (メジャーエアーバルブアッセンブリ)

1-1/2” 金属製ポンプ、寸法と流量特性図

発注型式 ポジション 9

特殊コード

1

(特殊コードが無い場合には空欄) A - ソレノイド 120VAC G - ソレノイド 12VDC ATEX/IECex B - ソレノイド 12VDC H - ソレノイド 24VDC ATEX/IECex C - ソレノイド 240VAC J - 120VAC NEC/CEC

D - ソレノイド 24VDC K - ソレノイド 220VAC ATEX/IECex E - 12vDC NEC/CEC N - コイルなしソレノイド F - 24vDC NEC/CEC 0 - 標準バルブブロック (ソレノイドなし) 発注型式 _{ポジション 10}

特殊コード

2

(特殊コードが無い場合には空欄) E - エンドオブストローク フィードバック + 漏れ検知 L - 漏れ検知 F - エンドオブストローク フィードバック M -漏れ検知 ATEX/IECex/NEC/CEC G - エンドオブストローク ATEX/IECex/NEC/CEC 0 - オプションなし H - エンドオブストローク/漏れ検知 ATEX/IECex/NEC/CEC A - 下記参照 G - 19-5/8” (498.1 mm) N - 9-11/16” (246.0 mm) B - 18-3/8” (466.7 mm) H - 9” (228.6 mm) P - 下記参照 C - 11-3/4” (298.5 mm) J - 10” (254.0 mm) Q - 下記参照 D - 2-3/4” (69.9 mm) K - 1/2” (12.7 mm) R - 21-7/16” (543.9 mm) E - 下記参照 L - 下記参照 S - 下記参照 F - 10-1/4” (260.4 mm) M 1/4” (6.4 mm) T - 下記参照 “A” “L” PX15X-XAX-XXX 14-7/8” (377.8 mm) 1-3/4” (44.5 mm) PX15X-XCX-XXX 14-5/8” (371.5 mm) 1-3/4” (44.5 mm) PX15X-XHX-XXX 14-9/16” (370.0 mm) 3-1/8” (79.4 mm) PX15X-ASX-XXX, -BSX 14-25/32” (375.5 mm) 1-3/4” (44.5 mm) PX15X-YSX-XXX 14-9/16” (370.0 mm) 3-1/8” (79.4 mm) “E” “T” PX15A-XXX-XXX --- 14-1/32” (356.2 mm) PX15R-XXX-XXX 11-3/32” (281.3 mm) --- PX15S-XXX-XXX --- 13-27/32” (351.4 mm) “P” “Q” “S” 7-7/32” (183.4 mm) 14-23/32” (373.9 mm) 1/2” (12.7 mm) 7-3/16” (182.6 mm) 14-1/2” (368.3 mm) 1/4” (6.4 mm) 7-3/16” (182.6 mm) 14-1/2” (368.3 mm) 1/4” (6.4 mm) 7-9/32” (185.0 mm) 14-13/16” (375.5 mm) 15/32” (11.4 mm) 7-9/32” (185.0 mm) 14-9/16” (370.0 mm) 15/32” (11.4 mm) “E” “T” PX15A-XXX-XXX --- 14-1/32” (356.2 mm) PX15R-XXX-XXX 11-3/32” (281.3 mm) --- PX15S-XXX-XXX --- 13-27/32” (351.4 mm) PX15X-XXX-XXX 1-1/2” 非金属製ダイアフラムポンプ 室温水基準の性能 室温水基準の性能 消費空気量 (リッター/SEG) 消費空気量 (SCFM) 全 吐 出 ヘ ッ ド (2. 31 FT = 1 PS I) 全 吐 出 ヘ ッ ド 容量 (U.S.ガロン/分) 必 要 吸 込 ヘ ッ ド (フ ィ ー ト ) 必 要 吸 込 ヘ ッ ド (メ ー ト ル 単 位 ) 流量 (リッター/分) フ ィ ー ト メ ー ト ル フルサイズの流量曲線については、www.AROzone.com を 参照してください。 さらに詳しい情報については、テクニカルサポート、 1.800.495.0276 にお問い合わせください。 (PX15X-AXX-XXX) 1-1/2 – 11-1/2 N.P.T.F.-1 (PX15X-BXX-XXX) 1-1/2 – 11 BSP 空気吸入口1/2 -14 N.P.T. 空気排気口3/4 -14 N.P.T. 吸入ポート 1-1/2” A.N.S.I / DIN フランジ (PX15X-YXX-XXX)

2"金属製モデル

弊社

_{EXP 2”モデルは、最大}

_{172 GPM (651 LPM) までの流量を達成し、広範囲の材質、ポート構成を特}

徴としています。これらのポンプは、窯業・塗料・石油天然ガス・化学・石油分野の搬送・充填・再循

環・計量目的で頻繁にご利用いただいています。

圧力比： _1:1 最大流量_{GPM (LPM)： 172 (651)} 1 サイクル当たりの 1.4 (5.3) 容積：

@ 100 psi Gallons (Liters)

エアー吸入口_{(メス)： 3/4 - 14 N.P.T.F.-1} 流体吸入_{/吐出口： PX20X-AXX-XXX-B( ) 2 - 11-1/2 N.P.T.F.-1} PX20X-BXX-XXX-B( ) Rp 2 (2 - 11 BSP) PX20X-FXX-XXX-B( ) 2” A.N.S.I./DIN フランジ 最高動作圧力 _{psi(bar)： 120 (8.3)} 浮遊固形物最大直径 _{in.(mm): 1/4” (6.4)} 重量 _{lbs (kg)： 14 (4.2)}

騒音レベル： _{70 PSI 50 Cycles/Min 85.0 db(A)}

マフラー付属： ₆₇₃₈₉ 重量 _{lbs (kg)：AL-アルミ、CI-鋳鉄、H-ハステロイ、SS-ステンレス鋼} PD 020A エアー モーター 接続方法 ウェット パーツ ポンプ 重量 PS 20R エアー モーター 接続方法 ウェット パーツ ポンプ 重量 PD2 0S エアー モーター ボルト ウェット パーツ ポンプ 重量 AL ボルト AL 91.4 (41.5) ポリ ボルト CI 165 (74.8) SS ボルト AL 120.3 (54.6) AL ボルト CI 147.4 (66.9) ポリ ボルト H 154 (69.9) SS ボルト CI 176.3 (80) AL ボルト H 155 (70.3) ポリ ボルト SS 154 (69.9) SS ボルト H 183.9 (83.4) AL ボルト SS 149.8 (68) ポリ フランジ H 153.2 (69.5) SS ボルト SS 178.7 (81.1) AL フランジ H 169.4 (76.8) ポリ フランジ SS 146 (66.2) SS フランジ H 198.3 (89.9) AL フランジ SS 162.2 (73.6) SS フランジ SS 191.1 (86.7)



発注型式

ポジション

1

2

3

4

5

6

7

8

9

10 11

例：

_PX20

_X

_-

_X

_X

_X

_-

_X

_X

_X

_-

_B

_-

_X

_X

ポジション1 モデル シリーズ ポジション2 センター セクション ポジション₃ 接続方法 ポジション4 ウェット パーツ ポジション₅ ハードウェア ポジション6 シート材質 ポジション7 ボール材質 ポジション8 ダイアフラム 材質 ポジション₉ および10 PD20 - 標準型 ポンプ PE20 - 電子インタ ーフェース アクセス可 能ポンプ A - アルミ R - ポ リ プ ロ ピ レン S - ス テ ン レ ス 鋼 A - NPTF ネジ B - BSP ネジ F*- 2” A.N.S.I./DIN フランジ センター * ステンレス鋼 ポンプのみ A - アルミ C - 鋳鉄 H - ハステロイ-C S - ステンレス鋼 P - メッキ鋼 S - ス テ ン レ ス 鋼 A - サントプレン C - ハイトレル E - 炭素鋼 F - アルミ G - ニトリル H - 440 SS K - カイナー /PVDF L - ハステロイ-C S - 316ステンレス A - サントプレン C - ハイトレル G - ニトリル S - 316 SS T - PTFE V - バイトン A - サントプレン C - ハイトレル G - ブナ-N L - 長寿命 PTFE M - 医 療 グ レ ー ド サントプレン T - PTFE/ サントプレン V - バイトン リビジョンレベル ポジション10、 11 特殊コード 電 子 イ ン タ ー フ ェ ー ス 付 き ポ ン プ の 流 体 制 御 オ プ シ ョ ン(PE20 モデル)。詳 細 な 説 明 に つ い て は35 ページを参照。



アクセサリー

エアーライン接続キット _{| 66109} (ピギーバック フィルタ/レギュレータ：ゲージ、パイプニップル、5 フィート空気ホース付属) ダイアフラム故障検知 _{| 67237 (PE20X ポンプモデルが必要)} 連続稼働用マフラー_{| 67263} このマフラーは大型拡張室を設け、ポンプからの低温排気が可能です。 サイクル _{カウンター キット | PD20R-X および PD20Y-X では 66350、67350-1、(PE20X ポンプモデルが必要)} サービスリペアキット_{| 637369 (PX20R および PX20Y 用エアーモーター)、637421 (PX20A および PX20S 用エアーモーター} 637309-XX (流体セクション)、637374-X (メジャーエアーバルブアッセンブリ

2"金属製モデル

弊社

_{EXP 2”モデルは、最大}

_{172 GPM (651 LPM) までの流量を達成し、広範囲の材質、ポート構成を特}

徴としています。これらのポンプは、窯業・塗料・石油天然ガス・化学・石油分野の搬送・充填・再循

環・計量目的で頻繁にご利用いただいています。

圧力比： _1:1 最大流量_{GPM (LPM)： 172 (651)} 1 サイクル当たりの 1.4 (5.3) 容積：

@ 100 psi Gallons (Liters)

エアー吸入口_{(メス)： 3/4 - 14 N.P.T.F.-1} 流体吸入_{/吐出口： PX20X-AXX-XXX-B( ) 2 - 11-1/2 N.P.T.F.-1} PX20X-BXX-XXX-B( ) Rp 2 (2 - 11 BSP) PX20X-FXX-XXX-B( ) 2” A.N.S.I./DIN フランジ 最高動作圧力 _{psi(bar)： 120 (8.3)} 浮遊固形物最大直径 _{in.(mm): 1/4” (6.4)} 重量 _{lbs (kg)： 14 (4.2)}

騒音レベル： _{70 PSI 50 Cycles/Min 85.0 db(A)}

マフラー付属： ₆₇₃₈₉ 重量 _{lbs (kg)：AL-アルミ、CI-鋳鉄、H-ハステロイ、SS-ステンレス鋼} PD 020A エアー モーター 接続方法 ウェット パーツ ポンプ 重量 PS 20R エアー モーター 接続方法 ウェット パーツ ポンプ 重量 PD2 0S エアー モーター ボルト ウェット パーツ ポンプ 重量 AL ボルト AL 91.4 (41.5) ポリ ボルト CI 165 (74.8) SS ボルト AL 120.3 (54.6) AL ボルト CI 147.4 (66.9) ポリ ボルト H 154 (69.9) SS ボルト CI 176.3 (80) AL ボルト H 155 (70.3) ポリ ボルト SS 154 (69.9) SS ボルト H 183.9 (83.4) AL ボルト SS 149.8 (68) ポリ フランジ H 153.2 (69.5) SS ボルト SS 178.7 (81.1) AL フランジ H 169.4 (76.8) ポリ フランジ SS 146 (66.2) SS フランジ H 198.3 (89.9) AL フランジ SS 162.2 (73.6) SS フランジ SS 191.1 (86.7)



発注型式

ポジション

1

2

3

4

5

6

7

8

9

10 11

例：

_PX20

_X

_-

_X

_X

_X

_-

_X

_X

_X

_-

_B

_-

_X

_X

ポジション1 モデル シリーズ ポジション2 センター セクション ポジション₃ 接続方法 ポジション4 ウェット パーツ ポジション₅ ハードウェア ポジション6 シート材質 ポジション7 ボール材質 ポジション8 ダイアフラム 材質 ポジション₉ および10 PD20 - 標準型 ポンプ PE20 - 電子インタ ーフェース アクセス可 能ポンプ A - アルミ R - ポ リ プ ロ ピ レン S - ス テ ン レ ス 鋼 A - NPTF ネジ B - BSP ネジ F*- 2” A.N.S.I./DIN フランジ センター * ステンレス鋼 ポンプのみ A - アルミ C - 鋳鉄 H - ハステロイ-C S - ステンレス鋼 P - メッキ鋼 S - ス テ ン レ ス 鋼 A - サントプレン C - ハイトレル E - 炭素鋼 F - アルミ G - ニトリル H - 440 SS K - カイナー /PVDF L - ハステロイ-C S - 316ステンレス A - サントプレン C - ハイトレル G - ニトリル S - 316 SS T - PTFE V - バイトン A - サントプレン C - ハイトレル G - ブナ-N L - 長寿命 PTFE M - 医 療 グ レ ー ド サントプレン T - PTFE/ サントプレン V - バイトン リビジョンレベル ポジション10、 11 特殊コード 電 子 イ ン タ ー フ ェ ー ス 付 き ポ ン プ の 流 体 制 御 オ プ シ ョ ン(PE20 モデル)。詳 細 な 説 明 に つ い て は35 ページを参照。



アクセサリー

エアーライン接続キット _{| 66109} (ピギーバック フィルタ/レギュレータ：ゲージ、パイプニップル、5 フィート空気ホース付属) ダイアフラム故障検知 _{| 67237 (PE20X ポンプモデルが必要)} 連続稼働用マフラー_{| 67263} このマフラーは大型拡張室を設け、ポンプからの低温排気が可能です。 サイクル _{カウンター キット | PD20R-X および PD20Y-X では 66350、67350-1、(PE20X ポンプモデルが必要)} サービスリペアキット_{| 637369 (PX20R および PX20Y 用エアーモーター)、637421 (PX20A および PX20S 用エアーモーター} 637309-XX (流体セクション)、637374-X (メジャーエアーバルブアッセンブリ

2” 非金属製ポンプ、寸法と流量特性図

発注型式 ポジション 10

特殊コード

1

(特殊コードが無い場合には空欄) A - ソレノイド 120VAC G - ソレノイド 12VDC ATEX/IECex B - ソレノイド 12VDC H - ソレノイド 24VDC ATEX/IECex C - ソレノイド 240VAC J - 120VAC NEC/CEC

D - ソレノイド 24VDC K - ソレノイド 220VAC ATEX/IECex E - 12vDC NEC/CEC N - コイルなしソレノイド F - 24vDC NEC/CEC 0 - 標準バルブブロック (ソレノイドなし) 発注型式 _{ポジション 11}

特殊コード

2

(特殊コードが無い場合には空欄) E - エンドオブストローク フィードバック + 漏れ検知 L - 漏れ検知 F - エンドオブストローク フィードバック M -漏れ検知 ATEX/IECex/NEC/CEC G - エンドオブストローク ATEX/IECex/NEC/CEC 0 - オプションなし H - エンドオブストローク/漏れ検知 ATEX/IECex/NEC/CEC 寸法 A - 下記参照 G -26-1/4” (666.8 mm) M -5/8” (15.9 mm) B - 24-3/4” (628.7 mm) H - 9-1/16” (230.2 mm) N - 4.834” (122.8 mm) C - 10-1/16” (255.6 mm) J - 10-1/16” (255.6 mm) P - 21-5/8” (548 mm) D - 下記参照 K - 9/16” (14.3 mm) Q - 27-7/8” (708.0 mm) E - 16-3/16” (411.2 mm) L - 下記参照 R - 下記参照 F - 12” (304.8 mm) “A” “D” PX20X-XAX-XXX-B ( ) 19-3/4” (501.4 mm) 1-7/8” (47.6 mm) PX20X-XCX-XXX-B ( ) 19-3/4” (501.4 mm) 1-7/8” (47.6 mm) PX20X-AHX-XXX-B ( ), -BHX 19-1/4” (488.7 mm) 2-1/2” (63.5 mm) PX20X-ASX-XXX-B ( ), -BSX 19-1/4” (488.7 mm) 2-1/2” (63.5 mm) PX20X-FHX-XXX-B ( ), -FSX 19-1/4” (488.7 mm) 2-1/2” (63.5 mm) “L” “R” 2” (50.8 mm) 12-15/16” (328.6 mm) 2” (50.8 mm) 12-15/16” (328.6 mm) 2-3/32” (53.0 mm) 13-9/16” (344.5 mm) 2-3/32” (53.0 mm) 13-9/16” (344.5 mm) 3-1/4” (82.6 mm) 13-9/16” (344.5 mm) 2” A.N.S.I / DIN フランジ (PX20X-FSX-XXX-B) (ステンレス鋼ポンプのみ) 空気排気口1-1/2 – 11-1/2 N.P.T. 空気吸入口3/4 -14 N.P.T. - 1 吐出口 吸入口 N ボルトサークル 点線はオプションの67263 マフラーを示します。 (PX20X-AXX-XXX-B())2 – 11-1/2 N.P.T.F.-1 (PX20X-BXX-XXX) Rp 2 (2-11 BSP) PD20X-XXX-XXX-B / PD20X-XXX-XXX –B( ) 2” 金属製ダイアフラムポンプ 消費空気量(リッター/SEG) 消費空気量(SCFM) 全 吐 出 ヘ ッ ド (2. 31 FT = 1 P SI ) 全 吐 出 ヘ ッ ド 容量 (U.S.ガロン/分) 必 要 吸 込 ヘ ッ ド (フ ィ ー ト ) 必 要 吸 込 ヘ ッ ド (メ ー ト ル 単 位 ) 流量 (リッター/分) フ ィ ー ト メ ー ト ル PD20X-XXX-XXX-B / PD20X-XXX-XXX –B( ) 2” 金属製ダイアフラムポンプ

3"金属製モデル

ARO EXP 3”金属製ダイアフラムポンプは、最大

275 GPM (1040.9 LPM)までの流量を達成し、広範囲の

材質、ポート構成を特徴としています。これらのポンプは、窯業・塗料・石油天然ガス・化学・石油分

野の搬送・充填・再循環・計量目的で頻繁にご利用いただいています。

圧力比： _1:1 最大流量_{GPM (LPM)： 275 (1041)} 1 サイクル当たりの 2.8 (10.6) 容積：

@ 100 psi Gallons (Liters)

エアー吸入口_{(メス)： 3/4 - 14 N.P.T.F. - 1} 流体吸入_{/吐出(メス)： 3” - 8 N.P.T.F. - 1} Rp 3 (3 – 11 BPS) 最大動作圧 _{psi (bar): 120 (8.3)} 浮遊固形物最大直径 _{in.(mm): 3/8 (9.5)} 重量 _{lbs (kg)： PX30A-XAX-XXX-C 129.5 (58.8)} PX30A-XCX-XXX-C 221.1 (100.3) PX30A-AHX-XXX-C 249.4 (113.3) PX30A-ASX-XXX-C 228.3 (103.8) PX30A-FHX-XXX-C 269.4 (122.3) PX30A-FSX-XXX-C 245.2 (114.4) 注：ステンレス鋼エアーモーターでは、_{40 lbs (18.2 kg) 増加} 最大乾燥吸込揚程 _{ft (m)： 14 (4.2)}

騒音レベル： _{70 PSI 50 Cycles / Min 83.0db(A)}

マフラー付属： ₆₇₃₈₉



発注型式

ポジション

₁

₂

₃

₄

₅

₆

₇

₈

₉

_{10 11}

例：

PX30

X

-

X

X

X

-

X

X

X

-

C

-

X

X

ポジション1 モデル シリーズ ポジション2 センター セクション ポジション₃ 接続方法 ポジション4 ウェット パーツ ポジション₅ ハードウェア ポジション6 シート材質 ポジション7 ボール材質 ポジション8 ダイアフラム 材質 ポジション9 PD20 - 標準型 ポンプ PE20 - 電子インタ ーフェース アクセス可 能ポンプ A - アルミ R - ポ リ プ ロ ピ レン＋SS エ ア ー キ ャ ッ プ S - ス テ ン レ ス 鋼 A - NPTF ネジ B - BSP ネジ D - ANSI 4-穴 フランジ F - DIN 8-穴フラ ンジ A - アルミ C - 鋳鉄 H - ハステロイ-C* S - ss * PD30R-X モデ ルでは不可 P - メッキ鋼 S - ス テ ン レ ス 鋼 A - サントプレン C - ハイトレル E - 炭素鋼 F - アルミ G - ニトリル H - 440 SS K - PVDF L - ハステロイ S - 316 SS A - サントプレン C - ハイトレル G - ニトリル T - PTFE V - バイトン A - サントプレン C - ハイトレル G - ブナ-N L - 長寿命 PTFE T - PTFE/ サントプレン V - バイトン レビジョンレベル ポジション10、 11 特殊コード 電 子 イ ン タ ー フ ェ ー ス 付 き ポ ン プ の 流 体 制 御 オ プ シ ョ ン(PE30 モデル)。詳 細 な 説 明 に つ い て は37 ページを参照。



アクセサリー

エアーライン接続キット | 66109 (ピギーバック フィルタ/レギュレータ：ゲージ、パイプニップル、5 フィート空気ホース付属) ダイアフラム故障検知 | 67237 (PE30X ポンプモデルが必要) サイクルセンサーキット| 67350-1 (PE30X ポンプモデルが必要) サービスリペアキット| 637369 (PX30R 用エアーモーター)、キット番号 637421 (PX30A および PX30S 用エアー モーター)、637374-X (メジャーエアーバルブアッセンブリ)、キット番号 637303-XX (流 体セクション) 連続稼働用マフラー| 67263 このマフラーは大型拡張室を設け、ポンプからの低温排気が可能です。

3"金属製モデル

ARO EXP 3”金属製ダイアフラムポンプは、最大

275 GPM (1040.9 LPM)までの流量を達成し、広範囲の

材質、ポート構成を特徴としています。これらのポンプは、窯業・塗料・石油天然ガス・化学・石油分

野の搬送・充填・再循環・計量目的で頻繁にご利用いただいています。

圧力比： _1:1 最大流量_{GPM (LPM)： 275 (1041)} 1 サイクル当たりの 2.8 (10.6) 容積：

@ 100 psi Gallons (Liters)

エアー吸入口_{(メス)： 3/4 - 14 N.P.T.F. - 1} 流体吸入_{/吐出(メス)： 3” - 8 N.P.T.F. - 1} Rp 3 (3 – 11 BPS) 最大動作圧 _{psi (bar): 120 (8.3)} 浮遊固形物最大直径 _{in.(mm): 3/8 (9.5)} 重量 _{lbs (kg)： PX30A-XAX-XXX-C 129.5 (58.8)} PX30A-XCX-XXX-C 221.1 (100.3) PX30A-AHX-XXX-C 249.4 (113.3) PX30A-ASX-XXX-C 228.3 (103.8) PX30A-FHX-XXX-C 269.4 (122.3) PX30A-FSX-XXX-C 245.2 (114.4) 注：ステンレス鋼エアーモーターでは、_{40 lbs (18.2 kg) 増加} 最大乾燥吸込揚程 _{ft (m)： 14 (4.2)}

騒音レベル： _{70 PSI 50 Cycles / Min 83.0db(A)}

マフラー付属： ₆₇₃₈₉



発注型式

ポジション

₁

₂

₃

₄

₅

₆

₇

₈

₉

_{10 11}

例：

PX30

X

-

X

X

X

-

X

X

X

-

C

-

X

X

ポジション1 モデル シリーズ ポジション2 センター セクション ポジション₃ 接続方法 ポジション4 ウェット パーツ ポジション₅ ハードウェア ポジション6 シート材質 ポジション7 ボール材質 ポジション8 ダイアフラム 材質 ポジション9 PD20 - 標準型 ポンプ PE20 - 電子インタ ーフェース アクセス可 能ポンプ A - アルミ R - ポ リ プ ロ ピ レン＋SS エ ア ー キ ャ ッ プ S - ス テ ン レ ス 鋼 A - NPTF ネジ B - BSP ネジ D - ANSI 4-穴 フランジ F - DIN 8-穴フラ ンジ A - アルミ C - 鋳鉄 H - ハステロイ-C* S - ss * PD30R-X モデ ルでは不可 P - メッキ鋼 S - ス テ ン レ ス 鋼 A - サントプレン C - ハイトレル E - 炭素鋼 F - アルミ G - ニトリル H - 440 SS K - PVDF L - ハステロイ S - 316 SS A - サントプレン C - ハイトレル G - ニトリル T - PTFE V - バイトン A - サントプレン C - ハイトレル G - ブナ-N L - 長寿命 PTFE T - PTFE/ サントプレン V - バイトン レビジョンレベル ポジション10、 11 特殊コード 電 子 イ ン タ ー フ ェ ー ス 付 き ポ ン プ の 流 体 制 御 オ プ シ ョ ン(PE30 モデル)。詳 細 な 説 明 に つ い て は37 ページを参照。



アクセサリー

エアーライン接続キット | 66109 (ピギーバック フィルタ/レギュレータ：ゲージ、パイプニップル、5 フィート空気ホース付属) ダイアフラム故障検知 | 67237 (PE30X ポンプモデルが必要) サイクルセンサーキット| 67350-1 (PE30X ポンプモデルが必要) サービスリペアキット| 637369 (PX30R 用エアーモーター)、キット番号 637421 (PX30A および PX30S 用エアー モーター)、637374-X (メジャーエアーバルブアッセンブリ)、キット番号 637303-XX (流 体セクション) 連続稼働用マフラー| 67263 このマフラーは大型拡張室を設け、ポンプからの低温排気が可能です。

3” 非金属製ポンプ、寸法と流量特性図

発注型式 ポジション 10

特殊コード

1

(特殊コードが無い場合には空欄) A - ソレノイド 120VAC G - ソレノイド 12VDC ATEX/IECex B - ソレノイド 12VDC H - ソレノイド 24VDC ATEX/IECex C - ソレノイド 240VAC J - 120VAC NEC/CEC

D - ソレノイド 24VDC K - ソレノイド 220VAC ATEX/IECex E - 12vDC NEC/CEC N - コイルなしソレノイド F - 24vDC NEC/CEC 0 - 標準バルブブロック (ソレノイドなし) 発注型式 ポジション 11

特殊コード

2

(特殊コードが無い場合には空欄) E - エンドオブストローク フィードバック + 漏れ検知 L - 漏れ検知 F - エンドオブストローク フィードバック M -漏れ検知 ATEX/IECex/NEC/CEC G - エンドオブストローク ATEX/IECex/NEC/CEC 0 - オプションなし H - エンドオブストローク/漏れ検知 ATEX/IECex/NEC/CEC 寸法 A - 下記参照 F - 15” (381 mm) K - 9/16” (14.3 mm) B - 30” (761.7 mm) G - 32” (812.5 mm) L - 2-3/4 (69.9 mm) C - 12-1/16” (306.5 mm) H - 10-5/32” (258 mm) M -23-3/32“ (586.3 mm) D - 下記参照 J - 下記参照 N - 下記参照 E - 17-11/16” (449.2 mm) “A” “D” PX30X-XAX-XXX-C 23-5/8” (598.7 mm) 2-3/8” (60.3 mm) PX30X-XCX-XXX-C 23-5/8” (598.7 mm) 2-7/16” (61.1 mm) PX30X-XHX-XXX-C 23-1/8” (587.3 mm) 2-3/4” (69.9 mm) PX30X-XSX-XXX-C 23-1/8” (587.3 mm) 2-3/4” (69.9 mm) “J” “N” 11” (279.4 mm) 15-1/2” (393.7 mm) 11-11/16” (296.1 mm) 15-1/2” (393.7 mm) 11-11/16” (296.1 mm) 16” (406.4 mm) 11-11/16” (296.1 mm) 16” (406.4 mm) 空気排気口 1-1/2 – 11-1/2 N.P.T. 空気吸入口 3/4 -14 N.P.T.F. - 1 吐出口 吸入口 点線はオプションの67263 マフラーを示します。 PD30X-XXX-XXX-C / PD30S-XXX-XXX –C 3” 金属製ダイアフラムポンプ 消費空気量(リッター/SEG) 消費空気量(SCFM) 全 吐 出 ヘ ッ ド (2. 31 FT = 1 PS I) 全 吐 出 ヘ ッ ド 容量 (U.S.ガロン/分) 必 要 吸 込 ヘ ッ ド (フ ィ ー ト ) 必 要 吸 込 ヘ ッ ド (メ ー ト ル 単 位 ) 容量 (リッター/分) フ ィ ー ト メ ー ト ル 3-8 N.P.T.F. – 1 (PX30X-AXX-XXX-C) Rp 3 (3-11 BSP) (PX30X-BXX-XXX-C)
