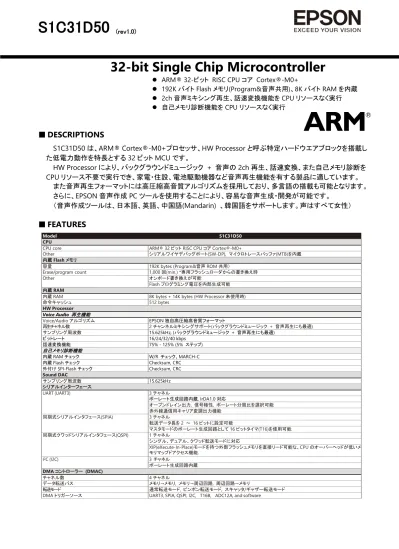

S1C31D50 (rev1.0) 32-bit Single Chip Microcontroller ARM 32- ビット RISC CPU コア Cortex -M0+ 192K バイト Flash メモリ (Program& 音声共用 ) 8K バイト RAM を内蔵 2ch 音声ミキシン

(1)

S1C31D50

(rev1.0)

32-bit Single Chip Microcontroller



_{ARM® 32-ビット RISC CPU コア Cortex®-M0+}



192K バイト Flash メモリ(Program&音声共用)、8K バイト RAM を内蔵



_{2ch 音声ミキシング再生、話速変換機能を CPU リソースなく実行}

 自己メモリ診断機能を

CPU リソースなく実行

■

DESCRIPTIONS

S1C31D50 は、ARM® Cortex®-M0+プロセッサ、HW Processor と呼ぶ特定ハードウエアブロックを搭載し

た低電力動作を特長とする

32 ビット MCU です。

HW Processor により、バックグラウンドミュージック + 音声の 2ch 再生、話速変換、また自己メモリ診断を

CPU リソース不要で実行でき、家電・住設、電池駆動機器など音声再生機能を有する製品に適しています。

また音声再生フォーマットには高圧縮高音質アルゴリズムを採用しており、多言語の搭載も可能となります。

さらに、

EPSON 音声作成 PC ツールを使用することにより、容易な音声生成・開発が可能です。

（音声作成ツールは、日本語、英語、中国語

(Mandarin) 、韓国語をサポートします。声はすべて女性）

■

FEATURES

Model S1C31D50 CPU

CPU core ARM® 32 ビット RISC CPU コア Cortex®-M0+

Other シリアルワイヤデバッグポート_{(SW-DP), マイクロトレースバッファ(MTB)を内蔵}

内蔵_{Flash メモリ}

容量 _{192K bytes (Program&音声 ROM 共用）}

Erase/program count 1,000 回(min.) *専用フラッシュローダからの書き換え時

Other オンボード書き換えが可能

Flash プログラミング電圧を内部生成可能内蔵_RAM

内蔵_RAM _{8K bytes + 14K bytes (HW Processor 未使用時)}

命令キャッシュ _{512 bytes} HW Processor Voice Audio 再生機能 Voice/Audio アルゴリズム EPSON 独自高圧縮高音質フォーマット再生チャネル数 _{2 チャンネルミキシングサポート(バックグラウンドミュージック + 音声再生にも最適)} サンプリング周波数 _{15.625kHz, (バックグラウンドミュージック + 音声再生にも最適)} ビットレート _{16/24/32/40 kbps} 話速変換機能 _{75% - 125% (5% ステップ)} 自己メモリ診断機能内蔵_{RAM チェック} _{W/R チェック、MARCH-C} 内蔵_{Flash チェック} _{Checksum, CRC} 外付け_{SPI-Flash チェック} _{Checksum, CRC} Sound DAC サンプリング周波数 _15.625kHz シリアルインターフェース UART (UART3) 3 チャネルボーレート生成回路内蔵_{, IrDA1.0 対応} オープンドレイン出力_{, 信号極性, ボーレート分周比を選択可能} 赤外線通信用キャリア変調出力機能同期式シリアルインタフェース_(SPIA) _{3 チャネル} 転送データ長を_{2 ～ 16 ビットに設定可能} マスタモードのボーレート生成回路として_{16 ビットタイマ(T16)を使用可能.} 同期式クワッドシリアルインタフェース_(QSPI) _{1 チャネル} シングル、デュアル、クワッド転送モードに対応 XIP(eXecute-In-Place)モードを持つ外部フラッシュメモリを直接リード可能な、CPU のオーバーヘッドが低いメモリマップドアクセス機能_. I2_{C (I2C)} _{3 チャネル} ボーレート生成回路内蔵 DMA コントローラー (DMAC) チャネル数 _{4 チャネル} データ転送パスメモリ_{→メモリ, メモリ→周辺回路, 周辺回路→メモリ} 転送モード通常転送モード_{, ピンポン転送モード, スキャッタ/ギャザー転送モード} DMA トリガーソース UART3, SPIA, QSPI, I2C, T16B, ADC12A, and software

(2)

S1C31D50

2

クロックジェネレータ_(CLG)

システムクロックソース _{4 種類(IOSC/OSC1/OSC3/EXOSC)} システムクロック周波数

(動作周波数) VD1 電圧モード= mode0: 16.0MHz (max.) VD1 電圧モード= mode1: 2.0MHz (max.) IOSC 発振回路

(起動クロックソース) VD1 電圧モード= mode0: 8/2/1MHz (typ.)からソフトウエアにて選択可能 VD1 電圧モード= mode1: 2/1 MHz (typ.) からソフトウエアにて選択可能

10 μs (max.)の起動時間(SLEEP 状態から CPU がベクタテーブルを読み出すまでの時間) OSC1 発振回路 32.768 kHz (typ.) 水晶発振回路 32 kHz (typ.)内蔵発振回路発振停止検出回路内蔵 OSC3 発振回路 16 MHz (max.)水晶/セラミック発振回路 16/8/4MHz(typ)内蔵発振回路 EXOSC クロック入力 16 MHz (max.) 矩形波またはサイン波入力その他システムクロックの分周比を設定可能 SLEEP 復帰時のシステムクロックを任意に設定可能 CPU とすべての周辺回路が, 任意に選択されたクロック周波数で動作可能. 入出力ポート_(PPORT) 汎用入出力ポート数 _{PKG48pin :} _{39 本(max.)} PKG64pin : 55 本(max.) PKG80pin : 71 本(max.) PKG100pin : 91 本 (max.) ユニバーサルポートマルチプレクサ_{(UPMUX)対応ポート数} 入力割り込みポート数 _{PKG48pin :} _{33 本(max.)} PKG64pin : 49 本(max.) PKG80pin : 65 本(max.) PKG100pin : 85 本 (max.) ユニバーサルポートマルチプレクサ

(UPMUX)対応ポート数 PKG48pin : PKG64pin : 16 本(max.) 24 本(max.)

PKG80pin : 27 本(max.) PKG100pin : 32 本 (max.) ソフトウェアで選択した周辺回路入出力機能を各ポートに割り付け可能タイマウォッチドックタイマ_(WDT2) _{NMI, またはウォッチドッグタイマリセットを生成.} NMI/リセット発生周期を設定可能リアルタイムクロック_(RTCA) _{128 ～ 1 Hz カウンタ, 秒/分/時/日/曜日/月/年カウンタ} 1 秒補正のための論理緩急機能アラーム機能_{, ストップウォッチ機能} 16 ビットタイマ(T16) 8 チャネル

SPIA と QSPI のマスタクロック、ADC12A の動作クロック/トリガ信号を生成. 16 ビット PWM タイマ(T16B) 2 チャネルイベントカウンタ_{/キャプチャ機能} PWM 波形生成機能 PWM 出力またはキャプチャ入力ポート数: 4 ポート/チャネル電源電圧検出回路_(SVD3) チャネル数 _{1 チャネル} 検出電圧 _{VDD または外部電圧(2 つの外部電圧検出ポートを搭載)} 検出レベル _{VDD: 28 値(1.8 ～ 5.0 V)/外部電圧: 32 値 (1.2 ～ 5.0 V)} その他間欠動作モード検出レベル判定で割り込み_{, またはリセットを発生.} 12 ビット A/D 変換器 (ADC12A) 変換方式逐次比較型分解能 _{12 bits} 変換チャネル数 _{1 チャネル} アナログ信号入力数 _{8 ポート/チャネル(max)l} R/F 変換器（RFC） 変換方式 _{CR 発振型、24 ビットカウンタ} 変換チャンネル数 _{1 チャネル} 対応センサ _{DC バイアス抵抗性センサ} IR リモートコントローラ (REMC3) 送信チャネル数 _{1 チャネル} その他応用として_{EL ランプ駆動波形を生成可能(ハードウェア)} 出力反転機能リセット #RESET 端子リセット端子_{Low レベル検出時} パワーオンリセット電源投入時ブラウンアウトリセット電源電圧低下時_{(VDD ≦ 1.45 V (typ.)検出時)} ウォッチドックタイマリセットウォッチドッグタイマオーバーフロー時_{(レジスタで ON/OFF 設定可能)} 電源電圧検出回路リセット電源電圧検出回路による設定電圧検出時_{(レジスタで ON/OFF 設定可能)} 割り込み

ノンマスカブル割り込み _{6 本(リセット, NMI, ハードフォルト, SVCall, PendSV, SysTick)} プログラマブル割り込み外部割り込み_{: 3 本}

(3)

S1C31D50

電源電圧

VDD 動作電圧 1.8 ～ 5.5 V * VDD > 3.6 V の場合, VD1 電圧モードは mode0 Flash 書き換え時 VDD 動作電圧 2.4 ～ 5.5 V (VPP 電圧外部印加時)

2.7 ～ 5.5 V (VPP 電圧内部生成時)

外付け_{SPI-Flash interface VDDQSPI} _{3.0 to 3.6V ( メインの VDD 電圧を 5V, SPI-Flash 電源電圧を 3.3V で使用可能)} 動作温度

動作温度範囲 _{-40 to 85 °C}

消費電流_{(Typ. value)}

SLEEP モード *1 0.46 µA (TBD)

IOSC = OFF, OSC1 = OFF, OSC3 = OFF 0.95 µA (TBD)

IOSC = OFF, OSC1 = 32.768 kHz (crystal oscillator), OSC3 = OFF, RTCA = ON HALT モード *2 1.7 µA (TBD)

IOSC = OFF, OSC1 = 32.768 kHz (crystal oscillator), OSC3 = OFF RUN モード 250 µA/MHz (TBD)

VD1 電圧モード = mode0, CPU = IOSC 155 µA/MHz (TBD)

VD1 電圧モード = mode1, CPU = IOSC 出荷形態 1 TQFP12-48 ( 7mm x 7mm, 0.5mm pitch) 2 QFP13-64 (10mm x 10mm, 0.5mm pitch) 3 TQFP14-80 (12mm x 12mm, 0.5mm pitch) 4 QFP15-100 (14mm x 14mm, 0.5mm pitch) *1 Cortex®-M0+プロセッサのディープスリープモードに相当します。 *2 Cortex®-M0+プロセッサのスリープモードに相当します。

■ ブロック図

CPU core, Interrupt controller, and debugger (Cortex®-M0+) SWCLK SWD 32 -bi t A HB bus Flash memory 192K bytes MTB _{8K bytes}RAM DMA controller 4 Ch. Synchronous serial interface (SPIA) 3 Ch. I2C (I2C) 3 Ch. HW Processor I/O port01 (PPORT) Watchdog timer (WDT2) Real-time clock (RTCA) Supply voltage detector (SVD3) 1 Ch. 16-bit timer (T16) 8Ch. 16-bit PWM timer (T16B) 2 Ch. UART (UART3) 3 Ch. Clock generator (CLG) IOSC oscillator OSC1 oscillator OSC3 oscillator EXOSC oscillator System reset controller (SRC) Power-on reset/ Brown-out reset (POR/BOR) Power generator (PWGA) System clock

Interrupt DMA request Cache controller Cache RAM 512 bytes 12bit A/D convertor (ADC12A) 1 Ch. ADIN00-07 I/O port23 (PPORT) I/O portOthers (PPORT) VREFA0 #RESET EXCL00-01 CAP10-13 SOUNDO_P SOUNDO_N P00-07 P10-17 #ADTRG QSDIO00-03 QSPICLK0 #QSPISS0 SDI0-2 SDO0-2 SPICLK0-2 USIN0-2 #SPISS0-2 SDA0-2 SCL0-2 USOUT0-2 P20-27 P30-37 P40-47 P50-57 P60-67 P70-77 P80-87 P90-95 PA0-A6 VDD VSS VDDQSPI V_PP RAM 14K bytes Sound_DAC 1 Ch. EXSVD0-1 IR remote controller (REMC2) 1Ch. REMO CLPLS EXCL10-11 R/F converter (RFC) 1 Ch. _SENB0REF0 EFCLKO0 RFIN0 SENA0 TOUT10-13 Quad synchronous serial interface (QSPI) 1 Ch. CAP00-03 TOUT00-03

(4)

S1C31D50

4 ■ 端子配置図

TQFP12-48 V S S V D 1 P D 3/O S C 4 P D 2/O S C 3 V D A C O U T _N /P 51 V D A C O U T _P/ P5 0 P 23/R F IN 0/U P M U X P 22/R E F 0/U P M U X P 21/S E N A 0/U P M U X P 20/S E N B 0/U P M U X P 62/E X S V D 1 P 61/E X S V D 0 36 35 34 33 32 31 30 29 28 27 26 25 #RESET 37 24 P46/RTC1S VDD 38 23 P45/#ADTRG OSC1 39 22 P40/VREFA OSC2 40 21 P17/UPMUX/ADIN0 P83/EXOSC 41 20 P16/UPMUX/ADIN1 P84/EXCL00 42 19 P15/UPMUX/ADIN2 P85/EXCL01 43 18 P14/UPMUX/ADIN3 P72/EXCL10 44 17 P13/UPMUX/ADIN4 P73/EXCL11 45 16 P06/UPMUX SWCLK/PD0 46 15 P05/UPMUX SWD/PD1 47 14 P04/UPMUX TEST 48 13 P03/UPMUX 1 2 3 4 5 6 7 8 9 10 11 12 P 30/R F C L K O 0/U P M U X P 31/R E M O /U P M U X P 32/C L P L S /U P M U X V PP P90/Q S P IC L K 0 P 91/Q S D IO 00 P 92/Q S D IO 01 P 93/Q S D IO 02 P 94/Q S D IO 03 P 95/#Q S P IS S 0 V D D Q S P I P A 3/F O U T TQFP1 2 - 4 8

(5)

S1C31D50

QFP13-64 V S S V D 1 P D 3/O S C 4 P D 2/O S C 3 V D A C O U T _N /P 51 V D A C O U T _P/ P5 0 P 27/U P M U X P 26/U P M U X P 25/U P M U X P 24/U P M U X P 23/R F IN 0/U P M U X P 22/R E F 0/U P M U X P 21/S E N A 0/U P M U X P 20/S E N B 0/U P M U X P 62/E X S V D 1 P 61/E X S V D 0 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 #RESET 49 32 P46/RTC1S VDD 50 31 P45/#ADTRG OSC1 51 30 P44 OSC2 52 29 P43 P81 53 28 P40/VREFA P82 54 27 P17/UPMUX/ADIN0 P83/EXOSC 55 26 P16/UPMUX/ADIN1 P84/EXCL00 56 25 P15/UPMUX/ADIN2 P85/EXCL01 57 24 P14/UPMUX/ADIN3 P70 58 23 P13/UPMUX/ADIN4 P71 59 22 P12/UPMUX/ADIN5 P72/EXCL10 60 21 P11/UPMUX/ADIN6 P73/EXCL11 61 20 P06/UPMUX SWCLK/PD0 62 19 P05/UPMUX SWD/PD1 63 18 P04/UPMUX TEST 64 17 P03/UPMUX 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 P 30/R F C L K O 0/U P M U X P 31/R E M O /U P M U X P 32/C L P L S /U P M U X P 33/U P M U X P 34/U P M U X V PP P90/Q S P IC L K 0 P 91/Q S D IO 00 P 92/Q S D IO 01 P 93/Q S D IO 02 P 94/Q S D IO 03 P 95/#Q S P IS S 0 V D D Q S P I PA 1 PA 2 P A 3/F O U T QFP1 3 - 6 4

(6)

S1C31D50

6

TQFP14-80pin V S S V D 1 P D 3/O S C 4 P D 2/O S C 3 P5 3 P5 2 V D A C O U T _N /P 51 V D A C O U T _P/ P5 0 P 27/U P M U X P 26/U P M U X P 25/U P M U X P 24/U P M U X P 23/R F IN 0/U P M U X P 22/R E F 0/U P M U X P 21/S E N A 0/U P M U X P 20/S E N B 0/U P M U X P6 4 P6 3 P 62/E X S V D 1 P 61/E X S V D 0 60 59 58 57 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41 #RESET 61 40 P46/RTC1S VDD 62 39 P45/#ADTRG OSC1 63 38 P44 OSC2 64 37 P43 P80 65 36 P42 P81 66 35 P41 P82 67 34 P40/VREFA P83/EXOSC 68 33 P17/UPMUX/ADIN0 P84/EXCL00 69 32 P16/UPMUX/ADIN1 P85/EXCL01 70 31 P15/UPMUX/ADIN2 P86 71 30 P14/UPMUX/ADIN3 P87 72 29 P13/UPMUX/ADIN4 P70 73 28 P12/UPMUX/ADIN5 P71 74 27 P11/UPMUX/ADIN6 P72/EXCL10 75 26 P10/UPMUX/ADIN7 P73/EXCL11 76 25 P07/UPMUX P74 77 24 P06/UPMUX SWCLK/PD0 78 23 P05/UPMUX SWD/PD1 79 22 P04/UPMUX TEST 80 21 P03/UPMUX 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 PD 4 P 30/R F C L K O 0/U P M U X P 31/R E M O /U P M U X P 32/C L P L S /U P M U X P 33/U P M U X P 34/U P M U X P 35/U P M U X V PP P90/Q S P IC L K 0 P 91/Q S D IO 00 P 92/Q S D IO 01 P 93/Q S D IO 02 P 94/Q S D IO 03 P 95/#Q S P IS S 0 V D D Q S P I PA 0 PA 1 PA 2 P A 3/F O U T PA 4 TQFP1 4 - 8 0

(7)

S1C31D50

QFP15-100pin V S S V D 1 P D 3/O S C 4 P D 2/O S C 3 P5 5 P5 4 P5 3 P5 2 V D A C O U T _N /P 51 V D A C O U T _P/ P5 0 P 27/U P M U X P 26/U P M U X P 25/U P M U X P 24/U P M U X P 23/R F IN 0/U P M U X P 22/R E F 0/U P M U X P 21/S E N A 0/U P M U X P 20/S E N B 0/U P M U X P6 7 P6 6 P6 5 P6 4 P6 3 P 62/E X S V D 1 P 61/E X S V D 0 75 74 73 72 71 70 69 68 67 66 65 64 63 62 61 60 59 58 57 56 55 54 53 52 51 #RESET 76 50 P60 VDD 77 49 P47 OSC1 78 48 P46/RTC1S OSC2 79 47 P45/#ADTRG P56 80 46 P44 P57 81 45 P43 P80 82 44 P42 P81 83 43 P41 P82 84 42 P40/VREFA P83/EXOSC 85 41 P17/UPMUX/ADIN0 P84/EXCL00 86 40 P16/UPMUX/ADIN1 P85/EXCL01 87 39 P15/UPMUX/ADIN2 P86 88 38 P14/UPMUX/ADIN3 P87 89 37 P13/UPMUX/ADIN4 P70 90 36 P12/UPMUX/ADIN5 P71 91 35 P11/UPMUX/ADIN6 P72/EXCL10 92 34 P10/UPMUX/ADIN7 P73/EXCL11 93 33 P07/UPMUX P74 94 32 P06/UPMUX P75 95 31 P05/UPMUX SWCLK/PD0 96 30 P04/UPMUX SWD/PD1 97 29 P03/UPMUX TEST 98 28 P02/UPMUX P76 99 27 P01/UPMUX P77100 26 P00/UPMUX 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 PD 4 PD 5 P 30/R F C L K O 0/U P M U X P 31/R E M O /U P M U X P 32/C L P L S /U P M U X P 33/U P M U X P 34/U P M U X P 35/U P M U X P 36/U P M U X V PP P37/U P M U X P 90/Q S P IC L K 0 P 91/Q S D IO 00 P 92/Q S D IO 01 P 93/Q S D IO 02 P 94/Q S D IO 03 P 95/#Q S P IS S 0 V D D Q S P I PA 0 PA 1 PA 2 P A 3/F O U T PA 4 PA 5 PA 6 QFP1 5 - 1 0 0

(8)

S1C31D50

8 ■ 端子説明

記号説明割り当て信号: 各端子の最上部に記載されている信号が、イニシャル状態で端子に割り当てられる信号です。その他の信号にはソフトウェアで切り換えます。 I/O: I = 入力 O = 出力 I/O = 入出力 P = 電源 A = アナログ信号 Hi-Z = ハイインピーダンス状態イニシャル状態:: I (Pull-up) = プルアップ入力 I (Pull-down) = プルダウン入力 Hi-Z = ハイインピーダンス状態 O (H) = HIGH レベル出力 O (L) = LOW レベル出力トレラント・フェイルセーフ対応_: ✓ =トレラント・フェイルセーフ対応 I/O セル内蔵端子名割り当て信号 _I/O イニシャル状態トレラント・フェイルセーフ対応機能 VDD VDD P - - 電源₍₊₎ VSS VSS P - - GND VPP VPP P - - Flash プログラミング電源 VD1 VD1 A - - VD1 レギュレータ出力

VDDQSPI VDDQSPI P - - SPI Flash インターフェイス用電源. OSC1 OSC1 A - - OSC1 発振回路入力

OSC2 OSC2 A - - OSC1 発振回路出力 TEST TEST I I(Pull-down) - テストモードイネーブル入力 #RESET #RESET I I(Pull-up) - リセット入力

P00 P00 I/O Hi-Z ✓ _{I/O port}

– –

UPMUX UPMUX

– –

UPMUX UPMUX

– –

UPMUX UPMUX

– –

UPMUX UPMUX

– –

UPMUX UPMUX

– –

UPMUX UPMUX

– –

UPMUX UPMUX

(9)

S1C31D50

– –

UPMUX UPMUX

– –

P10 P10 I/O Hi-Z - I/O port

– –

UPMUX UPMUX

ADIN7 ADC ch.0

– –

UPMUX UPMUX

ADIN6 ADC ch.0

– –

UPMUX UPMUX

ADIN5 ADC ch.0

– –

UPMUX UPMUX

ADIN4 ADC ch.0

– –

UPMUX UPMUX

ADIN3 ADC ch.0

– –

UPMUX UPMUX

ADIN2 ADC ch.0

– –

UPMUX UPMUX

ADIN1 ADC ch.0

– –

UPMUX UPMUX

ADIN0 ADC ch.0

SENB0 RFC

UPMUX UPMUX

– –

SENA0 RFC

UPMUX UPMUX

– –

REF0 RFC

UPMUX UPMUX

– –

RFIN0 RFC

UPMUX UPMUX

- -

UPMUX UPMUX

– –

- -

UPMUX UPMUX

(10)

S1C31D50

10

– –

UPMUX UPMUX

– –

UPMUX UPMUX

– –

RFCLKO0 RFC

UPMUX UPMUX

– –

REMO REMC2

UPMUX UPMUX

– –

CLPLS REMC2

UPMUX UPMUX

– –

UPMUX UPMUX

– –

UPMUX UPMUX

– –

UPMUX UPMUX

– –

UPMUX UPMUX

– –

UPMUX UPMUX

– –

VREFA ADC ch.0

– –

(11)

S1C31D50

#ADTRG ADC

– –

RTC1S RTCA

– –

P50 VDACOUT_P I/O O(L) ✓ _{VDAC(default)}

P50 I/O port

– –

P51 VDACOUT_N I/O O(L) ✓ _{VDAC(default)}

P51 I/O port

– –

EXSVD0 SVD3 Ch.0

– –

EXSVD1 SVD3 Ch.0

– –

(12)

S1C31D50

12

– –

EXCL10 T16B Ch.1

– –

EXCL11 T16B Ch.1

– –

(13)

S1C31D50

EXOSC CLG

– –

EXCL00 T16B Ch.0

– –

EXCL01 T16B Ch.0

– –

QSPICLK0 QSPI Ch.0

– –

QSDIO00 QSPI Ch.0

– –

QSDIO01 QSPI Ch.0

– –

QSDIO02 QSPI Ch.0

– –

QSDIO03 QSPI Ch.0

– –

#QSPISS0 QSPI Ch.0

– –

PA0 PA0 I/O Hi-Z ✓ _{I/O port}

– –

FOUT CLG

– –

(14)

S1C31D50

14

– –

PD0 SWCLK I/O _(Pull-up) ✓ _DBG(default)

PD0 I/O port

– –

PD1 SWD I/O _(Pull-up) ✓ _DBG(default)

PD1 I/O port

– –

PD2 PD2 I/O Hi-Z - I/O port

– –

OSC3 CLG

PD3 PD3 I/O Hi-Z - I/O port

– –

OSC4 CLG

PD4 PD4 I/O Hi-Z ✓ _{I/O port}

– –

PD5 PD5 I/O Hi-Z ✓ _{I/O port}

– – – – – – ユニバーサルポートマルチプレクサ_{(UPMUX) について} ユニバーサルポートマルチプレクサ(UPMUX)は、端子に割り付ける以下の周辺回路入出力機能を、ソフトウェアによって自由に選択できる機能です。ただし、一つの機能を同時に複数の端子に割り当てることはできません。

Peripheral Signal I/O Ch.No. Function

I2C SCLn I/O n=0,1,2 - I2C Ch.n clock input/output SDAn I/O - I2C Ch.n data input/output UART USINn I n=0,1,2 - UART Ch,n data input

USOUTn _O - UART Ch,n data output SPI SDIn I n=0,1,2 - SPIA ch.n data input

SDOn O - SPIA ch.n data output SPICLKn I/O - SPIA Ch.n clock input/output #SPISSn I - SPIA Ch.n slave-select input

PWM timer TOUTn0/CAPn0 I/O n=0,1 - 16-bit PWM timer Ch.n PWM output / caputure input 0 TOUTn1/CAPn1 I/O - 16-bit PWM timer Ch.n PWM output / caputure input 1 TOUTn2/CAPn2 I/O - 16-bit PWM timer Ch.n PWM output / caputure input 2 TOUTn3/CAPn3 I/O - 16-bit PWM timer Ch.n PWM output / caputure input 3

(15)

S1C31D50

Pin Details

QFP15

-100 TQFP14 -80 QFP13 -64 TQFP12 -48

Pin.

No Pin. No Pin. No Pin. No Pin Name Function

1 1 ― ― PD4 PD4 2 ― ― ― PD5 PD5 3 2 1 1 P30 P30/RFCLKO0/UPMUX 4 3 2 2 P31 P31/REMO/UPMUX 5 4 3 3 P32 P32/CLPLS/UPMUX 6 5 4 ― P33 P33/UPMUX 7 6 5 ― P34 P34/UPMUX 8 7 ― ― P35 P35/UPMUX 9 ― ― ― P36 P36/UPMUX 10 8 6 4 VPP VPP 11 ― ― ― P37 P37/UPMUX 12 9 7 5 P90 P90/QSPICLK0 13 10 8 6 P91 P91/QSDIO00 14 11 9 7 P92 P92/QSDIO01 15 12 10 8 P93 P93/QSDIO02 16 13 11 9 P94 P94/QSDIO03 17 14 12 10 P95 P95/#QSPISS0 18 15 13 11 VDDQSPI VDDQSPI 19 16 ― ― PA0 PA0 20 17 14 ― PA1 PA1 21 18 15 ― PA2 PA2 22 19 16 12 PA3 PA3/FOUT 23 20 ― ― PA4 PA4 24 ― ― ― PA5 PA5 25 ― ― ― PA6 PA6 26 ― ― ― P00 P00/UPMUX 27 ― ― ― P01 P01/UPMUX 28 ― ― ― P02 P02/UPMUX 29 21 17 13 P03 P03/UPMUX 30 22 18 14 P04 P04/UPMUX 31 23 19 15 P05 P05/UPMUX 32 24 20 16 P06 P06/UPMUX 33 25 ― ― P07 P07UPMUX 34 26 ― ― P10 P10/UPMUX/ADIN7 35 27 21 ― P11 P11/UPMUX/ADIN6 36 28 22 ― P12 P12/UPMUX/ADIN5 37 29 23 17 P13 P13/UPMUX/ADIN4 38 30 24 18 P14 P14/UPMUX/ADIN3 39 31 25 19 P15 P15/UPMUX/ADIN2 40 32 26 20 P16 P16/UPMUX/ADIN1 41 33 27 21 P17 P17/UPMUX/ADIN0 42 34 28 22 P40 P40/VREFA 43 35 ― ― P41 P41 44 36 ― ― P42 P42 45 37 29 ― P43 P43 46 38 30 ― P44 P44 47 39 31 23 P45 P45/#ADTRG 48 40 32 24 P46 P46/RTC1S 49 ― ― ― P47 P47 50 ― ― ― P60 P60 51 41 33 25 P61 P61/EXSVD0 52 42 34 26 P62 P62/EXSVD1 53 43 ― ― P63 P63 54 44 ― ― P64 P64 55 ― ― ― P65 P65 56 ― ― ― P66 P66 57 ― ― ― P67 P67

(16)

S1C31D50

16

58 45 35 27 P20 P20/SENB0/UPMUX 59 46 36 28 P21 P21/SENA0/UPMUX 60 47 37 29 P22 P22/REF0/UPMUX 61 48 38 30 P23 P23/RFIN0/UPMUX 62 49 39 ― P24 P24/UPMUX 63 50 40 ― P25 P25/UPMUX 64 51 41 ― P26 P26/UPMUX 65 52 42 ― P27 P27/UPMUX 66 53 43 31 P50 P50/VDACOUT_P 67 54 44 32 P51 P51/VDACOUT_N 68 55 ― ― P52 P52 69 56 ― ― P53 P53 70 ― ― ― P54 P54 71 ― ― ― P55 P55 72 57 45 33 PD2 PD2/OCS3 73 58 46 34 PD3 PD3/OSC4 74 59 47 35 VD1 VD1 75 60 48 36 VSS VSS 76 61 49 37 #RESET #RESET 77 62 50 38 VDD VDD 78 63 51 39 OSC1 OSC1 79 64 52 40 OSC2 OSC2 80 ― ― ― P56 P56 81 ― ― ― P57 P57 82 65 ― ― P80 P80 83 66 53 ― P81 P81 84 67 54 ― P82 P82 85 68 55 41 P83 P83/EXOSC 86 69 56 42 P84 P84/EXCL00 87 70 57 43 P85 P85/EXCL01 88 71 ― ― P86 P86 89 72 ― ― P87 P87 90 73 58 ― P70 P70 91 74 59 ― P71 P71 92 75 60 44 P72 P72/EXCL10 93 76 61 45 P73 P73/EXCL11 94 77 ― ― P74 P74 95 ― ― ― P75 P75 96 78 62 46 PD0 PD0/SWCLK 97 79 63 47 PD1 PD1/SWD 98 80 64 48 TEST TEST 99 ― ― ― P76 P76 100 ― ― ― P77 P77

(17)

S1C31D50

■

EPSON 音声作成 PC ツール

EPSON の音声作成ツールは、音声データの作成に声優やスタジオを手配する必要がなく、リソース、時間、コ

ストの大幅な削減に貢献いたします。

PC 上の TTS(Text-To-Speech)ツールは、日本語、英語、中国語

(Mandarin)、韓国語をサポート（声は女性のみ）しており、音声データの作成/編集が簡単にできます。

また、現在ご所有の音声データも容易にツール内に取り込むことができます。

.

テキスト入力

(wav fileインポート)

(発音編集)

(フレーズ間Delay調整

(整列)

Sound ROM作成

Sound ROM 作成には

ボタンを押すのみ

(18)

S1C31D50

18 ■ 基本外部結線図

Single Connection to AMP

Differential Connection to AMP

Enable IN- IN+ VDACOUT_P

PORT Enable Control

Cin Rin 39uF

510Ω

39uF 510Ω

Low Pass Filter: cutoff 8kHz

Enable IN- IN+ VDACOUT_P

PORT Enable Control

VDACOUT_N

Low Pass Filter: cutoff 8kHz

Cin Rin 39uF 510Ω 39uF 510Ω Cin Rin 39uF 510Ω 39uF 510Ω VDD VD1 VSS VDDQSPI OSC1 OSC2 OSC3 OSC4 #RESET TEST EXSVDn REMO Pxy External voltage IR transmitter module I/O SDIn SDOn SPICLKn #SPISSn SPI QSDIO00 QSDIO01 QSDIO02 QSDIO03 QSPICLK0 #QSPISS0 QSPI USINn USOUTn SCLn SDAn I2C UART TOUTn0/CAPn0 : : TOUTn3/CAPn3 PWM/Captur ADIN00-07 #ADTRG0 VREFA0 A/D conversion inputs CVREFA SWCLK SWD VPP VDD Debugging tool

S1C31D50

VDACOUT_P VDACOUT_N VOICE/AUDIO

(19)

(20)

(21)

(22)

(23)

S1C31D50

■

■ 改訂履歴

改訂内容

日付 _Rev. _Page _Type _Details

2018/7/30 1.00 All New 初版 www.epson.jp/prod/semicon/

営業本部デバイス営業部

東京〒191-8501 東京都日野市日野 421-8 TEL (042)587-5313(直通) FAX (042)587-5116 大阪〒530-6122 大阪府大阪市北区中之島 3 丁目 3 番 23 号中之島ダイビル 22 階 TEL (06)7711-6770(代表) FAX (06)7711-6771 本資料のご使用につきましては、次の点にご留意願います。本資料の内容については、予告無く変更することがあります。 1. 本資料の一部、または全部を弊社に無断で転載、または、複製など他の目的に使用することは堅くお断りいたします。 2. 本資料に掲載される応用回路、プログラム、使用方法等はあくまでも参考情報であり、これらに起因する第三者の知的財産権およびその他の権利侵害あるいは損害の発生に対し、弊社はいかなる保証を行うものではありません。また、本資料によって第三者または弊社の知的財産権およびその他の権利の実施権の許諾を行うものではありません。 3. 特性値の数値の大小は、数直線上の大小関係で表しています。 4. 製品および弊社が提供する技術を輸出等するにあたっては「外国為替および外国貿易法」を遵守し、当該法令の定める手続きが必要です。大量破壊兵器の開発等およびその他の軍事用途に使用する目的をもって製品および弊社が提供する技術を費消、再販売または輸出等しないでください。 5. 本資料に掲載されている製品は、生命維持装置その他、きわめて高い信頼性が要求される用途を前提としていません。よって、弊社は本（当該）製品をこれらの用途に用いた場合のいかなる責任についても負いかねます。 6. 本資料に掲載されている会社名、商品名は、各社の商標または登録商標です。

ドキュメントコード：413699000 2018 年 7 月作成
