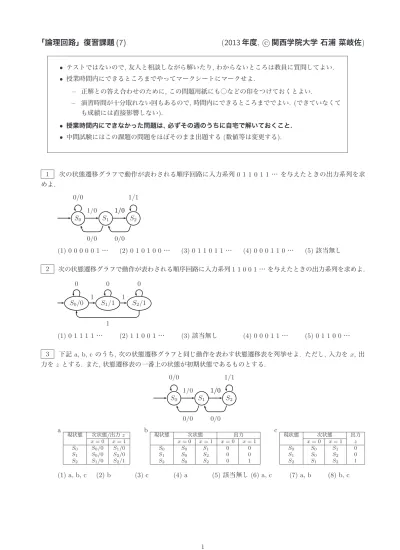

「論理回路」復習課題
(7) (2013年度, c
関西学院大学 石浦 菜岐佐)
•
テストではないので, 友人と相談しながら解いたり, わからないところは教員に質問してよい.
•
授業時間内にできるところまでやってマークシートにマークせよ.
–
正解との答え合わせのために, この問題用紙にも○などの印をつけておくとよい.
–
演習時間が十分取れない回もあるので, 時間内にできるところまででよい. (できていなくて も成績には直接影響しない).
•
授業時間内にできなかった問題は, 必ずその週のうちに自宅で解いておくこと.
•
中間試験にはこの課題の問題をほぼそのまま出題する
(数値等は変更する).1
次の状態遷移グラフで動作が表わされる順序回路に入力系列
0 1 1 0 1 1… を与えたときの出力系列を求 めよ.
S0 S1 S2
1/0 1/01/0
0/0 1/1
0/0 0/0
(1) 0 0 0 0 0 1
…
(2) 0 1 0 1 0 0…
(3) 0 1 1 0 1 1…
(4) 0 0 0 1 1 0…
(5)該当無し
2
次の状態遷移グラフで動作が表わされる順序回路に入力系列
1 1 0 0 1… を与えたときの出力系列を求めよ.
S0/0 1 S1/1 1 S2/1
0 0 0
1
(1) 0 1 1 1 1
…
(2) 1 1 0 0 1…
(3)該当無し
(4) 0 0 0 1 1…
(5) 0 1 1 0 0…
3
下記
a, b, cのうち, 次の状態遷移グラフと同じ動作を表わす状態遷移表を列挙せよ. ただし, 入力を
x,出
力を
zとする. また, 状態遷移表の一番上の状態が初期状態であるものとする.
S0 1/0 S1 1/01/0 S2
0/0 1/1
0/0 0/0
a 現状態 次状態/出力z x= 0 x= 1 S0 S0/0 S1/0 S1 S0/0 S2/0 S2 S1/0 S2/1
b 現状態 次状態 出力
x= 0 x= 1 x= 0 x= 1
S0 S0 S1 0 0
S1 S0 S2 0 0
S2 S0 S2 0 1
c 現状態 次状態 出力
x= 0 x= 1 z S0 S0 S1 0 S1 S0 S2 0 S2 S1 S2 1
(1) a, b, c (2) b (3) c (4) a (5)
該当無し
(6) a, c (7) a, b (8) b, c1
4
下記
a, b, cのうち, 次の状態遷移グラフと同じ動作を表わす状態遷移表を列挙せよ. ただし, 入力を
x,出 力を
zとする. また, 状態遷移表の一番上の状態が初期状態であるものとする.
S0/0 1 S1/1 1 S2/1
0 0 0
1 a 現状態 次状態/出力z
x= 0 x= 1 S0 S0/0 S1/0 S1 S1/1 S2/0 S2 S2/0 S2/1
b 現状態 次状態 出力
x= 0 x= 1 z S0 S0 S1 0 S1 S1 S2 1 S2 S2 S0 1
c 現状態 次状態 出力z
x= 0 x= 1 x= 0 x= 1
S0 S0 S1 0 0
S1 S1 S2 0 0
S2 S2 S2 0 1
(1) b, c (2) a, c (3) a, b (4) b (5) c (6)
該当無し
(7) a (8) a, b, c5
次の状態遷移表で動作が表わされる順序回路の入力
xに系列
0 1 1 0 1 1… を与えたときに,
zに出力され る信号値系列を求めよ. ただし, 状態遷移表の一番上の状態が初期状態であるものとする.
現状態 次状態/出力z x= 0 x= 1 S0 S0/1 S1/0 S1 S2/0 S1/1 S2 S2/0 S0/1
(1) 1 0 0 1 1 0
…
(2) 0 1 1 0 1 1…
(3)該当無し
(4) 1 0 1 0 1 0…
(5) 0 1 0 1 0 0…
6次の状態遷移グラフ
a, b, cのうち, Moore 型の順序回路の動作を表現するものを列挙せよ.
a b c
S0 S1 S2
1/0 1/0
0/0 1/1
0/0 0/0
S0 S1 S2
1/0 0/1
0/0 1/1 1/1
0/0
S0/0 1 S1/1 1 S2/1
0 0 0
1
(1) a (2) a, b (3) a, c (4)
なし
(5) a, b, c (6) b (7) b, c (8) c7
次の
a, bのうち, Mealy 型順序回路の回路構成はどれか. ただし, 図中の台形は組み合わせ論理回路, 長方 形は記憶素子を表す.
a b
input output function output
state (memory) state transition
function
input
output function
state transition
function state
(memory)
output
(1) a, b
両方
(2) b (3)該当無し
(4) a2
8
下の図はポジティブエッジトリガ型
Dフリップフロップの入出力関係を示したものである. CLK はクロッ ク入力であり,
↑は信号の
0→1変化を表すものとする.
Qに出力される信号値
a,b,cとして適切なものを選べ.
D 0 0 1 1
CLK ↑ ↑ ↑ ↑ ↑
Q 0 a b c
(1) (a, b, c) = (1,1,0) (2) (a, b, c) = (0,1,1) (3) (a, b, c) = (0,0,0) (4) (a, b, c) = (1,0,0) (5) (a, b, c) = (0,0,1) (6) (a, b, c) = (1,0,1) (7) (a, b, c) = (0,1,0) (8) (a, b, c) = (1,1,1)
9
下記
a, b, cのうち, ポジティブエッジトリガ型
Dフリップフロップ の入出力波形として正しいものを列挙
せよ.
a
D
CLK
Q
Æ
b
D
CLK
Q
Æ
c
D
CLK
Q
(1) a, b (2) b, c (3) c (4)
該当無し
(5) a, c (6) a (7) b (8) a, b, c
10
下記
a, b, cのうち, リセット付きポジティブエッジトリガ型
Dフリップフロップ
(RSTが
0の場合にリ
セット動作が行われる) の入出力波形として正しいものを列挙せよ.
a
D
CLK
RST
Q
Æ
Q
b
D
CLK
RST
Q
Æ
Q
c
D
CLK
RST
Q
Æ
Q
(1)
該当無し
(2) b, c (3) a, b (4) a, b, c(5) b (6) a (7) c (8) a, c
3
11
動作が次の状態遷移グラフで表される順序回路が, ポジティブエッジ型のフリップフロップを用いて設計さ れているとする. 下記
a, b, cのうち, 入出力波形として正しいものを列挙せよ.
S0/00 1 S1/01 1 S2/10 1 S3/11
0 0 0 0
1
入力を
c,出力を
y1y0とする
a
c
CLK
y1
y0
b
c
CLK
y1
y0
c
c
CLK
y1
y0
(1) a, c (2) a, b, c (3) c (4) a
(5)
該当無し
(6) b (7) b, c (8) a, bNagisa ISHIURA
