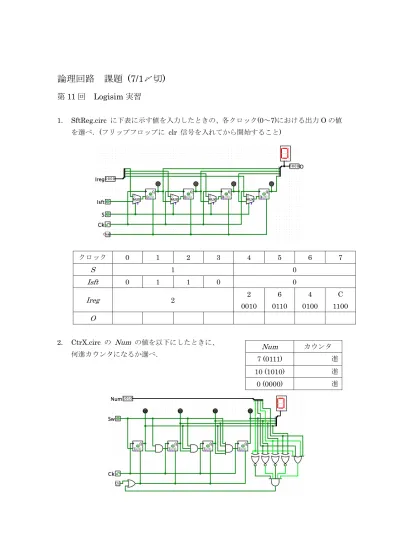

論理回路 課題 (7/1〆切) 第 11 回 Logisim 実習
1. SftReg.circ に下表に示す値を入力したときの、各クロック(0～7)における出力Oの値 を選べ．(フリップフロップに clr 信号を入れてから開始すること)
2. CtrX.circ の Num の値を以下にしたときに、
何進カウンタになるか選べ．
クロック 0 1 2 3 4 5 6 7
S 1 0
Isft 0 1 1 0 0
Ireg 2 2
0010
6 0110
4 0100
C 1100 O
Num カウンタ 7 (0111) 進 10 (1010) 進 0 (0000) 進
