導入ガイド
EMC VSPEX エンド ユーザー コンピューテ
ィング
Citrix XenDesktop 7.6 および VMware
vSphere と EMC XtremIO
EMC Isilon、EMC VNX、EMC Data Protection で実現
EMC VSPEX
要約この導入ガイドでは、EMC XtremIO™、EMC Isilon®
、EMC VNX®
、EMC Data Protection によっ て実現されるCitrix XenDesktop および VMware vSphere 用の EMC® VSPEX®エンド ユー ザー コンピューティング ソリューションの導入に必要なステップの概要を説明します。 2015 年 4 月
Published in the USA. 2015 年 4 月発行 このドキュメントに記載されている情報は、ドキュメントの出版日現時点の情報です。こ の情報は通知なく変更されることがあります。 この資料に記載される情報は、現状有姿の条件で提供されています。EMC Corporation は、この資料に記載される情報に関する、どのような内容についても表明保証条項を設 けず、特に、商品性や特定の目的に対する適応性に対する黙示の保証はいたしま せん。この資料に記載される、いかなるEMC ソフトウェアの使用、複製、頒布も、当該ソ フトウェア ライセンスが必要です。
EMC2、EMC、および EMC のロゴは、EMC Corporation の登録商標または商標です。そ の他のすべての名称ならびに製品についての商標は、それぞれの所有者の商標また は登録商標です。
最新のEMC 製品名については、EMC の Web サイトでEMC Corporation の商標を参照 してください。
EMC VSPEX エンド ユーザー コンピューティング：Citrix XenDesktop 7.6 および VMware vSphere
とEMC XtremIO：EMC Isilon、EMC VNX、EMC Data Protection で実現
導入ガイド
目次
目次
第 1 章
概要
9
このガイドの目的 ... 10 ビジネス バリュー ... 10 対象範囲 ... 11 対象読者 ... 11 用語 ... 12第 2 章
始める前に
13
概要 ... 14 導入前タスク ... 14 導入ワークフロー ... 15 必ず読んでおくべき資料 ... 15 VSPEX ソリューションの概要 ... 15 VSPEX 設計ガイド ... 15 VSPEX 実証済みインフラストラクチャ ガイド ... 16RSA SecurID for VSPEX エンド ユーザー コンピューティング ガイド ... 16
導入の前提条件 ... 16
第 3 章
ソリューション概要
19
概要 ... 20 VSPEX 実証済みインフラストラクチャ ... 20 ソリューションのアーキテクチャ ... 21 アーキテクチャの概要 ... 21 論理アーキテクチャ ... 23 主要なコンポーネントのサマリー ... 24第 4 章
ソリューションの実装
27
概要 ... 28 ネットワークの実装 ... 29 インフラストラクチャ ネットワークの構成 ... 29 VLAN の構成 ... 31 ストレージ ネットワークの構成 ... 31 ネットワーク ケーブル接続の完了 ... 32XtremIO イベント ハンドラーの構成 ... 33 VMFS データストア用のストレージのプロビジョニング ... 35 Isilon クラスターの準備 ... 36 初期Isilon クラスターの構成 ... 36 VNX の準備 ... 36 初期VNX 構成のセットアップ ... 36 VNX FAST Cache の構成 ... 36 オプションのユーザー データ用 Isilon ストレージのプロビジョニング ... 38 オプションのユーザー データ用 VNX ストレージのプロビジョニング ... 39 ユーザー データ用 VNX FAST VP の構成（オプション） ... 39 VSPEX プライベート クラウドの要件 ... 41 Citrix ShareFile の要件 ... 41 vSphere ホストのインストールと構成 ... 42 vSphere のインストール ... 42 vSphere ネットワークの構成 ... 42 vSphere データストアの接続 ... 43 vSphere の XtremIO 向けの最適化 ... 44
EMC VSI（Virtual Storage Integrator）の導入 ... 45
SQL Server データベースのインストールと構成 ... 46
VMware vCenter Server の導入 ... 47
XenDesktop Desktop Delivery Controller のインストールと構成 ... 48
XenDesktop のサーバー側コンポーネントのインストール ... 49 サイトの構成 ... 49 2 台目のコントローラーの追加 ... 50 Citrix Studio のインストール ... 50 マスター仮想マシンの準備 ... 50 仮想デスクトップのプロビジョニング ... 50 VSI での仮想デスクトップのプロビジョニング ... 51
Citrix Provisioning Services のインストールと構成 ... 52
PVS サーバー ファームの構成 ... 53 2 台目の PVS サーバーの追加... 53 PVS ストアの作成 ... 53 インバウンド通信の構成 ... 53 ブートストラップ ファイルの構成 ... 54 DHCP サーバーでの起動オプション 66 および 67 の構成 ... 54 マスター仮想マシンの準備 ... 55 仮想デスクトップのプロビジョニング ... 55 EMC Avamar のセットアップ ... 55 Avamar の構成の概要 ... 55
目次 Avamar に対する GPO（グループ ポリシー オブジェクト）の追加の構成... 57 Avamar クライアント サービスの Windows セキュリティ ... 61 Avamar データセットの定義 ... 62 Avamar バックアップ スケジュールの定義 ... 65 メンテナンス ウィンドウ スケジュールの調整 ... 65 Avamar 保存ポリシーの定義 ... 67 Avamar グループおよびグループ ポリシーの作成 ... 67 XenDesktop クライアント（デスクトップ）のアクティブ化 ... 69
第 5 章
ソリューションの検証
77
概要 ... 78 インストール後チェックリスト ... 79 単一仮想デスクトップの導入とテスト ... 79 ソリューション コンポーネントの冗長性の確認 ... 79 XtremIO ... 79 Isilon ... 79 VNX ... 80第 6 章
参照ドキュメント
81
EMC ドキュメント ... 82 その他のドキュメント ... 82付録 A
構成ワークシート
85
お客様構成ワークシート ... 86図
図 1. VSPEX 実証済みインフラストラクチャ ... 21 図 2. 妥当性検査済みソリューションのアーキテクチャ ... 22 図 3. ブロック ストレージとファイル ストレージ両方の論理アーキテクチャ ... 23 図 4. Ethernet ネットワーク アーキテクチャの例 ... 30 図 5. FC ネットワーク アーキテクチャの例 ... 31図 6. XtremIO の［Display Event Handlers］ボタン ... 34
図 7. XtremIO の［Edit Event Handler］ウィンドウ ... 34
図 8. ［ストレージ システムのプロパティ］ダイアログ ボックス ... 37
図 9. ［Create FAST Cache］ダイアログ ボックス ... 37
図 10. Isilon でのホーム ディレクトリの SMB 共有の作成 ... 38
図 11. ［Storage Pool Properties］ダイアログ ボックス ... 40
図 12. ［Manage Auto-Tiering］ウィンドウ ... 40

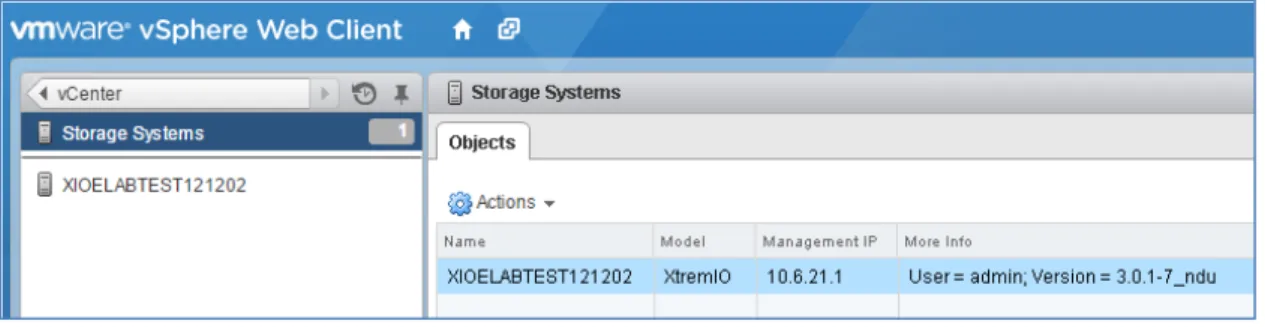

図 13. vSphere Web クライアント： EMC VSI の統合 ... 45
図 14. vSphere Web クライアント： EMC VSI ストレージ システム ... 45
図 15. vSphere Web クライアント： EMC VSI XtremIO データストア アクション ... 46
図 16. ［Configure Bootstrap］ダイアログ ボックス ... 54
図 17. Windows フォルダー リダイレクトの構成 ... 57
図 18. ［Mapped Drive Properties］ダイアログ ボックスの表示 ... 58
図 19. ユーザー ファイル用 Windows ネットワーク ドライブ マッピングの作成 ... 59 図 20. ドライブ マッピング共通設定の構成 ... 60 図 21. ユーザー プロファイル データ用 Windows ネットワーク ドライブ マッピングの作成 ... 61 図 22. Windows フォルダー リダイレクトの構成 ... 62 図 23. Avamar データセット設定の構成 ... 63 図 24. ユーザー プロファイル データ データセットの除外設定... 64
図 25. ［Select Plug-in Type］オプション ... 64
図 26. ［Volume Freezing Options］ ... 65
図 27. Avamar のデフォルトのバックアップ/メンテナンス ウィンドウ スケジュール ... 66 図 28. Avamar の変更されたバックアップ/メンテナンス ウィンドウ スケジュール ... 66 図 29. 新しいAvamar バックアップ グループの作成 ... 68 図 30. ［New Group］ウィンドウ ... 68 図 31. 既存のスケジュールの選択 ... 69
図 32. Avamar Enterprise Manager Dashboard ... 70
目次
図 34. ［Client Information］メニュー ... 71
図 35. ［Directory Service］ダイアログ ボックス ... 71
図 36. EMC Avamar Client Manager の Active Directory 情報 ... 72
図 37. VSPEX 仮想デスクトップ ... 72
図 38. 選択された仮想デスクトップ ... 73
図 39. ［Select Groups］ウィンドウ ... 73
図 40. ドメインのアクティブ化 ... 74
図 41. ［Show Clients for Activation］ウィンドウ ... 74
図 42. アクティブ化されたクライアントがあるAvamar Client Manager ... 75
表

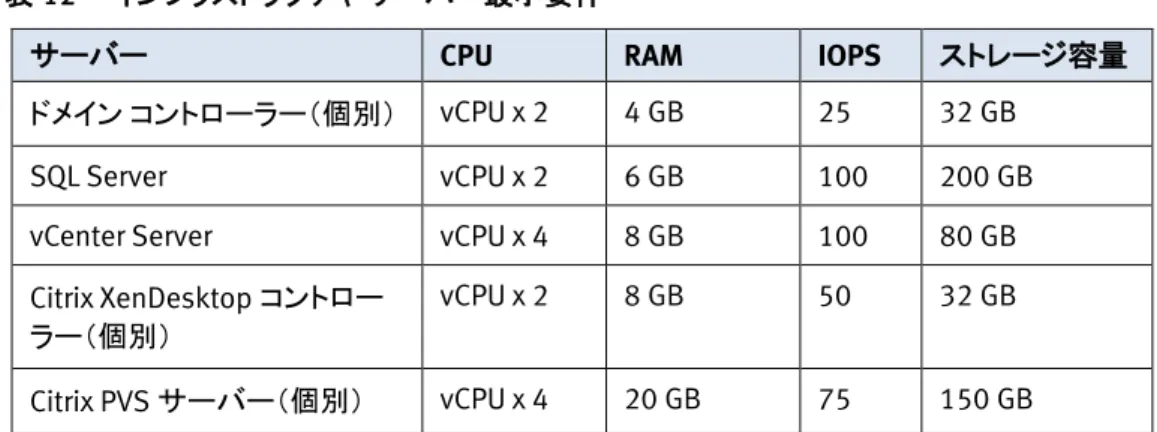

表 1 用語 ... 12 表 2 導入前のタスク ... 14 表 3 導入ワークフロー ... 15 表 4 導入の前提条件チェックリスト ... 16 表 5 VSPEX ソリューション コンポーネント ... 24 表 6 実装プロセスの概要 ... 28 表 7 スイッチおよびネットワーク構成のタスク ... 29 表 8 ストレージ構成のタスク ... 32 表 9 仮想デスクトップを格納するためのXtremIO 上のボリューム ... 35 表 10 ブロック ベースの RAID 6 ストレージ プールの作成 ... 39 表 11 NAS プール用の LUN の構成 ... 39 表 12 インフラストラクチャ サーバー最小要件 ... 41表 13 Storage Center を使用した ShareFile StorageZones の 最小ハードウェア リソース ... 41
表 14 ShareFile StorageZones CIFS 共有に推奨される VNX ストレージ ... 41

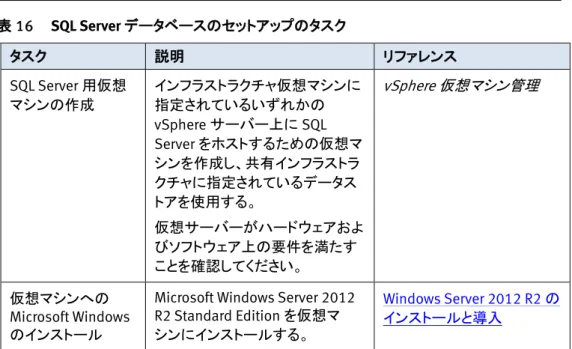

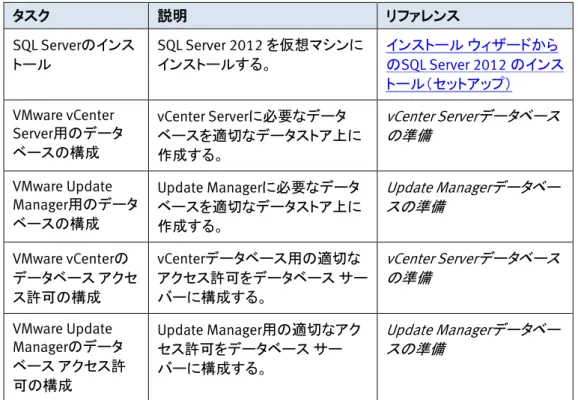

表 15 サーバー インストールのタスク ... 42 表 16 SQL Server データベースのセットアップのタスク ... 46 表 17 vCenter の構成のタスク ... 47 表 18 XenDesktop コントローラーのセットアップ タスク ... 49 表 19 XenDesktop コントローラーのセットアップ タスク ... 52 表 20 Avamar の統合のタスク ... 56 表 21 インストールのテストのタスク ... 78 表 22 共通サーバー情報... 87 表 23 vSphere サーバー情報 ... 87 表 24 XtremIO アレイ情報 ... 87 表 25 VNX アレイ情報 ... 88 表 26 Isilon の情報 ... 88 表 27 ネットワーク インフラストラクチャ情報 ... 88 表 28 VLAN 情報 ... 88 表 29 サービス アカウント ... 89
第 1 章： 概要
第
1 章
概要
この章は、次のトピックで構成されています。 このガイドの目的 ... 10 ビジネス バリュー ... 10 対象範囲 ... 11 対象読者 ... 11 用語 ... 12このガイドの目的
EMC®VSPEX®
エンド ユーザー コンピューティング実証済みインフラストラクチャは、 一貫したパフォーマンス レベルで大量の仮想デスクトップをホスティングできる最新 のシステムをお客様に提供します。この Citrix XenDesktop 7.6 向け VSPEX エンド ユーザー コンピューティング ソリューションは、VMware vSphere 仮想化レイヤー上 で動作します。また、ストレージを提供する高可用性のEMC XtremIO ファミリーを基 盤としています。このソリューションでは、デスクトップ仮想化インフラストラクチャ コンポーネントは VMware vSphere 実証済みインフラストラクチャの VSPEX プライ ベート クラウドに階層化され、デスクトップは専用のリソースでホストされています。 VSPEX パートナーによって定義されるコンピューティングとネットワークのコンポー ネントは、大規模な仮想デスクトップ環境の処理ニーズとデータのニーズに対応でき るよう冗長かつ十分に強力な構成になっています。EMC XtremIO™ソリューションは仮 想デスクトップ用のストレージを提供し、EMC Isilon® またはVNX ストレージ システム はユーザー データ用のストレージを提供します。EMC Avamar®データ保護ソリュー ションは Citrix XenDesktop データのデータ保護を提供し、RSA®
SecurID® はオプ ションのセキュア ユーザー認証機能を提供します。 このVSPEX エンド ユーザー コンピューティング ソリューションは、X-Brick あたり最 大 3,500 台の仮想デスクトップ、Starter X-Brick あたり最大 1,750 台の仮想デスク トップで妥当性検査が行われています。妥当性検査が行われたこれらのシステム構 成は、参照デスクトップのワークロードに基づき、個々のお客様向けのコスト パ フォーマンスに優れたカスタム ソリューションを作成するための基礎となります。 XtremIO では、最大 6 台の X-Brick のスケールアウト クラスターがサポートされます。 X-Brick を追加するたびに、パフォーマンスと仮想デスクトップ容量が直線的に向上 します。XtremIO X-Brick は、より多くのデスクトップをサポートすることが妥当性検査 され、VSPEX の妥当性検査が行われた数値は示されているソリューションのみに対 するものです。 エンド ユーザー コンピューティングまたは仮想デスクトップ インフラストラクチャは複 雑なシステム製品です。この導入ガイドでは、EMC XtremIO、EMC Isilon、EMC VNX、 EMC Data Protection によって実現する VMware vSphere 向け Citrix XenDesktop を 使用したエンド ユーザー コンピューティング ソリューションを導入するために必要な リソースをベスト プラクティスに基づいて実装する方法を説明します。
ビジネス
バリュー
従業員によるモバイルの利用が増えており、従業員はいつでも、どこでも、どのよう なデバイスからでも、業務で重要なデータやアプリケーションにアクセスできることを 望んでいます。彼らは自分のデバイスを仕事にも使用できる柔軟性を求めており、 近年多くの IT 部門が、BYOD（Bring Your Own Device）イニシアティブの調査やサ ポートに乗り出しています。その結果、機密情報の保護が一層複雑になります。そ れに対する1 つの方法は、仮想デスクトップ プロジェクトを導入することです。 しかし、大規模な仮想デスクトップ環境の導入には多くの課題があります。管理者は、 永続的デスクトップまたは非永続的デスクトップをすべてのユーザー（タスク ワー カー、ユーザー、パワー ユーザー）に迅速に展開し、物理デスクトップより使いやす いユーザー エクスペリエンスを提供する必要があります。第 1 章： 概要
パフォーマンスだけでなく、仮想デスクトップ ソリューションはシンプルに導入、管理 でき、物理デスクトップよりもコストを大幅に抑えて拡張できる必要があります。スト レージもまた、優れた仮想デスクトップ ソリューションの重要なコンポーネントです。 EMC VSPEX の実証済みインフラストラクチャは、簡単、効率的、柔軟で、XtremIO フ ラッシュ テクノロジーの多くの可能性を利用するように設計されているソリュー ションを作成することによって、IT 部門が最も重大な課題に対応できるように作られ ています。
Citrix XenDesktop 向け VSPEX エンド ユーザー コンピューティング ソリューションに は、次のようなビジネス上のメリットがあります。
• 統合インフラストラクチャ コンポーネントの機能を利用するためのエンド ツー エンドの仮想化ソリューション。
• X-Brick で最大 3,500 台の仮想デスクトップおよび Starter X-Brick で最大 1,750 台の仮想デスクトップのさまざまなお客様の用途向けの効率的な仮 想化。
• 信頼性、柔軟性、拡張性の高いリファレンス アーキテクチャ。
対象範囲
この導入ガイドでは、Citrix XenDesktop 7.6 向け VSPEX エンド ユーザー コンピュー ティング ソリューションの導入に必要なステップの概要を説明し、EMC XtremIO への 仮想デスクトップ ストレージの導入と Isilon または VNX ストレージ アレイへのユー ザー データ ストレージの導入の例を示します。このソリューションに必要なインフラ ストラクチャ サーバーは、VMware vSphere 実証済みインフラストラクチャ向け VSPEX プライベート クラウド上に階層化されるように設計されています。
XenDesktop 向けのオプションの RSA SecurID セキュア ユーザー認証ソリューション については、別のドキュメント「RSA SecurID による EMC VSPEX エンド ユーザー コン ピューティングのセキュリティの確保： 仮想デスクトップ最大 2,000 台対応の Citrix XenDesktop 7 および VMware vSphere 5.1 設計ガイド」を参照してください。
対象読者
このガイドは、EMC の社員および認定 EMC VSPEX パートナーを対象としています。 このガイドでは、この Citrix XenDesktop 向け VSPEX 実証済みインフラストラクチャ の導入を目指す VSPEX パートナーが、VMware vSphere ハイパーバイザー、 XtremIO、Isilon、VNX シリーズのストレージ システム、関連インフラストラクチャを使 用した Citrix XenDesktop ベースのエンド ユーザー コンピューティング ソリュー ションをインストールおよび構成するために必要なトレーニングを受け、背景知識を 持っていることを前提としています。 また、読者はお客様のインストール環境のインフラストラクチャおよびデータベース セキュリティ ポリシーをよく理解している必要があります。 このドキュメントでは適宜、外部の関連資料を紹介しています。このソリューションを
用語
表 1 に、本ガイドで使用される用語の一覧を示します。 表 1 用語 用語 定義 データの重複排除 データの冗長ブロックを排除することで物理ストレージ使用率を 削減するXtremIO アレイの機能。 リファレンス アーキテ クチャ このVSPEX エンド ユーザー コンピューティング ソリューションを 2 つの特定のスケール ポイント（1,750 台の仮想デスクトップと 3,500 台の仮想デスクトップ）でサポートする、妥当性検査が行 われたアーキテクチャ。 参照ワークロード VSPEX エンド ユーザー コンピューティング ソリューションの場 合、参照ワークロードは設計ガイドで示されているワークロード 特性を持つ1 台の仮想デスクトップ（参照仮想デスクトップ）と定 義される。お客様の実際の使用状況と参照ワークロードを比較 することによって、お客様のVSPEX 導入の基礎として選択するリ ファレンス アーキテクチャを推定できます。 詳細については、「EMC VSPEX エンド ユーザー コンピューティン グ： Citrix XenDesktop 7.6 および VMware vSphere と EMC XtremIO：EMC Isilon、EMC VNX、EMC Data Protection で実現」設 計ガイドを参考にしてください。 SP（ストレージ プロ セッサ） ストレージ アレイのコンピューティング コンポーネント。VNX アレ イへの入力、アレイからの出力、アレイ間のデータ移動のあらゆ る側面に対応します。 SC（ストレージ コント ローラー） XtremIO ストレージ アレイのコンピューター コンポーネント。 XtremIO アレイへの入力、XtremIO アレイからの出力、XtremIO アレイ間のデータ移動のあらゆる側面に対応します。 VDI（仮想デスクトップ インフラストラクチャ） デスクトップを物理マシンから分離します。VDI 環境ではデスク トップOS（オペレーティング システム）とアプリケーションはホス ト コンピューターを実行している仮想マシン内に存在し、データ は共有ストレージに存在します。ユーザーは、プライベート ネット ワークやインターネット接続を介して、仮想デスクトップに任意の コンピューターやモバイル デバイスから仮想デスクトップにアク セスします。 XMS（XtremIO Management Server） XtremIO アレイの管理に使用し、仮想マシンとして導入されま す。XMS は、OVA（Open Virtualization Alliance）パッケージを使 用して導入されます。XtremIO Starter
X-Brick このソリューション用にEMC XtremIO オール フラッシュ アレイの特殊な構成 13 台の SSD ドライブを含む、 XtremIO X-Brick このソリューション用に25 台の SSD ドライブを含む、 EMC XtremIO オール フラッシュ アレイの特殊な構成
第 2 章： 始める前に
第
2 章
始める前に
この章は、次のトピックで構成されています。 概要 ... 14 導入前タスク ... 14 導入ワークフロー ... 15 必ず読んでおくべき資料 ... 15 導入の前提条件 ... 16概要
この章では、Citrix XenDesktop を使用した VSPEX エンド ユーザー コンピューティン グ ソリューションの導入を開始する前に知っておく必要がある重要な情報、目を通 す必要があるドキュメント、実行する必要があるタスクの概要を説明します。
このソリューションの設計ガイド「EMC VSPEX エンド ユーザー コンピューティング： Citrix XenDesktop 7.6 および VMware vSphere と EMC XtremIO：EMC Isilon、EMC VNX、EMC Data Protection で実現」では、ソリューションの設計およびサイズ設定の 方法、ベスト プラクティスに従ったリソース割り当て方法、VSPEX がもたらすすべて のメリットを利用する方法を説明しています。この導入ガイドの導入例は、設計ガイ ドの推奨事項と例に基づいています。
導入前タスク
導入前タスクには、環境のインストールおよび構成に直接関係しない手順が含まれ ますが、それらのタスクの結果がインストール時に必要になります。導入前タスクの 例として、ホスト名、IP アドレス、VLAN ID、ライセンス キー、インストール メディアの 収集などがあります。これらのタスクは、オンサイトで要する時間を短くするために、 お客様への訪問の前に実行しておく必要があります。 表 2 導入前のタスク タスク 説明 リファレンス ドキュメントの 収集 「必ず読んでおくべき資料」および「参照ド キュメント」に記載されている関連ドキュメン トを収集する。これらのドキュメントは、ソ リューションのさまざまなコンポーネントの 構成処理手順、サイズ設定導入ベスト プラ クティスを詳細に示しており、このドキュメン ト全体で使用します。 • 必ず読んでおくべ き資料 • 参照ドキュメント ツールの収集 導入の必要なツールおよびオプション ツー ルを収集する。表 4を参照して、すべての 機器、ソフトウェア、適切なライセンスが導 入プロセス前に使用可能であることを確認 します。 導入の前提条件チェック リスト データの収集 ネットワーク、アレイ、アカウントなど、お客 様固有の構成データを収集する。お客様構 成ワークシートにこの情報を入力し、導入 プロセス中に参照します。 さらに、アレイに固有の最も包括的な情報 として、関連するXtremIO インストール前 チェックリストとVNX ワークシートを完成さ せます。これらのドキュメントはEMC オンラ イン サポートで入手可能です。 • XtremIO Storage Array Pre-Installation Checklist • VNX Installation Assistant for File/Unified Worksheet • お客様構成ワーク シート第 2 章： 始める前に
導入ワークフロー
エンド ユーザー コンピューティング ソリューションを設計および実装するには、「表 3」 のプロセス フローを参照してください。 表 3 導入ワークフロー ステップ アクション 1 「設計ガイド」にあるカスタマー サイズ設定ワークシートを使用して、お客様の 要件を収集する。 2 EMC VSPEX サイジング ツールを使用し、ステップ 1 で収集したユーザー要件 に基づいて、エンド ユーザー コンピューティング ソリューションの推奨 VSPEX リファレンス アーキテクチャを決定する。 サイジング ツールの詳細については、EMC VSPEX サイジング ツール ポータ ルを参照してください。 注： サイジング ツールを利用できない場合は、「設計ガイド」にあるガイドラ インを使用して、アプリケーションのサイズを手動で設定できます。 3 「設計ガイド」を使用してVSPEX ソリューションの最終設計を決定する。 注： エンド ユーザー コンピューティングの要件だけでなく、すべてのリソース 要件が考慮されていることを確認します。 4 適切なVSPEX リファレンス アーキテクチャと実証済みインフラストラクチャを 選択して注文する。プライベート クラウド実証済みインフラストラクチャを選択 するガイダンスについては、「必ず読んでおくべき資料」の「VSPEX 実証済み インフラストラクチャ ガイド」を参考にしてください。 5 この導入ガイドに従って、VSPEX ソリューションを導入し、テストする。 注： すでに VSPEX 実証済みインフラストラクチャ環境を使用している場合は、 すでに完了している実装ステップをスキップできます。必ず読んでおくべき資料
推奨される参照ドキュメントを次に示します。これらのドキュメントは、EMC コミュニ ティ ネットワークのVSPEX スペース、EMC.com、SPEX 実証済みインフラストラクチャ のパートナー ポータルから利用できます。「EMCVSPEX End-User Computing Solution Overview」を参考にしてください。
詳細については、「EMC VSPEX End-User Computing: Citrix XenDesktop 7.6 および VMware vSphere と EMC XtremIO 設計ガイド」を参考にしてください。
VSPEXソリュー
ションの概要
「EMC VSPEX Private Cloud: VMware vSphere 5.5 for up to 1,000 Virtual Machines proven Infrastructure Guide」を参照してください。
「RSA SecurID による EMC VSPEX エンド ユーザー コンピューティングのセキュリティ の確保： 仮想デスクトップ最大 2,000 台対応の Citrix XenDesktop 7 および VMware vSphere 5.1 設計ガイド」を参照してください。
導入の前提条件
表 4 は、ソリューションを構成するためのハードウェア、ソフトウェア、ライセンス要件 の内訳を示したものです。これらの前提条件については、EMC オンライン サポー トを参照してください。 表 4 導入の前提条件チェックリスト 要件 説明 ハードウェア • 「設計ガイド」で推奨されている、仮想マシンをホストするの に十分な容量を持つ物理サーバー • 仮想インフラストラクチャ サーバーをホストする VMware vSphere サーバー • エンド ユーザー コンピューティングに必要なネットワーク ス イッチ ポート数と機能 • 必要な構成を備えた EMC XtremIO アレイ • 必要な構成を備えた EMC Isilon アレイ • 必要なディスク レイアウトを備えた EMC VNX マルチプロトコ ル ストレージ アレイ 注： これらの要件は、既存のインフラストラクチャによって満たされて いることがあります。 ソフトウェア • VMware vSphere 5.5 インストール メディア • VMware vCenter Server 5.5 インストール メディア • VMware vSphere PowerCLI インストール ファイル • Citrix XenDesktop 7.6 インストール メディア • EMC XtremIO マネージメント サーバーOVA ファイル • EMC VSI（Virtual Storage Integrator）for VMware vSphereWeb Client • EMC PowerPath®
Viewer
• EMC PowerPath/VE（PowerPath Virtual Edition）
• Microsoft Windows Server 2012 R2 インストール メディア （VMware vCenter、Citrix XenDesktop Desktop Delivery Controller、Citrix Provisioning Server の指定 OS） • Microsoft Windows 7 インストール メディア • Microsoft Windows 8.1 インストール メディア • Microsoft SQL Server 2012 以降のインストール メディア 注： この要件は、既存のインフラストラクチャによって満たされている ことがあります。 VSPEX実証済み インフラストラクチャ ガイド
RSA SecurID for VSPEXエンド ユー
ザー コンピュー
第 2 章： 始める前に
要件 説明
ライセンス • VMware vSphere 5.5 ライセンス キー（インフラストラクチャ サーバー ホスト用）
• VMware vCenter Server 5.5 ライセンス キー
• VMware vSphere Desktop ライセンス キー（仮想デスクトッ プ ホスト用）
• Citrix XenDesktop ライセンス ファイル
• Microsoft Windows Server 2012 R2 Standard Edition（以 降）ライセンス キー
注： この要件は、既存の Microsoft KMS（Key Management Server） で満たされていることがあります。
• Microsoft Windows 7 ライセンス キー • Microsoft Windows 8.1 ライセンス キー
注： この要件は、既存の Microsoft KMS（Key Management Server） で満たされていることがあります。
• Microsoft SQL Server 2012 ライセンス キー
注： この要件は、既存のライセンスによって満たされていることがあ ります。
第 3 章： ソリューション概要
第
3 章
ソリューション概要
この章は、次のトピックで構成されています。 概要 ... 20 VSPEX 実証済みインフラストラクチャ ... 20 ソリューションのアーキテクチャ ... 21 主要なコンポーネントのサマリー ... 24概要
この章では、VMware vSphere ソリューションによる Citrix XenDesktop の VSPEX エン ド ユーザー コンピューティングの概要と、ソリューションで使用されている主要なテク ノロジーの概要について説明します。このソリューションは、1 台の X-Brick あたり最 大 3,500 台の仮想デスクトップと、1 台の Starter X-Brick あたり最大 1,750 台の仮 想デスクトップのリファレンス アーキテクチャをサポートするデスクトップ仮想化、サー バー、ネットワーク、ストレージ、データ保護のリソースを提供できるように EMC に よって設計され、実証されています。 図 3 に示すソリューションのデスクトップ仮想化インフラストラクチャ コンポーネント はVSPEX プライベート クラウド ソリューション上に階層化されるように設計されてい ますが、リファレンス アーキテクチャには、基礎となる実証済みインフラストラクチャ の構成詳細は含まれません。 必要なインフラストラクチャ コンポーネントの構成については、「必ず読んでおくべき 資料」で示したVSPEX 実証済みインフラストラクチャ ガイドを参照してください。
VSPEX 実証済みインフラストラクチャ
EMC は業界をリードする IT インフラストラクチャ プロバイダーと連携し、プライベート クラウドと Citrix XenDesktop 仮想デスクトップの導入を促進する包括的な仮想化ソ リューションを作成しました。VSPEX は、お客様が IT インフラストラクチャを構築する 際の課題と複雑さに直面する代わりに、導入の迅速化、簡素化の促進、選択肢の 増加、効率性の向上、リスクの軽減によってIT の変革を加速できるようにします。 EMC による VSPEX 妥当性検査によって、予測可能なパフォーマンスが保証されて いるため、お客様は既存または新規に取得したIT インフラストラクチャを活用するテ クノロジーを選択できると同時に、計画、サイズ設定、構成に伴う負担も解消できま す。VSPEX は、真のコンバージド インフラストラクチャの特長であるシンプルさと、 個々のスタック コンポーネントに対する幅広い選択肢を求めているお客様に、仮想 インフラストラクチャを提供します。図 1 に示す VSPEX 実証済みインフラストラクチャは、EMC が検証し、EMC VSPEX パートナー様が提供する、モジュール形式の仮想化インフラストラクチャです。この インフラストラクチャは仮想化、サーバー、ネットワーク、ストレージ、データ保護レイ ヤーで構成されます。パートナーがお客様の環境に最適な仮想化、サーバー、ネッ トワーク テクノロジーを選択できると同時に、可用性の高い EMC XtremIO、Isilon、 VNX ストレージ システム ファミリーと EMC Data Protection テクノロジーがストレージ およびデータ保護レイヤーを提供します。
第 3 章： ソリューション概要
図 1. VSPEX 実証済みインフラストラクチャ
ソリューションのアーキテクチャ
Citrix XenDesktop 向けの EMC VSPEX エンド ユーザー コンピューティング ソリュー ションは、X-Brick で最大 3,500 台の仮想デスクトップおよび Starter X-Brick で最大 1,750 台の仮想デスクトップをサポートできる包括的なシステム アーキテクチャを提 供します このソリューションでは、仮想デスクトップ用の XtremIO 上のブロック スト レージと、ユーザー データ用の Isilon または VNX 上のオプションのファイル スト レージがサポートされます。 図 2 に、妥当性検査済みソリューションのアーキテクチャの概要を示します。 アーキテクチャの 概要
図 2. 妥当性検査済みソリューションのアーキテクチャ
このソリューションは、EMC XtremIO、Isilon、VNX、VMware vSphere を使用して、 MCS または PVS によってプロビジョニングされた Microsoft Windows 7 または Windows 8.1 仮想デスクトップの Citrix XenDesktop 環境用のストレージおよび仮想 化プラットフォームを提供します。 このソリューションでは、複数のX-Brick構成でXtremIOアレイを導入し、最大 3,500 台 の仮想デスクトップをサポートしました 1。2 つの異なるXtremIO X-Brickタイプ（最大 1,750 台の仮想デスクトップをホスティングできるStarter X-Brickと、最大 3,500 台の 仮想デスクトップをホスティングできるX-Brick）がテストされました。また、ユーザー データをホスティングするIsilonおよびVNXアレイも導入しています。 高可用性のEMC XtremIO アレイは、デスクトップ仮想化コンポーネント用のストレー ジを提供します。ソリューションのインフラストラクチャ サービスの提供は、図 3 に示 すように、VSPEX プライベート クラウドによりお客様のサイトの既存のインフラストラ クチャによって、またはソリューションの一部としてサービスを専用のリソースとして 導入することによって行われます。仮想デスクトップには、図 3 に示すように、専用 のエンド ユーザー コンピューティング リソースが必要であり、VSPEX プライベート ク ラウド上に階層化することを意図していません。
1 このガイドの説明中にでてくる操作は、ソリューションを検証した EMC Solutions のエンジニ アリング チームが行ったものです。
第 3 章： ソリューション概要 共有ストレージは1 日間に発生した I/O の大きなバースト（突発的増加）を吸収する 必要があるため、Citrix XenDesktop 環境のストレージ インフラストラクチャのプラン ニングおよび設計は、非常に重要なステップです。このようなバーストにより、仮想 デスクトップのパフォーマンスが一定期間不安定で予測不能になるおそれがありま す。ユーザーはパフォーマンスの低下に順応できますが、パフォーマンスを予測で きない場合、ユーザーのいらだちを招き効率性を低下させます。 エンド ユーザー コンピューティング ソリューションで予測可能なパフォーマンスを実 現するには、ストレージ システムがクライアントからのピーク I/O ロードを、レスポン ス タイムを最短に抑えながら処理できなければなりません。このソリューションでは、 EMC XtremIO アレイを使用して、クライアントが必要とするサブミリ秒のレスポンス タ イムを提供すると同時に、プラットフォームのリアルタイム インライン重複排除機能 によって必要な物理ストレージ量を削減します。
EMC Data Protection およびリカバリ ソリューションは、ユーザー データの保護と エンド ユーザーの復旧可能性を実現します。この Citrix XenDesktop ソリューション では、EMC Avamar とそのデスクトップ クライアントを使用してこれを実現します。
Citrix XenDesktop 向け EMC VSPEX エンド ユーザー コンピューティング ソリューション は、XtremIO 上で仮想デスクトップのブロック ストレージをサポートします。図 3 に、ソ リューションの論理アーキテクチャを示します。 図 3. ブロック ストレージとファイル ストレージ両方の論理アーキテクチャ このソリューションでは 2 つのネットワークを使用します。1 つは仮想デスクトップと 仮想サーバーOS のデータを伝送する 8 Gb ネットワークまたは 10 GbE iSCSI で、も う1 つは他のすべてのトラフィックを伝送する 10 Gb Ethernet です。 注： このソリューションは、帯域幅の要件を満たせば、1 Gb Ethernet もサポートします。 論理 アーキテクチャ
主要なコンポーネントのサマリー
表 5 に、このソリューションで使用される主なレイヤーをまとめて示します。個々の コンポーネントの概要は、「設計ガイド」に記載されています。 表 5 VSPEX ソリューション コンポーネント VSPEX レイヤー コンポーネント アプリケーション レイ ヤー Citrix XenDesktop 7.6 と次のコンポーネント： • Receiver • StoreFront • Studio • デリバリ コントローラー • VDA（Virtual Delivery Agent） • サーバーOS マシン• デスクトップ OS マシン • リモート PC アクセス • ライセンス サーバー
• Citrix MCS（Machine Creation Services） • Citrix PVS（Provisioning Services）
• PvDisk または PvD（Citrix Personal vDisk） • Citrix Profile Management
仮想化レイヤー VMware vSphere ハイパーバイザーと次のコンポーネント： • VMware vSphere
• VMware vCenter Server
• VMware vSphere High Availability • EMC VSI（Virtual Storage Integrator） コンピューティング レ イヤー VSPEX は、必要な最小限のコンピューティング レイヤー リソー スを定義しますが、お客様は、要件を満たすあらゆるサーバー ハードウェアを使用して、要件を実装できます。 ネットワーク レイヤー VSPEX は、ソリューションに必要な、最小限のネットワーク ポー トを定義し、ネットワーク アーキテクチャに関する一般的なガイ ドを提供します。お客様は、要件を満たすあらゆるネットワーク ハードウェアを使用して、要件を実装できます。
第 3 章： ソリューション概要 VSPEX レイヤー コンポーネント
ストレージ レイヤー EMC XtremIO シリーズと次のコンポーネント： • EMC XtremIO マネージメント サーバー
• EMC VSI（Virtual Storage Integrator）for VMware vSphere Web Client
• VMware vSphere Storage APIs for Array Integration • EMC XtremIO スナップショット
EMC Isilon と次のコンポーネント： • OneFS
• Isilon for vCenter
EMC VNX シリーズと次のコンポーネント： • EMC Unisphere Management Suite
• EMC VSI（Virtual Storage Integrator）for VMware vSphere Web Client
• VMware vSphere Storage APIs for Array Integration • VMware vSphere Storage APIs for Storage Awareness • EMC VNX Snapshots
• EMC SnapSure™
• EMC VNX Virtual Provisioning
• EMC FAST スイート：FAST Cache と FAST VP（Fully Automated Storage Tiering for Virtual Pools） データ保護レイヤー EMC Avamar
第 4 章： ソリューションの実装
第
4 章
ソリューションの実装
この章は、次のトピックで構成されています。 概要 ... 28 ネットワークの実装 ... 29 ストレージ アレイの準備と構成 ... 32 vSphere ホストのインストールと構成 ... 42 SQL Server データベースのインストールと構成 ... 46 VMware vCenter Server の導入 ... 47 XenDesktop Desktop Delivery Controller のインストールと構成 ... 48 Citrix Provisioning Services のインストールと構成 ... 52 EMC Avamar のセットアップ ... 55概要
この章では、エンド ユーザー コンピューティング ソリューションのリファレンス アーキ テクチャを実装する方法について説明します。すでにVSPEX 実証済みインフラストラ クチャ環境を使用している場合は、すでに完了している実装ステップのセクションを スキップして構いません。 それ以外の場合、必要なインフラストラクチャ コンポーネントの構成については、 「必ず読んでおくべき資料」に示したVSPEX 実証済みインフラストラクチャ ガイドを参 考にしてください。 注： 図 3 に示すように、このソリューションでは特定のインフラストラクチャ サービスが必要 です。サービスは、VSPEX プライベート クラウドによりお客様のサイトの既存のインフラスト ラクチャによって、またはこのソリューションの一部としてサービスを専用のリソースとして 導入することによって提供されます。 表 6 に、ソリューション実装プロセスの主な段階と、関連するセクションへのリンクを 示します。 表 6 実装プロセスの概要 段階 説明 リファレンス 1 スイッチおよびネットワークの構成 と、お客様のネットワークへの接続 ネットワークの実装 2 XtremIO、Isilon、VNX アレイのイン ストールと構成 ストレージ アレイの準備と 3 仮想マシン データストアの構成 ストレージ アレイの準備と 4 サーバーのインストールおよび構成 vSphere ホストのインストールと構成 5 SQL Server のセットアップ（vCenter、 XenDesktop、Citrix Provisioning Services によって使用されます） SQL Server データベースのインス トールと構成 6 vCenter および仮想マシン ネット ワークのインストールと構成 vSphere ホストのインストールと構成7 XenDesktop Desktop Delivery Controller のセットアップ
XenDesktop Desktop Delivery Controller のインストールと構成
8 Citrix PVS（Provisioning Services）の セットアップ
Citrix Provisioning Services のインス トールと構成
第 4 章： ソリューションの実装
ネットワークの実装
この章では、このソリューションのサポートに必要なネットワーク インフラストラク チャを準備するための要件について説明します。表 7 は、実行するタスクおよび詳 細情報のリファレンスをまとめたものです。 表 7 スイッチおよびネットワーク構成のタスク タスク 説明 リファレンス インフラストラクチャ ネットワークの構成 ストレージ アレイと vSphere ホスト インフラストラクチャ ネットワークを 構成する。 インフラストラクチャ ネット ワークの構成 VLAN の構成 必要に応じてプライベートVLAN お よびパブリックVLAN を構成する。 ベンダーのスイッチ構成ガ イド ストレージ ネット ワークの構成 FC/FCoE スイッチ ポート、vSphere ホストのゾーニング、ストレージ ア レイを構成する。 • ストレージ ネットワーク の構成 • ベンダーのスイッチ構 成ガイド ネットワーク ケーブ ル接続の完了 スイッチ相互接続ポート、Isilon ポート、VNX ポート、vSphere サー バー ポートを接続する。 ネットワーク ケーブル接続 の完了 インフラストラクチャ ネットワークには、vSphere ホスト、ストレージ アレイ、スイッチ の相互接続ポート、スイッチのアップリンク ポートごとに、冗長なネットワーク リンク が必要です。この構成により、冗長性と追加のネットワーク帯域幅の両方が提供さ れます。 この構成は、ソリューションのネットワーク インフラストラクチャがすでに存在するか、 ソリューションの他のコンポーネントとともに導入されるかどうかにかかわらず必須 です。 図 4 に、このソリューションで使用する VNX 向け冗長 Ethernet インフラストラクチャ の例を示します。このソリューションでは、ネットワーク接続内に単一障害点が存在 しないようにするために冗長なスイッチおよびリンクを使用します。同じ原則がIsilon 構成に適用されます。 インフラストラクチャ ネットワークの構成第 4 章： ソリューションの実装
ストレージ アレイおよび vSphere ホスト用の十分な数のスイッチ ポートがあることを確 認します。2 個以上の VLAN を備えた vSphere ホストを構成することをお勧めします。
• クライアント アクセス ネットワーク： 仮想マシンのネットワークと CIFS （Common Internet File System）トラフィック（必要に応じて分離できる、お客様 向けネットワーク）
• 管理ネットワーク： vSphere 管理および VMware vMotion（プライベート ネット ワーク） このソリューションには、専用のストレージ ネットワークが必要です。iSCSI を使用し てvSphere ホストを XtremIO アレイに接続する場合は、ストレージ ネットワーク用に 専用の VLAN が必要です。FC（ファイバー チャネル）を使用するか、XtremIO アレイ 用の FC と vSphere ホスト用の FCoE を組み合わせて使用する場合は、ストレージ ネットワーク用の追加のVLAN は必要ありません。 ソリューションのテストでは、FC ネットワークを使用しました。インフラストラクチャ FC ネットワークでは、vSphere ホストとストレージ アレイごとに冗長 FC スイッチおよび リンクが必要です。この構成により、冗長性と追加のストレージ ネットワーク帯域幅 の両方が提供されます。各 vSphere ホストを両方の FC スイッチに接続し、各スイッ チをストレージ アレイ上の各ストレージ プロセッサに接続しました。次に、vSphere ホストとストレージ アレイ間の各 FC 接続を、別々の FC ゾーン内に配置しました。 図 5 に、このソリューションのテストに使用したネットワーク アーキテクチャを示し ます。 VLANの構成 ス ト レ ー ジ ネ ッ ト ワークの構成
すべてのソリューション サーバー、ストレージ アレイ、スイッチ相互接続、スイッチ アップリンクに冗長接続があること、および別々のスイッチング インフラストラクチャ に差し込まれていることを確認します。また、お客様の既存ネットワークへの完全な 接続が設定されていることを確認します。 注： この時点では、新しい機器はお客様の既存ネットワークに接続されています。不測の 相互作用によってお客様のネットワークにサービスの問題が発生することのないようにし てください。
ストレージ
アレイの準備と構成
このセクションではXtremIO、Isilon、VNX ストレージ アレイを構成する方法について 説明します。このソリューションでは、XtremIO が、仮想デスクトップを実行している VMware ホストのデータ ストレージ用の VMFS（VMware 仮想マシン ファイル システ ム）を提供し、オプションの VNX または Isilon が、ユーザー データ用の CIFS スト レージを提供します。 この章で説明するすべてのストレージ構成例は、このソリューションで妥当性検査が 行われた 2 つの X-Brick 構成に対するものです。より大規模な構成については、 セールス担当者に詳細をお問い合わせください。 表 8 に、ストレージ構成のタスクが示されています。 表 8 ストレージ構成のタスク タスク 説明 リファレンス XtremIO の準備と インストール 製品マニュアルに従って、XtremIO ハードウェアをインストールする。EMC XtremIO Storage Array Hardware Installation and Upgrade Guide 初期XtremIO 構成 のセットアップ XtremIO アレイで、IP アドレス情報 およびその他の主要なパラメー ターを構成する。
EMC XtremIO Storage Array Software Installation and Upgrade Guide XtremIO イベント ハンドラーの構成 アレイの物理スペースの使用率に 関する通知を送信するように、 XtremIO イベント ハンドラーを構成 する。 XtremIO イベント ハンド ラーの構成 VMFS データストア 用のストレージのプ ロビジョニング 仮想デスクトップをホストする VMFS データストアとして vSphere サーバーに示されるXtremIO ボ リュームを作成する。 VMFS データストア用のスト レージのプロビジョニング Isilon クラスターの 準備 製品ドキュメントに従って、Isilon ハードウェアをインストールする。
Isilon Site Preparation and Planning Guide
初期Isilon クラス ターの構成
IP アドレス情報などの Isilon の重 要なパラメーターを構成する。
Isilon Site Preparation and Planning Guide VNX の準備 製品マニュアルに従って、VNX ハードウェアをインストールする。 VSPEX プライベート クラウ ド実証済みインフラストラク チャ ガイド ネットワーク ケーブ ル接続の完了
第 4 章： ソリューションの実装 タスク 説明 リファレンス 初期VNX 構成の セットアップ IP アドレス情報などの VNX の重要 なパラメーターを構成する。 VSPEX プライベート クラウ ド実証済みインフラストラク チャ ガイド VNX FAST Cache の 構成 FAST Cache を構成します。 オプションで、FAST VP を構成 する。 • VNX FAST Cache の 構成 • ユーザー データ用 VNX FAST VP の構成 （オプション） オプションのユー ザー データ用 Isilon ストレージのプロビ ジョニング ローミング ユーザー プロファイル およびホーム ディレクトリを格納す るためのCIFS ファイル システムを 作成する。FAST Cache を構成し ます。 オプションで、FAST VP を構成 する。 オプションのユーザー デー タ用Isilon ストレージのプ ロビジョニング VSPEX プライベート クラウドの 追加のVMFS データストアを作成 し、SQL Server、ドメイン コントロー ラー、vCenter Server、Citrix XenDesktop Desktop Delivery Controller、Citrix Provisioning Services 仮想マシンをホストする。 プライベート クラウドのスト レージ このソリューションに固有のセットアップ手順はありません。XtremIO アレイの組み立 て、ラックへの設置、ケーブル接続、電源供給の手順については、次のドキュメン トを参照してください。
• EMC XtremIO Storage Array Site Preparation Guide • EMC XtremIO Storage Array Pre-Installation Checklist
• EMC XtremIO Storage Array Software Installation and Upgrade Guide • EMC XtremIO Storage Array Hardware Installation and Upgrade Guide
XtremIO を準備したら、既存の環境に関する主な情報を構成して、ストレージ アレイ と環境が通信できるようにします。IT データセンターのポリシーと既存のインフラスト ラクチャ情報に従って、次の一般アイテムを構成します。 • DNS（ドメイン ネーム システム） • NTP（ネットワーク タイム プロトコル） • XMS ネットワーク インターフェイス • ストレージ ネットワーク インターフェイス • ストレージ ネットワーク IP アドレス XtremIOの準備と インストール 初期XtremIO構成 のセットアップ XtremIOイベント

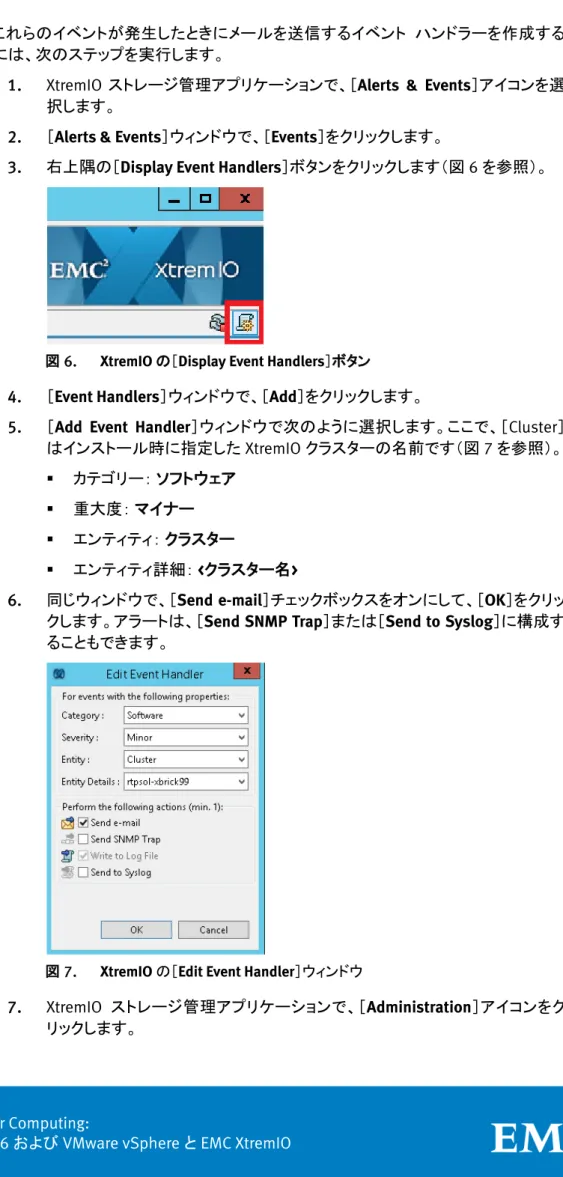

これらのイベントが発生したときにメールを送信するイベント ハンドラーを作成する には、次のステップを実行します。
1. XtremIO ストレージ管理アプリケーションで、［Alerts & Events］アイコンを選 択します。
2. ［Alerts & Events］ウィンドウで、［Events］をクリックします。
3. 右上隅の［Display Event Handlers］ボタンをクリックします（図 6 を参照）。
図 6. XtremIO の［Display Event Handlers］ボタン
4. ［Event Handlers］ウィンドウで、［Add］をクリックします。
5. ［Add Event Handler］ウィンドウで次のように選択します。ここで、［Cluster］ はインストール時に指定したXtremIO クラスターの名前です（図 7 を参照）。 カテゴリー： ソフトウェア 重大度： マイナー エンティティ： クラスター エンティティ詳細： <クラスター名> 6. 同じウィンドウで、［Send e-mail］チェックボックスをオンにして、［OK］をクリッ クします。アラートは、［Send SNMP Trap］または［Send to Syslog］に構成す ることもできます。
図 7. XtremIO の［Edit Event Handler］ウィンドウ
7. XtremIO ストレージ管理アプリケーションで、［Administration］アイコンをク リックします。
第 4 章： ソリューションの実装 8. ［Administration］＞［Email Configuration］タブで、［Add］ボタンを使用して、 XtremIO アラートのコピーを受信するメール アドレスをすべて追加します。ア ラートの送信にSNMP または Syslog を使用するようにイベント ハンドラーを 構 成 し た 場 合 は 、 必 要 に 応 じ て ［SNMP Configuration］ または［ Syslog Configuration］タブを使用してこれらのオプションを構成します（まだ構成し ていない場合）。 EMC XtremIO ストレージ管理アプリケーションで次の手順を実行して、仮想デスク トップを格納するボリュームをXtremIO アレイ上に構成します。 次の手順を実行して、VMFS データストアとして vSphere サーバーに提供するため に必要なボリューム（表 9 を参照）を構成します。各デスクトップ タイプに対して 2 種 類のデータストア構成を示してあります。1 つは Citrix PvD（Personal vDisk）機能を 使用するために必要なスペースを含み、もう 1 つは Citrix XenDesktop のそのコン ポーネントを使用しないソリューション向けにそのスペースを含んでいません。 Citrix を導入するときは、デフォルトで次の値が構成されることに注意してください。
• PVS ライト キャッシュ ディスク：6 GB • Citrix PvD（Personal vDisk）：10 GB
これらの値をデフォルトから変更する場合は、それに応じてデータストアのサイズも 変更する必要があります。 表 9 仮想デスクトップを格納するためのXtremIO 上のボリューム XtremIO 構成 デスクトップ数 デスクトップのタ イプ ボリューム数 ボリューム サイズ Starter X-Brick 1,750 PVS ストリーム 7 2,500 GB PVS と PvD スト リーム 5,000 GB MCS 14 750 GB MCS と PvD 2,000 GB X-Brick 3,500 PVS ストリーム 14 2,500 GB PVS と PvD スト リーム 5,000 GB MCS 28 750 GB MCS と PvD 2,000 GB 1. ［Configuration］をクリックします。 2. ［Volume］パネルで［Add］をクリックします。
3. ［Add New Volumes］ウィンドウで、［Add Multiple］をクリックします。 4. ［Number of Volumes］フィールドに、構成および仮想デスクトップ数に基づ いて必要なデータストアの数を入力します。［Name］フィールドで共通の LUN 名を指定し、［Size］フィールドに 750 GB または 5000 GB のどちらか必要な VMFSデータストア 用のストレージのプ ロビジョニング
このソリューションに固有のセットアップ手順はありません。Isilon クラスターの組み 立て、ラックへの設置、ケーブル接続、電源供給の手順については、次のドキュメン トを参考にしてください。
• X400 Installation Guide
• Isilon Site Preparation and Planning Guide
Isilon アレイを準備したら、既存の環境に関する主な情報を構成して、ストレージ ア レイと環境が通信できるようにします。IT データセンターのポリシーと既存のインフラ ストラクチャ情報に従って、次のアイテムを構成します。 • 外部ネットワーク設定 • SmartConnect ゾーン • アクセス ゾーン 第 6 章にリストされている参照ドキュメントには、Isilon プラットフォームを構成する 方法についての詳細な情報が記載されています。 このソリューションに固有のセットアップ手順はありません。VNX アレイの組み立て、 ラックへの設置、ケーブル接続、電源供給の手順については、「EMC VNX Unified 設 置ガイド」を参考にしてください。 VNX を準備したら、既存の環境に関する主な情報を構成して、ストレージ アレイと環 境が通信できるようにします。IT データセンターのポリシーと既存のインフラストラク チャ情報に従って、次の一般アイテムを構成します。 • DNS（ドメイン ネーム システム） • NTP（ネットワーク タイム プロトコル） • ストレージ ネットワーク インターフェイス • ストレージ ネットワーク IP アドレス
• CIFS サービスと AD（Active Directory）ドメイン メンバーシップ
表 8にリストされている参照ドキュメントには、VNX プラットフォームを構成する方法 についての詳細な情報が記載されています。ディスク レイアウトの詳細は「設計ガイ ド」で説明しています。 このソリューションで VNX ストレージ プールに対し FAST Cache を構成するには、 Unisphere で次の手順を実行します。 1. VNX アレイの FAST Cache 情報を表示するには：
a. Unisphere で、［Properties］をクリックし、［Manage Cache］を選択します。 b. ［Storage System Properties］ダイアログ ボックス（Figure 8 を参照）で、
［FAST Cache］を選択して FAST Cache 情報を表示します。
Isilonクラスターの 準備 初期Isilonクラス ターの構成 VNXの準備 初期VNX構成の セットアップ VNX FAST Cacheの 構成
第 4 章： ソリューションの実装
図 8. ［ストレージ システムのプロパティ］ダイアログ ボックス
2. 次の手順を実行して、FAST Cashe を作成します。
a. ［Create］をクリックして、［Create FAST Cache］ダイアログ ボックスを表 示します（図 9 を参照）。
図 9. ［Create FAST Cache］ダイアログ ボックス
b. FAST Cache に使用する必要なディスクの数を選択します。 注： 使用するフラッシュ ドライブの数を決定する方法については、「設計ガイ ド」を参照してください。 c. ［Automatic］を選択すると、FAST Cache の作成に使用されるフラッシュ ドライブの一覧がダイアログ ボックスに表示されます。 ドライブを手動で選択する場合は、［Manual］を選択します。
e. ソリューション用に作成したストレージ プールに対して FAST Cache を有 効化します。
− FAST Cache を作成すると、新たに作成されるプールすべてに対して デフォルトで有効化されます。
− 既存のプールの FAST Cache を有効化するには、［Storage Pool Properties ］ ダ イ ア ロ グ ボ ッ ク ス の ［ Advanced ］ で ［ FAST Cache Enabled］オプションを選択します。 FAST Cache 機能を使用しても、瞬時に VNX のパフォーマンスが向上するわけでは ありません。システムは、アクセス パターンに関するデータを収集し、頻繁に使用さ れる情報をキャッシュにプロモートする必要があります。この処理には数時間かかり、 その間にアレイのパフォーマンスは確実に向上します。 すべてのユーザーが使用する単一の共通SMB 共有を Isilon に作成するには（これ は Microsoft Windows 環境を設定する最も簡単な方法です）、次のステップに従い ます。
1. OneFS Web 管理インターフェイスで、［Protocols］＞［Windows Sharing (SMB)］をクリックします。
2. ［SMB Shares］タブの［Add a share］をクリックします。
3. ［Share Name］フィールドに、ユーザーのユーザー名（Home Directory な ど）を入力します。 4. ［Directory to be Shared］フィールドに、/ifs で始まるホーム ディレクトリの場 所 の フ ル パ ス を 入 力 す る か 、 ［ Browse ］ を ク リ ッ ク し て デ ィ レ ク ト リ （/ifs/home/など）を選択します。 5. ［Create］をクリックします。 図 10. Isilon でのホーム ディレクトリの SMB 共有の作成 オ プ シ ョ ン の ユ ー ザ ー デ ー タ 用 Isilonストレージの プロビジョニング
第 4 章： ソリューションの実装 6. profile フォルダーなどの他の CIFS 共有について前述のステップを繰り返し ます。 デフォルトでは、すべてのユーザーは共通 SMB 共有へのアクセス権を持ち、共通 SMB 共有にホーム ディレクトリを持つ他のユーザーのファイルにアクセスできます。 より厳しいアクセス パーミッションが必要な場合は、アクセス ベースのエミュレー ションを有効化して、各ユーザーがファイル サーバーの内容を参照するときにアク セスできるファイルとフォルダーのみリストします。 Isilon をホーム ディレクトリとして構成する方法は他にもあります。詳細については、 「ManagingSMB Shares and User Home Directories in EMC Isilon OneFS 6.5 and Later」を参考にしてください。
本番環境において、ユーザー データに必要なストレージ（つまり、ローミング ユー ザー プロファイルまたは XenDesktop Profile Management リポジトリとユーザー ホーム ディレクトリ）が存在しておらず、オプションのユーザー データ ディスク パック が購入されている場合は、Unisphere で次のステップを実行して VNX 上に CIFS ファ イル システムを 2 個構成します。 1. 表 10 に示す特性を持つブロック ベースの RAID 6 ストレージ プールを作成 します。 表 10 ブロック ベースの RAID 6 ストレージ プールの作成 構成 ドライブの数 ドライブのタイプ 1,750 台の仮想デスクトップ 24 2 TB NL-SAS 3,500 台の仮想デスクトップ 48 必要なドライブ数の詳細については、VSPEX サイジング ツールを参考にしてください。 2. システム定義の NAS プールのディスク ボリュームとして Data Mover に提供
する、必要な数のLUN （表 11 を参照）をプールからプロビジョニングします。 表 11 NAS プール用の LUN の構成 構成 LUN の数 LUN のサイズ（TB） 1,750 台の仮想デスク トップ 10 2.25 3,500 台の仮想デスク トップ 20 2.25 3. 4 個のファイル システムを NAS プールからプロビジョニングして、CIFS 共有 としてCIFS サーバー上にエクスポートされるようにします。 3,500 台のデスクトップ構成の場合は、ファイル システムを 2 台の CIFS サーバーに 分散させる必要があります。さらに、CIFS サーバーを VNX5400 上の 2 台のアクティ ブなData Mover に分散させる必要があります。 オプションで、FAST VP を構成して、ユーザー データ ストレージ プール内のストレー オプションのユー ザー データ用VNX ストレージのプロビ ジョニング ユーザー データ用 VNX FAST VPの構
プール レベルでのFAST VPの構成
FAST VP をプール レベルで表示および管理するには、ユーザー データ用のストレー ジ プールを選択し、［Properties］をクリックして［Storage Pool Properties］ダイアロ グ ボックスを開きます。
［Tier Status］には、選択したプールに特有の FAST VP の再配置情報が表示されま す。［Tier Details］には、データの正確な分布が表示されます。
図 11 は、特定の FAST VP が有効化されたプールの階層化情報を示したものです。
図 11. ［Storage Pool Properties］ダイアログ ボックス
［Auto-Tiering］メニューから、プール レベルでスケジュール設定された再配置を選 択できます。これは、［Automatic］または［Manual］に設定できます。［Relocation Schedule］をクリックして、［Manage Auto-Tiering］ウィンドウを開きます（図 12 を参 照）。このウィンドウでは、［Data Relocation Rate］を制御できます。デフォルトのレー トは、ホストI/O に大きな影響が及ばないように［Medium］に設定されています。 注： FAST VP は完全に自動化されたツールで、再配置の自動実行をスケジュール設定でき ます。パフォーマンス インパクトを最小限に抑えるために、再配置は低負荷時に実行する ようにスケジュール設定することをお勧めします。
