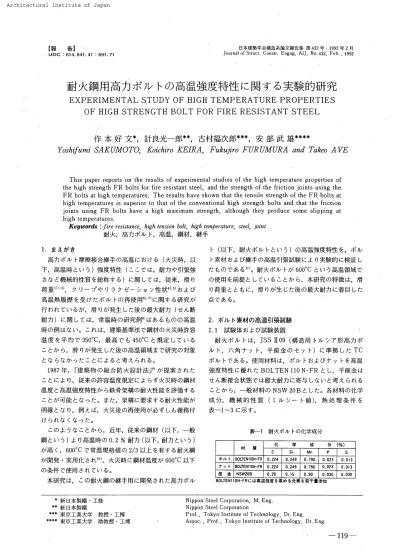

耐火鋼用高力ボルトの高温強度特性に関する実験的研究

【報

　

告

1

UDC ：614

．

841

．

41 ：691

．

ア1

　 　 日本建築 学会構 遺 系 論 文 報 告集 第 432 号

・

1992 年 2 月

Journal

　of　Struct

．

　Constr

．

　Engng

，

　AIJ

，

　No

，

432

，

　Feb

．

．

199Z

耐

火

鋼

用

高 力 ボ

ル

ト

の

高

_温

強度 特 性

に

関

す

る

実 験 的

研

究

EXPERIMENTAL

　

STUDY

　

OF

　

HIGH

　

TEMPERATURE

　

PROPERTIES

　 　

OF

　

HIGH

　

STRENGTH

　

BOLT

　

FOR

　

FIRE

　

RESISTANT

　

STEEL

　　　　　

作 本

好

文

＊ ，

計 良光 一郎

＊＊ ，

古村福 次郎

＊ ＊＊ ，

安 部 武 雄

＊ ＊ ＊ ＊

Yoshtfumi

　

SAKUMOTO

_，

　

Koichiro

　

KEIRA

_，

　

F

麗

舷

ゴ

ケ

o　

FUR

　

UMURA

_and

Takeo



A



VE

　

This

　

_paper

　reports

「

on　the　results 　of　experimental 　studies 　of　the　

high

　temperature 　

preperties

　ef

the　

high

　strength 　

FR

　

bolts

　

for

　

fire

　resistant 　steel

_，

　and 　

the

　strength 　of　

the

　

friction

　

joints

　using 　the

FR

　

bolts

　at 　

high

　

temperatures

．

　

The

　results 　

have

　shown 　

that

　

the

　

tensile

　strength　of 　

the

　

FR

　

bolts

　at

high

　temperatures 　

is

　superior 　to　that　of 出e　conventional 　

high

　strength 　

bolts

　and 　that　the　

friction

joints

　using 　

FR

　

bolts

　

have

　a　

high

　maximum 　strength

，

　although 　

they

・

produce

　some 　slipping 　at

、

high

　temperatures

．

　

K



躍o配s ；

fire

　resistance

_，

　

high

　tensiOn　

bolt

，

　

high

　temPeratUre

，

　steel

，

　

jeint

　 　 　 　耐 火

，

高 力

ボル ト

，

高 温

，

鋼 材

，

継 手

1，

ま え

が

き

　

高 力 ボ

ル ト

摩 擦

接

合

継

手

の

高

温にお け る

（

火

災

時

，

以

下

，

高

温

時

とい う

〉 強 度 特 性 （

こ こ で は_，

耐

力 や 引 張 強 さな ど

機 械 的 性 質 を総 称

する

）

に

関

して は_，

従 来

，

滑

り

荷 重

11

−

3）

_，

_ク

_リ

ー

_プ

_{や リ}

_ラクゼ

ー

_シ ョ ン

性 状

4｝

・

5）お よ

び

高 温 熱 履 歴

を

受

けたボル トの

再 使 用

6L7）_に

_関

_する

_{研 究}

_が

行

わ れて いる が

，

滑

り が

発 生

し た

後

の

最 大 耐 力 （

せん

断

耐 力

）

に

関

しては

，

常 温 時

の

研 究 例

8）_{は あ る}

_も

_{の の}

_{高 温}

時

の

例

は ない。 これは

，

建 築 基 準 法

で

鋼 材

の

火 災 時 許 容

温 度 を 平 均

で

350

℃ ，

最 高

で

も

450

℃

と 規 定

し てい る こと か

ら

，

滑

りが

発 生

し た

後

の

高 温 領 域 ま

で

研 究

の

対 象

とな ら な かっ た こ と に よる と

考

え られ る

。

　

1987

年

，

「

建 築 物

の

総 合 防 火 設 計 法」

9）_が

提 案

され た ことに より

，

従 来

の

許 容 温 度 規 定

に

よ

ら

ず 火 災 時

の

鋼 材

温

度

と

高

温

強 度

特

性

か ら

鉄

骨

架構

の

_耐

火

性 能

を

評 価

する こ とが可

能

と なっ た

。

ま た

，

架 構

に

_{要 求}

す る

耐

火

性 能

が

明 確 と

な り，

例

え

ば

，

火 災後

の

再 使 用 が必 ず

し

も

義

務 付

け ら

れな くな っ た

。

　

こ の よ

う

な こ とか ら

，

近 年

，

従 来

め

鋼 材 （

以 下

，

一

_般

鋼

とい

_う）よ

り

高 温 時

の

O

．

2

％ 耐 力 （

以 下

，

耐 力 と

い

う ）

が

高

く

，

600

℃ で

常 温 規 格 値

の

2

／

3

以

上 を

有 す

る

耐 火 綱

が

開 発

・

実 用 化

され】° ）

，

火 災 時

に

鋼 材 温 度

が

600

℃

_{以 下}

の

条 件

で

使 用

さ れて いる。

　 本 研 究

は

，

こ の

耐 火鋼

の

継 手 用

に

開 発 さ

れ た

高 力 ボ

ル ト

（

以 下

，

耐

火 ボル トという

）

の

高 温 強 度

特

性

を

，

ボル

ト素 材

お よ

び継 手

の

高

温

引

張 試 験

により

_{実験 的}

に

_検

証

し た もの である］1 ）

_。

耐

火 ボル トが

600

℃ とい う 高 温 領 域で の

使 用 を前 提

とし て い る ことか ら

，

本 研 究

の

特 徴

は_，

滑

り

荷 重

と と

も

に

，

滑

りが

生

じ た

後

の

最 大 耐 力

に

着 目

した

点

で ある。

2

．

ボ

ル ト

累 材

の

高 温 引 張 試 験

2

．

1

試 験 体

お よ

び 試験 装

置

　耐

火 ボ

ル ト は，

JSS

皿

09 （構造

用

トル シ ア

形高 力

ボ ル ト

，

六 角

ナッ ト

，

平

座 金

の セッ ト

）

に

準

拠

し た

TC

ボル トで あ る

。

使 用 材

料

は

，

ボル トお よ び ナッ トを 高 温

強 度 特 性

に

優

れ た

BOLTENllON

−FR

と し

，

平 座 金

は せ ん

断 接 合 状 態

で は

最 大 耐 力

に

寄 与

し な いと

考

え られ る こ

と

か ら

，一

般

材 料

の

NSW

　

20B

_とし た。

各 材 料

の

化 学

成

分，

機

械

的

性 質

（

ミル シ

ー

ト

値 ）

，

熱

処 理

条 件

を

表

一

1

〜

3

に

示

す

。

表

一

1

耐 火 ボル トの化 学 成分 材 　 質 イ匕　　　　　　学　　　　　　　成　　　　　　　分　　　（％ ） CSlMnPS

ボル ト BOL丁EM10N

−

FRO

，

2240

．

249o

．

7go0

．

023o

．

OI3 ナッ ト BOσEM10N

−

FRo

．

z24o

．

2490

．

了900

．

023o

．

m3 座 　金 NSW20B0

．

200

．

15o

．

goo

．

0300

．

030 BOLTENIION

−

FRに は 高 温3重度 を 高 め る 元 素 を若 干 量 添 加 　 ＊ _{新 日本 製 鐵}

・

_工修 　＊ ＊ _新 日本 製鐵 ＃ 1 _{東 京工業 大学 　 教 授}

・

_工博 i＊＊t _{東 京工業 大学 　 助 教 授}

・

_工博

Nippon

　

Steel

　

Corporation

，

　

M

．

　

Eng

．

NipPon

　

Steel

　

CorpQration

PTof

．

，

Tokyo

　

Institute

　of　

Technology

，

　

Dr

．

　

E

皿g

．

Assoc

．

_，

Prof

．

．

　

Tokyo

　

Institute

　of　

Techno

置ogy

，

　

Dr

．

　

Eng

．

表

一

2

　

耐 火ボル トの

機械

的 性 質 餌 　 　 種 板 　 　厚_{〔  》} 降伏_（ f耐 力 〆  2） 引 張 強 度 （  f／



2_） 伸 　 び_{（％ ｝} 絞 　 り_（％） 90田 弸 丁1刪

一

m φ15

．

55111 115

や

1965 規 　 格

皿

≧go10D

−

120 ≧14 ≧40 表

一

3　耐 火ボル トの熱 処 理条 件 熱　処　理　 条 　件 材 　 　 　 質 焼 　 　 　 入 焼 　 　 　 戻 ボ 　ル　ト BOUEM10N

−

FR8 丁0

〜

900℃ 水 冷 510

〜

5了rC空 冷 ナ 　ッ　 ト BO口EN110N

−

FR830

−

88げC水 冷 600

−

680℃ 空 冷 座　 　 　金 NSW20B 8丁0

−

gorC 油 冷 250

−

350℃ 空 冷 　 　 　

L

「

1

蠹

　 　 　

GL

　 　 　 PL

GL

＝

50

，

　

Pd

＝_日

，

　

PL

＝

5

ア

．

5，

　

L

＝

145

M

＝

1e，

　

R

＝

15Cm

_凹） 図

一

1

高 温 引 張 試 験 片の形

状

，

寸法

　

耐 火

ボル ト

（

FIOT

，　

M

−16

）

用

の

棒 鋼

を

表

亠

3

_の

条

件

で

熱 処

理 し

，

図

一

1に

示

す

引張 試 験 片

を

採

取 し た

。

試

験 装

置は

，

東 京

工

業 大 学

の 円

筒 形 電 気 炉

を

備

えた イン ス ト

1

ロ ンタ

イ プ試 験 機 （

荷 重 容 量

：

5ton ＞

で

あ

る

。

炉

の

寸 法

は

，

内 径

10cm

，

高

さ

40

　cm で

，

最 高 使 用 温 度

は

900

℃

である

。

2

．

2

試 験 方 法

　 高 温 引張 試 験

と

加 熱 冷 却 後 引 張 試 験 （

熱 履 歴 を 与

え

た

後

の

引 張 試 験

，

以 下

，

加 熱 後 引 張 試 験

とい

う ）

の

試 験 条

件 を表

一

4

，

5

に

示 す

。

試験 片

は

，

原 則 と

して

各 温 度

2

体

と

し た

。

な お

，

常 温 試 験

は

表

一

4

，

5

共 通

で

あ

るの で

，

表

一5

は

括 弧 表 示

と し た

。

高

温

引張 試 験

は

_，

試 験 片

を

毎

分

約

10

℃ の温

度 上 昇 速 度

で

加 熱

し，

1

時

間

程

度

一

定

温

度

に

保 定

し た

後 実 施

した。 また

，

加 熱 後 引 張 試 験

は

，

保 定

後

炉 外

で

_{空 冷}

し た

試 験 片

を

用

いた。

試 験 片

の温

度

は

，

試

験

片

中 央 部

の

_{表 裏}

2

_点

に

K

_{熱 電 対}

を

取

り

付

け，

5

秒 間

隔 の

打 点 式 高 温 記 録 計

で

測 定

し た

。

表

一

4

　耐

火 ボル トの高 温 引 張 試 験 条件 試 　 　 　 　　 　験 　 　　 　 　 　温 　 　 　　 　 　度 　 　 （℃ ） 試 験 体 番 　号 常温 300400500550600550 フ00BOO − 　

　

　

Z 　 　 3 ○

Oo

OoOQQoOO000 OQOo ○ ○ 表

一

5

　

耐 火ボル トの加 熱

後

引張試 験条 件 履 　　 　 　 　　歴　 　 　 　 　温　 　　 　 　 度 　　 （℃） 試験体 番 　 号 常 湿 3DO　　400500 　550500650700800 1

　

　

2 　 　 3LO ， 〔

Ol

〔0｝

oOOQoooooOOQ

○ ○ 00

一

₁₂₀

一

隷

［

寺

カウンタ

ー

バラン ス

F

板 バ ネ　 　 　 　 　1：

一

測

　

　

　

　

−

−

圏

−

−

−

−

．

−

ー ー

．

．

ー ー 匚 測_定褌

回

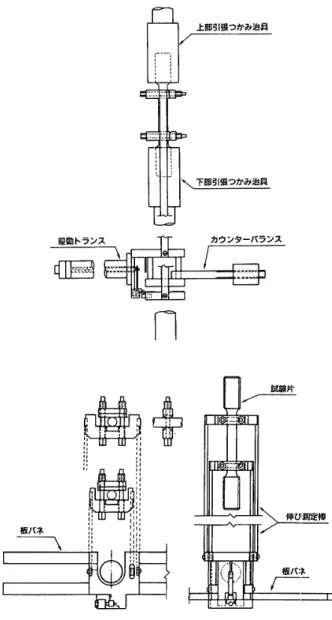

ユ 図

一

2

　高

温引 張 試 験の加 力お よびひずみ測 定 装 置

　 加力

お よ

び

ひ

ず

み

測定装

置

を

図

一2

に

示

す。

加 力

は， 上

下

の

引 張

つ かみ

治

具

に

試

験 片

を

装

着

し

，

クロ スヘ ッ ド か らの

荷 重

を

伝 達 す

るこ とで

行

っ た。 ひず みの

測 定

は

，

耐

熱 綱

で でき た

4

本

の

棒

を

介

して ひ

ず

み を

加 熱 炉

の 下

部

に

引

き

出

し

，

差 動

トラン ス に よ り

電 気 的

に

検 出

し た

。

　

引 張 速 度

は_， ひ

ず

み が

2

−

3

％ま で は

1mm

／

分， そ の

後

は

破 断 ま

で

5mm

／分 （

い

ず

れ

も

クロ スヘ _ッ ド

_{速 度 ）}

と し た

。

試 験 時

の ひ

ず

み

速 度

は

，

クロ ス ヘ ッ ド

速 度

1

mm

_／分

が

，

弾 性 域

で

約

0

，

26

％

／分

，

塑

性

域で

約

3

％

／分

程 度

に

相 当

し

，

通 常

の

高 温 引 張 試 験 方 法

で あ る

JIS

　

G

O567−1978

「

鉄

鋼材料

及

び

耐熱合

金

の

高

温

引

張 試

験

方 法

」

と ほ ぼ

対 応

して いる。

2．3

　試 験 結 果

お

_よ

び

_{考 察}

　 高 温 引 張 試 験

お

よ

び

加 熱 後 引張 試 験

の

試 験 結 果

を

表

一

6

，

7

に，

各

温

度

の

応 カ

ー

_ひ

_ず

_み

_{曲 線 を 図}

一

₃

_，

₄

_に

_示

_す

_。

ま

た，

耐 力

，

引 張 強

さ，

弾 性 係 数

の

温 度 依 存 性 を

，

常 温

の

平 均 値

で

規 準 化

し

図

一

5

−

7

に

示

す

（

常 温 値

は

高 温 引

張 試 験

，

加 熱 後 引 張 試 験 共 通

である の で

，

高 温 引 張 試 験

とし て

表 示

した

）

。

120

100

EBD

）

鬯

　

60

　 4巳

20

】

20 10D 0 　 　 　 　

　

0 　 　 　 　

　

0

8 　 　 　 　

　

6 　 　 　 　

　

4

〔

盲 丶

←

望

V

遡 R 腫 20 00



0

．

5

　

1

．

囗

　

．

馴

．

5

　

2

．

0

　

2

，

5 　 　 　 歪度 〔％）

　

図

一

3

　

耐 火 ボル トの

高

温

時応

カ

ー

ひずみ曲

線

｝

20

−

　　50α囗

550

’

口

60

『

C

650℃ ア00℃ 臼00

’

C 3

_．

_o

囗

O

　

D

．

5

　

1

．

0

　

1

．

5

　

2

．

0

　

2

．

5

　

3』 　 　 　 歪 度 〔％ ） 　 　図

一

4

耐 火 ボル トの加 熱 後 応 カ

ー

ひずみ曲 線 12 1

．

O n

．

8

O

．

6 o

．

4 o

．

Eo 高 　温 　時 x _{加 熱冷却 後} 誕 　

e

XXe

爻

e

＃

8

9o

N   　 　 　 o 0

　　　　　　　

0 0　　　　100　　　

200

　　　　

300

　　　

400

　　　　

500

　　　EOO　　　7囗O

BOO

90D 　 　 　 温度

CC

） 図

一

5

　 耐火ボ ル トの耐 力の温度 依 存 度

　 高 温 時 耐 力

は

，

500

℃ ま で

比 較 的 緩

や か に

低

下 し

，

500

°

C

を

超

える と

急 激

に

・

低 下

する

。一

方

，

加 熱 後

の

耐 力

は

，

500

℃ まで

常 温

とほぼ

等

しく

，

500

℃ を

超

える

熱 履

歴 を

受

け る と 急

激

に

低 下

す る。

　 高 温 時 引 張 強

さ は

，

400

℃ まで

比較 的 緩

や か に

低 下

し

，

400

℃ を 超

え る と

急 激

に

低 下 す

る。

一

方

，

加 熱 後

の

引張

強

さ は

，

500

℃ まで

常 温

とほ ぼ

等

し く

，

500

℃

を超

え る

T2

1

．

0

o

．

8 60 繦 韻 砺 D

．

4 D2O 高　温　時 x 加 熱 冷 却後

議　

冨

　

爻

　　

8

　 　

翼

e9

x

e

髴 o x ◎ ＃

1

．

2

1

．

0

　

o

．

日

逼

・

．

6

　

0

．

4

D

．

？ 　 　 　 　o

oO

　　　　

100

　　　

E00

　　　3囗0　　　4囗0　　　500　　　500　　　700　　　　日00　　　　900 　 　 　 温度 （

’

C〕 　 　図

一

6

　耐火 ボル トの引 張 強さの温度 依 存 性 o　 高 温 時 x_{加 熟 冷却 後}

．

× X X × 湊 爻 誕 日

V

溝

9

o88 OO OO

8

09 　 　

100

　 　

200

　　

30

囗　 　

4aO

　 　

500

　　

600

　　

700

　　日

DO

　　

900

　 　 　 温 度 ｛

’

C，

　　

図

一

7

　

耐火 ボル トの弾 性 係 数の温度 依 存 性 1

．

E

1

．

o

o

．

巳 D

．

日 o

．

4 o

．

2 　ED9 o8 爻

　 8

OBOLTENIION

−

FR xBO じ「ENI10N OON

　

◎

　 OV ◎ 養 爻 0　　100　　

20

囗　　300　　400　 　5DD　　600　 　

70D

　　eOO　 BOO 　 　 　 　温度 （℃ ） 図

一

8

　耐火 ボル トと

一

般ボル トの耐 力の比較 熱 履 歴 を 受 け る と 急 激に低 下 す る

。

　

高

温

時

弾性

係

数 は

_，

300

℃

−

400℃ まで

常

温の ほ ぼ

90

％ で

，

400

℃

を 超

え る と

急 激

に

低 下

す る

。一

方

，

加 熱

後

の

弾 性 係

数

は

，

各

温

度

と も

常

温 とほぼ

等

しい

。

　

一

般

の

高 力

ボル ト

（

こ こで は

，BOLTEN

　

nON

，

_{以 下}

，

一

_{般 ボ}

_{ル トとい う}

_）

_{と の}

_高

_温

_時

_{お よ}

_{び加 熱後}

_の

_{耐 力}

_と

_引

張

強

さの比

較

を

図

一8，

9

に示 す

（

常

温の

_{平 均 値}

で

規 準

一

₁₂₁

一

可

O 引

．

On

．

OO

ト

マ

暫 卜 O

．

O O

．

oo 畧 O

．

O

卩

_、

P 賓 阡

．

　

　

．

　

．

　

．

　

　

■

　

■

．

　

．

　

．

　

　

．

　

．

　

．

．

　

■

　

．

　

．

　

「

　

，

．

　

．

　

．

　

「

　

P

　

鹽

 ．

000n

“

OO

マ

Ψ

蝉

，

◎

o 尉

．

o

●

卩

_．

鴎

一

_．

恥

尉

一

OOO

胆

O



O °り

．

O Ψ

、

；

卜

O 姆 Or

，

O

，

°

〇

一

09

，

0

旧

_．

O

一

雪 時 09

喝



卜

噂

「

　

7

　

　

．

　

．

　

　

■

　

鹽

O

、

器

瞬

ト

の

、

卜

00

嶋

“

_．

〇

一

〇

_．

＝

“

_．

〇

一

ト

_．

9

“

尸

OO

卜

“

唱

卩

マ

可

守 寸

．

O 酎

．



瞬 OO 詔

，

O O

，

O

口

OO

一

_．

自

ロ

_．

＝

降

一

軻 群

個

〇

四

〇 尉 マ O 刳 O

．

で

OO

国

_．

P Ψ

▼

6

臨

凶

_．

O

．

り

噂

_．

Oo

_ワ

卩

_．

O

尉

卜

_、

2

“

「

呂 0 膊 O 円

尉

OO

ロ

_、

O

卜

_．

覃 ロo

“

唇

削

一

O

の

マ

_．

O

F．

qo

▼

゜

○

曾 O

．

O O

．

n 国 曾 降 O 閃 噂 mOO 可   ℃ 剥 長

卩

_．

Ψ

四



＝

ト

_．

n 蕁 “

卩

岡

_．

Ψ OO 譽

“

_．

【

マ

『 O

Ψ

鹽

　

鹽

　

，

　

　

．

　

_脚

　

　

．

マ

_．

噂 茆

▼

_．

笛 瓊っ

切

_．

▼



尉

卩

OO の O

◎

。

ド

尸

ロ ＝

_．

覃

“

伽

_，

卜 閉

圃

畔

一

噂

“

O

．

ロ O

．

OO ；

鴎

_．

O O

、

卜

旧

就 時 O 卜 OO 瞬

一

〇

一

O

，

ト O

°

o ＝ O

，

胆 h 個 ＝

瞬

_，

O

宀

O

．

OO

マ

_．

O 鴎

宀

_、

0



引

卩

O ゆ

の

Ψ

卜

国

r

O



卜

．

O

卜

_．

n99

ト

す

ト

．

O

騎

_．



゜

鬯

胴

OO

．

O

Ψ

_．

“

卜

雪 降 マ

宀

07h



卩



一

 ，

°。

口

09

r．

  ＝ 9

▼

_．

創

go

口

_、

野

O

Ψ

_．

；

箇

_，

O

卜

“

尸

OO

頃

ζ



卩

ロ 〇 四

．

O

肥

_．

器

偶

9

マ

ト

卯

．

O 卜

．

卜

O

“

O

卜

_．

ロ

切

_．

則

◎

o ヨ 降

“

」

O 卜 O

卩

“

卩

゜

。

_．

O 寸 ；

卩

oo

．

で 90 的

ロ

卩

卜

_，

函

mO

、

の

O O

，

O

°

◎

O

，

尉

oo

“

r

3

マ OO O

卩

゜自

ゆ

四

．

O

◎

。

_，

δ

“

9O

旧

O

．

O

“

_，

卜

〇

一

創

嚊

O

．

O

尸

_．

OO 裏 曄 OO 二

唖

卩

宀

卩

卜

．

寿 話

卩

O

，

尸

：

°

_卩

9 O

．

5

一

Ψ

_，

OO

尸

鴎

_．

の

自

⊃

ロ

_．

O

°

o

尉

屮

8m

OO

噂

尸

OOO

．

P

卩

_．

O

ド

nO

“

OOO

．

卩

o

◎

，

二

一

80

，

尸

ω

_．

可

O

卩

碧 計 OO

尉

O



O

呼

卩

： 望 “

．

O

ゆ

8

“

O

．

°

り

ゆ

OO

“

O

．

苫 ；

_“

旧

_，

O ＝

“

_、

ヨ

rO

．

r

； O

．

09

一

_．

働

90

．

頃

9

n

“

尸

O   甜 ト 單 埋 　 倒 　 箭 斑 ト 睡 摯 　 側 　

_「

醜 認 ト 嘩 埋 　 稠 　

「

廓 中 　 胸

（

P

）

躑 　 照

（

决

）

9 　 掻

（

訳

）

b 　 毋

｝

（

脂

目

丶

｝

験

並

）

　 　 麟 瞳 掣 融

（

N

目 こ o ご 恤 租 膿 醸

（

眉 ロ ＼ 粐_o

濫

）

　 R 蔭 さ 臙 阻 蝶 潔 麟 篇 魑 藺 媚 遮

e

亠 ミ 艇 ζ 趁

鼠

吩

n 詈 OOO

，

0

一

＝

_・

咢 器

卩

一

ト

岡

卜

_．

自

τ

_・

．

°

・

巴

O 何

．

q

マ

_、

O

_腎

翁 訃

“

叫

O

の

瞬

卩

宀

一

一

_．

Φ 詈 ＝

“

_．

嵩 O 国

卩

弱

_．

“

色

oO

．

“

O n

，

O

マ

ゆ

_、

O

可

“

卩

OO

邑

▼

卜

尉

“

卜

四 〇

，

O

口

_、

宀

O

宀

m

一

90 『 ロ

尸

_、

o

。

ロ

“

吩 囁

、

O

卜

_．

畠 響 叶

“

ト

リ

ト

脚

“

帥

“

卩

_、

δ 富

_卩

O

．

90h9

印

_．

卜

O

鱒

_．

薗

0

Ψ

_．

卜

畍 O

．

■

。

り

隅

卩

OO

ト

O

宀

“

“

OOO

．

O h

．

δ OO

“

；

り

_．

O

俑

_．

宀

h

ロ

Σ

、

O O

．

ド

O 曇 貯



h 胃 二

．

“

“

゜

9

，

0 罸 OF

旧

_．

O “ OO

“

マ

_．

宀

卜

“

_．

宀

卜

O

．

宀

O

卩

_、



O W

一

O 喝 0 Oh

9

“

9 恥

．

O

“

_．

雲 “ O

馴

； 9 ◎

．

O 『

ロ

『o

サ

Ω

o 卜

．

O O

，

“

O 曾 晄

ロ

OO

ト

60

卩

oo

一

旧

_．

； ε

願

0

，

。

ロ

F

的 O

“

岡

_．



の

ト

_．

m

ロ

ト

_．

；

“

_“

_．

ロ “

卩

自 00

卜

O O

卩

マ OO

．

O

η

_．

齣

岩 自

ド

O

 ．

O

マ

_．

FO

一

OO 切

．

O

卩

_．

唖

O 疲 汁

一

〇

〇

〇

り

_卩

雪

旧

_．

可

鴎 頃 O

“

口

_．

O   OOF O

、

09

曽

_．

； F

 ．

可

O

冂

_．

噂

唱

◎

“

卩

O 鴫

囁

▼

O

頃

一

マ

OO

．

卩

冖

_．

ロ

ト

曹

O

“

り

ト

m

．

O

「

_．

OOF 怨 O

．

O

 、

引

ヨ 翁 時

門

O

Ψ

O

り

卩

助

一

O

．

畧 ；

“

蹲

_．

岬 o．

噂

O

“

卜

_．

亞

＝

鴇

_．

卜

O

卩

マ

_▽

_．

O

_脚

轄

₇

；

陣

“

臼

OO

晦

助 O

り

卩

マ

リ O

，

O O ゼ

リ

ロ

9

畍

宀

O

，

O

自

_．

儒

O

「

柵

宀

O

、

O

口

_、

岩

_卩

曇 叶

叮

On

嬋

鴎

卩

旧

卩

ロ

_，



引

ロ

O

，

の

_、

叩

卜 96

臨

卩

O

．

09

飼

_．

畧

卩

宀

_．

；

卩

“

_、

“

亞

尸

“

卩

OO

で

Ψ

り

：

可

ロ 函

．

Oo ゆ

．

m

口

り

9

可

ド

麟

_，

O

 、

畧

卩

OOO

．

O

の

_．

削

O

”

皿 肝 OO 遷 nF 層

卩

仰

，

ド

m

宀

O

卩

“

_，

“

“



2

一

_．

OO

一

ト

_囓

＝

「

聊

_．

OO

胃

_．

90

尸

“

卩

呂

何

O

曽

響

卩

OOO

，

”

卩

_．

28

“

OOO

．

卩

ロ

_、

＝

卩

OOO

．

卩

巴

_．

▽

〇

一

曾 阡 OO “ 四 〇 嶋 コ マ

”

侮

卩

創

_．

昭

の

8

ロ

_，

翰

“

叩

O

“

O

，

Ψ

“

；

“

0

．

o

τ

＝

“

_．

O ＝

り

_．

＝

r

 ．

nOr

一

_．

OOFO

．

nOF の “

，

O

“

（

択

）

9 　 搭

（

决

）

b

　 琶 樹 ト 掣 紐 　 個 　

「

驫 碍 ト 導 箪 　 價 　 薦 尉 ト 導 壇 　 倒 　

_「

醜

（

P

）

遡 　 鯛

（

_髄

鬮 ＼

一

，

‘

）

　 姪 孝 組 訟

（

鞄

＼

｝

o

呂

｝

　 恤 課 賄

一

舮

（

均

丶

獅

_巴

茜

）

　

　

R

商 摯 毆 中 　 艪 昧

謔

錙

説

墨

  遜 凝 員

e

亠

ミ 藁 ζ 蔭 」 − 艦

122

一

1

．

2

1

．

D o

．

8

鑽

肪 而 且4

0

．

2 0　　　　

10D

　　　

200

　　　3D3　　　

400

　　　500　　　駐

00

　　　100　　　800　　　900 　 　 　 温 度

CC

） 図

一

9

　 耐 火ボル トと

一

般ボル トの引 張 強さの比 較

化 ）

。 な お

，一

般

ボル

ト

の

試 験

は

本 研 究

で

実 施

し た もの で

あ

る。

　

耐 火

ボル トは

，

900

℃

前 後

の

焼

入 れでマ ル テンサ イ ト

組 織 を形 成

，

高 張 力

と してい る

〔

一

般

ボル ト

も

ほ ぼ

同様

）

。 し た がっ て

，

高

温

時

に は

焼

入 れ に よ る

加

工

硬

化 が

解 除

し，

耐 力

，

引

張 強

さ と も

低

下 す る

。

しか し な

が

ら

，

耐 火 ボ

ル トの

600

℃ にお け る

引 張強

さは

48

．

1

　

kgf

_／

mmZ と

_極

めて

高

く，

後 述

す る

継 手 試 験

で

高

い

最 大 耐 力 を発 揮

する

（

一

般 ボ

ル

ト

の

引 張

強

_さ

は

600

℃ において

29

．

3kgf

／

mm2

_）

_。

　

な お_，

製 造 時

に

550

℃

前 後

で

焼 戻

し

，

組 織

を

微 細 化 （

ソ ル バ

イ ト化 ）

して いること か

ら

，

550

°

C

以 上

の

_{熱 履 歴}

を

’

受

け る と さ らに

焼 戻

し た

状

態 と な り

材 質

が

変 化

す る が そ の

割 合

は

小

さい。

　

ま た

，

Al

変 態

点 （

約

750

°

C

） を 超

え る

熱 履 歴 を 受 け

ると

，一

部

が

再 度 焼

入 れ し た

状 態 （

フ ェ ラ

イ ト

・

パ

ー

_ラ

イ

ト

・

マル テ ンサ

イ

ト

混 在 組 織 ）

とな り_，

同様

に

材 質

が

変 化

する

。

これは

，

応 カ

ー

ひ

ず

み

曲 線 （

図

一

4

：

800

℃

）

の

形 状 （

ラ

ウ

ン ド

型

で あ る

）

か ら

も観 察

さ れ る

。

，

3．

ボル ト

素 材

の

高

温 リ ラ ク ゼ

ー

ション

試 験

3．1

試 験 体

お よ

び試 験 装 置

　 高

温 リ ラク ゼ

ー

シ ョ ン

試 験

は

，

ボ

ル ト

導

入

軸 力

の

高

温

時

の

弛 緩

か ら，

継 手

の

滑

り

荷 重

を

推 定

する目

的

で

実 施

し た

。

試 験 片

は

2

．

（図

一

ユ

）

と

同

じで

あ

るが

，

検 長 （

伸

び

測 定 棒

の

取

り

付

け

位

i

：

図

一

2

）

は

50

．

8mm

と した

。

試

験

装 置

も

2

．

と

同

じ で あるが_，ク リ

ー

プテ ス トアダ プ タ

ー

に よ り

荷 重 を変 位 制 御

し た：Z）

_。

3

．

2

試 験

方 法

　

試

験条件

を

表

一

8

に

示

す

。

試 験 片

は_，

_{原 則}

と し て

各

温

度

2

体

と し た。

　

試 験 片 を 毎 分 約

10

℃ の温 度 上 昇

速 度

で加 熱 し， 所 定 の温

度

で

1

〜

2

時

間

程 度 保 定

し た

後

，

加 力

した

。

試 験 片

に

作 用

させ たひ

ず

み レ ベ ルは

F10T

，

　

Ml6

の

標 準 ボ

ル

　

ト

張 力 （

11

，

7

・ton

＝

74

．

6kgf

_／

mm2

_{）相 当}

_の

3550

μ とし た

。

表

一

8　耐 火ボル トのリラ クゼ

ー

シ ョ ン試 験 条 件 賦 　　 　 　 　 験 　 　 　　 　 温 　 　 　 　　 虚 　 　 　 （℃｝ 設 定 歪 常 温3003504004504 了55005z555057560D550700800 3550μ ○ 00 OQ ○ ○ 00Q OQOOO OOOQ ○ ○ OQOQOQOOO 100

fiO

　

0

　 　 　 　 　 　

　

囗 　

6

　 　 　 　 　 　

　

　

4

（

置 ＼

董

）

囲 R

20

oO

　 　　

60

　 　　

120

　　 　

18a

　 　

240

　　 　

300

　 　

360

　　 　

420

　 　 　 　時 間 （分） 　 　 図

一

10 耐 火ボル トの リク ラゼ

ー

ショ ン試 験

所 定

の ひ

ず

み レベ ルまで

引 張 速 度

lmm

／

分 （

クロ スヘ _ッ ド

速 度 ）

で

載 荷

し

，

6

時 間

にわた っ て

一

定

ひ

ず

み

下

で の

応 力

の

変 化

を

X

−

Y

レ コ

ー

ダ

ー

に よ り

自動 的

に

測 定

し た

。

3

．

3

　 試 験 結 果

と

考 察

　

代 表 的

な

試 験

温

度

に お け る

結

果

を 図

一10

に

示

す。

高

温 時

には

，

弾 性 係 数

の

低 下

に よ り 試

験 開

始 時の応 力

度

が

低 く

なっ てい る。

リ

ラ ク ゼ

ー

ショ ンは

，

試験

開

始 後

数 分

間

は

特

に

顕 著

で あり

，

その

大 部 分

は お よ そ

1

時 間 以 内

に

生

じ て い る。 また

，

試 験 温 度

が

450

℃ を 超 える と

試 験

温 度

の

増 加

に

伴

い

，

リラ クゼ

ー

ショ ンは

著

し ぐ な る。 こ の こと か ら

，

高 力

ボル トの

締付 力

に

対

す る

熱

の

影響

が

極

めて

大

きい こと は 明 ら かで あ る

。

な お

，

耐 火 ボル トの リ ラ ク ゼ

ー

ショ ン量は， 既

往

の

一

般

ボル トの

試 験 結

果 5

矩

比 較

し て

，

お よ そ

50

〜

70

℃

程 度 少

ない

。

4

．

継 手

の

高 温 引 張 試 験

_．

4

．

1

試 験 体

お よ び

試 験 装 置

　 試 験 体

は

，

高 温 引 張 試 験 体

と

加 熱後 引 張

試

験 体

の

2

種

類

を

作 成

した

（図

一

11

，

写 真

一

1

）

。

使 用 鋼 材

は

，

耐

火

綱

50kgf

／

mm2

綱 （

母 材

25

　mm

_厚

_，

_{添 板}

13mm

_厚

_）

で あ る。

鋼 材

の

機 械 的 性 質 （

ミ ル シ

ー

ト

値 〉

を

_表

一

9

に

示

す

。

な お

，NSFR

　

490

　

A

は

耐 火 鋼

SM

　

490

　

A

の

規 格 記 号

で ある

。

　

試 験

体

の

形 状

は

_，

試 験 機

およ び

電 気 炉

の

形 状

，

寸 法

か ら，

片

側

2

ボ ル ト

接 合

，

2

面 摩 擦 型

と し

，

滑

り

係 数

が ユ

．

0

と なっ て も 母

材

の

降 伏

が

生

じない

板 厚

とし た

。

試 験

体

は

，

すべ _て

_同

一

_{工 場}

_で

_同

一

_{条 件}

の

も

とで

製 作

し

，

摩

擦

面

の ミ ル ス ケ

ー

ル を グラ

イ

ンダ

ー

で

除

去 し た

後

，

赤

錆

を

一 123一

　 　 　

2215

一

［コ

毎



b

緒

_{命 命}

1

■

［コ璽

75

　

65

　

75

950

315

950

c

　＝ ＝ ］ 　 　 　 　

KI

　

K2

　

K3

匚 ＝ ＝

圭

圭

茸

＝ コ 匚 コ 日

15

≒

罫

・

405

5

405

K1K2 　

K3

■

th

　

bllee

75　 B5　

75

250

315

25

囗 　 　 　 　

KI

　 　 K2　 　

K3

一

］

上 段 ：高温引張試 験 体 下 段 ：加 熱 後 引張 試 験 体 　 　 　 の

互

争

図

一

11

　

継 手 試 験 体の形 状

，

寸 法 写 真

一

1

　 継 手 試 験 体 表

一

9

　耐

火

鋼

の

機械

的

性質

常 　 　 　温　 　 　時 高 温 時　 （600℃ 〕 鋼 　 種 板_（m厚_） 降伏 耐 力 （kgf／



2_）（引 張 強 度_kgf／



2_）伸_{（％ ）}び 降伏 耐 力_〔kgf／



2_）引 張 強 度_（kgf／



2_）伸 び_（％） 1344

．

553

，

92022

．

232

．

447 NSFR490A2535

_．

559

、

22623

．

433

．

53 了 表

一

10

　

継 手の高温

引

張試験条

件

試 　 　 　験　 　 　 　 　温　 　　 　 　度 　　 （℃） 躑 番 号 常温200250300350400450475500525550575600650700800 ， 　 　 2 　

　

3

o

○ ○

O

　 　 O 　 　 O

00000

　00000000Q000 　

000

　0　0oO

一 124一

表

一11

継手の

加熱後引張試験条件

履　　 　　 歴　 　 　　 温　 　　 　 度　 　（

’

C 試 験 体 番 　 号 常温 10020025030040050055060065070 1 　 　 2

　

　 3 　 　 4

0000

○

Q

○ ○ ○ ○

OQOoQOOOOO

⊂ ⊂ 写 真

一

2　継 手試 験 装 置 1 1 1 卩 1 卩 ［ ト ○ IIl し ： ○

■

冒

．

II

鬮

… 旨 o

　

哢

○ ヨ 11 1 1

脚

1 1

．

■

1 2 1 　　　 旨

＿

一

一

一

一

」

1

し

亨

，

，

，

＿

g

　D

．

G2 0

．

G

．

1 80000

一

一

一

一

一

一

一

一

一

1 　 　 　r

−一

■

冒

一

冒

『

一

『

　 　 　 　1　　　　■ D

．

G2 　 G

曲

　 　 　 I　 　 　　l 　 　 　

＿

一

一

一

一

＿

一

曽

，

」

　　　　　 L

−一

一

，

幽

＿

一

一

一

左 ：高 温 引 張 試 験

　 　　　 　　

右 ：加熱 後 引 張 試 験 　 　 　 　図

一

12

　継 手 引張 試 験の測 定 装 置

生

じ さ せ

，

試験 場

に

搬 入

し た。

高 力

ボル トの

締

め

付 け

は トル ク

法

に よっ た

。

な お

，

ボル トセ ッ ト

10

体

に

付

き

締

付 力 試 験 を行

い_，

導 入 軸 力

の

検 定 を行

っ た

．

導 入 軸 力

の

平 均

ca　

12

．

　

3

　

ton

_で

あ

_っ た 。

　

試 験 装 置

は

，

同 大 学

の

150ton

ヴ

ォ

ー

ル ドウィ ン

大 型

万

能 試 験 機

お よ び

付

属の

大 型 電 気 炉 （

写

真

一

2

）

を 用い た

。

炉

の

寸 法

は

，

内径

30cm

，

高

さ

90

　c皿 であ る。

4

．

2

試 験 方 法

　

高 温 引 張 試 験

と

加 熱 後 引 張 試 験

の

試 験

条件

を

表

一

10

，

11

に 示 す

。

試

験

体

は

，

原 則

と して

各 温 度

2

体

と し た

。

写 真

一

3

　破断状

況 〔20℃ ） 写 真

一

4

　

破断 状 況 （600℃ 〉 　 2rc70BO50 　 40 　 　 30

【

←

匚 0 ご 翩

［

に 2010o ア0

　

60crcEO 　 50

藝

・・

置

30EO10 E 　 4　 　 　 6 変 形Cmm〕 日 o 2 　 4　 　 　　 　 6 慶形 〔mm 〕 8 　 50ffC 川 60 　 50t4 。 ご

誤

　3・ 　 Ee01 0 　 7叮clo6050 　 40 　 　 30

（

芒 9

）

口 に 2010 2 　 4　 　 　 6 変形 （mm ） B o E 　 4　　 　 　 　　6 変形 ‘mm ， 日 図

一

13

継手

の

高

温 時荷 重

一

変 形 （滑り量 ）閧 係

高 温 引 張 試 験

は

，

試 験 体 を毎 分 約

10

℃ の

温 度 上 昇 速 度

で

加 熱

し

，

約

1

〜

2

時 間

一

定

温

度

に

保 定

し た

後 実 施

し た

。

加

熱 後 引 張 試 験

は

，

保 定 後 炉 外

で

空

冷

し た

試 験 体 を用

い た。

試 験 体

の温

度

は

，

上

下

ボル ト

位 置

の

添 板 表 面

お よ び 母

材

突

き

合

わ せ

部

の隙

間

内

部 中 央

の

3 点

に

，

K

熱 電 対

を 取 り

付

け

，

5

秒

間 隔の打

点

式 高 温 記 録 計 を 用い て測

定

し た

（

図

一

11

，

K1 〜K3

）

。

　

高 温 時

の

滑

り

量 測 定

は

，

図

一

12

に

示

す よ うに_，

添 板

と 母

材

に溶

接

され た 取 り

付

け

治

具にね じ

止

め された4本 の ステン レス

鋼 棒 を介

し て

炉

外

に

取

り

出

し， ひ

ず

み

ゲ

ー

ジ

型 ダ イ

ヤル

ゲ

ー

ジ

（

D ．

G ．

1

，

　

D ．G ．

2 ）

を用

い て

行

っ た

。

なお

，

測 定

は

上 下 片 側

の

摩 擦 面

のみ と し た

。

　

加 熱 後

の

滑

り

量

は，

ダ イ

ヤル

ゲ

ー

ジ と

測 定 用 板 を 直接

母

材

に

取

り

_付

けて

測 定

し た。

4

．

3

試 験 結 果およ び 考 察

　

高

温

引 張 試

験 お よ び 加

熱 後 引 張

試

験

の試 験

結 果

を

表

一

12，13

に

，

高

温

時

の

荷重

一

変

形

（

滑

り 量

）曲

線

を

代 表 的

な 試 験 温

度

につ い て

図

一

13

に示 す。 ま た

，

滑

り

荷 重

と

最大 耐

力

の温

度 依存性

を

図

一

］

4 （

_高

温

時 ）

と

図

一15

（

加

熱 後 ） を 示

す

。

な お

，

写

真

一

3

，

4

に

各

々

20

℃

_，600

°

C

に お け るボル トの

破 断 状

況 を

示

し た

。

　 滑

り

係 数

のバ ラ ツキは

，

すべて の

試 験

におい て

比 較 的

少

な く

，

常 温 時

の

平 均 滑

り

係 数

は

約

0．

69

であっ た。

　高

温

時

の滑 り

_荷

重

は

，

350

−

400

℃ まで

_緩

やか に

低 下

し

，

その

後

600

℃ まで 急 激 に 低 下

，

650

℃ を 超 え る と

常

温 時

の ユ

0

％ 以

下

と な る。

加 熱

後

の

滑

り

荷

重

は

，

300

℃

ま

で の温

度 領 域

で は

常

温

時

とほ ぽ

等

し く

，300

℃ を

超

える

熱 履 歴

を

受

け る と

600

℃ まで

急 激

な 低 下 を 示 し

，

以 後 常 温 値

の

約

16

％

程度

で あ る

。

　

周 知

のと おり

，

高 力

ボル ト

継

手

は

，

高

温 時

に おい てボ ル トと 綱 板の リ ラ ク ゼ

ー

ショ ンお よ び

弾 性 係 数

の

低 下

に より

導

入

軸

力 が 弛

緩

し

，

滑

り

荷

重 が

低 下

す る13） 。

耐 火

ボ

〔

章

養

薄 護 與

_門

a

ε n ロ

卩

_．

9

「

。

_．

・

四

血



．

．

巨 ゆ

▼

O

．

ご

8

_．

“

20

．

O

°

_−、

り

_、

n n8

，

0

．

_脚

．

．

．

n

　

　 　 　 　 　

、

　

団 O

，

O

、

7，

一

　

器 O

、

O

丶

r．

一

1

＝

「

§

“ ト

一

_．

O

ロ

_，

切

O

．

O

卜

_．



「

一

の

榊

．

_．

。

芻 O

，

O

＼

O

．

卩

震 O

，

O

丶

n

．

一

； O

．

O

．

_丶

O

、

“



巴

_．

O

丶

O

．

一



▼

O

，

O

＼

、

マ

．

創

“

尸

OO ト 0 回

“

_．

Om

．

℃

卩

「 ゆ

卩

胃

_、

＝

ト

ヨ

_．

On3

．

O ＼ O

．

口

50

．

O ＼ O

．

の 鵠 O

．

O 丶 宀

_“

．

＝ O

．

O 丶 “o

、

n

囗

。

畧

_．

O

＼

ロ

、

℃

“

r

O 助 O 匿 n

．

0

可

_．

O

“

O

．

O

“

ロ

n

．

O

弾

一

口

「

_．

O09

．

O

こ

_マ

_．

卜

8．

O

丶

n

．

可

師

OO

、

口

丶

尸

_．

皿

　

　

　

　

1

0

個

「

ロ

丶

願

．

O



畧

_．

O 丶 「

マ

“

尸

OO 口 O 恥

守

_「

O

宀

_．

n

“

卜

_、

Ψ

“

h

．

O

“

卜

n

“

_．

O

“

詈

_．

O 丶 O

．

°

自

“

：

_．

O ＼ O

，

」

雷

卩

_．

O

丶

O

，

m “ ＝

_．

O 丶 O

．

ト

お 「

ロ

丶 m

．

°

。 “

r

鴎

宀

口 嗣

り

 ．

O

喝

_．

罵 マ

．

弼

り

_，

轟

．

　

鴫 罵

_．

O

り

轟

_．

O ＼ O

．

O

帥

磊 側

．

O 丶 O

，

＝ 忘

卩

_．

O 丶 卜

．



▼

岡

“

_，

O ＼ U

，

： お

尉

_．

O 丶 F

．

Or “

一

O の 邯 ＝ O

．

OO

．

q

冊

ヤ

．

O

Ψ

_，

岡



鱒 器

_．

O

“

爵

_，

O 丶 m

．

9

“

窺

_．

O 丶 サ

．

9



9

_．

ロ

丶

喝

．

回 q 怨

_，

O ＼

_Ψ

．

： ；

F，

O ＼

_マ

．

O “

r

頃

器

卜

゜

9 『 ロ

們

_．

O 帥 “

．

O 的

“

_．

函

n

」

O 咢

_，

O9

翰

_．

O ＼

_頃

，

コ

nO

“

_．

口

＼ マ

．

＝

恥

0

“

_．

O

丶

鴎

．

コ 鴇

 ．

O ＼ 01 雲 O 霧

_．

O ＼ “

．

＝

“

尸

OO 吩 助

創

」

_．

O

▼

_，

卩

▼

゜

り

．

；

サ

_．

；

卜

O ゆ

，

O

卜

嵩

_．

O 丶

p．

＝ ；

引

_．

ロ

＼ P

，

： 0 ；

_．

O

丶

O

．

9

O 鵞

_．

O ＼

尉

_．

9

四 蕊

_．

O

＼

一

_、

＝

“

尸

ロ

ト Ψ

ト

Oh

．

O

国

_，

仰

Ψ

F．

可

マ 可

．

n ▼ 罸 0

．

OO 写

_，

O ＼

_“

．

鬲 自

マ

_，

O

丶

h9

頃

畧

_．

O

丶

◎

．

轟 ま

怖

_．

O 丶

_マ

．

Or

3

マ

_．

O ＼ “ ぐ

“

“

尸

O

鴎

可 O

呼

oo

，

O

り

_．

O マ 御

．

国

▼

卜

_，

O ▼ 引

リ

ト

_．

On

“

』

_，

O ＼

_ト

．

畏 岩 瞬

，

。

こ

_，

翼 芻 吻

，

O

丶

側

，

器 m 氈

_，

O 丶 O

，

貨 畧

幽

_，

O 丶 O

，

O

“

“

一

OO サ

岡

“

O

．

O

宀

_尉

_．

鴎 O

．

n 勵

可

_．

“

“

O 器

_，

O 謬 n

．

o 丶

_卜

．

卜

“

啣

；

_．

O

丶

O

．

貨 器 ゆ

．

O ＼

_の

．

匐

印

O

喝

_．

口

丶 O

．

鵠

゜

。

器

_．

O ＼ ゆ

．

鵠

“

一

3n

“ 個 O

_卩

，

マ

_，

雷 O

．

鴇

“

_．

rO

“

_．

卜

恥 冒 O

，

O ヨ O

．

O

こ

_、

需 琴 O

、

O ＼ 円

．

5

80

．

O ＼ ‘。

，

言 … … ＼ ： … り

9，

0 ＼

 ，

轟

“

乙

、

O こ

_、

富 雷

鴎

_．

O 丶

“

_．

囓

。

“ 腕 “

一

09   ；

_．

一

“

_，

屆

ゆ

“

ロ

O

．

O 設 O

，

O 丶

卩

．

需 置 O

．

O

丶

『 の n 認 O

．

O ＼ “

．

怨

一

O

嚇

“ 嘲9 四 m

．

O

縄

_．

鴎

ゆ 宀 曽 O

，

OO 苺

_．

O ＼

“

_、

蕊 O 謬

_．

O

こ

_．

OO 二

〇

_．

O ＼ O

．

霧

尸

OO “ OOO

、

申

P

．

卜

0

噂

_．

hO

°

o

．

h ゆ

“

_．

宀

窃 O

．

宀

助

“

_．

四

瞬 OO

．

卩

O 器

_．

O ＼

_卜

．

器

卩

＝

_．

O ＼ O

，

喝

的

O

」

O

，

O

こ

_，

霧 助 ミ

_．

O ＼ h

．

罵 芻 0

．

O

丶

の

．

芻 器 O

．

O

こ

．

罵 写 O

．

O

＼

O

．

冨 畧

り

_，

O

丶

隅

_，

O “。

。

。 ＝

_．

O こ

_．

罵 高

_卜

．

O 丶 「 霧 ； O

．

O 丶 瞬

．

器 鴎 登

可

壷 門   “ 堵

一

O

“

鰍 」

−

駿 賓 　 時 R 　 靂 錯 ト 遇 珂 　 　 　 叶 侶 鱶 駈 瞬 ト 旧 鱶 遇 躍 刊

（

P

）

翼 　 四

（

＝

9V

代 　 　 確 鹹 睡 　 O 　 ぐ 価 　 丶 　

（

‘ O り V 　 　 鯛 坦 　 9 　 て 恒 昧 謬 錙 隔

墨

  蝿 距

e

昨 謬 掣 鰹

（

章

盞

明 炬

_”

置 琶 OOO

．

O

卜

_．

罵 O

．

噂

働 oo

．

09 帥 O ヨ

_．

O

口

＝

、

O 丶

ト

_，

眄

お O

．

0 ＼ 冉

，

切

ロ

9

_．

O ＼ 嗣

．

嚊

需

尸

_．

O 丶 ゜。

，

o O 雲

_．

O

こ

_．

宀



卩

OO

国

δ 「 ロ O

、

O 可

偶

_．

O

牌

的

．

O Ψ

卩

の

卩

_．

O

8

，

_．

O 丶 「

り

゜

。 雪

_．

ミ O

，

O

ロ

OO

．

O ＼

卜

_．

Ψ

； O

．

O ＼ O

．

噂 08

，

0 丶

_卜

，

守

“

F

OO

卜

O

吩

宀

_．

Oo

卩

_．

“

Ψ O

．

“

曹 O

，

n

マ

働

可 「

ロ

引 O 「

ミ

O

．

鵬

8

＝ ＼

°

。

_．

蛭

“

：

_．

O ＼ O

．

旧

09

，

0 ＼ “

，

鴫

8

卩

_．

O 丶 O

．

で

“

一

O



綿

マ



。

o

．

OO

，

ト

サ

卜

_，

卜

寸

マ

_ト

_，

マ

09

．

OO 雪

．

O

＼

マ

_．

O O 雪

_．

O 丶

卜

_．

〇

一

8、

亞

＼ 鴫

．

サ



ヨ

_．

O ＼

_国

．

卜

竃

_一

，

O ＼

鴎

_．

0

“

一

OOO 卜 OO

．

O

引

_．

On

「

_．

咀

頃

“

_．

噂

頃

創

O

 ．

ロ

宀

鵠

_．

O ＼

“

_．

＝

薗

靄

_．

O

≧

_．

雲 蕊

“

_．

O

．

こ

_．

； 雪

偶

_．

O ＼

_鴎

．

O

卩

；

四

_．

O ＼ O

．

O

引

r

O

韵

鴎

ヨ O

．

F

尸

_．

O 鴫

国

_．

卜

頃

Ψ

_，

O

ゆ

宀

9

す

_，

O

2

“

_，

O

こ

_，

雪 OO

“

。

．

O

≧

_，

雲 器

咽

_．

O ＼

創

_，

： O 器

_，

O 丶

_牌

，

篝

゜

。

鵠

_．

q ＼

_“

，

雪

馴

r

昌

鴎

O



O

．

一

卜

_．

O

ゆ

マ

_．

O

ゆ

O

．

O

鴫

O

Ψ

 ．

O ；

切

_．

ミ

O

．

°． “ O ＄

_．

O ＼

甸

_．

轟 o 冪

_．

O ＼ o

．

罸 O 茎

_，

O 丶 g

。

．

轟

サ

三

_．

O ＼ O

．

器

“

尸

OO

Ψ

宀 OO

．

尸

P

．

卜

頃

 ．

O

_ゆ

自

_，

O

_の

“

60

¢臨

_．

θ 忠 O

．

O

こ

_．

器 二 h

．

O

こ

_．

恥



  舘

_，

O ＼ b

，

“

。

“

。

需 q 。

．

O 丶 O

．

罵 h 器

_，

O ＼ m

，

冨

“

卩

OO



罸 O

_卩

．

卜

_．



頃

で

_，

国 OO

，

帽

瞬

0 島

_．

O 二

巴

_．

囗

丶 O

，

雷

20

．

O ＼ O

．

黠 O ＝

_．

O

こ

_．

霧

80

．

O ＼

_°

。

．

自 二 〇

．

O 丶 O

．

需

尉

卩

O

瞬

“

守 mm

．

O

“

_．



鴫

一

“

O

．

一

゜

。

OO

，

O

≧

_．

霧 旧 ζ

_．

ミ

_個

．

鴎

゜

。

一

゜

。

り

_．

O ＼ 励

．

°

っ

。

・

一

9

_胴

  ；

_．

尸

6

ロ

．

卜

瞬

宀

Ψ

O

．

尸

O ；

．

O

＼

 ．

霧 O ＝

_．

O

こ

_，

°

，

口

島 O

、

O

言

_．

嵩

_．

7

09 OOO

．

r

尸

_．

b

崘

で

_．

b

旧

ロ

_．

h

旧

駲

_．

卜

U

薗

_．

卜

旧

“

_．



n OOO

．

r

．

畧 O

．

O

丶

」

．

需

一

に

_．

O ＼ O

．

8

0

卜

O

、

O

＼

守

_．

。

．

O 畧

」

_．

O ＼

_」

．

蕊 “． 器

_．

O ＼ O

．

芻 器 O

．

ミ

_“

．

サ

n O 乙

_．

O ＼ °。

．

罵 q9 “ O

．

O ＼

，

O



゜

。

；

_．

O

こ

_，

霧

寸

電

_．

O ＼

_一

．

O

の

一

〇

〇

_．

O ＼ 頃

．

“



O 可 の 尉

r

臺 O

“

冊 ト 攣 野 　 汁 尺 　 商 冊 ト 學 軻 　 　 　 阡 旧 聴 衄 鰛 匹 屆 蚣 麟 置 爿 ψ 　 畑

（

PV 腿 　 顛

（

匚

2

）

　 村 　 　 溜 巓 曄 9 で 価 ＼

（

⊆ o ご 囲 担 9 ど 価 曜   齬 編

題

示 鰹 纛 尽

e

齢 灘 【 ，

冖

櫃

126

一
