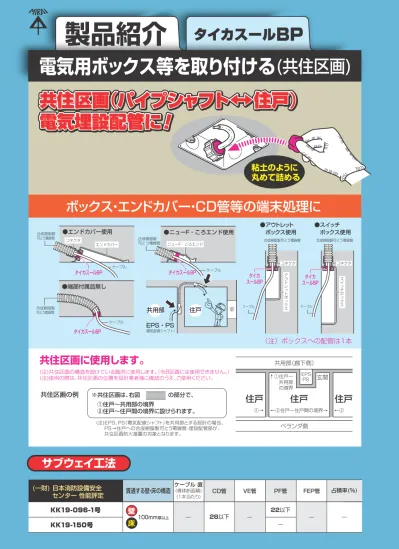

電気用ボックス等を取り付ける
(共住区画)
(一財) 日本消防設備安全 センター 性能評定 貫通する壁・床の構造 ケーブル 直 ＣＤ管 VE管 ＰＦ管 FEP管 (導体断面積) (1本当たり) 占積率(％)ボックス・エンドカバー・CD管等の端末処理に
床 壁 100ｍｍ厚以上 KK19-096-1号 KK19-150号 28以下 ー ー 22以下 ー ー ーサブウェイ工法
粘土のように
丸めて詰める
共住区画（パイプシャフト 住戸）
電気埋設配管に
！
共住区画（パイプシャフト 住戸）
電気埋設配管に
！
共住区画（パイプシャフト 住戸）
電気埋設配管に
共住区画（パイプシャフト 住戸）
電気埋設配管に
！
！
共住区画（パイプシャフト 住戸）
電気埋設配管に
！
（注）ボックスへの配管は1本 ←②住戸～住戸間の境界→ ←② ②→ ↑①住戸～ 共用部 の境界住戸
住戸
住戸
EPS ・PS 玄関 共用部（廊下側） ベランダ側 (注)EPS､PS（電気配線シャフト）を共用部とする設計の場合､ PS→住戸への合成樹脂製可とう電線管・埋設配管部が、 共住区画防火措置の対象となります。 ※共住区画は、右図 の部分で、 ①住戸～共用部の境界 ②住戸～住戸間の境界に設けられます。 (注)共住区画の構造を設けている箇所に使用します。（令8区画には使用できません。） (注)使用の際は、共住区画の位置を設計業者様に確認のうえ、ご使用ください。共住区画に使用します。
共住区画の例タイカスール®BP
コンパクトなシートタイプ
コーキングガン・バックアップ材不要
完全に硬化しない半硬化タイプ
32個 付シート×5枚 入1箱
1個ずつ分割でき､使用分が
キッチリ計算できる、
シートタイプの充填材。
1箱160個入
●ケーブル配線後に施工が可能です。 ●粘土のように丸めて押し込むだけの簡単施工だから、アウトレットボッ クス又はエンドカバー内等、狭い場所での作業がラクに行えます。 また、施工面が露出しているから、施工後も充填を目視確認できます。 ●コーキングガン等の充填用工具が不要です。 ●施工後も完全に硬化しないから、施工後のケーブル変更工事が容易に 行えます。 ●硬化するタイプより、保存期間が長いです。11
22
33
半硬化タイプ
コストが安い
コストが安い
半硬化タイプ
施工が簡単
施工が簡単
●CD管･PF管のサイズ（呼び14～CD28）を問わず使用でき、１箱で最 大160箇所(80貫通)分。（サイズにより異なります。） 1個ずつ分割でき､使用分がキッチリ計算できるシートタイプです。バックアップ材不要
バックアップ材不要
●タイカスールBPのみの施工で済みます。44
KK19-096-1号 KK19-150号 （連続配管が可能） 標準施工と異なりますので、 所轄行政機関にご確認ください。 注)断熱カバー、断熱シートを 付けたボックスは不可確認施工
結露対策には結露防止ボックスをご使用ください｡ 壁 天井 タイカスールBP タイカスールBP CD(PF)管 壁 天井 タイカ スール BP CD(PF)管 タイカスールBP タイカスールBP 壁 天井 CD(PF)管 タイカ スールBP 壁 天井 CD管 タイカスールBP タイカスールBP タイカスールBP 天井 CD管 タイカスールBP エンドカップリング 壁 品 番 適合CD（PF）管使用量の目安使用個数 入数 最小入数 標準価格 MTKS-BP 14・16・22 1個(1箱で、160箇所(80貫通)分) 5箱 1箱 28,500 28（CD） 2個(1箱で、 80箇所(40貫通)分) ●190℃以上の熱を受けると2倍以上にふくらみ延焼を防止します。 ●粘土のように丸めて詰めるだけの簡単施工で、施工後でも充填状態が目視 確認できます。 ●ケーブル変更工事も簡単！施工後も完全に硬化しない半硬化タイプ。 ●CD管・PF管のサイズ（CD・PF14～22、CD28）を問わず使用でき、1箱で なんと最大160箇所分！（サイズにより異なります。） 1個ずつ分割でき、使用分がキッチリ計算できるコンパクトなシートタイプ。 ●落下防止シート（9個付シート×5枚入）付 ※落下の恐れがある場合のみ、ご使用ください。（パテシートタイプ）
●評定マーク請求書付 ※この商品の価格は1箱価格です。・電力ケーブル：600V CV38mm2 VVF 2×1.6mm………×1本×1本 ・同軸ケーブル：Sｰ5CｰFB………×1本 ・光ケーブル（2P）………×1本
(
)
適合合成樹脂製可とう 電線管（CD管・PF管） （1箱あたりの施工箇所）使用個数 14･16･22 28（CD） 1個（1箱で､160箇所(80貫通)分） 2個（1箱で､80箇所（40貫通）分） ●材料について ●配 線 の 種 類 最大組み合わせ例（＃28） ●CD管･PF管 配管の埋設長50cm以上 ●試 験 結 果 1時間耐火良 ①タイカスールBPの充填量 （使用量の目安） ②合成樹脂製可とう電線管 JIS C 8411 寸法：呼び径28以下（外径34mm、内径28mm以下） ③合成樹脂製可とう電線管附属品 JIS C 8435 に規定するアウトレットボックス及びスイッチボックス並びに、 JIS C 8412 に規定するコネクタ、及びエンドカバー、ニューF・ころエンド。評 定 条 件（抜粋）
評 定 概 要（抜粋）
①共住区画を構成する床及び壁又は壁を床スラブ内及び／又は壁スラブ内を介して合成樹脂製可とう電線管が貫 通する部位に適用すること。 ②貫通部の穴の大きさ及び形状は、直径が34mm以下の円形であること。 ③配管を貫通するために区画に設ける穴相互の隔離距離は、200mm以上であること。 ただし、住戸等と共用部分との間の耐火構造の床又は壁にあっては、適用しない。 ④開口部を貫通する合成樹脂製可とう電線管の呼び径は、28以下（外径34mm以下）であり、当該電線管内に 600V CV38ｍｍ2以下 1本、600V VVF 2×1.6mm以下 1本、同軸ケーブルS-5C-FB（外径7.7ｍｍ以 下）1本及び光ケーブル2P（外径4ｍｍ以下）1本を単独又は複数種類を同時に挿入することができること。 ⑤アウトレットボックス、スイッチボックス内においては、貫通する電線・ケーブルの接続及びこれらに関連のある機器 への接続のみ行うことができること。 ⑥厚さ100mm以上の鉄筋コンクリート又は鉄骨鉄筋コンクリートの床又は壁に適用すること。 ⑦床又は壁の被り厚さはアウトレットボックス、スイッチボックスを設置する場合にあっては46mm以上、エンドカバ ーを設置する場合にあっては42mm以上、ニューF・ころエンドを設置する場合にあっては48ｍｍ以上であるこ と。 ⑧貫通部は、施工仕様に基づく詳細な施工方法に関するマニュアルにより施工すること。ケーブルは単独又は複数種類を
同時に挿入することができます。
(
)
・占積率 41% ・導体断面積 38mm2 ・総導体断面積 約44.3mm2 ●配 線 目 安タイカスールBP タイカスールBP 壁 天井 合成樹脂製可とう 電線管附属品 合成樹脂製可とう電線管附属品 合成樹脂製可とう電線管 タイカスール BP タイカスールBP 壁 天井 合成樹脂製可とう電線管附属品 合成樹脂製可とう 電線管附属品 合成樹脂製 可とう電線管 タイカスー ルBP タイカスールBP 壁 天井 合成樹脂製 可とう電線 管附属品 合成樹脂製 可とう電線 管附属品 合成樹脂製 可とう電線管
KK19-096-1号
タイカスールBP CD管 エンドカップリング ●エンドカップリング使用 時は、タイカスールBPを コネクタと C D管との接 続部分の周囲に所定量を 塗りつける。 タイカスールBP タイカスールBP 壁 天井 エンドカップリング CD管 タイカスールBP CD管 ●端部附属品を使用しない 場合は、タイカスールBP をコンクリートから突出 したCD管の周囲に、コン クリートに密着するよう 塗りつける。 タイカスールBP タイカスールBP 壁 天井 CD管 （右図のような連続配管も可能です。） ②床の被り厚さ 端 部附属品を設けない 場合に あっては28ｍｍ 以 上、エンド カップ リング を 設 ける 場 合 に あってはエンドカップリングに おいて31ｍｍ以 上であること。 評定条件 ①電線管 JIS C 8411 に規定する 合成樹脂製可とう電線管（CD管） 呼び径28以下 （外径34mm、内径28mm以下） ※PF管をご使用の際は、所轄行 政機関にご確認ください。KK19-150号
標準施工図
標準施工図（抜粋）
②施工方法
←②住戸～住戸間の境界→ ←② ②→ ↑①住戸～ 共用部 の境界住戸
住戸
住戸
EPS ・PS 玄関 共用部（廊下側） ベランダ側 (注)EPS､PS（電気配線シャフト）を共用部とする設計の場合､PS→住戸への合成樹脂製可とう電線管・埋設配管部が共住区画防火措置の対象となります。 ※共住区画は、右図 の部分で、 ①住戸～共用部の境界 ②住戸～住戸間の境界に設けられます。 (注)共住区画の構造を設けている箇所に使用します。（令8区画には使用できません。） (注)使用の際は、共住区画の位置を設計業者様に確認のうえ、ご使用ください。①施工場所の確認
共住区画の例 タイカスールBP 合成樹脂製可とう電線管 電線・ ケーブル コネクタ ス イ ッ チ ボ ッ ク ス タイカスールBP 合成樹脂製可とう電線管 電線・ ケーブル コネクタ ア ウ ト レ ッ ト ボ ッ ク ス ①合成樹脂製可とう電線管及び 合成樹脂製可とう電線管附属 品をコンクリート型枠に固定 してコンクリートを打設した 後に配線された配線の施工周 辺を清掃する。 ②配線が複数の場合は、タイカ スールＢＰを注入しやすいよ うに配線のもつれを直す。 ③タイカスールＢＰの剥離紙を 剥がす。 ④タイカスールＢＰを、所定量 端部開口部とケーブルとの間 に落下しないように、確実に 充填する。 切れ目で ケーブル を挟む 剥離紙を 剥がす 端部に 被せる ※天井面に施工した場合、ケーブル量が少な い場合等、タイカスールBP落下の恐れが ある時は、同梱品の「落下防止シート」を 端部に貼り付けてください。 〈ご注意〉 ▼塞 がれてい る タイカ スールBP 開口部端末 ▼塞 がれていな い タイカスールBP 開口部端末 ※規定量で開口部が埋ま らない場合でも端末だ けは、塞いでください。 開口部端末が 開口部端末が 端部開口部の充填について適合附属品
●アウトレットボックス使用 ●スイッチボックス使用 ●エンドカバー使用 ●ニューF・ころエンド使用 ●端部附属品無し タイカスールBP 合成樹脂製 可とう電線管 電線・ケーブル コネクタ エンドカバー タイカスールBP 合成樹脂製 可とう電線管 電線・ケーブル タイカスールBP 合成樹脂製 可とう電線管 電線・ケーブル ニューF・ころエンド ●シートから使用量のタ イカスールＢＰを外し、 剥離紙（両面）を剥がし、 タイカスールＢＰを粘 土のように丸め、コネ クタの中に充填します。 剥離紙を はがす 粘土のように丸めるタイカスールＢＰ
は、必ず配管部の両端に
施工
してください 窓 EPS・PS 電気配線 シャフト(
)
住戸 共用部 ●タイカスールBPは､開口部（コネクタ、 ニューF・ころエンド、合成樹脂製可とう 電線管端末等）に、所定量を詰め、開口 部から抜け落ちないよう、下図の様に端 末迄塞いでください。 (注)タイカスールBPで端末を塞がない と、抜け落ち（剥がれ）の原因となり、 延 焼の恐れがあります。 ● ケーブル（電 線 ）量 が 開 口 部 に 対して 少ない 場合は特に注 意し、端末を確 実 に塞いでください。 ●ケーブル量が開口部に対して多い場合 は、開口部の奥まで押し込むようにして 詰めてください。 ●タイカスールBP 施 工後、ケーブル（電 線）を動かした場合は、開口部の端末が 塞 がれてい るかを確 認し、すき間 等が あれば必ず直してください。よくある質問
