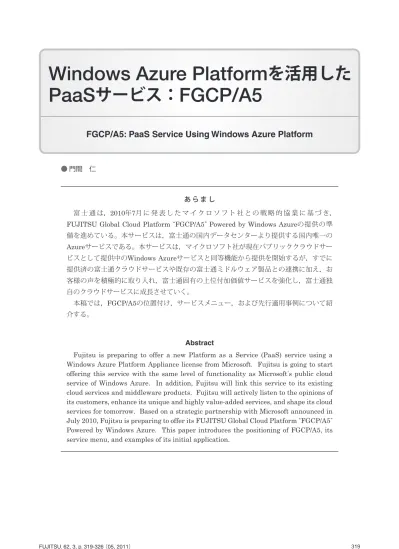

Windows Azure Platformを活用したPaaSサービス：FGCP/A5

(1)

あらまし

富士通は，2010年7月に発表したマイクロソフト社との戦略的協業に基づき， FUJITSU Global Cloud Platform FGCP/A5 Powered by Windows Azureの提供の準備を進めている。本サービスは，富士通の国内データセンターより提供する国内唯一の Azureサービスである。本サービスは，マイクロソフト社が現在パブリッククラウドサービスとして提供中のWindows Azureサービスと同等機能から提供を開始するが，すでに提供済の富士通クラウドサービスや既存の富士通ミドルウェア製品との連携に加え，お客様の声を積極的に取り入れ，富士通固有の上位付加価値サービスを強化し，富士通独自のクラウドサービスに成長させていく。本稿では，FGCP/A5の位置付け，サービスメニュー，および先行適用事例について紹介する。 Abstract

Fujitsu is preparing to offer a new Platform as a Service (PaaS) service using a Windows Azure Platform Appliance license from Microsoft. Fujitsu is going to start offering this service with the same level of functionality as Microsoft s public cloud service of Windows Azure. In addition, Fujitsu will link this service to its existing cloud services and middleware products. Fujitsu will actively listen to the opinions of its customers, enhance its unique and highly value-added services, and shape its cloud services for tomorrow. Based on a strategic partnership with Microsoft announced in July 2010, Fujitsu is preparing to offer its FUJITSU Global Cloud Platform FGCP/A5 Powered by Windows Azure. This paper introduces the positioning of FGCP/A5, its service menu, and examples of its initial application.

● 門間　仁

PaaS

_{サービス：}

FGCP/A5

(2)

また，富士通は富士通のクラウドサービスと他社のクラウドサービスをお客様のニーズに応じて組み合わせて提供する「ハイブリッドクラウドインテグレーション」を提唱している。FGCP/A5はその基盤サービスとして，図

-2

に示すように基幹システム，フロントシステム，社会システムを適用領域としている。（1）基幹システム社内業務効率化を目的とし，企業内IT部門の統制下にあるERP，SCMなどの全社業務システムの領域である。（2）フロントシステム現場部門がフィールドで新ビジネスを創出するために，IT部門を介さずに開発する業務効率化システムやコラボレーションSaaSが利用されている領域である。（3）社会システム従来，直接的なIT適用効果を確認できずコスト対効果の理由からシステム化を見送られてきた農業，医療，交通などの領域であり，クラウドを適用することにより，ITコスト，とくにネットワークコストやストレージコストの劇的低減が期待されている。図

-3

は，FGCP/A5の提供するサービスおよび関ま　え　が　き 2010年7月，富士通は，Dell，HPおよびeBay とともにマイクロソフト社とWindows Azure Platformに関する戦略的協業契約を締結した。富士通は，現在，これを活用した新たなクラウドサービスFUJITSU Global Cloud Platform

FGCP/A5 Powered by Windows Azure（以下， FGCP/A5）の構築を完了し，2011年4月22日より，お客様によるトライアルサービスを開始した。

本稿では，FGCP/A5の位置付け，サービスメニュー，および先行適用事例について紹介する。

FGCP/A5

の位置付け

Windows Azure Platform（以下，Azure）（1）_は，

マイクロソフト社が2009年よりグローバルで開始したクラウドサービスである。図

-1

に示すとおり，FGCP/A5は，富士通の国内データセンターで稼働している富士通ハードウェア（PRIMERGY）からAzureを提供するPaaSサービスである。本サービスの提供に当たっては，帳票，アプリケーション監視，他クラウドとのデータ連携など富士通ならではの高品質なサービス群を追加している。ま　え　が　き

FGCP/A5

の位置付け富士通マイクロソフト Windows Azure Platform サポートパッケージ SI マイクロソフトエンジニアお客様（企業）（ISV/ SaaSベンダ） FGCP/A5 富士通ハードウェア富士通データセンター

FGCP/A5

図-1 FGCP/A5の提供 Fig.1-Offering FGCP/A5.

(3)

・導入系サービスさらに，関連サービスとして，業種・業務アプリケーション，業務共通・汎用アプリケーションをFGCP/A5上に搭載したアプリケーションサービスを提供し，高い付加価値を持つサービスをお客連サービスの一覧である。 FGCP/A5は以下サービスから構成される。・プラットフォーム・運用系サービス・ミドルウェア基幹システム（バックオフィス）フロントシステム（現場）社会システム（現場スマートグリッドドトレーサビリティ画像・映像ネットワークプローブ情報遠隔医療センサネットワーク防災環境電子政府医療交通農業教育エネルギー

FGCP/A5

ハイブリッドクラウドインテグレーションプライベートクラウドパブリッククラウドエンタテイメント新ビジネス 2011年8月提供予定サービス

FGCP/A5

サービス

導入系サービス運用系サービスコンサルティングサービスコンサル（導入/移行/運用）クラウドセキュリティコンサルティング開発サービス業務アプリケーション開発導入・移行サービスパフォーマンス評価支援 APMモダナイゼーション for Cloud ■業務・アプリケーション選別サービス ■アプリケーション資産移行サービスオペレーションサービス運用マネジメントセキュリティサービス外部アクセス監視ログ監視ジョブ運用作業代行（定型オペレーションの代行）サービス・オペレーションマネジメントバックアップサービスリモートバックアップ外部媒体保管クラウドセキュリティ評価・監査 Web アプリケーション診断業務運用 BPO （ビジネスプロセスアウトソーシング）ミドルウェア Azure対応ミドルウェア

Interstage Application Server Systemwalker Operation Manager NetCOBOL Interstage List Creator

プラットフォーム

FGCP/A5基本サービス Azure機能サービス

（Windows Azure，SQL Azure，Appfabric）サポートサービス

-4

は，プラットフォームのサービス概要である。プラットフォームの部分は，以下の三つの Azure同等の機能を提供するものである。・Windows Azure ・SQL Azure ・AppFabric Azureそのものに関しては，すでにマイクロソフト社自身による説明や，関連書籍が広く公開されているため，本稿での子細な説明は省略する。 ● 運用系サービスプラットフォーム上に付加価値の高い運用系サービスを整備し，クラウドサービスの利用普及に努める。（1）オペレーションサービス従来型アウトソーシングサービスでも提供中の富士通データセンターによる運用監視対象を FGCP/A5上で動作するアプリケーションに拡大したオペレーションサービスを提供する。

具体的には，Systemwalker Centric Managerを

Azureに対応させ，FGCP/A5上で動作するアプリケーションが出力するアプリケーションメッセージを監視し，検出条件により適切な通報先に通報するサービス，およびAzure対応版Systemwalker Operation Managerを用いたジョブスケジューリングサービスを提供する。これにより，フィールドSEおよびお客様は， FGCP/A5上のアプリケーションの運行管理と発生障害に対する業務継続，業務復旧が可能になる。（2）運用マネジメント従来型アウトソーシングサービスでも提供してきたお客様システムのトータルマネジメントサービスをFGCP/A5上でも展開し，お客様に安心してご利用いただけるクラウドサービスを提供する。具体的には，インシデント管理，構成管理などシステム運用全般を代行するシステム運用代行サービス，アプリケーションの資源管理，リリースなどアプリケーション運用全般を代行するアプリケーション運用代行サービスを提供する予定である。 SQLサーバ互換データベースオンプレミス連携用認証・データ交換クラウドOS，アプリケーション実行環境 RDB Computeサービス Webロール Workerロール _{サービスバス} アクセスコントロール VMロールユーザ任意のOSを利用可能とするVM

ユーザアプリケーション

Storageサービス

Blob Table Queue Drive

Windows Azure Platform

Windows Azure

IIS

.NET Framework .NET Framework

SQL Azure AppFabric

図-4 プラットフォーム概要 Fig.4-Overview of platform.

(5)

票出力のためのInterstage List Creatorを提供する。さらに，運用管理の面では，オンプレミス側よりFGCP/A5上のアプリケーションのスケジュール管理を可能にするSystemwalker Operation Managerなどを今後提供していく予定である。 ● 導入系サービス複数のクラウドサービスの適否領域を見極め，ハイブリッドクラウドシステムを設計，構築，運用するクラウドインテグレータ，クラウドサービスマネジャーの役割が今後重要になる。富士通は，社内SE部門においてこれらの人材を育成し人材を強化し，効果的にお客様の要望を吸い上げ，構築するシステムの導入に反映させる仕組み作りを目指している。（1） APMモダナイゼーションfor Cloud 既存アプリケーションをFGCP/A5上でクラウドサービスとして利用するためには，FGCP/A5の特性を生かしたアプリケーションへの移行が必須となる。例えば，Visual Basicで開発されたアプリケーションをFGCP/A5に搭載する場合，.netアプリケーション型に大きく改造する必要がある。現在提供中のAPMモダナイゼーションサービスをFGCP/A5 にも拡大し，短期，低コストでアプリケーションを移行する支援サービスを提供する。（2）コンサルティングサービス様々なクラウドサービスがある中，どのクラウドサービスにどの業務アプリケーションを配置するか判断することが大切になる。さらに，システム導入の初期段階でこれを実施することが重要である。本サービスでは，お客様業務アプリケーションのFGCP/A5への搭載適否判断の支援を実施する。（3）開発サービス開発サービスとは，FGCP/A5を活用した業務アプリケーション開発の開発経験を持ち，豊富な設計ノウハウ，構築ノウハウ，運用ノウハウを有するSE部隊がお客様業務開発を支援するサービスである。本サービスでは，ビジネス変化への迅速な対応を可能とする短期，高生産性開発をねらうとともに，業務ライフサイクルに応じた機能改善を容易に継続するためのアプリケーションライフサイクル管理の仕組み整備にも取り組んでいく。（3）バックアップサービスクラウドサービスを業務の中で本格的に活用するためには，既存オンプレミスデータのクラウドへの移行や，クラウドサービスで新たに生まれるデータの既存システムへの移行が重要である。本サービスでは，オンプレミスとFGCP/A5間のデータ移行をスムーズに実施するサービスを提供する。（4）セキュリティサービスクラウド・コンピューティングにおけるセキュリティ上の課題を整理し，安心安全な構築，利用を支援するコンサルティングサービスとして「クラウドセキュリティコンサルティング」および「クラウドセキュリティ評価・監査サービス」を提供する。クラウドセキュリティコンサルティングは，クラウド・コンピューティングの導入を検討中のお客様を対象に，クラウドセキュリティ導入ガイドラインを策定し，セキュリティポリシーの見直しを支援するサービスである。クラウドセキュリティ評価・監査サービスは，クラウドサービス事業者を対象に，クラウドサービスを提供する上でセキュリティ面の評価・監査を行うサービスである。これらのサービスは，ISOやプライバシーマークの取得など情報セキュリティ関連のコンサルティングの豊富な経験と実績を有する富士通のコンサルタント，および第三者機関から公的に認定された富士通の監査人より実施される。また，富士通のコンサルティング部門はPCI-SSC（Payment Card Industry Security Standards Council）認定事業者としてクレジット業界におけるグローバルセキュリティ基準PCI DSS（Payment Card Industry Data Security Standard）の観点による監査も可能である。 ● ミドルウェア富士通ミドルウェア製品をFGCP/A5からサービスとして提供し，FGCP/A5に搭載可能なアプリケーション種別を拡充する準備を進めている。実行環境として，Javaアプリケーション向けにはInterstage Application Serverを，COBOLアプリケーション向けにはNetCOBOLを提供する。また，オンプレミスシステムとのデータ連携のためのInterstage Information Integratorや，PDF帳

(6)

がりが期待されている。

●

.Net Pet Shop

の

FGCP/A5

への移植

既存業務領域への適用性を判断する素材として.Net Pet ShopのFGCP/A5への移植を試みた。

.Net Pet Shop（2）_は図

_-6

_{にあるように，EC（電}

子商取引）サイトにみられるショッピングカート式のショッピングサイトを想定したサンプルアプリケーションである。本アプリケーションはマイクロソフト社のOSS提供サイトCodePlexで公開されている。本アプリケーションは，.netアプリケーションであり，FGCP/A5への移植は表面上容易であるが，SQL Azureにおいて，データベースが最大50 Gバイトである容量制限などの機能制約があった。これを克服し，スケールアウト性を獲得するため，データの永続化先をデータベースからテーブルサービスに変更することなど，アプリケーション構造の改修を実施した。また，Java版の同等サンプルアプリケーションとして著名なPetStoreのスケールアウト性を PRIMEQUEST＋Oracle-RAC上で検証した社内検証結果（3）_{を参考に，商用サービス提供可能な規模} のデータ件数における性能検証を継続し，FGCP/ A5においてECサイトアプリケーションを提供することが可能であることを引き続き検証していく。

FGCP/A5

先行適用例富士通グループ内では，すでにFGCP/A5の先行活用が始まっている。ここでは，特徴的な事例について紹介する。 ● 牛歩システム牛歩システムの概要を図

-5

に示す。牛歩システムとは，コムテック社の出願済特許を活用し，畜産農家に対して，牛（乳牛および和牛）の行動データの収集，行動パターンの分析，適切な受精タイミングの判断など支援する機能を提供するシステムである。これにより，畜産農家は，育成牛率を向上させ，経営効率を向上させることができる。従来，本システムは，.netアプリケーションとしてパッケージ化され，酪農家宅や地域経済連などに導入されてきた。 FGCP/A5に搭載しサービスとして提供することで，個々のサーバやPC導入がなくてもクラウド化により，牛歩センサを装着させるだけで簡単に牛の個体管理が可能になり，効率的な子牛の生産により，大幅なコスト削減になる。さらに，保守コストの低減を図るとともに，受精師，食肉メーカ，飲料メーカへの収集データの提供，および韓国，豪州など国際市場への提供拡大などビジネスの広

FGCP/A5

先行適用例管理センタ（農業協同組合）ウォーキングセンサ FGCP/A5 農場畜産農家 Compute Workerロールデータ収集バッチ Webロールデータ分析アプリケーション SQL Azure 収集データ図-5 牛歩システムの概要 Fig.5-Overview of cow waking system.

(7)

● クラウド運用効率の向上今後，FGCP/A5上でのSaaS提供が本格化すると見込まれる。このとき，SaaS事業者は企業からの利用申込みに対し，迅速かつ正確そして低運用コストでサービスを提供することが求められる。そのためには，SaaS環境の割当て，アプリケーション搭載などの運用維持工数削減が重要となる。 AppRegion（4）_（図

_-7

_{）は，上記要件を満足させる}

ためAzureの提供するSystem Management APIを活用した運用ツールであり，具体的には以下の機能を有する。（1）テナント管理 SaaS利用企業をテナントとして登録し，環境を割り当ててサービスを提供する。ダッシュボードではテナントごとに動作状況などの情報を把握することが可能になる。（2）アプリケーションの自動配備アプリケーションモジュール（アプリケーション，SQLスクリプト，ファイルなど）を事前に登録しておくことで，自動でアプリケーションを配備しエンドユーザへのサービス提供の迅速化を実現する。（3）複数人での共同管理実際に想定されるシステムの運用管理に必要となる複数担当者での管理，複数のFGCP/A5サブスクリプションの横断的な管理が可能である。また，アクセスコントロールや操作ログ機能による不正操作防止，トラブル時の監査機能など利便性に優れた機能を提供する。（4）スケジュールによる運用の自動化スケジュールによる運用の自動化機能を備え，バックアップ（データベース，Blobストレージ）の自動化が可能である。また，スケジュールによるインスタンス数の変更も可能であり，オートスケールを実現する。自動実行された結果はメールで通知することも可能で運用負担を軽減する。これらにより，SaaS環境運用コスト削減と提供スピードアップが可能となる。

FGCP/A5

Compute SQL Azure ストレージテーブルユーザ管理ペット画像データカタログ管理オーダ管理利用者カート管理

.Net Pet Shop アプリケーション

注文カートカタログ検索

ユーザ管理

Blob

図-6 FGCP/A5対応.Net Pet Shopの概要

Fig.6-Overview of .Net Pet Shop, compatible with FGCP/A5.

図-7 AppRegionトップ画面 Fig.7-Main screen for AppRegion.

(8)

今後に向けて FGCP/A5を提供することで，富士通はマイクロソフト社とともにクラウドサービス提供のノウハウを蓄積し，クラウドサービスの最適組合せ事例をお客様に提案するノウハウ，方法論を展開していく。また，富士通独自のサービス機能開発に加え，ハードウェア，ソフトウェアの供給が一体となった垂直型サービスの提供に向けて社内体制の整備を進めていく。さらに，対象市場を，国内市場にとどめず，グローバル市場に均一なサービスを提供していくための，販売体制，サービス開発体制，サービス運用体制の整備を進めていく。む　　す　　び本プロジェクトでは，マイクロソフト社とのコミュニケーションを密にし，クロスカルチャープロジェクトを日々，実践している。本プロジェクトを通し，グローバルな市場のニーズを早期に把今後に向けてむ　　す　　び握するとともに，サービスを機敏かつグローバル展開するためのプロジェクト推進ノウハウを学び，富士通独自のグローバルクラウドサービスビジネスの推進体制を確立し，サービス提供領域を全世界に拡大していく。参考文献

（1）マイクロソフト社：Windows Azure Platform． http://www.microsoft.com/japan/windowsazure/ （2） MSDNホームページ：.NET Pet Shop 4．

http://msdn.microsoft.com/ja-jp/library/ aa479070.aspx

（3）日本オラクル，富士通：富士通PRIMEQUEST におけるOracle Real Application Clusters/Oracle Application Serverスケーラビリティ検証結果． http://otndnld.oracle.co.jp/tech/grid/pdf/ FJ-GC-P1.0.pdf （4）富士通システムソリューションズ：AppRegion． http://jp.fujitsu.com/group/fsol/release/ 20110404.html 門間　仁（もんま　ひとし） PaaS事業部所属現在，各種PaaSサービスの規格，開発，運用に従事。著者紹介
