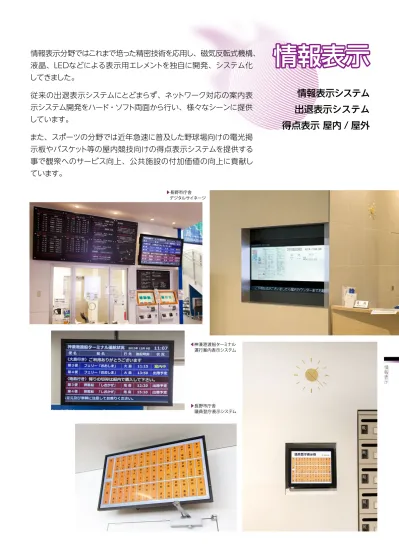

情報表示
情報表示システム
出退表示システム
得点表示 屋内 / 屋外
情報表示分野ではこれまで培った精密技術を応用し、磁気反転式機構、
液晶、LEDなどによる表示用エレメントを独自に開発、システム化
してきました。
従来の出退表示システムにとどまらず、ネットワーク対応の案内表
示システム開発をハード・ソフト両面から行い、様々なシーンに提供
しています。
また、スポーツの分野では近年急速に普及した野球場向けの電光掲
示板やバスケット等の屋内競技向けの得点表示システムを提供する
事で観衆へのサービス向上、公共施設の付加価値の向上に貢献し
ています。
情報表示
◀神湊港渡船ターミナル 運行案内表示システム ▶長野市庁舎 デジタルサイネージ ▶長野市庁舎 議員登庁表示システム衛星電波時計の時間管理
GPS衛星 GPSアンテナ 情報表示シ ス テ ム情報表示システム
シチズンパブリックデジタルサイネージ
CDS-100 受注 生 産品公共施設向け新発想デジタルサイネージ
正確な時間で表示スケジュール管理
✿ホールなどに強力なスケジューリング機能
秒単位の綿密な設定ができます
秒単位で設定＋タイムサーバーの正確な時 刻情報で厳密な時間管理ができます。 お好みのテンプレートで表示画面をレイアウトしたら スケジューリング設定して表示します。正確な時刻（TSV-400GP連動）
GPS タイムサーバー標準装備
インターネットに接続しない環境でも衛星電 波時計の正確な時刻で運用されます。施設利用案内表示
日付・時刻に沿った自動表示切換
予約情報の日付＆時刻順一覧を自動表示。 時間帯の偏った予約状況でも自動的に表示切換され るので更新忘れや更新遅れがありません。インフォメーション表示
窓口案内などに
窓口案内、フロア案内、催事案内、メニュー 紹介など、充実したアイテムが総合案内に 活躍します。緊急表示
突発的な連絡事項にすぐ対応
管理 PC の操作で緊急表示の画面を割り込 ませて表示できます。複数台表示
複合施設で多様＆タイムリーに
管理 PC1 台で 19 台まで 2 種類の異なった タイムテーブルの情報表示ができます。 会議室とホールの併設、公民館と児童館複合施設な ど多様化する施設の利用案内に 2 つの異なるプログ ラム運用で対応します。カウントダウン
施設利用案内
インフォメーション
GPS アンテナ 管理 PC タイムサーバー TSV-400GP 表示 PC 大型液晶 表示 PC HUB情報表示システム
ご使用イメージ
情報表示シ ス テ ム豊富なレイアウト
多彩なテンプレートと充実したアイテム
簡単な設定でさまざまなアイテムを 1 画面に 表示できます。 ひとつの画面で文字データ、静止画、動画、テロッ プ等異なるアイテムを併用いただけます。 上手に組み合わせて情報提供の効率を良くすること で、見る人それぞれに異なる「必要な情報」の表示 を待たせることがありません。 また、時刻を表示すれば先を急ぐ施設利用者の目に 留まやすく、大切な情報を伝え漏らしません。 ✿対応フォーマット 静 止 画• JPEG、PNG、BMP、DIB、JFIF、TIFF、PIN、GIF 動 画• MPEG、AVI、WMV、ASF、MP4、M4V 音 声• WAV、WMA、MP3、M4A そ の 他• HTML※、Microsoft®•PowerPoint®（全画面表示のみ） ✿HTML の表示はレイアウト画面に合わせて最適化する必要があります。 ✿Microsoft, PowerPoint は、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。 ✿議場などに レイアウト作成画面 タイムテーブル設定画面 表示サイクル設定画面 テンプレート選択画面(管理PC) 「表示サイクル」として、作成した レイアウトの表示順と切り替わる時 間の長さ（番組）を設定します。 「表示サイクル」を実際どの時間帯 に表示するか「タイムテーブル」で 設定します テンプレートを使ってレイアウトを 作成します 秒単位の細かなスケジュール設定も可能です
レイアウトを組み合わせ表示スケジュールを作成します。
それぞれの表示装置を どのタイムテーブルで 運用するか指定します。 表示スケジュール管理画面 時計 背景画像 テキスト 画像 動画 テロップ時刻カウント＆カウントダウン
カウントダウン＆アラーム
カウント０で設定した音声が流れます。 管理ＰＣからスタート、ストップ、リセットを手動切 り替えできます。✿ 豊富なレイアウトアイテム＆シンプル操作
テンプレートを使った簡単文字編集✿ GPSタイムサーバーの正確な時刻
衛星時計の時刻情報で表示スケジュールは常に正確ですレイアウトアイテム
•テキスト •テロップ •時計 •画像 •動画 / 音声 •PowerPoint® •HTML •施設利用案内 •残時間表示 ✿縦表示対応出退表示シ ス テ ム
出退表示システム
出退表示器は「出社」「会議中」「呼出」などをいち早く伝えるシステム です。出退表示に要求される迅速・正確さはもちろん、施工・増設の 容易さ、経済性、現場に合わせたシステムバリエーションを実現しま す。2線で各機器間を接続する省配線方式により、システム構築や拡 張が容易におこなえます。部屋使用状況表示、呼出表示等さまざま な現場での多彩な活用ができます。出退表示システム
AZ-3000 シリーズ 受注 生 産品 基準信号盤 又は 中央制御盤 システム全体を制御する機器 で1台必要です。 各種設定を行います。 LED式表示器 操作器埋込型 1窓操作器卓上型 1窓操作器用 制御器 卓上用電源盤 卓上型表示器や総合 操作器に電源(DC24V) を供給します。 卓上型表示器 総合操作器 信号線（φ1.2または□1.25以上の通信線2心+アース） 信号線+電源線（φ1.2または□1.25以上の通信線4心+アース） AC100V（専用回路アース付） ※システムに部屋使用、呼出、警報などの機能を組み込むことも可能です。出退表示器
LED式出退表示器壁掛型 出退表示器卓上型 2窓〜30窓までのタイプを用意しております。総合操作器
操作器卓上型（繰返操作） 操作器壁掛型（選択操作） 16・24・32窓の3タイプを用意しております。個別操作器
1窓操作器卓上型 操作器埋込型出退表示システム 出退表示シ ス テ ム
表示器
受注 生 産品制御盤／信号盤
LED式壁掛表示器
ケ ー ス• 鋼板 クリーム色 入 力 電 源• AC100V±10％ • 50/60Hz（専用回路アース付） 入出力信号• 2線式•24V有極/5V•1mA 表 示 素 子• LED（3色） 端 子• ビス止め卓上表示器
ケ ー ス• 鋼板 クリーム色 入 力 電 源• DC24V（卓上用電源盤より） 入出力信号• 2線式•24V有極/5V•1mA 表 示 灯• LED（3色） 前面シート• 差込み式 付 属 品• モジュラーローゼット、コード1.5m付中央制御盤
AZC-3001
本体価格￥240,000
＋税基準信号盤
AZC-3000
受 本体価格￥32,000
＋税 ケ ー ス• 鋼板 クリーム色 入 力 電 源• AC100V ± 10％ 50/60Hz（専用回路アー ス付） 消 費 電 力• 約 50VA 入出力信号• 2 線式•24V 有極 /5V 信号消費電流• 500mA 接続機器台数• 表示器・操作器の合計 255 台 端 子• ビス止め 質 量• 【AZC-3001】約 4kg 【AZC-3000】約 3kg AZG－3024 30 700 85 3 330 100 クロノサイン式表示器 磁気反転式で動作時のみ電流が流れる省電力型。 表示窓数は2から30窓までの11タイプ。 AZD－3324 220 232 前面シート 記名部 表示灯 64 30 AZC－3001 280 300 70 3 AZC－3000 280 70 300 3 入線孔 窓位置可変システムに使用 システムの最大表示人数は254名になります。 すべてのデータはEEP ROMに保存されます。停電時にはすべての表示器、操作器のLEDは消灯し ますが、メモリーは蓄電池を使うことなく10年以上のバックアップが可能です。 窓位置固定システムに使用 システムの最大表示人数は64名になります。 窓数 段数 型 番 （縦×横×奥行／㎜）外観寸法 （約／㎏）質量 （約／ VA）消費電力 本体価格+ 税 2 AZG-3002 200×300×85 3.5 15 ¥155,000+税 3 AZG-3003 200×300×85 3.5 20 ¥175,000+税 4 1 AZG-3004 200×300×85 3.5 25 ¥195,000+税 6 AZG-3006 200×400×85 4.0 35 ¥235,000+税 8 AZG-3008 200×500×85 5.0 40 ¥275,000+税 10 AZG-3010 330×350×85 5.5 45 ¥310,000+税 12 AZG-3012 330×400×85 6.0 60 ¥350,000+税 16 2 AZG-3016 330×500×85 7.0 80 ¥420,000+税 20 AZG-3020 330×600×85 8.0 110 ¥490,000+税 24 AZG-3024 330×700×85 9.0 130 ¥560,000+税 30 3 AZG-3030 470×600×85 10.5 150 ¥670,000+税 窓数 型 番 （縦×横×奥行／㎜）外観寸法 本体価格+ 税 16 AZD-3316 232×220×64 ¥100,000+税 24 AZD-3324 232×220×64 ¥110,000+税 32 AZD-3332 232×238×64 ¥160,000+税 ※ご要望の窓数への対応が可能ですのでお問い合わせください。出退表示システム 出退表示シ ス テ ム
操作器
卓上型
AZD-3124
受（選択操作）総合操作器24窓［各種］
本体価格￥120,000
＋税壁掛型
AZJ-3124
受（選択操作）AZD-3224
受（繰返し操作）AZJ-3224
受（繰返し操作） ケ ー ス• 鋼板 クリーム色 入 力 電 源• DC24V（卓上用電源盤より） 電源消費電力• 約 100mA 入出力信号• 2 線式•24V 有極 /5V•1mA 信号消費電流• 500mA 表 示 灯• LED（3 色） 前面シート• 差込み式 重 量• 約 2kg 端 子• 【壁掛型】ビス止め 付 属 品• 【卓上型】モジュラーローゼット、 • • コード 1.5m 付AZB-3001
本体価格￥22,000
＋税 ケ ー ス• 鋼板 クリーム色 入 力 電 源• AC100V±10％50/60Hz 消 費 電 力• 約50VA 入出力信号• 2線式•24V有極/5V•1mA 信号消費電流• 500mA 接続機器台数• 卓上型表示器・総合操作器の • 合計10台または1A以内 端 子• ビス止め 質 量• 約1.5kgAZD-3001
本体価格￥8,000
＋税 ケ ー ス• ABS 樹脂 クリーム色 表 示 灯• LED（3 色） 信号消費電流• 20mA（制御器＋操作器） 質 量• 約 50g 付属コード• コード 1.5m 付AZE-3001
本体価格￥12,000
＋税 サ イ ズ• 125 × 80 × 30㎜ ケ ー ス• 鋼板 クリーム色 入出力信号• 2 線式•24V 有極 /5V•1mA 端 子• ビス止め 質 量• 約 500gAZP-3001
本体価格￥12,000
＋税 プ レ ー ト• 新金属 入出力信号• 2 線式•24V 有極 /5V•20mA 表 示 灯• LED（3 色） 前面シート• 差込み式 端 子• ビス止め 質 量• 約 200g•卓上用電源盤
1 窓操作器卓上型
個別操作器
1 窓操作器用制御器
操作器埋込型
AZD－3001 52 99 25 14.5 AZE－3001 80 30 125 入線孔 AZP－3001 80 6.5 101 120 スイッチボックス 塗り代カバー付（別途） AZD－3124 220 232 前面シート 選択操作部 記名部 表示灯 操作釦 64 30 AZB－3001 200 70 3 210 AZJ－3124 250 50 3 235 前面シート 選択操作部 記名部 表示灯 操作釦 窓数 選択方式型番（操作方式別機種）繰返し方式 （縦×横×奥行／㎜）外観寸法 本体価格+税 卓上型 16 AZD-3116 AZD-3216 232×220×64 ¥110,000+税 24 AZD-3124 AZD-3224 232×220×64 ¥120,000+税 32 AZD-3132 AZD-3232 232×238×64 ¥170,000+税 壁掛型 16 AZJ-3116 AZJ-3216 235×250×50 ¥110,000+税 24 AZJ-3124 AZJ-3224 235×250×50 ¥120,000+税 32 AZJ-3132 AZJ-3232 235×270×50 ¥170,000+税出退表示システム 出退表示シ ス テ ム
情 報 表 示
シ ス テ ム
設 置 事 例
◀メッセージ機能付時計塔【LED】 小倉北警察署（福岡県北九州市） ▼メッセージ機能付時計塔【LED】 恵那合同庁舎（岐阜県恵那市） ▲メッセージ機能付時計塔【LED】 高松サンポート合同庁舎 （香川県高松市） ▼緊急出動表示盤【LED】 相模原市北消防署 （神奈川県相模原市） ▶施設利用状況表示装置 【LED】 群馬県社会福祉総合センター （群馬県前橋市） ▶投薬表示盤【LED】 富士吉田市立病院（山梨県富士吉田市） ▼外待ち表示システム出退表示シ ス テ ム
出退表示システム（LAN 式）
受注 生 産品クライアント PC
別フロア
Checking..
Change!
表示が在室
に変わった！ 安部さん .. はい、 会議が終わって 戻ったようです こんにちは、お届け物です 安部さんは いらっしゃいますか？タッチパネル操作
Touch!
会議終了！ ※液晶表示器の大きさは、ご要望により対応できます。多彩なレイアウト＆色選択
お好みのカラーで見やすく
「在席」「会議」「外出」など表示項目毎にお客様の ご希望の配色で表示できます。 コーポレートカラーやスクールカラーを活用して他に ない独特の表示をしたり、インテリアに合わせた配 色にするのもお勧めです。ネットワークを活用したデジタル出退表示
ネットワーク設備の一部として設置しやすく、
オフィスの PC での操作＆確認で運用しやすくなりました
銘板交換不要
お名前変更や並べ替えはパソコンで
名称の変更や順序の変更はパソコン操作のみ。交換 する銘板の部材費用と製作にかかる時間を気にする ことも、並べ替え作業の煩わしさもありません。手元のパソコンですぐ確認
クライアントPC で閲覧 & 操作 OK
従来はわざわざ席を立って表示器を見に行かなくて はならなかったような場所から手元のパソコンでい つでも出退状況を確認できるようになります。 パソコン操作のあと出退表示を変更して席を立つな どひとつの機器で完了できて煩雑になりません。押すだけ簡単操作
ボタンや画面タッチで操作できます
登庁 ( 出社 ) ／退庁 ( 退出 ) 時に速やかに表示を切 り替えたり、パソコン操作が煩わしい場合には、専 用スイッチやタッチパネル画面でワンタッチ操作が できます。ロケーションやご用途に合わせてプラン ニングいたします。出退表示システム GPS衛星 GPSアンテナ 出退表示シ ス テ ム 時間表示付液晶表示器
既設専用出退表示と互換
お使いの出退表示を拡張できます
議員出退表示や役員在席表示など既に専用タイプの表示 システムをご使用の場合、既設のシステムと連動してネッ トワークタイプの出退表示をご使用いただけます。情報を加えた表示
正確な時刻と出退以外のお知らせにも
お知らせ表示やテロップを併用して活用いただけます。 GPS タイムサーバーを併用することでインターネット に接続しない専用 LAN 環境でも衛星電波時計の正確 な時刻を表示できます。共用LAN/専用LANどちらでも
共用｜工事を省き導入を容易に
既設ＬＡＮネットワーク上でのシステム構築 ( 共用 ) が可能ですのでケーブル敷 設などの工事を省くこともできます。専用｜レスポンスよく安全に
専用 LAN 方式では新規のケーブル敷設とネットワーク機器が必要ですが、セキュ リティやレスポンスに優れ、より快適にご使用いただけます。サーバーで一元管理
表示データはサーバーで一元管理され効率的です。 液晶表示器 モジュラー ケーブル 信号± 電源± F G 信号± F G 信号± F G 信号± 電源± F G 信号± 電源± F G モジュラー ケーブル モジュラー ローゼット付属 1窓操作器用制御器 16窓LED表示器 16窓総合操作器 1窓操作器卓上型 1窓操作器埋込型 モジュラー ケーブル AC100V AC100V AC100V AC100V タッチパネル 液晶操作・表示器 液晶操作・表示器タッチパネル AC100V AC100V F G AC100V F G AC100VF G ボックスPC ボックスPC HUB 信号変換盤 LAN式 既設システム(AZC-3000シリーズ) 電源盤 RS232C ケーブル 無停電電源装置 サーバー既設連動構成イメージ
AC100V AC100V AC100V AC100VAC100V AC100V AC100V
出退表示制御サーバー （表示データの整理、蓄積） UPS 卓上操作器用 インターフェースボックス （2モード卓上操作器は8台まで） 卓上操作器用 インターフェースボックス （4モード卓上操作器は4台まで） 2モード卓上操作器 4モード卓上操作器 PC操作器 ボックスPC ボックスPC PC操作器 PC操作器 PC操作器 1F 2F 3F 100BASE-TX 100BASE-TX 100BASE-TX 100BASE-TX タッチパネル 液晶操作・表示器 タッチパネル 液晶操作・表示器 タッチパネル 液晶操作・表示器 液晶表示器 液晶表示器 AC100V AC100V AC100V HUB HUB HUB
