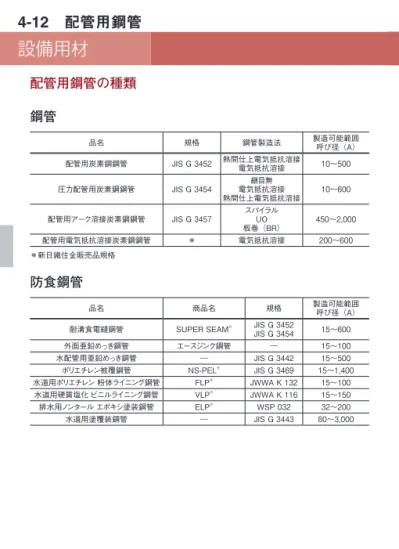

(1)設備用材
配管用鋼管の種類
鋼管
品名 規格 鋼管製造法 製造可能範囲
呼び径（A）
配管用炭素鋼鋼管 JIS G 3452 熱間仕上電気抵抗溶接
電気抵抗溶接 10∼500
圧力配管用炭素鋼鋼管 JIS G 3454 電気抵抗溶接継目無
熱間仕上電気抵抗溶接 10∼600
配管用アーク溶接炭素鋼鋼管 JIS G 3457 スパイラルUO
板巻（BR） 450∼2,000
配管用電気抵抗溶接炭素鋼鋼管 ＊ 電気抵抗溶接 200∼600
＊新日鐵住金販売品規格
防食鋼管
品名 商品名 規格 製造可能範囲
呼び径（A）
耐溝食電縫鋼管 SUPER SEAM® JIS G 3452
JIS G 3454 15∼600
外面亜鉛めっき鋼管 エースジンク鋼管 ― 15∼100
水配管用亜鉛めっき鋼管 ― JIS G 3442 15∼500
ポリエチレン被覆鋼管 NS-PEL® JIS G 3469 15∼1,400
水道用ポリエチレン 粉体ライニング鋼管 FLP® JWWA K 132 15∼100
水道用硬質塩化 ビニルライニング鋼管 VLP® JWWA K 116 15∼150
排水用ノンタール エポキシ塗装鋼管 ELP® WSP 032 32∼200
水道用塗覆装鋼管 ― JIS G 3443 80∼3,000
注：図面・帳票等で記号により白管を区分する必要がある場合に種類の記号のあとに
-Z Nを付記します。ただし、製品の表示には適用しません。
G3452
配管用炭素
鋼鋼管
G3454
圧力配管用
炭素鋼鋼管
G3442
水配管用亜鉛
めっき鋼管
G3443
水輸送用
塗覆装鋼管
G3457
配管用アー
ク溶接炭素
鋼鋼管
G3456
高温配管用
炭素鋼鋼管
G3455
高圧配管用
炭素鋼鋼管
G3460
低温配管用
鋼管
種類
黒管
白管
記号
SGP
STPG370
STPG410
SGPW
STW290
STW370
STW400
STPY400
STPT370
STPT410
STPT480
STS370
STS410
STS480
STPL380
STPL450
STPL690
化 学 成 分 ％
C
̶
≦0.25
≦0.30
JIS G 3452配管用炭素鋼鋼管に規定されたプレンエンド
の黒管を用いて溶融亜鉛めっきを施す。
̶
0.25
以下
0.25
以下
≦0.25
≦0.25
≦0.30
≦0.33
≦0.25
≦0.30
≦0.33
≦0.25
≦0.18
≦0.13
Si
̶
≦0.35
≦0.35
̶
̶
̶
̶
0.10∼
0.35
0.10∼
0.35
0.10∼
0.35
0.10∼
0.35
0.10∼
0.35
0.10∼
0.35
≦0.35
0.10∼
0.35
0.10∼
0.35
Mn
̶
0.30∼
0.90
0.30∼
1.00
̶
̶
̶
̶
0.30∼
0.90
0.30∼
1.00
0.30∼
1.00
0.30∼
1.10
0.30∼
1.40
0.30∼
1.50
≦1.35
0.30∼
0.60
≦0.90
P
max
0.040
0.040
0.040
0.040
以下
0.040
以下
0.040
以下
0.040
0.035
0.035
0.035
0.035
0.035
0.035
0.035
0.030
0.030
S
max
0.040
0.040
0.040
0.040
以下
0.040
以下
0.040
以下
0.040
0.035
0.035
0.035
0.035
0.035
0.035
0.035
0.030
0.030
Ni
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
3.20∼
3.80
8.50∼
9.50
引 張 試 験
引張
強さ
min
N/
mm
290
370
410
290
370
400
400
370
410
480
370
410
480
380
450
690
降伏
点
min
N/
mm
̶
215
245
̶
215
225
225
215
245
275
215
245
275
205
245
520
伸び min ％
11,12
号試
験片
管軸方向
30
30
25
30
30
̶
̶
30
25
25
30
25
25
35
30
21
5号
試験
片
管軸直角
方向
19
25
20
25
25
18
18
25
20
20
25
20
20
25
20
15
4号試験片
管軸方向
̶
28
24
̶
̶
̶
̶
28
24
22
28
24
22
30
24
16
管軸直角
方向
̶
23
19
̶
̶
̶
̶
23
19
17
23
19
17
22
16
10
JIS規格
2 2
熱間仕上電気抵抗溶接鋼管
電気抵抗溶接鋼管
製造寸法範囲
15A∼100A
10A∼500A
製造法別
寸法・質量
（A）
10
15
20
25
32
40
50
65
80
90
100
125
150
175
200
225
250
300
350
400
450
500
（B）
13/8
11/2
13/4
1
11/4
11/2
2
21/2
3
31
/2
4
5
6
7
8
9
10
12
14
16
18
20
外径
mm
17.3
21.7
27.2
34.0
42.7
48.6
60.5
76.3
89.1
101.6
114.3
139.8
165.2
190.7
216.3
241.8
267.4
318.5
355.6
406.4
457.2
508.0
外径の許容差
mm
テーパねじ
を切る管
±0.5
±0.5
±0.5
±0.5
±0.5
±0.5
±0.5
±0.7
±0.8
±0.8
±0.8
±0.8
±0.8
±0.9
±1.0
±1.2
±1.3
±1.5
̶
̶
̶
̶
それ以外の
外径
±0.6
±0.8
±0.9
±1.0
±1.1
±1.4
±1.6
±1.6
±1.7
±1.9
±2.1
±2.5
±2.8
±3.3
±3.7
±4.1
厚さ
mm
2.3
2.8
2.8
3.2
3.5
3.5
3.8
4.2
4.2
4.2
4.5
4.5
5.0
5.3
5.8
6.2
6.6
6.9
7.9
7.9
7.9
7.9
厚さの
許容差
＋規定し
ない
−12.5％
ソケット
を含まな
い質量
k /m
0.851
1.31
1.68
2.43
3.38
3.89
5.31
7.47
8.79
10.1
12.2
15.0
19.8
24.2
30.1
36.0
42.4
53.0
67.7
77.6
87.5
97.4
呼び径
注：1. 350A以上の管の外径許容差は周長測定によることができます。この場合の許容
差は±0.5％とします。
2. 管1本の長さは、100A以下の白管は4,000mm、それ以外は5,500mmを標準とし
ます。
配管用炭素鋼鋼管（SGP）JIS G 3452
設備用材
圧力配管用炭素鋼鋼管（STPG 370、STPG 410）
JIS G 3454
製造法別 製造寸法範囲
電気抵抗溶接鋼管
継目無鋼管 10A∼600A10A∼400A
寸法・質量
呼び径
外径
mm
呼び厚さ
スケジュール
10 スケジュール20 スケジュール30 スケジュール40 スケジュール60 スケジュール80
A B 厚さ
mm単位質量
k /m 厚さ
mm単位質量
k /m 厚さ
mm単位質量
k /m 厚さ
mm単位質量
k /m 厚さ
mm単位質量
k /m 厚さ
mm単位質量
k /m
10 3／8 17.3 − − − − − − 2.3 0.851 2.8 1.00 3.2 1.11
15 1
／2 21.7 − − − − − − 2.8 1.31 3.2 1.46 3.7 1.64
20 3
／4 27.2 − − − − − − 2.9 1.74 3.4 2.00 3.9 2.24
25 1 34.0 − − − − − − 3.4 2.57 3.9 2.89 4.5 3.27
32 11
／442.7 − − − − − − 3.6 3.47 4.5 4.24 4.9 4.57
40 11
／248.6 − − − − − − 3.7 4.10 4.5 4.89 5.1 5.47
50 2 60.5 − − 3.2 4.52 − − 3.9 5.44 4.9 6.72 5.5 7.46
65 21／276.3 − − 4.5 7.97 − − 5.2 9.12 6.0 10.4 7.0 12.0
80 3 89.1 − − 4.5 9.39 − − 5.5 11.3 6.6 13.4 7.6 15.3
90 31
／2101.6 − − 4.5 10.8 − − 5.7 13.5 7.0 16.3 8.1 18.7
100 4 114.3 − − 4.9 13.2 − − 6.0 16.0 7.1 18.8 8.6 22.4
125 5 139.8 − − 5.1 16.9 − − 6.6 21.7 8.1 26.3 9.5 30.5
150 6 165.2 − − 5.5 21.7 − − 7.1 27.7 9.3 35.8 11.0 41.8
200 8 216.3 − − 6.4 33.1 7.0 36.1 8.2 42.1 10.3 52.3 12.7 63.8
250 10 267.4 − − 6.4 41.2 7.8 49.9 9.3 59.2 12.7 79.8 15.1 93.9
300 12 318.5 − − 6.4 49.3 8.4 64.2 10.3 78.3 14.3 107 17.4 129
350 14 355.6 6.4 55.1 7.9 67.7 9.5 81.1 11.1 94.3 15.1 127 19.0 158
400 16 406.4 6.4 63.1 7.9 77.6 9.5 93.0 12.7 123 16.7 160 21.4 203
450 18 457.2 6.4 71.1 7.9 87.5 11.1 122 14.3 156 19.0 205 23.8 254
500 20 508.0 6.4 79.2 9.5 117 12.7 155 15.1 184 20.6 248 26.2 311
550 22 558.8 6.4 87.2 9.5 129 12.7 171 15.9 213 − − − −
600 24 609.6 6.4 95.2 9.5 141 14.3 210 − − − − − −
寸法・質量
質量：k /m
ス パ イ ラ ル 鋼 管
U O 鋼 管
板巻（BR）鋼管
製造寸法範囲
406.4∼2,150mm
457.2∼1,524.0mm
254.0∼3,810mm
製 造 法 別
（A）
450
500
550
600
650
700
750
800
850
900
1000
1100
1200
1350
1500
1600
1800
2000
（B）
18
20
22
24
26
28
30
32
34
36
40
44
48
54
60
64
72
80
厚さ
mm
外径
mm
457.2
508.0
558.8
609.6
660.4
711.2
762.0
812.8
863.6
914.4
1,016.0
1,117.6
1,219.2
1371.6
1,524.0
1,625.6
1,828.8
2,032.0
6.0
66.8
74.3
81.8
89.3
96.8
104
6.4
71.1
79.2
87.2
95.2
103
111
119
127
7.1
78.8
87.7
96.6
105
114
123
132
141
7.9
87.5
97.4
107
117
127
137
147
157
167
177
196
8.7
107
118
129
140
151
162
173
183
194
216
9.5
117
129
141
152
164
176
188
200
212
236
260
273
10.3
139
152
165
178
191
204
217
230
255
281
307
11.1
150
164
178
192
206
219
233
247
275
303
331
11.9
160
175
190
205
220
235
250
265
295
324
354
399
444
12.7
171
187
203
219
235
251
266
282
314
346
378
426
473
13.1
258
275
291
324
357
390
439
488
521
587
15.1
297
316
335
373
411
448
505
562
600
675
751
15.9
312
332
352
392
432
472
532
591
631
711
791
呼び径
備考：上記以外の寸法も製造します。お問い合わせください。
配管用炭素鋼鋼管に硬質塩化ビニル管を内張りしたもので、各種の腐
食環境に良好な耐食性をもっています。配管はねじ接続によって行い
ます。住宅、ビル、工場などの給水用などに最適です。
規格・種類
注：1．ライニングに使用する硬質塩化ビニル管はJIS K 6742（水道用硬質塩化ビニル管）
と同品質のものです。
2．SGP-VAの場合、鋼管の外面は錆止め下地塗装を施しております。
3．外面の防食加工については、ご相談に応じます。
4．JWWAは日本水道協会。
Ⅰ
Ⅱ
Ⅲ
鋼 管 の 規 格
JIS G 3452配管用炭素鋼鋼管（黒管）
JIS G 3442水配管用亜鉛めっき鋼管
JIS G 3452配管用炭素鋼鋼管（黒管）
の外面に塩ビ被覆
日本水道協会規格品
（JWWA K 116）
SGP-VA
SGP-VB
SGP-VD
種 類
15A
20A
25A
32A
40A
50A
65A
80A
100A
125A
150A
鋼管
外径mm
21.7
27.2
34.0
42.7
48.6
60.5
76.3
89.1
114.3
139.8
165.2
厚さmm
2.8
2.8
3.2
3.5
3.5
3.8
4.2
4.2
4.5
4.5
5.0
塩ビ管
厚さ
mm
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.0
2.0
2.0
2.5
近似
内径
mm
13.1
18.6
24.6
32.7
38.6
49.9
64.9
76.7
101.3
126.8
150.2
質 量
ソケットを
含 ま ず
k /m
1.40
1.82
2.61
3.61
4.16
5.66
7.92
9.50
13.1
16.2
21.5
サイズ
製造寸法
継手類
ねじ継手とし、管端防食継手をご使用ください。
配管用アーク溶接炭素鋼鋼管（STPY）JIS G 3457
設備用材
配管用電気抵抗溶接炭素鋼鋼管（STPY400-E）
（新日鉄住金販売品規格）
製造法別 製造寸法範囲
電気抵抗溶接鋼管 200A∼600A
寸法・質量
単位：k /m
呼び径 厚さmm
外径
mm
6.0 6.4 7.9 8.7 9.0 9.5 10.3 12.7 16.0
（A）（B）
200 8 216.3 63.8
250 10 267.4 79.8
300 12 318.5 72.4 78.3 95.8
350 14 355.6 51.7 55.1 67.7 74.4 76.9 81.1 87.7 107
400 16 406.4 59.2 63.1 77.6 85.3 88.2 93.0 101 123
450 18 457.2 66.8 71.1 87.5 96.2 99.5 105 114 139 174
500 20 508.0 74.3 79.2 97.4 107 111 117 126 155 194
550 22 558.8 81.8 87.2 107 118 122 129 139 171
600 24 609.6 95.2 117 129 133 141 152 187
熱間電気抵抗溶接鋼管
電気抵抗溶接鋼管
製造寸法範囲
15A∼100A
15A∼500A
製 造 法 別
寸法・質量
（A）
15
20
25
32
40
50
65
80
90
100
125
150
200
250
300
（B）
1
/
2
3
/
4
1
1
1
/
4
1
1
/
2
2
2
1
/
2
3
3
1
/
2
4
5
6
8
10
12
外径
mm
21.7
27.2
34.0
42.7
48.6
60.5
76.3
89.1
101.6
114.3
139.8
165.2
216.3
267.4
318.5
外径の
許容差
mm
±0.5
±0.5
±0.5
±0.5
±0.5
±0.5
±0.7
±0.8
±0.8
±0.8
±0.8
±0.8
±1.0
±1.3
±1.5
厚さ
mm
2.8
2.8
3.2
3.5
3.5
3.8
4.2
4.2
4.2
4.5
4.5
5.0
5.8
6.6
6.9
厚さの許容差
＋規定しない
−12.5％
ソケット
を含まな
い質量
k /m
1.31
1.68
2.43
3.38
3.89
5.31
7.47
8.79
10.1
12.2
15.0
19.8
30.1
42.4
53.0
350
400
450
500
14
16
18
20
355.6
406.4
457.2
508.0
±2.8
＊1
±3.3
＊1
±3.7
＊1
±4.1
＊1
7.9
7.9
7.9
7.9
67.7
77.6
87.5
97.4
管の呼び径
注：上表は亜鉛めっきを施す前の管の寸法、質量および寸法許容差です。長さはとく
に指定のない場合15A∼100Aは4,000mm、125A∼500Aは5,500mmとします。
＊1 呼び径350A以上の管の外径の許容差は、周長測定でも可能でありこの場合の許容
差は、±0.5％とします。
350A以上
電機抵抗溶接鋼管
熱間電気抵抗溶接鋼管
アーク溶接鋼管
350A以下
両端の形整
プレンエンド、ベベルエンド
呼び径 A
300A以下
350A以上、2,500A以下
2,600A以上、3,000A以下
長さ mm
5,500
6,000
4,000
製造法別寸法
・350A∼500Aは、原則として電機抵抗溶接鋼管で製造します。
外面に長寿命形プラスチック被覆、内面にエポキシ樹脂塗装などを施した鋼管
寸法・質量
B種
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1,000
1,100
1,200
1,350
1,500
1,600
1,650
1,800
1,900
2,000
2,100
2,200
2,300
2,400
2,500
2,600
2,700
2,800
2,900
3,000
外径
mm
89.1
114.3
139.8
165.2
216.3
267.4
318.5
355.6
406.4
457.2
508.0
609.6
711.2
812.8
914.4
1,016.0
1,117.6
1,219.2
1,371.6
1,524.0
1,625.6
1,676.4
1,828.8
1,930.4
2,032.0
2,133.6
2,235.2
2,336.8
2,438.4
2,540.0
2,641.6
2,743.2
2,844.8
2,946.4
3,048.0
種 類 の 記 号
STW290
厚さ
mm
4.2
4.5
4.5
5.0
5.8
6.6
6.9
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
質量
k /m
8.79
12.20
15.00
19.80
30.10
42.40
53.00
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
STW370
厚さ
mm
4.5
4.9
5.1
5.5
6.4
6.4
6.4
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
質量
k /m
9.39
13.20
16.90
21.70
33.10
41.20
49.30
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
STW400
呼び厚さ
A種
厚さ
mm
̶
̶
̶
̶
̶
̶
̶
06.0
06.0
06.0
06.0
06.0
07.0
08.0
08.0
09.0
10.0
11.0
12.0
14.0
15.0
15.0
16.0
17.0
18.0
19.0
20.0
21.0
22.0
23.0
24.0
25.0
26.0
27.0
29.0
質量
k /m
̶
̶
̶
̶
̶
̶
̶
51.7
59.2
66.8
74.3
89.3
122.0
159.0
179.0
223.0
273.0
328.0
402.0
521.0
596.0
615.0
715.0
802.0
894.0
991.0
1,093.0
1,199.0
1,311.0
1,428.0
1,549.0
1,676.0
1,807.0
1,944.0
2,159.0
厚さ
mm
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
6.0
7.0
7.0
8.0
8.0
9.0
10.0
11.0
12.0
12.0
13.0
14.0
15.0
16.0
16.0
17.0
18.0
18.0
19.0
20.0
21.0
21.0
22.0
質量
k /m
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
104
139
157
199
219
269
336
410
477
493
582
662
746
836
876
973
1,074
1,119
1,229
1,343
1,462
1,515
1,642
呼び径
A
備考 1．管の呼び径は、Aの符号をそれぞれの数字の後に付けて表わす。
2．質量の数値は、1cm3の鋼を7.85 とし、次の式により計算し、JIS Z 8401によ
り有効数字3けたに丸める。ただし、1,000k /mを超えるものはk の整数値に
丸める。
W＝0.02466t（D-t）
ここに、W：原管の質量 k /m
t：原管の厚さ mm
D：原管の外径 mm
3．表記以外の厚さを必要とするときは、受渡当事者間の協定による。
水配管用亜鉛めっき鋼管（SGPW）JIS G 3442
設備用材
ポリエチレン被覆鋼管（NS-PEL
®） JIS G 3469
鋼管外面にアンダーコートを介して防食性に優れたポリエチレンを
溶融押出被覆して被覆層を形成したもので、各種の腐食環境に良好
な耐食性を示します。鋼管は配管用炭素鋼鋼管（SGP）、圧力配管用
炭素鋼鋼管（STPG）、配管用アーク溶接炭素鋼鋼管（STPY）、高圧
配管用炭素鋼鋼管（STS）、低温配管用鋼管（STPL）などが対象です。
ポリエチレン被覆仕様
防食層のポリエチレンは、高密度ポリエチレンを使用しています。
種類の記号 ポリエチレン アンダーコート 色 品質
P1H 一層 接着形 黒、緑
JIS G 3469に適合
P2S 二層
粘着形 緑
P1S 一層 緑
標準寸法
内面防錆
● ご要望により、エポキシ塗装、ジンク塗装、亜鉛めっき等を行い
ます。
一層被覆（接着形、粘着形）
呼び径
A
被覆の厚さ
mm
膜厚 許容差
15∼90 1.5 ＋規定しない
−0.3
100∼150 2.0 ＋規定しない
−0.4
200∼1,000 2.5 ＋規定しない
−0.5
1,100∼1,400 3.0 ＋規定しない
−0.5
二層被覆（粘着形）
呼び径
A
被覆の厚さ
mm
防食層 梱包層
膜厚 許容差 膜厚 許容差
20∼90 0.6 ＋規定しない
−0.2 1.0 ＋規定しない
−0.3
100∼125 0.8 ＋規定しない
−0.2 1.1 ＋規定しない
−0.3
150 0.9 ＋規定しない
−0.2 1.2 ＋規定しない
−0.3
200 1.1 ＋規定しない
−0.3 1.5 ＋規定しない
−0.4
250 1.2 ＋規定しない
−0.3 1.6 ＋規定しない
−0.4
300 1.2 ＋規定しない
−0.3 1.7 ＋規定しない
−0.4
350∼400 1.2 ＋規定しない
−0.3 2.0 ＋規定しない
−0.5
450∼600 1.3 ＋規定しない
−0.4 2.0 ＋規定しない
−0.5
水道用ポリエチレン粉体ライニング鋼管（FLP
®）
JWWA K 132
配管用炭素鋼鋼管の内面に粉体のポリエチレンを融着・ライニング
したもので、各種の腐食環境に良好な耐食性を示します。用途は主
として給水用として住宅、ビル、工場などの配管に最適です。配管
はねじ接続によって行います。
規格・種類
記号 原管 外面処理 適用例
SGP-PA
JIS G 3452の黒管
一次防せい塗装 屋内配管
SGP-PB 亜鉛めっき 屋内配管及び
屋外露出配管
SGP-PD ポリエチレン被覆
（1層） 地中埋設配管
製造寸法
呼び径
A
鋼管 内面
ライニング厚さ
mm
近似内径
mm
外径
mm 厚さmm K /m質量
15 21.7 2.8 1.31 0.30以上 14.9
20 27.2 2.8 1.68 0.30以上 20.4
25 34.0 3.2 2.43 0.30以上 26.4
32 42.7 3.5 3.38 0.35以上 34.5
40 48.6 3.5 3.89 0.35以上 40.4
50 60.5 3.8 5.31 0.35以上 51.7
65 76.3 4.2 7.47 0.40以上 66.3
80 89.1 4.2 8.79 0.40以上 79.1
100 114.3 4.5 12.20 0.40以上 103.7
継手類
ねじ継手とし、管端防食継手（JPF MP 003「水道用ライニング鋼
管用ねじ込み式管端防食継手」）をご使用ください。
切削ねじ接続法、転造ねじ接続法の両者が適用可能です。
設備用材
水道用硬質塩化ビニルライニング鋼管（VLP
®）
JWWA K 116
配管用炭素鋼鋼管の内面に硬質ポリ塩化ビニル管をライニングした
もので、各種の腐食環境に良好な耐食性を示します。用途は主とし
て給水用として住宅、ビル、工場などの配管に最適です。配管はね
じ接続によって行います。
規格・種類
記号 原管 外面処理 適用例
SGP-VA JIS G 3452の黒管 一次防せい塗装 屋内配管
SGP-VB JS G 3442 亜鉛めっき 屋内配管及び
屋外露出配管
SGP-VD JIS G 3452の黒管
塩化ビニル被覆硬質ポリ
及び屋外露出配管地中埋設配管
製造寸法
呼び径
A
鋼管 内面
ライニング厚さ
mm
近似内径
mm
外径
mm 厚さmm K /m質量
15 21.7 2.8 1.31 1.5±0.2 13.1
20 27.2 2.8 1.68 1.5±0.2 18.6
25 34.0 3.2 2.43 1.5±0.2 24.6
32 42.7 3.5 3.38 1.5±0.2 32.7
40 48.6 3.5 3.89 1.5±0.2 38.6
50 60.5 3.8 5.31 1.5±0.2 49.9
65 76.3 4.2 7.47 1.5±0.2 64.9
80 89.1 4.2 8.79 2.0±0.2 76.7
100 114.3 4.5 12.20 2.0±0.2 101.3
125 139.8 4.5 15.00 2.0±0.2 126.8
150 165.2 5.0 19.80 2.5±0.2 150.2
継手類
ねじ継手とし、管端防食継手（JPF MP 003「水道用ライニング鋼
管用ねじ込み式管端防食継手」）をご使用ください。
排水用ノンタールエポキシ塗装鋼管（ELP
®） WSP 032
配管用炭素鋼鋼管の黒管の内面に、ノンタールエポキシ樹脂塗料を
塗装したもので、各種の腐食環境に良好な耐食性を示します。用途
は主として汚水及び雑排水用として住宅、ビル、工場などの配管に
最適です。配管はメカニカル接続またはねじ接続によって行います。
規格・種類
記号 原管 外面処理 適用例
SGP-NTA JIS G 3452の黒管 一次防せい塗装 屋内配管
（排水）
製造寸法
呼び径
A
鋼管
塗膜厚さ
mm
外径
mm 厚さmm K /m質量
32 42.7 3.5 3.38 0.3以上
40 48.6 3.5 3.89 0.3以上
50 60.5 3.8 5.31 0.3以上
65 76.3 4.2 7.47 0.3以上
80 89.1 4.2 8.79 0.3以上
100 114.3 4.5 12.20 0.3以上
125 139.8 4.5 15.00 0.3以上
150 165.2 5.0 19.80 0.3以上
200 216.3 5.8 30.10 0.3以上
継手類
排水鋼管用可とう継手（JPF MDJ 002）、排水用ねじ込み式鋳鉄製
管継手（JPF DF 001）
設備用材
熱間電気抵抗溶接鋼管
電気抵抗溶接鋼管
製造寸法範囲
15A∼100A
15A∼500A
製 造 法 別
寸法・質量
（A）
15
20
25
32
40
50
65
80
90
100
125
150
200
250
300
（B）
1
/
2
3
/
4
1
1
1
/
4
1
1
/
2
2
2
1
/
2
3
3
1
/
2
4
5
6
8
10
12
外径
mm
21.7
27.2
34.0
42.7
48.6
60.5
76.3
89.1
101.6
114.3
139.8
165.2
216.3
267.4
318.5
外径の
許容差
mm
±0.5
±0.5
±0.5
±0.5
±0.5
±0.5
±0.7
±0.8
±0.8
±0.8
±0.8
±0.8
±1.0
±1.3
±1.5
厚さ
mm
2.8
2.8
3.2
3.5
3.5
3.8
4.2
4.2
4.2
4.5
4.5
5.0
5.8
6.6
6.9
厚さの許容差
＋規定しない
−12.5％
ソケット
を含まな
い質量
k /m
1.31
1.68
2.43
3.38
3.89
5.31
7.47
8.79
10.1
12.2
15.0
19.8
30.1
42.4
53.0
350
400
450
500
14
16
18
20
355.6
406.4
457.2
508.0
±2.8
＊1
±3.3
＊1
±3.7
＊1
±4.1
＊1
7.9
7.9
7.9
7.9
67.7
77.6
87.5
97.4
管の呼び径
注：上表は亜鉛めっきを施す前の管の寸法、質量および寸法許容差です。長さはとく
に指定のない場合15A∼100Aは4,000mm、125A∼500Aは5,500mmとします。
＊1 呼び径350A以上の管の外径の許容差は、周長測定でも可能でありこの場合の許容
差は、±0.5％とします。
350A以上
電機抵抗溶接鋼管
熱間電気抵抗溶接鋼管
アーク溶接鋼管
350A以下
両端の形整
プレンエンド、ベベルエンド
呼び径 A
300A以下
350A以上、2,500A以下
2,600A以上、3,000A以下
長さ mm
5,500
6,000
4,000
製造法別寸法
・350A∼500Aは、原則として電機抵抗溶接鋼管で製造します。
外面に長寿命形プラスチック被覆、内面にエポキシ樹脂塗装などを施した鋼管
寸法・質量
B種
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1,000
1,100
1,200
1,350
1,500
1,600
1,650
1,800
1,900
2,000
2,100
2,200
2,300
2,400
2,500
2,600
2,700
2,800
2,900
3,000
外径
mm
89.1
114.3
139.8
165.2
216.3
267.4
318.5
355.6
406.4
457.2
508.0
609.6
711.2
812.8
914.4
1,016.0
1,117.6
1,219.2
1,371.6
1,524.0
1,625.6
1,676.4
1,828.8
1,930.4
2,032.0
2,133.6
2,235.2
2,336.8
2,438.4
2,540.0
2,641.6
2,743.2
2,844.8
2,946.4
3,048.0
種 類 の 記 号
STW290
厚さ
mm
4.2
4.5
4.5
5.0
5.8
6.6
6.9
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
質量
k /m
8.79
12.20
15.00
19.80
30.10
42.40
53.00
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
STW370
厚さ
mm
4.5
4.9
5.1
5.5
6.4
6.4
6.4
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
質量
k /m
9.39
13.20
16.90
21.70
33.10
41.20
49.30
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
STW400
呼び厚さ
A種
厚さ
mm
̶
̶
̶
̶
̶
̶
̶
06.0
06.0
06.0
06.0
06.0
07.0
08.0
08.0
09.0
10.0
11.0
12.0
14.0
15.0
15.0
16.0
17.0
18.0
19.0
20.0
21.0
22.0
23.0
24.0
25.0
26.0
27.0
29.0
質量
k /m
̶
̶
̶
̶
̶
̶
̶
51.7
59.2
66.8
74.3
89.3
122.0
159.0
179.0
223.0
273.0
328.0
402.0
521.0
596.0
615.0
715.0
802.0
894.0
991.0
1,093.0
1,199.0
1,311.0
1,428.0
1,549.0
1,676.0
1,807.0
1,944.0
2,159.0
厚さ
mm
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
6.0
7.0
7.0
8.0
8.0
9.0
10.0
11.0
12.0
12.0
13.0
14.0
15.0
16.0
16.0
17.0
18.0
18.0
19.0
20.0
21.0
21.0
22.0
質量
k /m
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
̶
104
139
157
199
219
269
336
410
477
493
582
662
746
836
876
973
1,074
1,119
1,229
1,343
1,462
1,515
1,642
呼び径
A
備考 1．管の呼び径は、Aの符号をそれぞれの数字の後に付けて表わす。
2．質量の数値は、1cm3の鋼を7.85 とし、次の式により計算し、JIS Z 8401によ
り有効数字3けたに丸める。ただし、1,000k /mを超えるものはk の整数値に
丸める。
W＝0.02466t（D-t）
ここに、W：原管の質量 k /m
t：原管の厚さ mm
D：原管の外径 mm
3．表記以外の厚さを必要とするときは、受渡当事者間の協定による。
水輸送用塗覆装鋼管−第１部：直管 JIS G 3443-1
新日鉄住金（株） 日鉄住金パイプライン&エンジニアリング（株）
キーロンVIは、鋼管の外面に硬質塩化ビニルを特殊な接着剤で被覆したもので、
ガス用で露出・地下埋設、および薬品、化学工場など腐食環境での配管に最適
です。なお、キーロンVI用捻子継手も用意しております。
製造寸法 15A∼200A（プレンエンド） 標準長さ 4m、5.5m
※125A∼200Aは受注生産品。125A、150Aは5.5mのみ。200Aは4ｍのみ。
キーロンLPは、鋼管の内面および外面に硬質塩化ビニルをライニングしたもので、
内外面共に耐食性、耐薬品性、絶縁性等の特長をかねそなえ、給水用の配管に
最適です。なお、キーロンLP用捻子継手も用意しております。
製造寸法 15A∼150A（プレンエンド） 標準長さ 4m
キーロンVFは、鋼管の外面に硬質塩化ビニルを特殊な接着剤を介して被覆したも
ので、消火用の埋設管で、耐食性、耐薬品性、耐電食性に優れています。なお、
キーロンVF用捻子継手も用意しております。
製造寸法 20A∼200A（プレンエンド） 標準長さ 4m
鋼管の表面にポリエチレンの粉末を熱溶着させた外面被覆鋼管で、とくに各種配
管埋設用として最適です。安定した防食材として実績があり、耐候性・絶縁性に
優れている。また直管のみでなく異形管類も同様な被覆ができます。
製造寸法 20A∼1,500A 標準長さ 2.75∼12.0m
粉体ポリエチレン樹脂を鋼管内面に加工したもので、化学工業、食品工業、水
処理、海水処理などの各種配管用として最適です。溶出物がなく、耐薬品性に
も優れ無極性により海洋生物の付着が少ない防食材です。直管並びに異形管類
も被覆可能です。
製造寸法 20A∼1,800A 標準長さ 2.75∼12.0m
鋼管の内外面に粉末のポリエチレン樹脂を熱溶着させた内外面防食用ライニング
鋼管であり、腐食性・耐候性に優れていることから海水埋設管並びに地上（曝露）
配管等の配管用に最適です。
製造寸法 25A∼1,500A 標準長さ 1.1∼12.0m
キーロン VI（ガス用硬質塩化ビニル外面被覆鋼管）
（株）協成
キーロン LP（水道用硬質塩化ビニルライニング鋼管）
（株）協成
キーロン VF（消火用硬質塩化ビニル外面被覆鋼管）
（株）協成
DHF-COAT-PE-E（外面ポリエチレンライニング鋼管）
第一高周波工業（株）
DHF-COAT-PE-I（内面ポリエチレンライニング鋼管）
第一高周波工業（株）
DHF-COAT-PE-D（内外面ポリエチレンライニング鋼管）
第一高周波工業（株）
キーロン VI・LP・VF ／ DHF-COAT-PE-E・PE-I・PE-D
設備用材
曲げ加工の原理
①̶高周波変流機
②̶高周波加熱コイル
③̶冷却線
④̶アーム
⑤̶クランプ
⑥̶油圧シリンダー
⑦̶スクリュー
⑧̶ガイドローラー
⑨̶駆動装置
⑩̶テールストック
加工仕様
1) 材 質……炭素鋼、合金鋼、ステンレス、アルミ、チタン、イ
ンコロイ、ハステロイ、その他金属管
2) 管 径……1B∼48B
3) 肉 厚……最小2.0mm、最大120mm
4) 曲げ半径……ショートエルボR∼最大∞mmR
5) 曲げ角度……0∼180°
特長
1) 材質に適した加熱温度及び冷却方法を選択することにより、ベンド
加工後も素管と同等の材料特性が維持できます。
2) 金型を使用しないため、任意の曲げ半径・曲げ角度が選定可能です。
3) ベンド部の両端に直管が残り、複数曲げが可能なため配管時の溶接
個所が少なくなり経済的です。
4) 平面・立体の複数連続ベンド加工が可能です。
5) 局部加熱によってできる加熱部とその両端冷間部との変形抵抗差を
利用して加工を行うため、楕円化率が小さくスプリングバックも少
なく、寸法精度に優れております。
6) 小R（半径）ベンドでの減肉率を抑制することができます。
7) パイプ以外の形鋼類（H形鋼他）も曲げ可能です。
10 9 7 8 2
5
3
4
1
6
押代
掴代
アーム交点変化
ヘッド
R：曲げ半径
高周波ベンド管
第一高周波工業（株）
鋼管製突合せ溶接式管継手
（株）ベンカン機工
当社の溶接継手は、一般品はもちろんのこと、各種材質・寸法の特
殊品も製造しておりその優秀性、信頼性より原子力・火力発電、ガス、
石油、化学、造船、建築向等あらゆる分野で使用され、国内はもと
より海外にも広くご愛用いただいております。
溶接継手の規格と材料記号
JIS B2311、2312、2313、2316に使用する材料による種類の記号
と相当するASTM規格
鋼 種 JIS 継 手 ASTM
規 格 記 号 規 格 グレード
炭 素 鋼
B2311 FSGP
PY400 −
− −
−
B2312
B2313
B2316
PG370,PG370W,PT370,PT370W
A234 WPB
PG410,PG410W,PS410,PT410,PT410W,FT410 WPB
PS480,PT480,PT480W WPC
PL380,PL380W A420 WPL6
合
金
鋼
½Mo
B2312
B2313
B2316
PA12,PA12W,FA12
A234
WP1
lCr-½Mo PA22,PA22W,FA22 WP12CL1
1¼Cr-½Mo-¾Si PA23,PA23W,FA23 WP11CL1
2¼Cr-1Mo PA24,PA24W,FA24 WP22CL1
5Cr-½Mo PA25,PA25W,FA25 WP5
9Cr-1Mo PA26,PA26W,FA26 WP9
9Cr-1Mo-V-N-Nb − WP91
3½Ni PL450,PL450W
A420 WPL3
9Ni PL690 WPL8
オ
ー
ス
テ
ナ
イ
ト
系
ス
テ
ン
レ
ス
鋼
18Cr-8Ni
B2312
B2313
B2316
SUS304,SUS304W,SUS304F
A403
WP304
高炭素18-8 SUS304H,SUS304HF WP304H
低炭素18-8 SUS304L,SUS304LW WP304L
17Cr-12Ni-2½Mo SUS316,SUS316W,SUS316F WP316
高炭素17-12-2½ SUS316H,SUS316HF WP316H
低炭素17-12-2½ SUS316L,SUS316LW WP316L
18Cr-8Ni-3½Mo SUS317,SUS317W WP317
低炭素18Cr-8Ni-3½Mo SUS317L,SUS317LW WP317L
18Cr-11Ni-Ti SUS321,SUS321W,SUS321F WP321
高炭素18-11-Ti SUS321H,SUS321HF WP321H
18Cr-11Ni-Nb SUS347,SUS347W,SUS347F WP347
高炭素18-11-Nb SUS347H,SUS347HF WP347H
23Cr-15Ni SUS309,SUS309F WP309
低炭素23Cr-15Ni SUS309S,SUS309SW,SUS309SF WP309
25Cr-20Ni SUS310,SUS310F WP310
低炭素25Cr-20Ni SUS310S,SUS310SW,SUS310SF WP310
20Cr-32Ni-Ti-Al
B2312 NCF800F B366 UNS N08800
高炭素20-32-Ti-Al NCF800HF − −
75Ni-15Cr-Fe − − B366 UNS N06600
20Cr-42Ni-3Mo-2Cu − − B366 UNS N08825
ス
テ
ン
レ
ス
鋼
フ
ェ
ラ
イ
ト
系
低炭素13Cr-Al B2312,B2313,B2316 SUS405,SUS405W − −
13Cr − − A815 WP410
25Cr-N − − − −
ス
テ
ン
レ
ス
鋼
二
相
25Cr-6Ni-3Mo-W B2312 SUS329J2L − −
22Cr-5Ni-3Mo − − A815 UNS S31803
25Cr-5Ni-2Mo B2312 SUS329J1,SUS329J1W − −
チ
タ
ン
純チタン − −
B337
（B338）
Cr.1
純チタン − − −
純チタン − − −
（注） 上表以外の材質の継手（インコネル、クラッド等）も製造することができますので御相談下
さい
設備用材
製品紹介
鋼管製突合せ溶接式管継手
45°エルボ（ロング） 45°エルボ（ショート） 90°エルボ（ロング）
90°エルボ（ショート） 90°ネック付エルボ（ロング） 180°エルボ（ロング）
180°エルボ（ショート） レジューサ（同心） レジューサ（偏心）
T（同径） T（径違い） キャップ
鋼管製継手の製造可能範囲
⑴ エルボ ⑵ T（ティー）
⑶ レジューサ
径
の
呼
び
径
の
呼
び
厚 さ（mm）
10 20 30 40 50 60 70 80 90 100 110 120
½
1
2
3
4
5
6
8
10
12
14
16
18
20
22
24
26
15
25
50
80
100
125
150
200
250
300
350
400
450
500
550
600
650
径
の
呼
び
径
の
呼
び
厚 さ（mm）
10 20 30 40 50 60 70 80 90
½
1
2
3
4
5
6
8
10
12
14
16
18
20
22
24
26
15
25
50
80
100
125
150
200
250
300
350
400
450
500
550
600
650
径
の
呼
び
径
の
呼
び
厚 さ（mm）
10 20 30 40 50 60 70 80 90 100 110
¾
1
2
3
4
5
6
8
10
12
14
16
18
20
22
24
26
20
25
50
80
100
125
150
200
250
300
350
400
450
500
550
600
650
（注）上表以外の外径についても製造することができますので御相談下さい
ANHT型鋼管中圧活管工法用フィッティングは、安定した品質と短
納期への対応を可能とする為に、材料の製造および組立てをすべて
日本国内で行う純国産の鋼管中圧活管工法用フィッティングです。
＊ 中圧活管工法… ガス供給を継続したままで、中圧ガス
導管の分岐工事や遮断工事を行う工法
適用鋼種 鋼管（SGP）
適用圧力 1.0MPa未満
フィッティング径同径分岐 150A、200A、300A、400A
異径分岐 150A、200A
フランジ平板
コンプリーション
プラグ
フィッティング
（同径分岐）
既設本管
分岐管
ANHT 型 鋼管中圧活管工法用フィッティング
日鉄住金パイプライン＆エンジニアリング（株）
