EMC VSPEX プライベートクラウド

VMware vSphere 5.5 での仮想マシン最大 200 台対応

Microsoft Windows Server 2012 R2、EMC VNXe3200、EMC Data Protection で実現

EMC VSPEX

要約

このドキュメントでは、VMware vSphere 5.5、EMC VNXe3200、EMC Data Protection を活用して最大200 台の仮想マシンに対応する、プライベートクラウド導入環境向け EMC® VSPEX®_{実証済みインフラストラクチャ}_{ソリューションについて説明します。}

(2)

Copyright © 2015 EMC Corporation. All rights reserved.（不許複製・禁無断転載） 2015 年 1 月発行このドキュメントに記載されている情報は、ドキュメントの出版日現時点の情報です。この情報は通知なく変更されることがあります。この資料に記載される情報は、現状有姿の条件で提供されています。EMC Corporation は、この資料に記載される情報に関する、どのような内容についても表明保証条項を設けず、特に、商品性や特定の目的に対する適応性に対する黙示の保証はいたしません。この資料に記載される、いかなる EMC ソフトウェアの使用、複製、頒布も、当該ソフトウェア・ライセンスが必要です。

EMC2_、_{EMC、および EMC のロゴは、EMC Corporation の登録商標または商標です。その} 他のすべての名称ならびに製品についての商標は、それぞれの所有者の商標または登録商標です。

最新のEMC 製品名については、EMC の Web サイトでEMC Corporation の商標を参照してください。

EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware vSphere 5.5 ： Microsoft Windows Server 2012 R2 、 EMC VNXe3200 、 EMC Data Protection で実現 - 実証済みインフラストラクチャガイド

(3)

第 1 章

エグゼクティブ・サマリー

13

概要 ... 14 受講対象者 ... 14 マニュアルの目的 ... 14 ビジネス要件 ... 15

第 2 章

ソリューション概要

17

概要 ... 18 仮想化... 18 コンピューティング... 18 ネットワーク ... 19 ストレージ ... 19 EMC 次世代 VNXe ... 20

EMC Data Protection ... 24

第 3 章

ソリューションテクノロジーの概要

25

概要 ... 26 主要なコンポーネント ... 27 仮想化... 28 概要 ... 28 VMware vSphere 5.5 ... 28 VMware vSphere 5.5 の新機能 ... 28

VMware vSphere with Operations Management（vSOM） ... 29

VMware vCenter ... 31

VMware vSphere High Availability ... 31

EMC Virtual Storage Integrator for VMware vSphere ... 31

VNXe での VMware vSphere Storage API for Array Integration のサポート ... 32

コンピューティング... 32

ネットワーク ... 34

ストレージ ... 35

概要 ... 35

EMC VNXe シリーズ ... 35

VNXe Virtual Provisioning ... 36

VNXe FAST Cache ... 39

VNXe FAST VP ... 39

vCloud Networking and Security ... 39

3 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

vSphere 5.5：Microsoft Windows Server 2012 R2、EMC VNXe3200、EMC Data Protection で実現 - 実証済みインフラストラクチャガイド

(4)

VNXe のファイル共有 ... 40

ROBO ... 40

EMC Data Protection ... 41

概要 ... 41

EMC Avamar の重複排除 ... 41

EMC Data Domain 重複排除ストレージシステム ... 41

VMware vSphere Data Protection ... 41

vSphere Replication ... 42

EMC RecoverPoint ... 42

その他のテクノロジー ... 43

概要 ... 43

VMware vCloud Automation Center ... 43

VMware vCenter Operations Management Suite ... 44

VMware vCenter Single Sign-On ... 45

公開鍵基盤 ... 45 PowerPath/VE（ブロックの場合） ... 46 EMC XtremCache ... 46

第 4 章

ソリューションアーキテクチャの概要

49

概要 ... 50 ソリューションのアーキテクチャ ... 50 概要 ... 50 論理アーキテクチャ ... 51 主要なコンポーネント ... 52 ストレージネットワーク ... 53 ハードウェア・リソース ... 54 ソフトウェア・リソース ... 56 サーバ構成ガイドライン ... 57 概要 ... 57 Ivy Bridge アップデート ... 57

VSPEX 向け VMware vSphere メモリ仮想化 ... 58

メモリ構成ガイドライン ... 60 ネットワーク構成ガイドライン ... 61 概要 ... 61 VLAN ... 61 ジャンボフレームの有効化（iSCSI および NFS） ... 63 リンク統合（NFS） ... 63 ストレージ構成ガイドライン ... 63 概要 ... 63

(5)

VSPEX ストレージビルディングブロック ... 65 VSPEX プライベートクラウドの検証済み最大要件 ... 67 高可用性とフェイルオーバー ... 70 概要 ... 70 仮想化レイヤー... 70 コンピューティングレイヤー ... 70 ネットワークレイヤー ... 70 ストレージレイヤー ... 71 妥当性検査テストのプロファイル ... 72 プロファイルの特徴 ... 72 バックアップ/リカバリ構成ガイドライン ... 72 サイズ設定ガイドライン ... 72 参照ワークロード ... 73 概要 ... 73 参照ワークロードの定義 ... 73 参照ワークロードの適用 ... 74 概要 ... 74 例1: カスタマイズされたアプリケーション ... 74 例2: POS（販売時点情報管理）システム ... 74 例3： Web サーバー ... 75 例4：意思決定支援データベース ... 75 例のまとめ ... 75 ソリューションの実装 ... 76 概要 ... 76 リソースタイプ ... 76 CPU リソース ... 77 メモリリソース ... 77 ネットワークリソース ... 77 ストレージリソース ... 78 実装のサマリー ... 79 簡単な評価 ... 79 概要 ... 79 CPU 要件 ... 80 メモリ要件 ... 80 ストレージパフォーマンス要件 ... 80 1 秒あたりの I/O オペレーション数 ... 80 I/O サイズ ... 81 I/O レーテンシー ... 81 ストレージ容量要件... 81 5 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(6)

同等のリファレンス仮想マシン数の決定 ... 82 ハードウェアリソースの微調整... 86 EMC VSPEX サイジングツール ... 88

第 5 章

VSPEX 構成ガイドライン

89

概要 ... 90 導入前タスク ... 91 概要 ... 91 導入の前提条件 ... 91 お客様の構成データ ... 93 スイッチの準備、ネットワークの接続、スイッチの構成... 93 概要 ... 93 ネットワークスイッチの準備 ... 93 インフラストラクチャネットワークの構成 ... 93 VLAN の構成 ... 96 ジャンボフレームの構成（iSCSI および NFS のみ） ... 96 ネットワークケーブル接続の完了 ... 96 ストレージアレイの準備と構成 ... 96 ブロックプロトコル用の VNXe 構成 ... 97 ファイルプロトコル用の VNXe 構成 ... 99 FAST VP の構成（オプション） ... 103 FAST Cache 構成（オプション） ... 105 VMware vSphere ホストのインストールと構成 ... 109 概要 ... 109 VMware ESXi のインストール ... 109 VMware ESXi ネットワークの構成 ... 109 PowerPath/VE のインストールと構成（ブロックのみ） ... 110 VMware データストアの接続 ... 110 仮想マシンメモリ割り当ての計画 ... 110 Microsoft SQL Server データベースのインストールと構成 ... 113 概要 ... 113 SQL Server 用仮想マシンの作成 ... 113 仮想マシンへのMicrosoft Windows のインストール ... 113 SQL Server のインストール ... 114 VMware vCenter 用のデータベースの構成 ... 114

VMware Update Manager 用のデータベースの構成 ... 114

VMware vCenter Server のインストールと構成 ... 115

概要 ... 115

(7)

vCenter ゲスト OS のインストール ... 116 vCenter ODBC 接続の作成 ... 116 vCenter Server のインストール ... 116 vSphere ライセンスキーの適用 ... 117 EMC VSI プラグインのインストール ... 117 vCenter での仮想マシンの作成 ... 117 パーティションアライメントの実行と、ファイルアロケーションユニットサイズの割り当て ... 117 テンプレート仮想マシンの作成 ... 117 テンプレート仮想マシンからの仮想マシンの導入 ... 118 サマリー ... 118

第 6 章

ソリューションの検証

119

概要 ... 120 インストール後のチェックリスト ... 121 単一の仮想サーバの導入およびテスト ... 121 ソリューションコンポーネントの冗長性の確認 ... 121 ブロック環境とファイル環境 ... 121

第 7 章

システム監視

123

概要 ... 124 監視する主な分野 ... 124 パフォーマンスのベースライン ... 124 サーバ ... 125 ネットワーク ... 125 ストレージ ... 126 VNX リソースモニタリングのガイドライン ... 126 ブロックストレージリソースの監視 ... 126 ファイルストレージリソースの監視... 134

付録 A

部品表

139

部品表... 140

付録 B

お客様構成データシート

143

お客様構成データシート ... 144

付録 C

サーバーリソースコンポーネントのワークシート

147

サーバリソースコンポーネントのワークシート ... 148

付録 D

149

関連資料 ... 150 EMC ドキュメント ... 150 7 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(8)

その他のドキュメント ... 150

付録 E

VSPEX について

151

(9)

図

図 1 マルチコア最適化を使用した次世代VNXe ... 22

図 2 新しいUnisphere Management Suite ... 23

図 3 EMC Data Protection ソリューション ... 24

図 4 プライベートクラウドのコンポーネント ... 26

図 5 vSphere with Operations Management ... 30

図 6 コンピューティングレイヤーの柔軟性 ... 33 図 7 高可用性ネットワーク設計の例（ブロックの場合） ... 34 図 8 ストレージプールの再バランシングの進行状況 ... 37 図 9 シンLUN 容量の使用率 ... 38 図 10 ストレージプール容量の使用率の確認 ... 38 図 11 ブロックストレージの論理アーキテクチャ ... 51 図 12 ファイルストレージの論理アーキテクチャ ... 52 図 13 Ivy Bridge プロセッサのガイダンス ... 57 図 14 ハイパーバイザのメモリ消費 ... 59 図 15 ブロックストレージに必要なネットワーク ... 62 図 16 ファイルストレージに必要なネットワーク ... 62 図 17 VMware 仮想ディスクタイプ ... 65 図 18 15 台の仮想マシンに対応するビルディングブロックのストレージレイアウト ... 66 図 19 125 台の仮想マシンに対応するビルディングブロックのストレージレイアウト ... 66 図 20 VNXe3200 を使用した仮想マシン 200 台のストレージレイアウト ... 68 図 21 各種アレイの最大拡張レベルとエントリーポイント ... 69 図 22 仮想化レイヤーでの高可用性 ... 70 図 23 冗長電源 ... 70 図 24 ネットワークレイヤーの高可用性（VNXe） ... 71 図 25 VNXe シリーズの高可用性 ... 71 図 26 リソースプールの柔軟性 ... 76 図 27 リファレンス仮想マシンプールからの必要なリソース ... 83 図 28 総リソース要件：ステージ1 ... 84 図 29 プール構成：ステージ1 ... 84 図 30 総リソース要件：ステージ2 ... 85 図 31 プール構成：ステージ2 ... 86 図 32 サーバリソースのカスタマイズ ... 86 図 33 ネットワークアーキテクチャの例：ブロックストレージ ... 94 図 34 Ethernet ネットワークアーキテクチャの例：ファイルストレージ... 95 図 35 NAS サーバーアドレスの構成 ... 101 図 36 Fast VP の再配置タブ ... 104 9 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(10)

図 37 スケジュール設定されたVP 再配置 ... 104

図 38 Fast VP 再配置スケジュール... 105

図 39 FAST Cache の作成 ... 106

図 40 ［Create Storage Pool］ダイアログボックスの［Advanced］タブ ... 107

図 41 ［Storage Pool Properties］ダイアログボックスの［Settings］タブ ... 108

図 42 仮想マシンメモリ設定 ... 112 図 43 ストレージプールのアラートの設定 ... 127 図 44 ストレージプールのスナップショットの設定 ... 128 図 45 ［Storage Pools］パネル ... 128 図 46 ［LUN Properties］ダイアログボックス ... 129 図 47 ［System］パネル ... 130 図 48 ［System Health］パネル ... 130 図 49 LUN での IOPS ... 131 図 50 ドライブ上のIOPS ... 132 図 51 LUN でのレーテンシー ... 133 図 52 SP の CPU 使用率 ... 134 図 53 VNXe のファイル統計 ... 135 図 54 ［System Capacity］パネル ... 135 図 55 ［File Systems］パネル ... 136

図 56 ［File System Capacity］パネル ... 137

(11)

テーブル

表 1 VNXe のお客様のメリット ... 35 表 2 ソリューションハードウェア ... 54 表 3 ソリューションソフトウェア ... 56 表 4 コンピューティングレイヤー用のハードウェアリソース ... 58 表 5 コンピューティングレイヤー用のハードウェアリソース ... 61 表 6 ストレージレイヤー用のハードウェアリソース ... 64 表 7 仮想マシンの数に応じた必要なディスク数 ... 67 表 8 プロファイルの特徴 ... 72 表 9 仮想マシンの特性 ... 73 表 10 空白のワークシート行 ... 79 表 11 リファレンス仮想マシンのリソース ... 82 表 12 ワークシート行の例 ... 82 表 13 アプリケーション例：ステージ1 ... 83 表 14 アプリケーション例：ステージ2 ... 84 表 15 サーバリソースコンポーネントの合計 ... 87 表 16 導入プロセスの概要 ... 90 表 17 導入前のタスク ... 91 表 18 導入の前提条件チェックリスト ... 91 表 19 スイッチおよびネットワーク構成のタスク... 93 表 20 VNXe を構成するためのタスク ... 97 表 21 ブロックデータ用のストレージの割り当て表 ... 98 表 22 ストレージ構成のタスク ... 99 表 23 ファイルデータ用のストレージの割り当て表 ... 102 表 24 サーバインストールのタスク ... 109 表 25 SQL Server データベースのセットアップのタスク ... 113 表 26 vCenter の構成のタスク ... 115 表 27 インストール環境をテストするためのタスク ... 120 表 28 ドライブパフォーマンスの経験則 ... 132 表 29 パフォーマンス監視のベストプラクティス... 134 表 30 125 台の仮想マシン向けに、VSPEX ソリューションで使用するコンポーネントの一覧 ... 140 表 31 共通サーバ情報 ... 144 表 32 VMware ESXi サーバ情報 ... 144 表 33 アレイ情報 ... 145 表 34 ネットワークインフラストラクチャ情報 ... 145 表 35 VLAN 情報 ... 146 表 36 サービスアカウント ... 146 表 37 サーバリソース合計用の空白のワークシート... 148 11 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(12)

(13)

第

1 章エグゼクティブ・サマリー

この章は、次のトピックで構成されています。概要_{... 14} 受講対象者_{... 14} マニュアルの目的_{... 14} ビジネス要件_{... 15} 13 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(14)

概要

EMC®_VSPEX®_{の検証済みモジュラー型アーキテクチャは、包括的な仮想化ソリュー} ションによる実証済みの優れたテクノロジーを基に、ハイパーバイザー、コンピューティング、ネットワークの各レイヤーで情報に基づく意思決定を可能にします。 VSPEX により仮想化の計画と構成の負担の軽減に役立ちます。サーバの仮想化、仮想デスクトップ導入、IT 統合に着手する際、VSPEX は、よりすばやい導入、幅広い選択肢、高い効率、低いリスクにより、IT の変革を加速します。このドキュメントは、このソリューションの技術面に関する包括的なガイドです。サーバー容量は、必要最小限の CPU、メモリ、ネットワークインターフェイスについて一般的な観点から示されています。お客様は、定められた最低要件を満たすか、またはそれ以上のサーバーとネットワークハードウェアを自由に選択できます。

受講対象者

このドキュメントの読者は、VMware vSphere 5.5、EMC 次世代 VNXe®_シリーズ_ストレージシステム、実装関連インフラストラクチャをインストールおよび構成するために必要なトレーニングを受け、背景知識を有していると想定されています。該当する場合は外部の関連資料が示され、読者はこれらのドキュメントをよく理解していることが推奨されます。また、読者はお客様のインストール環境のインフラストラクチャおよびデータベースセキュリティポリシーをよく理解している必要があります。 VMware プライベートクラウドインフラストラクチャを販売およびサイズ設定する場合、特に最初の4 つの章に注意してください。購入後に、ソリューション導入者は、第 5章の構成ガイドライン、第 6章のソリューションの妥当性検査、適切な参考資料と付録に重点的に取り組んでください。

マニュアルの目的

このドキュメントは、VSPEX アーキテクチャへの最初の導入であり、特定のエンゲージメントのためにアーキテクチャを修正する方法と、システムを効果的に導入および監視する方法について説明したものです。 VSPEX プライベートクラウドアーキテクチャは、一貫したパフォーマンスレベルで多くの仮想マシンをホストできる最新のシステムをお客様に提供します。このソリューションは、可用性の高いVNXe シリーズストレージがサポートする VMware vSphere 仮想化レイヤー上で動作します。VSPEX パートナーによって定義されるコンピューティングとネットワークのコンポーネントは、仮想マシン環境の処理ニーズとデータのニーズに対応できるよう冗長かつ十分に強力な構成になっています。

(15)

このドキュメントで説明する仮想マシン200 台対応 VMware プライベートクラウドソリューションは、VNXe3200™_{ストレージ}_{アレイと定義済みリファレンスワークロードに} 基づいています。すべての仮想マシンが同じ要件を持っているわけではないため、このドキュメントでは、コストパフォーマンスが高くなるようにシステムを導入時に調整するための方法とガイダンスについて説明します。大規模な環境には、EMC VNX シリーズをベースにした仮想マシン最大1,000 台向けのソリューションが用意されています。詳細については、「EMC VSPEX Private Cloud: VMware vSphere 5.5 for up to 1000 Virtual Machines」を参照してください。プライベートクラウドアーキテクチャは複雑なシステム製品です。このドキュメントでは、前提条件となるソフトウェアおよびハードウェアのリスト、詳細なサイズ設定のガイダンスおよびワークシート、検証済みの導入手順を提供することで、セットアップを簡単に実行できるようにしています。最後のコンポーネントのインストール後、妥当性検査テストとモニタリング手順により、システムが適切に動作していることを確認します。このドキュメントの指示に従うことで、クラウドへの効率的で安全な移行が保証されます。

ビジネス要件

VSPEX ソリューションは、包括的な仮想化ソリューションを作成する実績あるテクノロジーで構築されており、ハイパーバイザー、サーバー、ネットワークの各レイヤーで情報に基づく意思決定を可能にします。ビジネスアプリケーションは、統合されたコンピューティング、ネットワーク、ストレージ環境に移行しつつあります。VMware を使用した EMC VSPEX プライベートクラウドは、従来の導入モデルのすべてのコンポーネントを構成する複雑さを軽減します。このソリューションでは、アプリケーションの設計と実装の選択肢を維持しつつ、統合管理を簡素化できます。また、一元管理を行いながら、プロセスの分離を適切に制御および監視できます。VMware アーキテクチャ向け VSPEX プライベートクラウドには、次のようなビジネス上のメリットがあります。 • エンドツーエンドの仮想化ソリューションを提供して、統合インフラストラクチャコンポーネントの機能を効果的に利用する。 • VMware向け VSPEXプライベートクラウドソリューションを提供して、さまざまなお客様の用途に合わせて最大200 台の仮想マシンを効率的に仮想化する。 • 信頼性、柔軟性、拡張性の高い参照設計を提供する。 15 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(16)

(17)

第

2 章ソリューション概要

この章は、次のトピックで構成されています。概要_{... 18} 仮想化_{... 18} コンピューティング_{... 18} ネットワーク_{... 19} ストレージ_{... 19} 17 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(18)

概要

VMware vSphere 5.5 向け VSPEX プライベートクラウドソリューションは、冗長サーバー/ネットワークトポロジーおよび高可用ストレージにより、最大 200 台の仮想マシンをサポートする完全なシステムアーキテクチャを提供します。このソリューションを構成するコアコンポーネントは、仮想化、コンピューティング、ストレージ、ネットワークです。

仮想化

VMware vSphere は、業界をリードする仮想化プラットフォームです。何年にもわたって、大規模で効率の悪いサーバファームを軽快で信頼できるクラウドインフラストラクチャに統合できるようにすることで、エンドユーザーに柔軟性とコスト削減をもたらしてきました。VMware vSphere のコアコンポーネントは、システム管理用の VMware vSphere ハイパーバイザーおよび VMware vCenter Server です。

専用サーバーで実行される VMware ハイパーバイザーにより、複数のオペレーティングシステムを仮想マシンとしてシステム上で同時に実行できます。これらのハイパーバイザシステムを接続し、クラスタ化された構成で利用できます。このクラスター構成は、VMware vCenter を通じてより大きなリソースプールとして管理され、クラスター全体でのCPU、メモリ、ストレージの動的な割り当てを可能にします。オペレーティングシステムを停止することなくサーバー間での仮想マシンの移動を可能にする VMware vMotion や、vMotion の移行を自動で実行してロードバランシングを行うDRS（分散リソーススケジューラ）などの機能により、vSphere はビジネスでの堅実な選択肢となっています。

vSphere 5.5 を使用すると、VMware で仮想化された環境は、最大 64 個の仮想 CPU と1 TBの仮想 RAM（ランダムアクセスメモリ）を使用した仮想マシンをホストできます。

コンピューティング

VSPEX は、お客様がサーバコンポーネントを自由に選んで設計および実装する柔軟性を備えています。インフラストラクチャは、次のことを実現します。 • 必要な数とタイプの仮想マシンをサポートするのに十分なコアとメモリ • 十分なネットワーク接続により、システムスイッチへの冗長な接続性が可能 • 環境でのサーバーの障害とフェイルオーバーに対応できる十分な容量

(19)

ネットワーク

VSPEX は、お客様がネットワークコンポーネントを自由に選んで設計および実装する柔軟性を備えています。インフラストラクチャは、次のことを実現します。 • ホスト、スイッチ、ストレージ用の冗長ネットワークリンク • 業界で広く採用されているベストプラクティスに基づくトラフィック分離 • リンク統合のサポート

ストレージ

EMC VNXe シリーズは、業界をリードする共有ストレージプラットフォームです。幅広い機能セットでファイルおよびブロックアクセス機能を提供する VNXe は、あらゆるプライベートクラウド実装に理想的な選択肢です。 VNXe ストレージには、所定のリファレンスアーキテクチャワークロードに合わせてサイズ設定された次のコンポーネントが含まれています。 • I/O ポート（ブロックおよびファイル用）： CIFS/SMB、NFS、FC、iSCSI をサポートするアレイへのホスト接続を提供。 • SP（ストレージプロセッサ）：ストレージアレイのコンピューティングコンポーネント。データのアレイへの移動、アレイからの移動、アレイ間での移動のすべての側面で使用されます。ファイルサービスに外部処理ユニット（Data Mover）が必要な VNX シリーズとは異なり、VNXe にはホストにファイルサービスを提供する統合コードが組み込まれています。 • ディスクドライブ：ホストまたはアプリケーションデータとそのエンクロージャを含むディスクスピンドルおよび SSD（ソリッドステートドライブ）。このドキュメントで説明する仮想マシン200 台対応 VMware プライベートクラウドソリューションは、VNXe3200 ストレージアレイをベースにしています。VNXe3200 は現在、最大150 台のドライブをサポートできます。 EMC VNXe シリーズは、プライベートクラウド環境に最適な、企業レベルのさまざまな機能をサポートしています。これらの機能は次のとおりです。

• FAST VP™_（_{Fully Automated Storage Tiering for Virtual Pools）} • FAST キャッシュ • シン・プロビジョニング • スナップショット/チェックポイント • FLR（ファイルレベル保存期間設定） • クォータ管理 • 重複排除 19 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(20)

機能と改善点 EMC はこれまで以上に優れたパフォーマンスと選択肢を提供するために、次世代の VNXe ユニファイドストレージを VSPEX 実証済みインフラストラクチャファミリに組み込みました。VNXe3200 をベースとする次世代 VNXeは、VSPEX用のハイブリッドなユニファイドストレージシステムです。IT インフラストラクチャと IT デリバリモデルの変革のためにストレージの一元化と簡素化を必要とするお客様に最適です。 VSPEX プライベートクラウドソリューションで最大 200 台の仮想マシンを仮想化するお客様は、VNXe3200 の新しい MCx™（マルチコア）を活用できます。この新しいアーキテクチャは、すべてのデータサービスをシステムのすべてのコアにより均一に分散させます。そのため、キャッシュ管理とバックエンドRAID管理のプロセスを直線的に拡張でき、最新の Intel マルチコア CPU の機能を存分に活かせます。つまり、新しい VNXe3200 によって VSPEX の I/O 動作はこれまで以上に高速化、効率化されます。優れたパフォーマンスと拡張性を低コストで実現する VNXe3200 は、小規模から中規模の環境で VSPEX を使用するお客様にまったく新しい体験を提供します。 VNXe3200 システムは、これまでの VNXe シリーズよりも性能が大幅に高く、自動階層化、ファイル重複排除、圧縮など多くのエンタープライズクラス機能が搭載され、シンプルで効率性と柔軟性に優れたVSPEX プライベートクラウドを向上させます。 EMC FAST Cache および FAST VP は、以前は VNX のみで使用できる機能でしたが、 VNXe3200 ストレージを導入することで VSPEX でも使用できるようになりました。FAST Cache は、ストレージシステムの既存の読み取り/書き込みキャッシュ容量を動的に拡張し、システム全体のパフォーマンスを向上させ、仮想マシンあたりのコストを削減します。これは、プライマリキャッシュ（DRAM ベース）とハードディスクドライブの間に位置する高パフォーマンスフラッシュドライブを利用することで実現します。この機能は、ホットデータをキャッシュに置いて必要なときに使用できるようにすることで、高トランザクションのアプリケーションと仮想デスクトップのパフォーマンスを大幅に向上させます。

VNXe3200 の FAST Cache と FAST VP の自動階層化機能は、データをポリシーに基づいて適切なストレージタイプに移動することで、総所有コストを抑えます。そのため、システム全体でインテリジェントにSSD の投資コストと高速化メリットを最大化しつつ、低コスト回転ドライブの容量を活用できます。過剰な購入と面倒な手作業の構成を避けられます。 EMC VNXe フラッシュ最適化ユニファイドストレージプラットフォームは、単体で拡張性に優れた使いやすいソリューションで、ファイルストレージ、ブロックストレージ、オブジェクトストレージに対応する革新的なエンタープライズ機能を提供します。 VNXe は、物理環境または仮想環境で混在したワークロードに最適であり、強力で柔軟性の高いハードウェアと高度な効率性、管理、保護ソフトウェアを組み合わせて、今日の仮想化されたアプリケーション環境における厳しいニーズに対処します。 VNXe には、次世代 VNX の成功を受けて設計および開発された多数の機能と改善点が含まれています。これらの機能と改善点には、次のものがあります。

• マルチコアキャッシュ、マルチコア RAID、マルチコア FAST Cache を活用したMCx（マルチコア最適化）による容量の増加

• フラッシュ最適化ハイブリッドアレイによる効率性の向上 EMC 次世代 VNXe

(21)

• 新しい Unisphere Management Suite の生産性向上による管理と導入の簡素化次世代VNXeを使用して構築された VSPEX では、効率性、パフォーマンス、拡張性がこれまでにないほど向上します。フラッシュ最適化ハイブリッドアレイフラッシュ最適化ハイブリッドアレイである VNXe は、自動階層化により、重要なデータに最適なパフォーマンスを提供し、アクセスの少ないデータを低コストディスクにインテリジェントに移動します。このハイブリッドアプローチでは、システム全体にある、ごく少量のフラッシュドライブで、全IOPS の大部分を処理できます。フラッシュ最適化 VNXe は、フラッシュの低レーテンシーを最大限に活用して、コストを削減する最適化と高パフォーマンスな拡張性を実現します。EMC Fully Automated Storage Tiering Suite（FAST Cacheと FAST VP）は、異種ドライブ間でブロックデータとファイルデータの両方を階層化し、最もアクティブなデータをフラッシュドライブに移動します。お客様はコストやパフォーマンスで妥協する必要はありません。データは作成時に最も頻繁に使用されるため、最適なパフォーマンスを得るために、新しいデータはまずフラッシュドライブに保存されます。データが古くなってアクティブでなくなると、FAST VP は、お客様によって定義されたポリシーに基づいて、高パフォーマンスドライブから大容量ドライブにデータを自動的に移動します。FAST Cache は、システムワークロードの予想外の急増に動的に対応します。大容量ドライブの非アクティブデータが突然アクティブになった場合も、FAST Cache はデータをフラッシュドライブにプロモートしてパフォーマンスを直ちに向上させます。VSPEX では、あらゆる用途でこの効率性向上によるメリットが得られます。

注：このリファレンスアーキテクチャでは FAST Cache または FAST VP は使用していません。 VSPEX 実証済みインフラストラクチャは、プライベートクラウド、エンドユーザーコンピューティング、仮想化アプリケーションソリューションを提供します。VNXe を使用すると、投資収益率がさらに上がります。VNXe はバンド外ファイルベース重複排除機能も搭載しており、フラッシュ階層のコストを大幅に削減できます。 VNXe Intel MCx コードパス最適化フラッシュテクノロジーの登場により、エントリーレベルおよびミッドレンジストレージシステムの要件が大きく変わりました。EMC は、市場最小のコストで最大のパフォーマンスを発揮するストレージシステムを提供するために、VNXe ストレージプラットフォームを再設計してマルチコアCPU を効率的に最適化しました。 MCx は、図 1 に示すように、すべての VNXe データサービスをすべてのプロセッサコアに分散させます。MCx 搭載の VNXe シリーズは、NAS（ネットワーク接続型ストレージ）上のデータベースや仮想マシンなどのトランザクション型アプリケーションのファイルパフォーマンスを大幅に改善しています。 21 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(22)

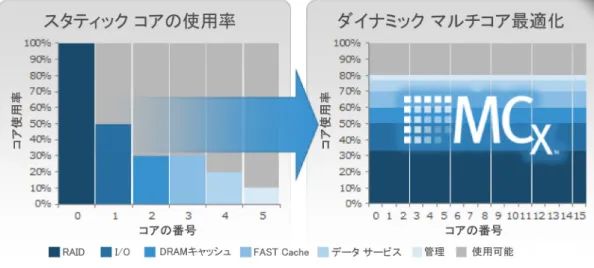

図 1 マルチコア最適化を使用した次世代VNXe Multicore Cache このキャッシュは、ストレージサブシステム内で最も貴重な資産であり、これを効率的に使用することは、変化するワークロードを処理する点で、プラットフォーム全体の効率にとって重要です。VNXe キャッシュエンジンはモジュール化されており、システム内で使用可能なすべてのコアを利用します。マルチコアRAID MCx 再設計におけるもう 1 つの重要な点は、永続的なバックエンドストレージである HDD（ハードディスクドライブ）と SSD に対する I/O の処理です。バックエンドデータ管理処理のモジュール化により、MCx をすべてのプロセッサにわたってシームレスに拡張できるため、VNXe のパフォーマンスが大幅に向上しました。 VNXe のパフォーマンスパフォーマンスの向上 VNXe ストレージは MCx アーキテクチャによってフラッシュファースト向けに最適化されており、全体的なパフォーマンスが圧倒的に高く、トランザクション性能（IOPS あたりのコスト）、低レーテンシーの帯域幅性能（GB あたりのコスト）、容量効率（GB あたりのコスト）を最適化します。 MCx テクノロジーを使用した VNXe では、全体的なストレージパフォーマンスが旧世代のVNXe モデルに比べて最大 4 倍向上しています。

Unisphere Management Suite

Unisphere の使いやすいインターフェイスを拡張した新しい Unisphere Management Suite には、パフォーマンスの検証と容量要件の予測に使用する VNXe Monitoring and Reporting が含まれています。図 2 に示すように、このスイートには、EMC XtremCache™_{を新たにサポートした数千の}_{VNX および VNXe システムを一元管理す} るためのUnisphere Remote も含まれています。

(23)

図 2 新しいUnisphere Management Suite

仮想化管理

EMC Virtual Storage Integrator for VMware vSphere

EMC VSI（Virtual Storage Integrator）for VMware VSphere は、EMC ストレージを持つすべてのVMware ユーザーが使用できる無料の VMware vCenter プラグインです。 VSPEX のお客様は、VSI を使用して、仮想化されたストレージの管理を合理化できます。VMware 管理者は、使い慣れた同じ vCenter インターフェイスを使用して、VNXe ストレージの可視性を得ることができます。

VSI を利用して、IT 管理者は短時間でより多くの作業を処理できます。VSI は、ストレージ・タスクを効率的に管理し、自信を持って委任することができる優れたアクセス制御を提供します。VSI には優れたアクセス制御機能があるため、ストレージタスクを効率的かつ確実に管理し、委任できます。クリックの数を最大 90%減らし、生産性を最大10 倍に上げて日々の管理タスクを実行できます。注： VSI はリリース後に VNXe3200 とともにサポートされます。詳細については、適切な EMC サポートチャネルにお問い合わせください。

VMware vSphere Storage APIs for Array Integration

VMware VAAI（vSphere Storage APIs for Array Integration）は、VMware ストレージ関連機能の負荷をサーバーからストレージシステムに移します。これにより、サーバーおよびネットワークリソースの使用効率が高まり、パフォーマンスが向上し、統合が促進されます。

VMware vSphere Storage APIs for Storage Awareness

VMware VASA（vSphere Storage APIs for Storage Awareness）は、vCenter を通じてストレージ情報を表示するための VMware 定義 API です。VASA テクノロジーと VNXe の統合により、仮想化環境でのストレージ管理がシームレスになります。

(24)

EMC Data Protection ソリューション、EMC Avamar®、EMC Data Domain®は、VSPEX プライベートクラウドの導入の高速化で求められる確実な保護を提供します。仮想環境向けに最適化されたEMC Data Protection は、バックアップ時間を 90%短縮し、リカバリ速度を30 倍高速化するとともに、仮想マシンへの即時のアクセスを提供して、信頼できる保護を実現します。EMC バックアップアプライアンスは、エンドツーエンド検証および自動修復機能により信頼性を強化し、確実なリカバリを提供します。業界をリードする重複排除機能により、バックアップストレージを 10 分の 1～30 分の 1 に削減し、バックアップ管理時間を 81%短縮できるほか、WAN 帯域幅を 99%削減して災害復旧を効率化することができます。また、これらの投資は平均 7 か月で回収できます。環境の拡大に合わせて簡単かつ効率的にストレージを拡張できます。

この VSPEX ソリューションで使用できる EMC Data Protection ソリューションには、 EMC Avamar 重複排除ソフトウェアおよびシステム、EMC Data Domain 重複排除ストレージシステム、VDP Advanced が含まれます。

図 3 EMC Data Protection ソリューション

仮想マシン200 台対応の VMware ベースの VSPEX プライベートクラウド環境には、バックアップソリューションとして VMware VDP （ vSphere Data Protection ） Advanced をお勧めします。Avamar テクノロジーを活用した VDP Advanced は、 Avamar の迅速で効率的なイメージレベルのバックアップとリカバリにより確実な保護を提供します。

EMC Data Protection

(25)

第

3 章ソリューションテクノロジーの概要

この章は、次のトピックで構成されています。概要_{... 26} 主要なコンポーネント_{... 27} 仮想化_{... 28} コンピューティング_{... 32} ネットワーク_{... 34} ストレージ_{... 35} EMC Data Protection ... 41 その他のテクノロジー ... 43

(26)

概要

このソリューションは、EMC VNXe シリーズと VMware vSphere 5.5 により、プライベートクラウドにおけるストレージとサーバーハードウェアを統合します。新しい仮想化インフラストラクチャは一元管理され、多数の拡張性の高い仮想マシンと関連する共有ストレージを効果的に導入および管理できます。図 4 は、ソリューションコンポーネントを表しています。図 4 プライベートクラウドのコンポーネント次のセクションで、各タイプについて詳細に説明します。

(27)

主要なコンポーネント

このセクションでは、このソリューションの主要なコンポーネントについて説明します。 • 仮想化仮想化レイヤーを使用すると、リソースの物理的な実装が、それを使用するアプリケーションから切り離されます。つまり、使用可能なリソースのアプリケーションビューは直接ハードウェアに結び付けられなくなります。これにより、プライベートクラウドの概念の主要な機能の多くが可能になります。 • コンピューティングコンピューティングレイヤーは、仮想化レイヤーソフトウェアと、プライベートクラウド中で動作するアプリケーションのために、メモリと処理のリソースを提供します。VSPEX プログラムは、必要な最低限のコンピューティングレイヤーリソースを定義し、パートナーが、これらの要件を満たすあらゆるサーバーハードウェアを使用してソリューションを実装できるようにします。 • ネットワークネットワークレイヤーは、プライベートクラウドの利用者をクラウド中のリソースに結び付け、ストレージレイヤーをコンピューティングレイヤーに結び付けます。VSPEX プログラムは、必要な最低限のネットワークポート数を定義し、ネットワークアーキテクチャに対する一般的なガイダンスを提供し、お客様が、これらの要件を満たすあらゆるネットワークハードウェアを使用してソリューションを実装できるようにします。 • ストレージストレージレイヤーは、プライベートクラウドの実装のために不可欠です。複数のホストが共有データにアクセスした状態で、プライベートクラウドで定義された多くの用途を実装できます。このソリューションで使用されている EMC VNXe ストレージファミリは、高可用性を維持しながら、高パフォーマンスのデータストレージを実現します。

• EMC Data Protection

ソリューションのバックアップ/リカバリコンポーネントは、プライマリシステムのデータが削除されるか、損傷するか、使用不能になった場合にデータ保護機能を提供します。「ソリューションのアーキテクチャ」セクションでは、リファレンスアーキテクチャを構成するすべてのコンポーネントの詳細が記載されています。 27 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(28)

仮想化

仮想化レイヤーは、サーバ仮想化またはプライベートクラウドソリューションの主要なコンポーネントです。このレイヤーは、アプリケーションリソース要件を、それを提供する下位の物理リソースから切り離します。これにより、保守のためのハードウェアダウンタイムをなくすことでアプリケーションレイヤーの柔軟性を高め、ホストしているアプリケーションに影響を与えることなくシステムを物理的に変更できます。サーバ仮想化またはプライベートクラウドの使用例では、専用のハードウェアに直接実装されているのではなく、複数の独立した仮想マシンが同じ物理ハードウェアを共有することができます。

VMware vSphere 5.5 は、CPU、RAM、ハードディスク、ネットワークコントローラーを仮想化することで、コンピューターの物理リソースを変換します。この変換により、高い機能性を備えた仮想マシンが実現し、物理コンピューターと同様に、分離されカプセル化されたオペレーティングシステムやアプリケーションを実行する。

VMware vSphere 5.5 の高可用性機能（vMotion や Storage vMotion など）により、パフォーマンスにほとんど影響を及ぼすことなく、vSphere サーバー間やデータストレージエリア間で、仮想マシンと保管ファイルをシームレスに移行できます。 vSphere DRS と Storage DRS の組み合わせにより、コンピューティングリソースとストレージリソースのロードバランシングによって、仮想マシンがあらゆるポイントインタイムの適切なリソースにアクセスできます。 VMware vSphere 5.5 には、仮想環境のパフォーマンス、信頼性、可用性、リカバリを改善する数多くの新機能や拡張機能が搭載されています。これらの機能の中でも、次の機能はVSPEX プライベートクラウド環境に大きな影響があります。

• VMware ESX ホストの最大メモリ容量と CPU の上限の拡張。このバージョンでは、論理 CPU と仮想 CPU の数が倍増しています。また、 NUMA （Non-Uniform Memory Access）ノード数と最大メモリ容量も倍になりました。これにより、ホストサーバーがサポートできるワークロードが増大しています。 • 62 TB VMDK（仮想マシンディスク）ファイルのサポート（RDM（raw デバイスマッピング）を含む）。データストアでより多くの仮想マシンのデータをより多く保持できるようになりました。ストレージ管理がシンプルになり、より大容量のNL-SAS ドライブを利用できます。

• VAAI UNMAP サポートの強化。これには、新しい esxcli storage vmfs

unmapコマンドや複数の再利用方法が含まれます。 • SR-IOV（単一ルート I/O 仮想化）サポートの強化。ワークフローを通じた構成を簡素化し、仮想機能により多くの特性を持たせることができます。 • FC 環境での 16 Gb のエンドツーエンドサポート。 • LACP（リンク統合制御プロトコル）機能の拡張。追加のハッシュアルゴリズムと最大64 の LAG（リンク統合グループ）が提供されます。

• VDP（vSphere Data Protection）。バックアップデータを EMC Avamarに直接レプリケートできます。概要 VMware vSphere 5.5 VMware vSphere 5.5 の新機能

(29)

• 40 Gb Mellanox NIC のサポート。

• VMFS（仮想マシンファイルシステム）ヒープの改善。必要なメモリ量を減らしながら、完全な64 TB VMFS アドレス空間にアクセスできます。

VMware vSphere with Operations Management は、お客様にコア仮想化ソリューションを提供するもので、VSPEX 内で完全にサポートされます。

このソリューションには、業界で最も信頼されている仮想化プラットフォームである vSphere と、パフォーマンス監視および容量管理の重要な運用機能拡張が含まれます（vCenter Operations Management Suite Standard でも提供されます）。

これは、仮想化が導入される際に、IT 環境の運用パフォーマンスに可視性をもたらし、サービスレベルを確保するために重要です。たとえば、稼働状態とパフォーマンスの悪化を監視する機能により、お客様はシステムの問題がエンドユーザーに影響する前にそれを識別し、トラブルシューティングできます。

vSphere with Operations Management により、先進的な仮想化管理機能が実現されます。 • 容量管理：アイドルおよびオーバープロビジョニング状態の仮想マシンを識別して、超過容量を再使用し、パフォーマンスにインパクトを与えずに仮想マシン密度を増やすのに役立ちます。 • 予測分析：vCenter Server のパフォーマンスデータを解析し、環境に適応する動的閾値を設定し、稼働状態の悪化とパフォーマンスボトルネックに関するスマートアラートを提供して、プロアクティブなアクションとポリシーベースの自動化を促進します。 • Operations Console：主要なパフォーマンスインジケーターを識別しやすいカラーバッジで表示し、現在および将来のパフォーマンスおよび容量管理の問題の原因を1 か所で確認できる包括的なビューを提供します。 VMware vSphere with Operations Management （vSOM） 29 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(30)

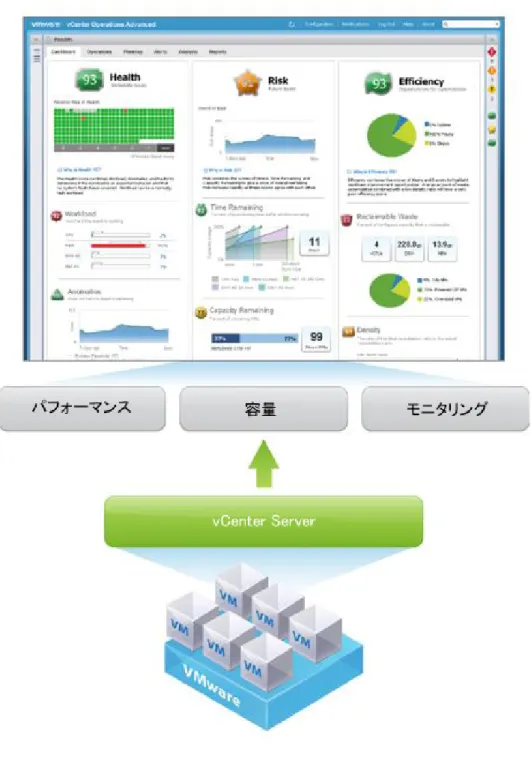

図 5 vSphere with Operations Management

vSphere with Operations Management により、最も要求の高いビジネスクリティカルアプリケーションを最も先進的な仮想化プラットフォームで運用できます。この機能は、俊敏性、効率性、復元性をお客様の IT 環境に提供します。これにより、次の 3 つの主要カテゴリーが向上し、高いサービスレベルでビジネスクリティカルなアプリケーションを実行できます。 1. 可用性とパフォーマンス：拡張された可用性とパフォーマンスをビジネスクリティカルなアプリケーションおよびHadoop などの次世代アプリケーションに提供します。

(31)

2._{ストレージ：サーバー側キャッシュを活用してアプリケーションのパフォー} マンスを強化します。

3._{拡張性：複数の主要領域の構成最大値を倍増して、考えられる最大ワーク}

ロードをサポートします。

VMwarevCenter は、VMware 仮想インフラストラクチャのための一元管理プラットフォームです。これにより、管理者は、複数のデバイスからアクセスできる単一のインターフェイスで、仮想インフラストラクチャのモニタリング、管理、保守のすべてを実行できるようになります。

VMware vCenter では、vMotion と Update Manager に加えて、VMware vSphere HA （High Availability）や DRS など、VMware 仮想インフラストラクチャの高度な機能も管理できます。

VMware vSphere High Availability 機能を使用すると、仮想化レイヤーが、さまざまな障害条件で仮想マシンを自動的にリスタートできます。 • 仮想マシンオペレーティングシステムにエラーがある場合、仮想マシンは同じハードウェアで自動的に再開される。 • 物理的なハードウェアにエラーがある場合、影響を受ける仮想マシンはクラスター内の他のサーバーで自動的に再開される。注：異なるハードウェアで仮想マシンを再開するには、サーバに使用可能なリソースがあることが必要です。「コンピューティング」セクションでは、この機能を有効にする方法について詳しく説明します。

VMware vSphere High Availability では、自動的に再開するマシンと再開操作を試行する条件を決定するポリシーを構成できます。

EMC VSI（Virtual Storage Integrator）for VMware vSphere は、vSphere クライアントのプラグインです。vSphere 環境の EMC ストレージ用に単一の管理インターフェイスを提供します。これにより、VSI の機能を個別に追加または削除できます。VSI ユーザー環境の柔軟なカスタマイズが可能になります。機能の管理にはVSI 機能マネージャを使用します。VSI により統一されたユーザーエクスペリエンスが実現します。これにより、顧客の要件に対応して新しい機能を迅速に導入できます。妥当性検査では、次の機能を使用します。

• Storage Viewer： vSphere クライアントを拡張して、VMware vSphere ホストおよび仮想マシンに割り当てられたEMC VNXe ストレージデバイスの検出と識別を容易にします。Storage Viewer では、複数の異なるストレージマッピングツールのデータがいくつかのシームレスな vSphere クライアントビューにマージされ、仮想データセンター管理者は基盤となるストレージの詳細を確認できます。

• Unified Storage Management： VNX ユニファイドストレージプラットフォームのストレージ管理を簡素化します。VMware 管理者は、VMFS データストア、RDM ボリューム、NFS（ネットワークファイルシステム）データストアのプロビジョニングをvSphere クライアントでシームレスに行えます。 VMware vCenter VMware vSphere High Availability EMC Virtual Storage Integrator for VMware vSphere 31 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(32)

詳細については、EMC オンラインサポートで VMwarevSphere 向け EMC VSI の製品ガイドを参照してください。

VAAI（VMware vSphere Storage API for Array Integration）によるハードウェア高速化は、vSphere 5.5 におけるストレージの機能拡張であり、vSphere が特定のストレージ操作をVNXe シリーズプラットフォームなどの互換性のあるストレージハードウェアにオフロードできるようにするものです。ストレージハードウェアの支援を使用して、 vSphere は、これらの操作をより高速に実行し、消費する CPU、メモリ、ストレージファブリック帯域幅を減らします。

コンピューティング

EMC VSPEX インフラストラクチャのサーバプラットフォームの選択は、環境の技術的な要件にのみ基づくのではなく、プラットフォームのサポート性、サーバプロバイダとの既存の関係、高度なパフォーマンスおよび管理機能、その他多くの要因に基づきます。このため、EMC VSPEX ソリューションは幅広いサーバプラットフォームで稼働するように設計されています。VSPEX では、特定の要件のサーバー数を規定する代わりに、プロセッサコア数と RAM 容量の最小要件が文書化されています。これは、 2 台のサーバで実装できることもあれば、20 台のサーバで実装できることもありますが、それでも同じVSPEX ソリューションと見なされます。図 6 に示す例では、特定の実装のコンピューティングレイヤー要件は、25 プロセッサコアと200 GB の RAM です。このソリューションの実装にあたり、16 個のプロセッサコアと64 GB の RAM を搭載したホワイトボックスサーバーを使用することも、20 個のプロセッサコアと 144 GB の RAM を搭載したハイエンドサーバーを選択することもできます。 VNXe での VMware vSphere Storage API for Array Integration のサポート

(33)

図 6 コンピューティングレイヤーの柔軟性最初のお客様は選択したサーバを 4 台必要としますが、2 番目のお客様は 2 台のサーバを必要とします。注：コンピューティングレイヤーで高可用性を実現するには、サーバが障害になったときに業務を維持するための十分な能力を備えるために、追加で1 台のサーバが必要です。次のベストプラクティスをコンピューティングレイヤーで使用します。 • 同一または少なくとも互換性のある複数のサーバを使用する。VSPEX は、ハイパーバイザレベルの高可用性テクノロジーを導入しています。これには、基盤となる物理ハードウェア上に、類似する手順一式が必要となる場合があります。同一のサーバユニットに VSPEX を実装することで、この領域の互換性の問題を最小化できます。 • ハイパーバイザレイヤーに高可用性を実装する場合、作成できる最大の仮想マシンは環境内の最小の物理サーバによって制約を受けます。 33 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(34)

• 高可用性機能は仮想化レイヤーで実装し、コンピューティングレイヤーが、少なくとも1 台のサーバの障害を吸収できるだけのリソースを備えるようにします。これにより、最低限のダウンタイムでのアップグレードと、単一ユニット障害の許容が実装できます。 EMC VSPEX のコンピューティングレイヤーは、これらの推奨事項とベストプラクティスの範囲内で、柔軟にお客様のニーズを満たすことができます。ターゲット環境のニーズを満たすために十分なプロセッサコアとコアあたりの RAM があることを確認してください。

ネットワーク

インフラストラクチャネットワークには、vSphere ホスト、ストレージアレイ、スイッチの相互接続ポート、スイッチのアップリンクポートごとに、冗長なネットワークリンクが必要です。この構成により、冗長性と追加のネットワーク帯域幅の両方が提供されます。これは、ソリューションのネットワークインフラストラクチャがすでに存在するか、ソリューションの他のコンポーネントと並行して導入されるかどうかにかかわらず必須の構成です。図 7 に、高可用性ネットワークトポロジーの例を示します。図 7 高可用性ネットワーク設計の例（ブロックの場合）

(35)

この妥当性検査されたソリューションは、VLAN（仮想ローカルエリアネットワーク）を使用して、さまざまなタイプのネットワークトラフィックを分離し、スループット、管理性、アプリケーションの分離、高可用性、セキュリティを向上させます。ブロック向けのEMC ユニファイドストレージプラットフォームは、ストレージプロセッサあたり 2 つのポートにより、ネットワークの高可用性や冗長性を実現します。ストレージプロセッサ I/O ポートのリンクが失われた場合、そのリンクは別のポートにフェイルオーバーされます。すべてのネットワークトラフィックは、アクティブなリンクに分散されます。ファイル向けのEMC ユニファイドストレージプラットフォームは、リンク統合を使用して、ネットワークの高可用性および冗長性を提供します。リンク統合により、複数のアクティブな Ethernet 接続が単一リンクとみなされます。このリンクは、単一の MAC （メディアアクセス制御）アドレスを持ち、複数の IP アドレス含むことが可能です。このソリューションでは、LACP を VNXe 上に構成して、複数の Ethernet ポートを単一の仮想デバイスに結合しています。Ethernet ポートのリンクが失われた場合、そのリンクは別のポートにフェイルオーバーします。すべてのネットワークトラフィックは、アクティブなリンクに分散されます。

ストレージ

ストレージレイヤーは、クラウドインフラストラクチャソリューションの主要なコンポーネントであり、データセンターストレージ処理システムのアプリケーションおよびオペレーティングシステムで生成されたデータを処理します。この VSPEX ソリューションでは、仮想化環境を有効にして強化するための機能と性能が EMC VNXe シリーズアレイによって提供されています。これにより、ストレージの効率性と管理の柔軟性が向上し、総所有コストが低減します。 EMC VNXe シリーズは、仮想アプリケーション向けに最適化されており、業界をリードする革新的なエンタープライズクラスのファイルおよびブロックストレージ機能を拡張性に優れた使いやすいソリューションで提供します。この次世代のストレージ・プラットフォームでは、強力で柔軟性の高いハードウェアと高度な効率性、管理、保護ソフトウェアを組み合わせて、現在の企業の厳しいニーズに対処します。

Intel Xeon プロセッサを搭載した VNXe シリーズは、パフォーマンスを自動的に効率よく拡張しながらデータの整合性とセキュリティを確保するインテリジェントストレージを提供します。VNXe シリーズは小規模および中堅企業の高パフォーマンス要件と高拡張要件を満たすように設計されています。表 1 に、VNXe シリーズのメリットを示します。表 1 VNXe のお客様のメリット機能メリット仮想化アプリケーション用に最適化された次世代のユニファイドストレージ VMware との密接な統合により、高度なアレイ機能の利用と一元管理が可能圧縮、重複排除、シンプロビジョニング、アプリケーションコンシステントコピーなどの容量最適化機能ストレージコストを削減、リソースの使用を効率化、アプリケーションのリカバリを簡素化概要 EMC VNXe シリーズ 35 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware

(36)

機能メリットファイブナイン（99.999%）の可用性を実現する高可用性アップタイムを向上、停止リスクを低減最高レベルのシステムパフォーマンスと最小限のストレージコストを同時に実現できるよう自動的に最適化できる、FAST VP および FAST Cache による自動階層化複雑な計画や構成なしに、ストレージリソースの使用を効率化 NAS と SAN のすべてのニーズに単一の管理インターフェイスで対応するEMC Unisphere™ による合理化された管理環境の管理に必要な管理オーバーヘッドおよびツールセットを削減さまざまなソフトウェアスイートおよびパックを VNXe シリーズで使用できます。その多数の機能により、保護とパフォーマンスが強化されます。モジュールには次のものがあります。 • FAST スイート：最高レベルのシステムパフォーマンスと最小限のストレージコストを同時に実現できるように自動的に最適化

• Security and Compliance Suite：変更、削除、悪意のある操作からデータを保護します。

EMC VNXe Virtual Provisioning™_{により、容量使用率を向上させ、ストレージ管理を} 合理化し、アプリケーションのダウンタイムを短縮することで、組織はストレージコストを削減できます。仮想プロビジョニングは、企業における電力要件と冷却要件、設備投資の軽減にも貢献します。仮想プロビジョニングは、シンまたはシックのいずれかのプールLUN を実装することで、プールベースのストレージプロビジョニングを提供します。シン LUN は、ストレージを必要に応じて割り当てることで、ストレージの使用率を最大化するオンデマンドのストレージです。シック LUN は、アプリケーションに予想可能な高いパフォーマンスを提供します。どちらの種類の LUN も、プール・ベースのプロビジョニングの特徴である利便性を享受することが可能です。プールとプールLUN は、FAST VP や VNXe スナップショットといった拡張データサービスのビルディングブロックでもあります。プールLUN は、LUN の縮小、オンライン拡張、ユーザー容量の閾値設定など、さまざまな追加機能もサポートします。

EMC VNXe Virtual Provisioning を使用すると、ディスクを物理的にシステムに接続した後で、Unisphere の GUI からストレージプールの容量を拡張できます。VNXe システムには、プールの拡張後に新しいドライブを使用できるように、割り当て済みデータ要素をすべてのメンバードライブ間で再バランシングする機能があります。再バランシング機能は自動的に開始され、拡張アクション後にバックグラウンドで実行されます。再バランシング操作の進行状況は、図 8に示すように、Unisphereの［Jobs］パネルから監視できます。 VNXe Virtual Provisioning

(37)

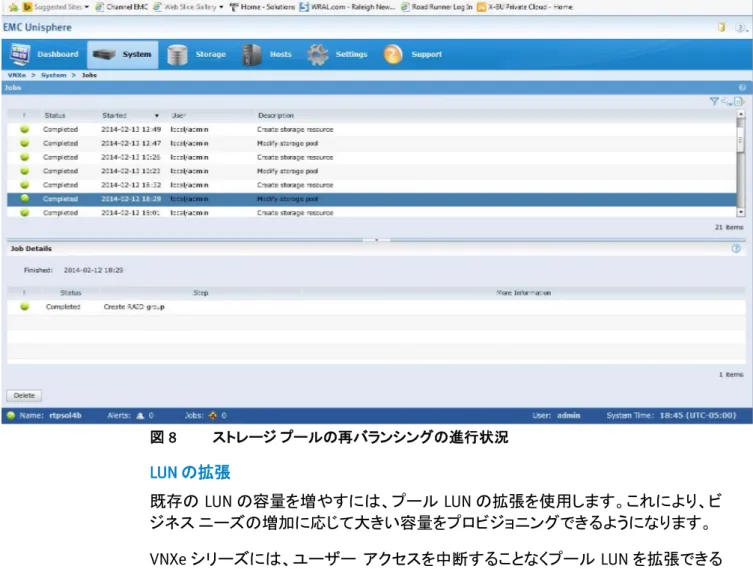

図 8 ストレージプールの再バランシングの進行状況 LUN の拡張既存のLUN の容量を増やすには、プール LUN の拡張を使用します。これにより、ビジネスニーズの増加に応じて大きい容量をプロビジョニングできるようになります。 VNXe シリーズには、ユーザーアクセスを中断することなくプール LUN を拡張できる機能があります。プールLUN の拡張は数回クリックするだけで実行でき、拡張した容量はすぐに使用できます。ただし、データ保護または LUN 移行操作の対象であるプールLUN は拡張することができません。たとえば、スナップショット LUN または LUN 移行は拡張できません。

プール LUN の拡張の詳細については、「Virtual Provisioning for the New VNX Series」を参照してください。容量閾値設定によるユーザーアラートの生成お客様は、シンプールに基づくファイルシステムまたはストレージプールを使用する際、プロアクティブなアラートを構成する必要があります。必要に応じてストレージをプロビジョニングに使用できるように、また容量不足にならないように、これらのリソースを監視します。図 9 は、シンプールを使用してプロビジョニングを行う際に監視が必要な理由を示しています。 37 EMC VSPEX プライベートクラウド：最大 200 台の仮想マシンに対応した VMware
