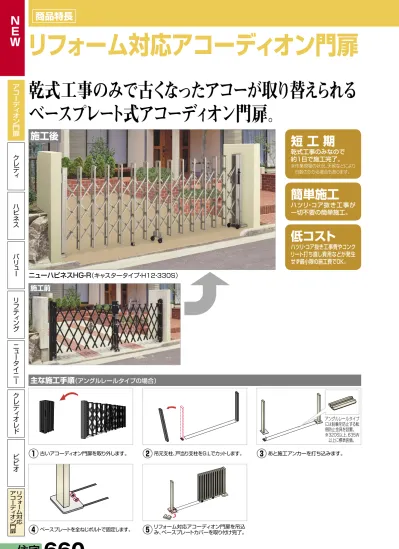

従来リフォームの手間やわずらわしさを省いた簡単施工 N 工期を大幅に短縮 既設のアングルレールはそのまま使用可能 リフォーム対応アコーディオン門扉の場合 古いアコーディオン門扉の撤去 支柱のカットおよび撤去 アンカー施工およびベースプレート支柱設置 アコーディオン門扉の吊込み 各種調整 リフォーム完

商品の色は印刷の性質上、実物と多少違うことがあります。

乾式工事のみで古くなったアコーが取り替えられる

ベースプレート式アコーディオン門扉。

古いアコーディオン門扉を取り外します。 ベースプレートを全ねじボルトで固定します。 吊元支柱、戸当り支柱をG.Lでカットします。 リフォーム対応アコーディオン門扉を吊込 み、ベースプレートカバーを取り付け完了。 あと施工アンカーを打ち込みます。

①

④

②

⑤

③

660

商品特長

リフォーム対応アコーディオン門扉

住宅

N

E

W

短 工 期

乾式工事のみなので 約1日で施工完了。 ※作業現場の状況、天候などにより 日数のかかる場合もあります。

簡単施工

ハツリ・コア抜き工事が 一切不要の簡単施工。

低コスト

ハツリ・コア抜き工事費やコンク リート打ち直し費用などが発生 せず最小限の施工費でOK。 主な施工手順（アングルレールタイプの場合） ニューハピネスHG-R（キャスタータイプ・H12・330S）

施工後

施工前 アングルレールタイプ には脱輪を防止する転 倒防止金具を設置。 ※320S以上、635W 以上に標準装備。 ア コ ー デ ィ オ ン 門扉 ク レ デ ィ バ リ ュ ー リ フ テ ィ ン グ ニ ュ ー タ イ ニ ー ク レ デ ィ オ レ ド ビ ビ オ ハ ピ ネ ス リ フ ォ ー ム 対応 ア コ ー デ ィ オ ン 門扉

工期を大幅に短縮。 ※上記工程はアングルレールタイプの場合 リフティングタイプ 使用不可能なレールがある場合や、勾配が大きい場合 などあらゆる現場に。 キャスタータイプ 土間工事が施されている現場に。 アングルレールタイプ 載せ替え可能なアングルレールが施工されている現場に。 アルミ システム塀 外装材・ 舗装材 門まわり・ ポーチ・門扉・ ポスト・照明 大型門扉・ 袖門扉 アコーディオン 門扉 フェンス 免震機能 間仕切り 手すり・ 防護柵・ 車止め テラス・ サイドヤード・ 汎用形材 デッキ カーポート・ シャッター 駐輪場 通路用 シェルター・ バス停 公共用 カーポート 休憩所・ サイン ゴミ 集積庫 緑化・ 雨水タンク・ プランター 参考資料

N

E

W

従来リフォームの手間やわずらわしさを省いた簡単施工。

工期を大幅に短縮するあと施工アンカー工法。

現場に合わせて選べる3タイプをご用意。

リフォーム対応 アコーディオン 門扉の場合 一般的な リフォームの場合 古いアコーディオン 門扉の撤去 古いアコーディオン 門扉の撤去 支柱のカット および撤去 ハツリ機による 支柱・レールの撤去 アンカー施工および ベースプレート支柱 設置 基礎整地作業 アコーディオン門扉 の吊込み、各種調整 土間工事および新 たな支柱・レールの 埋設 硬化養生 養生材の撤去 アコーディオン門扉 の吊込み、各種調整 既設のアングルレールはそのまま使用可能。 ハツリ・コア抜きといった工事が不要。 工事費用、工期が大幅に短縮できます。 新設現場でも土間があれば、そのままアコーディオン門扉の施工ができます。（リフティングタイプ、キャスタータイプのみ）

▶

養生期間は車の出入ができません。 リフォーム完了 約

1

日 多少傾斜がある 施工場所でも設置OK。 水勾配のある設置場所でもあと施 工アンカー工法で施工可能です。 （リフティングタイプ、キャスタータイプのみ） シーリング材 全ねじボルト ベースプレートカバー 全ねじボルト 切断した 既設支柱 あと施工アンカーによりボルトを土間に短時間で強力に固定。 あと施工アンカー（接着タイプ）

不 要

古いアコーを簡単取り替え。

新設現場にもおすすめのベースプレート式キャスターアコー。

ニューハピネスHG-R

662

NHG○□NK アイボリー ホワイト IW

キャスタータイプ

商品の色は印刷の性質上、実物と多少違うことがあります。 表示価格には消費税および工事費は含まれておりません。

住宅

道路側：シリンダー 家　側：キー溝式 鍵3本付

N

E

W

ステンカラー（片開き・H12-330Sサイズ） ステンカラー＋セピアブラウン 商品特長 使いやすさと安全性に配慮した オートストッパー標準装備。（330S、655W以上） アルミ押出形材 （陽極酸化・ 塗装複合被膜） 材 　 質 カ ラ ー ステンカラー SC ステンカラー＋ セピアブラウン SB ステンカラー＋ マロンブラウン MB ブラックつや消し BK ブロンズ BZ 高 　 さ H10 H12 CAD画 像 取 説 梱包価格 ダウンロード サービス リフォーム 対応 アルミタイプ 木調タイプ リフォーム対応アコーディオン門扉 開閉時に落し棒の上げ下げが不要。 （特長詳細▶P.616） 吊元柱 戸当り柱 50 130 85 以上 50 130 吊元柱 既設塀 既設塀 95以上 道路側 家 側 85 以上 全幅 35 ベースプレート 75 戸当り柱 ベースプレート 55以上 既 設 柱 既 設 柱 特許 取得済 オート ストッパー ア コ ー デ ィ オ ン 門扉 ク レ デ ィ バ リ ュ ー リ フ テ ィ ン グ ニ ュ ー タ イ ニ ー ク レ デ ィ オ レ ド ビ ビ オ ハ ピ ネ ス リ フ ォ ー ム 対応 ア コ ー デ ィ オ ン 門扉 受注生産品 注意事項 条件により施工できない場合がありますので、 発注前に必ず下記＜施工可能条件＞をご確認ください。 ＜施工可能条件＞ ① 厚み100㎜以上の連続した土間があること（アスファルト面には 施工不可）。 ②柱施工部の土間にクラック（ひび）が無いこと。 ③既設塀や既設柱から規定以上離して施工できること（図面参照）。

追加用中間落し棒 ※写真はクレディ アコー3型。 注意 ●　　　　　　　 です。 ● 型式コードは、H12の場合NHGRC、H10の場合NHGRMCです。 ●左右でサイズの異なる両開き親子タイプもできます。 ● 開口幅は180°回転収納の場合です。90°回転収納の場合は片開き（全幅 −325㎜）両開き（全幅−550㎜）です。 ● あと施工アンカー工事は専門業者が行ってください。専門知識のない方が 施工されますと不具合発生の原因になることがあります。 注意 ● 風の強い地域、また風の通り道等に使用する場合は01：追加用 中間落し棒をご使用ください。 特注 ●両面シリンダー ●ラミネートシートのセミオーダー色 アルミ システム塀 外装材・ 舗装材 門まわり・ ポーチ・門扉・ ポスト・照明 大型門扉・ 袖門扉 アコーディオン 門扉 フェンス 免震機能 間仕切り 手すり・ 防護柵・ 車止め テラス・ サイドヤード・ 汎用形材 デッキ カーポート・ シャッター 駐輪場 通路用 シェルター・ バス停 公共用 カーポート 休憩所・ サイン ゴミ 集積庫 緑化・ 雨水タンク・ プランター 参考資料 価格表中のキャスター 数は写真を1（セット）と します。

N

E

W

セミオーダー色をご用意。（特注対応） 臙脂色 木調カラー ビビッドカラー チョコレートブラウン （FW-625）（WG-879）ミディアムブラウン（WG-878）ライトブラウン 臙脂色（えんじ） （PS-151）（PS-668）群青色（ぐんじょう）（PS-665）深緑色（ふかみどり）（PS-912）黄金色（こがね）

価格表

高さ：1,250㎜、1,050㎜ □□内（カラーコード）／アルミタイプ：_BK・_SC・_BZ・_IW　木調タイプ：_SB・_MB 型式コード （M）はH10 価　格 全幅 （㎜） 開口幅（㎜） たたみ幅（㎜） ター数キャス オート ストッ パー数 パンタ 数 梱包数 アルミタイプ 木調タイプ Ｈ12 Ｈ10 Ｈ12 Ｈ10

片開

き

NHGR（M）C-135S□□ 134,000円 122,000円 147,000円 132,000円 1,335 1,245 270 1 − 5 2 -155S□□ 143,000円 130,000円 156,000円 142,000円 1,575 1,465 290 1 − 6 2 -175S□□ 151,000円 _139,000円 _165,000円 _151,000円 _{1,795 1,685 320 1} − 7 2 -200S□□ 159,000円 147,000円 175,000円 160,000円 _{2,015 1,905 340 1} − 8 2 -220S□□ 167,000円 155,000円 184,000円 170,000円 _{2,235 2,125 360 1} − 9 2 -245S□□ 175,000円 163,000円 193,000円 179,000円 2,455 2,345 380 2 − 10 2 -265S□□ 184,000円 171,000円 203,000円 188,000円 2,675 2,565 410 2 − 11 2 -285S□□ 192,000円 180,000円 212,000円 198,000円 2,895 2,785 430 2 − 12 2 -310S□□ 200,000円 188,000円 221,000円 207,000円 3,115 3,005 450 2 − 13 2 -330S□□ 208,000円 196,000円 231,000円 216,000円 3,335 3,225 480 2 1 14 2 -355S□□ 217,000円 204,000円 240,000円 226,000円 3,555 3,445 500 2 1 15 2 -375S□□ 225,000円 _213,000円 _250,000円 _235,000円 _{3,775 3,665 520 2 1 16 2} -395S□□ 233,000円 221,000円 259,000円 244,000円 _{3,995 3,885 550 2 1 17 2} -420S□□ 241,000円 229,000円 268,000円 254,000円 _{4,215 4,105 570 2 1 18 2} -440S□□ 249,000円 237,000円 278,000円 263,000円 4,435 4,325 590 3 1 19 2 -465S□□ 258,000円 245,000円 287,000円 272,000円 4,655 4,545 610 3 1 20 2 -485S□□ 266,000円 254,000円 296,000円 282,000円 4,875 4,765 640 3 1 21 2 -505S□□ 274,000円 262,000円 306,000円 291,000円 5,095 4,985 660 3 2 22 2 -530S□□ 282,000円 270,000円 315,000円 300,000円 5,315 5,205 680 3 2 23 2 -550S□□ 290,000円 _278,000円 _324,000円 _310,000円 _{5,535 5,425 710 3 2 24 2} -575S□□ 299,000円 286,000円 334,000円 319,000円 _{5,755 5,645 730 3 2 25 2} -595S□□ 307,000円 295,000円 343,000円 328,000円 _{5,975 5,865 750 3 2 26 2} -615S□□ 315,000円 303,000円 352,000円 338,000円 6,195 6,085 780 3 2 27 2 -640S□□ 323,000円 311,000円 362,000円 347,000円 6,415 6,305 800 4 2 28 2 -660S□□ 332,000円 319,000円 371,000円 356,000円 6,635 6,525 820 4 2 29 2 -685S□□ 340,000円 328,000円 380,000円 366,000円 6,855 6,745 840 4 2 30 2 -705S□□ 348,000円 336,000円 390,000円 375,000円 7,075 6,965 870 4 2 31 2 -725S□□ 356,000円 344,000円 399,000円 384,000円 _{7,295 7,185 890 4 2 32 2}

両開

き

NHGR（M）C-260W□□ 203,000円 183,000円 229,000円 203,000円 2,610 2,490 270×2 2 − 5×2 3 -305W□□ 221,000円 199,000円 247,000円 223,000円 _{3,050 2,930 290}×2 2 − 6×2 3 -345W□□ 237,000円 217,000円 265,000円 241,000円 3,490 3,370 320×2 2 − 7×2 3 -390W□□ 253,000円 233,000円 285,000円 259,000円 3,930 3,810 340×2 2 − 8×2 3 -435W□□ 269,000円 249,000円 303,000円 279,000円 4,370 4,250 360×2 2 − 9×2 3 -480W□□ 285,000円 265,000円 321,000円 297,000円 4,810 4,690 380×2 4 − 10×2 3 -525W□□ 303,000円 281,000円 341,000円 315,000円 5,250 5,130 410×2 4 − 11×2 3 -565W□□ 319,000円 299,000円 359,000円 335,000円 5,690 5,570 430×2 4 − 12×2 3 -610W□□ 335,000円 _315,000円 _377,000円 _353,000円 _{6,130 6,010 450}×2 4 − 13×2 3 -655W□□ 351,000円 331,000円 397,000円 371,000円 _{6,570 6,450 480}×2 4 2 14×2 3 -700W□□ 369,000円 347,000円 415,000円 391,000円 _{7,010 6,890 500}×2 4 2 15×2 3 -745W□□ 385,000円 365,000円 435,000円 409,000円 7,450 7,330 520×2 4 2 16×2 3 -785W□□ 401,000円 381,000円 453,000円 427,000円 7,890 7,770 550×2 4 2 17×2 3 -830W□□ 417,000円 397,000円 471,000円 447,000円 8,330 8,210 570×2 4 2 18×2 3 -875W□□ 433,000円 413,000円 491,000円 465,000円 8,770 8,650 590×2 6 2 19×2 3

オプション価格表

□□内（カラーコード）／BK・SC・BZ・IW 品　名 型式コード 価　格 01:追加用中間落し棒(1本） 01AOP-□□ 2,800円 交換用キャスター（片側１ケ入） AC-C1□□ 5,600円 受注生産品 130 本体 幅 265 最大 幅 230 60 180°収納開口幅 たたみ幅 50 全幅 85 以上 回転収納 220 G．L． 道路側 家 側 1250 （ 1050 ） 土間 厚 さ100 以上 キャスター芯幅 130 68 50×130 22×22 18×22 50×130 75 35 ■据付図（単位㎜） 図はH12−330S、（　）内はH10

ニューハピネスHG-R

リフォーム対応アコーディオン門扉

既設のアングルレールをそのまま使用して取り替え可能なアングルレールタイプ。

664

NHG○□NK アイボリー ホワイト IW

アングルレールタイプ

商品の色は印刷の性質上、実物と多少違うことがあります。 表示価格には消費税および工事費は含まれておりません。

住宅

道路側：シリンダー 家　側：キー溝式 鍵3本付

N

E

W

ステンカラー＋マロンブラウン（片開き・H12-320Sサイズ） ステンカラー 150mm 175mm 200mm 商品特長 わずらわしい車輪幅調整が不要。 レール幅は3種類をご用意。 アルミ押出形材 （陽極酸化・ 塗装複合被膜） 材 　 質 カ ラ ー ステンカラー SC ステンカラー＋ セピアブラウン SB ステンカラー＋ マロンブラウン MB ブラックつや消し BK ブロンズ BZ 高 　 さ H10 H12 CAD画 像 取 説 梱包価格 ダウンロード サービス リフォーム 対応 アルミタイプ 木調タイプ ア コ ー デ ィ オ ン 門扉 ク レ デ ィ バ リ ュ ー リ フ テ ィ ン グ ニ ュ ー タ イ ニ ー ク レ デ ィ オ レ ド ビ ビ オ ハ ピ ネ ス リ フ ォ ー ム 対応 ア コ ー デ ィ オ ン 門扉 受注生産品 既設塀 既設塀 吊元柱 ベースプレート 既設アングルレール 戸当り柱 ベースプレート 戸当り柱 130 （ レ ー ル 芯幅 175 ） レ ー ル 芯 幅 200 〈 60 以上 〉 (47.5 以上) 35 以上 〈 レ ー ル 芯幅 150 〉 道路側 家 側 50 65以上 130 50 70 以上 70 以上 65以上 全幅 吊元柱 既 設 柱 既 設 柱 ＜施工可能条件＞ ①走行に支障がないアングルレールが敷設されていること。 注） 錆によってレールに穴があいているなど錆が進行している場合 は施工できません。 ②土間厚が100㎜以上あること。 ③柱施工部の土間にクラック（ひび）が無いこと。 ④既設塀や既設柱から規定以上離して施工できること（図面参照）。 注意事項 条件により施工できない場合がありますので、 発注前に必ず下記＜施工可能条件＞をご確認ください。

アルミ システム塀 外装材・ 舗装材 門まわり・ ポーチ・門扉・ ポスト・照明 大型門扉・ 袖門扉 アコーディオン 門扉 フェンス 免震機能 間仕切り 手すり・ 防護柵・ 車止め テラス・ サイドヤード・ 汎用形材 デッキ カーポート・ シャッター 駐輪場 通路用 シェルター・ バス停 公共用 カーポート 休憩所・ サイン ゴミ 集積庫 緑化・ 雨水タンク・ プランター 参考資料

N

E

W

セミオーダー色をご用意。（特注対応） 臙脂色 木調カラー ビビッドカラー チョコレートブラウン （FW-625）（WG-879）ミディアムブラウン（WG-878）ライトブラウン 臙脂色（えんじ） （PS-151）（PS-668）群青色（ぐんじょう）（PS-665）深緑色（ふかみどり）（PS-912）黄金色（こがね） 追加用中間落し棒 ※写真はクレディ アコー3型。 注意 ●　　　　　　　 です。 ● 型式コードは、H12の場合NHGR、H10の場合NHGRMです。 ●左右でサイズの異なる両開き親子タイプもできます。 ● あと施工アンカー工事は専門業者が行ってください。専門知識のない方が 施工されますと不具合発生の原因になることがあります。 注意 ● 風の強い地域、また風の通り道等に使用する場合は01：追加用 中間落し棒をご使用ください。 特注 ●両面シリンダー ●ラミネートシートのセミオーダー色

価格表

※表中○○○には200・175・150（既設レール幅）が入ります。 高さ：1,260㎜、1,060㎜ □□内（カラーコード）／アルミタイプ：_BK・_SC・_BZ・_IW　木調タイプ：_SB・_MB 型式コード （M）はH10 価　格 全幅 （㎜） 開口幅（㎜） たたみ幅（㎜） 車輪数 パンタ数 梱包数 備考 アルミタイプ 木調タイプ Ｈ12 Ｈ10 Ｈ12 Ｈ10

片開

き

NHGR（M）○○○-140S□□ 161,000円 149,000円 175,000円 160,000円 1,445 1,125 270 1 6 2 − -165S□□ 170,000円 157,000円 184,000円 170,000円 1,695 1,345 300 1 7 2 − -185S□□ 178,000円 _166,000円 _194,000円 _179,000円 _{1,895 1,525 320 1 8 2} − -210S□□ 186,000円 174,000円 203,000円 188,000円 _{2,145 1,755 340 1 9 2} − -230S□□ 194,000円 182,000円 212,000円 198,000円 _{2,345 1,935 360 2 10 2} − -250S□□ 202,000円 190,000円 222,000円 207,000円 2,545 2,105 390 2 11 2 − -275S□□ 211,000円 198,000円 231,000円 216,000円 2,795 2,335 410 2 12 2 − -295S□□ 219,000円 207,000円 240,000円 226,000円 2,995 2,515 430 2 13 2 − -320S□□ 227,000円 215,000円 250,000円 235,000円 3,245 2,735 460 2 14 2 転×1 -340S□□ 235,000円 223,000円 259,000円 244,000円 3,445 2,915 480 2 15 2 転×1 -360S□□ 243,000円 231,000円 268,000円 254,000円 3,645 3,095 500 2 16 2 転×1 -385S□□ 252,000円 _239,000円 _278,000円 _263,000円 _{3,895 3,315 530 2 17 2} 転×1 -405S□□ 260,000円 248,000円 287,000円 272,000円 _{4,095 3,495 550 2 18 2} 転×1 -430S□□ 268,000円 256,000円 296,000円 282,000円 _{4,345 3,725 570 3 19 2} 転×1 -450S□□ 276,000円 264,000円 306,000円 291,000円 4,545 3,905 590 3 20 2 転×1 -470S□□ 285,000円 272,000円 315,000円 300,000円 4,745 4,075 620 3 21 2 転×1 -495S□□ 293,000円 281,000円 324,000円 310,000円 4,995 4,305 640 3 22 2 転×2 -515S□□ 301,000円 289,000円 334,000円 319,000円 5,195 4,485 660 3 23 2 転×2 -540S□□ 309,000円 297,000円 343,000円 328,000円 5,445 4,705 690 3 24 2 転×2 -560S□□ 317,000円 _305,000円 _352,000円 _338,000円 _{5,645 4,885 710 3 25 2} 転×2 -580S□□ 326,000円 313,000円 362,000円 347,000円 _{5,845 5,065 730 3 26 2} 転×2 -605S□□ 334,000円 322,000円 371,000円 356,000円 _{6,095 5,285 760 3 27 2} 転×2 -625S□□ 342,000円 330,000円 380,000円 366,000円 6,295 5,465 780 4 28 2 転×2 -650S□□ 350,000円 338,000円 390,000円 375,000円 6,545 5,695 800 4 29 2 転×2 -670S□□ 358,000円 346,000円 399,000円 384,000円 6,745 5,875 820 4 30 2 転×2 -690S□□ 367,000円 354,000円 408,000円 394,000円 6,945 6,045 850 4 31 2 転×2 -715S□□ 375,000円 _363,000円 _418,000円 _403,000円 _{7,195 6,275 870 4 32 2} 転×2

両開

き

NHGR（M）○○○-280W□□ 258,000円 238,000円 286,000円 260,000円 2,840 2,300 270×2 2 6×2 3 − -325W□□ 276,000円 _254,000円 _304,000円 _280,000円 _{3,290 2,690 300}×2 2 7×2 3 − -370W□□ 292,000円 272,000円 324,000円 298,000円 _{3,740 3,100 320}×2 2 8×2 3 − -415W□□ 308,000円 288,000円 342,000円 316,000円 4,190 3,510 340×2 2 9×2 3 − -460W□□ 324,000円 304,000円 360,000円 336,000円 4,640 3,920 360×2 4 10×2 3 − -500W□□ 340,000円 320,000円 380,000円 354,000円 5,040 4,260 390×2 4 11×2 3 − -545W□□ 358,000円 336,000円 398,000円 372,000円 5,490 4,670 410×2 4 12×2 3 − -590W□□ 374,000円 354,000円 416,000円 392,000円 5,940 5,080 430×2 4 13×2 3 − -635W□□ 390,000円 370,000円 436,000円 410,000円 6,390 5,470 460×2 4 14×2 3 転×2 -680W□□ 406,000円 _386,000円 _454,000円 _428,000円 _{6,840 5,880 480}×2 4 15×2 3 転×2 -720W□□ 422,000円 402,000円 472,000円 448,000円 _{7,240 6,240 500}×2 4 16×2 3 転×2 -765W□□ 440,000円 418,000円 492,000円 466,000円 _{7,690 6,630 530}×2 4 17×2 3 転×2 -810W□□ 456,000円 436,000円 510,000円 484,000円 8,140 7,040 550×2 4 18×2 3 転×2 -855W□□ 472,000円 452,000円 528,000円 504,000円 8,590 7,450 570×2 6 19×2 3 転×2 -900W□□ 488,000円 468,000円 548,000円 522,000円 9,040 7,860 590×2 6 20×2 3 転×2 -940W□□ 506,000円 484,000円 566,000円 540,000円 9,440 8,200 620×2 6 21×2 3 転×2 -985W□□ 522,000円 502,000円 584,000円 560,000円 9,890 8,610 640×2 6 22×2 3 転×2 -1030W□□ 538,000円 518,000円 604,000円 578,000円 _{10,340 9,020 660}×2 6 23×2 3 転×2

オプション価格表

□□内（カラーコード）／BK・SC・BZ・IW 品　名 型式コード 価　格 01:追加用中間落し棒(1本） 01AOP-□□ 2,800円 価格表中の車輪数 は写真を1（セット） とします。 受注生産品 14 130 転倒防止金具 G．L． 270 最大 幅 たたみ幅 開口幅 50 全幅 道路側 家 側 既設のアングルレール 200〈175〉［150］ 78 （ 1060 ）1260 220 22×22 18×22 50×130 50×130 アングルレール芯幅 85 以上 130 本体 幅 35 35 ■据付図（単位㎜） レール幅200㎜  図はH12−320S、（　）内はH10  〈　〉内はレール幅175㎜、［　］内はレール幅150㎜ 転=転倒防止金具

リフティング アコー HG-R

商品の色は印刷の性質上、実物と多少違うことがあります。 表示価格には消費税および工事費は含まれておりません。 アルミ押出形材 （陽極酸化・塗装複合被膜） 材 　 質

666

LTHG○□NK ステンカラー（片開き・H14-310Sサイズ） ステンカラー＋マロンブラウン 商品特長 本体は浮いたままなので、 既設レールがあっても施工OK。※ カ ラ ー ステンカラー SC ステンカラー＋ セピアブラウン SB ステンカラー＋ マロンブラウン MB ブラックつや消し BK ブロンズ BZ 高 　 さ H12 H14

住宅

道路側：シリンダー 家　側：キー溝式 鍵3本付 CAD 画 像 取 説 梱包価格 ダウンロード サービス リフォーム 対応

N

E

W

アルミタイプ 木調タイプ リフォーム対応アコーディオン門扉 ※ 吊元柱・戸当り柱部に 　レールがない場合に限る。 受注生産品 ア コ ー デ ィ オ ン 門扉 ク レ デ ィ バ リ ュ ー リ フ テ ィ ン グ ニ ュ ー タ イ ニ ー ク レ デ ィ オ レ ド ビ ビ オ ハ ピ ネ ス リ フ ォ ー ム 対応 ア コ ー デ ィ オ ン 門扉 既設塀 既設塀 吊元柱 ベースプレート 戸当り柱 ベースプレート 吊元柱 戸当り柱 80 130 130 85 以上 道路側 家 側 65以上 55以上 85 以上 全幅 50 既 設 柱 既 設 柱

既設のレールを残したままでも取り替え可能な

ノンレール・ノンキャスタータイプアコー。

注意事項 条件により施工できない場合がありますので、 発注前に必ず下記＜施工可能条件＞をご確認ください。 ＜施工可能条件＞ ① 厚み100㎜以上、奥行き1,000㎜以上の連続した土間があること （アスファルト面には施工不可）。 ②柱施工部の土間にクラック（ひび）が無いこと。 ③既設塀や既設柱から規定以上離して施工できること（図面参照）。 ※既設レールがある場合の施工条件はお問い合わせください。 _{※図は既設レールが無い場合}

注意 ●風の強い地域、また風の通り道等に使用する場合は06：追加用 中間落し棒をご使用ください。 注意 ●　　　　　　　です。 ●前後対称のデザイン。施錠位置の左右は現場で選択できます。 ●両開きは全型式、センター落し棒付です。 ●開口幅は回転収納180°の場合の数値です。回転収納90°の場合は片開き（全幅−340㎜）、両開き（全幅−580㎜）です。 ●あと施工アンカー工事は専門業者が行ってください。専門知識のない方が施工されますと不具合発生の原因になることがあります。 特注 ●両面シリンダー ●先頭キャスター部品（現場での取付となります。） ●ラミネートシートのセミオーダー色 受注生産品 コーディネイト商品 スマートポート（▶P.1514） アルミ システム塀 外装材・ 舗装材 門まわり・ ポーチ・門扉・ ポスト・照明 大型門扉・ 袖門扉 アコーディオン 門扉 フェンス 免震機能 間仕切り 手すり・ 防護柵・ 車止め テラス・ サイドヤード・ 汎用形材 デッキ カーポート・ シャッター 駐輪場 通路用 シェルター・ バス停 公共用 カーポート 休憩所・ サイン ゴミ 集積庫 緑化・ 雨水タンク・ プランター 参考資料
