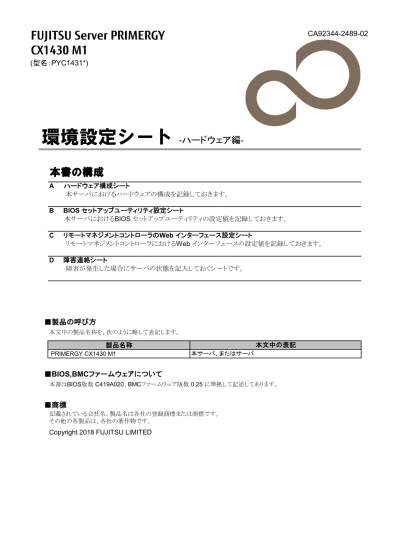

PRIMERGY 環境設定シート

(1)

FUJITSU Server PRIMERGY

CA92344-2489-02

CX1430 M1

(型名：PYC1431*)

本書の構成

　

■製品の呼び方

本文中の製品名称を、次のように略して表記します。

製品名称

PRIMERGY CX1430 M1

■BIOS,BMCファームウェアについて

本書は

_{BIOS版数 C419A020、BMCファームウェア版数 0.25 に準拠して記述してあります。}

■商標

記載されている会社名、製品名は各社の登録商標または商標です。

その他の各製品は、各社の著作物です。

Copyright 2018 FUJITSU LIMITED

本文中の表記

本サーバ、またはサーバ

環境設定シート

-ハードウェア編-A 　ハードウェア構成シート

　　

_{本サーバにおけるハードウェアの構成を記録しておきます。}

B BIOS セットアップユーティリティ設定シート

本サーバにおけるBIOS セットアップユーティリティの設定値を記録しておきます。

C リモートマネジメントコントローラのWeb インターフェース設定シート

リモートマネジメントコントローラにおけるWeb インターフェースの設定値を記録しておきます。

D 障害連絡シート

障害が発生した場合にサーバの状態を記入しておくシートです。

(2)

A ハードウェア構成シート

本サーバにおけるハードウェアの構成を記録しておきます。

選択構成箇所については、選択した構成の（）内に

レ

を付けておきます。

■

RAMモジュール

■

CPU

( )

■

PCIカード

■ 内蔵ストレージデバイス

DIMM-1B

DIMM-1A

搭載位置

搭載

RAMモジュール

DIMM-2B

( )

HDD-1

( )

搭載CPU

PCIスロット位置

PCI-1

HDD-0

( )

拡張カード

内蔵ストレージデバイス

搭載位置

DIMM-2A

(3)

B BIOSセットアップユーティリティ設定シート

本サーバにおける

BIOS セットアップユーティリティの設定値を記録しておきます。

ご購入時の設定値から設定を変更していない場合は、「（　）ご購入時設定を変更していない」に

レ

を付けてください。

設定を変更した場合は、「設定値」欄の（

）内に

レ

を付けてください。

（ただし、「ご購入時設定」欄に網掛けしてある項目については、変更禁止です）

BIOS セットアップユーティリティは以下の方法で起動します。

POST 中、画面に下記メッセージが表示されている間に、【F2】または【Delete】キーを押してください。

POST 終了後、BIOS セットアップユーティリティのMain メニューが表示されます。

<F2> or <Delete> BIOS Setup　- <F12> Boot Menu

BIOS セットアップユーティリティを起動する前にシステムが起動してしまった場合は、

【Ctrl】＋【Alt】＋【Del】キーを押して、システムを再起動してください。

B.1 Mainメニュー

（

）ご購入時設定を変更していない

設定値 BIOS Information

BIOS Vendor American Megatrends Core Version x.x.x.x

Compliancy UEFI 2.4; PI 1.3 Project Version C419Axxx

Build Date and Time MM/DD/YYYY HH:MM:SS Memory Information

Total Memory xxxxxxMB 表示のみ Checksum xxxx 表示のみ System Language English

> System Information ■System情報確認画面へ System Date MM/DD/YYYY 現在の日付を表示／入力 System Time HH:MM:SS 現在の時刻を表示／入力 Access Level Administrator

B.2 Advancedメニュー

設定値 > iSCSI Configuration ■iSCSI Configurationサブメニューへ

> Intel(R) Ethernet Connection X552/X557-AT ■Intel(R) Ethernet Connection X552/X557-AT 10GBASE-T 　MACアドレスを表示 10GBASE-T サブメニュー(1)へ

> Intel(R) Ethernet Connection X552/X557-AT ■Intel(R) Ethernet Connection X552/X557-AT 10GBASE-T 　MACアドレスを表示 10GBASE-T サブメニュー(2)へ

> Intel(R) I210 Gigabit Network Connection MACアドレスを表示 *1 ■Intel(R) I210 Gigabit Network Connection サブメニューへ > *2

> Driver Health ■Driver Healthサブメニューへ > Trusted Computing ■Trusted Computingサブメニューへ

> Onboard Devices Configuration ■Onboard Devices Configurationサブメニューへ > PCI Subsystem Settings ■PCI Subsystem Settingsサブメニューへ > PCI Status ■PCI Statusサブメニューへ

> CPU Configuration ■CPU Configurationサブメニューへ > Memory Status ■Memory Statusサブメニューへ > Memory Configuration ■Memory Configurationサブメニューへ > SATA Configuration ■SATA Configurationサブメニューへ > CSM Configuration ■CSM Configurationサブメニューへ > USB Configuration ■USB Configurationサブメニューへ

> Network Stack Configuration ■Network Stack Configurationサブメニューへ > Option ROM Configuration ■Option ROM Configuration サブメニューへ

設定項目ご購入時設定

*1: [Server Mgmt]-[BMC network configuration]-[Management LAN Port]が[Shared]のとき表示 *2: 装置構成によって、コントローラカードのConfiguration Utilityメニューを表示。

(4)

■

_{iSCSI Configurationサブメニュー}

（）ご購入時設定を変更していない

設定値 iSCSI Initiator Name [ ] > ADD an Attempt

> Delete Attempts > Change Attempt Order

■

_{Intel(R) Ethernet Connection X552/X557-AT}

10GBASE-T サブメニュー (1)

（

）ご購入時設定を変更していない

設定値 > NIC Configuration ■NIC Configurationサブメニューへ

Blink LEDs 0 [ ] UEFI Drinver 表示のみ Adapter PBA 表示のみ Device Name 表示のみ Chip Type 表示のみ PCI Device ID 表示のみ PCI Address 表示のみ Link Status [Disconnected] 表示のみ MAC Address XX:XX:XX:XX:XX:XX 表示のみ Virtual MAC Address XX:XX:XX:XX:XX:XX 表示のみ

■

_{Intel(R) Ethernet Connection X552/X557-AT}

10GBASE-T サブメニュー (2)

（

）ご購入時設定を変更していない

■

_{Intel(R) I210 Gigabit Network Connection サブメニュー}

（

）ご購入時設定を変更していない

ご購入時設定 *1

設定項目ご購入時設定 *1 設定項目ご購入時設定

設定項目ご購入時設定 *1

(5)

■

_{NIC Configurationサブメニュー}

（）ご購入時設定を変更していない

設定値 Link Speed [Auto Negotiates]

Wake on LAN Disabled ( )Disabled ( )Enabled

■

_{Driver Healthサブメニュー}

（

）ご購入時設定を変更していない

設定値 > Intel(R) 10GbE Driver x.x.xx x64 Healthy

> Intel(R) 10GbE Driver x.x.xx x64 Healthy > Intel(R) PRO/1000 x.x.xx PCI-E *1 Healthy > *2

*1: [Server Mgmt]-[BMC network configuration]-[Management LAN Port]が[Shared]のとき表示

■

_{Trusted Computingサブメニュー}

（

）ご購入時設定を変更していない

設定値 Trusted Computing

TPM Support Enabled ( )Disabled ( )Enabled Pending TPM operation *1 *2 None ( )None ( )TPM Clear Current TPM Status Information *1

TPM 2.0 Device Found *1 表示のみ *1: [TPM Support] が[Enabled]かつTPM搭載時に表示

*2: [TPM State] が[Enabled]のとき選択可能

■

_{Onboard Devices Configurationサブメニュー}

（）ご購入時設定を変更していない

設定値 Onboard Devices Configuration

LAN X557 Port1 Controller Enabled ( )Disabled ( )Enabled LAN X557 Port2 Controller Enabled ( )Disabled ( )Enabled

■

_{PCI Subsystem Settingsサブメニュー}

（）ご購入時設定を変更していない

設定値 PCI Subsystem Settings

ASPM Support Disabled ( )Disabled ( )L1 Only Above 4G Decoding Disabled ( )Disabled ( )Enabled DMI Control Auto ( )Auto ( )Gen1 ( )Gen2 SR-IOV Support Disabled ( )Disabled ( )Enabled

設定項目ご購入時設定設定項目ご購入時設定 *2: 装置構成によって、コントローラカードのConfiguration Utilityメニューを表示。設定項目ご購入時設定設定項目ご購入時設定 *1 設定項目ご購入時設定

(6)

■

_{PCI Statusサブメニュー}

（）ご購入時設定を変更していない

設定値 PCI Status

PCI Slot Status Enabled ( )Enabled ( )Failed ( )Empty

■

_{CPU Configurationサブメニュー}

（

）ご購入時設定を変更していない

設定値 CPU Configuration

Hyper-Threading [ALL] Enabled ( )Disabled ( )Enabled Active Processor Cores 0 [ ] (0-16) Hardware Prefetcher Enabled ( )Disabled ( )Enabled Adjacent Canhe Line Prefetch Enabled ( )Disabled ( )Enabled DCU Streamer Prefetcher Enabled ( )Disabled ( )Enabled DCU IP Prefetcher Enabled ( )Disabled ( )Enabled Intel Virtualization Technology Enabled ( )Disabled ( )Enabled VT-d Enabled ( )Disabled ( )Enabled Intel TXT Support Disabled ( )Disabled ( )Enabled

Power Technology Custom ( )Disabled ( )Energy Efficient ( )Custom HWPM Support *1 HWPM NATIVE MODE ( )Disabled ( )HWPM NATIVE MODE

( )HWPM OOB MODE Enhanced SpeedStep *1 Enabled ( )Disabled ( )Enabled Turbo Mode *1*2 Enabled ( )Disabled ( )Enabled Override OS Energy Performance *1 Disabled ( )Disabled ( )Enabled

Energy Performance *1 Balanced Performance ( )Performance ( )Balanced Performance ( )Balanced Energy ( )Energy Efficient CPU C1E Support *1 Enabled ( )Disabled ( )Enabled

Autonomous C-State Support *1 Disabled ( )Disabled ( )Enabled CPU C3 report *1 Disabled ( )Disabled ( )Enabled CPU C6 report *1 Disabled ( )Disabled ( )Enabled

Package C State limit* 1 C0 ( )C0 ( )C2 ( )C6 ( )C6(Retention) Execute Disable Bit Enabled ( )Disabled ( )Enabled

Uncore Frequency Override Disabled ( )Disabled ( )Enabled

■

_{Memory Statusサブメニュー}

（

）ご購入時設定を変更していない

設定値 Memory Status

DIMM-1A Enabled ( )Enabled ( )Disabled ( )Failed ( )Empty DIMM-2A Enabled ( )Enabled ( )Disabled ( )Failed ( )Empty DIMM-1B Enabled ( )Enabled ( )Disabled ( )Failed ( )Empty DIMM-2B Enabled ( )Enabled ( )Disabled ( )Failed ( )Empty

■

_{Memory Configurationサブメニュー}

（

）ご購入時設定を変更していない

設定値 Memory Configuration

Patrol Scrub Enabled ( )Disabled ( )Enabled ご購入時設定設定項目ご購入時設定 *1 *1: [Power Technology]が[Custom]のとき表示設定項目ご購入時設定設定項目ご購入時設定 *2: [Enhanced SpeedStep]が[Enabled]のとき表示設定項目

(7)

■

_{SATA Configurationサブメニュー}

（）ご購入時設定を変更していない

設定値 SATA Configuration

SATA Controller Enabled ( )Disabled ( )Enabled Configure SATA as *1 AHCI ( )IDE ( )AHCI SATA Port0 表示のみ

Port 0 *2 Enabled ( )Disabled ( )Enabled SATA Port1 表示のみ

Port 1 *2 Enabled ( )Disabled ( )Enabled *1: [SATA Controller]が[Enabled]のとき表示

*2: [SATA Mode]が[AHCI Mode]のとき表示

■

_{CSM Configurationサブメニュー}

（

）ご購入時設定を変更していない

設定値 Compatibility Support Module Configuration

Launch CSM Enabled ( )Disabled ( )Enabled Boot option filter *1 UEFI ( )Legacy ( )UEFI

Launch PXE OpROM Policy *1 UEFI ( )Do not launch ( )UEFI ( )Legacy Launch Storage OpROM policy *1 UEFI ( )Do not launch ( )UEFI ( )Legacy Other PCI device ROM priority *1 UEFI ( )Do not launch ( )UEFI ( )Legacy *1: [Launch CSM]が[Enabled]の場合に表示されます。

■

_{USB Configurationサブメニュー}

（

）ご購入時設定を変更していない

設定値 USB Configuration

Legacy USB Support Auto ( )Enabled ( )Disabled ( )Auto > USB Port Control ■USB Port Securityサブメニューへ

■

_{USB Port Controlサブメニュー}

（）ご購入時設定を変更していない

設定値 USB Port Control

Front USB Port1 Enabled ( )Disabled ( )Enabled Front USB Port2 Enabled ( )Disabled ( )Enabled

設定項目ご購入時設定設定項目ご購入時設定設定項目ご購入時設定

(8)

■

_{Network Stack Configurationサブメニュー}

（）ご購入時設定を変更していない

設定値 Network Stack Enabled ( )Disabled ( )Enabled Ipv4 PXE Support *1 Enabled ( )Disabled ( )Enabled Ipv6 PXE Support *1 Enabled ( )Disabled ( )Enabled *1: [Network Stack]が[Enabled]の場合に表示されます。

■

_{Option ROM Configurationサブメニュー}

（）ご購入時設定を変更していない

設定値 Option ROM Configuration

Launch Slot 1 OpROM Enabled ( )Disabled ( )Enabled 設定項目ご購入時設定

(9)

B.3 Securityメニュー

（

）ご購入時設定を変更していない

設定値 Administrator Password Administrator Password の設定 User Password *1 User Password の設定 Skip Password on WOL *2 Disabled ( )Disabled ( )Enabled User Password on Boot *2 On Every Boot ( )On Every Boot ( )Disabled

> Secure Boot Configuration ■Secure Boot Configurationサブメニューへ *1: [Administrator Password] 設定時に表示。

*2: [User Password] 設定時に選択可能。

■

_{Secure Boot Configurationサブメニュー}

（）ご購入時設定を変更していない

設定値 System Mode 状態を表示

Secure Boot 状態を表示 Vendor Keys 状態を表示

Secure Boot control Disabled ( )Disabled ( )Enabled Secure Boot Mode Standard ( )Standard ( )Custom > Key Management *1 ■Key Managementサブメニューへ *1: [Secuer Boot Mode]が[Custom]の場合、選択可能。

■

Key Managementサブメニュー

（

）ご購入時設定を変更していない

設定値 Key Management Administrator Password の設定の有無を表示 Factory Default Key Provision Enabled ( )Disabled ( )Enabled

> Enroll All Factory Default Keys *1 > Delete all Secure Boot variables *2 > Save all Secure Boot variables

> Platform Key(PK) 状態を表示 _{( )Set New Key ( )Delete Key}

> Key Exchange Keys 状態を表示 _{( )Set New Key ( )Append Key ( )Delete Key} > Authorized Signatures 状態を表示 _{( )Set New Key ( )Append Key ( )Delete Key} > Forbidden Signatures 状態を表示 _{( )Set New Key ( )Append Key ( )Delete Key} > Authorized TimeStamps 状態を表示 _{( )Set New Key ( )Append Key}

*1: [Factory Default Key Provision]が[Enabled]のとき表示 *2: [Factory Default Key Provision]が[Disabled]のとき表示

(10)

B.4 Powerメニュー

（

）ご購入時設定を変更していない

設定値 Power Settings

> Wake-Up Resources ■Wake-Up Resourcesサブメニューへ

■

_{Wake-Up Resourcesサブメニュー}

（

）ご購入時設定を変更していない

設定値 Wake-Up Resources

LAN Enabled ( )Disabled ( )Enabled

Wake On LAN boot *1 Boot Sequence ( )Boot Sequence ( )Force LAN Boot *1: [LAN]が[Enabled]の場合に選択可能。

設定項目ご購入時設定設定項目ご購入時設定

(11)

B.5 Server Mgmtメニュー

（

）ご購入時設定を変更していない

設定値 BMC Self Test Status 状態を表示表示のみ

BMC Device ID 状態を表示表示のみ BMC Device Revision 状態を表示表示のみ BMC Firmware Revision 状態を表示表示のみ IPMI Version 状態を表示表示のみ

Asset Tag [ 　　　　　　　 ] Event Log Full Mode Overwrite ( )Overwrite ( )Maintain

Power Failure Recovery Previous State ( )Always Off ( )Previous State ( )Always On FRB-2 Timer Disabled ( )Disabled ( )Enabled

FRB-2 Timer timeout *1 6 minutes FRB-2 Timer Policy *1 Do Nothing

> BMC Network configuration ■BMC Network configurationサブメニューへ > Console Redirection ■Console Redirectionサブメニューへ *1: [FRB-2 Timer]が[Enabledc]の場合、選択可能。

■

_{BMC Network configurationサブメニュー}

（）ご購入時設定を変更していない

設定値 BMC network configuration

Management LAN Port Management ( )Management ( )Shared Configure IPV4 support

Lan channel 1

Configuration Address source Unspecified ( )Unspecified ( )Static ( )DynamicBmcDhcp ( )DynamicBmcNonDhcp Current 状態を表示 Configuration Address source *1 Station IP Address *2 状態を表示 [ . . . ] Subnet Mask *2 状態を表示 [ . . . ] Station MAC address *2 状態を表示

Router IP address *2 状態を表示 [ . . . ] Router MAC address *2 状態を表示 [ . . . ] Configure IPV6 support

Lan channel 1

IPV6 support Enabled ( )Disabled ( )Enabled

Configuration Address source Unspecified ( )Unspecified ( )Static ( )DynamicBmcDhcp Current 状態を表示

Configuration Address source *3 *4

Station IPV6 address *3 *5 状態を表示 [ : : : : : : : ] Prefix Length *3 *5 状態を表示 [ ]

IPV6 Router1 IP Address *3 *5 状態を表示 [ : : : : : : : ] IPV6 address status *3 *4 Active

IPV6 DHCP Algorithm *3 *4 DHCPv6

*1: Configure IPV4 supportの[Configuration Address source]が[Static]の場合、表示されません。

*2: Configure IPV4 supportの[Configuration Address source]が[Unspecified], [DynamicBmcDhcp]または[DynamicBmcNonDhcp]の場合、状態を表示します。また、Configure IPV4 supportの[Configuration Address source]が[Static]の場合、設定可能。

*3: Configure IPV6 supportの[Configuration Address source]が[Static]の場合、表示されません。 *4: Configure IPV6 supportの[Configuration Address source]が[Static]の場合、表示されません。

*5: Configure IPV6 supportの[Configuration Address source]が[Unspecified]または[DynamicBmcDhcp]の場合、状態を表示します。また、Configure IPV6 supportの[Configuration Address source]が[Static]の場合、設定可能。

設定項目ご購入時設定設定項目ご購入時設定

(12)

■

_{Console Redirectionサブメニュー}

（）ご購入時設定を変更していない

設定値 COM1

Console Redirection Enabled ( )Disabled ( )Enabled

> Console Redirection Settings ■Console Redirection Settingsサブメニューへ Serial Port for Out-of-Band Management/

Windows Emergency Management Services (EMC)

Console Redirection Enabled ( )Disabled ( )Enabled

> Console Redirection Settings ■Console Redirection Settingsサブメニューへ

■

_{Console Redirection Settingsサブメニュー (COM1)}

（

）ご購入時設定を変更していない

設定値 COM1

Console Redirection Settings

Terminal Type ANSI ( )VT100 ( )VT100+ ( )VT-UTF8 ( )ANSI Bits per second 115200 ( )9600 ( )19200 ( )38400 ( )57600 ( )115200 Date Bits 8 ( )7 ( )8

Parity None ( )None ( )Even ( )Odd ( )Mark ( )Space Stop Bits 1 ( )1 ( )2

Flow Control None ( )None ( )Hardware RTS/CTS VT-UTF8 Combo Key Support Enabled ( )Disabled ( )Enabled Recorder Mode Disabled ( )Disabled ( )Enabled Resolution 100x31 Disabled ( )Disabled ( )Enabled Legacy OS Redirection Resolution 80x24 ( )80x24 ( )80x25

Putty KeyPad VT100 ( )VT100 ( )LINUX ( )XTERMR6 ( )SCO ( )ESCN ( )VT400

Redirection After BIOS POST Always Enabled ( )Always Enabled ( )BootLoader

■

_{Console Redirection Settingsサブメニュー}

(Serial Port for Out-of-Band Management/

Windows Emergency Management Services (EMC))

（

）ご購入時設定を変更していない

設定値

Terminal Type VT-UTF8 ( )VT100 ( )VT100+ ( )VT-UTF8 ( )ANSI Bits per second 115200 ( )9600 ( )19200 ( )57600 ( )115200

Flow Control None ( )None ( )Hardware RTS/CTS ( )Software Xon/Xoff Date Bits 8 Parity None Stop Bits 1 設定項目ご購入時設定設定項目ご購入時設定設定項目ご購入時設定

(13)

B.6 Bootメニュー

（

）ご購入時設定を変更していない

設定値 Boot Configuration

Bootup NumLock State Off ( )On ( )Off

Quiet Boot Disabled ( )Disabled ( )Enabled PXE Boot Option Retry Disabled ( )Disabled ( )Enabled Boot Option Priorities

Boot Option #1 接続デバイスに依存 Boot Option #2 接続デバイスに依存 Boot Option #3 接続デバイスに依存 Boot Option #4 接続デバイスに依存 Boot Option #5 接続デバイスに依存 Boot Option #6 接続デバイスに依存

B.7 Save & Exitメニュー

（

）ご購入時設定を変更していない

設定値 Save Options

Save Changes and Exit Discard Changes and Exit Save Changes and Reset Discard Changes and Reset Save Changes

Discard Changes Default Options Restore Defaults Save as User Defaults Restore User Defaults Boot Override Boot Option #1 接続デバイスに依存 Boot Option #2 接続デバイスに依存 Boot Option #3 接続デバイスに依存 Boot Option #4 接続デバイスに依存 Boot Option #5 接続デバイスに依存 Boot Option #6 接続デバイスに依存設定項目ご購入時設定設定項目ご購入時設定

(14)

C BMCのWebインターフェース設定シート

BMCにおける、Web インターフェースの設定値を記録しておきます。

C.1 Media Redirection Settingsの設定項目

C.1.1 General Settingsの設定項目

（

）ご購入時設定を変更していない

設定値 Remote Media Support Enabled ( )Disabled ( )Enabled Mount CD/DVD ( )Disabled ( )Enabled

Server Address for CD/DVD Images [ ] Path in server [ ] Share Type for CD/DVD ( )nfs ( )cifs

Domain Name [ ] Username [ ] Password [ ] Same settings for Floppy/ Disabled ( )Disabled ( )Enabled

Harddisk Images

Mount Floppy Disabled ( )Disabled ( )Enabled

Server Address for Floppy Images [ ] Path in server [ ] Share Type for Floppy ( )nfs ( )cifs

Domain Name [ ] Username [ ] Password [ ] Mount Harddisk Disabled ( )Disabled ( )Enabled

Server Address for Harddisk Images [ ] Path in server [ ] Share Type for Harddisk ( )nfs ( )cifs

Domain Name [ ] Username [ ] Password [ ]

C.1.2 VMedia Instance Settingsの設定項目

（）ご購入時設定を変更していない

設定値 Floppy device instances 1 ( )0 ( )1 ( )2 ( )3 ( )4 CD/DVD device instances 1 ( )0 ( )1 ( )2 ( )3 ( )4 Hard disk instances 1 ( )0 ( )1 ( )2 ( )3 ( )4 Power Save Mode Disabled ( )Disabled ( )Enabled

C.1.3 Remote Sessionの設定項目

（）ご購入時設定を変更していない

設定値 KVM Single Port Application

Enabled

( )Disabled ( )Enabled

Keyboard Language Japanese(JP) ( )Auto Detect(AD) ( )English US(US) ( )German Germany(DE) ( )Japanese(JP)

Retry Count 3 [ ] Retry Time Interval(Seconds) 10 [ ] Server Monitor OFF Feature Status Enabled ( )Disabled ( )Enabled

Automatically OFF Server Monitor, Disabled ( )Disabled ( )Enabled When KVM Launches

(15)

C.2 Network Settingsの設定項目

C.2.1 Network IP Settingsの設定項目

（

）ご購入時設定を変更していない

設定値 Enable LAN Enabled ( )Disabled ( )Enabled LAN Interface eth0

MAC Address [ ] Enable IPv4 Enabled ( )Disabled ( )Enabled

Enable IPv4 DHCP Disabled ( )Disabled ( )Enabled

IPv4 Address [ ] Subnet Mask [ ] Default Gateway [ ] Enable IPv6 Enabled ( )Disabled ( )Enabled

Enable IPv4 DHCP Disabled ( )Disabled ( )Enabled

IPv4 Address [ ] Subnet Mask [ ] Default Gateway [ ] Enable VLAN Disabled ( )Disabled ( )Enabled

VLAN ID 0 [ ] VLAN Priority 0 [ ]

C.2.2 Network Link Configurationの設定項目

（）ご購入時設定を変更していない

設定値 LAN Interface eth0

Auto Negotiation Enabled ( )Disabled ( )Enabled Link Speed Link Speedの表示表示のみ

Duplex Mode FULL Duplex ( )HALF Duplex ( )FULL Duplex

C.2.3 DNS Configurationの設定項目

（

）ご購入時設定を変更していない

設定値 DNS Enabled

Enabled ( )Disabled ( )Enabled mDNS Enabled Disabled ( )Disabled ( )Enabled Host Name Setting Automatic ( )Automatic ( )Manual

Host Name [ ] BMC Registration Settings

BMC Interface: eth0

Register BMC Enabled ( )Disabled ( )Enabled

Registration method: Nsupdate ( )Nsupdate ( )DHCP Client FQDN ( )Hostname TSIG Configuration

TSIG Authentication Enabled Disabled ( )Disabled ( )Enabled Current TSIG Private File Info Not Available

New TSIG Private File Nsupdate ( )Nsupdate ( )DHCP Client FQDN ( )Hostname Domain Setting Manual ( )Automatic ( )Manual

Domain Name [ ] Domain Name Server Setting Manual ( )Automatic ( )Manual

DNS Server 1 [ ] DNS Server 2 [ ] DNS Server 3 [ ] 設定項目ご購入時設定設定項目ご購入時設定設定項目ご購入時設定

(16)

C.3 Platform Event Filtersの設定項目

C.3.1 Event Filterの設定項目

設定値 Enable this filter Enabled ( )Disabled ( )Enabled

Event severity to trigger Any severity ( )Any severity ( )New monitor state

( )New information ( )Normal state ( )Clitical state ( )Non-Recoverable state

Power Action None ( )None ( )Power Down ( )Power Cycle ( )Reset Alert Policy Group Number 1 1 - 15 [ ]

Raw Data Enabled ( )Disabled ( )Enabled Generator ID 1 255

Generator ID 2 255

Generator Type ( )Slave ( )Software

Slave Address/Software ID [ ] Channel Number 0

IPMB Device LUM 0

Sensor type All Sensors [ ] Sensor name All Sensors [ ] Event Options All Events ( )All Events

Event trigger 255 Event Data 1 AND Mask 0 Event Data 1 Compare 1 0 Event Data 1 Compare 2 0 Event Data 2 AND Mask 0 Event Data 2 Compare 1 0 Event Data 2 Compare 2 0 Event Data 3 AND Mask 0 Event Data 3 Compare 1 0 Event Data 3 Compare 2 0

C.3.2 Alert Policiesの設定項目

設定値 Policy Group Number 1 1 - 15 [ ]

Enable this alert Enabled ( )Disabled ( )Enabled

Policy Action Always send alert to ( )Always send alert to this destination this destination ( )If previous successful,skip this and continue

(if configured)

( )If previous successful,stop alerting further ( )If previous successful,switch to another channel (if configured)

( )If previous successful,switch to methods (if configured)

LAN Channel 1

Destination Selector 1 1 - 15 [ ]

Event Specific Alert String Enabled ( )Disabled ( )Enabled Alert String Key 0

C.3.3 LAN Destinationsの設定項目

設定値 Select the LAN Channel 1

Select SNMP trap version 3

Engine ID [ ] LAN Channel

1 LAN Destination 1

Destination Type SNMP Trap ( )SNMP Trap ( )E-Mail

SNMP Destination Address [ ] BMC Username [ ] Email Subject [ ] Email Message [ ] 設定項目ご購入時設定設定項目ご購入時設定設定項目ご購入時設定

(17)

C.4 SMTP Settingsの設定項目

（）ご購入時設定を変更していない

設定値 LAN Interface et0

Sender Email ID [ ] Primary SMTP Support Enabled ( )Disabled ( )Enabled

Primary Server Name [ ] Primary Server IP [ ] Primary SMTP port 25 [ ] Primary Secure SMTP port 465 [ ] Primary SMTP Authentication Disabled ( )Disabled ( )Enabled

Primary Username [ ] Primary Password [ ] Primary SMTP SSLTLS Enable Disabled ( )Disabled ( )Enabled

Primary SMTP STARTTLS Enable Disabled ( )Disabled ( )Enabled Secondary SMTP Support Disabled ( )Disabled ( )Enabled

C.5 SSL Settingsの設定項目

C.5.1 View SSL Certificate の設定項目

（

）ご購入時設定を変更していない

設定値 Certificate Version 3 Serial Number [ ] Signature Algorithm [ ] Public Key [ ] Issuer Common Name (CN) [ ] Issuer Organization (O) [ ] Issuer Organization Unit (OU) [ ] Issuer City or Locality (L) [ ] Issuer State or Province (ST) [ ] Issuer Country (C) [ ] Issuer Email Address [ ] Valid From [ ] Valid Till [ ] Issued to Common Name (CN) [ ] Issued to Organization (O) [ ] Issuer Organization Unit (OU) [ ] Issuer City or Locality (L) [ ] Issuer State or Province (ST) [ ] Issuer Country (C) [ ] Issuer Email Address [ ]

C.5.2 Generate SSL Certificateの設定項目

（）ご購入時設定を変更していない

設定値 Common Name (CN) [ ] Organization (O) [ ] Organization Unit (OU) [ ] City or Locality (L) [ ] State or Province (ST) [ ] Country (C) [ ] Email Address [ ] Valid for [ ] Key Length 512 [ ( )512 ( )1024 ] bits

(18)

C.5.3 Upload SSL Certificate の設定項目

（

）ご購入時設定を変更していない

設定値

Current Certificate [ ] New Certificate [ ] Current Private Key [ ] New Private Key [ ]

C.6 User Managementの設定項目

（

）ご購入時設定を変更していない

設定値 Username

[ ] Change Password Disabled ( )Disabled ( )Enabled

Password Size ( )16 Bytes ( )20 Bytes

Password [ ] Confirm Password [ ] Enable User Access Enabled ( )Disabled ( )Enabled

Network Privilege Administrator ( )User ( )Administrator ( )Operator ( )None Serial Privilege None ( )User ( )Administrator ( )Operator ( )None SNMP Access Disabled ( )Disabled ( )Enabled

SNMP Access level Read Only ( )Read Only ( )Read Write SNMP Authentication Protocol SHA ( )SHA ( )MD5

SNMP Privacy Protocol DES ( )DES ( )AES

Email Format AMI-Format ( )AMI-Format ( )FixedSubject-Format

Email ID [ ] Existing SSH Key Not Available

Upload SSH Key [ ] 設定項目ご購入時設定

(19)

Ｄ障害連絡シート

□ PRIMERGY CX1430 M1

( 型名：　 )

　

OS

有・無

モデル名・型名

　設定環境

LAN・WAN環境

　発生日時

　現象

添付資料

何をしているときに何が起きたか。

画面にどのようなメッセージが表示されたか。

(20)

PRIMERGY 環境設定シート

FUJITSU Server PRIMERGY

CA92344-2489-02

CX1430 M1

(型名：PYC1431*)

本書の構成

■製品の呼び方

本文中の製品名称を、次のように略して表記します。

製品名称

PRIMERGY CX1430 M1

■BIOS,BMCファームウェアについて

本書は

BIOS版数 C419A020、BMCファームウェア版数 0.25 に準拠して記述してあります。

■商標

記載されている会社名、製品名は各社の登録商標または商標です。

その他の各製品は、各社の著作物です。

Copyright 2018 FUJITSU LIMITED

本文中の表記

本サーバ、またはサーバ

環境設定シート

-ハードウェア編-A ハードウェア構成シート

本サーバにおけるハードウェアの構成を記録しておきます。

B BIOS セットアップユーティリティ設定シート

本サーバにおけるBIOS セットアップユーティリティの設定値を記録しておきます。

C リモートマネジメントコントローラのWeb インターフェース設定シート

リモートマネジメントコントローラにおけるWeb インターフェースの設定値を記録しておきます。

D 障害連絡シート

障害が発生した場合にサーバの状態を記入しておくシートです。

A ハードウェア構成シート

本サーバにおけるハードウェアの構成を記録しておきます。

選択構成箇所については、選択した構成の（ ）内に

レ

を付けておきます。

■

RAMモジュール

■

CPU

( )

■

PCIカード

■ 内蔵ストレージデバイス

DIMM-1B

DIMM-1A

搭載位置

搭載

RAMモジュール

DIMM-2B

( )

( )

HDD-1

( )

( )

搭載CPU

PCIスロット位置

PCI-1

HDD-0

( )

拡張カード

内蔵ストレージデバイス

搭載位置

DIMM-2A

B BIOSセットアップユーティリティ設定シート

本サーバにおける

BIOS セットアップユーティリティの設定値を記録しておきます。

ご購入時の設定値から設定を変更していない場合は、「（ ）ご購入時設定を変更していない」に

レ

を付けてください。

設定を変更した場合は、「設定値」欄の（

）内に

レ

を付けてください。

（ただし、「ご購入時設定」欄に網掛けしてある項目については、変更禁止です）

BIOS セットアップユーティリティは以下の方法で起動します。

POST 中、画面に下記メッセージが表示されている間に、【F2】または【Delete】キーを押してください。

POST 終了後、BIOS セットアップユーティリティのMain メニューが表示されます。

<F2> or <Delete> BIOS Setup - <F12> Boot Menu

BIOS セットアップユーティリティを起動する前にシステムが起動してしまった場合は、

【Ctrl】＋【Alt】＋【Del】キーを押して、システムを再起動してください。

B.1 Mainメニュー

（

_{BIOS版数 C419A020、BMCファームウェア版数 0.25 に準拠して記述してあります。}

-ハードウェア編-A 　ハードウェア構成シート

_{本サーバにおけるハードウェアの構成を記録しておきます。}

選択構成箇所については、選択した構成の（）内に

ご購入時の設定値から設定を変更していない場合は、「（　）ご購入時設定を変更していない」に

<F2> or <Delete> BIOS Setup　- <F12> Boot Menu

）ご購入時設定を変更していない

_{iSCSI Configurationサブメニュー}

（）ご購入時設定を変更していない

_{Intel(R) Ethernet Connection X552/X557-AT}

）ご購入時設定を変更していない

_{Intel(R) Ethernet Connection X552/X557-AT}

）ご購入時設定を変更していない

_{Intel(R) I210 Gigabit Network Connection サブメニュー}

）ご購入時設定を変更していない

_{NIC Configurationサブメニュー}

（）ご購入時設定を変更していない

_{Driver Healthサブメニュー}

）ご購入時設定を変更していない

_{Trusted Computingサブメニュー}

）ご購入時設定を変更していない

_{Onboard Devices Configurationサブメニュー}

（）ご購入時設定を変更していない

_{PCI Subsystem Settingsサブメニュー}

（）ご購入時設定を変更していない

_{PCI Statusサブメニュー}

（）ご購入時設定を変更していない

_{CPU Configurationサブメニュー}

）ご購入時設定を変更していない

_{Memory Statusサブメニュー}

）ご購入時設定を変更していない

_{Memory Configurationサブメニュー}

）ご購入時設定を変更していない

_{SATA Configurationサブメニュー}

（）ご購入時設定を変更していない

_{CSM Configurationサブメニュー}

）ご購入時設定を変更していない

_{USB Configurationサブメニュー}

）ご購入時設定を変更していない

_{USB Port Controlサブメニュー}

（）ご購入時設定を変更していない

_{Network Stack Configurationサブメニュー}
