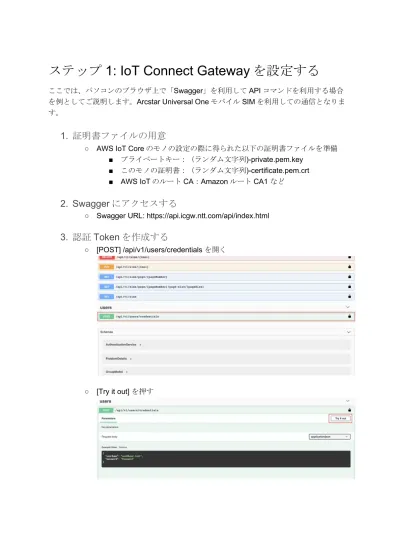

ステップ 1: IoT Connect Gateway を設定する ここでは パソコンのブラウザ上で Swagger を利用して API コマンドを利用する場合を例としてご説明します Arcstar Universal One モバイル SIM を利用しての通信となります 1. 証明書ファイルの用意

ステップ

1: IoT Connect Gateway を設定する

ここでは、パソコンのブラウザ上で「Swagger」を利用して API コマンドを利用する場合

を例としてご説明します。Arcstar Universal One モバイル SIM を利用しての通信となりま

す。

1. 証明書ファイルの用意

○ AWS IoT Core のモノの設定の際に得られた以下の証明書ファイルを準備 ■ プライベートキー：（ランダム文字列)-private.pem.key

■ このモノの証明書：（ランダム文字列)-certificate.pem.crt ■ AWS IoT のルート CA：Amazon ルート CA1 など

2. Swagger にアクセスする

○ Swagger URL: https://api.icgw.ntt.com/api/index.html

3. 認証 Token を作成する

○ [POST] /api/v1/users/credentials を開く

○ Request body 欄に以下を追加 { "userName": "お客様のユーザ名", "password": "お客様のパスワード" } ○ [Execute] を押すと token が作成される

※curl で送信したいユーザは、 [Execute] 押下後 curl 欄に表示されるコマン

4. 作成した Token を使用し、Authorize を実施する

○ [Authorize] を押す

○ Value 欄に「Bearer（半角スペース）」を入力して 2 で作成した token を貼 り付け、 [Authorize] を押す

プロトコル変換設定（

MQTT/AWS IoT の場合）

上記のAuthorize を実施したあと、下記手順を Swagger 上で実施して設定を行います。

（設定を実施する際にはToken 情報が付加されている必要があります。）

1. 新規グループを作成し、SIM をグループへ追加する

○ [POST] /api/v1/groups を開き、 [Try it out] を押す

○ Request body 欄に以下を追加し、 [Execute] を押す

*は必須項目

項目 説明

name * 任意のグループ名

sims * 本グループに追加するSIM の IMSI 番号

Request 例： { "name": "グループ１", "sims": [ "44010123456789"] } Response 例： { "id": "5fd19167c653f932439cc9ca", "name": "グループ１",

"userId": "5fd19166c653f932439cc9c9", "sims": ["44010123456789"], "protocolConversion": [] } → 作成したグループの ”id” を取得

2. AWS IoT の認証情報を作成する

○ [POST] /api/v1/authentications/{type} を開き、 [Try it out] を押す

項目 説明

type x.509-credentials

○ Request body 欄に以下を追加し、[Execute]を押す

*は必須項目 項目 説明 name 任意の認証情報名 description 任意の設定概要 privateKey * (ランダム文字列)-private.pem.key ※下記参照 rootCaCertificate * AmazonRootCA1.pem など ※下記参照 tlsCertificate * (ランダム文字列)-certificate.pem.crt ※下記参照

---BEGIN PRIVATE

KEY---\nxxxxxxxxxxxxxxxxxxxxxxxxxxx\nxxxxxxxxxxxxxxxxxxxxxxxxxxx\nxxx xxxxxxxxxxxxxxxxxxxxxxxx\n---END PRIVATE KEY---

Request 例：

{

"name": "AWS certificate", "description": "testing",

KEY---\nMIIEo（省略）---END RSA PRIVATE KEY---",

"rootCaCertificate": "---BEGIN CERTIFICATE---\nMIIDW（省 略）_{---END CERTIFICATE---",}

"tlsCertificate": "---BEGIN CERTIFICATE---\nMIIDQ（省略）---END CERTIFICATE---"

}

Response 例：

{

"description": "testing",

"privateKey": "---BEGIN RSA PRIVATE KEY---\nMIIEo（省略）---END RSA PRIVATE KEY---",

"rootCaCertificate": "---BEGIN CERTIFICATE---\nMIIDW（省 略）---END CERTIFICATE---",

"tlsCertificate": "---BEGIN CERTIFICATE---\nMIIDQ（省略）---END CERTIFICATE---",

"id": "7a1dc7ad-f395-498a-9d84-a3916449d4a9", "name": "AWS certificate",

"type": "x.509-credentials" }

→ 作成した認証情報の “id” を取得

3. グループに対してプロトコル変換設定を追加する

○ [POST] /api/v1/groups/{groupId}/pconv/{pconvType}/{serviceType} を開き、 [Try it out] を押す

○ groupId、pconvType、serviceType に以下を入力 項目 説明 groupId 「1. 新規グループを作成し、SIM をグループへ追加す る」で取得したGroup ID pconvType mqtt serviceType standard-mqtt ○ Examples プルダウンで「Standard MQTT」を選択し、 Request body 欄に以下を追加し [Execute] を押す

*は必須項目

項目 説明

name * 任意のプロトコル変換設定名

プロトコル変換設定を有効化する場合はtrue を設定する serviceType * standard-mqtt

protocol * 'mqtts'

host * AWS IoT Core の [設定] >デバイスデータエンドポイント

に記載されているエンドポイント

(ランダム文字列)-xxxxxxxxxxxxx.amazonaws.com

port * 8883

authenticationId 「2. AWS IoT の認証情報を作成する」で取得した Authentication ID

customSubfolder 任意の文字列 ※下記参照

topicImsi true または false（デフォルト：true）

トピックにIMSI を追加する場合は true を設定する

※下記参照

topicImei true または false（デフォルト：false）

トピックにIMEI を追加する場合は true を設定する

※下記参照

topicMsisdn true または false（デフォルト：false）

トピックにMSISDN を追加する場合は true を設定する

※下記参照

topicDeviceName true または false（デフォルト：false）

トピックにDeviceName を追加する場合は true を設定す る ※下記参照 デバイスから送信するトピックはユーザがcustomSubfolder に入力した任意 の文字列に、true に設定したヘッダが追加され、以下の形で送信される。そ の際、 {} 内は実際の SIM 情報に置き換えられる。 ユーザが送信するトピック： /device/test/

IoT Connect Gateway から送信するトピック：

/device/test/{custom

subfolder}/{IMSI}/{IMEI}/{MSISDN}/{DeviceName}

■ データ間は ”/” でつなげる（最大 7 階層） ■ ヘッダの設定が無効化されている場合、パラメータ自体がなくなる /device/test/{custom subfolder}/{IMSI}/{MSISDN}/{DeviceName} ■ ヘッダの設定が有効化されているが、データが存在しない場合、デー タの値をNA とする /device/test/{custom subfolder}/{IMSI}/NA/{MSISDN}/{DeviceName} Request 例： { "name": "AWS HTTP", "entrypoint": { "path": "/aws-test/publish" }, "destination": { "host": "(ランダム文字列)-ats.iot.ap-northeast-1.amazonaws.com", "path": "/topics/test-topic", "authenticationId": "{awsIotAuthenticationId}", "serviceType": "aws-iot" } } Request 例： { "enabled": true, "name": "AWS MQTT", "destination": { "serviceType": "standard-mqtt", "protocol": "mqtts", "host": "(ランダム文字列)-ats.iot.ap-northeast-1.amazonaws.com", "port": 8883, "authenticationId": "7601e778-912a-44a0-9b4c-2bbbb1758080" } } Response 例： { "destination": { "serviceType": "standard-mqtt", "protocol": "mqtts", "host": "(ランダム文字列)-ats.iot.ap-northeast-1.amazonaws.com",

"port": 8883, "username": null, "password": null, "passthrough": false, "authenticationId": "50de82c6-6977-442f-b991-b2849127f93a" }, "options": { "topicImsi": true, "topicImei": false, "topicMsisdn": true, "topicDeviceName": false }, "id": "8a4790d4-1e60-4a73-81c9-9213b2c9e89f", "type": "mqtt", "name": "AWS MQTT", "enabled": true }

ステップ

2: IoT Connect Gateway を使用して

AWS IoT にデータを送信する

1. サブスクライブ

2. デバイスの準備

当ガイドでは、Mosquitto のクライアントを利用します。Raspbian であれば、下記

コマンドでインストール可能です。 ※当ガイドでは、Mosquitto v1 を使用

sudo apt-get install mosquitto-clients

3. デバイスからデータを送信する

○ デバイスからクラウドへデータを送信 ○ 送信先：an1.icgw.ntt.com

送信例：

pi@raspberrypi: ~ $ mosquitto_pub -d -h an1.icgw.ntt.com -t "iot/topic" -m "Hello world" -i "myDevice"

Received CONNACK

Sending PUBLISH (d0, q0, r0, m1, 'iot/topic', ... (12 bytes))

上記のコマンドの通り、IoT Connect Gateway の設定を行ったグループに属

するIoT SIM で接続されているデバイスからは、証明書を指定することなく

AWS IoT へデータ送信を行うことができる。

※IoT Connect Gateway を使用しない場合は、以下のように証明書ファイル

$ mosquitto_pub --cafile rootCA.pem \ --cert cert.pem \

--key thing-private-key.pem \

-h (ランダムな値)--ats.iot.ap-northeast-1.amazonaws.com -p 8883 \

-q 1 -d -t iot/topic -i "myDevice" -m "Hello world"

4. データを確認する

ステップ

3: AWS IoT からのデータを受信する

1. デバイスからサブスクライブ

pi@raspberrypi: ~$ mosquitto_sub -d -h an1.icgw.ntt.com -i "myDevice" -t "iot/topic"

Client myDevice sending CONNECT Client myDevice received CONNACK

Client myDevice sending SUBSCRIBE (Mid: 1, Topic: iot/topic, QoS: 0)

Client myDevice received SUBACK Subscribed (mid: 1): 0

2. データ送信

○ AWS IoT コンソールの [テスト] > [トピックに公開する] よりメッセージを送

{

"message": "Hello from AWS IoT" }

デバイスの方にメッセージが届き、下記のように表示される

Client myDevice received PUBLISH (d0, q0, r0, m0, 'iot/topic', ... (37 bytes))

{

"message": "Hello from AWS IoT" }
