日本ねじ研究協会平成１８年度事業報告

(1)

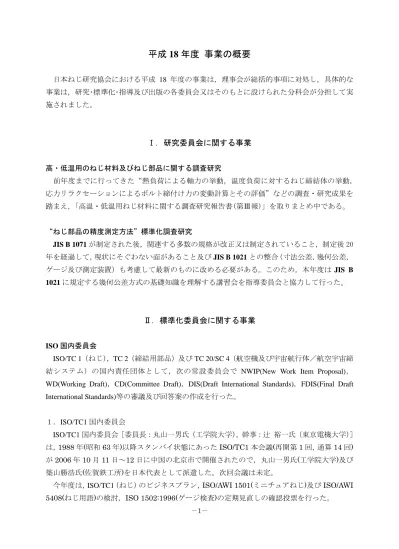

平成 18 年度事業の概要

日本ねじ研究協会における平成 18 年度の事業は，理事会が総括的事項に対処し，具体的な事業は，研究･標準化･指導及び出版の各委員会又はそのもとに設けられた分科会が分担して実施されました。

Ⅰ．研究委員会に関する事業

高・低温用のねじ材料及びねじ部品に関する調査研究前年度までに行ってきた“熱負荷による軸力の挙動，温度負荷に対するねじ締結体の挙動，応力リラクセーションによるボルト締付け力の変動計算とその評価”などの調査・研究成果を踏まえ，「高温・低温用ねじ材料に関する調査研究報告書(第Ⅲ報)」を取りまとめ中である。 “ねじ部品の精度測定方法”標準化調査研究 JIS B 1071 が制定された後，関連する多数の規格が改正又は制定されていること，制定後 20 年を経過して，現状にそぐわない面があること及び JIS B 1021 との整合（寸法公差，幾何公差， ゲージ及び測定装置）も考慮して最新のものに改める必要がある。このため，本年度は JIS B 1021 に規定する幾何公差方式の基礎知識を理解する講習会を指導委員会と協力して行った。

Ⅱ．標準化委員会に関する事業

ISO 国内委員会 ISO/TC 1（ねじ），TC 2（締結用部品）及び TC 20/SC 4（航空機及び宇宙航行体／航空宇宙締結システム）の国内責任団体として，次の常設委員会で NWIP(New Work Item Proposal)， WD(Working Draft)，CD(Committee Draft)，DIS(Draft International Standards)，FDIS(Final Draft International Standards)等の審議及び回答案の作成を行った。１．ISO/TC1 国内委員会 ISO/TC1 国内委員会［委員長：丸山一男氏（工学院大学），幹事：辻裕一氏（東京電機大学）］は，1988 年(昭和 63 年)以降スタンバイ状態にあった ISO/TC1 本会議(再開第 1 回，通算 14 回) が2006 年 10 月 11 日～12 日に中国の北京市で開催されたので，丸山一男氏(工学院大学)及び築山勝浩氏(佐賀鉄工所)を日本代表として派遣した。次回会議は未定。今年度は，ISO/TC1（ねじ）のビジネスプラン，ISO/AWI 1501(ミニチュアねじ)及び ISO/AWI 5408(ねじ用語)の検討，ISO 1502:1996(ゲージ検査)の定期見直しの確認投票を行った。

(2)

２．ISO/TC2 国内委員会 ISO/TC2 国内委員会［委員長：丸山一男氏(工学院大学)，幹事：未定］は，ISO/TC2（締結用部品）及び TC 20/SC 4（航空機及び宇宙航行体／航空宇宙締結システム）の対策に当たり，DIS 回答 3 件，CD 回答 5 件，ISO 定期見直し回答 19 件の処理を行った。 ISO/TC2/SC7(関連規格)本会議が 2006 年 10 月 16 日にイタリア国のミラノ市で開催されたので，萩原正弥氏(名古屋工業大学)を日本代表として派遣した。また，併行して ISO/TC2/SC1(機械的性質)/WG10（ナット），同 WG3(スレッドフォーミングねじ)，同 WG11(非鉄金属製締結用部品)，ISO/TC2/SC10(製品規格)/WG2(外側及び内側駆動締結用部品)の各 WG 会議が 2006 年 10 月 17 日～20 日に同市で開催され，萩原正弥氏（名古屋工業大学）が出席した。更に，ISO 898-2(ナットの機械的性質)の改正提案を検討する ad-hoc グループの会合が 2007 年 1 月 31 日～2 月 1 日にフランス国のパリ市で開催され，萩原正弥氏（名古屋工業大学）が出席した。次回 ISO/TC2 関係の本会議は，2007 年 10 月にスウェーデン国で開催される予定である。 日本工業規格(JIS)の制定及び改正原案の作成 平成18 年度は，財団法人日本規格協会の公募事業として，次の JIS 原案の作成を行った。 (1) B 1083 ねじの締付け通則（改正） (2) B 1015 おねじ部品用ヘクサロビュラ穴（改正） (3) B 1017 皿頭ねじ用の皿穴形状（制定） (4) B 1199-1 プリベリングトルク形ナット－第 1 部：非金属インサート付き六角ナット（改正） (5) B 1022 締結用部品の公差－第 3 部：ボルト、小ねじ及びナット用の平座金－部品等級 A 及び C（改正） (6) B 1250 一般用ボルト、小ねじ及びナットに用いる平座金－全体系（制定） (7) B 1256 平座金（改正） (8) B 4648 六角棒スパナ（改正）これらの原案は，次に示す原案作成委員会が担当し，平成18 年 7 月から平成 18 年 2 月までの間， 2～5 回の委員会を開催して慎重に審議･作成されたものである。 (1)の原案：JIS B 1083 改正原案作成委員会〔委員長賀勢晋司氏 (信州大学)，幹事西山信夫氏 (メイラ株式会社)〕 (2)の原案：JIS B 1015 改正原案作成委員会〔委員長賀勢晋司氏 (信州大学)，幹事築山勝浩氏 (株式会社佐賀鉄工所)〕 (3)の原案：皿穴原案作成委員会〔委員長大橋宣俊氏(湘南工科大学)，幹事柳川通男氏 (株式会社トープラ）〕 (4)の原案：JIS B 1199-1 改正原案作成委員会〔委員長熊倉進氏（神奈川大学），幹事山岸彰氏（株式会社サトーラシ）〕－2－

(3)

(5)～(7)の原案：JIS B 1022 等改正原案作成委員会〔委員長大橋宣俊氏（湘南工科大学），幹事西山信夫氏（メイラ株式会社）〕 (8)の原案：JIS B 4648 改正原案作成委員会〔委員長大橋宣俊氏(湘南工科大学)，幹事小澤興一氏(株式会社互省製作所)〕本年度作成された上記 JIS 原案は，平成 19 年 4 月以降，工業標準化法第 12 条第 1 項又は第 14 条によって準用する第12 条第 1 項の規定に基づいて，日本ねじ研究協会（JFRI）及び日本規格協会（JSA）連名で，経済産業大臣あてに日本工業規格の制定･改正の申出が行われることになっている。以下は，その原案の概要である。 (1)JIS B 1083 ねじの締付け通則（改正） 17 年度に作成した JIS B 1084（締結用部品－締付け試験方法）の改正原案の用語，記号，意味，計算式との整合を図り，締付け管理方法における締付け指標の目標値の決め方を明確にした。 (2)JIS B 1015 おねじ部品用ヘクサロビュラ穴（改正） 2005 年に改正された ISO 10664（おねじ部品のヘクサロビュラ穴）と整合を図り，穴の口元の広がり部の許容差f の値を改正した。 対応する国際規格

ISO 10664:2005 Hexalobular internal driving feature for bolts and screws

(3) JIS B 1017 皿頭ねじ用の皿穴形状（制定）

2005 年に制定された ISO 15065（皿頭ねじの頭部形状に合う皿穴）の一致規格として，すりわり付き皿小ねじ及び十字穴付き皿小ねじの皿頭に合う穴の径，深さ及び図面指示の表し方を規定した。対応する国際規格

ISO 15065:2005 Countersinks for countersunk head screws with head configuration in accordance with ISO 7721

(4) JIS B 1199-1 プリベリングトルク形ナット－第 1 部：非金属インサート付き六角ナット（改正） 2002 年に改正された ISO 7041（プリベリングトルク形六角ナット）と整合を図り，スタイル 2－並目ねじの六角部の有効高さの数値を改正した。

対応する国際規格

ISO 7041:2002 Prevailing torque type hexagon nuts (with non-metallic insert) , style 2 – Property classes 9 and 12

(5)JIS B 1022 締結用部品の公差－第 3 部：ボルト、小ねじ及びナット用の平座金－部品等級 A 及び C（改正）

(4)

2000 年に改正された ISO 4759-3（平座金の公差）と整合を図り，座金の厚さ h の部品等級 C の許 容差，ステンレス鋼製の場合の平面度公差を改正した。

ISO 4759-3:2000 Tolerances for fasteners – Part 3 : Plain washers for bolts , screws and nuts – Product grades A and C

(6)JIS B 1250 一般用ボルト、小ねじ及びナットに用いる平座金－全体系（制定）

2000 年に改正された ISO 887（平座金の全体系）の一致規格として，従来の JIS B 1256(平座金) の附属書を切り離して，部品等級 A 及び C の平座金の基準寸法及び推奨する座金寸法の組合せを規定した。また，附属書(参考)に平座金の使用に当たっての手引きを記載した。

ISO 887:2000 Plain washers for metric bolts , screws and nuts for general purposes – General plan (7)JIS B 1256 平座金（改正） 2000 年に改正された ISO 7089,7090,7091,7092,7093-1,7093-2,7094（小形、並形、大形及び特大形の平座金）と整合を図り，厚さ別の表面粗さ，硬さの種類・区分，ねじ径の範囲（36mm から 64mm までに拡大）などを改正した。対応する国際規格

ISO 7089:2000 Plain washers – Normal series – Product grade A

ISO 7090:2000 Plain washers , chamfered – Normal series – Product grade A ISO 7091:2000 Plain washers – Normal series – Product grade C

ISO 7092:2000 Plain washers – Small series – Product grade A

ISO 7093-1:2000 Plain washers – Large series – Part 1 : Product grade A ISO 7093-2:2000 Plain washers – Large series – Part 2 : Product grade C ISO 7094:2000 Plain washers – Extra large series – Product grade C

(8)JIS B 4648 六角棒スパナ（改正）

六角穴付きボルト，六角穴付き止めねじを締付ける六角棒スパナの ISO 2936（六角棒スパナ）が 2001 年に改正されたので，これとの整合を図って寸法，硬さ，保証トルクなどを改正した。ISO2936 にはないが，製品規格にあるので呼び 42,48,56,64 の六角棒の寸法も追加した。

ISO 2936:2001 Assembly tools for screws and nuts - Hexagon socket screw keys

新 JIS マーク制度への対応

工業標準化法が改正され，平成 17 年 10 月 1 日から新 JIS マーク制度がスタートした。これに伴－4－

(5)

い，新 JIS マークの適合性評価の対象となる JIS 規格のリストが，日本工業標準調査会（JISC）のホームページで逐次公表され，締結部品の関係の JIS のうち，27 規格(平成 19 年 3 月現在)が公表された。 JIS B 1101 すりわり付き小ねじ JIS B 1111 十字穴付き小ねじ JIS B 1112 十字穴付き木ねじ JIS B 1115 すりわり付きタッピンねじ JIS B 1122 十字穴付きタッピンねじ JIS B 1123 六角タッピンねじ JIS B 1124 タッピンねじのねじ山をもつドリルねじ JIS B 1125 ドリリングタッピンねじ JIS B 1135 すりわり付き木ねじ JIS B 1171 角根丸頭ボルト JIS B 1174 六角穴付きボタンボルト JIS B 1176 六角穴付きボルト JIS B 1177 六角穴付き止めねじ JIS B 1180 六角ボルト JIS B 1181 六角ナット JIS B 1186 摩擦接合用高力六角ﾎﾞﾙﾄ･六角ナット・平座金のセット JIS B 1187 座金組込み六角ボルト JIS B 1188 座金組込み十字穴付き小ねじ JIS B 1189 フランジ付き六角ボルト JIS B 1190 フランジ付き六角ナット JIS B 1194 六角穴付き皿ボルト JIS B 1198 頭付きスタッド JIS B 1213 冷間成形リベット JIS B 1214 熱間成形リベット JIS B 1215 セミチューブラリベット JIS B 1256 平座金 JIS B 1352 テーパピン平成 19 年に制定･改正された JIS 平成 17 年度に日本ねじ研究協会が作成した次の 4 規格の JIS 原案が，平成 19 年 4 月 20 日付け官報公示により制定･改正され，新しい規格票が発行された。

(6)

規格番号：年規格の名称備考 JIS B 1048:07 JIS B 1200:07 JIS B 1084:07 JIS B 1177:07 締結用部品－溶融亜鉛めっきフランジ付き六角溶接ナット締結用部品－締付け試験方法六角穴付き止めねじ制定 MOD:ISO 10684 制定 MOD:ISO 21670 改正 IDT:ISO 16047 改正 MOD:ISO 4026 ISO 4027 ISO 4028 ISO 4029 日本ねじ研究協会規格 FRS 0701 の制定チタン合金製ねじは，耐食性，比強度の面から優れた特性を有するため，広範な用途に使われている。代表的なチタン合金種としては，主に航空機で幅広く使用されている Ti-6Al-4V，Ti-3Al-2.5V （α＋β合金）や，冷間加工性に優れ，自動車，化学プラント等を主用途とする Ti-15V-3Cr-3Sn-3Al （β合金）がある。これらのチタン合金製ねじについても，純チタン製と同様，その標準化の要望が高まってきたため，社団法人日本チタン協会と協力して，平成 17 年度から「チタン合金ねじ標準化検討分科会（委員長佐々木務氏）を開催し慎重審議してきた。この結果，使用量の最も多い Ti-6Al-4V チタン合金（α＋β形）を材料としたねじ部品の機械的性質を規定した日本ねじ研究協会規格 FRS 0701:2007(締結用部品の機械的性質－Ti-6Al-4V チタン合金製ねじ部品)を平成 19 年 3 月 15 日付けで制定・発行した。他団体への協力 (1) 社団法人自動車技術会の「要素部会」の委員として参画し，自動車規格（JASO）の標準化に協力した。 (2) 日本金属継手協会の｢ISO/TC 5/SC 5 国内対策委員会｣の委員として参画し，国際標準化事業に協力した。 (3) 財団法人日本規格協会が発行する JIS ハンドブック「ねじ」及び「機械要素」の編集協力を行った。 (4) 社団法人日本計量機器工業連合会の「手動式トルクツール JIS 原案作成委員会」に委員として参画し，原案作成に協力した。 (5) 日本検査キューエイ(株)の JIS 認証決定会議に委員として参画し，JIS マーク認証制度の適正な運用に協力した。－6－

(7)

Ⅲ．指導委員会に関する事業

(1) 平成 18 年 6 月 21 日に開催した第 37 回定時総会時に，次の技術講演会を開催した。演題：「会誌の CD-ROM の発行に当たって」講師：神奈川大学熊倉進氏演題：「ものづくり人材育成と工業技術系博物館の役割」講師：日本工業大学工業技術博物館館長松野建一氏 (2) 社団法人日本高圧力技術協会が主催する「圧力機器及び配管におけるガスケットフランジ締結体のシーリングテクノロジー」HPI 技術セミナーに，協賛団体として協力した。 (3) 設計者・技術者を対象とした｢ねじ締結講習会｣を，平成 18 年 11 月 10 日に機械振興会館おいて開催し約 60 名の参加を得た。講師は，賀勢晋司氏(信州大学)，川井謙一氏(横浜国立大学)，萩原正弥氏(名古屋工業大学)に依頼した。 (4) 新しい公差概念に基づいた「ねじ部品の幾何公差方式の講習会」を，平成 18 年 7 月 5 日に機械振興会館(東京)において，平成 18 年 11 月 21 日に社団法人日本ねじ工業協会との共催により輸出繊維会館(大阪)においてそれぞれ開催した。講師は，桑田浩志氏（桑田設計標準化研究所）に依頼した。参加者は，2 会場の合計で 140 名に達した。

Ⅳ.出版委員会に関する事業

(1) 会誌の発行出版委員会（委員長賀勢晋司氏信州大学）は，日本ねじ研究協会誌 37 巻 4 号(2006 年 4 月) から 38 巻 3 号(2007 年 3 月)までの 12 号の編集･発行に当たった。日本ねじ研究協会誌は，当会の設立間もない 1970 年 1 月創刊され，以来 1 号の欠落もなく，平成 19 年(2007 年)3 月には通巻 447 号に達した。出版委員会歴代委員長を始め委員各位並びに各界各層の方々のご協力に感謝申し上げる。 (2) 会誌の CD-ROM 発行 日本ねじ研究協会誌は，平成 18 年度末（平成 19 年 3 月）で 38 巻 3 号（通巻 447 号）に達している。この会誌には貴重な論文・展望・解説・示唆に富んだ随想などが盛込まれているが，いかにも大部となったため，この保存と活用の利便性を考慮して，第 1 巻 1 号（1970 年１月）から第 35 巻（2004 年 12 月）12 号までの 420 号分，約 12,000 頁を 2 枚の CD-ROM に納め，平成 18 年 6 月 21 日に発行した。

(8)

発行に当たっては，会誌電子化小委員会〔委員長熊倉進氏（神奈川大学），委員根本俊雄氏（元・東京大学），大橋宣俊氏（湘南工科大学），細川修二氏（神奈川大学）〕の協力を得た。また，CD-ROM 作成協力として特定の企業会員の支援を得ることができた。 (3) 日本ねじ研究協会規格 FRS の発行標準化委員会・チタン合金ねじ標準化検討分科会(委員長佐々木務氏)が審議作成した FRS 0701:2007(締結用部品の機械的性質－Ti-6Al-4V チタン合金製ねじ部品)を平成 19 年 3 月 15 日に発行した。－8－

(9)

出版委員会 JIS B 1022改正等原案作成委員会日本ねじ研究協会 JIS B 1199-1改正原案作成委員会 ISO/TC20/SC4国内委員会 JIS B 1015改正原案作成委員会 JIS B 1083改正原案作成委員会チタン合金ねじ標準化検討分科会指導委員会皿穴JIS原案作成委員会 JIS B 4648改正原案作成委員会平成１8年度・日本ねじ研究協会　審議組織標準化委員会運　　営　　委　　員　　会理　　事　　会 ISO/TC2国内委員会技術検討小委員会高・低温用材料検討分科会 ISO/TC1国内委員会 ISO/TC2国内委員会研究委員会ねじ精度測定方法調査研究委員会

(10)

定時総会

当会の第 37 回定時総会は，平成 18 年 6 月 19 日，機械振興会館 66 号室において開催された。定刻大磯専務理事が開会を宣し、望月会長から開会の挨拶があった。事務局から、総会開催時の会員総数 130 名に対し、現在までの出席者及び委任状提出者は合計 87 名であり、会員の過半数に達しているので、定款第 16 条第 6 項の規定により本総会は成立する旨の報告があった後、定款第 16 条第 2 項の規定に基づき望月会長が議長となり、議事録署名者に増山敬芝（サトーラシ）及び根本俊雄（元東京大学）の両氏を指名し、引き続いて議事の審議に入った。 (1) 第 1 号議案平成 17 年度事業報告書並びに同収支決算書承認の件大磯専務理事から、当日配付の事業報告書及び配付済の収支決算書に基づいて説明が行われた。また、収支決算書については監事を代表して杉浦監事（田野井製作所）から、本年 4 月 18 日関係書類、帳票等の監査を行ったが、その結果はすべて正確であった旨の証言があった後、議長が本件を諮った結果、原案どおり異議なく承認された。 (2) 第 2 号議案平成 18 年度事業計画案並びに同収支予算案承認の件大磯専務理事から、配付済の事業計画案並びに同収支予算案について説明が行われた後、議長が本件を諮った結果、原案どおり異議なく可決承認された。当日承認された収支予算の総額は 26,800 千円（内、国等の委託費 1,500 千円）であり、事業計画は〔別掲〕のとおりである。以上で予定の議事審議を終り、第 37 回定時総会を滞りなく終了した。総会に引続いて、15 時 05 分より 17 時 00 分まで、次の技術講演会が総会と同じ会場において 50 余名の参加者を得て開催された。定時総会時技術講演会「会誌の CD-ROM 版の発行に当たって」講師：神奈川大学熊倉進氏「ものづくり人材育成と工業技術系博物館の役割」講師：日本工業大学・工業技術博物館館長松野建一氏講演会終了後、同会館 67 号室に席を移し、横田真経済産業省産業技術環境局標準企画室長の来賓挨拶、勝谷副会長の乾杯の発声で会員並びに関係者による懇親会がなごやかに進められ、盛会裡に第 37 回定時総会の行事を終了した。－10－

(11)

〔別掲〕日本ねじ研究協会平成１８年度事業計画

記

委員会別事業計画

－研究委員会関係－

１. 高・低温用のねじ材料及びねじ部品に関する調査研究前年度までに行ってきた“熱負荷による軸力の挙動，温度負荷に対するねじ締結体の挙動，応力リラクセーションによるボルト締付け力の変動計算とその評価”などの調査・研究成果を踏まえ，「高温・低温用ねじ材料に関する調査研究報告書(第Ⅲ報)」を発行する。報告書第Ⅲ報は，第Ⅱ報に記述されている高温用並びに低温用ねじ締結体の強度設計に関する基本的指針とその手順を更に充実し，第Ⅲ報だけで高・低温用ねじ締結体の強度設計に関する事項がわかるように編集する予定である。２. “ねじ部品の精度測定方法”標準化調査研究 ねじ部品の精度を規定した規格は，昭和 60（1985）年 3 月に，“JIS B 1021 ねじ部品の公差 方式”及び“JIS B 1071 ねじ部品の精度測定方法”として制定された。

その後，JIS B 1021 の対応国際規格 ISO 4759-1（Tolerances for fasteners－ Part 1: Bolts, screws, studs and nuts－Product grades A, B and C）は，2000 年 11 月に規定する部品の追加，特性項目の 追加又は削除，幾何公差の改正などを含めた大幅改正が行われた。このため，JIS B 1021:1985 は ISO 4759-1:2000 との一致規格として平成 15（2003）年に“JIS B 1021:2003 締結用部品の公 差－第 1 部：ボルト，ねじ，植込みボルト及びナット－部品等級 A，B 及び C”として改正された。 改正された JIS B 1021 のもう一つの大きな改正点は，附属書 C（参考）として，“ゲージ及 び測定装置の例”が追加されたことである。JIS B 1021:1985 の原案作成段階において，測定方 法を定めた JIS も必要であるという産業界の意見によって，JIS B 1071:1985 が我が国独自の規 格として作成されている。したがって，JIS B 1021 の改正に伴う JIS B 1071 の扱いが問題とな り、JIS B 1021 改正原案作成委員会において検討した結果，多くのねじ部品規格で JIS B 1071 を引用していることから，即時廃止ということはできないので，当面は存続させるということになった。 しかし，JIS B 1071 が制定された後，関連する多数の規格が改正又は制定されていること， 制定後 20 年を経過して，現状にそぐわない面があること及び JIS B 1021 との整合（寸法公差， 幾何公差，ゲージ及び測定装置）も考慮して最新のものに改める必要がある。

(12)

このため，前年度から調査研究委員会において，測定項目及び測定方法の妥当性の検証を行 ってきたが，特に JIS B 1021 に規定する幾何公差の測定方法については，技術的に容易かつ経 済的な幾つかの方法が選択できるようにするべきとの指摘があった。本年度は，ねじ生産の現場で実務上問題なく採用可能な測定方法の調査研究を引き続き行うとともに，最大実体公差方式による幾何公差の基本的な知識を習得するため，指導委員会と協力して幾何公差の講習会を開催する。

－標準化委員会関係－

１. 国際規格回答原案作成経済産業省産業技術環境局からの委託事業として，ISO/TC 1，TC 2 及び TC 20/SC 4 国際規格回答原案の調査作成を行う。国際規格は，国家規格を作成する各標準化機関（我が国では，日本工業標準調査会）が ISO/IEC といった国際標準化機関に集まって策定している。国際標準化活動については，市場の国際化が急速に進んでいる中で，ヨーロッパ連合(EU) のように地域規格の策定を強力に推進し，投票権の数を背景として，地域規格を国際規格化している。米国は，従来規格作成に政府の関与は少なかったが，こうしたＥＵ諸国の動きを警戒し，国益の確保の観点から新たな政府の取組みが行われている。また，WTO の TBT 協定により，各国は原則として国際規格を採用しなければならないこと とされている中で，各国は，ISO/IEC において作成された国際規格をそのまま国家規格として 採用する傾向が高まっている。こうしたことから，国際規格の作成に主導的な役割を果たし，自らの規格を国際規格に可能な限り反映させることが，各国及び企業が世界市場において有利な立場に立つ上で重要性を増してきており，国際標準化活動は，各国政府の政策及び企業戦略上益々重要なものとなってきている。このような現状を踏まえ，我が国がＰメンバとして参加し，当協会が国内責任団体としてそ の任に当たっている ISO/TC 1（ねじ），TC 2（締結用部品）及び TC 20/SC 4（航空機及び宇宙 航行体／航空宇宙締結システム）についてもその埒外ではないので，本年度も受け身型から積極参加型，貢献型へとよりきめ細かな対策を講ずる。特に，国際的な活動を支える人材の育成･確保と必要経費の捻出について，具体的な方策を講ずる。２. 日本工業規格の制定及び改正原案の作成我が国経済社会を国際的に開かれたものとし，自己責任原則と市場原理に立つ自由な経済社 会としていくための具体策の一つとして，JIS の国際的整合化（ISO 規格，IEC 規格への整合）

(13)

の推進が盛り込まれている。本来，各国の規格・基準の国際的整合化と透明性の確保は，世界的な貿易の自由化と拡大の観点から，貿易上の技術的障害の除去又は低減を目的とし，WTO(世界貿易機構)/TBT 協定(貿易の技術的障害に関する協定）において，「標準化機関は，国際規格が存在するとき又はその仕上がりが目前であるときは，当該国際規格又はその関連部分を任意規格の基礎として用いる」として規定されている。我が国が今後とも活力ある経済社会を維持し，国際社会に受け入れられて行くためには，我が国経済社会をより一層国際的に開かれたものとし，人材，物資，資金，情報等の流通が自由 な国内環境を実現することが重要であり，その観点から，我が国の代表的な国家規格である JIS について，国際的整合性を高め，透明性を確保することが必要である。 このことは，ISO/IEC Guide 21（国際規格の地域又は国家規格への採用）が 1999 年に改正さ れたことによって更に強められることになった。 本年度は，このような前提を踏まえ，財団法人日本規格協会の協力を得て，次の JIS 原案の 作成を行う。 （１）JIS B1015 おねじ部品用ヘクサロビュラ穴（改正） 現行 JIS B1015 は，1999 年に第 1 版として発行された ISO 10664 を元に，技術的内容を変更 することなく 2001 年に制定したものであるが，対応する国際規格 ISO 10664 が 2005 年 7 月に 改正されたため，技術内容に差異が生じている。 したがって，JIS B 1015:1999 を ISO 10664:2005 に整合して改正し，ヘクサロビュラ穴の国際 整合化を図る。・適用範囲この規格は，ボルト及びねじ用のヘクサロビュラ穴の形状及び基準寸法並びにゲージによる検査方法について規定する。・主な改正点 1)ヘクサロビュラ穴の口元の広がり部の許容深さ f の値を，ISO に整合させる。 2)規定項目及び規格票の様式を JIS Z 8301 に整合させる。 ・対応する国際規格

ISO 10664:2005 Hexalobular internal driving feature for bolts and screws （２）JIS B 1083 ねじの締付け通則（改正）

現行 JIS B 1083 は，1990 年に我が国独自の規格として制定されたが，その後，この規格をベ

ースドキュメントの一つとした日本提案第1 号の国際規格 ISO 16047 Fasteners – Torque/clamp

force testing が 2005 年 2 月に発行され，これに整合した JIS B 1084（締結部品のトルク／締付 け力試験方法）の改正案の作成も平成 17 年度に行われた。

(14)

がないようにしなければならない。 したがって，JIS B 1084 の改正原案との整合を図るための改正を行う。 ・適用範囲この規格は，ボルト・ナットの組合せによるねじ締付けの意義，締付けの基礎及び代表的な締付け管理方法に関する一般的事項について規定する。・主な改正点 1)用語，記号，意味を，JIS B 1084 の改正案で用いている内容に整合させる。 2)規定項目及び規格票の様式を JIS Z 8301 に整合させる。 ・対応する国際規格

ISO16047:2005 Fasteners – Torque/clamp force testing

（３）JIS B1199-1 プリベリングトルク形ナット－第 1 部：非金属インサート付き六角ナット （改正） この規格は，対応する国際規格 ISO 7040,7041,10511,10512 の 4 規格の技術的内容を変更する ことなく一体化して 2001 年に制定されたが，そのうちの対応する ISO 7041 が 2002 年 11 月に 改正されたため，不整合が生じている。 したがって，ISO 7041:2002 の改正内容を反映させる改正を行う。 ・適用範囲この規格は，一般に用いる非金属インサート付きのプリベリングトルク形ナットについて規定する。・主な改正点 1)スタイル 2－並目ねじの寸法のうち，六角部の有効高さの値を，ISO に整合させる。 2)規定項目及び規格票の様式を JIS Z 8301 に整合させる。 ・対応する国際規格

ISO 7041:2002 Prevailing torque type hexagon nuts (with non-metallic insert) , style 2 – Property classes 9 and 12

（４）JIS B XXXX ISO 7721 の皿頭ねじの頭部形状に合う皿穴（制定）

すりわり付き及び十字穴付きの皿頭ねじの頭部形状を決めた ISO 7721 Countersunk head screws – Head configuration and gauging に合った皿穴の寸法が，2005 年 2 月に ISO 15065:2005 で規定された。 ISO 7721 に整合した JIS B 1013（皿頭ねじ－頭部の形状及びゲージによる検査）を 1994 年 に制定しており，一層の国際整合化を進めるため，ISO 15065 と一致した JIS を制定する。 ・適用範囲 この規格は，ISO 7721（JIS B 1013）の皿頭をもつ皿頭ねじに合う皿穴の寸法及び表し方に ついて規定する。－14－

(15)

・主な規定項目

1)呼び 1.6，2，2.5，3，3.5，4，5，5.5，6，8，10 の皿穴の寸法 2)表し方

3)図面上の指示・対応する国際規格

ISO 15065:2005 Countersinks for countersunk head screws with head configuration in accordance with ISO 7721

（５）JIS B 1022 締結用部品の公差－第 3 部：ボルト，ねじ及びナット用の平座金－部品等 級 A 及び C (改正) 現行 JIS B 1022 は，ISO 4759-3:1991 を元に，技術的内容を変更することなく 1999 年に改正 したものであるが，対応する国際規格 ISO 4759-3 が 2000 年 5 月に改正されたため，技術内容 に差異が生じている。 したがって，ISO 4759-3:2000 と一致した JIS として改正することによって，平座金の国際化 と品質向上が期待される。・適用範囲この規格は，ねじの呼び径が 1～150mm のボルト，ねじ及びナットに用いる，部品等級 A 及び C の平座金の製品規格を作成する際に用いる公差の選択について規定する。・主な改正点 1)座金の厚さ h の許容差（部品等級 C） 2)ステンレス鋼製の場合の平面度公差 3)附属書(参考)に公差表を追加・対応する国際規格

ISO 4759-3:2000 Tolerances for fasteners – Part 3 : Plain washers for bolts , screws and nuts – Product grades A and C

（６）JIS B XXXX 平座金－通則（制定） 一般用平座金の基準寸法は，ISO 887 で決められており，その技術内容と整合したものを JIS B 1256:1998（平座金）の附属書１として規定されていたが，その後 ISO 887 は，2000 年 6 月に 第 2 版として大幅な改正が行われ，技術内容に差異が生じた。 したがって，B 1256 の附属書部分を切り離して，ISO 887:2000 と一致した JIS を制定し国際 整合化を図る。・適用範囲この規格は，ねじの呼び径が 1～150mm のボルト及びナットに用いる，部品等級 A 及び C の平座金の基準寸法及び推奨する座金寸法の組合せについて規定する。附属書(参考)として，座金の使用の手引きを記載する。

(16)

・主な規定項目

適用範囲，引用規格，穴径，外形寸法，厚さ，公差，推奨する座金寸法の組合せ・対応する国際規格

ISO 887:2000 Plain washers for metric bolts , screws and nuts for general purposes – General plan （７）JIS B 1256 平座金（改正） 現行の JIS B 1256 は，1983 年に第 1 版として発行された ISO 7089，7090，7091，7092，7093， 7094 の 6 規格を一体化して寸法及び製品仕様を規格本文に，ISO 887 の基準寸法を附属書に， それぞれ技術内容を変更することなく対応する部分を取り入れて 1998 年に改正したものである。

その後，平座金の寸法及び製品仕様を定めた ISO 7089～ISO 7094 と，基準寸法を定めた ISO 887 が 2000 年に改正された。

したがって，ISO 7089～ISO 7094:2000 と一致した JIS として改正し，ISO 887:2000 に対応 する附属書部分は，別の JIS として制定することによって，平座金の国際化が期待される。・適用範囲この規格は，一般用のボルト，小ねじ，ナットなどに使用する鋼製及びステンレス製の丸形平座金について規定する。・主な改正点 1)厚さ別の表面粗さ 2)硬さの種類･区分 3)規定寸法の追加（ねじ径の範囲を 36mm から 64mm まで拡大） 4)附属書(基準寸法)を削除し、別規格に移す。・対応する国際規格

ISO 7089:2000 Plain washers – Normal series – Product grade A

ISO 7090:2000 Plain washers , chamfered – Normal series – Product grade A ISO 7091:2000 Plain washers – Normal series – Product grade C

ISO 7092:2000 Plain washers – Small series – Product grade A

ISO 7093-1:2000 Plain washers – Large series – Part 1 : Product grade A ISO 7093-2:2000 Plain washers – Large series – Part 2 : Product grade C ISO 7094:2000 Plain washers – Extra large series – Product grade C （８）JIS B 4648 六角棒スパナ(改正)

現行 JIS B 4648 は，1983 年に第 3 版として発行された ISO 2936 を元に，一部技術的内容を 変更して 1994 年に改正したものであるが，対応する国際規格 ISO 2936 が 1995 年と 2001 年の 2 度に亘って改正され，技術内容に差異が生じている。また，六角穴をもつボルトの ISO 及び

(17)

JIS は，1994 年以降も制定・改正され，六角棒スパナと六角穴の寸法の不整合が顕著になってきている。 したがって，ISO 2936:2001 と整合できる部分は取り入れ，ISO の規定に問題がある箇所は日 本からの提案を前提とした改正案を作成する。これにより，国際規格の適正化が促進できる。・適用範囲この規格は，六角穴付きボルト，六角穴付き止めねじなどに使用する六角棒スパナについて規定する。・主な改正点 基本的には ISO 2936:2001 に整合させるが，不適切な規定箇所は変更する。 1)六角穴と干渉する呼び 0.7 及び 0.9 の ISO 寸法を変更する以外は，ISO に整合させる。 2)ISO に規定がない呼び 42, 48, 56, 64 の寸法を追加する。 3)規定項目及び規格票の様式を JIS Z 8301 に整合させる。 ・対応する国際規格

ISO 2936:2001 Assembly tools for screws and nuts - Hexagon socket screw keys ３．新 JIS マーク表示の対象となる JIS 規格の見直し 平成 17 年 10 月 1 日から施行された「新 JIS マーク表示制度」に対応する措置として，JIS マーク表示の適合性評価の対象となる JIS 規格のうち，不適切な規定事項（主に，引用規格が廃止又は改正されている場合）の是正を行い，平成 20 年 9 月 30 日の 3 年間の移行措置期間終了までに新制度への円滑な移行を促進するように努める。具体的には，生産･使用の業界実態，市場ニーズにより，JIS マーク対象品の要望が強い場合，以下の方針によって規格改正作業に取り組む。特に，ISO と整合しない製品が附属書の規定に残されている規格の場合には，その規定の存廃についても十分に検討し，JIS マーク対象品の規格の体系的な整備を行う。 (1) 対象規格のうち，不適切な規定事項が軽微な場合は，必要な該当部分だけを迅速に改正する「追補」の方向で進める。 (2）対象規格とする市場ニーズはあるが，不適切な部分が多い規格の場合は，規格の分離･統廃合を含めたあり方を踏まえて，改正内容を検討する。 ４．日本ねじ研究協会規格「FRS チタン合金ねじ」の標準化 前年度からの審議を継続し，社団法人日本チタン協会と協力して，Ti－6Al－4V 合金（α＋ β合金）を中心としたチタン合金製ねじの日本ねじ研究協会規格（FRS）を作成する。５．他団体への協力 (1) 社団法人自動車技術会の「要素部会」の委員として参画し，標準化調査に協力する。

(18)

(2) 日本金属継手協会の｢ISO/TC 5/SC 5 国内対策委員会｣の委員として参画し，国際標準化事業に協力する。 (3) 財団法人日本規格協会が発行する JIS ハンドブック「ねじ」及び「機械要素」の編集協力を継続する。

－指導委員会関係－

(1) 当会の第 37 回定時総会時には，次の技術講演会を開催する。演題：「会誌の CD-ROM の発行に当たって」講師：神奈川大学工学部教授熊倉進氏演題：「ものづくり人材育成と工業技術系博物館の役割」講師：日本工業大学工業技術博物館長松野建一氏 (2) 社団法人日本高圧力技術協会が主催する「圧力機器及び配管におけるガスケットフランジ締結体のシーリングテクノロジー」HPI 技術セミナーに，協賛団体として協力する。 (3) 設計者・技術者を対象に，平成 16 年に発行した「新版ねじ締結ガイドブック」と，平成 18 年 1 月に発行した「VDI 2230 高強度ねじ締結の体系的計算法」をテキストとした講習会を実施する。 (4) 新しい公差概念に基づいた「ねじ部品の幾何公差方式」の考え方，最大実体公差方式による幾何公差の検証(測定･検査)方法の実務に関する講習会を実施する。

－出版委員会関係－

(1) 会誌の発行次の方針にそって，日本ねじ研究協会誌 37 巻 4 号(2006 年 4 月)から 38 巻 3 号(2007 年 3 月) 〔通巻 436 号～447 号〕を発行する。・会誌は月刊とし，30～40 頁程度のものとする。・随想１件及び論文，展望，規格などの記事を 2,3 件掲載する。・ねじに関する外国文献の摘録及び国内文献の標題並びにねじに関する日本及び米国の特許・実用新案の件名を掲載する。・当研究協会の動静を掲載する。・その他会員の成果，質疑応答，データシートなどを掲載する。－18－

(19)

(2) 会誌の CD-ROM 版の発行 日本ねじ研究協会誌は，出版委員会の歴代委員長始め委員各位の尽力で，昭和 45(1970)年 1 月の創刊以来今日まで，1 号の欠号もなく発行されており，平成 17 年度末（平成 18 年 3 月）で 37 巻 3 号（通巻 435 号）に達している。この会誌には貴重な論文・展望・解説・示唆に富んだ随想などが盛込まれているが，いかにも大部となったため，この保存と活用の利便性を考慮して，第 1 巻 1 号から第 35 巻 12 号までの 35 年間 420 号分，約 12,000 頁について，昨年度，CD-ROM 化のスキャンニング作業を行った。本年度は，このCD-ROM の体裁，検索リンクの機能を整えた上で，発行する。

(20)

理事会

日本ねじ研究協会の第 54 回理事会は，5 月 19 日，機械振興会館において，望月会長以下 16 名の役員が出席して開催された。１．第 37 回定時総会の開催日時，提出議題及び定時総会時における講演会を，次のとおり承認した。開催日時及び場所日時平成１８年６月１９日(月) １４：００～１８：３０場所「機械振興会館」総会及び技術講演会：６階６６号室懇親パーティ：６階６７号室東京都港区芝公園３－５－８次第及び行事〔Ａ〕定時総会（１４：００～１５：００６階６６号室）・開会：会長挨拶・議事 (1) 平成１７年度事業報告書並びに同収支決算書承認の件 (2) 平成１８年度事業計画案並びに同収支予算案承認の件・閉会〔Ｂ〕技術講演会（１５：０５～１７：００６階６６号室） (1) 「会誌の CD-ROM 版の発行に当たって」（15:05～15:25）講師：熊倉進氏神奈川大学工学部機械工学科 (2) 「ものづくり人材育成と工業技術系博物館の役割」（15:30～17:00）講師：松野建一氏日本工業大学工業技術博物館館長財団法人先端加工機械技術振興協会専務理事懇親パーティ（１７：０５～１８：３０６階６７号室）２．平成１７年度事業概要並びに同収支決算書を原案どおり承認した。３．平成１８年度事業計画案並びに同収支予算案を原案どおり承認した。理事会終了後、経済産業省産業技術環境局標準企画室係長小野高宏氏より、「ISO 国際標準化の動き事業継続計画（BCP）」の説明が行われた。－20－ P21～P23 は省略－23－

(21)

研究委員会に関する事業

高・低温用のねじ材料及びねじ部品に関する調査研究本分科会は，高温・低温用ねじ材料に関する技術資料を整えることを目的として設置され，高温用用及び低温用ねじ材料，並びにねじ部品及びねじ締結体の強度設計に関する文献，技術資料，規格等の調査・収集，並びに高温用及び低温用ねじ締結体の強度設計の指針と設計手順の体系化の調査研究を行っている。平成 10 年度より，ねじ締結体に関する設計指針，設計基準，設計手順，強度計算方法等を体系化する作業の調査研究を行い，高温域や低温域で稼働するねじ締結体の強度設計で特に考慮すべき課題や問題点となる事項の検討を，通常の温度域で使用されるねじ締結体の強度設計と対比させて行ってきた。平成14 年度で分科会での検討を終わり，平成 15 年度より委員長及び幹事により「高温・低温用ねじ材料に関する調査研究報告書－第Ⅲ報」の原稿作成を行うことなり，現在その作業をしている。しかし，報告書に提示する熱負荷によるボルト締付け軸力の変動に関する計算式を実験的に検討し，計算式の適用評価をすべきであるとの考えから，平成 15 年度には被締結体の材料がボルトと材料と異なるねじ締結体を稼働温度まで昇温する際，材料の線膨張係数の差による締付け軸力の変動に関する簡易解析法による計算式の適用精度について実験的検証を行い，平成 16 年度にはクリープによる締付け軸力変動の簡易解析法による計算式の適用精度について実験的検証を行い，引き続き平成 17 年度もクリープ，リラクゼーションによる締付け軸力変動に関する弾性追従現象に対する簡易解析法による適用評価を実験及び計算から検証を行った。平成 18 年度には被締結体の材料を変えて熱負荷によるボルト締付け軸力の変動を測定し簡易解析式の適用限界を調べた。次に，熱負荷に対するボルト締付け軸力の変動測定用ボルト及びねじ締結体モデルを，図1 に示す。 図 1 ボルト・ナット及びねじ締結体モデル

(22)

表1 試験片の材料特性実験試料ボルト・ナット被締結体材料 S45C FC S45C Al 密度[g/cm3_] _{7.83 7.35}_7.83_2.68 硬さ[ＨＢ] 211.4 184.8 211.4 127.9 引張強さ[N/mm ] 2 _{705.79 620.68 705.79 439.29} 線膨張係数[－/ K] 6 10− 12.1 10.8 12.1 23.8 縦弾性係数[kN/mm ] 2 _{206 98}₂₀₆₆₉ 熱伝導率[W/m・K] 44 52 44 238 試験ボルト及び被締結体の材料特性を表1 に示す。また，図 2 に熱負荷によるボルト締付け軸力の測定システムを示す。熱源 計測器 データ集計用ＰＣ 熱負荷をかける 一定時間毎に値を送信ボルト締結体ひずみ・温度を測定 図 2 熱負荷によるボルト締付け軸力の測定システム 図 2 の測定システムにより熱負荷によるボルト締付け軸力の変動をひずみゲージで測定し，ボルト締付け軸力に換算した測定結果例を図 3（被締結体の材質 S45C）及び図 4（被締結体の材質アルミ合金） 0 2000 4000 6000 8000 10000 12000 14000 16000 18000 20000 22000 0 20 40 60 80 100 120 温度温度 [℃ ] 時間[sec] -2 -1 0 1 2 3 4 5 軸力[ kN ] 軸力被締結体アルミ合金初期締付け軸力15kN 図 4 熱負荷による締付け軸力の変動 0 2000 4000 6000 8000 10000 12000 14000 16000 18000 20000 0 20 40 60 80 100 120 温度温度 [℃ ] 時間[sec] -0.8 -0.6 -0.4 -0.2 0.0 0.2 0.4 0.6 軸力 [kN ] 軸力被締結体S45C 初期締付け軸力 15kN 図 3 熱負荷による締付け軸力の変動 －25－

(23)

に示す。図 3 及び図 4 は初期締付け軸力から熱負荷によるボルト締付け軸力の変動を示す。ねじ関するトラブルの多くは設計で指定した締付け軸力が低下することに起因するので，高温用ねじ締結体の場合にも熱負荷による締付け軸力の変動及びクリープ，リラクゼーションによる軸力変動を計算により推定し評価することが必要とされたため，簡易解析法による計算式の適用に関する熱負荷による実証実験を行い，その適用限界の検討を行ってきた。しかし，ねじ締結体の熱負荷によるボルト締付け軸力の変動をひずみゲージにより測定することは容易でなく，難しい実験であり測定技術の向上で測定値の再現性もばらつきも少なくなり簡易解析法による計算式の数値と測定結果の値は，熱負荷によるボルト締付け軸力の挙動について予想される現象を示しているが，現在まだ数値的に満足する結果は得られていない。高温域又は低温域で使用する機器のねじ締結の組立作業の多くは室温で行われていることから，通常の温度域で使用されるねじ締結体の強度設計が基本となっており，調査研究報告書にはねじ締結体の強度設計の基本概念から記述し，現在までの熱負荷による実験的成果を含めて平成 19 年度に調査研究報告書（第Ⅲ報）を発行することにした。参考文献工学院大学卒業論文「温度負荷を受けるねじ締結体の軸力挙動」斉藤雄太小林教授

(24)

“ねじ部品の精度測定方法”標準化調査研究 ねじ部品の公差を規定した JIS B 1021 は，工業技術院（当時）からの委託によって，昭和 57 （1982）年 3 月に日本ねじ研究協会が原案を作成したものであるが，この JIS B 1021 原案作成 の段階で，この規格を実施するためには，それに対する測定方法の標準化が必要であるということが産業界から要望された。 これを受けて，工業技術院は，JIS B 1021 の専門委員会審議に入る前，すなわち昭和 58（1983） 年度に“ねじ部品の精度測定方法”JIS 原案の作成を日本ねじ研究協会に委託した。この原案がそろった時点，すなわち昭和 59（1984）年度に，日本工業標準調査会は両原案を 審議の後，所定の手続きを経て，昭和 60（1985）年 3 月に，“JIS B 1021 ねじ部品の公差方式” 及び“JIS B 1071 ねじ部品の精度測定方法”として制定した。

その後，JIS B 1021 の対応国際規格 ISO 4759-1（Tolerances for fasteners－ Part 1: Bolts, screws, studs and nuts－Product grades A, B and C）は，2000 年 11 月に規定する部品の追加，特性項目の 追加又は削除，幾何公差の改正などを含めた大幅改正が行われた。このため，JIS B 1021:1985 は ISO 4759-1:2000 との一致規格として平成 15（2003）年に“JIS B 1021:2003 締結用部品の公 差－第 1 部：ボルト，ねじ，植込みボルト及びナット－部品等級 A，B 及び C”として改正された。 今回改正された JIS B 1021 のもう一つの大きな改正点は，附属書 C（参考）として，“ゲー ジ及び測定装置の例”が追加されたことである。JIS B 1021:1985 の原案作成段階において，測 定方法を定めた JIS も必要であるという産業界の意見によって，JIS B 1071:1985 が我が国独自 の規格として作成された経緯は前述のとおりである。したがって，JIS B 1021 の改正に伴う JIS B 1071 の扱いが問題となり、JIS B 1021 改正原案作成委員会において検討した結果，多くのね じ部品規格で JIS B 1071 を引用していることから，即時廃止ということはできないので，当面 は存続させるということになった。 しかし，JIS B 1071 が制定された後，関連する多数の規格が改正又は制定されていること， 制定後 20 年を経過して，現状にそぐわない面があること及び JIS B 1021 との整合（寸法公差， 幾何公差，ゲージ及び測定装置）も考慮して最新のものに改める必要がある。このため，本年度は JIS B 1021 に規定する幾何公差方式の基礎知識を理解する講習会を，指導委員会と協力して行った。－27－

(25)

標準化委員会に関する事業

ISO 国内委員会

ISO/TC 1（ねじ），TC 2（締結用部品）及び TC 20/SC 4（航空機及び宇宙航行体／航空宇宙締

結システム）の国内責任団体として，次の常設委員会でNWIP(New Work Item Proposal)，

WD(Working Draft) ， CD(Committee Draft) ， DIS(Draft International Standards) ， FDIS(Final Draft International Standards)等の審議及び回答案の作成を行った。

１．ISO/TC1 国内委員会 ISO/TC1 国内委員会［委員長：丸山一男氏（工学院大学），幹事：辻裕一氏（東京電機大学）］は， 1988 年（昭和 63 年）以降スタンバイ状態にあった ISO/TC1（ねじ）の対策に当たり，2 回の国内委員会を開催した。また，TC1 本会議（再開第 1 回，通算 14 回）が 2006 年 10 月 11 日～12 日に中国の北京市で開催されたので，丸山一男氏(工学院大学)及び築山勝浩氏(佐賀鉄工所)を日本代表として派遣した。本会議の決議事項の概要を以下に示す。次回会議は未定。本年度は，ISO/TC1（ねじ）のビジネスプランの検討，ISO/AWI 1501(ミニチュアねじ)及び ISO/AWI 5408(ねじ用語)の検討，ISO 1502:1996 の定期見直しの投票を行った。次頁以降に国内委員会の議事録を再録し，審議内容の概要を紹介する。 ISO/TC 1(ねじ)北京会議決議事項決議 182

Mr. Russel(イギリス)と Mr. Li Xiaobin(事務局)と Mr. Poux（フランス）が決議録作成委員に任名された。決議 183 議題（文書 ISO/TC1 N 526）が承認された。決議 184 事務局報告書（ISO/TC1 N528）は承認された。決議 185 ISO/TC1 のビジネスプラン version 1.2 h は，次の修正をして承認された。（修正内容は省略）決議 186 ISO/TC1 のスコープを次のように変更し，承認のため ISO/TMB に送付することを決定した。 Title：Screw threads

Scope: Standardization of series of internationally interchangeable fastening and traversing screw threads with a minimum variety of basic profiles, pitches and diameters, including tolerances and verification.

決議 187

(26)

決議 188

会議は WG13 miniature screw thread を設置し，SAC の下で Mr. Li Xiaobin をコンベナーとすることを決定し，P メンバーから専門家を呼ぶよう事務局に要請する。

決議 189

会議は WG14 terminology を設置し，SAC の下で Mr. Li Xiaobin をコンベナーとすることを決定し，P メンバーから専門家を呼ぶよう事務局に要請する。決議 190 会議は ISO TMB に ISO725 を復活するための要求を提出することを決定した。事務局は理由づけをする。決議 191 会議は ISO1502 の定期見直しの結果を記録し，確認した。決議 192 ISO/AWI 5408:2006 は次の修正をして承認された。（修正内容は省略）決議 193 会議が次の裁定をしたことを明記するよう要請された： ISO/WD 1501：ミニチュアねじを使用する専門家がいないので次の作業のため作業グループ WG 13 に戻す。決議 194 会議が次の裁定をしたことを明記するよう要請された： ISO/WD 5408：作業グループ WG 14 に戻す。２．ISO/TC2 国内委員会 ISO/TC2 国内委員会［委員長：丸山一男氏(工学院大学)，幹事：未定］は，ISO/TC2（締結用部品）及び TC 20/SC 4（航空機及び宇宙航行体／航空宇宙締結システム）の対策に当たり，DIS 回答 3 件，CD 回答 5 件，ISO 定期見直し回答 19 件の処理を行った。次頁以降に国内委員会の議事録を再録し，審議内容の概要を紹介する。 ISO/TC2/SC7（関連規格）本会議が 2006 年 10 月 16 日にイタリア国のミラノ市で開催されたので，萩原正弥氏（名古屋工業大学）を日本代表として派遣した。また，併行してISO/TC2/SC1（機械的性質）/WG10（ナット），同 WG3(スレッドフォーミングねじ)，同 WG11（非鉄金属製締結用部品），ISO/TC2/SC10(製品規格)/WG2（外側及び内側駆動締結用部品）の各 WG 会議が 2006 年 10 月 17 日～20 日に同市で開催され，萩原正弥氏(名古屋工業大学)が出席した。更に，ISO 898-2(ナットの機械的性質)の改正提案を検討する ad-hoc グループの会合が 2007 年 1 月 31 日～2 月 1 日にフランス国のパリ市で開催され、萩原正弥氏（名古屋工業大学）が出席した。次回ISO/TC2 関係の本会議は、2007 年 10 月にスウェーデン国で開催される予定である。次頁に TC2 ミラノ会議の主な決議事項を示す。なお，平成18 年度（2006 年度）に制定、改正、確認、廃止された ISO は，次のとおりである。 (制定された規格) なし－29－

(27)

(改正された規格)2006 年 12 月 15 日付け次の 2 件

ISO 15071:1999/Cor 1 :2006 Hexagon bolts with flange – Small series – Product grade A – Technical Corrigendum 1

ISO 15072:1999/Cor 1 :2006 Hexagon bolts with flange with metric fine pitch thread – Small series – Product grade A – Technical Corrigendum 1

(確認された規格)2006 年分の次の 16 件

ISO 2339:1986, ISO 2340:1986, ISO 2341:1986, ISO 4162:1990, ISO 8736:1986, ISO 8737:1986, ISO 8738:1986, ISO 8749:1986, ISO 10485:1991, ISO 14579:2001, ISO 14580:2001, ISO 14583:2001, ISO 14584:2001, ISO 14585:2001, ISO 14586:2001, ISO 14587:2001

(廃止された規格)

2006 年 11 月 28 日付け鋼構造用六角ボルト、六角ナット、平座金関係の次の 8 件

ISO 4775:1984, ISO 7411:1984, ISO 7412:1984, ISO 7413:1984, ISO 7414:1984, ISO 7415:1984, ISO 7416:1984, ISO 7417:1984

2006 年 12 月 6 日付けメートル細目ねじの六角穴付きボルトの次の 1 件 ISO 21269:2004

(28)

ISO/TC2 関係ミラノ会議主な審議事項

ISO/TC2/SC7（関連規格）関係

ISO/CD 1891 “Fasteners – Terminology and nomenclature”に関するコメントの審議及びDIS投票 のための最終調整議論は文書N 98，N 105及びN 107をもとに行われた。規格に関する変更点は，文書N 110，コメントに対する所見はN 111に示されている。審議に先立ち，文書N 105に示される賛成投票結果が説明された。さらに言語を追加することについて，文書の巨大化によるコストの増大，世界中の言語の重要性など，賛否両論が議論された。スウェーデンと日本は，それぞれの母国語を追加することを提案した。経済的な理由から，アメリカは，（ロシアからの参加がないため）公用言語である英語とフランス語だけに減らすよう要望し，ドイツも賛成した。しかしながら，その他の組み入れられている言語（イタリア語，スペイン語，ドイツ語）も入れておく価値があるとの意見が多数を占め，ISO 1891の拡大が合意された。ロシア語は，すでに含められているものに関しては再び組み込まれることとなり（決議4/2006参照），拡大の新しいルールが決められた（決議3/2006参照）。 ISO 4753によるねじ先の形状図が含められることとなった（決議5/2006参照）。新項目3.4.9（12 Point）及び3.4.10（12 Spline）に対する図は，フランスとアメリカが提供する（決議 6/2006参照）。 ISO 1891では，どの程度までモジュール形式で構成すべきなのかとの質問が出されたが，発展させ易さから，現在の構成が好ましい。文書N 107のアメリカ提案（締結用部品の定義）は，使用者に対する有益な情報であると認められた。次回会議までに，用語及び定義に関する提案を事務局に送付する。用語及び定義をISO 1891に追加するか，ISO 1891の第2部として新規作業提案を作るかは，提案の範囲（量）に依存する。決議10/2006 が採択された。今のところ，基礎用語（ボルト，ねじ，植込みボルトなど）は，世界の中で異なった定義をもっており，誤解を招くおそれがある。これらの用語の定義は最も重要と考えられている。それゆえ，説明のための注釈が4節に追加され，これに対するコメントを受け付ける（決議9/2006参照）。 DIS投票のための修正原案が採択された（決議9/2006参照）。

ISO 225 “Fasteners – Bolts, screws, studs and nuts – Symbol and designations of dimensions” の改正に関する新作業提案採用に関する審議議論は文書N 75，N 77，N 85及びN 106をもとに行われた。 2004年には，参加国の不足によりISO 225の改正は見送られた（文書N 85参照）。しかしながら，改正の必要性は認識されている。フランス，ドイツ，イタリア，スウェーデン及びアメリカが改正作業への参加に合意した。ISO 225の改正が合意され，ISO/TC 2/SC 7の作業プログラムに加えられた。決議11/2006が採択された。－31－

(29)

次回会議でCD投票のための最終調整を行うため，コメント及び提案は，それに間に合うように事務局に送付する。

ISO 4759-1 “Tolerance for fasteners – Part 1: Bolts, screws, studs and nuts – Product grades A, B and C”の改正の必要性に関する確認

議論は文書N 88をもとに行われた。

この規格は，ISO/CSで暫定的に確認されており，この決定はISO/TC 2/SC 7で採択された。提出されたコメントには，改正を要するほど重要なものはないので，正誤表作成の可能性が考えられる。決議 12/2006が採択された。

ISO 888 “Bolts, screws and studs – Nominal lingths, and thread lengths for general purpose bolts

文書N 100が配布された。

ISO 888は暫定的に確認されており，文書N 100の審議は次回会議まで延期された。

ISO 3508 “Thread run-outs for fasteners with thread in accordance with ISO 261 and ISO 262 文書N 101が配布された。

ISO 3508は暫定的に確認されており，文書N 101の審議は次回会議まで延期された。

ISO 8991 “Designation system for fasteners 文書N 102が配布された。 ISO 8991は暫定的に確認されており，文書N 102の審議は次回会議まで延期されたその他 Dr. Hasselmannは，表面欠陥に関するISO 6157-1から-3までをISO/TC 2/SC 7の作業プログラムに移行することを考えていると述べた。彼はこの問題を，既にISO/TC 2/SC 1の議長（Mr. Naumann）と議論しており，彼はこの提案に合意した。移動の必要性が，これらの規格の適用範囲が，間違えなく，機械的性質（SC 1）ではなく，基本規格（SC 7）に属するということから説明された。出席者はこの提案に合意し，この移動の確認のため，ISO/TC 2/SC 1で文書照会が行われる。 ISO/TC 2/SC 1(締結用部品の機械的性質)WG 10(ナット)

ISO/CD 2320 Prevailing torque type steel hexagon nuts － Mechanical and performance propertiesに関するコメントに対する議論

文書N 37（ISO/CD 2320），N 42及びN 45が資料として準備された。

Mr. Schulteは，2006年4月に開催されたad-hocグループ会議の概要を報告した。このad-hocグループは，前回会議で推薦され，ISO/CD 2320のCD投票のための最終調整を行った。

(30)

ISO/CD 2320に対するコメントは，ドイツ，イタリア及びアメリカから提出されていた（文書N 42及び補足がN 45に示されている）。1カ国を除いて，すべて賛成投票であった。これらコメントに対する決定は，文書N 49に示されており，ISO/CD 2320に対する修正箇所は文書N 50に示されている。決議3/2006から15/2006も参照のこと。 7.1節の第3及び第4文節は，矛盾があるため，再検討され，修正されている。5回繰り返しゆるめ試験の必要性が再び議論された。激しい議論が行われたが，それぞれの立場に変化なく，ヨーロッパでは単一試験が広く用いられ，オーストラリア，カナダ，日本及びアメリカでは5回ゆるめ試験の要望があることが確認された。 5回ゆるめ試験に対して，締付け力を作用させずにあと4回繰返すことにたいする実用上の基本的な疑問が再び提示された。もし5回の締付けが行われれば要求は満足されないので，現行の規格では，誤った印象を与えるおそれがあるとの指摘がなされた。アメリカは，“受入検査（acceptance inspection）”には二つの意味があり，この規格で用いるべきでないと述べた。法的な問題に関しては，それぞれ自国で調査すること。“日常検査（routine inspection）”についても同様に議論され，最終的に“調達検査（delivery inspection）”の語を用いることとなった。オーストラリアは，締切りを過ぎてからISO/CD 2320の議論のために提案付きコメントを配布した（文書N 51参照）。しかしながら，今回は例外的にそれらを議論することが合意された。決定は，同様にN 51 に示されている。参加者の大部分は， ISO/CD 2320 では，検査する個数を規定していないので， ISO 16426 （Fasteners－Quality assurance system）又はISO 3269（Fasteners－Acceptance inspection）引用の必要がないことを確認した。そのかわり，製品規格では，ISO 3269及びISO 16426を参照しなければならない。 WG10は，修正を施したISO/CD 2320の最終案をDISの5ヶ月投票に回すこと，及びその間に各国は，コメントを期限までに送付することを合意した。この投票は，ISO/TC 2/SC 1で行われる。決議 16/2006が採択された（７カ国が賛成，アメリカは2日目の再議論のあと棄権）。 ISO 898-2及びISO 898-6の改正に関する自由討論文書N 8，N 16，N 29，N 43，N 44が資料として準備された。フランスは，文書N 8の詳細な説明を始めた。 ISO 898-2と-6をまとめる要望は，支持されなかった。特にアメリカでは，細目ねじは使用されていないので，ISO 898-2と分けるべきとの意見であった。

ISO 898-2の内容をできるだけISO 898-1と合わせることが決められた。ISO 898-1で最終決定がなされたものだけを修正する要望があった（決議18/2006参照）。強度区分4に対する規定の必要性はないので，削除する（決議19/2006参照）。さらに，ISO 898-2では，（例えば丸ナットなどの）形状や既存の製品規格と独立して，この要求事項を満足するすべての種類のナットに適用できるようにすべきとの要求が出され，適用範囲中の二面幅に関する記述が削除された。－33－

(31)

Alexander理論の原則を維持しながら，スタイル１及びスタイル２の体系を見直す必要がある。フランスは，ISO 898-2の改正に対する提案を提出することに合意した。フランスは，極限荷重試験と組合せた保証荷重／時間保持試験の詳細について説明した。その目的は，一定時間（15秒間）における望まれない保証荷重の減小量を決めるためで，マンドレルを使った試験で既に確認された。しかしながら，負荷の際，ナットのリラクセーションが起こった場合にも荷重値は減少する。ナットの品質の向上と共に，洗練された荷重制御の試験装置が必要になることから，試験コストの増大が予想される。この試験の必要性を評価するためには，さらなる実験とデータが必要であることが合意された（決議17/2006参照）。基本方針としては，追加の有益な情報が得られない限り，この試験は支持されない。 Dr. Hagiwaraが，スタイル１及びスタイル2と強度比R sに関する研究結果の発表を行った（文書は後で送付予定）。スタイル2ナットは，ナットのストリッピング，スタイル1ナットはボルトのストリッピングが破壊モードとなることで整理でき，保証荷重が再計算された。この方法によれば，Alexander理論にしたがったナットの体系をよりわかりやすくすることができる。この文書は，ad-hocグループでも議論される予定である。 Mr. Naumannは，ドイツのコメント及びISO 898-2改正の目的について発表した（文書N 43及びN 44）。ナットのスタイルに関しては，スタイル1とスタイル2を明確に分けるべきで，ISO 898-2では，スタイル１だけを定義すべきである。保証荷重は対応するボルトの引張り破断荷重に基づいて決めることができ， Alexanderの原理を維持する。イタリアは，スタイル１及びスタイル２使用上の重大問題を報告した。多くの場合，ナットは旧来の GOSTやDIN規格によっており，新しい規格への切り替えはほとんど進んでいない。アメリカは，ISO 898-2にスタイル２も残すべきとの意見である。この問題も，ad-hocグループで議論される。理論に裏打ちされた提案を作成するため，ISO 898-2に関するad-hocグループの設置が合意された（決議22/2006参照）。会合は2007年1月31日から2月1日の間にフランスのパリで開催される。フランス，ドイツ，日本及びアメリカが参加に合意した（登録エキスパート：Rondot, Thomas, Naumann, Schulte, Hagiwara, Smith）。決議20/2006も参照。文書N52は会議で合意された変更を施したもので，ad-hocグループでのさらなる審議に供される。 ISO/TC 2/SC 10(締結用部品の製品規格)WG 2(外側及び内側駆動締結用部品) ISO/CD 10644（平座金組込みねじ）に対するコメントの審議文書N 1及びN 5が資料として提出された。議論の結果は，文書N 13に，その所見は文書N 12 にそれぞれ示されている。最初に，ISO/CD 10644に関する賛成投票結果が報告された（文書N 5参照）。フランスは，座金穴径と首下部直径の干渉に関する問題提起を行い，文書ISO/TC 2/WG 2 N 195を引用した。このことによって，疲労の問題だけでなく，摩擦が座面ではなく干渉部で発生することによるト
