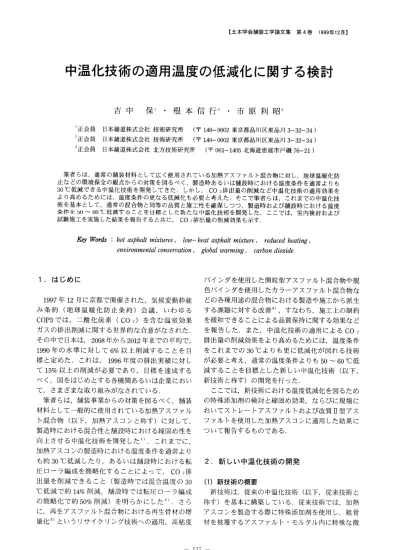

中温 化 技 術 の適 用 温 度 の低 減化 に関 す る検 討
8
0
0
全文
(2) 表‑1特. 図‑1新. 表‑2. 技 術 によ る 加 熱 ア ス コ ンの 締 固 め 効 果. 殊 添 加 剤 の種 類. 供試体 の配合お よび作製条件. 細 泡 を発 生 させ る こ とで,製 造 時 に は微 細 泡 の発 泡 に よ り混 合 性 を 向上 させ,さ. ら に舗 設 時 に は,微 細. 泡 の 一 種 のベ ア リ ング 的 な 働 き によ って 転 圧 ロ ー ラ に よ るニ ー デ ィ ング作 用 を 効 果 的 に増 幅 させ て締 固 め 性 の向 上 を 図 っ て い る.特 殊 添 加 剤 は発 泡剤 お よ び 発 泡 強 化 剤 な どを組 み 合 わ せ た も の で,発 生す る 微 細 泡 は舗 設 終 了 時 ま で 混 合 物 内 に保 持 さ れ る. 一方 ,新 技 術 で は,従 来 技 術 の 概 念 を基 本 と して い るが,更 な る温 度 低 減 化 を図 る と い う厳 しい 条 件 に適 用 させ る た め,目 標 温 度 条 件 に対 応 した新 規 発 泡 剤 の使 用 とそ れ に適 合 した 新 規 発 泡 強 化 剤 とを 組 み 合 わ せ,さ. 表‑3. SGCの. 仕様. らに締 固 め 性 を向 上 させ る滑 性 効 果 も. 新 た に付 与 して い る.(滑. 性 効 果 と は,鉱 物 質 系 の. 滑 性 作 用 を有 す る微 粉 体 を用 い る こ とで,骨 材 の 噛 合 わ せ 時 の接 触 抵 抗 を 低 減 し,締 固 め性 を 改 善 す る. 評 価 に用 い る加 熱 ア ス コ ン は,密 粒 度 ア ス フ ァル ト混 合 物13mmTop(以. も ので あ る). この よ うに,目 標 温 度 条 件 に対 す る微 細 泡 の 最 適. 下,密 粒 ア ス コ ン と 称 す). を基 本 と し,基 層 用 混 合 物 と して 粗 粒 度 ア ス フ ァル. 化 を 図 る と と も に滑 性 効 果 を付 与 す る こ とで,厳 し. ト混 合 物20mmTop(以. い温 度 条 件 で の 混 合 性 お よ び 締 固 め性 を確 保 す る こ. も用 い た.そ れぞ れ の 混 合 物 の骨 材 配 合 は 中 央 粒 度. とが 可 能 とな り,製 造 お よ び 舗 設 にお け る 温 度 条 件. と し,ア ス フ ァル トに は ス ト レー トア ス フ ァル ト. を通 常 よ り も約50〜60℃. 60/80を 使 用 し て 最 適 ア ス フ ァル ト量 と設 定 し た.. 低 減 して も,従 来 と同 等. の 品 質 お よ び施 工性 を得 る こ とが で き る も ので ある. 図‑1に,新. 下,粗 粒 ア ス コ ン と 称 す). 温 度 条 件 は 通 常 よ り も60℃ 低 減 した 混 合 温 度100 ℃,締. 技術 の 適 用 に よ る加 熱 ア ス コ ンの 締 固. 固 め 温 度80℃. を 目標 と し,特 殊 添 加 剤 は ド. ライ 混 合 時 に投 入 す る も の と した.ま た,SGC旋. め 効 果 の概 念 図 を 示 す.. 回 数 は,添 加 剤 な しの 標 準 温 度 条 件 の混 合 物 にお い て マ ー シ ャル 突 固 め と ほ ぼ 同等 の 密度 とな る 回 数 と. (2)更 な る温 度低 減 化 の た め の 特 殊 添 加 剤 新 技 術 で は,温 度 条 件 を通 常 よ りも50〜60℃. し,密 粒 ア ス コ ンで は60回,粗. 低. 減 して も混 合性 お よ び 締 固 め性 を確 保 す る 必 要 が あ る た め,目 標 温 度 条 件 にお い て微 細 泡効 果 と滑 性 効. 密 粒 ・粗 粒 ア ス コ ン の配 合 お よ び 供 試体 の 作 製 条 件 を表‑2に 示 し,SGCの. 果 とを付 与 で き る特 殊 添 加 剤 の 開発 を行 っ た. こ こで は,表‑1に 示 す4種 類 の 特 殊 添加 剤 を用 い, ジ ャイ レ ト リー 試 験 機(米 国RAINHART社 下,SGCと. 称 す)に. 粒 ア ス コ ンで は50. 回 と した.. a)微. 製.以. 仕 様 を表‑3に 示 す.. 細 泡 によ る 締 固 め 効 果. こ こで は,新 発 泡 剤 を使 用 し,そ れ に 組 み 合 わ せ る発 泡 強 化 剤 を従 来 技 術 で 使 用 した もの(添 加 剤D). よ る 締 固 め 試 験 に よ っ て,微. 細 泡 効 果 と滑 性 効 果,お よび そ れ らの 相 乗 効 果 につ. と,新 発 泡 剤 に適 合 させ た も の(添 加 剤B)の2種. い て検 討 を行 った.な お,新 技 術 に 用 い る新 規 発 泡. 類 と し,目 標 温 度 条 件 で の微 細 泡 の効 果 によ る締 固. 剤 と新 規 発 泡 強 化 剤(従 来 技 術 の もの と区 別 す る た. め性 の検 討 を行 った.. め に,こ こで は 新 発 泡 剤 お よ び新 強化 剤 と称 す)お. 図‑2は,SGC旋. 回 数 と締 固 め 度(標 準 混 合 物 の. よ び 滑性 剤 につ いて は,事 前 に検 討 を行 い,材 料 を. マー シ ャル 密度 を100%と. 選 定 した.. の で あ る.添 加 剤Bお よ びDの 締 固 め 度 は,標 準 混. ―136―. した)の 関 係 を 示 し た も.
(3) 図‑2微. 細 泡 に よ るSGC締. 固 め性. 図‑3滑. 性 剤 に よ るSGC締. 固 め性. 図‑4特. 殊 添 加 剤 とSGC締. 図‑5締. 合 物 と添 加 剤 な しの 中 間 に あ り,添 加 剤 な しよ りも. c)微. 固 め 効 果 の持 続 時 間. 細 泡 と滑 性 剤 とに よ る 締 固 め 効 果. こ こで は,a)お. 締 固 め 度 が 向 上 し て い る こ とか ら,温 度 条 件 を60. 固 め性. よ びb)で 示 した,添 加 剤Bに よ. ℃ 低 減 した場 合 で も微 細 泡 に よ る締 固 め効 果 が 得 ら. る微 細 泡 効 果 と添 加 剤Cに よ る 滑 性 効 果 の両 者 を期. れ て い る.さ らに,添 加 剤BはDよ. 待 した 添加 剤Aに つ いて,締 固 め性 の検 討 を 行 っ た.. り も締 固 め 度 が. 向 上 して い る こ とか ら,新 し い発 泡 強 化 剤 の 使 用 が. 図‑4は,添. 加 剤Aを. 用 い た 場 合 のSGC旋. 回数 と. 適 切 で あ る こ とが わ か る.た だ し,標 準 混 合 物 と 同. 締 固 め度(標 準 混 合 物 の マ ー シ ャル 密 度 を100%と. 等 の 締 固 め性 を得 る こ と は,添 加 剤Bに よ る 微 細 泡. した)の 関係 に,添 加 剤Bお よ びCの 結 果 を併 せ て. 効 果 の み で は 難 し く,温 度 条 件 を60℃ 低 減 す る 場. 示 した もの で あ る.な お,添 加 剤Aの 添 加 量 の うち,. 合 には これ 以 外 の効 果 も付 与 す る必 要 が あ る.. 7割 を添 加 剤Bと. b)滑. ス フ ァル ト重 量 比2%に. 性 剤 に よ る締 固 め 効 果. こ こで は,a)に. 示 し た微 細 泡 に よ る締 固 め 効 果. を補 完 す る もの と して,滑 性 剤(添 加 剤C)の. し,残 りの3割 を添 加 剤C(対 相 当)と. した.図‑4か. ア ら,. 添 加 剤Aを 使 用 した 混 合 物 は,混 合 温 度 お よ び締 固. 使用. め 温 度 を60℃ 低 減 して も,標 準 混 合 物 とほ ぼ 同等. によ る締 固 め性 の検 討 を行 った.添 加 剤Cの 添 加 量. の締 固 め度 が 得 られ て い る.こ の添 加 剤Aに よ る締. は,対 ア ス フ ァル ト重 量 比7%の. 固 め性 は,微 細 泡(添 加 剤B)と. 場 合 と,2%の. 場. 図‑3は,添. 加 剤Cを. 用 い た 場 合 のSGC旋. 滑 性 剤(添 加剤C). と に よ る2つ の効 果 か ら成 り立 って い る もの と判 断. 合 の2種 類 を設 定 した. 回数 と. で き,目 標 とす る温 度 条 件 で 締 固 め性 が確 保 で き る. 締 固 め 度(標 準 混 合 物 の マ ー シ ャル 密度 を100%と. ことか ら,こ れ を 新 技 術 用 の 特 殊 添 加 剤 と した.. した)の 関 係 を 示 した も ので あ る.添 加 剤Cを 使 用. d)締. 固 め効 果 の持 続 時 間. す る こ と に よ っ て,締 固 め度 は添 加剤 な しよ りも 向. 新 技 術 の締 固 め効 果 にお いて,時 間 的 要 因 によ る. 上 して い る こ とか ら,添 加 剤Cに よ る 滑 性 効 果 が 寄. 影 響 が考 え られ る の は,微 細 泡 に よ る締 固 め効 果 で. 与 して い る こ とが わ か る.た だ し,添 加 剤Cの 添 加. あ る.こ こで は,新 技 術 を適 用 した混 合 物 につ い て,. 量 の 違 い によ る締 固 め度 の差 は そ れ ほ ど大 き くな く,. 製 造 か ら締 固 め ま で の 時 間 経 過 に伴 う締 固 め性 の 変. また,添 加 剤Cの み に よ る効 果 だ け で は,標 準 混 合. 化 か ら,効 果 の 持 続 時 間 を検 討 した.図‑5は,密. 物 と 同等 の 締 固 め 度 は得 られ な い.. ア ス コ ン を用 い,SGC旋. ―137―. 回 数 を60回. 粒. と して 混 合 か.
(4) 図‑6SGC供. 試 体 に よ る 密 粒 アス コ ンの 安 定 度 特 性. 図‑7ラ. 図‑8粗. ベ リ ン グす り減 り量 特 性. 図‑9SGC供. 粒 アス コ ン にお け るSGC締. 固め性. 試 体 に よ る粗 粒 ア ス コ ン の 安 定 度 特 性. ら締 固め ま で の養 生 時 間(養 生 は100℃ の乾 燥 炉 を 使 用 し,熱 風 が 直 接 混 合 物 に 当た らな い よ う に ウ エ ス で 保 護 して,所 定 時 間放 置 した)を 変 化 させ た 場 合 の 締 固 め 度(標 準 混 合 物 のSGC密 した)を 示 した も ので あ る.図‑5か. 度 を100%と ら,時 間経 過 に. 伴 い,締 固 め度 は徐 々 に低 下 して い く傾 向 を 示す が, 120分 後 で は 約99.8%,360分. 後 で も 約99%以. 上. の 高 い締 固 め度 が 確 保 さ れ て お り,通 常 の施 工 で は 時 間 的 な 問題 はな い も の と考 え られ る. (3)新 技 術 を適 用 した 混 合 物 性 状 a)密. 図‑10動. こ こで は,ス. トレー トア ス フ ァル トを用 いた 表 層. へ の 適 用 を想 定 して,密 粒 ア ス コ ン(表‑2)に. も,添 加 剤Aと 標 準 とは近 似 した 傾 向 を 示 してお り,. つい. 温 度 条 件 を 約60℃ 低 減 して も安 定 度 が 確 保 で き る. て温 度 条 件 を60℃ 低 減 して 特 殊 添 加 剤(添 加 剤A). こ とが わ か る.. を 使 用 し た 場 合 の 混 合 物 性 状 に つ い て 検 討 し た. SGC供. 的 安 定 度 特性. 粒 アス コ ン. 試 体 に よ る旋 回 数 と安 定 度 と の 関 係 を 図‑6. 図‑7か ら,ラ ベ リ ン グ試 験 に よ るす り減 り量 は,. に,ラ ベ リン グ試 験 の結 果 を 図‑7に 示 す.. 標 準 が1.09cm2に. 温 度 条 件 を60℃ 低 減 し た こ と に よ るす り減 り量 の. 図‑6か ら,マ ー シ ャル オ ー トラ ンマ に よ る突 固 め (両面50回)と. ほ ぼ 同 等 の 密 度 とな るSGC旋. 60回 で の 安 定 度 は,標 準 が9.7kNに 減 した 添 加 剤 な しが7.3kNで. 対 して 添 加 剤 な しが1.51cm2と,. 増 加 が 認 め られ る が,添 加 剤Aで は 標 準 と 同等 の結. 回数. 果 で あ り,特 殊 添 加 剤 を使 用 して 締 固 め 度 を確 保 す. 対 して温 度低. る こ とに よ ってす り減 り抵 抗 性 が確 保 され,温 度 低. あ る が,添 加 剤Aを 使. 減 に よ る影 響 を抑 制 で き る. こ こで は特 に 示 さな か った が,動 的 安 定 度 につ い. 用 した 場 合 で は9.4kNと 標 準 とほ ぼ 同 等 の 安 定 度 が 得 られ て い る.そ して,こ れ 以外 の 旋 回 数 にお い て. ―138―. て も 同様 の結 果 が 得 られ て お り,温 度 条 件 を約60.
(5) ℃ 低 減 した 密 粒 ア ス コ ン は,特 殊 添 加 剤 を使 用 す る. 表‑4混. 合物配合お よび製造条件. こ と によ って 標 準 混 合 物 と ほ ぼ 同等 の混 合 物 性 状 を 確 保 す る こ とが で き る. b)粗. 粒アス コン. こ こで は,基 層 へ の適 用 を想 定 して,粗 粒 ア ス コ ン(表‑2)に. つ い て 温 度 条 件 を60℃ 低 減 して 添 加. 剤Aを 使 用 した 場 合 の 混 合物 性 状 につ いて検 討 した. 粗 粒 ア ス コ ン のSGCに. よ る締 固 め 試 験 の 結 果 を 図‑. 8に,SGC供. 試 体 に よ る 旋 回数 と安 定 度 と の 関係 を. 図‑9に,ホ. イ ー ル トラ ッキ ン グ試 験 の 結 果 を 図‑10. に 示す. 図‑8か ら,粗 粒 標 準 の マ ー シ ャル 空 隙 率 と同等 の 実 測 空 隙 率 が 得 られ るSGC旋 標 準 の空 隙 率3.9%に しが63%,添. 回 数50回 で は,粗 粒. 対 して 温 度 低 減 した 添 加 剤 な. 加 剤Aが4.0%で. あ り,粗 粒 ア ス コ. ンで も特 殊 添 加 剤 の使 用 に よ っ て 標 準 混 合 物 と ほ ぼ 同等 の締 固 め性 が 得 られ て い る.ま た,添 加 剤 な し の 空 隙 率 が3.9%と. な る 所 要 旋 回 数 は約100回. であ. り,添 加 剤Aを 使 用 し た場 合 に比 べ て ほ ぼ2倍 が 必. 表‑5転. 圧 条件. 要 とな る. 図‑9お よ び 図‑10か ら,添 加 剤 な しは,安 定 度 お よ び動 的安 定 度 と も粗 粒 標 準 よ り も小 さ い値 を示 し て い る が,添 加 剤Aは 粗 粒 標 準 と同 等 の値 が 得 られ て い る.ま た,添 加 剤 な し の 安 定 度 は,SGC旋. 回. 数 す なわ ち締 固 め エ ネ ル ギー を 増 加 させ て も粗 粒 標 準 と 同等 の安 定 度 が 得 られ に く く,こ れ は 空 隙 率 以 外 に も混 合性 の影 響 も あ る と考 え られ る.(例 同一 空 隙 とな る粗 粒 標 準 のSGC旋. 回 数50回. え ば, と,添. 加 剤 な しの旋 回 数100回 にお け る 比較). これ らよ り,粗 粒 アス コ ンの 場 合 で も,特 殊 添 加 剤 を使 用 す る こ と によ って,温 度 条 件 を通 常 よ りも 60℃ 低 減 し て も標 準 混 合 物 と 同 等 の 混 合 物 性 状 を 確 保 す る こ とが で き る.な お,こ. こで の ア ス フ ァル. ト温 度 は,実 プ ラ ン トで の 製 造 を考 慮 して160℃. と. 設 定 した が,特 殊 添 加 剤 を使 用 した もの は 混 合 温 度 図‑11施. と同 じ100℃ と して も同 様 の結 果 が 得 られ,目 標 混. 工 区割. 合 温 度 に対 応 した 新 規 発 泡 剤 と新 規 発 泡 強 化 剤 と の 働 き に よ り混 合 性 が 確 保 さ れ る の で,100℃. での製. 造 は可 能 で あ る.. 適 用 した混 合 物 は,細 粒 度 ギ ャ ップ ア ス フ ァル ト 混 合 物13mmF(以. 下,細 粒Gと 称 す.ス. ア ス フ ァル ト80/100使 用),お. トレー ト. よび排 水性 舗 装の. キ メ深 さ を 持 た せ た 砕 石 マ スチ ック ア ス フ ァル ト混 3.現. 場 で の適 用 性. 合 物5)(以. 下,高 機 能SMAと. フ ァル ト使 用)の2種 新 技 術 の 現 場 で の 適 用 検 討 の た め,当 社 北 方 技 術. 称 す.改 質II型 ア ス. 類 で あ る.細 粒Gは 積 雪 寒 冷. 地 にお け る チ ェー ン摩 耗 に優 れ る混 合 物 で あ り,一. 研 究 所(北 海 道 恵 庭 市)構 内 に お いて,製 造 温 度 の. 方,高 機 能SMAは. 低 減 に よ る環 境 保 全 対 策 を 主 目的 と し,ス. トレー ト. メ を持 ち,中 〜 下 層 部 に耐 流 動 性 や 耐 水 性 な ど を付. ア ス フ ァル トお よ び 改 質II型 ア ス フ ァル トを使 用 し. 与 した機 能性 混 合 物 で あ る.試 験 施 工 で は,通 常 温. た混 合 物 を対 象 に,試 験 施 工 を 実 施 した.. 度 条 件 の標 準 混 合 物 と,新 技 術 を適 用 して 温 度 条 件. ―139―. 上 層 部 に排 水 性 舗 装 と 同様 の キ.
(6) を50℃. 低 減 し た 中 温 化 混 合 物 を製 造,舗. 表‑6混. 合物の性状. 表‑7舗. 装体の性状. 設 して,. 定 度 も 標 準 の6.36kNに. 対 し て 中 温 化 が6.19kNと,. 混 合 物 性 状 と舗 設 後 の 路 面 性 状 の 両 方 か ら適 用 性 を. ほ ぼ 同 等 の 値 が 得 られ た.細. 検 討 した.併 せ て,改 質II型 アス フ ァル トへ の特 殊. び ラ ベ リ ン グ す り 減 り 量 は,標. 添 加 剤 の 適 用 性 も検 討 す る も の と した.. 0.65cm2に. 細 粒Gと 高 機 能SMAの. 混 合物配 合お よびプ ラ ン. トで の 製 造 条 件 を表‑4に,舗 表‑5に,施. と,標. 工 区 割 を 図‑11に 示 す.な お,使 用 した. 動的安定度 およ 準 の320回/mm,. 温 化 が350回/mm,0.61cm2. 準 よ りも 中温 化 の 方 が 若 干 良 い傾 向 とな っ て. い る.そ. 設 にお け る転 圧 条 件 を. 対 し て,中. 粒Gの. し て,中. 温 化 高 機 能SMAに. つ い て も,標. 準 と 同 様 の 締 固 め 性 と 混 合 物 性 状 が 得 られ て お り,. 特 殊 添 加 剤 は,開 発 した 添 加 剤Aで あ り,混 合 時 間. 改 質II型 ア ス フ ァ ル トを 使 用 し た 場 合 で も,特. は標 準 お よ び 中温 化 と も同 一 と した.. 加 剤 によ って 温 度 条 件 の低 減 化 に対 す る 品質 の確 保 が で き る こ と を 示 し て い る.ま マ よ り もSGCに. (1)混 合 物 性 状 試 験 施 工 にお いて,プ. ラ ン トで 製 造 した混 合 物 の. た,マ. 殊添. ー シ ャル ラ ン. よ っ て 締 め 固 め た 方 が,中. 締 固 め 度 が 高 ま る 傾 向 が あ る こ と か ら,打. 温化 の 撃よ りも. 性 状 を表‑6に 示 す.な お,マ ー シ ャル 供 試 体 は製 造. ニ ー デ ィ ン グ を 与 え る 締 固 め の 方 が,特. 直 後 に プ ラ ン トで 作 製 し た も の で あ り,SGC供. よ る 微 細 泡 の締 固 め効 果 と滑 性 効 果 が 発 揮 され や す. 試. 体 は 舗 設 現 場 まで 運 搬 した 混 合 物(運 搬 時 間約1時. い も の と 考 え られ る. 一方 ,細 粒Gの 中 温 化 で は,製. 間)を 用 いて,北 方 技 術研 究 所 で 作 製 した.. 度 を110℃. 体,ホ イ ー ル トラ ッキ ン グ供 試 体,ラ ベ リ ング供 試. 表‑6よ り,中 SGCの. 温 化 細 粒Gの. 締 固 め 度 は,標 準 の ほぼ100%が. と 設 定 し て い る た め,ミ. 造 時 の 混 合 目標 温. れ た 混 合 物 の 含 水 比 を 測 定 し た.そ. マ ー シ ャル お よ び 得 られ,安. 後 で は0.1〜0.2%程. ―140―. 殊添加剤 に. キ サ か ら排 出 さ の 結 果,混. 合直. 度 の 残 留 水 分 が あ っ た が,表‑.
(7) (2)舗 装 体 の 性 状 舗 設 時 にお け る ア ス フ ァル トフ ィニ ッシ ャ に よ る 敷 均 し の 状 況 を,写 真‑1(細 (高機 能SMA)に. 粒G)お. よ び 写 真‑2. 示 す.ま た,舗 装 体 の 切 取 り コ. ア お よ び 路 面 性 状 を表‑7に 示 す. 表‑7よ り,切 取 りコ アの 締 固 め 度 は,細 粒Gの 標 準 が97.6%,中. 温 化 が99.0%,ま. 標 準 が98.7%,中. 温 化 が98.8%で. た 高 機 能SMの あ り,両 者 の 混. 合 物 と も 中温 化 の 方 が や や 高 い締 固 め 度 が 得 られ て お り,新 技 術 を適 用す る こ と によ って 転 圧 時 の締 固 め 性 は確 保 され る.そ して,路 面 の キ メ深 さや す べ 写 真‑1中. 敷 均 し状 況. り抵 抗 値 も標 準 と中温 化 は ほぼ 変 わ らず,中 温 化 に. 荷 温 度110℃). よ る影 響 は特 に認 め られ な い.. 温 化 細 粒Gの. (StAs80/100,出. 中温 化 の施 工 性 に つ いて は,ア ス フ ァル トフ ィ ニ ッ シ ャ によ る敷 均 し時 の 引き ず りな ど は特 に見 られ ず,ロ ー ラ転 圧 時 の 異 常 もな か った.な お,レ ー キ や ス コ ッ プ に よ る作 業 性 は,標 準 よ りも若 干 重 く感 じ られ る も の の,特 に 問 題 とな る よ うな レベル で は な か った. これ よ り,特 殊 添 加 剤 を使 用 す る こ と に よ って, 温 度 条 件 を50℃ 低 減 して も通 常 と 同 様 の施 工 方 法 で 舗 設 で き,舗 装 体 の 品 質 も確 保 で き る ことが わ か っ た.そ して,ア ス フ ァル トに改 質II型 を使 用 した 場 合 や,SMAな. どの 特 殊 配 合 の混 合 物 につ い て も,. 新 技 術 の 適 用 が 可 能 で あっ た. 写 真‑2中. 温 化 高 機 能SMAの (改 質II型,出. 敷 均 し状 況. 荷 温 度130℃). 4.新. 技 術 に よ るCO2排 出 量 の 削 減 効 果. 6に 示 す よ う に,残 留 安 定 度 は 標 準 混 合 物 と 同程 度 の 値 で あ り,ま た 水 浸 ホ イ ー ル トラ ッキ ン グ試 験 で. 加 熱 ア ス コ ン の 製 造 にお け るCO2の. 発 生 は,骨. もは く離 は全 く認 め られ ず,残 留 水 分 の影 響 は特 に. 材 を 加 熱 す るた め の 重 油 の燃 焼 によ る も のが 大 部 分. な い もの とみ なせ,こ れ は 舗 設 状 況 の観 察 か ら も確. で あ る の で,CO2排. 認 で きた.. 例 す る と考 えた.こ. 表‑8混. 合 温 度 の 低 減 によ るCO2削. ―141―. 減効果. 出 量 は こ の重 油 の 消 費 量 に 比 こで は,加 熱 ア ス コ ン製 造 時 の.
(8) CO2排. 出 量 に つ い て,混. 果 を 表‑8に. 示 す.な. 合 温度 ご とに試算 した結. お,CO2排. 出 量 は,重. 量 の 試 算 値 に 重 油 組 成 中 の 炭 素 量(C)に CO2生. ⑤ 新 技 術 を適 用 した 中 温化 混 合 物 の プ ラ ン ト製 造. 油 消費. 時 の 混 合 時 間や 舗 設 時 の 転圧 回数 な どの条 件 は,. 対する. 標 準 混 合 物 の場 合 と同 一 で 可 能 で あ る.. 成 量 を 乗 算 し た も の で あ る.. 表‑8か. ら,混. 合 温 度 を 低 減 す る こ と に よ りCO2. 排 出 量 は 減 少 す る.ス で は,通. 常 の 混 合 温 度 を160℃. に お け るCO2排. に 想 定 し,そ. の温 度. す る と,50℃. 低減. 出 率 を100%と. し た 混 合 温 度110℃ で 約24%),さ. で は 排 出 率 は 約76%(削. ら に60℃. ℃ で は 約71%(削. 低 減 で の 約14%と. 削 減 量 と な る.な. お,改. 術 を適 用 した 加 熱 ア ス コ ン のCO2排. 来技. てCO2排. 減 率 は 約22%で. 出量 を大幅 に削減す る ことが可能 で あ る. の と同 時 に,品 質 や 施 工性 も通 常 の 場 合 と同等 に 確. 比 べ る と大 幅 な. と し た 場 合 に は,50℃. 出量 の削減 に. つ い て 述 べ た.こ の技 術 に よ っ て,従 来 技 術 に対 し. 質 ア ス フ ァ ル トの 使 用 で,. 通 常 の 混 合 温 度 を180℃ 低 減 でCO2削. な り,従. わ りに. こ こで は,環 境 保 全 の観 点 か ら,新 しい 中温 化 技. 減率. 低 減 と し た 混 合 温 度100. 減 率 で 約29%)と. 術 に お け る30℃. 6.お. ト レ ー ト ア ス フ ァ ル トの 使 用. 保 で き る こ とが わ か っ た.. の. 環 境保 全 へ の取 り組 み は全 産 業 にお いて 推 進 して い く必 要 が あ り,こ の加 熱 ア ス コ ンへ の 中温 化 技 術. あ る.. の 適 用 に よ る 省 エ ネ ル ギ ー 化 やCO2排. 出量 の 削減. は,道 路 舗 装 分 野 にお け る環 境 保 全 へ の 対 策 技 術 の 5.ま. とめ. ひ とつ と して 寄 与 して い く こ とを 期 待 す る.. 本研 究 で は,中 温 化 技 術 の 更 な る温 度 低 減 化 に つ て検 討 し,以 下 の結 論 を 得 た.. 参 考 文 献 1). ① 微 細 泡 効 果 と滑 性 効 果 を併 せ 持 つ 新 技 術 の特 殊. 吉 中 保,. 添 加 剤 に よ って,中 温 化 技 術 の更 な る温 度 低 減. 136,. 化 が 可 能 で あ る.. 2). 3). 4). 吉 中 保,. 5). 出 量 は,新 技 術 を 適 用 す る こ. pavement the. have. required enabled quality. been. material,. from. development. production. of. stage to to and. TEMPERATURE. and. enhance reduse execution. point. REDUCTION. effect. heating compared. the. of view. technology. pavement the. the. the. a new. on. of. work. of. As low-heat. temperature with. of the low. usual. improvement global. heat result, asphalt. about hot. and. warming. asphalt it was. and. mixture. 土木 学会 舗装工 学論文 集. 1998 溝 渕 優:. mixture. ―142―. ASPHALT. Toshiaki. hot. 排水 性舗装 のキ メ深. Based. that on. has. established.. are. given. by. generally. used. The. purpose. conservation.. the. the. reduse. heating. more. temperature. developed And. using. pp.56. MIXTURE. mixture. environment to. 土木 学会. 第5部,. ICHIHARA. asphalt. enabled. considered. mixture.. 50•`60•Ž. asphalt. for. 道. 各 種 加 熱 ア ス フ ァ ル ト混 合 物 へ. 積 雪 寒 冷 地 へ の 適 用 検 討,. OF. NEMOTO. technical. the. 中温 化 技 術 を 利 用 し. 第52回 年次学術講演会講演 概要集 〜57 , 1997. Nobuyuki. studing. 根 本 信 行:. さ を 持 つSMAの. あ る.. authors. 第2巻,. 1997. 第3巻, pp231〜240, 市 原 利 昭, 松 尾 久 志,. と に よ り,従 来 技 術 よ りも大 幅 な 削 減 が 可 能 で. The. 舗装 工学論文 集. の 中 温 化 技 術 の 適 用 検 討,. き る.. YOSHINAKA,. 環 境 保 全 を指 向 した ア ス フ ァル. 路 建 設No.594pp.34〜40,. アス フ ァル トを使 用 した 加 熱 ア ス コ ンへ適 用 で. Tamotsu. pp.129〜. た 再 生 加 熱 ア ス フ ァ ル ト混 合 物 に 関 す る 一 検 討,. トレー トアス フ ァル トお よ び 改 質. ON. 第1巻,. pp.239〜248, 1997 吉 中 保, 石 正 和 夫, 根 本 信 行:. 準 混 合 物 とほ ぼ 同 等 の 品 質 が 得 られ る.. RESEARCH. 根 本 信 行:. ト舗 装 技 術 に 関 す る 研 究,. 50〜600℃ 低 減 して も締 固 め 性 は確 保 され,標. ④ 製 造 時 のCO2排. ア ス フ ァ ル ト舗 装 の 中 温 化 施 工. 舗装 工学論 文集. 1996. 吉 中 保,. ② 新 技 術 の 適 用 に よ り,通 常 よ り も温 度 条 件 を. ③ 新 技 術 は,ス. 根 本 信 行:. に 関 す る 研 究,. the. improved. is. temperature. at. reduction. technology,. it is confirmed. as. a that. method.. is. method. the. same.
(9)
関連したドキュメント
＊ 技術研究所先端技術グループ ＊＊ 関東土木（支）横浜湘南道路（工）
舗装品質評価システム 舗装品質評価システム 舗装品質評価システム 舗装品質評価システム – その背景 その背景
上俊二：年代効果を有する不撹乱海成粘土の原位置非 排水繰返しせん断強度の評価，第30回土質工学研究発 表会概要集，pp.937-940，1995. and Womg, I.H.: Liquefaction potential of soils
工 博財土 木研究センター理事 なぎさ総合研究室長 兼 日本大学客員教授理工学部海洋建築工学科 海岸研究室有 岸研究室有 工修財土 木研究 セ ンターな ぎさ総合研 究室主 任研究員...
参考文献:①土木学会第 58 回年次学術講演会｢Ⅶ-159 水中打設したアスファルトマスチックと各種接合部の遮 水性に関する実験的検討｣、②土木学会第
茨城県土木 部潮来土木事務所 道路河川整備 二課課長 工博 財土木研究センター理事なぎさ総合研究室長 兼日本大学客員教授理工学部海洋建築工学科 茨城県土木部河川課 主任
環境・省エネ 57 東洋大学研究シーズ集2017-2018 ①国際公開番号 WO/2014/017429「アンモニア性窒素含有水の低温処理方法および装置」
高性能レーザー 情報システム 代数学 トンネル現象 高速組立成型 情報通信工学 地殻・マントル物質
