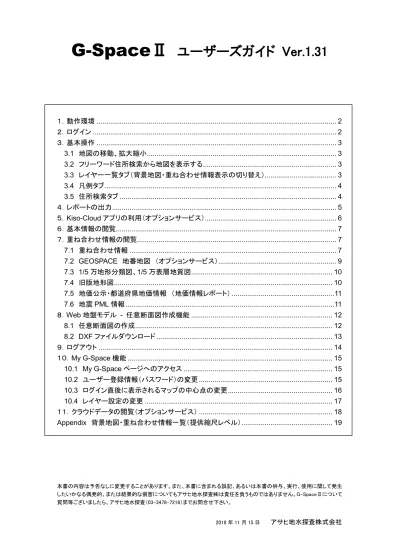

G-SpaceⅡ
ユーザーズガイド Ver.1.31
１．動作環境 ... 2 ２．ログイン ... 2 ３．基本操作 ... 3 3.1 地図の移動、拡大縮小 ... 3 3.2 フリーワード住所検索から地図を表示する ... 3 3.3 レイヤー一覧タブ（背景地図・重ね合わせ情報表示の切り替え）... 3 3.4 凡例タブ... 4 3.5 住所検索タブ ... 4 ４．レポートの出力 ... 5 ５．Kiso-Cloud アプリの利用（オプションサービス） ... 6 ６．基本情報の閲覧 ... 7 ７．重ね合わせ情報の閲覧 ... 7 7.1 重ね合わせ情報 ... 7 7.2 GEOSPACE 地番地図 （オプションサービス） ... 9 7.3 1/5 万地形分類図、1/5 万表層地質図 ... 10 7.4 旧版地形図 ... 10 7.5 地価公示・都道府県地価情報 （地価情報レポート） ... 11 7.6 地震 PML 情報 ... 11 ８．Web 地盤モデル - 任意断面図作成機能 ... 12 8.1 任意断面図の作成 ... 12 8.2 DXF ファイルダウンロード ... 13 ９．ログアウト ... 14 １０．My G-Space 機能 ... 15 10.1 My G-Space ページへのアクセス ... 15 10.2 ユーザー登録情報（パスワード）の変更 ... 15 10.3 ログイン直後に表示されるマップの中心点の変更 ... 16 10.4 レイヤー設定の変更 ... 17 １１．クラウドデータの閲覧（オプションサービス） ... 18 Appendix 背景地図・重ね合わせ情報一覧（提供縮尺レベル） ... 19１．動作環境
ブラウザ Internet Explorer11 Google Chrome 最新版 Safari4.0 以上(5 以上を推奨) ※本サイトではJavaScript を使用しています。 必ずJavaScript を有効にしてください。 アプリケーション Adobe Acrobat Reader DCディスプレイ 1024×768 ピクセル以上
２．ログイン
ユーザーID、パスワードを入力し、[ログイン]ボタンをクリックします。
３．基本操作
3.1 地図の移動、拡大縮小 ■ 地図上でマウスをドラッグ＆ドロップして移動ができます。 ■ 地図上でマウスをダブルクリックすると拡大します。 ■ 地図の拡大・縮小 地図左上部のパネルの＋/－ボタンのクリックや、スライダーの上下移動で地図の拡 大・縮小ができます。 ※提供される縮尺レベルは、レイヤーごとに違います。（→P19 参照） 3.2 フリーワード住所検索から地図を表示する フ リーワー ド 検索 欄に住所 を 入力 して、 [移動]ボタンをクリックすると検索先の地図 が表示されます。 3.3 レイヤー一覧タブ（背景地図・重ね合わせ情報表示の切り替え） [My G-Space]のレイヤー設定で、レイヤー一覧タブに☑が 入っているレイヤーが表示されます。 背景地図の選択、重ね合わせ情報の ON/OFF 表示切り替 えをします。 ※背景地図は１つしか選択できません。 重ね合わせ地図の選択 ☑が入っているレイヤーが地図画面に表示されます。 黒文字：この縮尺で表示が可能です グレー文字：この縮尺では表示できません3.4 凡例タブ レイヤー一覧タブでチェックが入っている重ね合わせ情報の凡例を表示します。 （背景地図の凡例はありません） 3.5 住所検索タブ ■ 住所リストから移動 住所検索タブをクリックし、移動先の住所を選択 して、[移動]ボタンをクリックします。 ※１項目（都道府県）以上が選択されていれば移動できます。 ■ 座標を指定して移動 該当欄に入力して[移動]ボタンをクリックします。 3.6 地番検索タブ （オプションサービス） ■ 地番検索から移動 地番検索タブをクリックし、移動先の地番を入力し て、[移動]ボタンをクリックします。
４．レポートの出力
地図上のレポートを出力したい地点でクリックをし て、属性情報タブにある[レポート出力]ボタンをクリ ックします。 出力したいレポートにチェックを入れて、[出力する] ボタンをクリックすると、PDF ファイルで出力されま す。 ※簡易柱状図が表示されるレポートについては、検索対象の近隣ボーリング柱状図の本数を表示します。 ※複数のレポートを選択した場合も、１つのPDF ファイルで出力します。 任意の地点をクリック チェックするとユーザー登録されたアドレス にレポートpdf を送信します。５．
Kiso-Cloud アプリの利用（オプションサービス）
Kiso-Cloud アプリを利用したい地点でクリックし て、属性情報タブにある[Kiso-Cloud アプリ]ボタ ンをクリックします。 ≪Kiso-Cloud ご契約ユーザー様≫ 各ボタンをクリックしKiso-Cloud アプリをご利用いただけます。 ≪Kiso-Cloud お申込み前≫ 申込ボタンよりお申込みいただけます。６．基本情報の閲覧
地図上の任意地点をクリックすると、画面 左側の属性情報タブに基本情報が表示さ れます。７．重ね合わせ情報の閲覧
7.1 重ね合わせ情報 レイヤーを選択します。（3.3 を参照） ■ 透過率の変更 レイヤーを選択すると画面上部 に透過率バーが表示されます。 （透過率の変更が可能な地図を複数表示している場合、直前に選択した地図が優先されます）■ 属性情報の表示 ・ボーリング ・土壌汚染対策法 要措置区域 ・液状化履歴マップ ・土砂災害警戒区域 ・PRTR など地図によってはクリック地点の属性 や、リンクが表示されます。 ←液状化履歴マップレイヤー ←ボーリング-柱状図レイヤー
7.2 GEOSPACE 地番地図 （オプションサービス） レイヤータブで「GEOSPACE 地番地図」を選択します。 画面左側「地番」タブから、地番 検索・場所の移動ができます。 地図上の任意地点をクリックす ると、属性タブの下部に地番が 表示されます。
7.3 1/5 万地形分類図、1/5 万表層地質図 レイヤータブで、「1/5 万地形分類図」または「1/5 万表層地質図」を選択します。 初期状態では、画面の中心点の都道府県の地形分類図を表示します。 別の都道府県に地図を移動した場合は、都道府県リストを切り替えて下さい。 中心点の図の凡例が表示されま す。 中心点（＋）が別の図幅に移動す ると、凡例は自動で切り替わりま す。 7.4 旧版地形図 レイヤータブで、「1/5 万地形分類図」を選択します。 表示中の旧版地形図の中心点を基準に、凡例タブ内に図名、測量年、発行年が表示されます。 中心点（＋）が別の図幅に移動す ると、情報は自動で切り替わりま す。
7.5 地価公示・都道府県地価情報 （地価情報レポート） レイヤータブで「地価公示・都道府県地価情報」を選択します。 任意の地点をクリックすると、地価公示、都道府県地価情報が表示されます。 [地価情報レポートはこちら]ボタンを クリックすると地価情報レポートを PDF で出力します。 7.6 地震 PML 情報 レイヤータブで「地震PML 情報」を選択します。 地図上に格子が表示されますので、任意の地点（情報は格子ごとに入っています）をクリックすると、地震 PML （予想最大損失率、地震リスクに対する不動産の資産価値の指標）診断が表示されます。 [地震 PML 診断レポート]ボタンをク リックすると地震 PML 診断レポート を PDF で出力します。
８．
Web 地盤モデル - 任意断面図作成機能
8.1 任意断面図の作成 ＜操作手順＞ 任意断面図タブをクリック↓
［開始］ボタンをクリック↓
地図上で、断面を作成する地点を2 点以上指定 （ は変換点、 は近隣ボーリングデータです）↓
［断面図作成］ボタンをクリック↓
画面右下に、推定断面図が表示されます。 続けて断面図を作成する場合は、［次の断面線を引く］ボタンをク リックします。＜表示イメージ＞ ※断面図の水平方向縮尺は、1/10,000 固定です。 ※断面図の垂直方向縮尺は、標高50m～-60m 固定です。 ※近隣ボーリングデータ（断面線から25m 内、最大 20 本まで）の柱状図が閲覧できます。 8.2 DXF ファイルダウンロード 断面図を作成すると表示される、［断面図DXF 出力］ボタンをクリックします。 Auto CAD 等で表示ができます。 任意の断面線 凡例 断面図 柱状図 近隣ボーリングデータ
９．ログアウト
G-SpaceⅡを終了する際は、画面左上にある[ログアウト]ボタンをクリックし、ログアウト操作を行って下さい。
注意：G-SpaceⅡを[ログアウト]ボタン以外にて終了した場合（ブラウザの「×」で閉じたり、強制終了した場合）
１０．
My G-Space 機能
10.1 My G-Space ページへのアクセス ログインページで、ユーザーID・パスワードを入力して、[My G-Space]ボタ ンをクリックします。 10.2 ユーザー登録情報（パスワード）の変更 ユーザー登録情報[変更]ボタンをクリックして変更画面に切り替え、新しいパスワード（確認のために２回）を入 力して、[上記内容で決定]ボタンをクリックして下さい。10.3 ログイン直後に表示されるマップの中心点の変更
マップの中心点[変更]ボタンをクリックして変更画面に切り替え、
[マップで指定]ボタンをクリックして地図で指定するか、北緯・東経の数値を直接入力して下さい。
位置を指定したら、
10.4 レイヤー設定の変更 レイヤー設定[変更]ボタンをクリックして変更画面に切り替えます。 ログイン直後に表示したいレイヤーと、サイトのレイヤー一覧タブに表示したいレイヤーにチェックを入れて[上記 内容で決定]ボタンをクリックします。 レイヤー一覧タブに表示 ログイン直後の画面
１１．クラウドデータの閲覧（オプションサービス）
クラウドサービスご契約ユーザー様のオリジナルデータの閲覧は、G-SpaceⅡのコンテンツと同様です。 ■ レイヤータブでの表示順 クラウドデータは、レイヤー一覧タブの最下部に表示されます。 ■ 属性情報タブでの表示順 クラウドデータの属性情報は、基本情報の後（G-SpaceⅡの属性情報より前） に表示されます。 ■ 属性情報タブでの表示順 クラウドデータはデフォルトでレイヤータブに表示されますので、My G-Space のレイヤー一覧には表示されませ ん。 クラウドデータの属性情報 基本情報 G-SpaceⅡの属性情報 クラウドデータ背景地図・重ね合わせ情報一覧（提供縮尺レベル） 縮 尺 (1/x) 282 564 1,128 2,257 4,514 9,028 18,056 36,112 72,224 144,448 288,896 577,791 1,155,584 2,311,167 4,622,334 9,244,668 18,489,335 背景地図 GEOSPACE 電子地図 － － － ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● GEOSPACE 航空写真 － － － ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ArisMap3D － － － ● ● ● ● ● ● 地理院地図 － － － ● ● ● ● ● ● ● ● ● ● ● ● ● ● 行政界 － － － ● ● ● ● ● ● ● ● ●
Open Street Map － － － ● ● ● ● ● ● ● ● ● ● ● ● ● ●
重ね合わせ情報 ボーリング ボーリング-柱状図 ○ ○ － ● ● ● ● ● ● ● ● ● ● ボーリング-土質試験結果一覧表 ○ ○ － ● ● ● ● ● ● ● ● ● ● ボーリング-N値50以上深度分布 ○ ○ － ● ● ● ● ● ● ● ● ● ● ボーリング-N値30以上深度分布 ○ ○ － ● ● ● ● ● ● ● ● ● ● ボーリング-N値10以上深度分布 ○ ○ － ● ● ● ● ● ● ● ● ● ● ボーリング-孔内水位分布 ○ ○ － ● ● ● ● ● ● ● ● ● ● 井戸情報 ○ ○ － ● ● ● ● 地質・地盤情報 土地条件図（範囲1、S38～H7整備他） ○ ○ 50% ● ● ● ● ● ● ● ● ● 土地条件図（範囲2、H8～H24整備） ○ ○ 50% ● ● ● ● ● ● ● ● ● 土地条件図（範囲3、H22～H24人工地形更新） ○ ○ 50% ● ● ● ● ● ● ● ● ● 1/20万日本シームレス地質図 ○ ○ 50% ● ● ● ● ● ● ● ● ● 1/5万地質図幅（産総研） ○ ○ 30% ● ● ● ● ● ● 1/5万地形分類図（土地分類基本調査） ○ 25% ● ● ● ● ● ● ● ● 1/5万表層地質図（土地分類基本調査） ○ 25% ● ● ● ● ● ● ● ● 表層地盤-微地形区分 ○ ○ 50% ● ● ● ● ● ● ● ● ● 活断層分布 ○ ○ － ● ● ● ● ● ● ● ● ● ● ● リニアメント ○ － ● ● ● ● ● ● ● ● ● ● ● 治水地形分類図（初期整備版） ○ ○ 50% ● ● ● ● ● ● ● ● ● 土壌図 ○ ○ 50% ● ● ● ● ● ● ● ● ● ● ● ● 地球化学図 ○ 50% ● ● ● ● ● ● ● ● ● 明治前期の低湿地データ（関東・近畿） ○ ○ 50% ● ● ● ● ● ● 標高・傾斜 標高メッシュ ○ 50% ● ● ● ● ● ● ● ● ● ● 標高コンター ○ 30% ● ● ● ● ● ● ● ● 傾斜角・傾斜方位区分図 ○ － ● ● ● ● ● ● ● 海抜マップ ○ 50% ● ● ● ● ● ● ● ● ● ● ● ● 土地利用 用途地域データ（2011） ○ ○ 50% 容積率・建ぺい率を表示 ● ● ● 土地利用図2005-2008 ○ ○ 50% ● ● ● ● ● ● ● ● ● 土地利用図2000-2003 ○ ○ 50% ● ● ● ● ● ● ● ● ● 土地利用図1994-1997 ○ ○ 50% ● ● ● ● ● ● ● 土地利用図1989-1991 ○ ○ 50% ● ● ● ● ● ● ● 土地利用図1984-1987 ○ ○ 50% ● ● ● ● ● ● ● 土地利用図1979-1982 ○ ○ 50% ● ● ● ● ● ● ● 土地利用図1974-1977 ○ ○ 50% ● ● ● ● ● ● ● 過去の地図・航空写真 旧版地形図 ○ 75% ● ● ● ● ● 航空写真（2005-2007） 50% ● ● ● ● ● 空中写真（1988-1990） 50% ● ● ● ● ● ● ● ● 空中写真（1984-1986） 50% ● ● ● ● ● ● ● ● 空中写真（1979-1983） 50% ● ● ● ● ● ● ● ● 空中写真（1974-1978） 50% ● ● ● ● ● ● ● ● 空中写真（1961-1964） 50% ● ● ● ● ● ● ● ● 提供範囲を示し、写真の表示はしない 空中写真（1945-1950） 50% ● ● ● ● ● ● ● ● 提供範囲を示し、写真の表示はしない 災害関連 液状化履歴マップ ○ ○ 25% ● ● ● ● ● 自治体の液状化ハザードマップへのリンク ○ － － － － － － － － － － － － － － － － － － 土砂災害警戒区域 ○ ○ 30% ● ● ● ● ● ● 土砂災害危険箇所 ○ ○ 30% ● ● ● ● ● ● 地震PML情報 ○ － ● ● ● ● ● ● ● ● ● ● 火山噴火ハザードマップ ○ ○ 40% ● ● ● ● ● ● ● ● ● ● ● 浸水想定区域 〇 ○ 50% ● ● ● ● ● ● ● ● 東日本大震災関連 東日本大震災 液状化地点マップ ○ 25% ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● 東日本大震災 津波浸水マップ ○ 25% ● ● ● ● ● ● ● ● ● ● ● ● 干渉SAR-地盤変動マップ（3.11前後） ○ 0% ● ● ● ● ● ● ● ● ● 被災地航空写真（2012.10-2013.5） 50% ● ● ● ● 被災地航空写真（2011.5-2012.4） 50% ● ● ● ● 被災地航空写真（2011.3-2011.4） 50% ● ● ● 初期 透過率 凡例 属性 情報 レイヤー名
