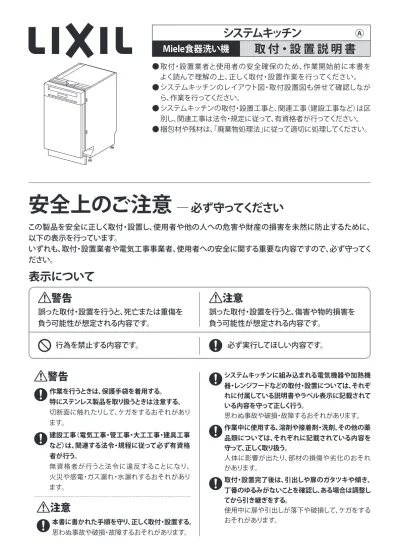

(1)

● 取付・設置業者と使用者の安全確保のため、作業開始前に本書を

よく読んで理解の上、正しく取付・設置作業を行ってください。

● システムキッチンのレイアウト図・取付設置図も併せて確認しなが

ら、作業を行ってください。

● システムキッチンの取付・設置工事と、関連工事(建設工事など)は区

別し、関連工事は法令・規定に従って、有資格者が行ってください。

● 梱包材や残材は、

「廃棄物処理法」に従って適切に処理してください。

この製品を安全に正しく取付・設置し、使用者や他の人への危害や財産の損害を未然に防止するために、

以下の表示を行っています。

いずれも、取付・設置業者や電気工事事業者、使用者への安全に関する重要な内容ですので、必ず守ってく

ださい。

表示について

警告

誤った取付・設置を行うと、死亡または重傷を

負う可能性が想定される内容です。

行為を禁止する内容です。

必ず実行してほしい内容です。

注意

誤った取付・設置を行うと、傷害や物的損害を

負う可能性が想定される内容です。

作業を行うときは、保護手袋を着用する。

特にステンレス製品を取り扱うときは注意する。

切断面に触れたりして、ケガをするおそれがあり

ます。

建設工事(電気工事・管工事・大工工事・建具工事

など)は、関連する法令・規程に従って必ず有資格

者が行う。

無資格者が行うと法令に違反することになり、

火災や感電・ガス漏れ・水漏れするおそれがあり

ます。

本書に書かれた手順を守り、正しく取付・設置する。

思わぬ事故や破損・故障するおそれがあります。

注意

警告

システムキッチンに組み込まれる電気機器や加熱機

器・レンジフードなどの取付・設置については、それぞ

れに付属している説明書やラベル表示に記載されて

いる内容を守って正しく行う。

思わぬ事故や破損・故障するおそれがあります。

作業中に使用する、溶剤や接着剤・洗剤、その他の薬

品類については、それぞれに記載されている内容を

守って、正しく取り扱う。

人体に影響が出たり、部材の損傷や劣化のおそれ

があります。

取付・設置完了後は、引出しや扉のガタツキや傾き、

丁番のゆるみがないことを確認し、ある場合は調整し

てから引き継ぎをする。

使用中に扉や引出しが落下や破損して、ケガをする

おそれがあります。

安全上のご注意

― 必ず守ってください

システムキッチン

Miele食器洗い機

取 付・設 置 説 明 書

(2)

■ 納まり図

※食器洗い機を端部に設置する場合は、端部設置金具セットの同梱チラシを参照してください。

Miele食器洗い機 サイドパネル 配管キャビネット

■ Miele食器洗い機本体

操作パネル ドア面材 ケコミカバー

〈ご注意〉

● 以下のとき、トルクスドライバー(T20)が必要になりますので、

あらかじめ用意してください。

ドライバー

トルクス

T20

トルクスドライバーが必要な工程

18 (サイドパネル) (食器洗い機)450/600 490/640 750/800/900/950 260/310 18 (サイドパネル) 0〜5(クリア) 0〜5(クリア) ドア面材の固定 →10 ページ アジャスター(後)の高さ調整→10 ページ ドア開閉バランスの調整→10 ページ 本体の固定→13 ページ ケコミカバーの取り付け→17 ページ サイドパネル

各部のなまえと部材の確認

(3)

製品名 部品名 部品図 数量 用途 配管キャビネット 大皿フレキタッピンねじ5.3×27 φ17キャップ 各4 配管キャビネットの連結用サイドパネル固定用 ナベタッピンねじ3.5×12 8 排水カバー固定用 パッキン 1 食器洗い機のケコミカバーすき間詰め用 ドア部材 皿タッピンねじ4×14 6 ●G4820・G6722用化粧パネルとドア面材取付金具(食器洗い機同梱) の固定用 皿タッピンねじ4×14 ナベタッピンねじ4×18 4 4 ●G7314用 化粧パネルとドア面材固定金具・固定フック(食器 洗い機同梱)の固定用 サイドパネル 大皿フレキタッピンねじ5.3×27 φ17キャップ 各4 サイドパネル固定用 木口シート 1 サイドパネルカット部の意匠用(H875のみ) 保護板セット 蒸気保護板 1 ワークトップ裏貼りの保護用 セラミックトップ用 前框保護カバー (セラミックトップ以外は 同梱されません) 1 セラミックトップ前框の割れ防止用 トラスタッピンねじ3.5×14 3 蒸気保護板の固定用 調整スペーサー (t1mm/3mm/5mm) 1セット サイドパネルと食器洗い機のすき間隠し用

■ Miele食器洗い機部材一覧

 ※食器洗い機の同梱部材については、食器洗い機同梱のチラシをご確認ください。

必ず付属の部品や指定のねじを使用する。

製品が落下して、ケガをするおそれがあります。

ねじを締め過ぎないようにする。

空回りやねじ頭がつぶれることで、製品が脱落してケガをするおそれがあります。

警告

各部のなまえと部材の確認

(4)

1

締結部品類の確認

※食器洗い機の部品はこの説明書でご確認ください。

2

扉・引出し・幕板・鴨居を外す

3

フロアキャビネットを仮設置する

4

全体間口を測定し、食器洗い機のスペースを確保する→5 ページ

5

フロアキャビネットを準備する

6

フロアキャビネットを連結・壁固定する

7

ワークトップを取り付ける

8

エンドパネルを取り付ける

9

サイドパネルを取り付ける→7 ページ

10

水栓金具・浄水機能付水栓を取り付ける

11

排水部品を取り付ける

12

食器洗い機を設置する→8 ページ

13

蒸気保護板を取り付ける→14 ページ

14

防振クッションを取り付ける(間口600のみ)→16 ページ

15

ケコミカバーを取り付ける→17 ページ

16

電源と給排水を接続する→18 ページ

17

加熱機器を設置する

18

扉・引出しを取り付ける

19

扉・引出しを調整する

本書では、

「Miele食器洗い機」の取り付け手順を説明しています。

部の取付・設置についてはシステムキッチンの取付・設置説明書をご覧ください。

1

2

3

9

12

13

14

15

16

5

6

7

8

10

11

17

18

19

〈ご注意〉

● 事前工事が確実に行われていることを確認してください。

● 電源と給排水の接続についてはP18、19を参照してくだ

さい。

〈お願い〉

設置後、食器洗い機同梱のチラシのチェックリストに従って、確認と試運転を行ってください。

4

取付・設置の流れ

(5)

フロアキャビネットを仮設置したら、全体間口を測定し、

食器洗い機のスペース(A)を確認する。

キッチン本体に付属の取付・設置説明書「フロアユニットの設置 締結部品類の確認」を参照してください。

キッチン本体に付属の取付・設置説明書「フロアユニットの設置 扉・引出し・幕板・鴨居を外す」を参照してください。

キッチン本体に付属の取付・設置説明書「フロアユニットの設置 フロアキャビネットを仮設置する」を参照してください。

食器洗い機のタイプと設置スペース(A) (単位:mm) 食器洗い機 A 450タイプ 490 600タイプ 640 トップ間口 キャビネット全体間口A 両端を「キャビネット全体間口」に合わせる インセットの場合 トップの端から24mm内側に フロアキャビネットを仮設置 する

1

締結部品類の確認

2

扉・引出し・幕板・鴨居を外す

3

フロアキャビネットを仮設置する

4

全体間口を測定し、食器洗い機のスペースを確保する

(6)

キッチン本体に付属の取付・設置説明書「フロアユニットの設置 フロアキャビネットを準備する」を参照してください。

キッチン本体に付属の取付・設置説明書「フロアユニットの設置 フロアキャビネットを連結・壁固定する」を参照してく

ださい。

キッチン本体に付属の取付・設置説明書「フロアユニットの設置 エンドパネルを取り付ける」を参照してください。

キッチン本体に付属の取付・設置説明書「フロアユニットの設置 ワークトップを取り付ける」を参照してください。

フロアキャビネットを準備する

6

フロアキャビネットを連結・壁固定する

8

エンドパネルを取り付ける

5

7

ワークトップを取り付ける

(7)

1

隣接キャビネットに貫通穴がない場合

は、φ4.5〜5の貫通穴を開ける

φ5より大きな貫通穴を開けない。

サイドパネルの保持力が弱くなり、サイドパネル

が外れてケガをする原因になります。

注意

2

サイドパネルを必要な長さにカットする

〈ご注意〉

● ワークトップ高さ850mm・900mmに取り付けるときは、

カット不要です。

1. ワークトップ高さとサイドパネル高さを確認する。

(単位:mm) ワークトップ高さ サイドパネル高さ カット後の寸法 900 856 856(カットなし) 875 856 831 850 806 806(カットなし)

2. 向きに注意してサイドパネルの下面をカットする。

3. 同梱の木口シートをカット面に、ゴム系接着剤で貼る。

3

サイドパネルに保護フィルムが貼られて

いる場合は、保護フィルムをはがす

φ4.5〜5の貫通穴を 2箇所開ける 36.5 21.5 235 395

丸みが大きい 831 ゴム系接着剤 (現場手配) 木口シート 保護フィルム サイドパネル サイドパネル クランプ 側板 (隣接キャビネット) 24

ポイント

隣接キャビネットの側板面から24mm前に出 した位置で固定する ※ 図は上から見ています。

〈使用する締結部品〉

部品名 部品図 大皿フレキタッピンねじ5.3×27 φ17キャップ 大皿フレキタッピンねじ 5.3×27 φ17キャップ

前側

後側

4

サイドパネルを隣接キャビネットの側板

面から24mm前に出した位置に合わせ

て、クランプで固定する

5

サイドパネルを隣接キャビネットにねじ

で固定する

24

9

サイドパネルを取り付ける

(8)

フィラー ピン ナット

水栓の取り付けは、

「取付・設置説明書」と製品本体に表示されている内容を守り、正しく装着する。

水や湯が漏れ、床を汚したり、損傷したりするおそれがあります。

注意

管工事

キッチン取付・設置

キッチン本体に付属の取付・設置説明書「フロアユニットの設置 排水部品を取り付ける」を参照してください。

キッチン本体に付属の取付・設置説明書「フロアユニットの設置 水栓金具・浄水機能付水栓を取り付ける」を参照してく

ださい。

ドア面材を取り付ける

12-1

1

食器洗い機に取り付けられているフィラーを取り外す

フィラー ナット 六角ディープ ソケット

ピン

●G7314の場合

フィラーを引き下げて取り外す。

●G4820・G6722の場合

1. 8mmの六角ディープソケットでナットを外す。

2. フィラーを取り外す。

3. ピンを右にスライドさせて外す。

❸ フィラー

水栓金具・浄水機能付水栓を取り付ける

10

11

排水部品を取り付ける

12

食器洗い機を設置する

(9)

〈ご注意〉

一部使用しない下穴があります。

〈ご注意〉

G6722のみ、一部使用しない下穴があります。

2

ドア面材取付金具をドア面材に取り付ける

●G4820・G6722の場合

●G7314の場合

〈使用する締結部品〉

部品名 部品図 皿タッピンねじ4×14

3

ドア面材を食器洗い機本体に差し込む

●G4820・G6722の場合

●G7314の場合

手回し 下穴 ドア面材取付金具 (食器洗い機同梱)

上側

皿タッピンねじ4×14 ドア面材 下側のフックをかけて から、全体を差し込む

〈使用する締結部品〉

部品名 部品図 皿タッピンねじ4×14 ナベタッピンねじ4×18 手回し 下穴 ドア面材固定金具 (食器洗い機同梱)

上側

皿タッピンねじ4×14 ドア面材 ドア面材固定フック (食器洗い機同梱) ナベタッピンねじ 4×18

下側のフックをかけて から、全体を差し込む 使用しない 下穴 使用しない 下穴 使用しない下穴 使用しない 下穴 手回し

⓬食器洗い機を設置する

(10)

2

ドアが45°で止まるように、開閉角度を調整する

ドア面材の重さで一気にドアが開かないように、開閉角度を調整してください。

〈ご注意〉

左右のねじを同じだけ回して、左右のスプリング強度を同程度にして

ください。左右で異なると、ドアがひずんで破損する原因になります。

45°

左右のスプリング強度調整 ねじを回して、ドアが45°くら いで止まるように調整する トルクス ドライバー T20 弱くなる 強くなる スプリング強度 調整ねじ

食器洗い機を調整する

12-2

1

食器洗い機の高さ・水平を確認し、調整する

高さ調整の後、水準器で床の水平レベルと本体が傾いていないかを再度確認してください。

食器洗い機 本体推奨高さ (単位:mm) ワークトップ高さ 食器洗い機本体推奨高さ 900 855 875 830 850 805

アジャスター(前)の高さ調整

アジャスター(後)の高さ調整

マイナスドライ バーを溝にはめ て回し、高さを調 整する 左右のトルクスねじを回し て、高さを調整する トルクス ドライバー T20 上がる 下がる 下がる 上がる

トルクス ドライバー T20

4

ドア面材を押し上げながら、トルクスねじを回して固定する

●G4820・G6722の場合

●G7314の場合

トルクス ねじを 固定する キャップ ドア面材を 押し上げ ながら

ドア面材を 押し上げ ながら

トルクス ドライバー T20 トルクス ねじを 固定する キャップ

⓬食器洗い機を設置する

(11)

食器洗い機を設置する

12-3

1

ドアを開いて、本体内のカゴを取り外す

上段から順番にカゴを取り外してください。

上段カゴの取り外し

中段カゴの取り外し

ストッパーの上下を押し ながら、手前に取り外す カゴを手前一杯まで引く カゴを上に傾けて取り外す カゴを手前に引いて取り外す

2

ホース・電源コードを引き込み、

食器洗い機を押し込む

ホース・電源コードを引き込み、配管用キャビネット側板

の切り欠き部に通しながら、食器洗い機を押し込んでく

ださい。

〈ご注意〉

● 給水・排水ホースを切断しないように注意してください。

● 給水ホースの折れ曲りがないように注意してください。水

漏れの原因になります。

● 食器洗い機がサイドパネルにぶつからないよう注意し

て押し込んでください。

配管用キャビネット 電源コード 給水ホース 排水ホース

⓬食器洗い機を設置する

(12)

4

食器洗い機を取り付ける

1. 木くず受け用としてビニール袋などを本体内に貼り付

ける。

ビニール袋など

高さ方向

5

ワークトップ下端から操作部 上端のすき間を5mmにする

奥行方向

間口方向

55

食器洗い機のパッキン部から サイドパネル前面までを55mm で合わせる ドアを閉めたときに、操作部と サイドパネル前面が合っている ことを確認する サイドパネルと食器洗い機のすき間を、 左右均等になるようにする

0〜4

0〜4

3

食器洗い機の位置を決める

食器洗い機の高さ、奥行、間口方向の位置を決めてくだ

さい。

⓬食器洗い機を設置する

(13)

2. 本体内の連結穴から、サイドパネルに下穴を開ける。

3. 食器洗い機に同梱のねじで仮締めする。

〈使用する締結部品〉

部品名 部品図 サイドパネルねじ4×27.3 φ2.5深さ10mmの下穴を開ける

φ2.5より大きな下穴を開けない。

保持力が弱くなり、連結部が外れてケガをする

原因になります。

注意

サイドパネルねじ4×27.3 トルクス ドライバー T20

5

調整スペーサーを取り付ける

食器洗い機とサイドパネルの間にすき間がある

場合は、調整スペーサーを差し込んでください。

※ 調整スペーサーは必ず3mm以下の厚みのもの

を使用してください。

サイドパネルねじを 挟み込むように スペーサーを差し込み、 トルクスドライバーなどで パッキンをめくって スペーサーを隠す スペーサーが 隠れていない。 スペーサーが パッキンで 隠れている すき間寸法 調整スペーサー厚み 1mm なし 2mm 1〜3mm 3mm 4mm 調整スペーサー 仮締め 調整 スペーサー 仮締め

⓬食器洗い機を設置する

(14)

必ず見付に蒸気保護板と前框保護カバー(セラミックトップのみ)を取り付ける。

見付に蒸気保護板を取り付けないと、食器洗い機からの蒸気で天板が劣化するおそれがあります。

また、セラミックトップの場合は、前框保護カバーを取り付けないと、前框が破損するおそれがあります。

注意

セラミックトップの場合

1

両面テープで前框保護カバーを取り付

ける

〈ご注意〉

前框保護カバーは、前框と同面ま

たは、0.5mm程度飛び出すように

取り付けてください。

皿などが当たって前框が破損する

おそれがあります。

0〜0.5

2

前框保護カバーの穴に合わせて、下穴

(φ2.3〜φ2.7)を開ける

φ2.3〜φ2.7、深さ10mmの 下穴を開ける ❸ 両面テープのはくり紙 をはがす ❶ 中心を合わせてカバーを当てる ❷ 取り付ける面を工 業用アルコールな どで拭き取る マスキングテープまた は鉛筆などでけがく。 前框保護カバー

❹ 貼り付 ける

蒸気保護板を取り付ける

13-1

6

仮締めしたねじを本締めし、

目隠しキャップをはめる

サイドパネルねじを左右交互 に少しずつ締め込む 蒸気保護板の取付後に外す →15ページ トルクス ドライバー T20 目隠しキャップ

13

蒸気保護板を取り付ける

⓬食器洗い機を設置する

(15)

3

蒸気保護板の穴を前框保護カバーの穴

に合わせて、ねじで固定する

トラスタッピンねじ3.5×14 蒸気保護板 手回し ❶ シートをはがす 蒸気保護板の穴を前框 保護カバーの穴に合わ せる ❷ 蒸気保護板を食器洗い機とワークトップの間に入れる

人造大理石・ステンレストップの場合

1

蒸気保護板をトップ前端に合わせて、

下穴(φ2.3〜φ2.7)を開ける

❶ 蒸気保護板をトップ前端に合わせる ❷ φ2.3〜φ2.7、深さ10mmの 下穴を開ける

2

蒸気保護板をねじで固定する

〈ご注意〉

蒸気保護板はトップ前端に合わせないと蒸気が漏れる

おそれがあります。

トラスタッピンねじ3.5×14 蒸気保護板 手回し 人造大理石トップ ステンレストップ (スムースドットエンボス)(ソフトスクラッチ)ステンレストップ

❶ シートをはがす

〈使用する締結部品〉

部品名 部品図 トラスタッピンねじ3.5×14

<使用する締結部品>

部品名 部品図 トラスタッピンねじ3.5×14

⓭蒸気保護板を取り付ける

(16)

カゴを戻す

13-2

上段カゴの取り付け

中段カゴの取り付け

カゴをレールに通して、奥 まで押し込む サイドパネルの前面から65mmの 位置になるように、防振クッション をカットする 防振クッションをはめ込む カゴを上に傾けながら、 レールにはめる カゴを奥まで押し込む レールにストッパーを取 り付ける

木くず受けのビニールを外し、カゴを食器洗

い機内に戻す

下段から順番にカゴを戻します。

サイドパネルの前面から65mmの位置になるように、防振クッションをカットしてはめ込んでください。

サイドパネル前面 防振クッション

65

⓭蒸気保護板を取り付ける

14

防振クッションを取り付ける

(間口600のみ)

(17)

ワークトップ高さ 850の場合 ワークトップ高さ875の場合 ワークトップ高さ900の場合

1

配管キャビネットに同梱のパッキンを

カットし、ケコミカバーに貼り付ける

〈ご注意〉

食器洗い機600タイプの場合はカット不要です。

(単位:mm) 食器洗い機 パッキン長さ 450タイプ 436 600タイプ (カットなし)586

2

ケコミカバー取付金具を取り付ける

サイドパネルの端から65mmの位置に合わせて、ケコミカバー取付金具を取り付けます。

ドライバートルクス T20

65

ケコミカバー取付金具の位置を調整する際は、 奥まで押し込んでから引き出して調整します。 フックを外側におさえながら、 取付金具を押し込む

〈ご注意〉

取付金具を押し込んだ後、引っ張りながら位置調整する。

押し込みながら位置調整すると、破損するおそれがあります。

3

ケコミカバーをねじで固定し、目隠し

キャップをビス穴にはめ込む

〈使用する締結部品〉

部品名 部品図 ケコミカバー固定用ビス ケコミカバー取付金具

ワークトップ高さによって、金具の取

り付け向きと、ねじの固定位置が異

なります。ワークトップ高さを確認し

てから取り付けてください。

上の穴でねじを 固定 下の穴でねじを固定 下の穴でねじを固定 ケコミカバー取付金具を 上向きにする ケコミカバー取付金具を下向きにする ケコミカバー取付金具を下向きにする 目隠しキャップ ケコミカバー固定用ビス トルクス ドライバー T20 ケコミカバー ❷ はくり紙をはがす ケコミカバー パッキン ❶ 450タイプの場 合は、436mmに カットする

〈ご注意〉

ワークトップ高さが900の場合は必ず貼り付けてください。

ワークトップ高さが850、875の場合は、床とケコミカバーの間にすき間があく場合のみ貼り付けてください。

●G4820・G6722の場合 上の穴でねじを固定 ●G7314の場合 下の穴でねじを固定

15

ケコミカバーを取り付ける

(18)

配管例を参照し、電源コードまたは給・排水管が正しく立ち上がっていることを確認してください。

固定方法は、キッチン本体に付属の取付・設置説明書を参照してください。

配管例

壁出しの場合

給水管が壁出しの場合

給水管が床立ち上げの場合

470 〈495〉 【 520 】 (給水位置) 550 〈575〉 【 600 】 (電源位置) 300 〈325〉 【 350 】 110 (排水壁出 し 位置) 括弧なし数字(排水壁出し位置以外):ワークトップ高さ850の場合  〈数字〉:ワークトップ高さ875の場合  【数字】:ワークトップ高さ900の場合 470 〈495〉 【 520 】 (給水位置) 550 〈575〉 【 600 】 (電源位置) 300 〈325〉 【 350 】

1

排水カバーを加工する

160 40 21.5 44.5 8 17 108 (29) φ30 給水ホース取出し用 φ30 排水ホース取出し用 スリット φ50 排水管用 φ15 電源コード 取出し用 100 60 40 21.5 44.5 8 17 108 (29) φ25 給水管用 φ30 給水ホース取出し用 φ30 排水ホース取出し用 φ50 排水管用 φ15 電源コード 取出し用 スリット

配管キャビネットの右側に

食器洗い機を設置する場合の

加工例

〈ご注意〉

● 配管キャビネットの左側に食器洗い機を設置する場合

は、加工例の内容を左右対称に加工してください。

● 加工部はバリがないように仕上げてください。

床立ち上げの場合

給水ホース 給水管 排水管 排水ホース 電源コード 電源コード取出口の 加工 端部を カット する

16

電源と給排水を接続する

(19)

給水管との接続

排水管との接続

2

電源を接続する

電気工事は、関連する法令・規程に従って、必

ず有資格者が行う。

無資格者が行うと法令に違反することになり、

火災や感電するおそれがあります。

警告

電気工事

コードが下向きに なるようにして、電 源プラグを根元ま で差し込む。 専用コンセント 単相200V 15A アース付き

〈ご注意〉

● コンセントは水滴が飛ばないよう、床から500mm以上

の位置に取り付けてください。

● ホコリを蓄積させないよう、使用者がプラグを抜き差し

できる位置に取り付けてください。

3

給水・排水を接続する

管工事

管工事は、関連する法令・規程に従って、必ず有資格者が行う。

無資格者が行うと法令に違反することになり、水漏れするおそれがあります。

警告

400mm以上 床面 キッチンドア ひな段との空間を十分に 確保する

〈ご注意〉

給水管高さは、床から400mm以上にしてください。

100〜 150mm 300mm以上 排 水 管 に臭 気 止 め パッキンを差し込 み、排水ホースを所定の深さ(100〜 150mm)まで差し込んだら、ビニール テープで固定します。 排水管 排水ホース 臭気止め パッキン

〈ご注意〉

排水ホースを差し込み過ぎると、排水不良の原因になり

ます。

排水管 (HT40)

〈お願い〉

45℃から65℃に温度を保つことのできる温水設備の

場合、給湯での接続もできますが、即出湯式給湯器と

の接続や水圧が充分でない場合は、給水での接続を

おすすめします。

⓰電源と給排水を接続する

(20)

加熱機器に付属の取付・設置説明書を参照して、加熱機器を設置してください。

キッチン本体に付属の取付・設置説明書「フロアユニットの設置 扉・引出しを取り付ける」を参照してください。

キッチン本体に付属の取付・設置説明書「フロアユニットの設置 扉・引出しを調整する」を参照してください。

〈お願い〉

設置後、食器洗い機同梱のチラシのチェックリストに従って、確認と試運転を行ってください。

17

18

19

加熱機器を設置する

扉・引出しを取り付ける

扉・引出しを調整する

参照

関連したドキュメント

MPIO サポートを選択すると、 Windows Unified Host Utilities によって、 Windows Server 2016 に含まれている MPIO 機能が有効になります。.

証明で使われる重要な結果は mod p ガロア表現の strictly compatible system への minimal lifting theorem (以下, LT と略記する) と modular lifting theorem (主に

Wiese, Dihedral Galois representations and Katz modular forms, Doc. Wiles, Modular elliptic curves and Fermat’s

奥付の記載が西暦の場合にも、一貫性を考えて、 []付きで元号を付した。また、奥付等の数

奥付の記載が西暦の場合にも、一貫性を考えて、 []付きで元号を付した。また、奥付等の数

高圧の場合、平均 3.81 円/kWh であり、送配電設備関連のコストダウン等により、それぞれ 0.29 円/kWh(12.95%)

高(法 のり 肩と法 のり 尻との高低差をいい、擁壁を設置する場合は、法 のり 高と擁壁の高さとを合

18.5グラムのタンパク質、合計326 キロカロリーを含む朝食を摂った 場合は、摂らなかった場合に比べ
