１．教育用端末（iMac）の起動と，StarBoard Softwareの起動
２．電子黒板の起動
３．電子黒板の終了
４．SterBoard Sofrwareの使い方
５. 教育用端末(iMac)の画面の
「デュアルディスプレイ」，「ミラーリングディスプレイ」切替え

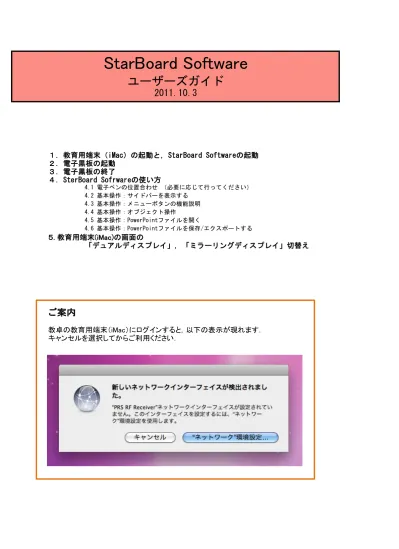

ご案内
教卓の教育用端末（iMac）にログインすると，以下の表示が現れます．
キャンセルを選択してからご利用ください．
StarBoard Software
ユーザーズガイド
2011.10.3
4.1 電子ペンの位置合わせ （必要に応じて行ってください） 4.2 基本操作：サイドバーを表示する 4.3 基本操作：メニューボタンの機能説明 4.4 基本操作：オブジェクト操作 4.5 基本操作：PowerPointファイルを開く 4.6 基本操作：PowerPointファイルを保存/エクスポートする１．教育用端末（iMac）の起動と，StarBoard Softwareの起動
教卓の教育用端末（iMac）にIDとパスワードを入力してログインしてください． ログインすると，Starboard（電子黒板）利用に必要なアプリケーション「Lsadrv」が自動的に起動します． アプリーケーションフォルダから「StarBoard Software」を選択し，ダブルクリックします． 「StarBoard Software」が起動し，画面下Ｄｏｃkの「Ｌｓａdrv」（アイコン）の隣にアイコンが表示されます． 【シンプル設定（その他のモデル）】を選択し，クリックしてください．2回目以降，この画面は表示されません． 注） 初めてご利用になる場合のみ，「新規プロファイル」画面が表示されます．２．電子黒板の起動
※電子黒板が真っ黒のままで起動しない時 リモコンを電子黒板左下の黄緑色ランプに向けてONボタンを押してください．３．電子黒板の終了
終了には２つの手順があります．どちらも同じです． ① 画面上部のメニューバー「ファイル」から「終了」を選択（電子黒板の電源はそのまま） ② ツールバーの絵の「メニュー」を選択し「ファイル」→「終了」（電子黒板の電源はそのまま） 教卓操作盤のリモート操作ユニットで操作します． ①「主電源」ボタンを押すと電源が入ります． ②「映像出力」ボタンを押します．（ランプが緑色の時は【入】） ③「親画面選択」で「教員PC」ボタンを押します．（ランプが緑色の時は【入】） 教卓PCの画面が電子黒板に表示されます． （ 電 子 黒 板 リ モ コ ン ） まだ電源が入らない時は，電子黒 板左下の角，後方の下側について いる主電源ボタンを押してください．４. StarBoard Softwareの使い方
説明文中にて「電子ペン」「デジタイザ」という名称を使用しています。これらは、StarBoardを構成する部品の名称です。 ※電子ペンのペン先とマウスカーソルの位置がずれている時、位置を修正する方法です。 サイドバーは非表示の状態です． ツールバーから[設定] > [StarBoard] > [位置合わせを行う]を選択します。 [ペンの位置合わせ]ダイアログが 表示されますので[OK]を選択してください。4.2 基本操作：サイドバーを表示する
4.1 電子ペンの位置合わせ （必要に応じて行ってください）
さまざまな機能を簡単に操作できます．サイドバーには，ドキュメント，ギャラリー，プロパティ，表示，遠隔会議の５つの拡 張機能があります．起動した時，サイドバーが非表示の場合は，以下の手順で表示させることができます． この楕円形ボタン をクリックすると， サイドバーの見 出しを，表示・非 表示に切り替える ことができます． （ 見 出 し が 非 表 示 の 状 態 ）例） ツールプロパティをサイドバーに表示 ツールバーで機能を選択 すると，サイドバーに機 能一覧が表示されます． サイドバーを表示するには，メニューバーの[表示]＞[サイドバー・ウィジット]を選択し，拡張機能を選択します．
サ
イ
ド
バ
ー
ステータス
インジゲーター
ごみ箱 コンテキストバー 現在のページや選択した ツールが表示されます イメージやオブジェクトを ドラッグ＆ドロップで削除できます サイドバーの位置 (左右)を変更できます さまざまな機能を簡単に操作できます 見出しを，表示・ 非表示に切り替 えることができま す． 見出しを選択し てクリックしても サイドバーが 開きます．新しいページを追加． 前ページへ移動． 次ページへ移動． 拡大表示． 縮小表示． 上記の機能は，ツールバー（メニューバー）からも選択できます． 選択．描画した部分を範囲 で動かすことができます．ま た，電子ペンをマウスのよう に動かすこともできます． 元に戻す．（ひとつ前の状態 に戻ります） ページ一覧．サイドバーに 全てのページを一覧表示し ます．
4.3 基本操作：メニューボタンの機能説明
塗りつぶし．選択している色 で，背景を塗りつぶすことが できます． 消しゴム．画面上の描写を 部分的に消すことができま す． ツールのアクセサリー機能 を選択することができます． サイドバーに表示されるプ ロパティタブのツールプロパ ティを表示と非表示に切り 替えます． Starboard(電子黒板)に表示 する画面を切り替えることが できます．「PC画面」と「ホワ イトボード画面」を切り替え ます． 手書きペン．マウスやタッチ ペンで画面に直接書き込む ことができます． インテリペン．手書きの○， □，△などが自動調整され てきれいな形に変換されま す． 描画するペンの色を選択す ることができます． メニューバーと，同じ メニューが表示されます． （ ツ ー ル バ ー ） ※ 選 択 し て い る ボ タ ン は 背 景 が 黄 色 く な り ま す ※ 右 ク リ ッ ク で 消 し ゴ ム に な り ま すボタン選択，もしくはツールバー（メニューバー）の[ツール]＞[インテリペン]を選択してください． ※正楕円形部〔整形されなかった場合は，もう一度丁寧に描いてみてください． 選択矩形周辺のトラッカをドラッグすることで楕円オブジェクトの変形・回転が行えます。 また，トラッカーメニューボタンを押して表示されるトラッカーメニューから様々な操作を行えます。 楕円オブジェクトの塗りつぶしを行う場合は，トラッカーメニューから[塗りつぶし]を選択します． 手書き線以外のオブジェクト（整形されたオブジェクトも含む）は，[消しゴム]で消すことはできません． オブジェクトとは，手書きの線や図形，テキスト，クリップアートなどそれぞれを指します．これらは移動・変 形・回転などの操作を行うことができます． 整形された楕円の線上を軽くワンクリックすると，オブジェクトが選択状態になります．また，それと同 時に近くにメニューボタンが表示されます． 色々なオブジェクトを作成するには[インテリペン]が便利です．[インテリペン]で書いた図形は自動で整形され ます． これらを消す場合は，メニューから[編集]＞[全消去]を選択してください． 本例では，楕円について触れましたが，その他の図形として，四角形/三角形/ひし形/五角形/六角形/星形/直線 /矢印についても同様に整形できます． プロパティ[ツールプロパティ]上の[塗りつぶし色]ボタンを選択して，好みの色を選択し，画像の上にカーソルを移動 させると該当するオブジェクトが塗りつぶされます．
4.4 基本操作：オブジェクト操作
トラッカーメニューボタンPowerPointファイルを全画面表示したいときは，メニューの[表示]＞[全画面]を選択します．全画面表示から戻す場合も同 じです．
4.5 基本操作：PowerPointファイルを開く
Starboard画面上にPowerPointファイルを開きたい時は，メニューから[ファイル]＞[開く]を選択し，該当ファ イルを選択してください． ※ページ一覧を 選択すると， サイドバーに全 頁が表示されます． ※左上端をクリックすると ひとつ前のページを表示 します ※左下端をクリックすると 次のページを表示します ※サイドバーの ページ一覧でも 表示したい頁 を選択できます開いているPowerPointoファイルのエクスポートは，メニューから[ファイル]＞[エクスポート]を選択します． 保存場所を選択できます 保存場所を選択できます
4.6 基本操作：PowerPointファイルを保存/エクスポートする
フォーマット（ファイル のタイプ）を選択できま す 保存したい場合は，メニューの[ファイル]＞[保存]，もしくはメニューの[ファイル]＞[名前を付けて保 存]を選択してください．５. 教育用端末(iMac)の画面の
「デュアルディスプレイ」，「ミラーリングディスプレイ」切替え
Dockの「システム環境設定」をクリックします．開いた「パーソナル」の中から「ディスプレイ」を選択します． 「ディスプレイ」の画面が開きます． 「ミラーリングディスプレイ」設定の時は，２つのアクティブ画面が重なって表示されるので，ドラッグして見やすい位置に移 動させてください．□部分にチェックを入れると「ミラーリングディスプレイ」表示になり，チェックを外すと「デュアルディスプレイ」表示になります． 「ミラーリングディスプレイ」と「デュアルディスプレイ」画面の切替えは，「□ディスプレイをミラーリング」のところで行います． この表示がない場合は，「調整」をクリックします．
「デュアルディスプレイ」設定の時は，中間モニターと教育用端末（iMac）に，それぞれアクティブ画面がひとつずつ表示され ます．
「システム環境設定」を終了します．
