パラメータ補正による標高成果計算サイト 機能説明

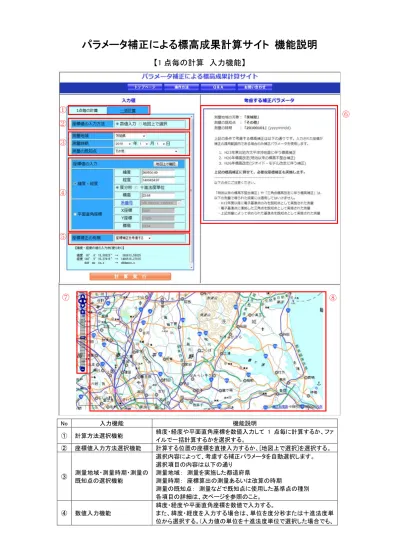

【1 点毎の計算 入力機能】

No 入力機能 機能説明 ① 計算方法選択機能 緯度・経度や平面直角座標を数値入力して 1 点毎に計算するか、ファ イルで一括計算するかを選択する。 ② 座標値入力方法選択機能 計算する位置の座標を直接入力するか、[地図上で選択]を選択する。 ③ 測量地域・測量時期・測量の 既知点の選択機能 選択内容によって、考慮する補正パラメータを自動選択します。 選択項目の内容は以下の通り 測量地域： 測量を実施した都道府県 測量時期： 座標算出の測量あるいは改算の時期 測量の既知点： 測量などで既知点に使用した基準点の種別 各項目の詳細は、次ページを参照のこと。 ④ 数値入力機能 緯度・経度や平面直角座標を数値で入力する。 また、緯度・経度を入力する場合は、単位を度分秒または十進法度単 位から選択する。(入力値の単位を十進法度単位で選択した場合でも、

①

②

⑥

⑦

④

⑧

③

⑤

出力値は度分秒形式となる。) ⑤ 座標補正の有無 「座標補正を考慮する」を選択すると、指定した測量地域及び地域から 必要な水平座標の補正パラメータを選択し、座標補正を行ないます。 「座標補正を考慮しない」場合は、標高補正のみを実施します。 ⑥ 考慮する補正パラメータの表 示 選択した項目ごとに考慮する補正パラメータを表示する。 ⑦ 地図の移動・縮尺変更機能 上下左右の[▲]で地図を移動する。 [+]・[-]で縮尺のレベルを選択する。 ⑧ 位置情報自動入力機能 [地図上で選択]を選択した場合、地図上でクリックした位置の緯度・経 度値や平面直角座標値が自動入力される。

【選択項目の詳細説明】

測量地域

該当する基準点等が位置する都道府県を選択。都道府県を跨ぐ場合は、「指定なし（全国）」を

選択する。但し、「指定なし（全国）」の場合、考慮する標高補正パラメータが増え、計算に長時間

を要す場合があるので、可能な限り都道府県を指定することをお勧めする。

測量時期

該当する基準点等の成果を求めるために行なった測量の実施時期を選択。過去に標高補正パ

ラメータによる標高修正を実施された成果の場合は、使用した補正パラメータの公表日を選択す

る（公表日はパラメータのヘッダー情報をご確認ください）。

測量の既知点

該当する基準点等の成果を求めるために行なった測量で使用した既知点の種類を選択。既知

点の種類は以下の５つである。

選択項目

説明

電子基準点のみ H12 年以降、電子基準点のみを既知点に使用して測量した１級基 準点等の場合に選択。 電子基準点に準拠した三角点・ 基準点 ※測量時期を H23.3.11 前とした場合に 選択可 以下の基準点の場合に選択。 ① 電子基準点に準拠した改測後の三角点を既知点に使用して 測量した公共基準点等の場合 ② 電子基準点に準拠した新設の三角点を既知点に使用して測 量した公共基準点等の場合 ③ 電子基準点のみを既知点に使用して測量した１級基準点また は上記基準点を既知点に使用して測量した公共基準点等の 場合 H23 東北地方太平洋沖地震前 の測量によって電子基準点に準 拠した三角点・基準点 ※測量時期を H23.3.11 以降とした場合 に選択可 以下の基準点の場合に選択。 ① 電子基準点に準拠した改測（H23 東北地方太平洋沖地震前） 後の三角点を既知点に使用して測量した公共基準点等の場 合 ② 電子基準点に準拠した新設（H23 東北地方太平洋沖地震前） の三角点を既知点に使用して測量した公共基準点等の場合 ③ H23 東北地方太平洋沖地震前に電子基準点のみを既知点に

使用して測量した１級基準点または上記基準点を既知点に使 用して測量した公共基準点等の場合 H23 東北地方太平洋沖地震後 の測量によって電子基準点に準 拠した三角点・基準点 ※測量時期を H23.3.11 以降とした場合 に選択可 以下の基準点の場合に選択。 ④ 電子基準点に準拠した改測（H23 東北地方太平洋沖地震後） 後の三角点を既知点に使用して測量した公共基準点等の場 合 ⑤ 電子基準点に準拠した新設（H23 東北地方太平洋沖地震後） の三角点を既知点に使用して測量した公共基準点等の場合 ⑥ H23 東北地方太平洋沖地震後に電子基準点のみを既知点に 使用して測量した１級基準点または上記基準点を既知点に使 用して測量した公共基準点等の場合 その他 選択項目にないその他の三角点・基準点の場合

過去に標高補正パラメータによる標高修正を実施された成果の場合は、下記のとおり、使用し

た補正パラメータや地域によって既知点の種類を変更することになる。

パラメータの種類

測量の既知点の選択

H23 年 東北地方太平洋沖地震

標高補正

＜東北地方６県＞

電子基準点に準拠した三角点・基準点

※

（※H22 東北三角点標高改定後にパラメータ改算あるいは改測を実施 していることが前提。実施していない場合は「その他」を選択）

＜茨城県＞

現 状 、 標 高 成 果 計 算 サ イ ト で は 対 応 し て い な い た め 、

PatchJGD「標高版」にて、以下の補正パラメータによる補正

計算を実施していただきたい。

・hyokorev2014_meiji_h.par

・hyokorev2014_geoid2011_h.par

その他

電子基準点に準拠した三角点・基準点

【1 点毎の計算 出力機能】

No 出力機能 機能説明 ① 入力値表示機能 計算に使用した補正パラメータファイル情報及び補正点の情報等を表示。 ② 計算結果表示機能 計算結果(緯度・経度・平面直角座標)を数値で表示する。 ③ メッセージ表示機能 ・入力欄に数字以外の不正な内容を入力し計算実行を行った場合、エラー メッセージを表示する。 ・計算結果出力と共に注意書きを表示する。 ④ 印刷機能 入力値と計算結果を印刷する。(地図は含まない。) ⑤ マーカ表示機能 [地図上で選択]を選択した場合、地図上でクリックした位置を黄色、計算結 果の位置を橙色でマーカ表示する。

②

①

③

④

⑤

【一括計算 入出力機能】

No 入出力機能 機能説明 ① 計算条件機能 ・補正計算に使用するパラメータファイルを選択する。 ・入力・出力形式を選択する。 ・緯度・経度の補正計算以外は、平面直角座標の系番号を選択。 ② 入力ファイル指定機能 入力ファイルを指定する。 ・入力ファイル → 入力ファイル名.拡張子(デフォルトは.in) ③ 座標補正の有無 「座標補正を考慮する」を選択すると、指定した測量地域及び地域から 必要な水平座標の補正パラメータを選択し、座標補正を行ないます。 「座標補正を考慮しない」場合は、標高補正のみを実施します。 ④ 入力値の出力選択機能 計算結果に入力値を含めてファイルに出力するか否か選択する。 ⑤ 入力ファイル例表示機能 入力ファイルのサンプルを別ウィンドウで表示する。 ⑥ 入力情報表示機能 計算に使用した、補正パラメータファイルの情報及び補正点の情報等 を表示する。 ⑦ 計算結果情報表示機能 計算結果出力画面に、出力ファイル名を表示する。 出力ファイル → 入力ファイル名.拡張子(デフォルトは.out) ⑧ メッセージ表示機能 計算結果とともに、注意書き・エラーメッセージ等を表示する。 ⑨ ファイル保存機能 計算結果をファイルに保存する。 - 入力点数制限機能 入力ファイル内のデータが 30,000 点を超える場合、エラーメッセージを 表示する。(ヘッダーは点数に含めない。) - 入力ファイル不正文字検査機能 入力ファイル内に数値以外の文字が含まれていた場合、エラーメッセ ージを表示する。

①

②

④

③

⑦

⑥

⑤

⑧

⑨
